2011 Seat Altea Manuale del proprietario (in Italian)

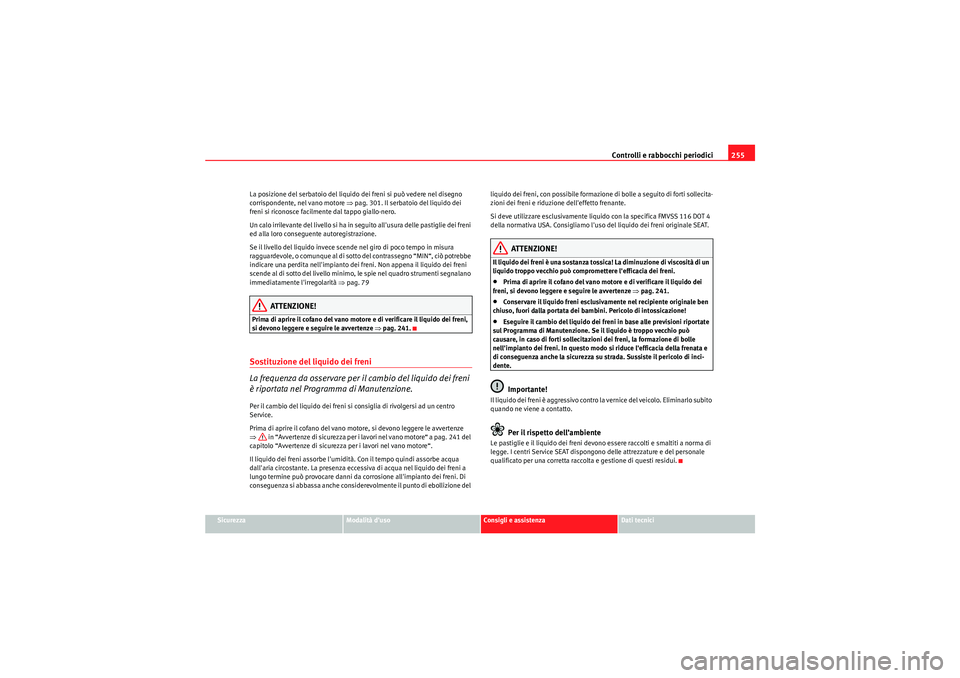

Controlli e rabbocchi periodici255
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
La posizione del serbatoio del liquido dei freni si può vedere nel disegno
corrispondente, nel vano motore
⇒pag. 301. Il serbatoio del liquido dei
freni si riconosce facilmente dal tappo giallo-nero.
Un calo irrilevante del livello si ha in seguito all'usura delle pastiglie dei freni
ed alla loro conseguente autoregistrazione.
Se il livello del liquido invece scende nel giro di poco tempo in misura
ragguardevole, o comunque al di sotto del contrassegno “MIN“, ciò potrebbe
indicare una perdita nell'impianto dei freni. Non appena il liquido dei freni
scende al di sotto del livello minimo, le spie nel quadro strumenti segnalano
immediatamente l'irregolarità ⇒pag. 79
ATTENZIONE!
Prima di aprire il cofano del vano motore e di verificare il liquido dei freni,
si devono leggere e seguire le avvertenze ⇒pag. 241.Sostituzione del liquido dei freni
La frequenza da osservare per il cambio del liquido dei freni
è riportata nel Programma di Manutenzione.Per il cambio del liquido dei freni si consiglia di rivolgersi ad un centro
Service.
Prima di aprire il cofano del vano motore, si devono leggere le avvertenze
⇒ in “Avvertenze di sicurezza per i lavori nel vano motore“ a pag. 241 del
capitolo “Avvertenze di sicurezza per i lavori nel vano motore“.
Il liquido dei freni assorbe l'umidità. Con il tempo quindi assorbe acqua
dall'aria circostante. La presenza eccessiva di acqua nel liquido dei freni a
lungo termine può provocare danni da corrosione all'impianto dei freni. Di
conseguenza si abbassa anche considerevolmente il punto di ebollizione del liquido dei freni, con possibile formazione di bolle a seguito di forti sollecita-
zioni dei freni e riduzione dell'effetto frenante.
Si deve utilizzare esclusivamente liquido con la specifica FMVSS 116 DOT 4
della normativa USA. Consigliamo l'uso del liquido dei freni originale SEAT.
ATTENZIONE!
Il liquido dei freni è una sostanza tossica! La diminuzione di viscosità di un
liquido troppo vecchio può compromettere l'efficacia dei freni.•Prima di aprire il cofano del vano motore e di verificare il liquido dei
freni, si devono leggere e seguire le avvertenze ⇒pag. 241.•Conservare il liquido freni esclusivamente nel recipiente originale ben
chiuso, fuori dalla portata dei bambini. Pericolo di intossicazione!•Eseguire il cambio del liquido dei freni in base alle previsioni riportate
sul Programma di Manutenzione. Se il liquido è troppo vecchio può
causare, in caso di forti sollecitazioni dei freni, la formazione di bolle
nell'impianto dei freni. In questo modo si riduce l'efficacia della frenata e
di conseguenza anche la sicurezza su strada. Sussiste il pericolo di inci-
dente.Importante!
Il liquido dei freni è aggressivo contro la vernice del veicolo. Eliminarlo subito
quando ne viene a contatto.
Per il rispetto dell’ambiente
Le pastiglie e il liquido dei freni devono essere raccolti e smaltiti a norma di
legge. I centri Service SEAT dispongono delle attrezzature e del personale
qualificato per una corretta raccolta e gestione di questi residui.
Altea_IT.book Seite 255 Donnerstag, 26. August 2010 1:52 13

Controlli e rabbocchi periodici

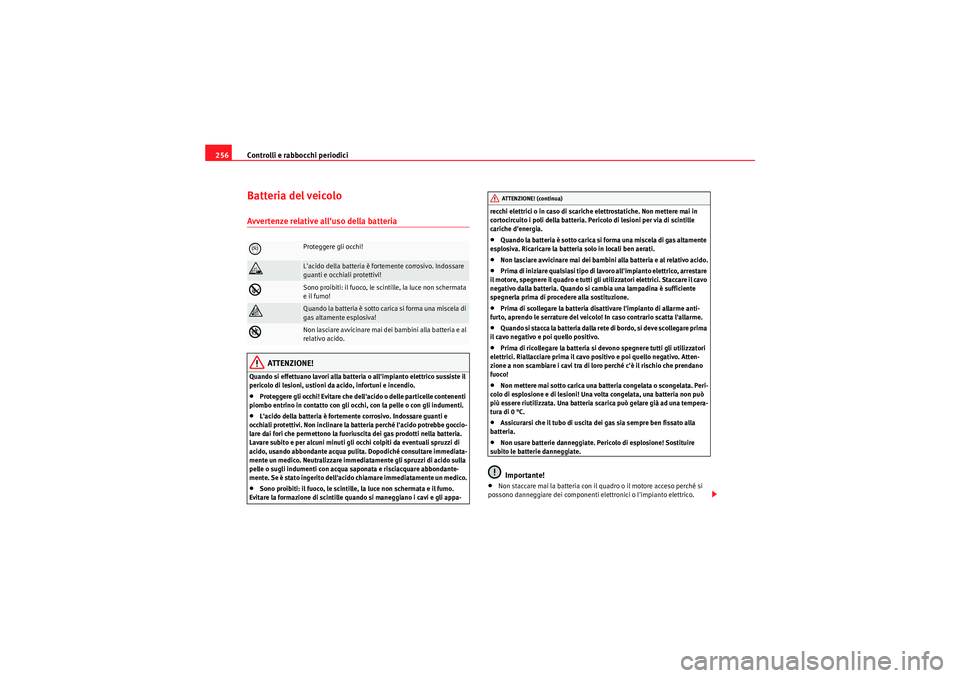

256Batteria del veicoloAvvertenze relative all'uso della batteria
ATTENZIONE!
Quando si effettuano lavori alla batteria o all'impianto elettrico sussiste il
pericolo di lesioni, ustioni da acido, infortuni e incendio.•Proteggere gli occhi! Evitare che dell'acido o delle particelle contenenti
piombo entrino in contatto con gli oc chi, con la pelle o con gli indumenti.•L'acido della batteria è fortemente corrosivo. Indossare guanti e
occhiali protettivi. Non inclinare la batteria perché l'acido potrebbe goccio-
lare dai fori che permettono la fuoriuscita dei gas prodotti nella batteria.
Lavare subito e per alcuni minuti gli occhi colpiti da eventuali spruzzi di
acido, usando abbondante acqua pulita. Dopodiché consultare immediata-
mente un medico. Neutralizzare immediatamente gli spruzzi di acido sulla
pelle o sugli indumenti con acqua saponata e risciacquare abbondante-
mente. Se è stato ingerito dell'acido chiamare immediatamente un medico.•Sono proibiti: il fuoco, le scintille, la luce non schermata e il fumo.
Evitare la formazione di scintille quando si maneggiano i cavi e gli appa- recchi elettrici o in caso di scariche elettrostatiche. Non mettere mai in
cortocircuito i poli della batteria. Pericolo di lesioni per via di scintille
cariche d'energia.
•Quando la batteria è sotto carica si forma una miscela di gas altamente
esplosiva. Ricaricare la batteria solo in locali ben aerati.•Non lasciare avvicinare mai dei bambini alla batteria e al relativo acido.•Prima di iniziare qualsiasi tipo di lavoro all'impianto elettrico, arrestare
il motore, spegnere il quadro e tutti gli utilizzatori elettrici. Staccare il cavo
negativo dalla batteria. Quando si cambia una lampadina è sufficiente
spegnerla prima di procedere alla sostituzione.•Prima di scollegare la batteria disattivare l'impianto di allarme anti-
furto, aprendo le serrature del veicolo! In caso contrario scatta l'allarme.•Q u a n d o s i s t a cca l a b a t te r i a d a l l a r e te d i b o rd o , s i d e v e s c o l l e g a r e p r i m a
il cavo negativo e poi quello positivo.•Prima di ricollegare la batteria si devono spegnere tutti gli utilizzatori
elettrici. Riallacciare prima il cavo positivo e poi quello negativo. Atten-
zione a non scambiare i cavi tra di loro perché c'è il rischio che prendano
fuoco!•Non mettere mai sotto carica una batteria congelata o scongelata. Peri-
colo di esplosione e di lesioni! Una volta congelata, una batteria non può
più essere riutilizzata. Una batteria scarica può gelare già ad una tempera-
tura di 0 °C.•Assicurarsi che il tubo di uscita dei gas sia sempre ben fissato alla
batteria.•Non usare batterie danneggiate. Pericolo di esplosione! Sostituire
subito le batterie danneggiate.Importante!
•Non staccare mai la batteria con il quadro o il motore acceso perché si
possono danneggiare dei componenti elettronici o l'impianto elettrico.

Proteggere gli occhi!

L'acido della batteria è fortemente corrosivo. Indossare
guanti e occhiali protettivi!
Ž
Sono proibiti: il fuoco, le scintille, la luce non schermata
e il fumo!
Ÿ
Quando la batteria è sotto carica si forma una miscela di
gas altamente esplosiva!

Non lasciare avvicinare mai dei bambini alla batteria e al
relativo acido.
ATTENZIONE! (continua)
Altea_IT.book Seite 256 Donnerstag, 26. August 2010 1:52 13

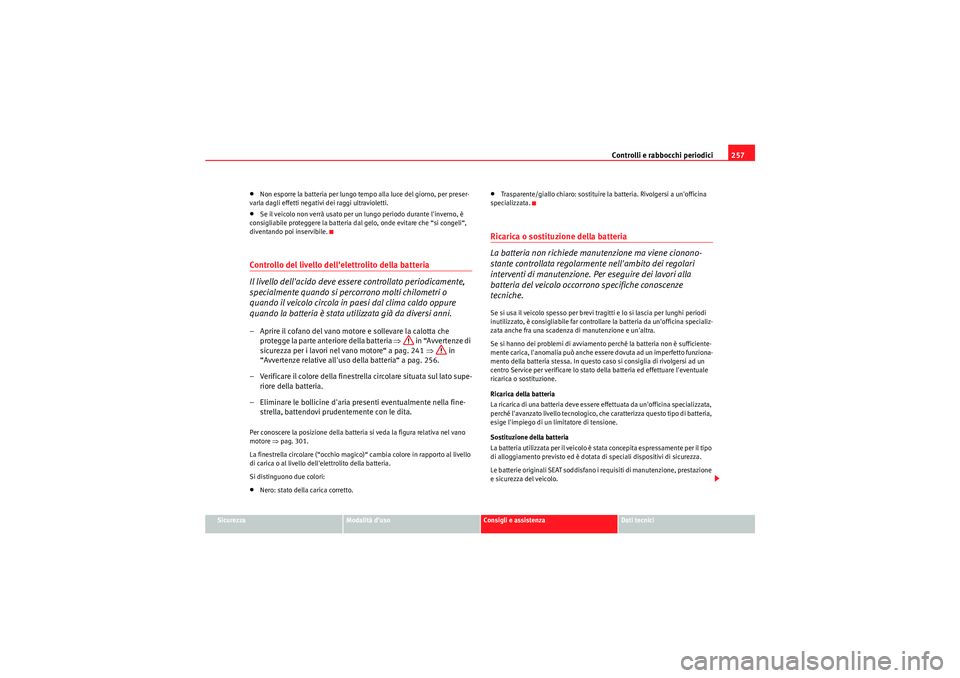

Controlli e rabbocchi periodici257
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•Non esporre la batteria per lungo tempo alla luce del giorno, per preser-
varla dagli effetti negativi dei raggi ultravioletti.•Se il veicolo non verrà usato per un lungo periodo durante l'inverno, è
consigliabile proteggere la batteria dal gelo, onde evitare che “si congeli“,
diventando poi inservibile.Controllo del livello dell'elettrolito della batteria
Il livello dell'acido deve essere controllato periodicamente,
specialmente quando si percorrono molti chilometri o
quando il veicolo circola in paesi dal clima caldo oppure
quando la batteria è stata utilizzata già da diversi anni.– Aprire il cofano del vano motore e sollevare la calotta che protegge la parte anteriore della batteria ⇒ in “Avvertenze di
sicurezza per i lavori ne l vano motore“ a pag. 241 ⇒ in
“Avvertenze relative all'uso della batteria“ a pag. 256.
– Verificare il colore della finestrella circolare situata sul lato supe- riore della batteria.
– Eliminare le bollicine d'aria presenti eventualmente nella fine- strella, battendovi prudentemente con le dita.Per conoscere la posizione della batteria si veda la figura relativa nel vano
motore ⇒pag. 301.
La finestrella circolare (“occhio magico)“ cambia colore in rapporto al livello
di carica o al livello dell'elettrolito della batteria.
Si distinguono due colori:•Nero: stato della carica corretto.
•Trasparente/giallo chiaro: sostituire la batteria. Rivolgersi a un'officina
specializzata.Ricarica o sostituzione della batteria
La batteria non richiede manutenzione ma viene cionono-
stante controllata regolarmente nell'ambito dei regolari
interventi di manutenzione. Per eseguire dei lavori alla
batteria del veicolo occorrono specifiche conoscenze
tecniche.Se si usa il veicolo spesso per brevi tragitti e lo si lascia per lunghi periodi
inutilizzato, è consigliabile far controllare la batteria da un'officina specializ-
zata anche fra una scadenza di manutenzione e un'altra.
Se si hanno dei problemi di avviamento perché la batteria non è sufficiente-
mente carica, l'anomalia può anche essere dovuta ad un imperfetto funziona-
mento della batteria stessa. In questo caso si consiglia di rivolgersi ad un
centro Service per verificare lo stato della batteria ed effettuare l'eventuale
ricarica o sostituzione.
Ricarica della batteria
La ricarica di una batteria deve essere effettuata da un'officina specializzata,
perché l'avanzato livello tecnologico, che caratterizza questo tipo di batteria,
esige l'impiego di un limitatore di tensione.
Sostituzione della batteria
La batteria utilizzata per il veicolo è stata concepita espressamente per il tipo
di alloggiamento previsto ed è dotata di speciali dispositivi di sicurezza.
Le batterie originali SEAT soddisfano i requisiti di manutenzione, prestazione
e sicurezza del veicolo.
Altea_IT.book Seite 257 Donnerstag, 26. August 2010 1:52 13

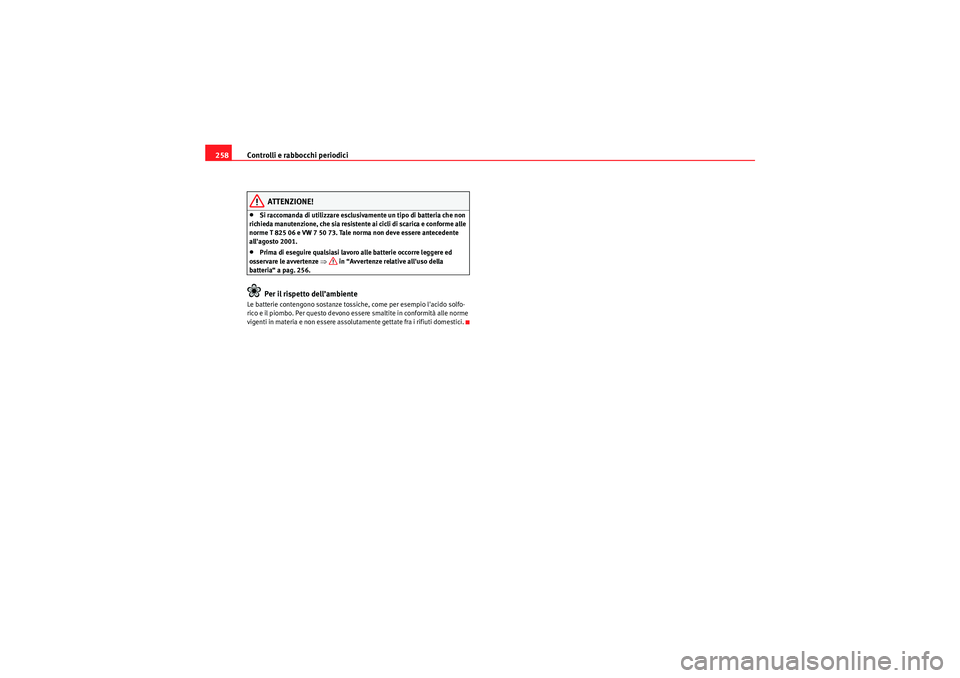

Controlli e rabbocchi periodici
258
ATTENZIONE!
•Si raccomanda di utilizzare esclusivamente un tipo di batteria che non
richieda manutenzione, che sia resistente ai cicli di scarica e conforme alle
norme T 825 06 e VW 7 50 73. Tale norma non deve essere antecedente
all'agosto 2001.•Prima di eseguire qualsiasi lavoro alle batterie occorre leggere ed
osservare le avvertenze ⇒ in “Avvertenze relative all'uso della
batteria“ a pag. 256.Per il rispetto dell’ambiente
Le batterie contengono sostanze tossiche, come per esempio l'acido solfo-
rico e il piombo. Per questo devono essere smaltite in conformità alle norme
vigenti in materia e non essere assolutamente gettate fra i rifiuti domestici.
Altea_IT.book Seite 258 Donnerstag, 26. August 2010 1:52 13

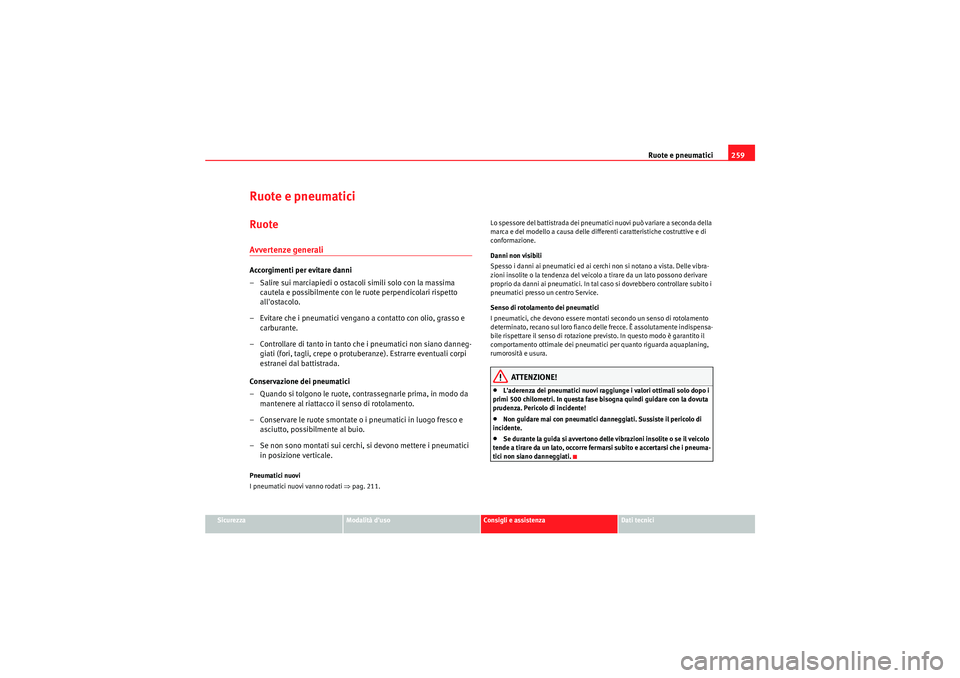

Ruote e pneumatici259
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Ruote e pneumaticiRuoteAvvertenze generaliAccorgimenti per evitare danni
– Salire sui marciapiedi o ostacoli simili solo con la massima
cautela e possibilmente con le ruote perpendicolari rispetto
all'ostacolo.
– Evitare che i pneumatici vengano a contatto con olio, grasso e carburante.
– Controllare di tanto in tanto che i pneumatici non siano danneg- giati (fori, tagli, crepe o protub eranze). Estrarre eventuali corpi
estranei dal battistrada.
Conservazione dei pneumatici
– Quando si tolgono le ruote, contrassegnarle prima, in modo da mantenere al riattacco il senso di rotolamento.
– Conservare le ruote smontate o i pneumatici in luogo fresco e asciutto, possibilmente al buio.
– Se non sono montati sui cerchi, si devono mettere i pneumatici in posizione verticale.Pneumatici nuovi
I pneumatici nuovi vanno rodati ⇒pag. 211. Lo spessore del battistrada dei pneumatici nuovi può variare a seconda della
marca e del modello a causa delle differenti caratteristiche costruttive e di
conformazione.
Danni non visibili
Spesso i danni ai pneumatici ed ai cerchi non si notano a vista. Delle vibra-
zioni insolite o la tendenza del veicolo a tirare da un lato possono derivare
proprio da danni ai pneumatici. In tal caso si dovrebbero controllare subito i
pneumatici presso un centro Service.
Senso di rotolamento dei pneumatici
I pneumatici, che devono essere montati secondo un senso di rotolamento
determinato, recano sul loro fianco delle frecce. È assolutamente indispensa-
bile rispettare il senso di rotazione previsto. In questo modo è garantito il
comportamento ottimale dei pneumatici per quanto riguarda aquaplaning,
rumorosità e usura.
ATTENZIONE!
•L'aderenza dei pneumatici nuovi raggiun
ge i valori ottimali solo dopo i
primi 500 chilometri. In questa fase bisogna quindi guidare con la dovuta
prudenza. Pericolo di incidente!•Non guidare mai con pneumatici danneggiati. Sussiste il pericolo di
incidente.•Se durante la guida si avvertono delle vibrazioni insolite o se il veicolo
tende a tirare da un lato, occorre fermarsi subito e accertarsi che i pneuma-
tici non siano danneggiati.
Altea_IT.book Seite 259 Donnerstag, 26. August 2010 1:52 13

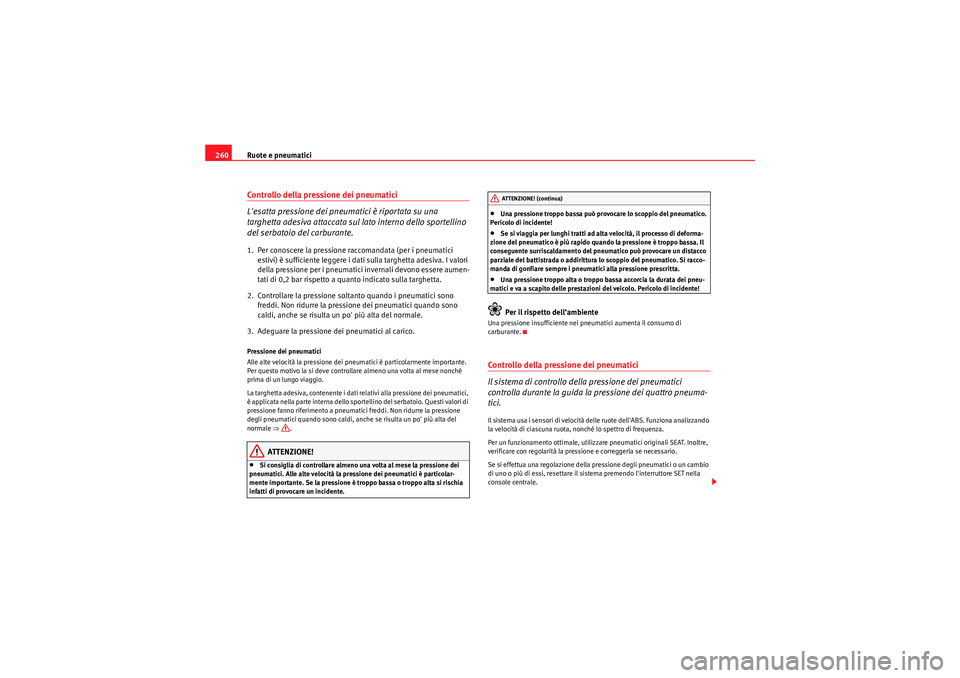

Ruote e pneumatici
260Controllo della pressione dei pneumatici
L'esatta pressione dei pneumatici è riportata su una
targhetta adesiva attaccata sul lato interno dello sportellino
del serbatoio del carburante.1. Per conoscere la pressione raccomandata (per i pneumatici
estivi) è sufficiente leggere i dati sulla targhetta adesiva. I valori
della pressione per i pneumatici invernali devono essere aumen-
tati di 0,2 bar rispetto a quanto indicato sulla targhetta.
2. Controllare la pressione soltanto quando i pneumatici sono freddi. Non ridurre la pressione dei pneumatici quando sono
caldi, anche se risulta un po' più alta del normale.
3. Adeguare la pressione dei pneumatici al carico.Pressione dei pneumatici
Alle alte velocità la pressione dei pneumatici è particolarmente importante.
Per questo motivo la si deve controllare almeno una volta al mese nonché
prima di un lungo viaggio.
La targhetta adesiva, contenente i dati relativi alla pressione dei pneumatici,
è applicata nella parte interna dello sportellino del serbatoio. Questi valori di
pressione fanno riferimento a pneumatici freddi. Non ridurre la pressione
degli pneumatici quando sono caldi, anche se risulta un po' più alta del
normale ⇒.
ATTENZIONE!
•Si consiglia di controllare almeno una volta al mese la pressione dei
pneumatici. Alle alte velocità la pressione dei pneumatici è particolar-
mente importante. Se la pressione è troppo bassa o troppo alta si rischia
infatti di provocare un incidente.
•Una pressione troppo bassa può provocare lo scoppio del pneumatico.
Pericolo di incidente!•Se si viaggia per lunghi tratti ad alta velocità, il processo di deforma-
zione del pneumatico è più rapido quando la pressione è troppo bassa. Il
conseguente surriscaldamento del pneumatico può provocare un distacco
parziale del battistrada o addirittura lo scoppio del pneumatico. Si racco-
manda di gonfiare sempre i pneumatici alla pressione prescritta.•Una pressione troppo alta o troppo bassa accorcia la durata dei pneu-
matici e va a scapito delle prestazioni del veicolo. Pericolo di incidente!Per il rispetto dell’ambiente
Una pressione insufficiente nei pneumatici aumenta il consumo di
carburante.Controllo della pressione dei pneumatici
Il sistema di controllo della pressione dei pneumatici
controlla durante la guida la pressione dei quattro pneuma-
tici.Il sistema usa i sensori di velocità delle ruote dell'ABS. Funziona analizzando
la velocità di ciascuna ruota, nonché lo spettro di frequenza.
Per un funzionamento ottimale, utilizzare pneumatici originali SEAT. Inoltre,
verificare con regolarità la pressione e correggerla se necessario.
Se si effettua una regolazione della pressione degli pneumatici o un cambio
di uno o più di essi, resettare il sistema premendo l'interruttore SET nella
console centrale.
ATTENZIONE! (continua)
Altea_IT.book Seite 260 Donnerstag, 26. August 2010 1:52 13

Ruote e pneumatici261
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

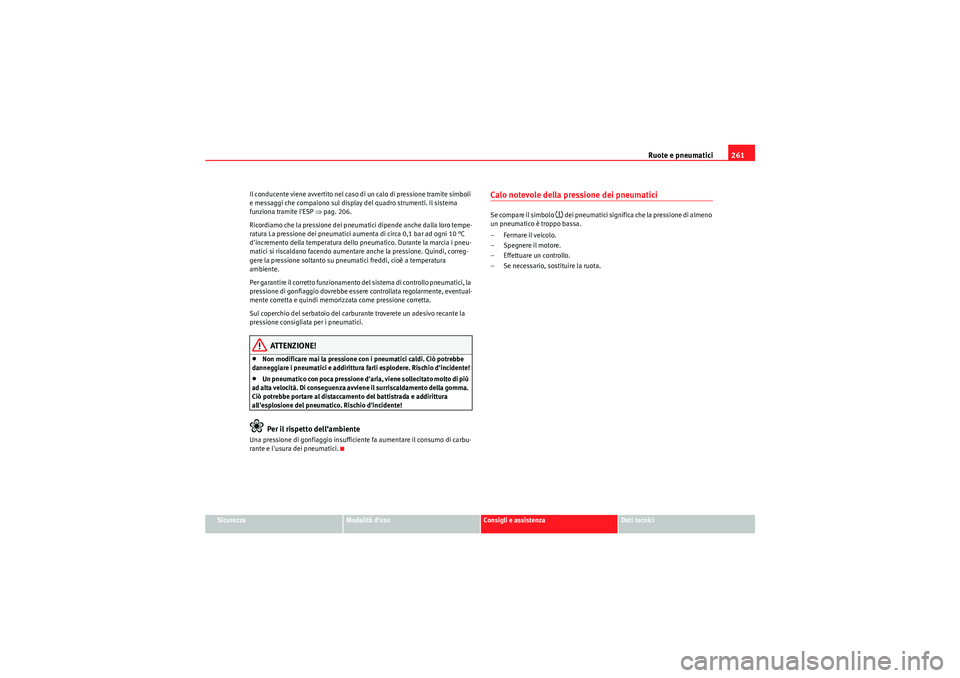

Il conducente viene avvertito nel caso di un calo di pressione tramite simboli
e messaggi che compaiono sul display del quadro strumenti. Il sistema
funziona tramite l'ESP
⇒pag. 206.
Ricordiamo che la pressione dei pneumatici dipende anche dalla loro tempe-
ratura La pressione dei pneumatici aumenta di circa 0,1 bar ad ogni 10 °C
d'incremento della temperatura dello pneumatico. Durante la marcia i pneu-
matici si riscaldano facendo aumentare anche la pressione. Quindi, correg-
gere la pressione soltanto su pneumatici freddi, cioè a temperatura
ambiente.
Per garantire il corretto funzionamento del sistema di controllo pneumatici, la
pressione di gonfiaggio dovrebbe essere controllata regolarmente, eventual-
mente corretta e quindi memorizzata come pressione corretta.
Sul coperchio del serbatoio del carburante troverete un adesivo recante la
pressione consigliata per i pneumatici.
ATTENZIONE!
•Non modificare mai la pressione con i pneumatici caldi. Ciò potrebbe
danneggiare i pneumatici e addirittura farli esplodere. Rischio d'incidente!•Un pneumatico con poca pressione d'aria, viene sollecitato molto di più
ad alta velocità. Di conseguenza av viene il surriscaldamento della gomma.
Ciò potrebbe portare al distaccamento del battistrada e addirittura
all'esplosione del pneumatico. Rischio d'incidente!Per il rispetto dell’ambiente
Una pressione di gonfiaggio insufficiente fa aumentare il consumo di carbu-
rante e l'usura dei pneumatici.
Calo notevole della pressione dei pneumaticiSe compare il simbolo
~ dei pneumatici significa che la pressione di almeno
un pneumatico è troppo bassa.
– Fermare il veicolo.
– Spegnere il motore.
–Effettuare un controllo.
– Se necessario, sostituire la ruota.
Altea_IT.book Seite 261 Donnerstag, 26. August 2010 1:52 13

Ruote e pneumatici

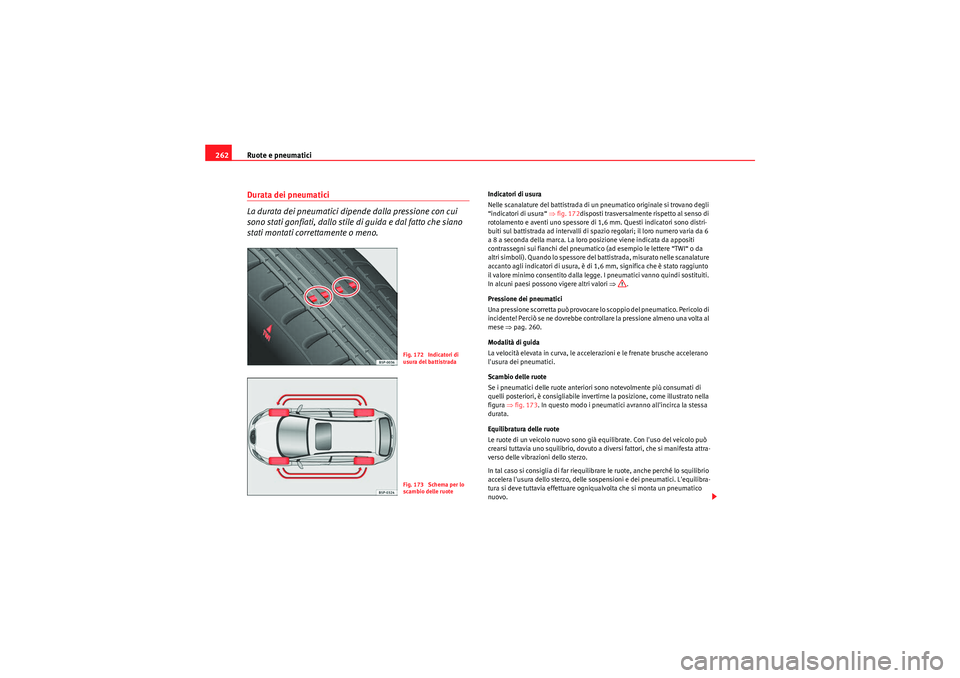

262Durata dei pneumatici
La durata dei pneumatici dipende dalla pressione con cui
sono stati gonfiati, dallo stile di guida e dal fatto che siano
stati montati correttamente o meno.
Indicatori di usura
Nelle scanalature del battistrada di un pneumatico originale si trovano degli
“indicatori di usura“ ⇒fig. 172 disposti trasversalmente rispetto al senso di
rotolamento e aventi uno spessore di 1,6 mm. Questi indicatori sono distri-
buiti sul battistrada ad intervalli di spazio regolari; il loro numero varia da 6
a 8 a seconda della marca. La loro posizione viene indicata da appositi
contrassegni sui fianchi del pneumatico (ad esempio le lettere “TWI“ o da
altri simboli). Quando lo spessore del battistrada, misurato nelle scanalature
accanto agli indicatori di usura, è di 1,6 mm, significa che è stato raggiunto
il valore minimo consentito dalla legge. I pneumatici vanno quindi sostituiti.
In alcuni paesi possono vigere altri valori ⇒.
Pressione dei pneumatici
Una pressione scorretta può provocare lo scoppio del pneumatico. Pericolo di
incidente! Perciò se ne dovrebbe controllare la pressione almeno una volta al
mese ⇒pag. 260.
Modalità di guida
La velocità elevata in curva, le accelerazioni e le frenate brusche accelerano
l'usura dei pneumatici.
Scambio delle ruote
Se i pneumatici delle ruote anteriori sono notevolmente più consumati di
quelli posteriori, è consigliabile invertirne la posizione, come illustrato nella
figura ⇒fig. 173 . In questo modo i pneumatici avranno all'incirca la stessa
durata.
Equilibratura delle ruote
Le ruote di un veicolo nuovo sono già equilibrate. Con l'uso del veicolo può
crearsi tuttavia uno squilibrio, dovuto a diversi fattori, che si manifesta attra-
verso delle vibrazioni dello sterzo.
In tal caso si consiglia di far riequilibrare le ruote, anche perché lo squilibrio
accelera l'usura dello sterzo, delle sospensioni e dei pneumatici. L'equilibra-
tura si deve tuttavia effettuare ogniqualvolta che si monta un pneumatico
nuovo.
Fig. 172 Indicatori di
usura del battistradaFig. 173 Schema per lo
scambio delle ruote
Altea_IT.book Seite 262 Donnerstag, 26. August 2010 1:52 13
