2011 Seat Altea Manuale del proprietario (in Italian)

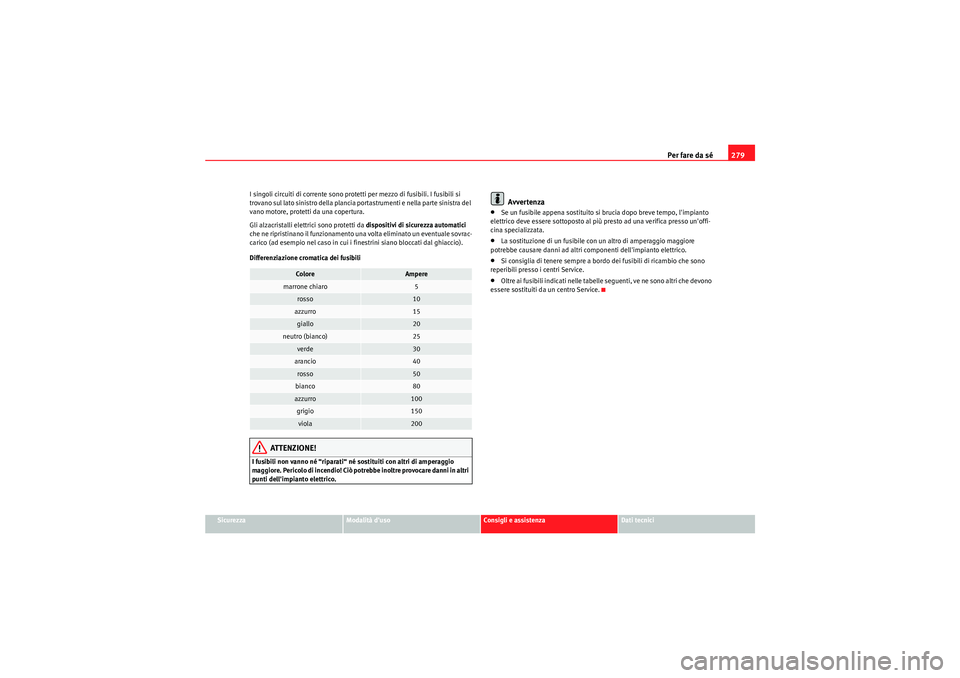

Per fare da sé279
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
I singoli circuiti di corrente sono protetti per mezzo di fusibili. I fusibili si
trovano sul lato sinistro della plancia portastrumenti e nella parte sinistra del
vano motore, protetti da una copertura.
Gli alzacristalli elettrici sono protetti da dispositivi di sicurezza automatici

che ne ripristinano il funzionamento una volta eliminato un eventuale sovrac-
carico (ad esempio nel caso in cui i finestrini siano bloccati dal ghiaccio).
Differenziazione cromatica dei fusibili
ATTENZIONE!
I fusibili non vanno né “riparati“ né sostituiti con altri di amperaggio
maggiore. Pericolo di incendio! Ciò potrebbe inoltre provocare danni in altri
punti dell'impianto elettrico.
Avvertenza
•Se un fusibile appena sostituito si brucia dopo breve tempo, l'impianto
elettrico deve essere sottoposto al più presto ad una verifica presso un'offi-
cina specializzata.•La sostituzione di un fusibile con un altro di amperaggio maggiore
potrebbe causare danni ad altri componenti dell'impianto elettrico.•Si consiglia di tenere sempre a bordo dei fusibili di ricambio che sono
reperibili presso i centri Service.•Oltre ai fusibili indicati nelle tabelle seguenti, ve ne sono altri che devono
essere sostituiti da un centro Service.
Colore
Ampere
marrone chiaro
5
rosso
10
azzurro
15
giallo
20
neutro (bianco)
25
verde
30
arancio
40
rosso
50
bianco
80
azzurro
100
grigio
150
viola
200
Altea_IT.book Seite 279 Donnerstag, 26. August 2010 1:52 13

Per fare da sé
280Schema di collegamento dei fusibili, lato sinistro della plancia portastrumentiFusibiliNumero
Utilizzatore elettrico
Ampere
1
Libero
2
Libero
3
Libero
4
Libero
5
Libero
6
Libero
7
Libero
8
Libero
9
Airbag
5
10
Alimentazione RSE (Schermo tettuccio)
10
11
Libero
12
Faro xeno sinistro
10
13
Quadro strumenti (livello dell'olio)/Centralina
cablaggio (BCM)/Riscaldamento/ ABS, ESP/ Park
Pilot/ Gateway/Flussometro
5
14
Cambio/Servosterzo/Sensore luce del freno/
Rimorchio/ ABS, ESP/ Haldex/ Interruttore dei fari
10
15
Parabrezza riscaldabile/ Illuminazione strumenti/
Centralina diagnosi/Gestione motore/Riscalda-
mento aggiuntivo/Fari AFS/Park Pilot
10
16
Faro xeno destro
10
17
Gestione del motore / Sistema RSE con START
STOP
10
18
Kombi / Leve con START STOP
5
19
Navigazione / Radio con START STOP
15
20
Park Pilot (Assistente per il parcheggio) / Leva del
cambio/ Centralina ESP
10
21
Libero
22
Sensore allarme volumetrico/ Dispositivo acustico
di allarme
5
23
Diagnosi / Sensore di pioggia/ Interruttore luci
10
24
Kit (soluzione assistenziale) gancio traino
15
25
Libero
26
Pompa del vuoto
20
27
Alimentazione RSE (Schermo tettuccio) senza
START STOP
10
28
Motore tergilunotto
20
29
Libero
30
Presa elettrica / Accendisigari
20
31
Libero
32
Libero
33
Riscaldamento
40
34
Libero
35
Libero
36
Libero
37
Libero
Numero
Utilizzatore elettrico
Ampere
Altea_IT.book Seite 280 Donnerstag, 26. August 2010 1:52 13

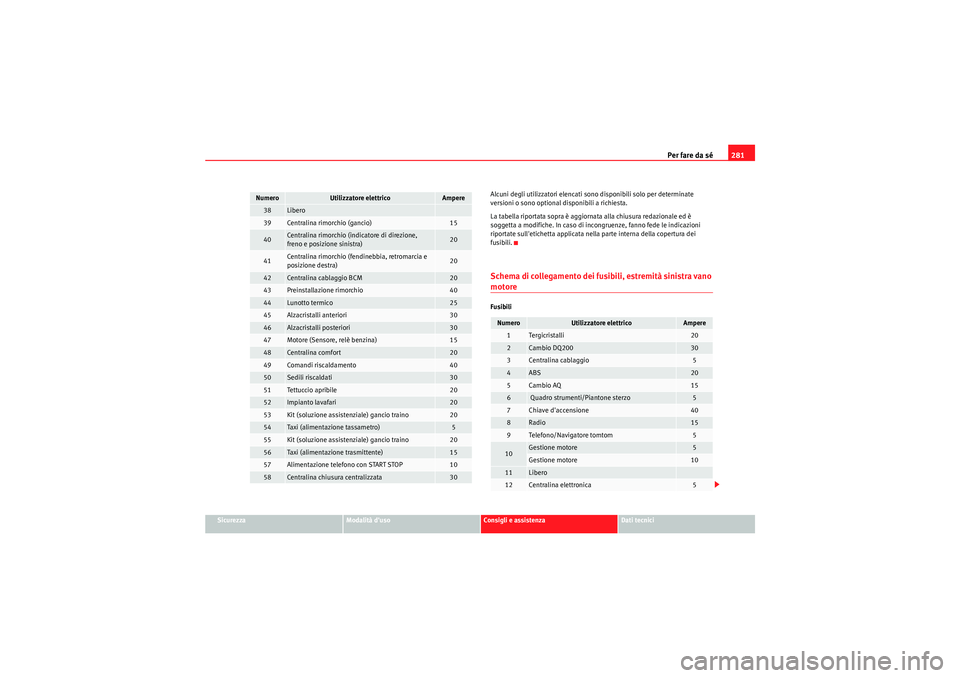

Per fare da sé281
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Alcuni degli utilizzatori elencati sono disponibili solo per determinate
versioni o sono optional disponibili a richiesta.
La tabella riportata sopra è aggiornata alla chiusura redazionale ed è
soggetta a modifiche. In caso di incongruenze, fanno fede le indicazioni
riportate sull'etichetta applicata nella parte interna della copertura dei
fusibili.
Schema di collegamento dei fusibili, estremità sinistra vano motoreFusibili
38
Libero
39
Centralina rimorchio (gancio)
15
40
Centralina rimorchio (indicatore di direzione,
freno e posizione sinistra)
20
41
Centralina rimorchio (fendinebbia, retromarcia e
posizione destra)
20
42
Centralina cablaggio BCM
20
43
Preinstallazione rimorchio
40
44
Lunotto termico
25
45
Alzacristalli anteriori
30
46
Alzacristalli posteriori
30
47
Motore (Sensore, relè benzina)
15
48
Centralina comfor t
20
49
Comandi riscaldamento
40
50
Sedili riscaldati
30
51
Te ttu cci o ap ri bile
20
52
Impianto lavafari
20
53
Kit (soluzione assistenziale) gancio traino
20
54
Taxi (alimentazione tassametro)
5
55
Kit (soluzione assistenziale) gancio traino
20
56
Taxi (alimentazione trasmittente)
15
57
Alimentazione telefono con START STOP
10
58
Centralina chiusura centralizzata
30
Numero
Utilizzatore elettrico
Ampere
Numero
Utilizzatore elettrico
Ampere
1
Tergicristalli
20
2
Cambio DQ200
30
3
Centralina cablaggio
5
4
ABS
20
5
Cambio AQ
15
6
Quadro strumenti/Piantone sterzo
5
7
Chiave d'accensione
40
8
Radio
15
9
Telefono/Navigatore tomtom
5
10
Gestione motore
5
Gestione motore
10
11
Libero
12
Centralina elettronica
5
Altea_IT.book Seite 281 Donnerstag, 26. August 2010 1:52 13

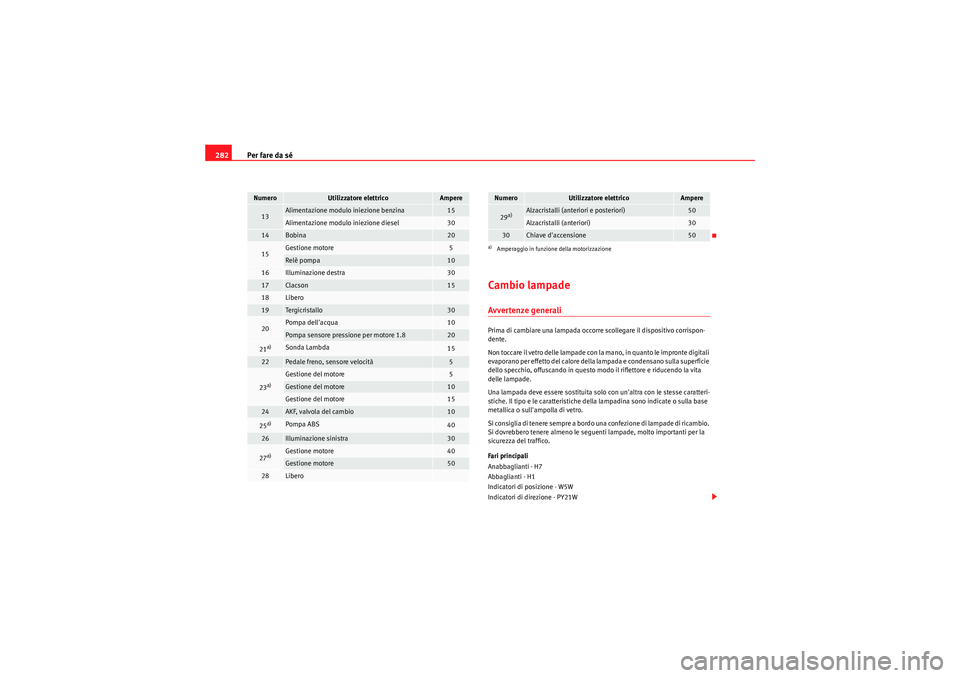

Per fare da sé
282
Cambio lampadeAvvertenze generaliPrima di cambiare una lampada occorre scollegare il dispositivo corrispon-
dente.
Non toccare il vetro delle lampade con la mano, in quanto le impronte digitali
evaporano per effetto del calore della lampada e condensano sulla superficie
dello specchio, offuscando in questo modo il riflettore e riducendo la vita
delle lampade.
Una lampada deve essere sostituita solo con un'altra con le stesse caratteri-
stiche. Il tipo e le caratteristiche della lampadina sono indicate o sulla base
metallica o sull'ampolla di vetro.
Si consiglia di tenere sempre a bordo una confezione di lampade di ricambio.
Si dovrebbero tenere almeno le seguenti lampade, molto importanti per la
sicurezza del traffico.
Fari principali
Anabbaglianti - H7
Abbaglianti - H1
Indicatori di posizione - W5W
Indicatori di direzione - PY21W
13
Alimentazione modulo iniezione benzina
15
Alimentazione modulo iniezione diesel
30
14
Bobina
20
15
Gestione motore
5
Relè pompa
10
16
Illuminazione destra
30
17
Clacson
15
18
Libero
19
Tergicristallo
30
20
Pompa dell'acqua
10
Pompa sensore pressione per motore 1.8
20
21a)
Sonda Lambda
15
22
Pedale freno, sensore velocità
5
23a)
Gestione del motore
5
Gestione del motore
10
Gestione del motore
15
24
AKF, valvola del cambio
10
25a)
Pompa ABS
40
26
Illuminazione sinistra
30
27a)
Gestione motore
40
Gestione motore
50
28
Libero
Numero
Utilizzatore elettrico
Ampere
29a)
Alzacristalli (anteriori e posteriori)
50
Alzacristalli (anteriori)
30
30
Chiave d'accensione
50
a)Amperaggio in funzione della motorizzazioneNumero
Utilizzatore elettrico
Ampere
Altea_IT.book Seite 282 Donnerstag, 26. August 2010 1:52 13

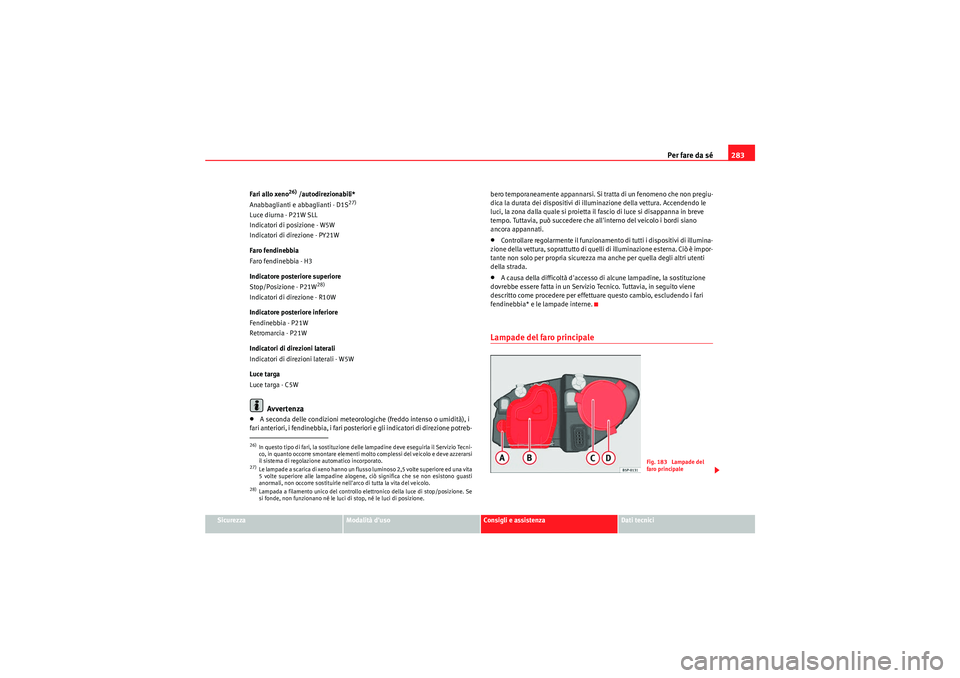

Per fare da sé283
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Fari allo xeno
26) /autodirezionabili*
Anabbaglianti e abbaglianti - D1S
27)
Luce diurna - P21W SLL
Indicatori di posizione - W5W
Indicatori di direzione - PY21W
Faro fendinebbia
Faro fendinebbia - H3
Indicatore posteriore superiore
Stop/Posizione - P21W
28)
Indicatori di direzione - R10W
Indicatore posteriore inferiore
Fendinebbia - P21W
Retromarcia - P21W
Indicatori di direzioni laterali
Indicatori di direzioni laterali - W5W
Luce targa
Luce targa - C5W
Avvertenza
•A seconda delle condizioni meteorologiche (freddo intenso o umidità), i
fari anteriori, i fendinebbia, i fari posteriori e gli indicatori di direzione potreb- bero temporaneamente appannarsi. Si tratta di un fenomeno che non pregiu-
dica la durata dei dispositivi di illuminazione della vettura. Accendendo le
luci, la zona dalla quale si proietta il fascio di luce si disappanna in breve
tempo. Tuttavia, può succedere che all'interno del veicolo i bordi siano
ancora appannati.
•Controllare regolarmente il funzionamento di tutti i dispositivi di illumina-
zione della vettura, soprattutto di quelli di illuminazione esterna. Ciò è impor-
tante non solo per propria sicurezza ma anche per quella degli altri utenti
della strada.•A causa della difficoltà d'accesso di alcune lampadine, la sostituzione
dovrebbe essere fatta in un Servizio Tecnico. Tuttavia, in seguito viene
descritto come procedere per effettuare questo cambio, escludendo i fari
fendinebbia* e le lampade interne.Lampade del faro principale
26)In questo tipo di fari, la sostituzione delle lampadine deve eseguirla il Servizio Tecni-
co, in quanto occorre smontare elementi molto complessi del veicolo e deve azzerarsi
il sistema di regolazione automatico incorporato.27)Le lampade a scarica di xeno hanno un flusso luminoso 2,5 volte superiore ed una vita
5 volte superiore alle lampadine alogene, ciò significa che se non esistono guasti
anormali, non occorre sostituirle nell'arco di tutta la vita del veicolo.28)Lampada a filamento unico del controllo elettronico della luce di stop/posizione. Se
si fonde, non funzionano né le luci di stop, né le luci di posizione.
Fig. 183 Lampade del
faro principale
Altea_IT.book Seite 283 Donnerstag, 26. August 2010 1:52 13

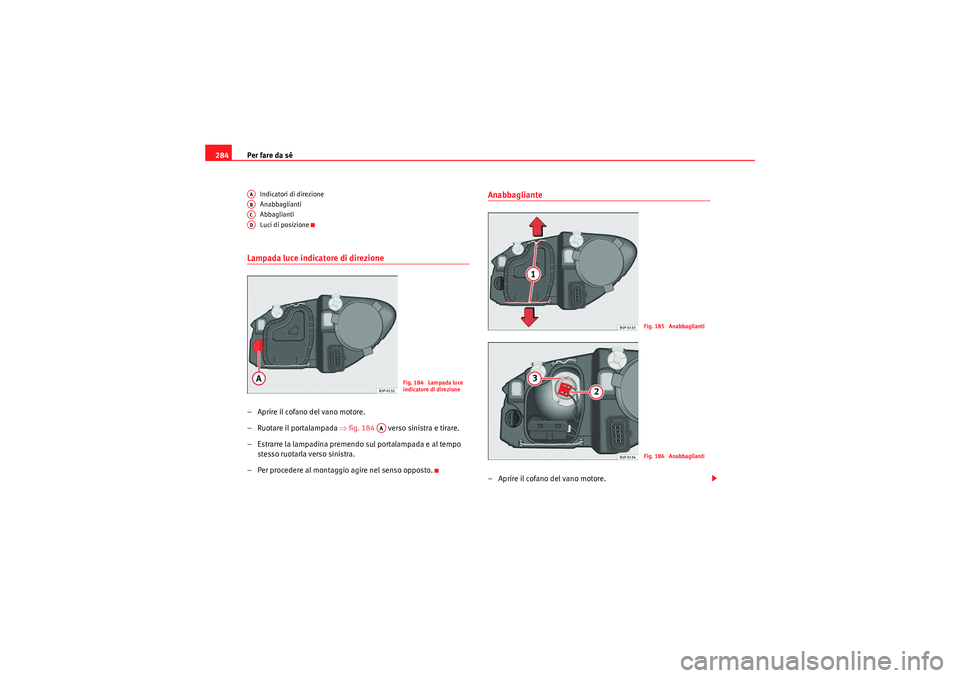

Per fare da sé
284
Indicatori di direzione
Anabbaglianti
Abbaglianti
Luci di posizione
Lampada luce indicatore di direzione– Aprire il cofano del vano motore.
– Ruotare il portalampada ⇒fig. 184 verso sinistra e tirare.
– Estrarre la lampadina premendo sul portalampada e al tempo stesso ruotarla verso sinistra.
– Per procedere al montaggio agire nel senso opposto.
Anabbagliante– Aprire il cofano del vano motore.
AAABACAD
Fig. 184 Lampada luce
indicatore di direzione
AA
Fig. 185 AnabbagliantiFig. 186 Anabbaglianti
Altea_IT.book Seite 284 Donnerstag, 26. August 2010 1:52 13

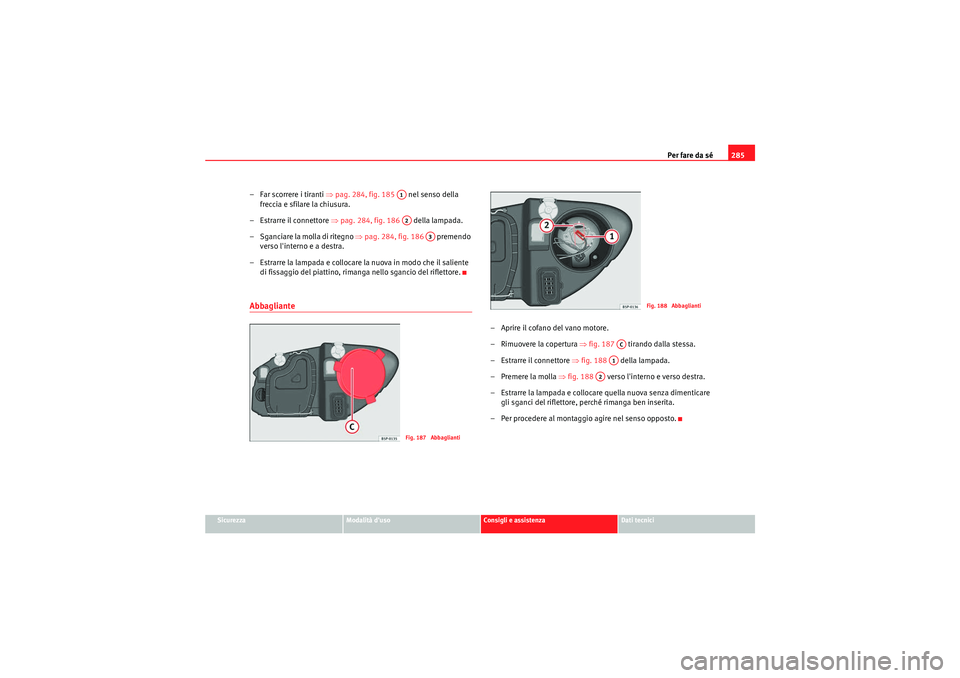

Per fare da sé285
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
– Far scorrere i tiranti ⇒pag. 284, fig. 185 nel senso della
freccia e sfilare la chiusura.
– Estrarre il connettore ⇒pag. 284, fig. 186 della lampada.
– S ga ncia re la m o lla d i riteg no ⇒ pag. 284, fig. 186 premendo
verso l'interno e a destra.
– Estrarre la lampada e collocare la nuova in modo che il saliente di fissaggio del piattino, rimanga nello sgancio del riflettore.Abbagliante
– Aprire il cofano del vano motore.
–Rimuovere la copertura ⇒fig. 187 tirando dalla stessa.
– Estrarre il connettore ⇒fig. 188 della lampada.
– Premere la molla ⇒ fig. 188 verso l'interno e verso destra.
– Estrarre la lampada e collocare quella nuova senza dimenticare gli sganci del riflettore, pe rché rimanga ben inserita.
– Per procedere al montaggio agire nel senso opposto.
A1A2
A3
Fig. 187 Abbaglianti
Fig. 188 Abbaglianti
ACA1
A2
Altea_IT.book Seite 285 Donnerstag, 26. August 2010 1:52 13

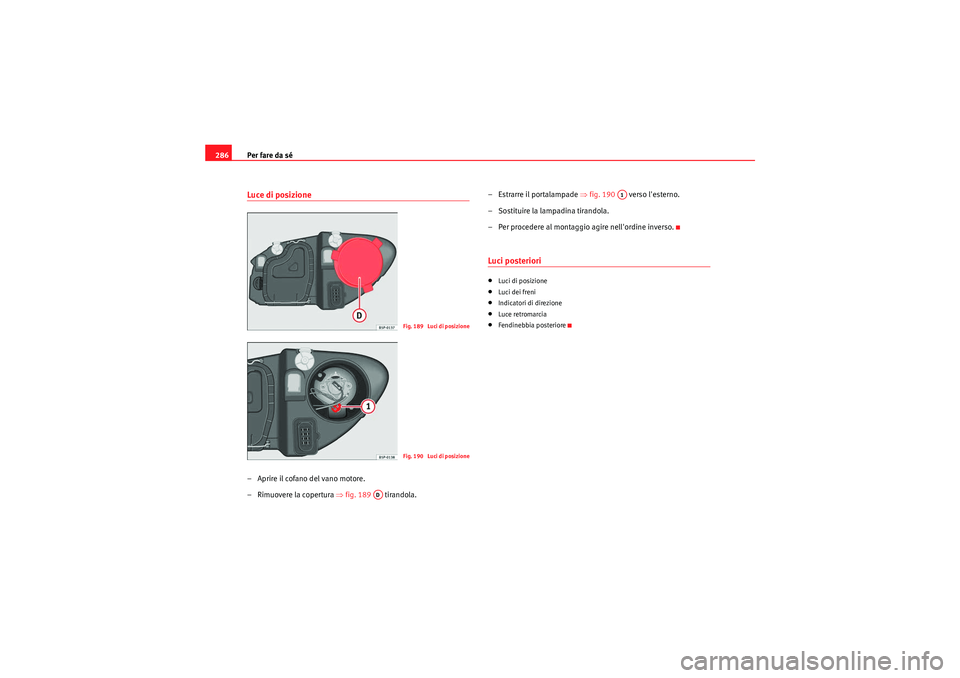

Per fare da sé
286Luce di posizione– Aprire il cofano del vano motore.
– Rimuovere la copertura ⇒ fig. 189 tirandola. –Estrarre il portalampade
⇒fig. 190 verso l'esterno.
– Sostituire la lampadina tirandola.
– Per procedere al montaggio agire nell'ordine inverso.
Luci posteriori•Luci di posizione•Luci dei freni•Indicatori di direzione•Luce retromarcia•Fendinebbia posteriore
Fig. 189 Luci di posizioneFig. 190 Luci di posizione
AD
A1
