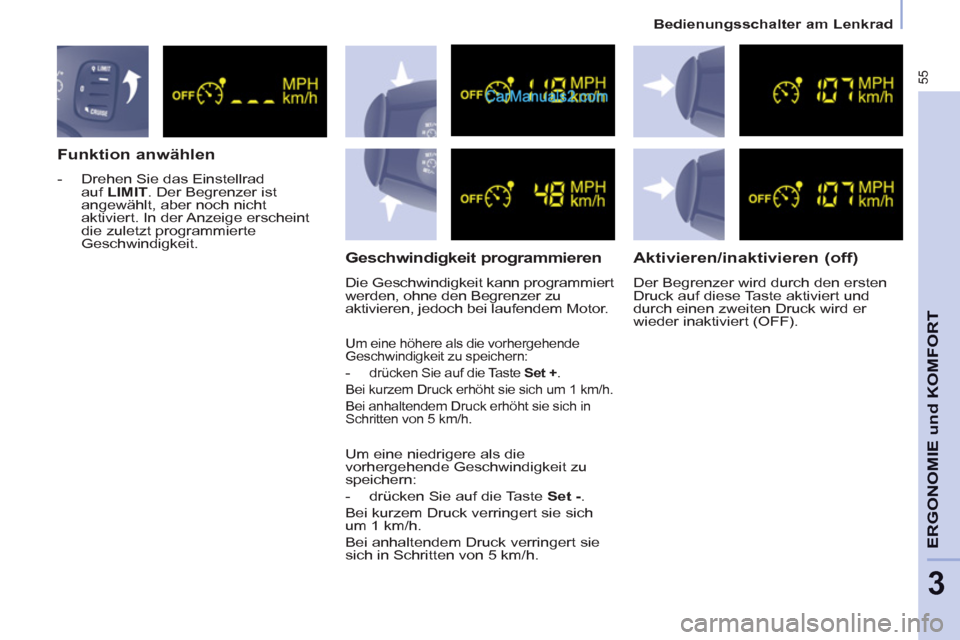

55
ERGONOMIE und KOMFOR
T
3


Bedienungsschalter am Lenkrad



Funktion anwählen



- Drehen Sie das Einstellrad
auf LIMIT
. Der Begrenzer ist
angewählt, aber noch nicht
aktiviert. In der Anzeige erscheint
die zuletzt programmierte
Geschwindigkeit.



Geschwindigkeit programmieren

Die Geschwindigkeit kann programmiert
werden, ohne den Begrenzer zu
aktivieren, jedoch bei laufendem Motor.

Aktivieren/inaktivieren (off)

Der Begrenzer wird durch den ersten
Druck auf diese Taste aktiviert und
durch einen zweiten Druck wird er
wieder inaktiviert (OFF).

Um eine höhere als die vorhergehende
Geschwindigkeit zu speichern:


-
drücken Sie auf die Taste Set +
.
Bei kurzem Druck erhöht sie sich um 1 km/h.
Bei anhaltendem Druck erhöht sie sich in
Schritten von 5 km/h.
Um eine niedrigere als die
vorhergehende Geschwindigkeit zu
speichern:


- drücken Sie auf die Taste Set -
.
Bei kurzem Druck verringert sie sich
um 1 km/h.
Bei anhaltendem Druck verringert sie
sich in Schritten von 5 km/h.

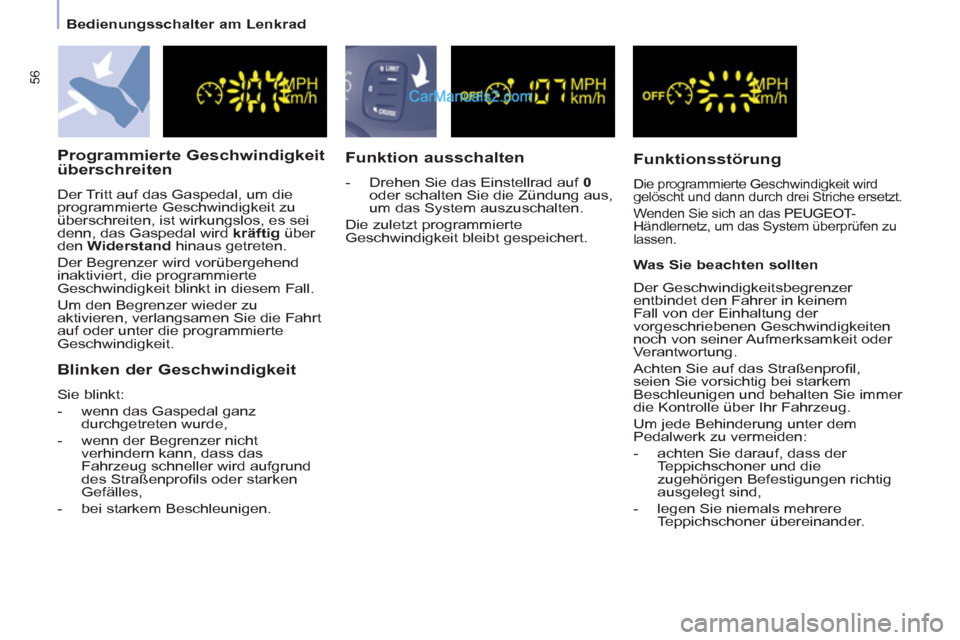

56


Bedienungsschalter am Lenkrad



Programmierte Geschwindigkeit
überschreiten
Der Tritt auf das Gaspedal, um die
programmierte Geschwindigkeit zu
überschreiten, ist wirkungslos, es sei
denn, das Gaspedal wird kräftig
über
den Widerstand
hinaus getreten.
Der Begrenzer wird vorübergehend
inaktiviert, die programmierte
Geschwindigkeit blinkt in diesem Fall.
Um den Begrenzer wieder zu
aktivieren, verlangsamen Sie die Fahrt
auf oder unter die programmierte
Geschwindigkeit.


Funktion ausschalten



- Drehen Sie das Einstellrad auf 0

oder schalten Sie die Zündung aus,
um das System auszuschalten.
Die zuletzt programmierte
Geschwindigkeit bleibt gespeichert.


Funktionsstörung

Die programmierte Geschwindigkeit wird
gelöscht und dann durch drei Striche ersetzt.
Wenden Sie sich an das PEUGEOT-
Händlernetz, um das System überprüfen zu
lassen.

Was Sie beachten sollten



Blinken der Geschwindigkeit

Sie blinkt:


- wenn das Gaspedal ganz
durchgetreten wurde,

- wenn der Begrenzer nicht
verhindern kann, dass das
Fahrzeug schneller wird aufgrund
des Straßenprofi ls oder starken
Gefälles,

- bei starkem Beschleunigen.
Der Geschwindigkeitsbegrenzer
entbindet den Fahrer in keinem
Fall von der Einhaltung der
vorgeschriebenen Geschwindigkeiten
noch von seiner Aufmerksamkeit oder
Verantwortung.
Achten Sie auf das Straßenprofi l,
seien Sie vorsichtig bei starkem
Beschleunigen und behalten Sie immer
die Kontrolle über Ihr Fahrzeug.
Um jede Behinderung unter dem
Pedalwerk zu vermeiden:


- achten Sie darauf, dass der
Teppichschoner und die
zugehörigen Befestigungen richtig
ausgelegt sind,

- legen Sie niemals mehrere
Teppichschoner übereinander.

Belüften

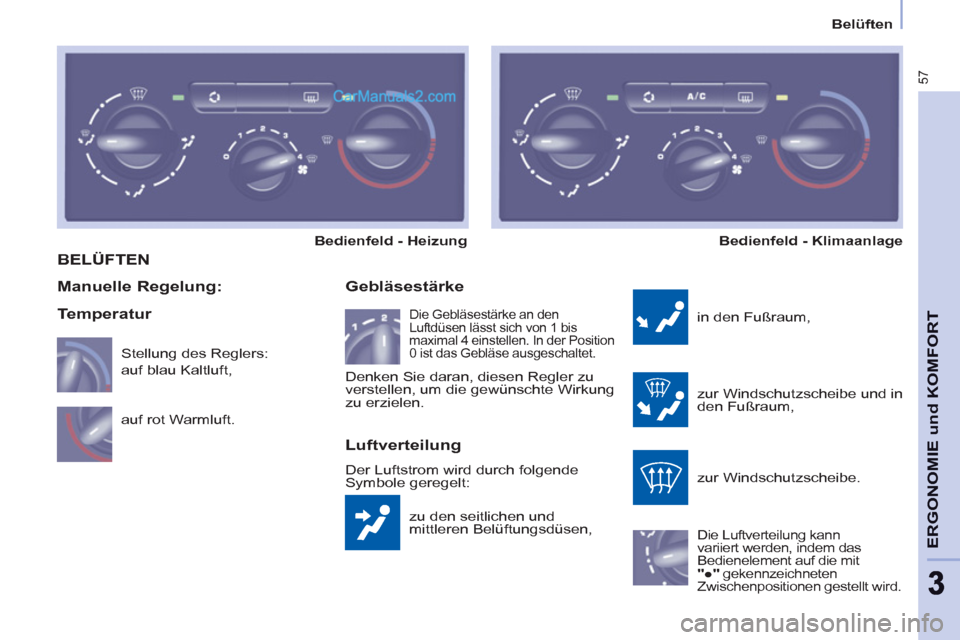

57
ERGONOMIE und KOMFOR
T
33
BELÜFTEN

zu den seitlichen und
mittleren Belüftungsdüsen,

Gebläsestärke

in den Fußraum,
zur Windschutzscheibe und in
den Fußraum,
zur Windschutzscheibe.

Die Luftverteilung kann
variiert werden, indem das
Bedienelement auf die mit
"●" gekennzeichneten
Zwischenpositionen gestellt wird.


Manuelle Regelung:

Luftverteilung

Der Luftstrom wird durch folgende
Symbole geregelt: auf rot Warmluft. Stellung des Reglers:
auf blau Kaltluft,

Die Gebläsestärke an den
Luftdüsen lässt sich von 1 bis
maximal 4 einstellen. In der Position
0 ist das Gebläse ausgeschaltet.


Bedienfeld - Heizung
Bedienfeld - Klimaanlage

Denken Sie daran, diesen Regler zu
verstellen, um die gewünschte Wirkung
zu erzielen.

Temperatur

Belüften

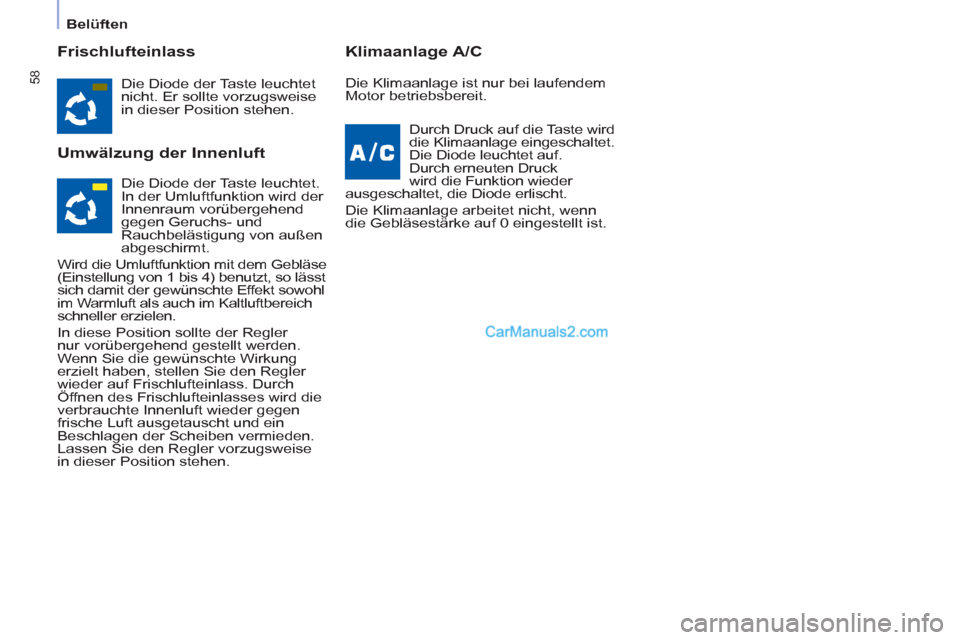

58


Frischlufteinlass

Umwälzung der Innenluft
Klimaanlage A/C

Die Diode der Taste leuchtet
nicht. Er sollte vorzugsweise
in dieser Position stehen.
Durch Druck auf die Taste wird
die Klimaanlage eingeschaltet.
Die Diode leuchtet auf.
Durch erneuten Druck
wird die Funktion wieder
ausgeschaltet, die Diode erlischt.
Die Klimaanlage arbeitet nicht, wenn
die Gebläsestärke auf 0 eingestellt ist. Die Klimaanlage ist nur bei laufendem
Motor betriebsbereit.

Die Diode der Taste leuchtet.
In der Umluftfunktion wird der
Innenraum vorübergehend
gegen Geruchs- und
Rauchbelästigung von außen
abgeschirmt.
Wird die Umluftfunktion mit dem Gebläse
(Einstellung von 1 bis 4) benutzt, so lässt
sich damit der gewünschte Effekt sowohl
im Warmluft als auch im Kaltluftbereich
schneller erzielen.
In diese Position sollte der Regler
nur vorübergehend gestellt werden.
Wenn Sie die gewünschte Wirkung
erzielt haben, stellen Sie den Regler
wieder auf Frischlufteinlass. Durch
Öffnen des Frischlufteinlasses wird die
verbrauchte Innenluft wieder gegen
frische Luft ausgetauscht und ein
Beschlagen der Scheiben vermieden.
Lassen Sie den Regler vorzugsweise
in dieser Position stehen.

Belüften
59
ERGONOMIE und KOMFOR
T
33

Was Sie beachten sollten

Um den Innenraum maximal
abzukühlen oder zu erwärmen, können
Sie den Wert 15 bzw. 27 unter- bzw.
überschreiten, bis LO bzw. HI in der
Anzeige erscheint.
Beim Einsteigen ins Fahrzeug
kann die Innenraumtemperatur
deutlich kälter (oder wärmer) als die
Komforttemperatur sein. Es ist aber
nicht erforderlich, die Einstellung
zu verändern, um schnell zum
gewünschten Komfortniveau zu
gelangen. Die Anlage nutzt ihr
ganzes Leistungspotenzial, um den
eingestellten Komfortwert zu erreichen.



KLIMAAUTOMATIK MIT SEPARATER REGELUNG


Automatikbetrieb


AUTO-Komfortprogramm

Dies ist die Betriebsart, in der die
Klimaanlage normalerweise betrieben wird.

Komfortwert Fahrer- oder
Beifahrerseite
Der in der Anzeige dargestellte Wert
entspricht einem Komfortniveau und
nicht einer Temperatur in Grad Celsius
oder Fahrenheit.
Wenn Sie diesen Wert
verringern oder erhöhen
möchten, drehen Sie den
Regler nach links oder rechts.
Eine Einstellung um den
Wert 21 herum bietet einen optimalen
Komfort. Je nach persönlichem
Komfortempfi nden ist eine Einstellung in
dem Bereich zwischen 18 und 24 üblich.

Decken Sie den Sonnensensor
am Armaturenbrett nicht ab.

Wenn Sie diese Taste drücken,
erscheint das Symbol AUTO
.
Je nach der eingestellten
Komforttemperatur regelt die
Anlage die Luftverteilung,
die Gebläsestärke und die Luftzufuhr,
um den Klimakomfort und eine
ausreichende Luftzirkulation im
Fahrzeuginnenraum zu gewährleisten.
Sie brauchen keinerlei Einstellung
vorzunehmen. Um bei kaltem Motor nicht zu viel
Kaltluft zu verbreiten, erreicht die
Luftverteilung ihren Höchstwert nur
schrittweise.
Zu Ihrer Bequemlichkeit werden
die Einstellungen bis zum nächsten
Starten des Fahrzeugs beibehalten.
Die Automatikfunktion wird deaktiviert,
sobald Sie eine manuelle Einstellung
vornehmen (AUTO erlischt).
FÜR FAHRER UND BEIFAHRER

Belüften

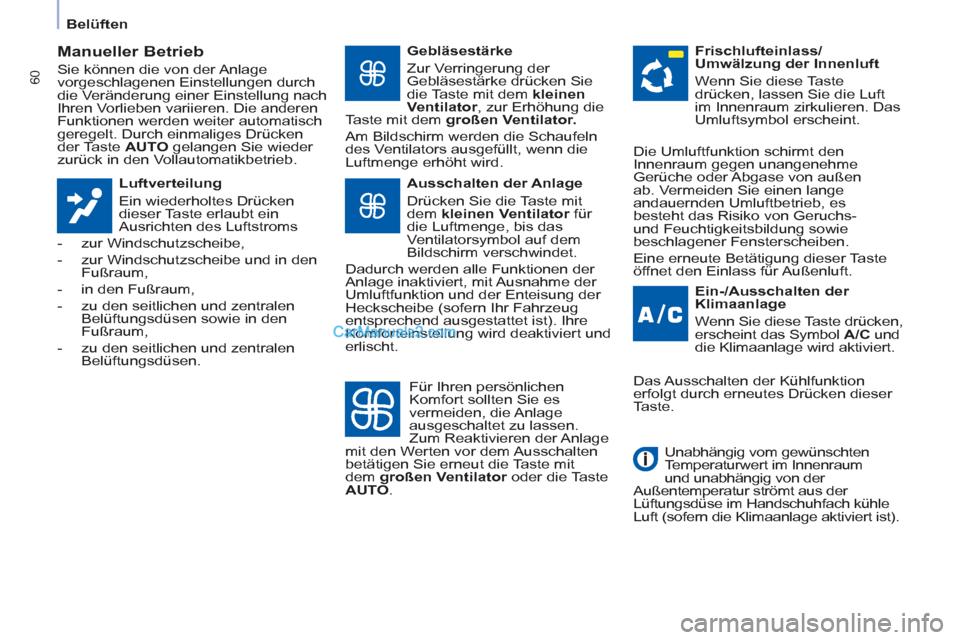

60


Manueller Betrieb

Sie können die von der Anlage
vorgeschlagenen Einstellungen durch
die Veränderung einer Einstellung nach
Ihren Vorlieben variieren. Die anderen
Funktionen werden weiter automatisch
geregelt. Durch einmaliges Drücken
der Taste AUTO
gelangen Sie wieder
zurück in den Vollautomatikbetrieb.

Luftverteilung
Ein wiederholtes Drücken
dieser Taste erlaubt ein
Ausrichten des Luftstroms


- zur Windschutzscheibe,

- zur Windschutzscheibe und in den
Fußraum,

- in den Fußraum,

- zu den seitlichen und zentralen
Belüftungsdüsen sowie in den
Fußraum,

- zu den seitlichen und zentralen
Belüftungsdüsen.

Gebläsestärke
Zur Verringerung der
Gebläsestärke drücken Sie
die Taste mit dem kleinen
Ventilator
, zur Erhöhung die
Taste mit dem großen Ventilator.

Am Bildschirm werden die Schaufeln
des Ventilators ausgefüllt, wenn die
Luftmenge erhöht wird.

Ein-/Ausschalten der
Klimaanlage
Wenn Sie diese Taste drücken,
erscheint das Symbol A/C
und
die Klimaanlage wird aktiviert.
Ausschalten der Anlage
Drücken Sie die Taste mit
dem kleinen Ventilator
für
die Luftmenge, bis das
Ventilatorsymbol auf dem
Bildschirm verschwindet.
Dadurch werden alle Funktionen der
Anlage inaktiviert, mit Ausnahme der
Umluftfunktion und der Enteisung der
Heckscheibe (sofern Ihr Fahrzeug
entsprechend ausgestattet ist). Ihre
Komforteinstellung wird deaktiviert und
erlischt.
Frischlufteinlass/
Umwälzung der Innenluft
Wenn Sie diese Taste
drücken, lassen Sie die Luft
im Innenraum zirkulieren. Das
Umluftsymbol erscheint.
Für Ihren persönlichen
Komfort sollten Sie es
vermeiden, die Anlage
ausgeschaltet zu lassen.
Zum Reaktivieren der Anlage
mit den Werten vor dem Ausschalten
betätigen Sie erneut die Taste mit
dem großen Ventilator
oder die Taste
AUTO
. Die Umluftfunktion schirmt den
Innenraum gegen unangenehme
Gerüche oder Abgase von außen
ab. Vermeiden Sie einen lange
andauernden Umluftbetrieb, es
besteht das Risiko von Geruchs-
und Feuchtigkeitsbildung sowie
beschlagener Fensterscheiben.
Eine erneute Betätigung dieser Taste
öffnet den Einlass für Außenluft.
Das Ausschalten der Kühlfunktion
erfolgt durch erneutes Drücken dieser
Taste.

Unabhängig vom gewünschten
Temperaturwert im Innenraum
und unabhängig von der
Außentemperatur strömt aus der
Lüftungsdüse im Handschuhfach kühle
Luft (sofern die Klimaanlage aktiviert ist).

Belüften

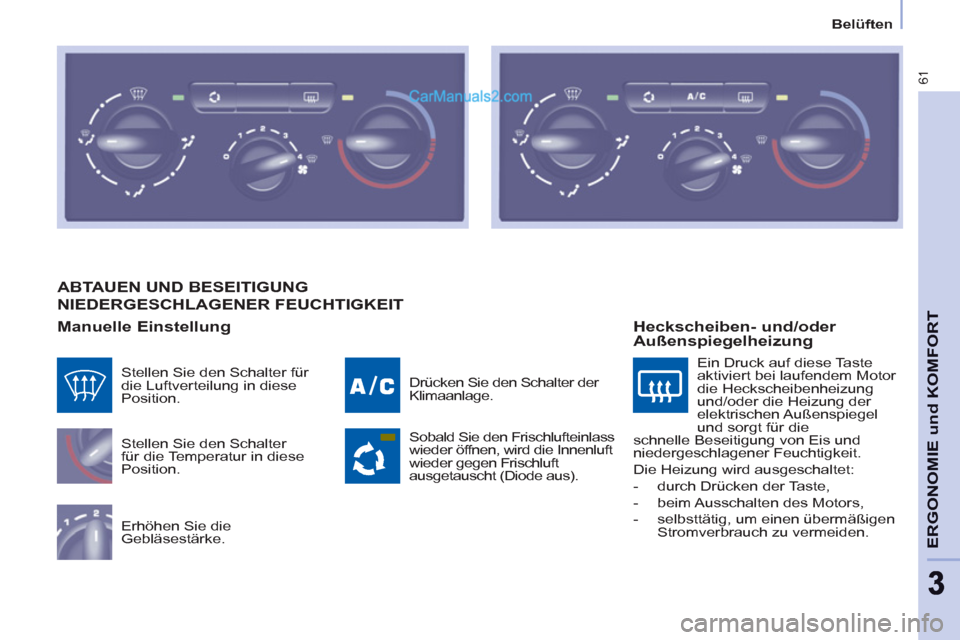

61
ERGONOMIE und KOMFOR
T
33
ABTAUEN UND BESEITIGUNG
NIEDERGESCHLAGENER FEUCHTIGKEIT

Manuelle Einstellung

Stellen Sie den Schalter
für die Temperatur in diese
Position.
Erhöhen Sie die
Gebläsestärke. Drücken Sie den Schalter der
Klimaanlage.
Sobald Sie den Frischlufteinlass
wieder öffnen, wird die Innenluft
wieder gegen Frischluft
ausgetauscht (Diode aus). Stellen Sie den Schalter für
die Luftverteilung in diese
Position.

Heckscheiben- und/oder
Außenspiegelheizung
Ein Druck auf diese Taste
aktiviert bei laufendem Motor
die Heckscheibenheizung
und/oder die Heizung der
elektrischen Außenspiegel
und sorgt für die
schnelle Beseitigung von Eis und
niedergeschlagener Feuchtigkeit.
Die Heizung wird ausgeschaltet:


- durch Drücken der Taste,

- beim Ausschalten des Motors,

- selbsttätig, um einen übermäßigen
Stromverbrauch zu vermeiden.

Belüften

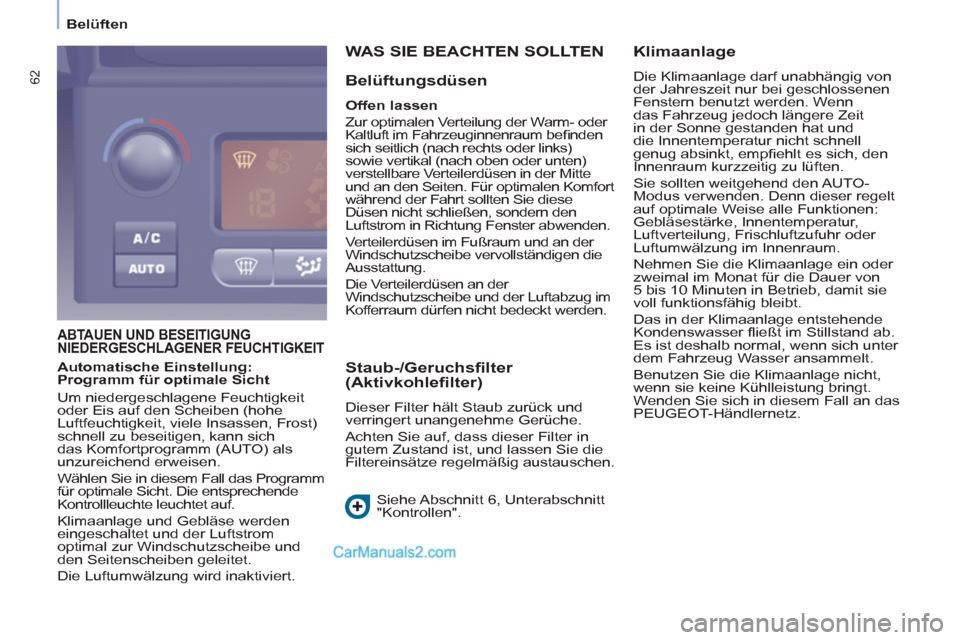

62

ABTAUEN UND BESEITIGUNG
NIEDERGESCHLAGENER FEUCHTIGKEIT
WAS SIE BEACHTEN SOLLTEN

Belüftungsdüsen


Offen lassen

Zur optimalen Verteilung der Warm- oder
Kaltluft im Fahrzeuginnenraum befi nden
sich seitlich (nach rechts oder links)
sowie vertikal (nach oben oder unten)
verstellbare Verteilerdüsen in der Mitte
und an den Seiten. Für optimalen Komfort
während der Fahrt sollten Sie diese
Düsen nicht schließen, sondern den
Luftstrom in Richtung Fenster abwenden.
Verteilerdüsen im Fußraum und an der
Windschutzscheibe vervollständigen die
Ausstattung.
Die Verteilerdüsen an der
Windschutzscheibe und der Luftabzug im
Kofferraum dürfen nicht bedeckt werden.


Staub-/Geruchsfilter
(Aktivkohlefilter)
Dieser Filter hält Staub zurück und
verringert unangenehme Gerüche.
Achten Sie auf, dass dieser Filter in
gutem Zustand ist, und lassen Sie die
Filtereinsätze regelmäßig austauschen.
Siehe Abschnitt 6, Unterabschnitt
"Kontrollen".


Klimaanlage

Die Klimaanlage darf unabhängig von
der Jahreszeit nur bei geschlossenen
Fenstern benutzt werden. Wenn
das Fahrzeug jedoch längere Zeit
in der Sonne gestanden hat und
die Innentemperatur nicht schnell
genug absinkt, empfi ehlt es sich, den
Innenraum kurzzeitig zu lüften.
Sie sollten weitgehend den AUTO-
Modus verwenden. Denn dieser regelt
auf optimale Weise alle Funktionen:
Gebläsestärke, Innentemperatur,
Luftverteilung, Frischluftzufuhr oder
Luftumwälzung im Innenraum.
Nehmen Sie die Klimaanlage ein oder
zweimal im Monat für die Dauer von
5 bis 10 Minuten in Betrieb, damit sie
voll funktionsfähig bleibt.
Das in der Klimaanlage entstehende
Kondenswasser fl ießt im Stillstand ab.
Es ist deshalb normal, wenn sich unter
dem Fahrzeug Wasser ansammelt.
Benutzen Sie die Klimaanlage nicht,
wenn sie keine Kühlleistung bringt.
Wenden Sie sich in diesem Fall an das
PEUGEOT-Händlernetz.
Automatische Einstellung:
Programm für optimale Sicht
Um niedergeschlagene Feuchtigkeit
oder Eis auf den Scheiben (hohe
Luftfeuchtigkeit, viele Insassen, Frost)
schnell zu beseitigen, kann sich
das Komfortprogramm (AUTO) als
unzureichend erweisen.
Wählen Sie in diesem Fall das Programm
für optimale Sicht. Die entsprechende
Kontrollleuchte leuchtet auf.
Klimaanlage und Gebläse werden
eingeschaltet und der Luftstrom
optimal zur Windschutzscheibe und
den Seitenscheiben geleitet.
Die Luftumwälzung wird inaktiviert.
