Fahrzeug abschleppen

Ohne Anheben
(4 Räder am Boden)
Hierzu muß stets eine
Abschleppstange verwendet werden.

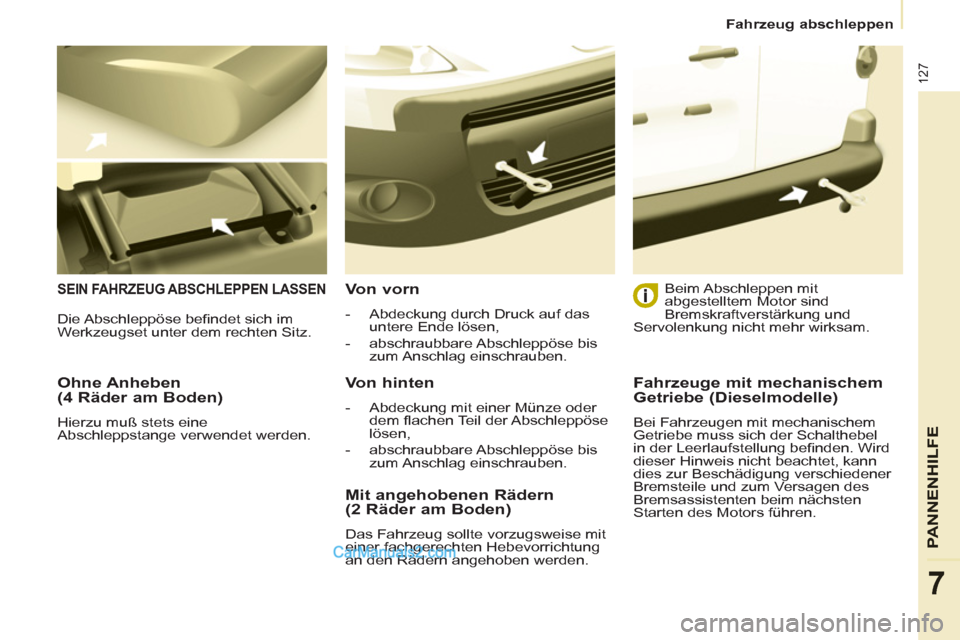

SEIN FAHRZEUG ABSCHLEPPEN LASSEN

Von vorn



- Abdeckung durch Druck auf das
untere Ende lösen,

- abschraubbare Abschleppöse bis
zum Anschlag einschrauben.



Von hinten



- Abdeckung mit einer Münze oder
dem fl achen Teil der Abschleppöse
lösen,

- abschraubbare Abschleppöse bis
zum Anschlag einschrauben.

Beim Abschleppen mit
abgestelltem Motor sind
Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.


Mit angehobenen Rädern
(2 Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit
einer fachgerechten Hebevorrichtung
an den Rädern angehoben werden. Die Abschleppöse befi ndet sich im
Werkzeugset unter dem rechten Sitz.

Fahrzeuge mit mechanischem
Getriebe (Dieselmodelle)
Bei Fahrzeugen mit mechanischem
Getriebe muss sich der Schalthebel
in der Leerlaufstellung befi nden. Wird
dieser Hinweis nicht beachtet, kann
dies zur Beschädigung verschiedener
Bremsteile und zum Versagen des
Bremsassistenten beim nächsten
Starten des Motors führen.

Fahrzeugabmessungen

128

129
TECHNISCHE DATEN
8

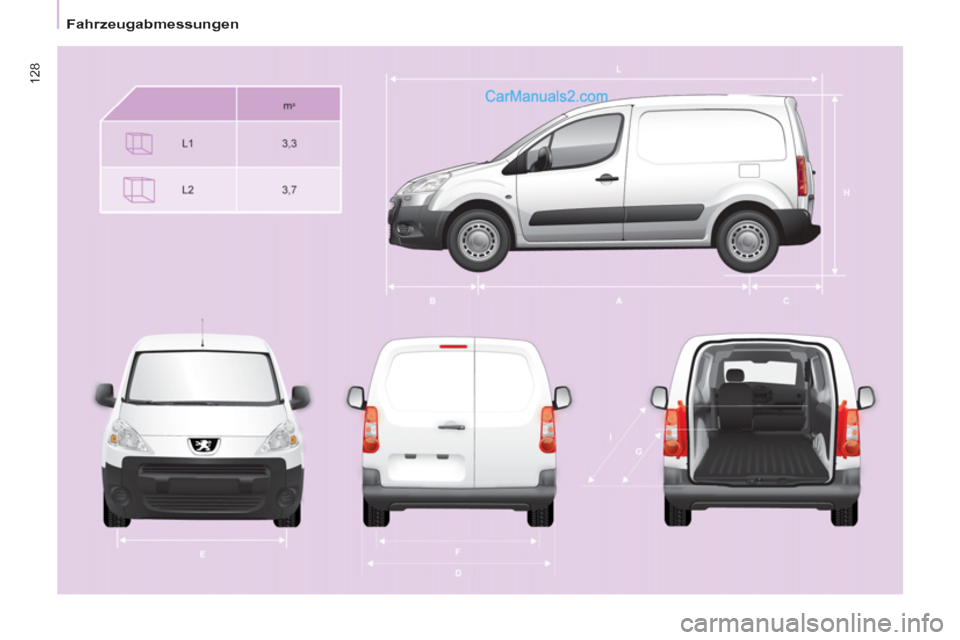

Fahrzeugabmessungen




KASTENWAGEN (mm)



Kurz - L1
Lang - L2

625
850
750

L Länge über alles
4380
4628

H Höhe über alles
1805-1834

A Radstand
2728

B Vorderachsüberhang
925

C Hinterachsüberhang
727
975

D Breite (Karosserie) ohne Rückspiegel
1810
mit Rückspiegeln
2112

E Spurweite vorn
1505

F Spurweite hinten
1554

G Nutzlänge Laderaum
1800
2050

I Nutzlänge bei umgeklapptem Beifahrersitz
3000
3250 ABMESSUNGEN ABMESSUNGEN

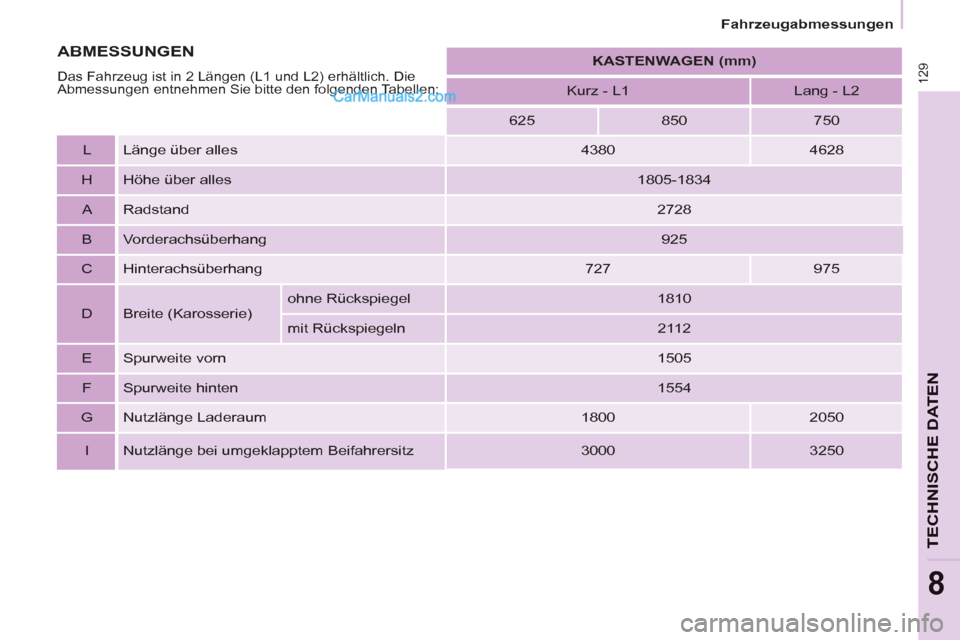

Das Fahrzeug ist in 2 Längen (L1 und L2) erhältlich. Die
Abmessungen entnehmen Sie bitte den folgenden Tabellen:

Fahrzeugabmessungen

130

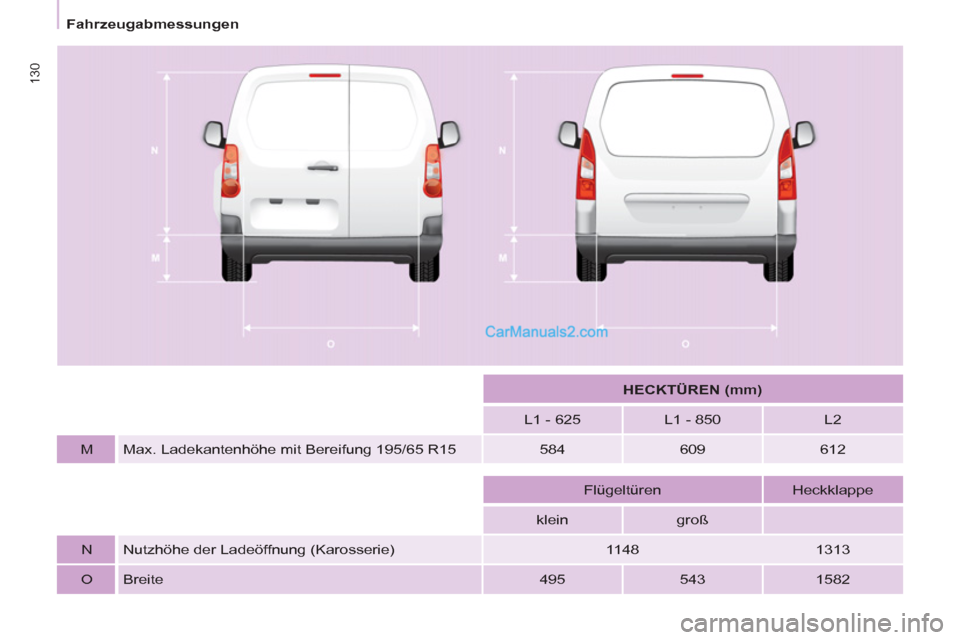

HECKTÜREN (mm)



L1 - 625
L1 - 850
L2

M Max. Ladekantenhöhe mit Bereifung 195/65 R15
584
609
612









Flügeltüren
Heckklappe

klein
groß






N Nutzhöhe der Ladeöffnung (Karosserie)
1148
1313

O Breite
495
543
1582

131
TECHNISCHE DATEN
8
Fahrzeugabmessungen

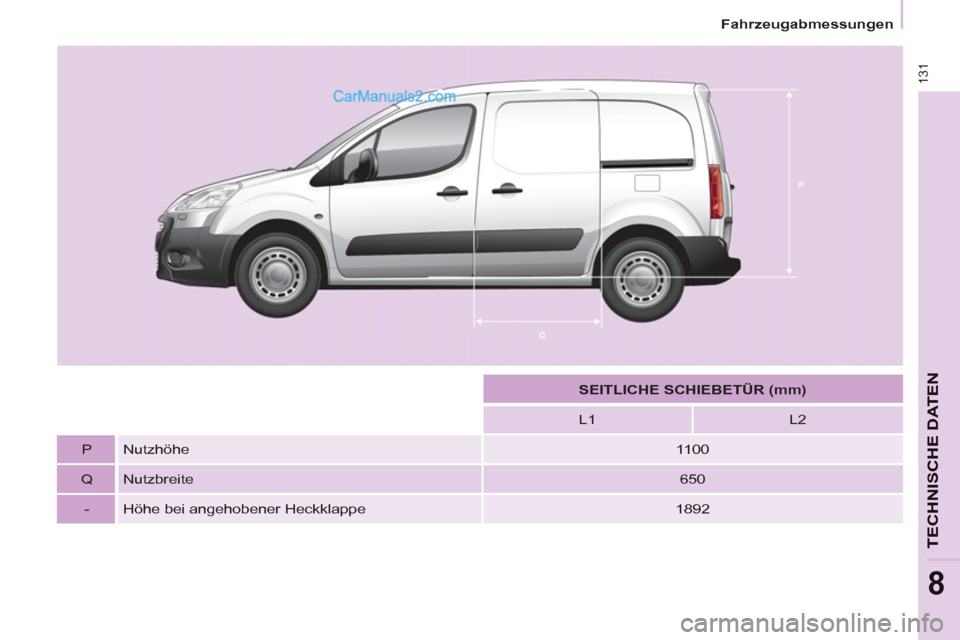

SEITLICHE SCHIEBETÜR (mm)



L1
L2

P
Nutzhöhe
1100

Q
Nutzbreite
650

-
Höhe bei angehobener Heckklappe
1892

Fahrzeugabmessungen

132

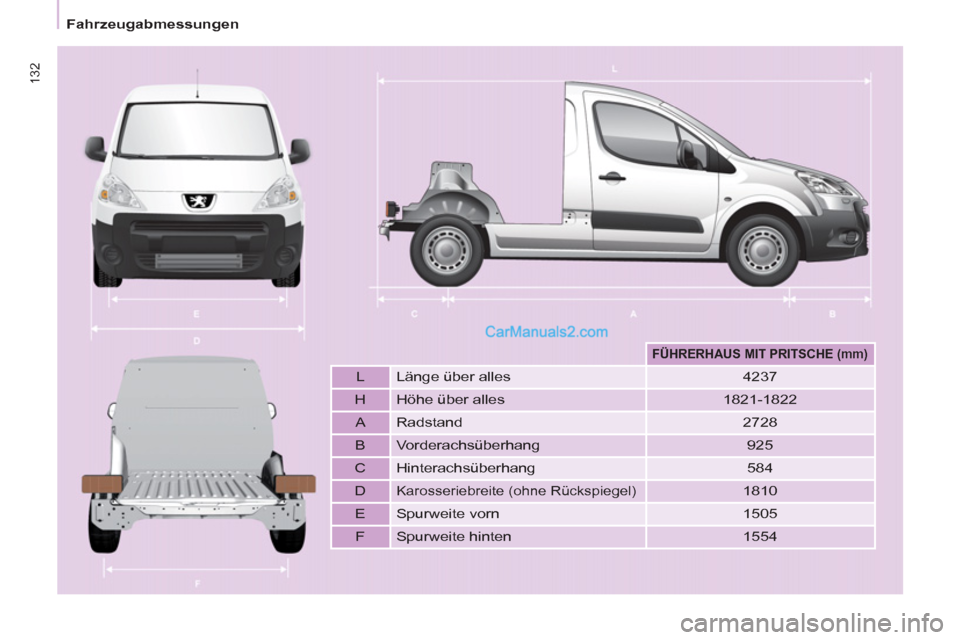

FÜHRERHAUS MIT PRITSCHE (mm)




L Länge über alles
4237

H Höhe über alles
1821-1822

A Radstand
2728

B Vorderachsüberhang
925

C Hinterachsüberhang
584

D

Karosseriebreite (ohne Rückspiegel)

1810

E Spurweite vorn
1505

F Spurweite hinten
1554

133
TECHNISCHE DATEN
8
Gewichte

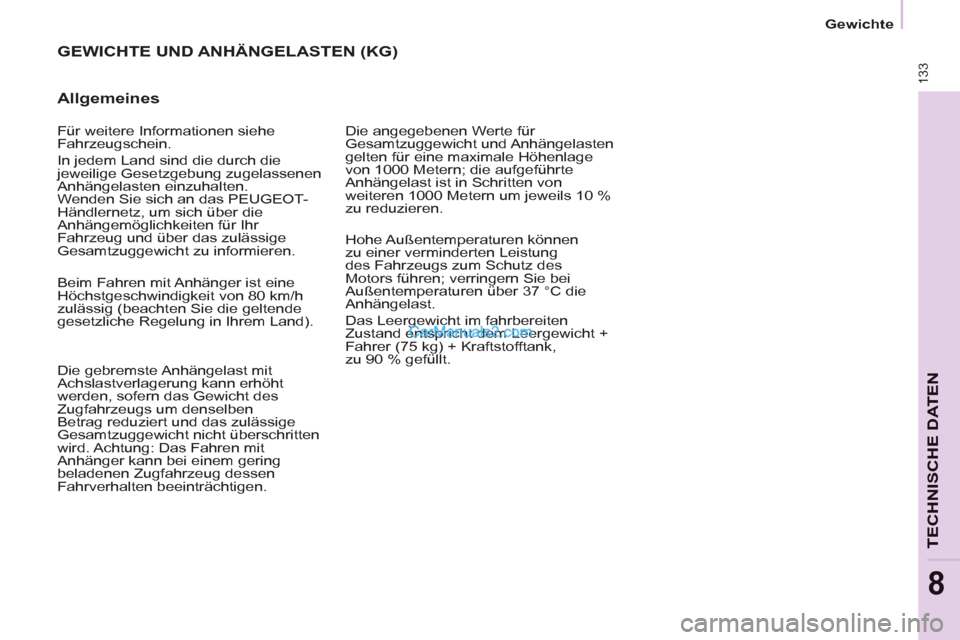

GEWICHTE UND ANHÄNGELASTEN (KG)

Allgemeines

Die angegebenen Werte für
Gesamtzuggewicht und Anhängelasten
gelten für eine maximale Höhenlage
von 1000 Metern; die aufgeführte
Anhängelast ist in Schritten von
weiteren 1000 Metern um jeweils 10 %
zu reduzieren.
Beim Fahren mit Anhänger ist eine
Höchstgeschwindigkeit von 80 km/h
zulässig (beachten Sie die geltende
gesetzliche Regelung in Ihrem Land).
Die gebremste Anhängelast mit
Achslastverlagerung kann erhöht
werden, sofern das Gewicht des
Zugfahrzeugs um denselben
Betrag reduziert und das zulässige
Gesamtzuggewicht nicht überschritten
wird. Achtung: Das Fahren mit
Anhänger kann bei einem gering
beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigen. Hohe Außentemperaturen können
zu einer verminderten Leistung
des Fahrzeugs zum Schutz des
Motors führen; verringern Sie bei
Außentemperaturen über 37 °C die
Anhängelast.
Das Leergewicht im fahrbereiten
Zustand entspricht dem Leergewicht +
Fahrer (75 kg) + Kraftstofftank,
zu 90 % gefüllt. Für weitere Informationen siehe
Fahrzeugschein.
In jedem Land sind die durch die
jeweilige Gesetzgebung zugelassenen
Anhängelasten einzuhalten.
Wenden Sie sich an das PEUGEOT-
Händlernetz, um sich über die
Anhängemöglichkeiten für Ihr
Fahrzeug und über das zulässige
Gesamtzuggewicht zu informieren.

134

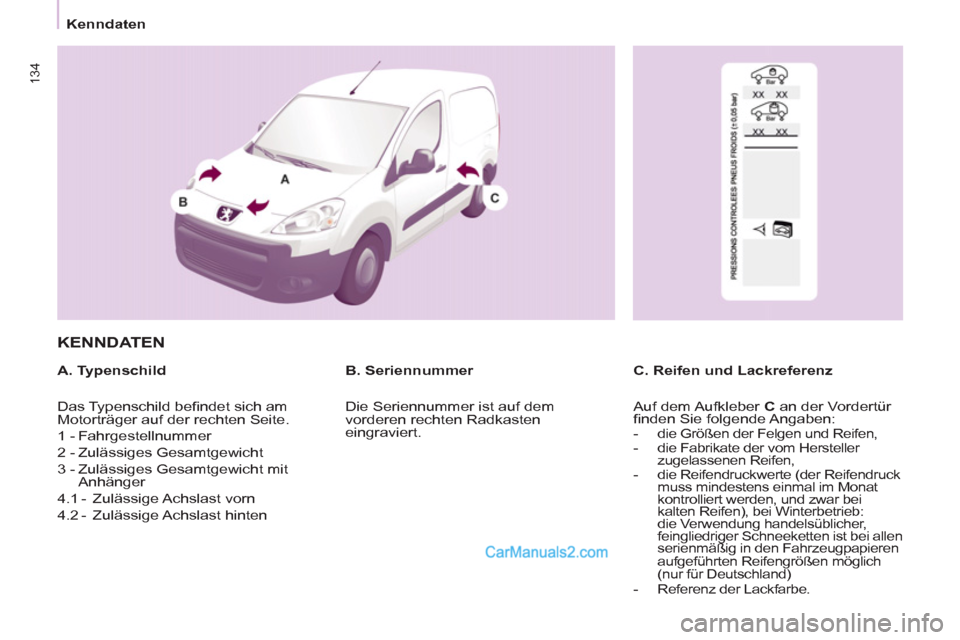

Kenndaten


KENNDATEN


A. Typenschild
C. Reifen und Lackreferenz
B. Seriennummer
Das Typenschild befi ndet sich am
Motorträger auf der rechten Seite.
1 - Fahrgestellnummer
2 - Zulässiges Gesamtgewicht
3 - Zulässiges Gesamtgewicht mit
Anhänger
4.1 - Zulässige Achslast vorn
4.2 - Zulässige Achslast hinten Die Seriennummer ist auf dem
vorderen rechten Radkasten
eingraviert. Auf dem Aufkleber C
an der Vordertür
fi nden Sie folgende Angaben:


-
die Größen der Felgen und Reifen,

- die Fabrikate der vom Hersteller
zugelassenen Reifen,

- die Reifendruckwerte (der Reifendruck
muss mindestens einmal im Monat
kontrolliert werden, und zwar bei
kalten Reifen), bei Winterbetrieb:
die Verwendung handelsüblicher,
feingliedriger Schneeketten ist bei allen
serienmäßig in den Fahrzeugpapieren
aufgeführten Reifengrößen möglich
(nur für Deutschland)

- Referenz der Lackfarbe.
