GUIDA RAPID
A


Sostituzione di una lampadina



Fari anteriori

Aprire il cofano motore. Per accedere alle
lampade e lampadine far passare la mano
dietro il gruppo ottico.
Rimuovere gli elementi protettivi per
accedere alle lampadine.
Effettuare le operazioni in senso inverso per
ricollocare ciascuna lampada o lampadina.
SOSTITUIRE UNA LAMPADINA




Tipi di lampadine o lampade
Sul veicolo sono installati vari tipi di
lampadine.
Per rimuoverle:


1.
Tipo A
Lampadina interamente in vetro: tirare
delicatamente poiché è montata a
pressione.

2.
Tipo B
Lampadina a baionetta: premere
la lampadina poi ruotarla in senso
antiorario.

3.
Tipo C
Lampadina cilindrica: allargare i contatti.

4.
Tipo D - E
Lampada alogena: staccare la molla di
bloccaggio dal suo alloggiamento.

Lavaggio ad alta pressione
Se si utilizza un ssitema di lavaggio di
questo tipo sullo sporco persistente, evitare
di insistere sui fari anteriori, sui fanali
posteriori e sul loro bordo per evitare di
deteriorare la vernice nonché la guarnizione
di tenuta.

Sostituzione di una lampadina

1 - Fari anabbaglianti

Tipo D
, H4 - 55 W


- Rimuovere il coperchio girando in senso
antiorario.

- Scollegare il connettore elettrico.

- Liberare la molla di bloccaggio premendo
le due mollette.

- Sostituire la lampada avendo cura di far
corrispondere la parte metallica con le
scanalature presenti sul faro.


2 - Luci di posizione

Tipo A
, W 5 W - 5 W


- Rimuovere il coperchio girando in senso
antiorario.

- Tirare il portalampada per accedere alla
lampada.

- Sostituire la lampada.

3 - Fari abbaglianti

Tipo D
, H4 - 55 W


- Rimuovere il coperchio girando in senso
antiorario.

- Scollegare il connettore elettrico.

- Liberare la molla di bloccaggio premendo
le due mollette.

- Estrarre il portalampada.

- Sostituire la lampada avendo cura di far
corrispondere la parte metallica con le
scanalature presenti sul faro.

4 - Indicatori di direzione

Tipo B,
PY 21 W - 21 W ambra


- Ruotare il porta lampada di un quarto di
giro, in senso antiorario.

- Rimuovere la lampada premendola
leggermente e girando in senso
antiorario.

- Sostituire la lampada.
In caso di difficoltà, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.



Al termine di ogni operazione, controllare
il corretto funzionamento dei fari.

5 - Proiettori fendinebbia

Tipo E,
H1 - 55 W
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.

14
5
7
GUIDA RAPID
A


Sostituzione di una lampadina

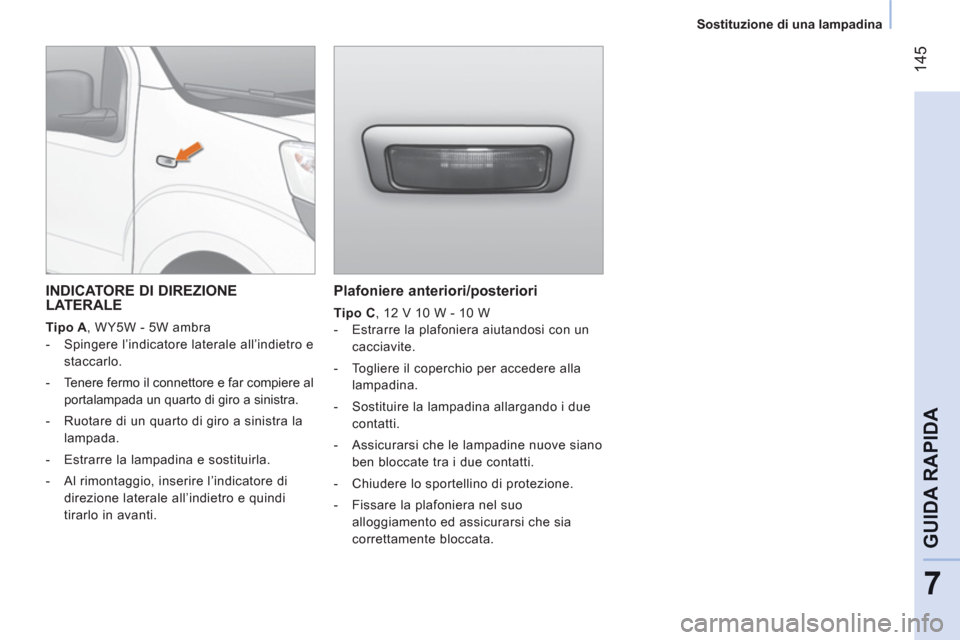

Plafoniere anteriori/posteriori


Tipo C
, 12 V 10 W - 10 W


- Estrarre la plafoniera aiutandosi con un
cacciavite.

- Togliere il coperchio per accedere alla
lampadina.

- Sostituire la lampadina allargando i due
contatti.

- Assicurarsi che le lampadine nuove siano
ben bloccate tra i due contatti.

- Chiudere lo sportellino di protezione.

- Fissare la plafoniera nel suo
alloggiamento ed assicurarsi che sia
correttamente bloccata.



INDICATORE DI DIREZIONE
LATERALE

Tipo A
, WY5W - 5W ambra


- Spingere l’indicatore laterale all’indietro e
staccarlo.

- Tenere fermo il connettore e far compiere al
portalampada un quarto di giro a sinistra.

- Ruotare di un quarto di giro a sinistra la
lampada.

- Estrarre la lampadina e sostituirla.

- Al rimontaggio, inserire l’indicatore di
direzione laterale all’indietro e quindi
tirarlo in avanti.

14
6
Sostituzione di una lampadina

Fanali posteriori



- Individuare la lampadina bruciata e aprire
le porte posteriori.

- Allentare le due viti con il cacciavite in
dotazione situato nell'astuccio (dietro
il sedile del conducente) ed estrarre il
portalampada.

- Staccare il blocco.

- Scollegare il connettore elettrico.

- Estrarre il supporto allontanando le
linguette.

- Sostituire la lampadina.


Illuminazione della targa


Tipo A, C5 W - 5 W


- Sganciare il coperchio trasparente
aiutandosi con il cacciavite in dotazione
presente nell'astuccio (dietro il sedile del
conducente) ed estrarre il portalampada.

- Sostituire la lampadina allargando i due
contatti.

- Assicurarsi che le lampadine nuove siano
correttamente bloccate tra i due contatti.

- Riposizionare la plastica trasparente poi
premere.
Per maggiori informazioni sulle lampade,
consultare la tabella "Tipi di lampadine o
lampade".




1. Luci di stop
Tipo B, P21 W - 21 W

2. Indicatori di direzione
Tipo B, PY 21 W - 21 W ambra

3. Fanalini di retromarcia
Tipo B, P21 W - 21 W

4. Luci di posizione/Fari fendinebbia
Tipo B , P4/21 W - 4 W/21W

Sulle porte a battente posteriori
Sullo sportello posteriore

14
7
7
GUIDA RAPID
A


Sostituzione di una lampadina

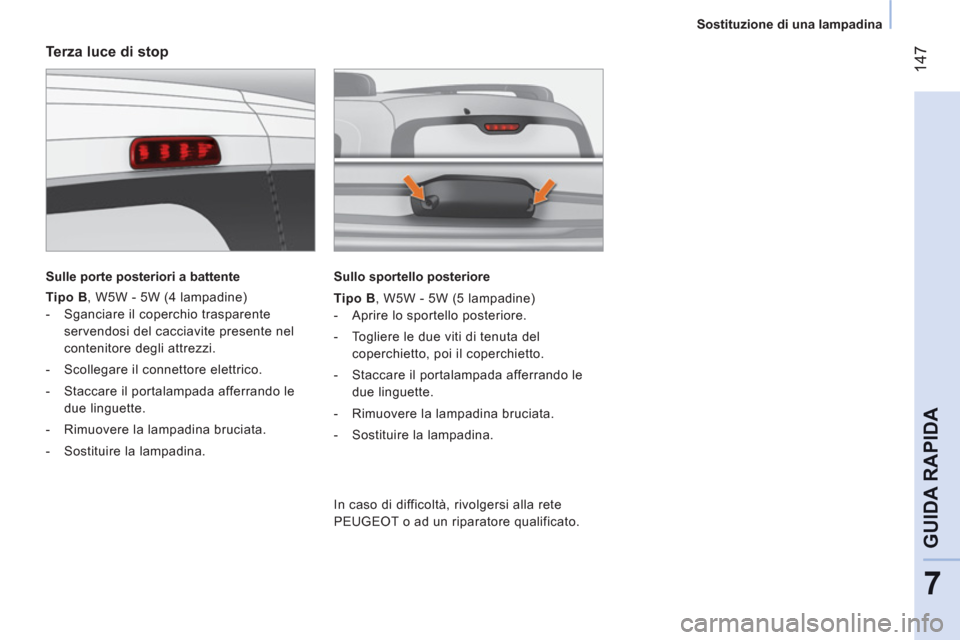

Terza luce di stop


Sulle porte posteriori a battente


Tipo B
, W5W - 5W (4 lampadine)


- Sganciare il coperchio trasparente
servendosi del cacciavite presente nel
contenitore degli attrezzi.

- Scollegare il connettore elettrico.

- Staccare il portalampada afferrando le
due linguette.

- Rimuovere la lampadina bruciata.

- Sostituire la lampadina.

Sullo sportello posteriore

Tipo
B, W5W - 5W (5 lampadine)


- Aprire lo sportello posteriore.

- Togliere le due viti di tenuta del
coperchietto, poi il coperchietto.

- Staccare il portalampada afferrando le
due linguette.

- Rimuovere la lampadina bruciata.

- Sostituire la lampadina.


In caso di difficoltà, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.

14
8

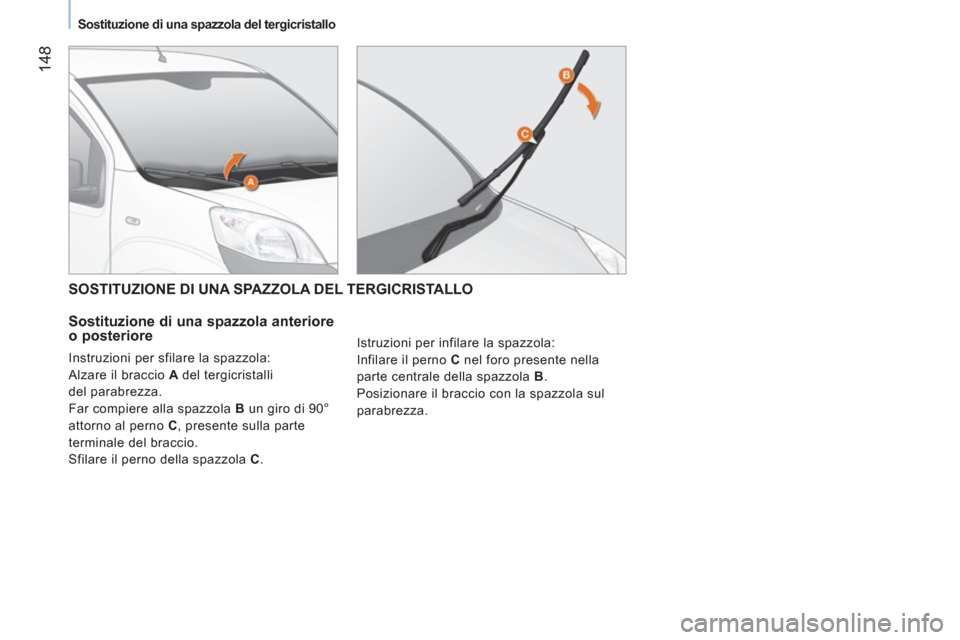

Sostituzione di una spazzola del tergicristallo


SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO

Sostituzione di una spazzola anteriore
o posteriore
Instruzioni per sfilare la spazzola:
Alzare il braccio A del tergicristalli
del parabrezza.
Far compiere alla spazzola B un giro di 90°
attorno al perno C , presente sulla parte
terminale del braccio.
Sfilare il perno della spazzola C . Istruzioni per infilare la spazzola:
Infilare il perno C nel foro presente nella
parte centrale della spazzola B .
Posizionare il braccio con la spazzola sul
parabrezza.

14
9
7
GUIDA RAPID
A


Sostituzione di un fusibile

SOSTITUZIONE DI UN FUSIBILE

Le due scatole dei fusibili sono collocate
sulla plancia di bordo lato conducente e
sotto il cofano motore.

Sostituzione di un fusibile

Prima di sostituire un fusibile, è necessario
conoscere la causa del guasto e porvi
rimedio. I numeri dei fusibili sono indicati
sulla scatola dei fusibili.
Per estrarre il fusibile utilizzare sempre
la pinza speciale, e verificare lo stato del
filamento.

Sostituire sempre un fusibile difettoso
con un fusibile d'intensità equivalente
(dello stesso colore).
Se l'anomalia si ripete subito dopo
aver cambiato il fusibile, far verificare
l'equipaggiamento elettrico dalla rete
PEUGEOT o da un riparatore qualificato.
Accesso ai fusibili nel cruscotto


- Per accedere ai fusibili nel cruscotto,
rimuovere le 2 viti mediante la chiave di
contatto e ribaltare la scatola.
PEUGEOT declina qualsiasi
responsabilità per le spese derivanti
dalla riparazione del veicolo o le disfunzioni
derivanti dall'installazione di accessori
ausiliari non forniti, non consigliati dalla
rete PEUGEOT e non installati in base alle
istruzioni, in particolare qualora i consumi
di tutti i dispositivi supplementari collegati
superino i 10 milliampère.

A.
Corretto.

B.
Non corretto.

C.
Pinza.


Accesso ai fusibili nel vano motore


- Per accedere ai fusibili nel vano motore,
togliere il connettore del faro anteriore
sinistro, e sganciare il coperchio della
scatola.

150
Sostituzione di un fusibile

Tabella dei fusibili del cruscotto,
lato guidatore

Riferimento



Amperaggio



Funzioni


F12
7,5 A Alimentazione faro anabbagliante destro

F13
7,5 A Alimentazione faro anabbagliante sinistro -
correttore dei proiettori

F31
5 A Interruttore alimentazione calcolatore motore

F32
7,5 A Faro anteriore - plafoniera anteriore - luce plafoniera posteriore

F36
10 A Autoradio - predisposizione telefono cellulare - pannello di
comando aria condizionata - presa diagnosi EODB

F37
5 A Fanalino di stop - quadro strumenti

F38
20 A Bloccaggio delle porte

F43
15 A Pompa tergicristallo

F47
20 A Alimentazione motore alzacristallo guidatore

F48
20 A Alimentazione motore alzacristallo passeggero

F49
5 A Calcolatore assistenza al parcheggio - interruttore
illuminazione posteriore - retrovisori esterni elettrici -
calcolatore allarme volumetrico

F50
7,5 A Calcolatore airbag

F51
7,5 A Interruttore sul pedale dello stop - interruttore sul pedale
della frizione - comando dei retrovisori esterni elettrici -
centralina sistema Bluetooth.

F53
5 A Quadro strumenti - fanalini fendinebbia posteriori
