Udskiftning af en pære



Forlygter

Åbn motorhjelmen. Før hånden om bag ved
lygtehuset for at få adgang til pærerne.
Fjern beskyttelsesdækslet for at få adgang
til pærerne.
Udfør handlingerne i modsat rækkefølge ved
isætning af pærer.
UDSKIFTNING AF PÆRE

Pæretyper

Der er anvendt forskellige typer pærer i
bilen.
De tages ud på følgende måde:


1.
Type A
Pære helt i glas: Træk forsigtigt i pæren,
da den er trykmonteret.

2.
Type B
Pære med bajonetfatning: Tryk på pæren,
og drej den mod uret.

3.
Type C
Pære med cylinderformet fatning: Skub
kontakterne ud til siden.

4.
Type D - E
Halogenlampe: Frigør blokeringsfjederen.

Højtryksspuling
Ved anvendelse af højtryksrenser på snavs,
der sidder fast, må strålen ikke rettes mod
forlygter eller omkring lygter for at undgå at
beskadige lakken og pakningerne.

Udskiftning af en pære

1 - Nærlys

Type D
, H4 - 55 W


- Tag dækslet af ved at dreje det mod uret.

- Frakobl stikket.

- Frigør fjederen ved at trykke på de to
klemmer.

- Udskift pæren, og sørg for at metaldelen
passer med rillerne i lygten.


2 - Positionslys

Type A
, W 5 W - 5 W


- Tag dækslet af ved at dreje det mod uret.

- Træk i fatningen for at få adgang til
pæren.

- Udskift pæren.

3 - Fjernlys

Type D
, H4 - 55 W


- Tag dækslet af ved at dreje det mod uret.

- Frakobl stikket.

- Frigør fjederen ved at trykke på de to
klemmer.

- Tag fatningen ud.

- Udskift pæren, og sørg for at metaldelen
passer med rillerne i lygten.

4 - Afviserblink

Type B
, PY21W - 21W gul


- Drej fatningen en kvart omgang mod uret.

- Tag pæren ud ved at trykke lidt på den og
dreje den mod uret.

- Udskift pæren.
Kontakt et aut. PEUGEOT-værksted eller et
kvalificeret værksted i tilfælde af problemer.

Kontroller efter udskiftningen, at lygten
virker korrekt.

5 - Tågelygter

Type E
, H1 - 55W
Kontakt et aut. PEUGEOT-værksted eller et
kvalificeret værksted.

14
5
7
HURTIG HJÆL
P


Udskiftning af en pære



Forreste/bageste loftslys


Type C
, 12 V 10 W - 10 W


- Løsn loftslyset med en skruetrækker.

- Fjern dækslet for at få adgang til pæren.

- Udskift pæren ved at skubbe de to
kontakter ud til siden.

- Kontroller, at de nye pærer sidder godt
fast mellem de to kontakter.

- Luk beskyttelsesklappen.

- Fastgør loftslyset i holderen, og kontroller
at det sidder godt fast.



Sideblink


Type A
, WY5 W - 5 W gul


- Skub sideblinket bagud, og løsn det.

- Hold på stikket, og drej fatningen en kvart
omgang mod venstre.

- Drej pæren en kvart omgang mod
venstre.

- Træk pæren ud, og udskift den.

- Monter sideblinket ved at skubbe det
bagud og herefter fremad.

14
6
Udskiftning af en pære

Baglygter



- Find den defekte pære, og åbn
bagdørene.

- Løsn de to skruer med den skruetrækker,
der ligger i værktøjsposen (bag
førersædet), og tag fatningen ud.

- Løsn lygteenheden.

- Frakobl stikket.

- Tag fatningen ud ved at føre tapperne ud
til siden.

- Udskift pæren.


Nummerpladelys


Type A
, C 5 W - 5 W


- Løsn det gennemsigtige dæksel med den
skruetrækker, der ligger i værktøjsposen
(bag førersædet), og tag fatningen ud.

- Udskift pæren ved at føre de to kontakter
ud til siden.

- Kontroller, at de nye pærer sidder godt
fast mellem de to kontakter.

- Sæt den gennemsigtige plastdel på igen,
og tryk den fast.
Skemaet "Pæretyper" indeholder yderligere
oplysninger om pærerne.




1.
Stoplys
Type B
, P21W - 21W

2.
Afviserblink
Type B,
PY 21 W - 21 W gul

3.
Baklys
Type B,
P 21 W - 21 W

4.
Positionslys/tågelygter
Type B
, P4/21 W - 4 W/21 W

På sidehængslede bagdøre
På bagklap

14
7
7
HURTIG HJÆL
P


Udskiftning af en pære

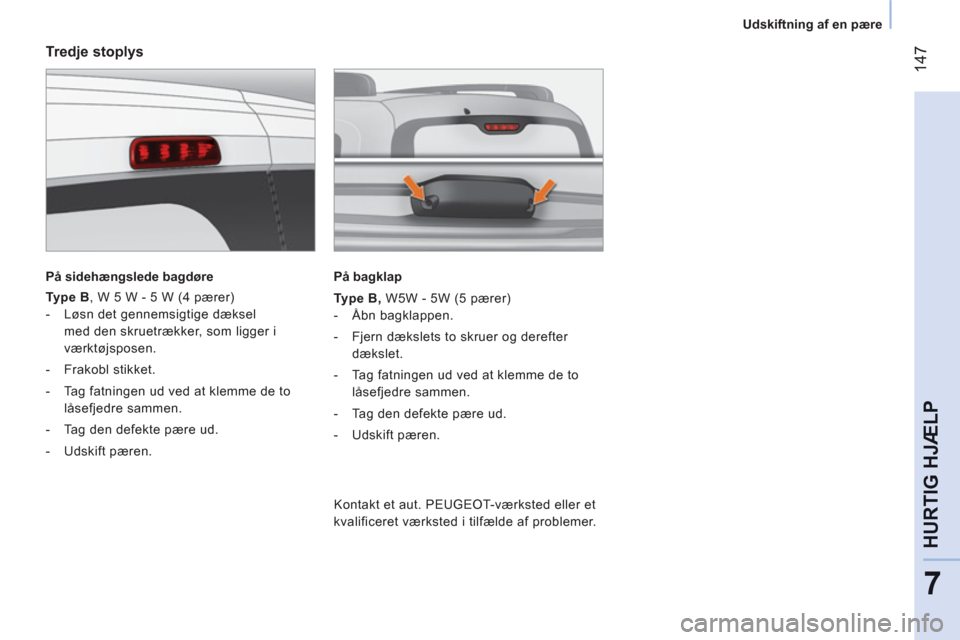

Tredje stoplys


På sidehængslede bagdøre


Type B
, W 5 W - 5 W (4 pærer)


- Løsn det gennemsigtige dæksel
med den skruetrækker, som ligger i
værktøjsposen.

- Frakobl stikket.

- Tag fatningen ud ved at klemme de to
låsefjedre sammen.

- Tag den defekte pære ud.

- Udskift pæren.

På bagklap

Type B,
W5W - 5W (5 pærer)


- Åbn bagklappen.

- Fjern dækslets to skruer og derefter
dækslet.

- Tag fatningen ud ved at klemme de to
låsefjedre sammen.

- Tag den defekte pære ud.

- Udskift pæren.


Kontakt et aut. PEUGEOT-værksted eller et
kvalificeret værksted i tilfælde af problemer.

14
8
Udskiftning af et vinduesviskerblad


UDSKIFTNING AF ET VISKERBLAD

Udskiftning af et viskerblad for og bag

Instruktioner til afmontering af viskerbladet:
Løft forrudens viskerarm A
.
Drej viskerbladet B
90° rundt om
låseclipsen C
for enden af armen.
Afmonter låseclipsen fra viskerbladet C
. Instruktioner til montering af viskerbladet.
Monter låseclipsen C
i hullet på armens B
midterste del.
Sæt armen med viskerbladet ned på
forruden.

14
9
7
HURTIG HJÆL
P


Udskiftning af en sikring

UDSKIFTNING AF EN SIKRING

De to sikringsbokse er placeret i
instrumentbordet i førersiden og i
motorrummet.

Udtagning og isætning af en sikring

Før en sikring udskiftes, skal man
kende årsagen til problemet og afhjælpe
det. Sikringernes numre er anført på
sikringsboksen.
Anvend altid den specielle klemme til at
udtage en sikring for at kontrollere trådens
tilstand.

Udskift altid en defekt sikring med en
sikring af tilsvarende styrke
(samme
farve).
Hvis fejlen genopstår kort tid efter
udskiftning af en sikring, bør det elektriske
udstyr kontrolleres på et aut. PEUGEOT-
værksted eller et kvalificeret værksted.
Adgang til sikringer i instrumentbord


- For at få adgang til sikringerne i
instrumentbordet fjernes de 2 skruer med
tændingsnøglen, og boksen vippes.
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der påløber til
reparation af bilen eller de fejl, som skyldes
installation af tilbehør, der ikke er leveret
eller anbefalet af et værksted, og som
ikke er installeret i henhold til PEUGEOTs
anvisninger, specielt vedrørende udstyr, der
samlet forbruger mere end 10 milliampere.

A.
Intakt.

B.
Defekt.

C.
Klemme.


Adgang til sikringer i motorrum


- For at få adgang til sikringerne i
motorrummet fjernes venstre forlygtes
multistik, hvorefter boksens dæksel
afclipses.

150
Udskiftning af en sikring

Sikringer i instrumentbord i førerside


Sikrning nr.



Ampere


Funktioner


F12
7,5 A Strømforsyning til højre nærlys

F13
7,5 A Strømforsyning til venstre nærlys -forlygtekorrektør

F31
5 A Strømafbryder for motorcomputer

F32
7,5 A Forlygte - loftslys foran - loftslys bag

F36
10 A Bilradio - anordning til mobiltelefon - klimaanlægspanel -
EOBD-diagnosestik

F37
5 A Stoplys - instrumentgruppe

F38
20 A Låsning af døre

F43
15 A Sprinklerpumpe

F47
20 A Strømforsyning til rudehejsmotor i førerside

F48
20 A Strømforsyning til rudehejsmotor i passagerside

F49
5 A Computer for parkeringshjælp - kontakt for lys bag - el-
sidespejle - computer for tyverialarm

F50
7,5 A Airbagcomputer

F51
7,5 A Kontakt på bremsepedal - kontakt på koblingspedal -
kontakt for el-sidespejle - Bluetooth-system

F53
5 A Instrumentgruppe - tågebaglygter
