2011 Peugeot 508 Vodič za korisnike (in Croatian)

.
15
Upoznavanje vozila
Želim...
Grijanje ili ručni klima uređaj
Usmjeravanje zrakaProtok zrakaStrujanje unutrašnjeg zraka/
Dovod vanjskog zrakaTemperaturaRučni A/C
GRIJANJE
HLAĐENJE
ODMAGLJIVANJEODLEĐIVANJE

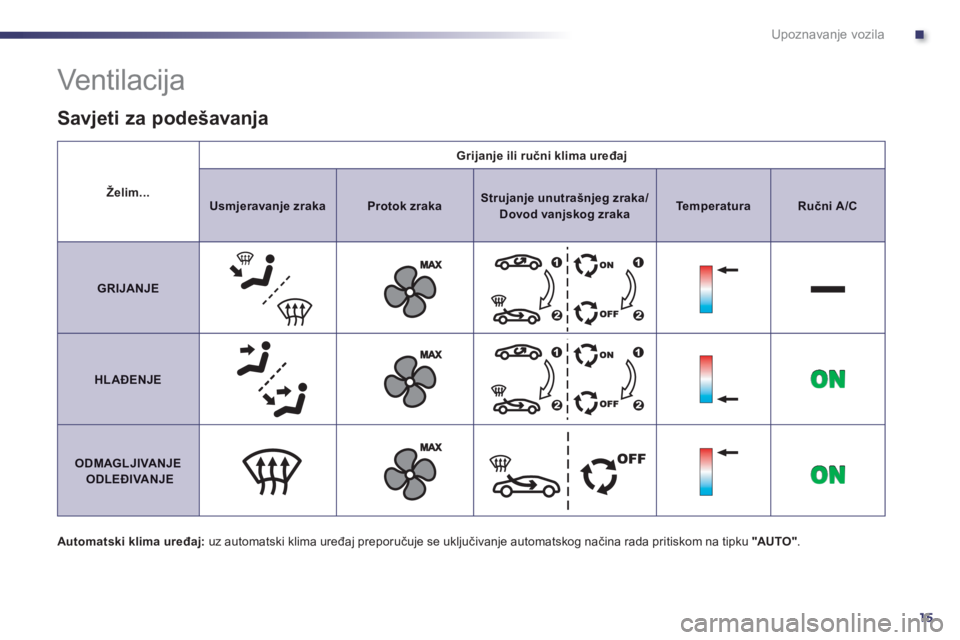

Vent ilac ija
Automatski klima uređaj:
uz automatski klima uređaj preporučuje se uključivanje automatskog načina rada pritiskom na tipku "AUTO".


Savjeti za podešavanja

16
Upoznavanje vozila

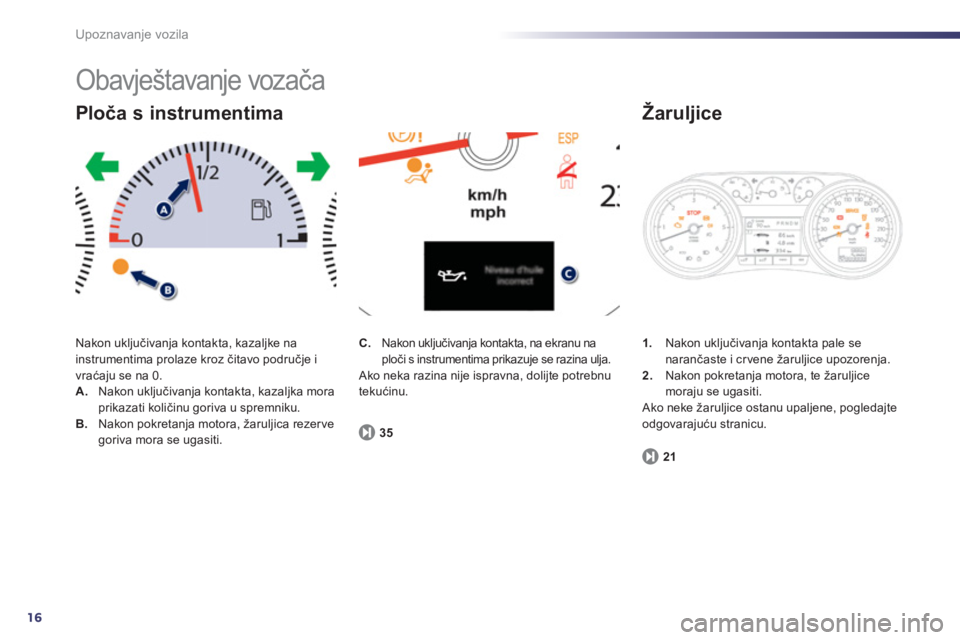

Obavještavanje vozača
Nakon uključivanja kontakta, kazaljke na
instrumentima prolaze kroz čitavo područje i
vraćaju se na 0. A.
Nakon uključivanja kontakta, kazaljka moraprikazati količinu goriva u spremniku.B.Nakon pokretanja motora, žaruljica rezervegoriva mora se ugasiti.
Ploča s instrumentima
1.
Nakon uključivanja kontakta pale se narančaste i cr vene žaruljice upozorenja.2.Nakon pokretanja motora, te žaruljicemoraju se ugasiti.
Ako neke žaruljice ostanu upaljene, pogledajte
odgovarajuću stranicu.


Žaruljice
21
C.
Nakon uključivanja kontakta, na ekranu na
ploči s instrumentima prikazuje se razina ulja.
Ako neka razina nije ispravna, dolijte potrebnu
tekućinu.
3
5

.
17
Upoznavanje vozila

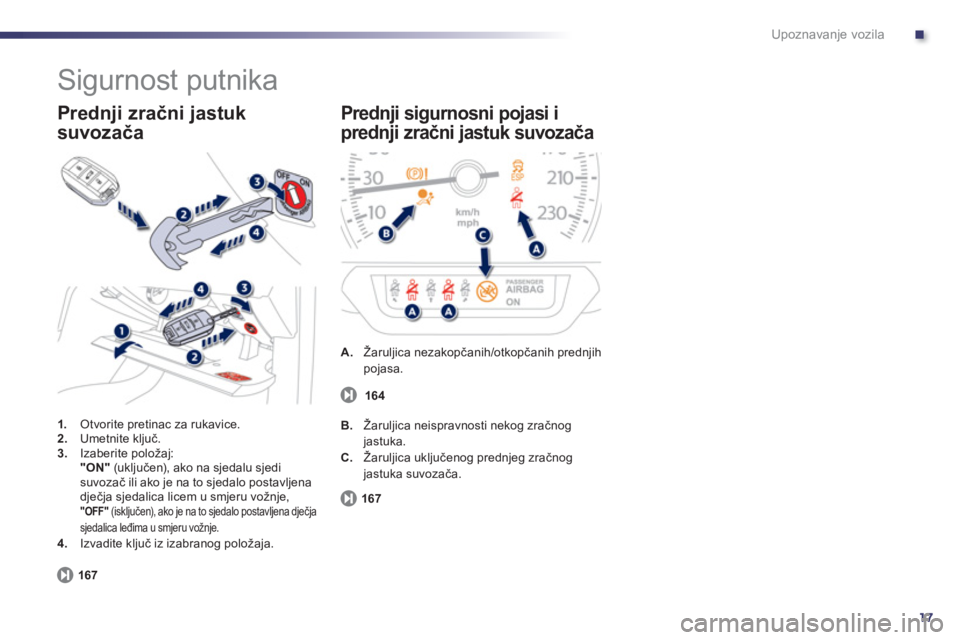

Sigurnost putnika
1.
Otvorite pretinac za rukavice.2.Umetnite ključ. 3.Izaberite položaj: "ON"(uključen), ako na sjedalu sjedi suvozač ili ako je na to sjedalo postavljena
dječja sjedalica licem u smjeru vožnje,"OFF"
(isključen), ako je na to sjedalo postavljena dječja
sjedalica leđima u smjeru vožnje.
4.
Izvadite ključ iz izabranog polo

18
i
!
Upoznavanje vozila
Vožnja
Stop & Start
Prelazak motora u režim STOP
114

Na ploči s instrumentima pali se žaruljica "ECO"
, a motor se gasi; uz
ručni upravljani mjenjač
i pri brzinimanjoj od 6 km/h, pritisnite papučicu kočnice ilipostavite ručicu mjenjača u položaj N.


Prelazak motora u režim START

Iskl
jučivanje/ponovno uključivanje
Sustav se može isključiti u svakom trenutkupritiskom na tipku "ECO OFF"
; tada se pali
žaruljica na tipki.
115
115
Sustav se ponovo automatski uključujenakon svakog pokretanja motora ključem.
Prije punjenja goriva ili prije svakogzahvata u prostoru motora, obaveznotreba prekinuti kontakt ključem.

.
19
Upoznavanje vozila
Vožnja

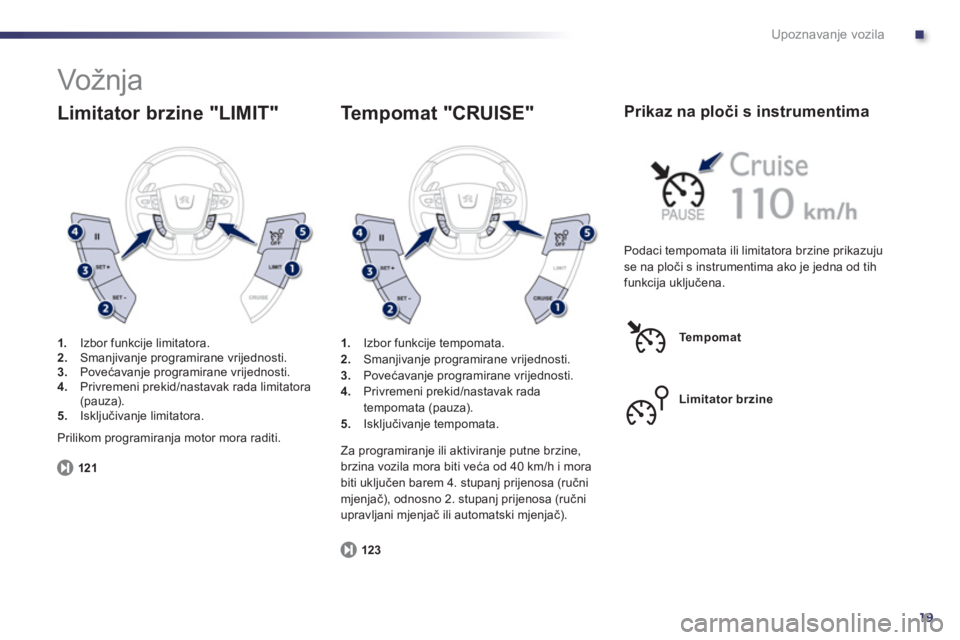

1.
Izbor funkcije limitatora. 2.Smanjivanje programirane vrijednosti.3.Povećavanje programirane vrijednosti. 4.
Privremeni prekid/nastavak rada limitatora(pauza).
5. Isključivanje limitatora.


Limitator brzine "LIMIT"
121
1.Izbor funkcije tempomata.
2. Smanjivanje programirane vrijednosti. 3.
Povećavanje programirane vrijednosti.4.
Privremeni prekid/nastavak rada
tempomata (pauza).
5. Isključivanje tempomata.
Te mpomat "CRUISE"
123 Podaci tempomata ili limitatora brzine prikazu
juse na ploči s instrumentima ako je jedna od tih funkcija uključena.


Prikaz na ploči s instrumentima
Tempomat
Limitator brzine
Prilikom programiranja motor mora raditi. Za programiranje ili aktiviranje putne brzine, brzina vozila mora biti veća od 40 km/h i mora
biti uključen barem 4. stupanj prijenosa (ručni
mjenjač), odnosno 2. stupanj prijenosa (ručni upravljani mjenjač ili automatski mjenjač).

20
Provjera rada





Ploča s instrumentima - uz benzinski-dizel motor

Brojač okretaja (x 1000 okr/min ili rpm), graduacija ovisi o motoru (benzinski ili dizel).2.
Pokazivač temperature motornog ulja. 3.Pokazivač razine goriva.4.
Pokazivač temperature rashladne tekućine.5.
Brzinomjer (km/h ili mph).
6.Zadana vrijednost brzine za tempomat ililimitator brzine.
7. Pokazivač promjene stupnja prijenosa(ručni mjenjač) ili položaj ručice mjenjača iA
.Reostat za podešavanje osvijetljenosti.
B.Prikaz popisa upozorenja.
Prikaz servisnog brojača. C.Vraćanje na nulu dnevnog putomjera.
uključen stupanj prijenosa (ručni upravljani
mjenjač ili automatski mjenjač). 8.
Područje prikaza: poruke upozorenja ili status funkcija, putno računalo.9.Dnevni putomjer (km ili milje).
10. Automatski rad brisača

Servisni brojač
(km ili milje) zatim
ukupni putomjer.

Ove dvije funkcije prikazuju se jedna za
drugom nakon uključivanja kontakta.

Instrumenti i ekrani
Tipke

1
21
!
Provjera rada
Kontrolne žaruljice
Žaruljice svojim paljenjem obavještavaju
vozača o radu nekog sustava (žaruljice
uključenosti ili isključenosti) ili o pojavljivanju
neke neispravnosti (žaruljice upozorenja).

Nakon uključivanja kontakta

Neke žaruljice upozorenja pale se na nekoliko sekunda nakon uključivanja kontakta, naploči s instrumentima i/ili na ekranu na ploči s
instrumentima.
Te iste žaruljice moraju se ugasiti odmah nakon
pokretanja motora.
Ako neka žaruljica ostane upaljena, prije
polaska provjerite o čemu se radi.


Pridružena upozorenja

Paljenje nekih žaruljica može biti praćeno
zvučnim signalom i porukom na ekranu na pločis instrumentima.
Žaruljica može biti stalno upaljena ili može bljeskati.

Neke žaruljice pale se na oba načina. Način paljenja žaruljice treba povezatis radnim stanjem vozila radi utvrđivanja
je li situacija normalna ili se pojavila neispravnost.
1
2
2
2
3
3
3
2
3
3
Dok vozilo miruje
, lijevim kotačićem na
obruču upravljača mo

22
i
Provjera rada
Žaruljice uključenosti
Paljenje jedne od ovih žaruljica na ploči s instrumentima i/ili na ekranu na ploči s instrumentima pokazuje da je odgovarajuća funkcija uključena.
ŽaruljicaStanjeUzrokRješenja/napomene
Lijevi pokazivač smjerabljeska uz zvuk. Ručica svjetala je pomaknuta prema
dolje.
Desni pokazivač
smjera
bljeska uz zvuk.Ručica svjetala je pomaknuta prema
gore.



Pozicijskasvjetlastalno.Ručica svjetala je u položaju
"pozicijskih svjetala".
Kratko svjetlostalno.Ručica svjetala je u položaju "kratkog svjetla".
Dugo svjetlostalno.Ručicu svjetala povukli ste premasebi. Povucite ručicu za povratak na kratko svjetlo.



Prednja svjetlaza maglustalno.Uključena su prednja svjetla za maglu.Prednja svjetla za maglu gase se okretanjem prstena
za dva zakreta prema natrag.


Stražnja svjetlaza maglustalno.Uključena su stra
