2011 Peugeot 508 Vodič za korisnike (in Croatian)

8
183
i
Praktične informacije












Zamjena žarulje


Prednja svjetla
Model sa ksenonskim žaruljama i
zakretnim farovima
1.Dnevna/pozicijska svjetla (elektroluminiscentne diode-LED).2.Zakretna kratka/duga svjetla (D1S-35W).3.Pokazivači smjera (P21-21W).4.Prednja svjetla za maglu (za rasvjetu
zavoja, ovisno o izvedbi) (H8).
Model s halogenim žaruljama
1.Kratka i duga svjetla (H7-55W).2.Pozicijska svjetla (W5-5W).3.Duga svjetla (H7-55W).4.Dnevna svjetla (SP13-13W).5.Prednja svjetla za maglu (za rasvjetu
zavoja, ovisno o izvedbi) (H8).6.Pokazivači smjera (PY21-21W).

Za žarulje s izdancima tipa H7..., treba paziti
na njihov ispravan položaj kako bi se osigurala
kvalitetna rasvjeta.

U određenim klimatskim uvjetima (niskatemperatura, vlaga), zamagljenost unutrašnje površine stakla prednjih i stražnjih svjetala normalna je pojava; ona će nestati nekoliko minuta nakonpaljenja svjetala.

184
!!
Praktične informacije
Kratka svjetla (model s
halogenim žaruljama)
) Skinite zaštitni plastični poklopac,povlačenjem za jezičac.)
Odspojite konektor žarulje.)
Povlačenjem izvadite neispravnu

8
185
i
Praktične informacije

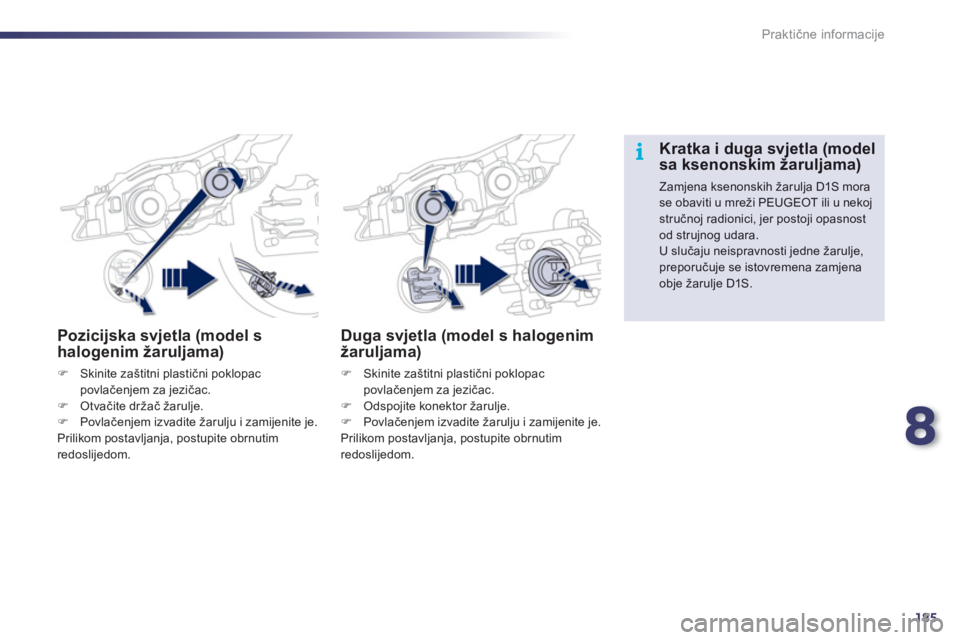

Pozicijska svjetla (model s
halogenim žaruljama)
)Skinite zaštitni plastični poklopac povlačenjem za jezičac.)Otvačite držač žarulje.)Povlačenjem izvadite

186
Praktične informacije
svjetla
)
Za lakši pristup zavjesici, okrenite kotač do
kraja prema unutra.) Skinite dva vijka kojima je pričvršćen poklopac na unutrašnjem blatobranu.)
Odmaknite zavjesicu.
)Okrenite držač žarulje za četvrtinu kruga i
izvadite ga. )Odspojite konektor od držača žarulje.)Izvadite neispravnu žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutimredoslijedom.
Za zamjenu ovih žarulja možete se obratiti mreži PEUGEOT ili nekoj stručnoj radionici.

8
187
Praktične informacije
Pokazivači smjera
)Ispružite se ispod vozila.)Skinite vijke kojima je štitnik pričvršćenispod školjke.)Skinite štitnik ispod školjke.
)
Okrenite držač žarulje za četvrtinu kruga i
izvadite ga. ) Zamijenite neispravnu žarulju.
Prilikom postavljanja, postupite obrnutimredoslijedom.
Za zamjenu ovih žarulja možete se obratiti
mreži PEUGEOT ili nekoj stručnoj radionici.
Bočni pokazivači smjera

Za zamjenu ovih žarulja morate se obratiti
mreži PEUGEOT ili nekoj stručnoj radionici.

Spot svjetla na vanjskim
retrov
izorima
Za zamjenu elektroluminiscentne diode - LED
morate se obratiti mreži PEUGEOT ili nekojstručnoj radionici.

188
i
Praktične informacije

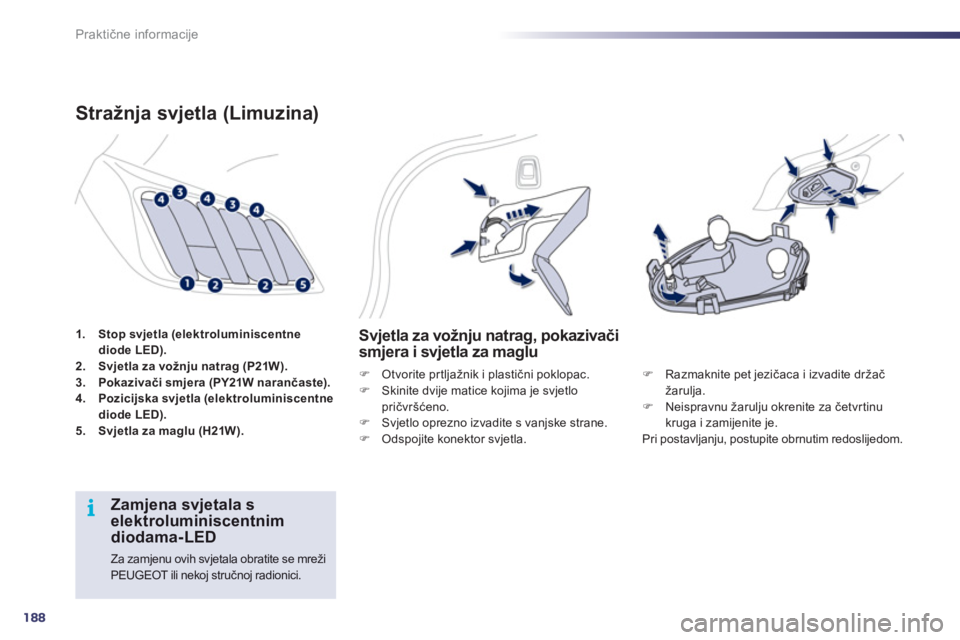

1.Stop svjetla (elektroluminiscentne diode LED).2.
Svjetla za vožnju natrag (P21W).3.Pokazivači smjera (PY21W narančaste).4.Pozicijska svjetla (elektroluminiscentnediode LED).5.Svjetla za maglu (H21W).
Stražnja svjetla (Limuzina)
Svjetla za vožnju natrag, pokazivači
smjera i svjetla za maglu
) Otvorite pr tljažnik i plastični poklopac.)
Skinite dvije matice kojima je svjetlo
pričvršćeno.
)
Svjetlo oprezno izvadite s vanjske strane. )
Odspojite konektor svjetla.
)Razmaknite pet jezičaca i izvadite dr

8
189
i
Praktične informacije
1.Stop svjetla (elektroluminiscentne diode-LED).2.Svjetla za vožnju natrag (W19W).3.Pokazivači smjera (PY21W narančasta).4.Pozicijska svjetla (elektroluminiscentnediode-LED).5.Svjetla za maglu (elektroluminiscentne diode-LED).




















Stražnja svjetla (SW)
)
Otvorite pr tljažnik i skinite poklopacsvjetala.)
Skinite pjenastu brtvenu traku. )
Odspojite konektor svjetla. )
Skinite maticu kojom je svjetlo pričvršćeno.
Pokazivači smjera(na blatobranima)
)
Svjetlo oprezno izvadite s vanjske strane.)
Skinite pjenastu brtvenu traku.)
Otkopčajte držač žarulje. )
Neispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Pri postavljanju, postupite obrnutim redoslijedom.


Zamjena svjetala selektroluminiscentnim diodama-LED

Za zamjenu ovih svjetala obratite se mrežiPEUGEOT ili nekoj stručnoj radionici.

190
Praktične informacije
Svjetla za vožnju natrag (poklopac prtljažnika)
)Otvorite pr tljažnik i skinite poklopac
svjetala. )Odspojite konektor svjetla. )Skinite maticu kojom je svjetlo pričvršćeno.
)
Svjetlo oprezno izvadite s vanjske strane. )
Skinite pjenastu brtvenu traku. )Okrenite držač žarulje za četvrtinu kruga i
zamijenite neispravnu žarulju.
Pri postavljanju, postupite obrnutim redoslijedom.
