2011 Peugeot 508 Vodič za korisnike (in Croatian)

7
167
!
!
Sigurnost

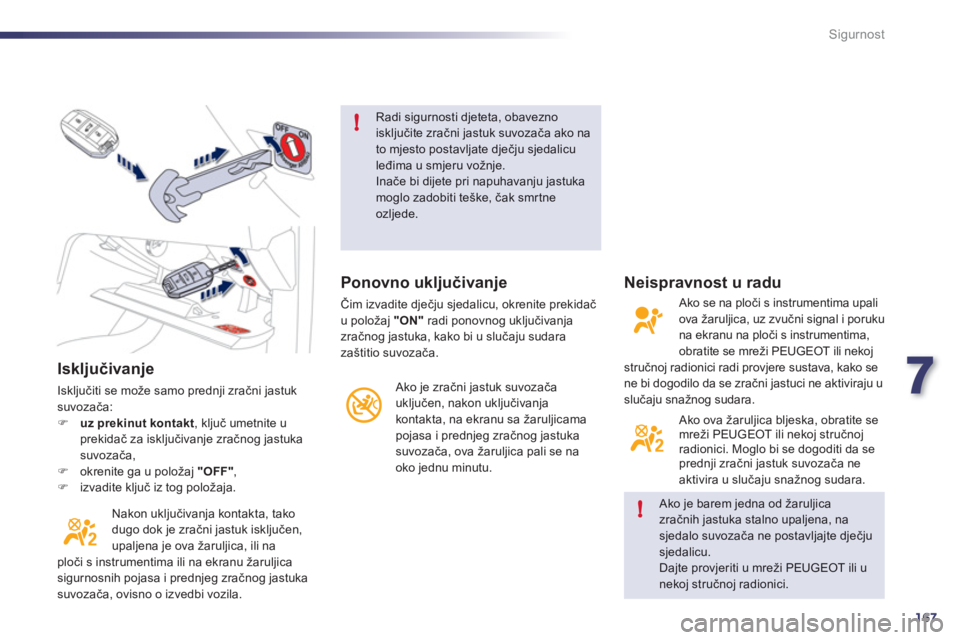

Isključivanje

Isključiti se mo

168
!
Sigurnost
Bočni zračni jastuci
Aktiviranje
Napuhuju se na samo jednoj strani vozila uslučaju sna

7
169
!

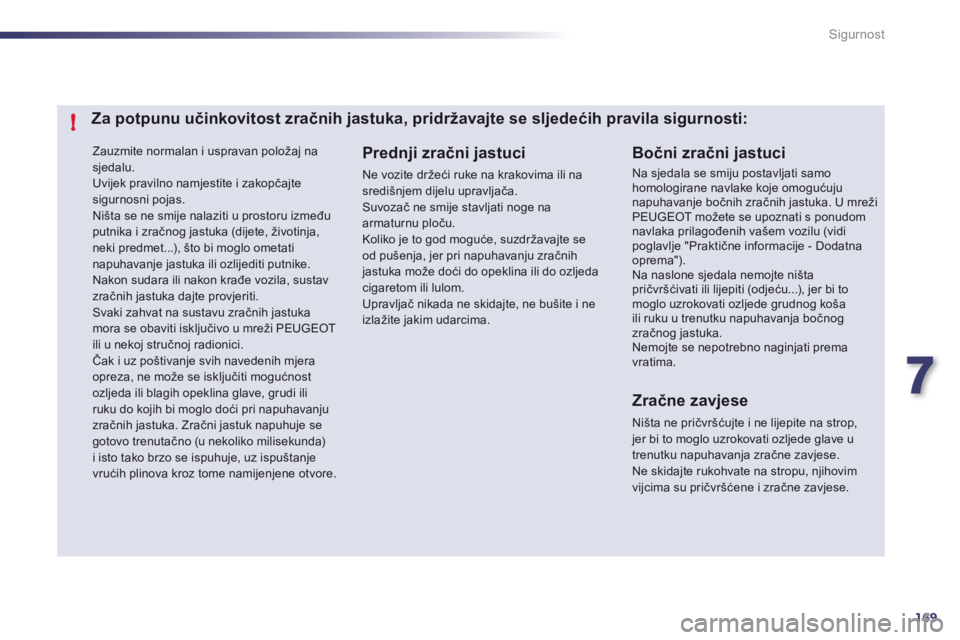

Sigurnost
Zauzmite normalan i uspravan položaj na
sjedalu.
Uvijek pravilno namjestite i zakopčajtesigurnosni pojas.
Ni

170
Praktične informacije
prtljažnika. To
je kompletan sustav koji se sastoji od
kompresora i uloška sa sredstvom za ispunu i
ko
ji omogućuje privremeni popravak gume,
kako biste mogli otići do najbliže radionice.
Predviđen je za popravak većine oštećenja gume, na gaznoj površini ili na boku gume.

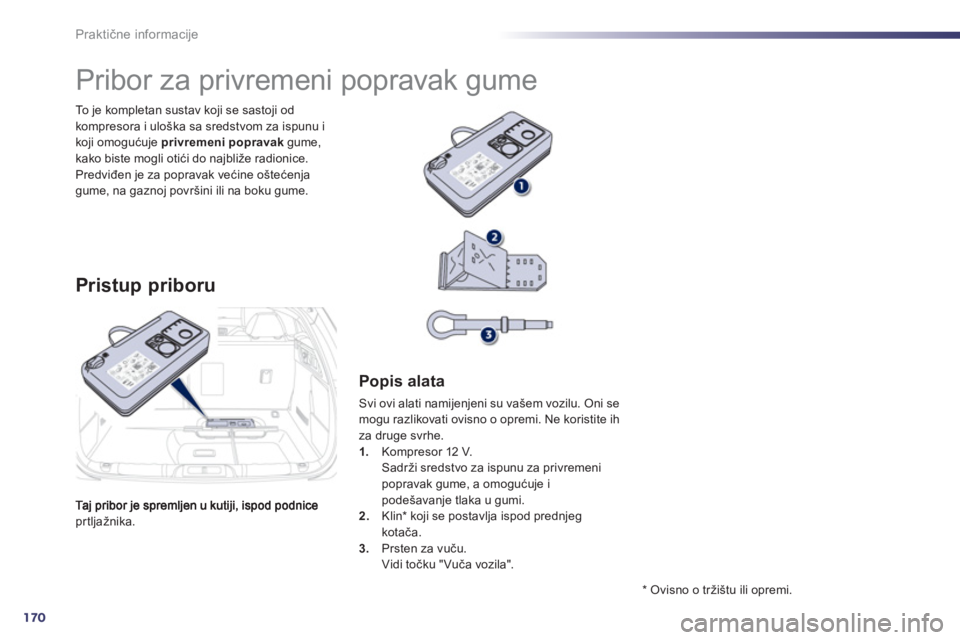

Pribor za privremeni popravak gume
Pristup priboru



Popis alata

Svi ovi alati namijenjeni su vašem vozilu. Oni se
mogu razlikovati ovisno o opremi. Ne koristite ih
za druge svrhe. 1.Kompresor 12 V.
Sadrži sredstvo za ispunu za privremeni
popravak gume, a omogućuje i
podešavanje tlaka u gumi.
2. Klin *
koji se postavlja ispod prednjeg kotača.3.
Prsten za vuču.
Vidi točku "Vuča vozila".

*
Ovisno o tržištu ili opremi.

8
171
i
Praktične informacije
A.Prekidač položaja "Popravak" ili
"Napuhivanje".B.Prekidač za uključivanje "I"
/isključivanje "O".C.Tipka za ispuhavanje. D.Manometar (bar ili psi).E.
Pretinac koji sadrži:
- kabel s adapterom za utičnicu 12 V,
- razne nastavke za napuhivanje (lopte, gume na biciklu...),


Opis pribora
F.
Uložak sa sredstvom za ispunu. G.
Bijela cijev s čepom za popravak. H.Crna cijev za napuhivanje.I.Naljepnica s ograničenjem brzine.


Naljepnicu s ograničenjem brzine Izalijepite na upravljač da vas podsjećada je na vozilu kotač za privremenuupotrebu. S gumom popravljenom ovim priborom ne vozite brže od 80 km/h.

172
!i
Praktične informacije

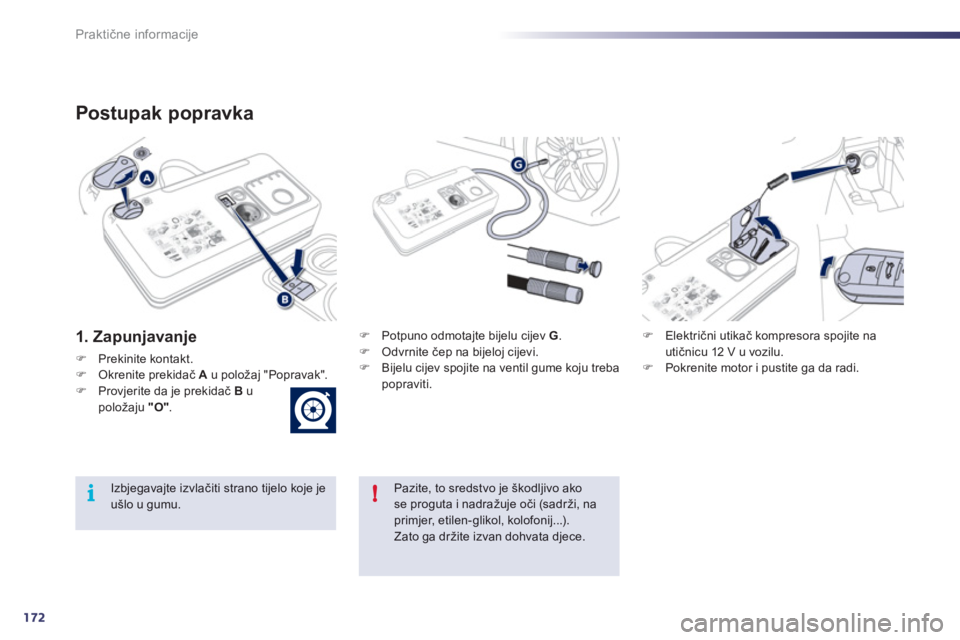

Postupak popravka
1. Z apunjavanje
)Prekinite kontakt.)Okrenite prekidač A
u položaj "Popravak".)Provjerite da je prekidač B
upoložaju "O".
)
Potpuno odmotajte bijelu cijev G.)
Odvrnite čep na bijeloj cijevi. )
Bijelu cijev spojite na ventil gume koju treba
popraviti.
)Električni utikač kompresora spojite na utičnicu 12 V u vozilu. )Pokrenite motor i pustite ga da radi.
Pazite, to sredstvo je škodljivo ako se proguta i nadražuje oči (sadrži, naprimjer, etilen-glikol, kolofonij...).Zato ga držite izvan dohvata djece.


Izbjegavajte izvlačiti strano tijelo koje jeušlo u gumu.

8
173
i
i
Praktične informacije

Ako se nakon oko pet do sedam minuta ne može postići taj tlak, guma se ne može popraviti; obratite se mrežiPEUGEOT ili nekoj stručnoj radionici dase pobrine za vaše vozilo.
)Uključite kompresor postavljanjem prekidača B
u položaj "I"
i pustite ga daradi dok se ne postigne tlak u gumi od
2,0 bara.
Sredstvo za ispunu ubrizgava se u gumupod tlakom; ne odspajajte cijev od ventila
za vrijeme tog postupka (opasnost od prskanja).
) Skinite pribor i zavrnite čep na bijelu cijev.
Pazite da se vozilo ne zaprlja ostacima
tekućine. Držite pribor nadohvat ruke.
)
Odmah počnite voziti, prijeđite oko pet kilometara, umjerenom brzinom (između
20 i 60 km/h), da ubrizgano sredstvo zapuni oštećenje.)
Zaustavite se i provjerite popravljeno
mjesto i tlak u gumi pomoću pribora.



Otkrivanje preniskog tlaka u gumama
Ako je vozilo opremljeno funkcijomotkrivanja preniskog tlaka u gumama, žaruljica preniskog tlaka uvijek ćebiti upaljena nakon popravka kotača, do reinicijalizacije sustava u mrežiPEUGEOT ili u nekoj stručnoj radionici.

174
!
Praktične informacije

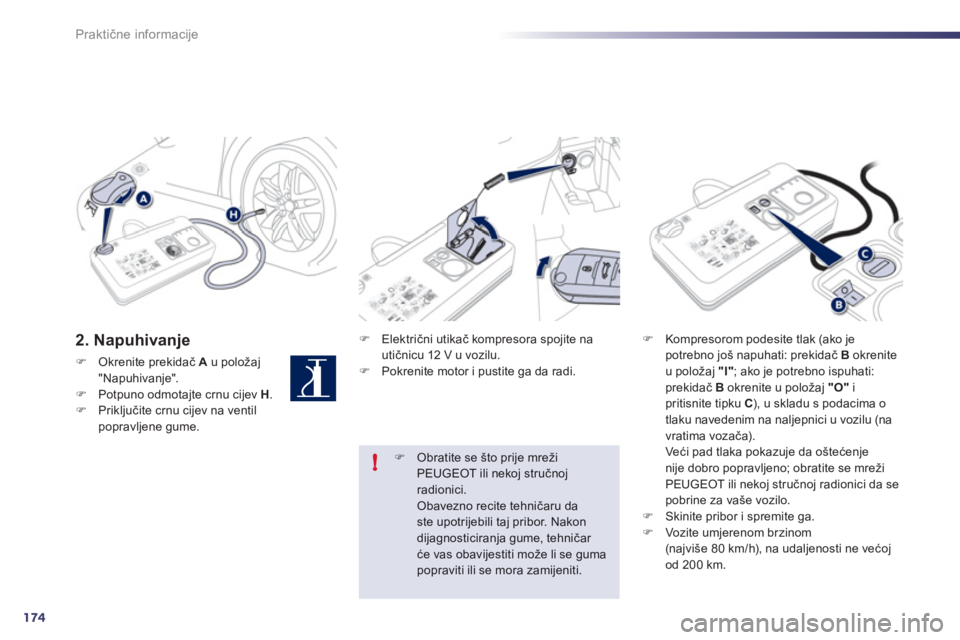

2. Napuhivanje
)Okrenite prekidač A
u položaj"Napuhivanje".)Potpuno odmotajte crnu cijev H.)Priključite crnu cijev na ventilpopravljene gume.
)
Električni utikač kompresora spojite nautičnicu 12 V u vozilu.)
Pokrenite motor i pustite ga da radi.
)Kompresorom podesite tlak (ako je potrebno još napuhati: prekidač Bokreniteu položaj "I"; ako je potrebno ispuhati: prekidač B
okrenite u položaj "O"
i pritisnite tipku C ), u skladu s podacima o
tlaku navedenim na naljepnici u vozilu (na
vratima vozača).
Veći pad tlaka pokazuje da oštećenjenije dobro popravljeno; obratite se mreži
PEUGEOT ili nekoj stručnoj radionici da se pobrine za vaše vozilo.)Skinite pribor i spremite ga. )Vozite umjerenom brzinom
(najviše 80 km/h), na udaljenosti ne većojod 200 km.
)Obratite se što prije mrežiPEUGEOT ili nekoj stručnoj radionici.Obavezno recite tehničaru da ste upotrijebili taj pribor. Nakon
dijagnosticiranja gume, tehničar će vas obavijestiti mo
