2011 Peugeot 308 SW BL Priročnik za lastnika (in Slovenian)

11
!
!
!
191
PRAKTIČNE INFORMACIJE


Nevarnost električnega šoka
Ksenonsko žarnico (D1S-35W)
morajo zamenjati v PEUGEOTOVI
servisni mreži ali v usposobljeni
servisni delavnici.

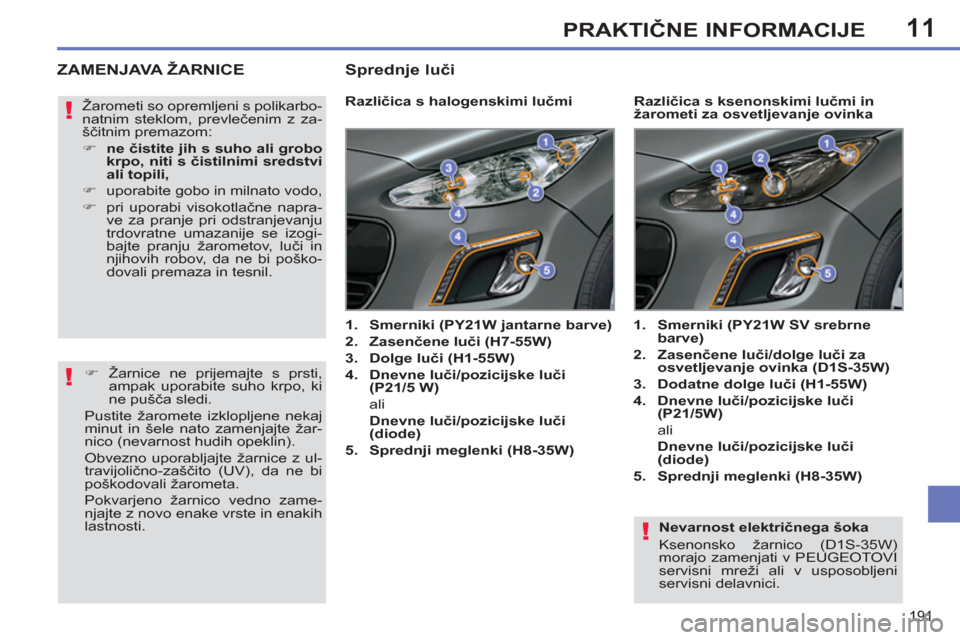

ZAMENJAVA ŽARNICE








Različica s halogenskimi lučmi


1.
Smerniki (PY21W jantarne barve)


2.
Zasenčene luči (H7-55W)


3.
Dolge luči (H1-55W)


4.
Dnevne luči/pozicijske luči
(P21/5 W)

ali
Dnevne luči/pozicijske luči
(diode)


5.
Sprednji meglenki (H8-35W)





1.
Smerniki (PY21W SV srebrne
barve)


2.
Zasenčene luči/dolge luči za
osvetljevanje ovinka (D1S-35W)


3.
Dodatne dolge luči (H1-55W)


4.
Dnevne luči/pozicijske luči
(P21/5W)

ali
Dnevne luči/pozicijske luči
(diode)


5.
Sprednji meglenki (H8-35W)






























Različica s ksenonskimi lučmi in
žarometi za osvetljevanje ovinka Žarometi so opremljeni s polikarbo-
natnim steklom, prevlečenim z za-
ščitnim premazom:


)
ne čistite jih s suho ali grobo
krpo, niti s čistilnimi sredstvi
ali topili,


)
uporabite gobo in milnato vodo,

)
pri uporabi visokotlačne napra-
ve za pranje pri odstranjevanju
trdovratne umazanije se izogi-
bajte pranju žarometov, luči in
njihovih robov, da ne bi poško-
dovali premaza in tesnil.



)
Žarnice ne prijemajte s prsti,
ampak uporabite suho krpo, ki
ne pušča sledi.
Pustite žaromete izklopljene nekaj
minut in šele nato zamenjajte žar-
nico (nevarnost hudih opeklin).
Obvezno uporabljajte žarnice z ul-
travijolično-zaščito (UV), da ne bi
poškodovali žarometa.
Pokvarjeno žarnico vedno zame-
njajte z novo enake vrste in enakih
lastnosti.


Sprednje luči

11
i
!
192
PRAKTIČNE INFORMACIJE

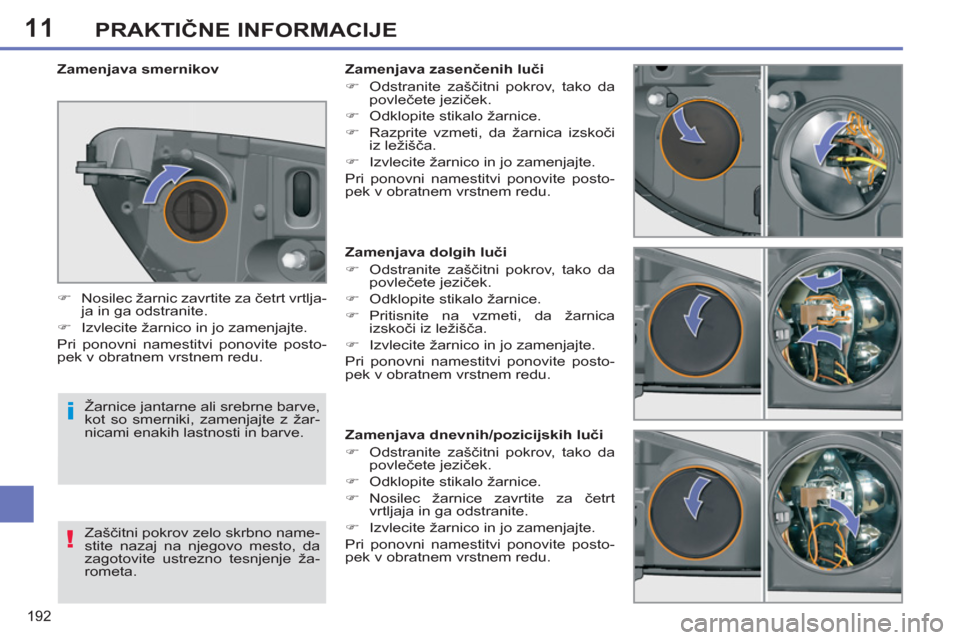

Zamenjava dolgih luči


)
Odstranite zaščitni pokrov, tako da
povlečete jeziček.

)
Odklopite stikalo žarnice.

)
Pritisnite na vzmeti, da žarnica
izskoči iz ležišča.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.

Zamenjava dnevnih/pozicijskih luči


)
Odstranite zaščitni pokrov, tako da
povlečete jeziček.

)
Odklopite stikalo žarnice.

)
Nosilec žarnice zavrtite za četrt
vrtljaja in ga odstranite.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.






Zamenjava zasenčenih luči


)
Odstranite zaščitni pokrov, tako da
povlečete jeziček.

)
Odklopite stikalo žarnice.

)
Razprite vzmeti, da žarnica izskoči
iz ležišča.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.


Zamenjava smernikov


)
Nosilec žarnic zavrtite za četrt vrtlja-
ja in ga odstranite.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Žarnice jantarne ali srebrne barve,
kot so smerniki, zamenjajte z žar-
nicami enakih lastnosti in barve.
Zaščitni pokrov zelo skrbno name-
stite nazaj na njegovo mesto, da
zagotovite ustrezno tesnjenje ža-
rometa.

11PRAKTIČNE INFORMACIJE








Zamenjava sprednjih meglenk


)
Izvijač vtaknite proti sredini bočnega
smernika, med njim in podstavkom
vzvratnega ogledala.

)
Nagnite izvijač, da izvlečete in od-
stranite smernik.

)
Odklopite konektor smernika.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Smernik si priskrbite v PEUGEOTOVI
servisni mreži ali v usposobljeni servi-
sni delavnici.

Zamenjava integriranega bočnega
smernika
Za zamenjavo teh žarnic se obrnite na
PEUGEOTOVO servisno mrežo ali na
usposobljeno servisno delavnico.


Zamenjava žarnic dnevnih/
pozicijskih luči
Za zamenjavo teh svetlečih diod se obr-
nite na PEUGEOTOVO servisno mrežo
ali na usposobljeno servisno delavnico.

11
i
194
PRAKTIČNE INFORMACIJE

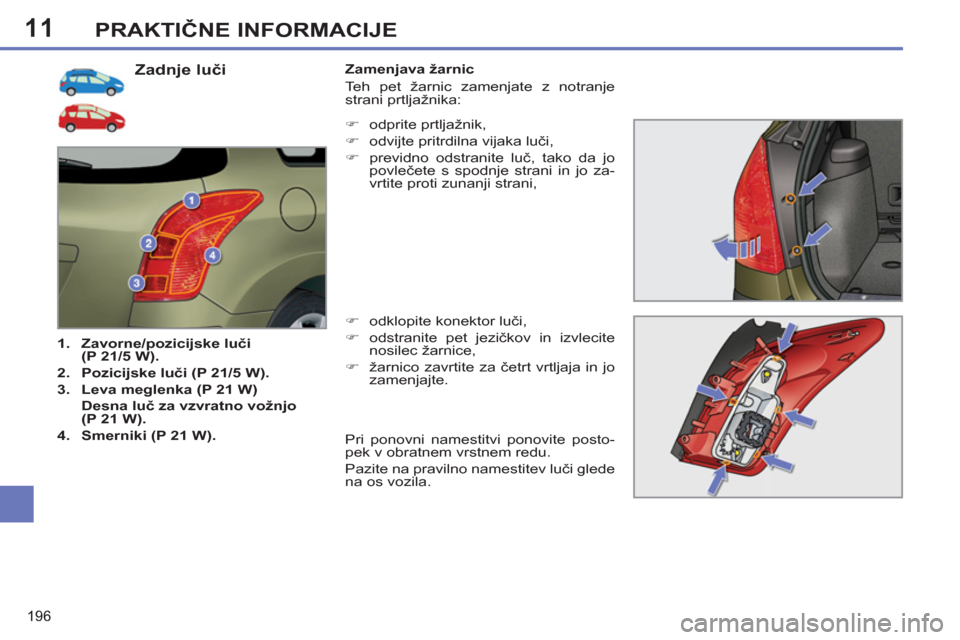

Zadnje luči



1.
Zavorne/pozicijske luči
(P 21/5 W).


2.
Pozicijske luči (P 21/5 W).


3.
Meglenka, na levi strani (P 21 W).


Luč za vzvratno vožnjo,
na desni strani (P 21 W).


4.
Smerniki (P 21 W).


Zamenjava luči
Teh pet žarnic menjajte z zunanje strani
prtljažnika:

)
odstranite obe pritrdilni matici luči,

)
z zunanje strani previdno izvlecite
luč,

)
odklopite konektor luči,

)
pritisnite na štiri jezičke in izvlecite
nosilec luči,

)
žarnico zavrtite za četrt vrtljaja in jo
zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Če je vozilo opremljeno z avdio sis-
temom JBL, na desni strani, najprej
odstranite tri pritrdilne vijake, nato
pa prestavite ohišje.

)
desna stran: za dostop odstranite
pokrov,

)
leva stran: pritrdilni vijak zavrtite
za četrt vrtljaja in odstranite pokrov
ohišja,

)
odpnite ohišje,

11
195
PRAKTIČNE INFORMACIJE


Zamenjava tretje zavorne luči
(4 žarnice W 5 W)


)
Z leve proti desni strani odpnite
zgornjo oblogo pokrova prtljažnika.

)
Odvijte obe pritrdilni matici A
na luči.

)
Odpnite osrednji podstavek luči.

)
Z zunanje strani izvlecite luč.

)
Odklopite konektor nosilca luči in
cev za pranje stekla.

)
Odpnite nosilec luči, tako da priti-
snete na jezička B
.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Ne pritiskajte na luč, ko privijate matice.
Zamenjava luči za osvetlitev
registrske tablice (W 5 W)


)
Izvijač vtaknite v eno od zunanjih
odprtin pokrova.

)
Potisnite ga proti zunanji strani, da
ga odpnete.

)
Odstranite pokrov.

)
Izvlecite žarnico in jo zamenjajte.

11
196
PRAKTIČNE INFORMACIJE































Zadnje luči



1.
Zavorne/pozicijske luči
(P 21/5 W).


2.
Pozicijske luči (P 21/5 W).


3.
Leva meglenka

(P 21 W)


Desna luč za vzvratno vožnjo


(P 21 W).


4.
Smerniki (P 21 W)

.
Zamenjava žarnic
Teh pet žarnic zamenjate z notranje
strani prtljažnika:

)
odklopite konektor luči,

)
odstranite pet jezičkov in izvlecite
nosilec žarnice,

)
žarnico zavrtite za četrt vrtljaja in jo
zamenjajte.

)
odprite prtljažnik,

)
odvijte pritrdilna vijaka luči,

)
previdno odstranite luč, tako da jo
povlečete s spodnje strani in jo za-
vrtite proti zunanji strani,
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Pazite na pravilno namestitev luči glede
na os vozila.

11PRAKTIČNE INFORMACIJE


Zamenjava luči za osvetlitev
registrske tablice (W 5 W)


)
V eno od zunanjih odprtin na prozor-
nem pokrovu vstavite izvijač.

)
Odpnite ga s pritiskom navzven.

)
Odstranite pokrov.

)
Izvlecite žarnico in jo zamenjajte.

















Zamenjava tretje zavorne luči
(SW - 4 žarnice W 5 W)


)
Z luči odstranite pritrditveni matici A
.

)
Z zunanje strani izvlecite luč.

)
Odklopite konektor luči in cev za
pranje stekla.

)
Nosilec okvarjene žarnice zavrtite
za četrt vrtljaja.

)
Odstranite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Med privijanjem matic ne pritiskajte na
luč.


Zamenjava tretje zavorne luči
(SW - diode)
Glede zamenjave diod se obrnite na
PEUGEOTOVO servisno mrežo ali na
usposobljeno servisno delavnico.

11
!
i
198
PRAKTIČNE INFORMACIJE

PEUGEOT zavrača vsakršno od-
govornost za stroške popravila vo-
zila ali nepravilno delovanje zaradi
vgradnje dodatne opreme, ki je ni
dobavil in priporočil PEUGEOT, in
ni bila vgrajena po njegovih navodi-
lih, kar še zlasti velja za vse doda-
tno vgrajene naprave, katerih tok
presega 10 miliamperov.

Namestitev dodatne električne
opreme
Električni tokokrog je zasnovan
za delovanje serijske ali dodatne
opreme.
Pred vgradnjo druge opreme ali
dodatne električne opreme se o
tem posvetujte s strokovnjakom v
PEUGEOTOVI servisni mreži ali v
usposobljeni servisni delavnici.

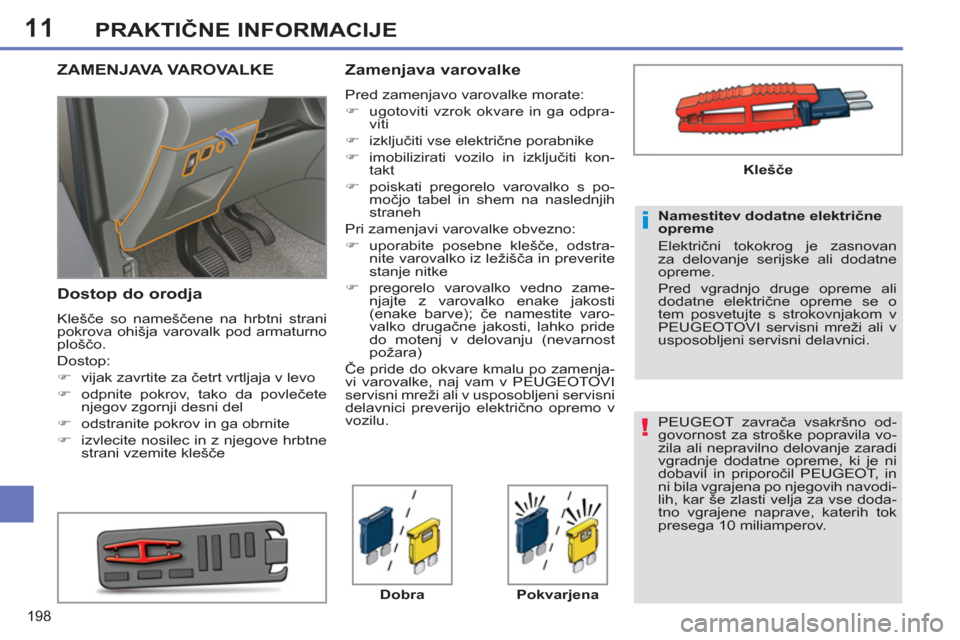

ZAMENJAVA VAROVALKE

Dostop do orodja

Klešče so nameščene na hrbtni strani
pokrova ohišja varovalk pod armaturno
ploščo.
Dostop:


)
vijak zavrtite za četrt vrtljaja v levo

)
odpnite pokrov, tako da povlečete
njegov zgornji desni del

)
odstranite pokrov in ga obrnite

)
izvlecite nosilec in z njegove hrbtne
strani vzemite klešče



Zamenjava varovalke

Pred zamenjavo varovalke morate:


)
ugotoviti vzrok okvare in ga odpra-
viti

)
izključiti vse električne porabnike

)
imobilizirati vozilo in izključiti kon-
takt

)
poiskati pregorelo varovalko s po-
močjo tabel in shem na naslednjih
straneh
Pri zamenjavi varovalke obvezno:


)
uporabite posebne klešče, odstra-
nite varovalko iz ležišča in preverite
stanje nitke

)
pregorelo varovalko vedno zame-
njajte z varovalko enake jakosti
(enake barve); če namestite varo-
valko drugačne jakosti, lahko pride
do motenj v delovanju (nevarnost
požara)
Če pride do okvare kmalu po zamenja-
vi varovalke, naj vam v PEUGEOTOVI
servisni mreži ali v usposobljeni servisni
delavnici preverijo električno opremo v
vozilu.

Dobra

Pokvarjena

Klešče
