2011 Peugeot 308 SW BL Ägarmanual (in Swedish)

7
127
BARNSÄKERHET
PLACERING AV BILBARNSTOLAR SOM FÄSTS MED HJÄLP AV SÄKERHETSBÄLTET
Enligt de europeiska bestämmelserna visar denna tabell de olika möjligheterna för montering av bilbarnstolar som
fästs med hjälp av säkerhetsbältet och har godkänts som universella barnstolar (a) beroende på barnets vikt och
på platsen i bilen.
(a) Universell bilbarnstol: bilbarnstol som kan monteras i alla bilar och fästas med säkerhetsbältet.
(b) Grupp 0: från födseln till 10 kg. Korgar och bilsängar får inte installeras på frampassagerarens plats.
(c) Ta reda på lagen som gäller i ditt land innan du monterar en bilbarnstol på denna plats.

U
: plats som är anpassad för montering av en bilbarnstol som som fästs med hjälp av säkerhetsbältet och har godkänts som
universell barnstol i bakåtvänt läge eller framåtvänt läge.

U(R1)
: som U
, med bilsätet inställt i mellanläge i längdriktningen.

U(R2)
: som U
, med bilsätet inställt i dess högsta läge. OBS: För Sverige, kontakta din lokala Peugeotåterförsäljare för mer
information.

*
Nackstödet skall tas bort från sittplatsen och ställas undan.

Plats



Barnets vikt/
ungefärlig ålder


Under 13 kg

(grupp 0 (b)
och 0+)
Upp till ≈ 1 år

Från 9 till 18 kg

(grupp 1)
Från 1 till ≈ 3 år

Från 15 till 25 kg

(grupp 2)
Från 3 till ≈ 6 år

Från 22 till 36 kg

(grupp 3)
Från 6 till ≈ 10 år

Frampassagerarens säte (c)



- fast


U(R1)



U(R1)



U(R1)



U(R1)





- ställbar
i höjdled


U(R2)



U(R2)



U(R2)



U(R2)



Yttre platser
i baksätet

U



U

*


U

*


U

*


Mittplats i baksätet

U



U

*


U

*


U

*

7
128
BARNSÄKERHET
PLATS FÖR BILBARNSTOLAR SOM FÄSTS MED BILBÄLTET
Enligt de europeiska bestämmelserna ger följande tabell information om möjligheterna till montering av en bil-
barnstolar som fästs med bilbältet och som godkänts som universella bilbarnstolar (a), beroende på barnets vikt
och utrymmet i bilen:
(a) Universell bilbarnstol: bilbarnstol
som kan monteras i alla bilar med
säkerhetsbältet.
(b) Grupp 0: från födseln till 10 kg. Kor-
gar och bilsängar får inte installeras
på frampassagerarens plats.

Plats



Barnets vikt
/ungefärliga ålder


Vikt under 13 kg


(grupp 0 (b)
och 0+)
Upp till ca 1 år

Mellan 9 och
18 kg


(grupp 1)
Från 1 till ca 3 år

Mellan 15 och
25 kg


(grupp 2)
Från 3 till ca 6 år

Mellan 22 och
36 kg


(grupp 3)
Från 6 till ca 10 år


1:a
raden

Frampassagerarens säte (c)








- Fast säte

U(R1)



U(R1)



U(R1)



U(R1)


- Med höjdinställning

U(R2)



U(R2)



U(R2)



U(R2)




2:a
raden

På sidan
Omplacerat säte

U



U



U



U


mitten
Mittsäte


U



U



U



U




3:e
raden

På sidan
Extra säte

U



U



U



U


På sidan
Säte, 2:a raden

U



U



U



U


(c) Ta reda på lagen som gäller i landet
innan du monterar en bilbarnstol på
denna plats.

U
: plats som är anpassad till montering
av "universell" bilbarnstol som fästs
med bilbältet, i bakåtvänt läge och/
eller i framåtvänt läge.
U(R1)
: som U
, med bilsätet inställt i
mellanläge i längdriktningen.

U(R2)
:
som U
, men bilsätet skall vara in-
ställt i sitt högsta läge och maximalt
bakåtskjutet. OBS: För Sverige,
kontakta din lokala PEUGEOT
återförsäljare för mer information.

7
!
129
BARNSÄKERHET
RÅD OM BILBARNSTOLAR


Montering av en bälteskudde
Den del av bältet som är avsedd för
bröstkorgen skall placeras på barnets
axel utan att röra vid halsen.
Kontrollera att bältets höftdel ligger an
på rätt sätt över barnets lår.
PEUGEOT rekommenderar använd-
ning av en bälteskudde med ryggstöd,
utrustad med en bältesstyrning i axel-
höjd.
Av säkerhetsskäl ska du inte lämna:


- ett eller fl era barn ensamma i en
bil utan tillsyn,

- ett barn eller ett djur i en bil som
står i solen, med stängda fönster-
rutor,

- nycklarna inom räckhåll för barn
inne i bilen.
Använd barnlåset för att hindra att bil-
dörrarna och rutorna i baksätet öppnas
av misstag.
Kom ihåg att inte öppna bakrutorna
mer än en tredjedel.
Förse bakrutorna med solskydd, för
att skydda små barn mot solsken.
En felaktig montering av en bilbarnstol
i bilen kan äventyra barnets skydd i
händelse av kollision.
Kom ihåg att spänna fast bilbältena el-
ler bilbarnstolens sele med så lite mel-
lanrum som möjligt runt barnets kropp,
även på korta sträckor.
När bilbarnstolen monteras med hjälp
av säkerhetsbältet bör du kontrollera
att detta är ordentligt sträckt och att
barnstolen hålls fast stadigt på bilsä-
tet. Skjut fram sätet om så behövs.
För optimal montering av en framåt-
vänd bilbarnstol bör du kontrollera att
dess ryggstöd vilar mot bilsätets rygg-
stöd och att nackstödet inte stör.
Om du behöver ta bort nackstödet bör
du kontrollera att det är väl undanstop-
pat eller fastsatt, för att undvika att det
förvandlas till en projektil vid en häftig
inbromsning. Barn under 10 år får inte transporteras
i framåtvänt läge på frampassagera-
rens plats, om inte de bakre sittplat-
serna redan är upptagna av andra
barn eller om de bakre stolarna inte
kan användas eller har tagits bort.
Koppla bort passagerarens krockkud-
de så fort en bilbarnstol av bakåtvänd
typ monteras i framsätet.
Annars riskerar barnet att skadas allvar-
ligt eller dödas då krockkudden löser ut.

7
i
130
BARNSÄKERHET

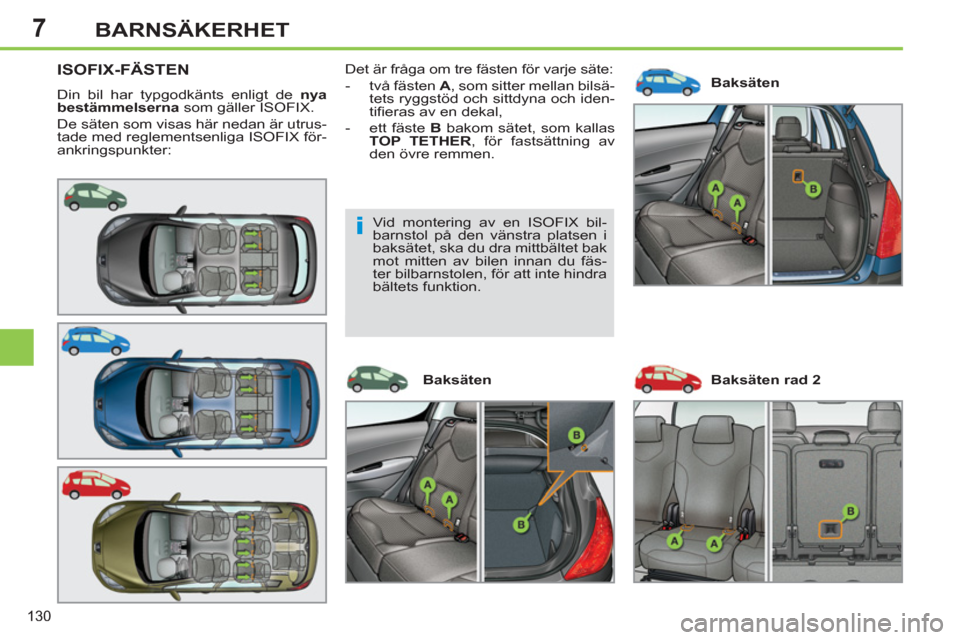

ISOFIX-FÄSTEN
Din bil har typgodkänts enligt de nya
bestämmelserna
som gäller ISOFIX.
De säten som visas här nedan är utrus-
tade med reglementsenliga ISOFIX för-
ankringspunkter: Baksäten Det är fråga om tre fästen för varje säte:


- två fästen A
, som sitter mellan bilsä-
tets ryggstöd och sittdyna och iden-
tifi eras av en dekal,

- ett fäste B
bakom sätet, som kallas
TOP TETHER
, för fastsättning av
den övre remmen.


Baksäten Baksäten rad 2

Vid montering av en ISOFIX bil-
barnstol på den vänstra platsen i
baksätet, ska du dra mittbältet bak
mot mitten av bilen innan du fäs-
ter bilbarnstolen, för att inte hindra
bältets funktion.

7
i
!
i
131
BARNSÄKERHET
Dessa bilbarnstolar kan även användas på sittplatser som inte är utrustade
med ISOFIX-fästen. I så fall måste de fästas vid bilsätet med hjälp av tre-
punktsbältet.

Följ monteringsanvisningarna som lämnas av tillverkaren.

ISOFIX-BILBARNSTOL SOM REKOMMENDERAS AV PEUGEOT
OCH SOM ÄR GODKÄND FÖR DIN BIL


RÖMER Duo Plus ISOFIX
(storleksklass B1
)


Grupp 1: mellan 9 och 18 kg





Monteras i framåtvänt läge.
Är utrustad med en övre rem som skall fästas vid
det övre fästet B
, som kallas TOP TETHER.
Bilbarnstolen kan användas i tre lägen: sittande
läge, viloläge och liggande läge. Fastsättningssystemet ISOFIX säkrar
en pålitlig, stadig och snabb montering
av en bilbarnstol i bilen.

Bilbarnstolarna ISOFIX
är utrustade
med två låsanordningar som lätt kan
fästas vid de två fästena A
.
Vissa bilbarnstolar har dessutom en
övre rem
som skall fästas vid fästet B
.
En felaktig montering av en bil-
barnstol i bilen innebär risker för
barnet i händelse av kollision.
För att ta reda på vilka bilbarnstolar
av typen ISOFIX som kan monteras
i bilen, se tabellen.
Fäst denna rem så här: lyft upp nackstödet på bil-
sätet och för kroken genom. Fäst sedan kroken
vid fäste B
och spänn åt den övre remmen. OBS:
FÖR SVERIGE, KONTAKTA DIN LOKALA ÅTER-
FÖRSÄLJARE FÖR MER INFORMATION.

7
132
BARNSÄKERHET
TABELL FÖR PLACERING AV ISOFIX-BARNSTOLAR
I enlighet med EU:s bestämmelser anges i följande tabell möjligheterna att montera ISOFIX-barnstolar på de
platser i bilen som är utrustade med ISOFIX-fästen.
På universella och halvuniversella ISOFIX-barnstolar anges dess storleksklass, som symboliseras med en
bokstav mellan A
och G
, på barnbilstolen bredvid ISOFIX-logon.

IUF:
plats som är lämplig för montering av en universell framåtvänd ISOFIX-barnstol som fästs med den övre remmen.

IL-SU:
plats som är lämplig för montering av en halvuniversell ISOFIX-barnstol, vilket innebär något av följande:


- bakåtvänd montering, utrustad med en övre rem eller ett stöd,

- framåtvänd montering utrustad med stötta.

- en babylift utrustad med en övre rem eller ett stöd.
Om fastsättning av den övre remmen kan du läsa i avsnittet "ISOFIX-fästen". OBS! För Sverige, kontakta din lokala
återförsäljare för mer information.

*
Babyliftar och bilsängar får inte installeras på frampassagerarens plats.

**
ISOFIX-babyliften som fästs vid de nedre öglorna på en ISOFIX-plats och upptar hela baksätet.



Barnets vikt
/ungefärlig ålder


Under 10 kg
(grupp 0)

Upp till 6 månader

Under 10 kg

(grupp 0)


Under
13 kg

(grupp 0+)

T.o.m. ca 1 år

9-18 kg (grupp 1)

Från 1 till ca 3 år


Typ av ISOFIX
- barnstol



Babylift

*


Bakåtvänt läge



Bakåtvänt läge



Framåtvänt läge




Storleksklass ISOFIX



F


G


C



D



E



C



D



A



B



B1




Universella och
halvuniversella ISOFIX-
barnstolar som kan
monteras på ytterplatserna
i baksätet



IL-SU

**


IL-SU



IL-SU



IUF

IL-SU

7
133
BARNSÄKERHET
TABELL FÖR PLACERING AV BARNSTOLAR AV TYPEN ISOFIX
Enligt den europeiska förordningen anges i följande tabell möjligheterna att montera ISOFIX bilbarnstolar på de
platser i bilen som är utrustade med ISOFIX-fästen.
På universella och halvuniversella ISOFIX bilbarnstolar anges dess storleksklass, som symboliseras med en bokstav mellan A

och G
, på barnbilstolen bredvid ISOFIX-logon.

IUF:
plats som är lämplig för montering av bilbarnstolen I
sofi x U
niversel i F
ramåtvänt läge som fästs med den övre remmen.

IL-SU:
plats som är lämplig för montering av en bilbarnstolen I
sofi x S
emi- U
niversel, vilket innebär något av följande:


- bakåtvänd montering, utrustad med en övre rem eller ett stöd,

- framåtvänd montering utrustad med stöd.

- en korg utrustad med en övre rem eller ett stöd.
Om fastsättning av den övre remmen kan du läsa i avsnittet "ISOFIX-fästen".

X:
plats som inte är lämplig för montering av en ISOFIX bilbarnstol av angiven storlek. OBS: För Sverige, kontakta din lokala PEUGEOTåterförsäljare för mer information.





Barnets vikt
/ungefärlig ålder


Under 10 kg
(grupp 0)

Upp till 6 månader

Under 10 kg
(grupp 0)

under 13 kg
(grupp 0+)

T.o.m. ca 1 år

9-18 kg (grupp 1)

Från 1 till ca 3 år


Typ av bilbarnstol ISOFIX





Korg*


bakåtvänt läge



bakåtvänt läge



framåtvänt läge




Storleksklass ISOFIX



F


G


C



D



E



C



D



A



B



B1




ISOFIX- platser
bak; stol i
2:a raden


Yttre



IL-SU



IL-SU



IL-SU



IUF

IL-SU




I mitten



X



IL-SU



IL-SU



IUF
IL-SU




Centrerade
yttre



X



IL-SU



IL-SU



IUF
IL-SU




ISOFIX-
platser bak;
2:a radens
stol monterad
i 3:e raden



Yttre



X



X



X



IUF
IL-SU



*
Korgar och "bilsängar" får inte installeras på frampassagerarens plats.

7
!
!
134
BARNSÄKERHET
Systemet är fristående och ersätter
under inga omständigheter centrall-
åsets reglage.
Kontrollera barnlåsets status varje
gång tändningen slås till.
Dra alltid ur tändningsnyckeln då
du går ur bilen, även om det bara
är för en kort stund.
I händelse av en häftig krock av-
aktiveras det elstyrda barnlåset
automatiskt, så att passagerarna i
baksätet kan ta sig ut.

MEKANISKT BARNLÅS

Mekaniskt system som används för att
hindra öppning av bakdörr med det inre
dörrhandtaget.
Reglaget är placerat på kanten av var-
dera bakdörren.


)
Vrid det röda reglaget med tänd-
ningsnyckeln till stopp:


- till vänster på vänster bakdörr,

- till höger på höger bakdörr.


ELMANÖVRERAT BARNLÅS

Fjärrstyrt system som används för att
hindra öppning av bakdörrarna med de
inre dörrhandtagen och användning av
de elstyrda fönsterhissarna i baksätet.
Reglaget är placerat på förardörren
tillsammans med de elektriska fönster-
hissreglagen.


)
Tryck på knappen.
Lampan på knappen tänds, åtföljd av
ett meddelande på multifunktionsdis-
playen.
Kontrollampan förblir tänd så länge som
barnlåset är aktiverat.
Låsning

Upplåsning


)
Vrid det röda reglaget med tänd-
ningsnyckeln till stopp:


- till höger på vänster bakdörr,

- till vänster på höger bakdörr.



Inkoppling
Urkoppling


)
Tryck en gång till på knappen.
Lampan på knappen släcks, åtföljd av
ett meddelande på multifunktionsdis-
playen.
Kontrollampan förblir släckt så länge
barnlåset är bortkopplat.
Alla andra indikeringar med lampan
anger en funktionsstörning i det elek-
triska barnlåset. Låt en PEUGEOT-
verkstad eller en annan kvalifi cerad
verkstad göra en kontroll.
