2011 Hyundai Santa Fe Handleiding (in Dutch)

Introductie
2
1

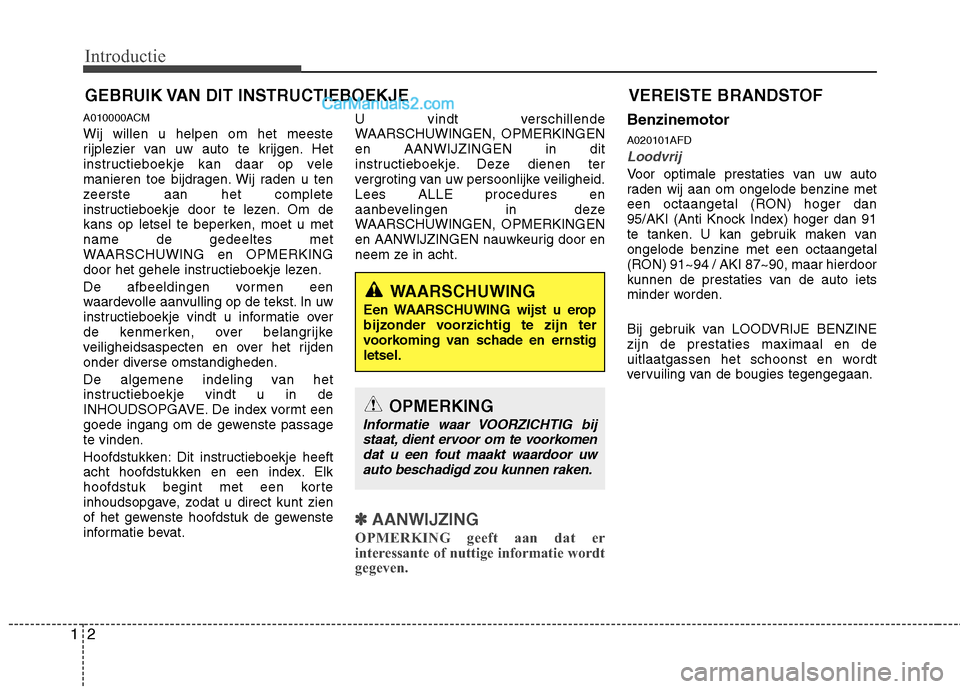

A010000ACM Wij willen u helpen om het meeste
rijplezier van uw auto te krijgen. Het
instructieboekje kan daar op vele
manieren toe bijdragen. Wij raden u ten
zeerste aan het complete
instructieboekje door te lezen. Om de
kans op letsel te beperken, moet u metname de gedeeltes met
WAARSCHUWING en OPMERKING
door het gehele instructieboekje lezen.
De afbeeldingen vormen een
waardevolle aanvulling op de tekst. In uw
instructieboekje vindt u informatie over
de kenmerken, over belangrijke
veiligheidsaspecten en over het rijden
onder diverse omstandigheden.
De algemene indeling van het
instructieboekje vindt u in de
INHOUDSOPGAVE. De index vormt een
goede ingang om de gewenste passagete vinden.
Hoofdstukken: Dit instructieboekje heeft
acht hoofdstukken en een index. Elk
hoofdstuk begint met een korte
inhoudsopgave, zodat u direct kunt zien
of het gewenste hoofdstuk de gewenste
informatie bevat. U vindt verschillende
WAARSCHUWINGEN, OPMERKINGENen AANWIJZINGEN in dit
instructieboekje. Deze dienen ter
vergroting van uw persoonlijke veiligheid.Lees ALLE procedures en
aanbevelingen in deze
WAARSCHUWINGEN, OPMERKINGEN
en AANWIJZINGEN nauwkeurig door en
neem ze in acht.
✽✽

AANWIJZING
OPMERKING geeft aan dat er
interessante of nuttige informatie wordt
gegeven.
Benzinemotor A020101AFD
Loodvrij
Voor optimale prestaties van uw auto
raden wij aan om ongelode benzine met
een octaangetal (RON) hoger dan
95/AKI (Anti Knock Index) hoger dan 91
te tanken. U kan gebruik maken vanongelode benzine met een octaangetal
(RON) 91~94 / AKI 87~90, maar hierdoor
kunnen de prestaties van de auto iets
minder worden.
Bij gebruik van LOODVRIJE BENZINE zijn de prestaties maximaal en de
uitlaatgassen het schoonst en wordt
vervuiling van de bougies tegengegaan.
GEBRUIK VAN DIT INSTRUCTIEBOEKJE VEREISTE BRANDSTOF
WAARSCHUWING
Een WAARSCHUWING wijst u erop
bijzonder voorzichtig te zijn ter
voorkoming van schade en ernstigletsel.
OPMERKING
Informatie waar VOORZICHTIG bij staat, dient ervoor om te voorkomendat u een fout maakt waardoor uw
auto beschadigd zou kunnen raken.

13
Introductie
A020102AFD
Loodhoudende benzine (indien van toepassing)
In sommige landen moet er
loodhoudende benzine worden gebruikt.Neem contact op met een officiële
Hyundai Erkend Reparateur om te
informeren of uw auto geschikt is voor
het gebruik van loodhoudende benzineof niet.
Het vereiste octaangetal voor loodhoudende benzine is gelijk aan dat
voor loodvrije benzine. A020103AUN
Benzine die alcohol en methanol
bevat
In sommige landen is naast benzine ook
gasohol verkrijgbaar. Dit is een mengsel
van benzine en ethanol of methanol.
Gebruik dit mengsel niet met meer dan
10% ethanol en gebruik geen benzine of
mengsel dat methanol bevat. Deze
brandstoffen kunnen rijproblemen en
schade aan het brandstofsysteem
veroorzaken.
Gebruik gasohol niet langer wanneer er
rijproblemen optreden.
Schade aan de auto of rijproblemen
vallen mogelijk niet onder de
fabrieksgarantie wanneer ze veroorzaakt
worden door het gebruik van:
1. Benzinemengsels met meer dan 10% ethanol.
2. Benzine of gasohol die methanol bevat.
3. Loodhoudende benzine.
WAARSCHUWING
• Probeer de tank niet verder te vullen nadat het vulpistool
automatisch is afgeslagen.
Controleer altijd of de tankdop goed vastgedraaid is, om morsen
van brandstof in geval van een
aanrijding te voorkomen.
OPMERKING
GEBRUIK NOOIT LOODHOUDENDE
BENZINE. Loodhoudende benzine
is schadelijk voor de katalysator ende lambdasensor van hetmotorregelsysteem en zal de emissieregeling nadelig
beïnvloeden.
Voeg nooit brandstofadditievenproducten toe aan hetbrandstofsysteem. (Neem voor
details contact op met een officiëleHYUNDAI Erkend Reparateur .)
OPMERKING
Gebruik nooit benzinemengsels diemethanol bevatten. Gebruik gasoholproducten niet langerwanneer er rijproblemen optreden.

Introductie
4
1

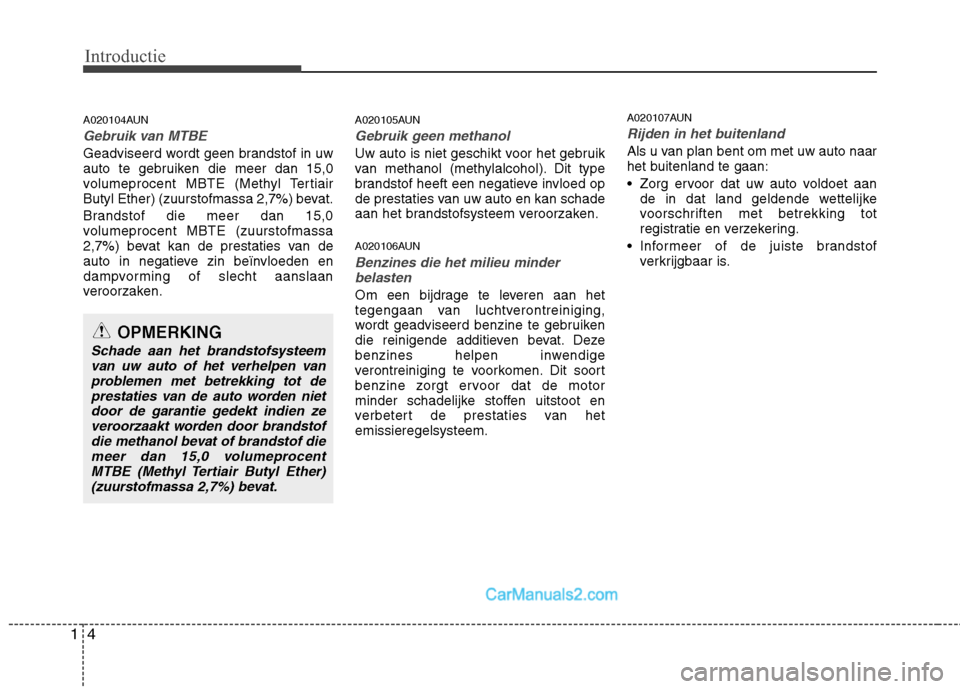

A020104AUN
Gebruik van MTBE
Geadviseerd wordt geen brandstof in uw
auto te gebruiken die meer dan 15,0
volumeprocent MBTE (Methyl Tertiair
Butyl Ether) (zuurstofmassa 2,7%) bevat.
Brandstof die meer dan 15,0
volumeprocent MBTE (zuurstofmassa
2,7%) bevat kan de prestaties van de
auto in negatieve zin beïnvloeden en
dampvorming of slecht aanslaan
veroorzaken. A020105AUN
Gebruik geen methanol
Uw auto is niet geschikt voor het gebruik
van methanol (methylalcohol). Dit type
brandstof heeft een negatieve invloed op
de prestaties van uw auto en kan schade
aan het brandstofsysteem veroorzaken.
A020106AUN
Benzines die het milieu minder
belasten
Om een bijdrage te leveren aan het
tegengaan van luchtverontreiniging,
wordt geadviseerd benzine te gebruiken
die reinigende additieven bevat. Deze
benzines helpen inwendige
verontreiniging te voorkomen. Dit soort
benzine zorgt ervoor dat de motor
minder schadelijke stoffen uitstoot en
verbetert de prestaties van hetemissieregelsysteem. A020107AUN
Rijden in het buitenland
Als u van plan bent om met uw auto naar
het buitenland te gaan:
Zorg ervoor dat uw auto voldoet aan
de in dat land geldende wettelijke
voorschriften met betrekking tot
registratie en verzekering.
Informeer of de juiste brandstof verkrijgbaar is.
OPMERKING
Schade aan het brandstofsysteem
van uw auto of het verhelpen vanproblemen met betrekking tot deprestaties van de auto worden niet
door de garantie gedekt indien zeveroorzaakt worden door brandstofdie methanol bevat of brandstof die meer dan 15,0 volumeprocent
MTBE (Methyl Tertiair Butyl Ether) (zuurstofmassa 2,7%) bevat.

15
Introductie
Dieselmotor A020201CUN
Dieselbrandstof
Gebruik voor de dieselmotor alleen bij het
benzinestation verkrijgbare dieselbrandstof
die aan de EN 590-norm of vergelijkbaar
voldoet. (EN staat voor “European Norm”).
Gebruik geen dieselbrandstof die bestemd
is voor de scheepvaart, lichte stookoliën of
niet-goedgekeurde brandstoftoevoegingen,aangezien dit de slijtage zal bespoedigen
en de motor en het brandstofsysteem kan
beschadigen. Het gebruik van niet-
goedgekeurde brandstoffen en/of
brandstoftoevoegingen heeft een beperking
van de garantie tot gevolg.
Het cetaangetal van de dieselbrandstof
voor uw auto moet hoger zijn dan 51. Als er
twee soorten diesel leverbaar zijn, moet
afhankelijk van de temperatuur worden
gekozen voor zomer- of winterdiesel.
Boven -5°C (23°F) ... Zomerkwaliteitdieselbrandstof
Onder -5°C (23°F) ... Winterkwaliteit dieselbrandstof
Zorg ervoor dat de brandstoftank niet leeg
raakt. Als de motor door brandstoftekort
afslaat, moeten de brandstofcircuits volledig
worden ontlucht voordat de motor weer kan
worden gestart. A020202BUN
Biodiesel
Commercieel verstrekte dieselmengsels
met niet meer dan 7% biodiesel, bekendonder de naam "B7 Diesel", kunnen in uw
auto worden gebruikt als de biodiesel
voldoet aan de norm EN 14214 of
gelijkwaardig. (EN betekent: "Europese
Norm"). Het gebruik van biobrandstoffen
met meer dan 7% raapzaadmethylester
(RME), vetzuurmethylester (FAME),
methylester uit plantaardige olie (VME) enz.
of een mengsel van diesel met biodiesel zal
leiden tot overmatige slijtage of
beschadiging van de motor en het
brandstofsysteem. Reparatie of vervanging
van versleten of beschadigde onderdelen
als gevolg van het gebruik van niet-
goedgekeurde brandstoffen valt niet onder
de fabrieksgarantie.
OPMERKING
Zorg ervoor dat er geen benzine of
water in de brandstoftankterechtkomt. Als dat wel het gevalis moet de brandstoftank worden
afgetapt en moet hetbrandstofsysteem worden ontluchtom schade aan de brandstofpomp en de motor te voorkomen.
In de winter mag, om afslaan van de motor door uitvlokken van debrandstof te voorkomen, petroleumaan de brandstof worden toegevoegd als de temperatuur
daalt tot lager dan -10°C (14°F).Gebruik nooit meer dan 20%petroleum.
OPMERKING
Gebruik nooit brandstof (diesel, B7 biodiesel of een andere brandstof)die niet aan de meest actuelespecificaties van de
petrochemische industrie voldoet.
Gebruik nooit brandstoftoevoegingen endergelijke die niet door de fabrikant zijn aanbevolen of goedgekeurd.
OPMERKING - Dieselmotor
Het is raadzaam de aanbevolen
diesel voor dieselauto's uitgerustmet een DPF-systeem te gebruiken.Het gebruik van diesel met een hoog
zwavelgehalte (meer dan 50 ppmzwavel) en niet-gespecificeerdetoevoegingen kan ertoe leiden dat
het DPF-systeem beschadigd raakten er witte rook wordt uitgestoten.

Introductie
6
1

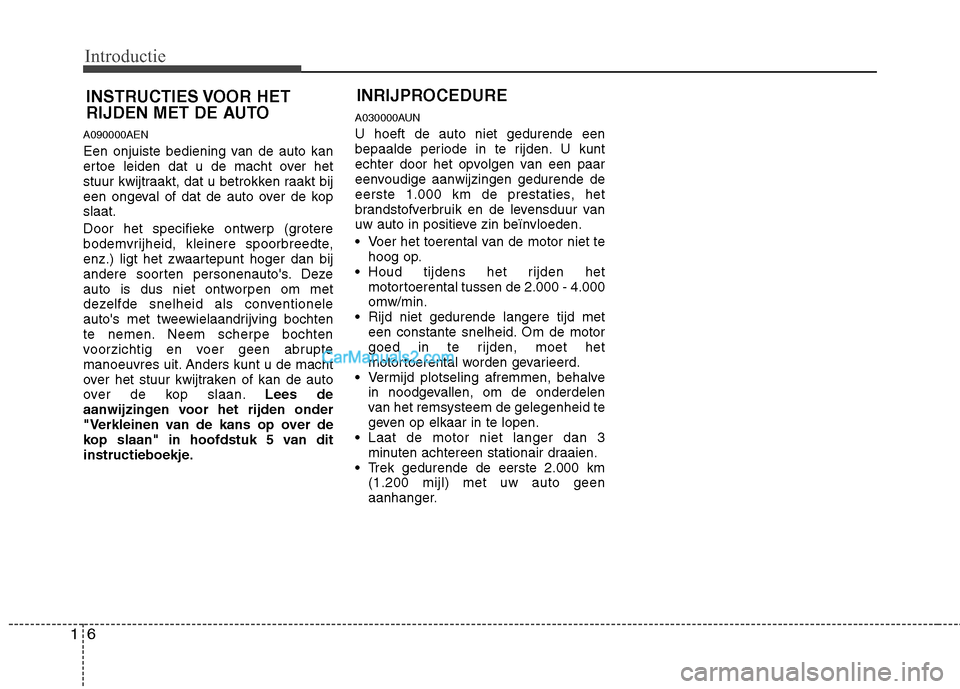

A090000AEN
Een onjuiste bediening van de auto kan
ertoe leiden dat u de macht over het
stuur kwijtraakt, dat u betrokken raakt bij
een ongeval of dat de auto over de kopslaat.
Door het specifieke ontwerp (grotere
bodemvrijheid, kleinere spoorbreedte,
enz.) ligt het zwaartepunt hoger dan bij
andere soorten personenauto's. Deze
auto is dus niet ontworpen om met
dezelfde snelheid als conventionele
auto's met tweewielaandrijving bochten
te nemen. Neem scherpe bochten
voorzichtig en voer geen abrupte
manoeuvres uit. Anders kunt u de macht
over het stuur kwijtraken of kan de auto
over de kop slaan. Lees de
aanwijzingen voor het rijden onder
"Verkleinen van de kans op over de
kop slaan" in hoofdstuk 5 van dit
instructieboekje. A030000AUN U hoeft de auto niet gedurende een
bepaalde periode in te rijden. U kunt
echter door het opvolgen van een paar
eenvoudige aanwijzingen gedurende de
eerste 1.000 km de prestaties, het
brandstofverbruik en de levensduur van
uw auto in positieve zin beïnvloeden.
Voer het toerental van de motor niet te
hoog op.
Houd tijdens het rijden het
motortoerental tussen de 2.000 - 4.000 omw/min.
Rijd niet gedurende langere tijd met een constante snelheid. Om de motor
goed in te rijden, moet het
motortoerental worden gevarieerd.
Vermijd plotseling afremmen, behalve in noodgevallen, om de onderdelen
van het remsysteem de gelegenheid te
geven op elkaar in te lopen.
Laat de motor niet langer dan 3 minuten achtereen stationair draaien.
Trek gedurende de eerste 2.000 km (1.200 mijl) met uw auto geen
aanhanger.
INRIJPROCEDURE
INSTRUCTIES VOOR HET
RIJDEN MET DE AUTO

17
Introductie
CONTROLELAMPJES IN HET INSTRUMENTENPANEEL
A050000ACM
Waarschuwingslampje
veiligheidsgordel
Controlelampje portier/
achterklep open*
Waarschuwingslampje open
achterklep
Controlelampje grootlicht
Controlelampje lichten aan*
Controlelampjes
richtingaanwijzers
Waarschuwingslampje ABS
Waarschuwingslampje
parkeerrem en remvloeistofniveau
Waarschuwingslampje 4WD- systeem*Controlelampje 4WD LOCK*
Controlelampje
motormanagement*
Waarschuwingslampje AIRBAG
Controlelampje CRUISE SET*
Waarschuwingslampje laag
brandstofniveau Schakelstandindicator
handgeschakelde transmissie*
❈ Zie voor meer informatie deel
Instrumentenpaneel in hoofdstuk 4.
Waarschuwingslampje laadsysteem
Controlelampje laag niveau
ruitensproeiervloeistof*
Waarschuwingslampje open
portier
* : indien van toepassing
Controlelampje voorgloeien (alleen dieselmotor)
Waarschuwingslampje
brandstoffilter (alleen dieselmotor)
Controlelampje ESP*
Controlelampje ESP OFF*
Controlelampje
startblokkeersysteem*
Waarschuwingslampje lage bandenspanning*
Controlelampje airbag
voorpassagier UIT*
Oiledruklampje
Waarschuwingslampje laag motoroliepeil (dieselmotor*)
Controlelampje ECO*ECO
Controlelampje
CRUISE*
Schakelstandindicator*Waarschuwingslampje positie lage bandenspanning*

2
Overzicht interieur / 2-2 Overzicht dashboard / 2-3Motorruimte / 2-4
Uw auto in één oogopslag

Uw auto in één oogopslag
2
2

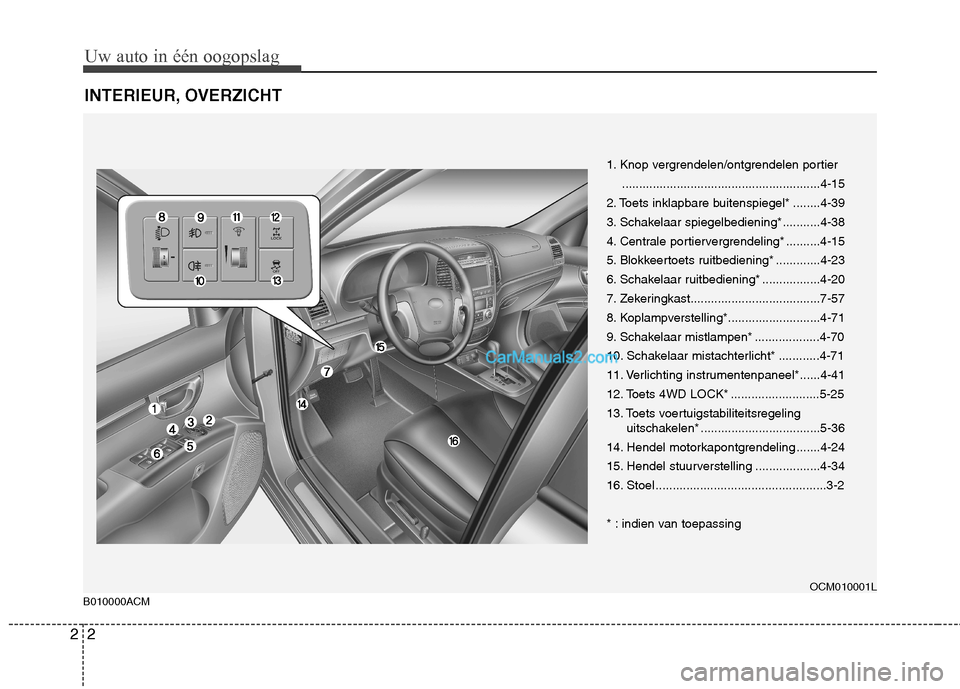

INTERIEUR, OVERZICHT
1. Knop vergrendelen/ontgrendelen portier
..........................................................4-15
2. Toets inklapbare buitenspiegel* ........4-39
3. Schakelaar spiegelbediening*...........4-38
4. Centrale portiervergrendeling* ..........4-15
5. Blokkeertoets ruitbediening* .............4-23
6. Schakelaar ruitbediening* .................4-20
7. Zekeringkast......................................7-57
8. Koplampverstelling*...........................4-71
9. Schakelaar mistlampen* ...................4-70
10. Schakelaar mistachterlicht* ............4-71
11. Verlichting instrumentenpaneel*......4-41
12. Toets 4WD LOCK* ..........................5-25
13. Toets voertuigstabiliteitsregeling uitschakelen* ...................................5-36
14. Hendel motorkapontgrendeling .......4-24
15. Hendel stuurverstelling ...................4-34
16. Stoel ..................................................3-2
* : indien van toepassing
OCM010001L
B010000ACM
