2011 FIAT FREEMONT servis

Fiat Group Automobiles S.p.A. - Parts & Services - Technical Services - Service EngineeringLargo Senatore G. Agnelli, 5 – 10040 Volvera – Turín (Itálie)Č. výtisku 603.81.942 – 7/2011 – 3.
vydání
J

elikož jsme
toto vozidlo vymysleli, navrhli a vyrobili, známe opravdu důkladně každý jeho sebemenší detail i součást.
Váš
autorizo

vaný dealer
zaměstnává vyškolené technické pracovníky, kteří Vám mohou nabídnout kvalitní a profesionální
služby pro servisní zásahy a údržbu všech typů. Jsou vždy připraveni provést pravidelnou údržbu, sezónní servis a poskytnout praktickou odbornou radu.
Používáním originálních dílů zachováte spolehlivost, pohodlí a výkon, což jsou hlavní důvody při výběru nového vozidla. Vždy požadujte originální díly — jsou to díly, které používáme při výrobě našich automobilů a doporučujeme Vám je také používat, protože vznikly na základě neustále prováděného výzkumu a vývoje inovativních technologií. Z
tohoto dův

odu můžete plně důvěřovat originálním dílům: pouze tyto

díly byly navrženy speciálně pro Vaše vozidlo.
PROČ POUŽÍVAT
ORIGINÁLNÍ DÍLY
BEZPEČNOST:
BRZDOVÝ SYSTÉM: ŽIVOTNÍ PROSTŘEDÍ: ÚDRŽBA ČÁSTICOVÉ-
HO FILTRU: KLIMATIZACE: POHODLÍ: ÚDRŽBA: KLIMATIZACE:
ODPRUŽENÍ: STĚRAČE: VÝKON:ODPRUŽENÍ: STĚRAČE:
ZAPALOVACÍ SVÍČKY: VSTŘIKOVAČE: AKUMULÁTORY: PŘÍSLUŠENSTVÍ: ZAPALOVACÍ SVÍČKY:
VSTŘIKOVAČE: STŘEŠNÍ NOSIČE: KOLA

VAŠE VOZIDLO
ÚVOD
Gratulujeme vám k zakoupení nového vozidla
společnosti FIAT. Ujišťujeme Vás, že toto vozidlo bylo
vyrobeno velice pečlivě, stylově a velmi kvalitně, jak je
již zvykem u všech námi vyráběných vozidel.
Než začnete toto vozidlo používat, přečtěte si příručku
uživatele a všechny dodatky. Seznamte se se všemi
ovládacími prvky vozidla, obzvlášť těmi, které se
používají pro brzdění, řízení a řazení. Zjistěte, jak se
vaše vozidlo chová na různých površích vozovky. Vaše
řidičské umění se časem zlepší, ale, jako při používání
jakéhokoli vozidla, v začátcích postupujte opatrně.
Během jízdy vždy dodržujte místní zákonná ustanovení.
POZNÁMKA Po prostudování musí být
uživatelská dokumentace uložena ve vozidle,
aby byla při ruce a aby zůstala s vozidlem
v případě jeho prodeje.
Nebudete-li používat toto vozidlo správně, může dojít
ke ztrátě kontroly nad vozidlem nebo ke srážce. Používání tohoto vozidla při vysokých rychlostech
nebo pod vlivem návykové látky může způsobit ztrátu
kontroly nad vozidlem, srážku s jinými vozidly nebo
objekty, sjetí z vozovky nebo převrácení; ve všech
těchto případech může dojít k vážnému zranění nebo
usmrcení. Nebudou-li použity bezpečnostní pásy, řidič
a spolujezdci se vystavují většímu riziku zranění nebo
usmrcení.
Aby vozidlo fungovalo stále výborně, předávejte jej na
pravidelné prohlídky autorizovanému dealerovi, který
má kvalifikovaný personál, speciální nářadí a vybavení
k provádění veškerých servisních prací.
Výrobce a jeho distributoři mají velký zájem na tom,
abyste byli se svým vozidlem naprosto spokojeni.
Vznikne-li problém s údržbou nebo zárukou, který
nebude vyřešen k Vaší spokojenosti, obraťte se na
vedení dealerského zastoupení.
Autorizovaný dealer Vám rád pomůže s řešením
jakýchkoli otázek týkajících se vozidla.
1
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

DŮLEŽITÉ UPOZORNĚNÍ
VEŠKERÉ MATERIÁLY OBSAŽENÉ V TÉTO
PUBLIKACI JSOU ZALOŽENY NA POSLEDNÍCH
INFORMACÍCH DOSTUPNÝCH V DOBĚ
SCHVÁLENÍ TOHOTO VYDÁNÍ. VÝROBCE SI
VYHRAZUJE PRÁVO KDYKOLI VYDAT NOVÉ
VYDÁNÍ.
Tato uživatelská příručka byla připravena za účasti
servisních a technických pracovníků, abyste se mohli
seznámit s činností a údržbou zakoupeného vozidla. Je
doplněna brožurkou s informacemi o záruce a různými
zákaznicky orientovanými dokumenty. Doporučujeme
Vám, abyste si tyto publikace pozorně přečetli.
Dodržováním pokynů a doporučení v této uživatelské
příručce zajistíte bezpečný a příjemný provoz
zakoupeného vozidla.
Po přečtení uložte uživatelskou příručku ve vozidle, aby
byla vždy při ruce a při prodeji vozidla byla předána
novému majiteli.
Výrobce si vyhrazuje právo provádět změny provedení
a specifikací, anebo doplňovat nebo vylepšovat své
výrobky, aniž by pro něj vznikla povinnost instalovat je
na výrobky vyrobené dříve.
Uživatelská příručka ilustruje a popisuje funkce, které
jsou standardní nebo které lze zakoupit. Z tohoto
důvodu nemusí být některá zařízení a příslušenství
uvedená v této příručce ve vašem vozidle použita.POZNÁMKA
Před použitím vozidla a připojením
nebo instalací dílů/příslušenství nebo před prováděním
jakýchkoli úprav vozidla si nezapomeňte nejdříve
přečíst tuto uživatelskou příručku.
Na trhu je dostupných mnoho výměnných dílů a
různých příslušenství od různých výrobců, a proto
výrobce vozidla nemůže zajistit, že bude zachována
bezpečnost vozidla, budou-li takové díly namontovány
nebo instalovány. I když budou takové díly oficiálně
schváleny (například na základě obecného povolení
k provozu pro určitý díl nebo pro zabudování dílu do
oficiálně povolené sestavy), nebo pokud bylo vydáno
samostatné provozní povolení pro vozidlo po připojení
nebo instalaci takových dílů, nelze implicitně
předpokládat, že provozní bezpečnost vozidla zůstane
zachována. Z tohoto důvodu nelze spoléhat na závěry
odborníků nebo oficiálních orgánů. Výrobce přebírá
odpovědnost pouze v tom případě, když jsou díly, které
jsou výlučně schváleny nebo doporučeny výrobcem,
připojeny nebo instalovány autorizovaným dealerem.
Totéž se týká případů, kdy jsou na vozidlech výrobce
následně provedeny úpravy původního stavu.
Vaše záruka se nevztahuje na žádný díl, který nebyl
dodán výrobcem. Také nepokrývá náklady na žádné
opravy nebo úpravy, které mohou být způsobeny nebo
které mohou být nezbytné z důvodu instalace nebo
používání dílů, součástí, zařízení, materiálů nebo aditiv
jiných výrobců. Vaše záruka také nepokrývá náklady za
opravu poškození nebo nápravu stavů zaviněných
jakýmikoli úpravami vozidla, které nevyhovují
specifikacím výrobce.
2
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

Originální díly a příslušenství a další výrobky schválené
výrobcem, včetně kvalifikované rady, získáte u
autorizovaného dealera.
Vznikne-li potřeba provést servisní zásah, pamatujte, že
autorizovaný dealer zná Vaše vozidlo nejlépe,
zaměstnává techniky vyškolené ve výrobním závodu,
nabízí originální díly a má zájem na tom, abyste byli
spokojeni.
Copyright © 2011 FIAT Automobiles S.p.A.3
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

uspokojivě. Ukazatel může zobrazovat vyšší teplotu,
když se vozidlo používá v horkém počasí, při jízdě do
kopce, v hustém provozu nebo při jízdě s přívěsem.
Pokud ručička dosahuje ke značce „H“, bezpečně
zajeďte ke straně vozovky a vozidlo zastavte. Je-li
systém klimatizace A/C zapnutý, vypněte jej. Také
nastavte řadicí páku do polohy NEUTRÁL a nechte
vozidlo běžet na volnoběžných otáčkách. Pokud
ručička zůstává na značce „H“, okamžitě vypněte
motor a volejte servis. (Viz podkapitola „Dojde-li
k přehřátí motoru“ v kapitole „Ve stavu nouze“, kde
jsou uvedeny podrobnější informace).
Nenechávejte vozidlo bez dozoru, když
motor běží, jelikož nebude možné
reagovat na změnu indikátoru teploty,
dojde-li k přehřátí motoru. NĚKOLIK SLOV KE KLÍČŮM
Vaše vozidlo používá bezklíčový zapalovací systém.
Tento systém obsahuje dálkový ovladač s vysílačem
dálkového bezklíčového vstupu (RKE) a bezklíčový uzel
zapalování (KIN).
Bezklíčová funkce Enter-N-Go
Toto vozidlo je vybaveno bezklíčovou funkcí Enter-N-
Go, viz podkapitola „Postup startování“ v kapitole
„Startování a provoz“, kde jsou uvedeny podrobnější
informace.
BEZKLÍČOVÝ UZEL ZAPALOVÁNÍ (KIN)
Tato funkce umožňuje řidiči používat spínač zapalování
stisknutím tlačítka, pokud se vysílač dálkového
bezklíčového vstupu (RKE) nachází v kabině.
Bezklíčový uzel zapalování (KIN) má čtyři provozní
polohy, z kterých tři jsou označeny a budou svítit, když
bude provedeno nastavení do těchto poloh. Těmito
třemi polohami jsou OFF (VYPNUTO), ACC
(PŘÍSLUŠENSTVÍ) a ON/RUN (ZAPNUTO/CHOD).
Čtvrtou je poloha START (STARTOVÁNÍ), během
startování bude svítit označení RUN (CHOD).
POZNÁMKA
Pokud spínač zapalování nezmění
polohu po stisknutí tlačítka, baterie vysílače RKE
(dálkového ovladače) může být málo nabita nebo
vybita. V této situaci lze pro manipulaci se spínačem
zapalování použít záložní metodu. Umístěte čelní
stranu (strana protilehlá nouzovému klíči) dálkového
ovladače proti tlačítku ENGINE START/STOP
8
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

dálkového ovladače na elektroniku vozidla. Prázdný
dálkový ovladač je takový, který nebyl nikdy
naprogramován.
POZNÁMKAPři provádění servisu systému
imobilizéru Sentry Key
®
předejte autorizovanému
dealerovi všechny dálkové ovladače vozidla.
PROGRAMOVÁNÍ OVLADAČŮ ZÁKAZNÍKA
Programování dálkových ovladačů nebo vysílačů RKE
lze provést u autorizovaného dealera.
OBECNÉ INFORMACE
Systém imobilizéru Sentry Key
®
se bude používat
v následujících evropských státech, kde platí směrnice
1999/5/EC: Rakousko, Belgie, Česká republika, Dánsko,
Finsko, Francie, Německo, Řecko, Maďarsko, Irsko,
Itálie, Lucembursko, Nizozemsko, Norsko, Polsko,
Portugalsko, Rumunsko, Ruská federace, Slovinsko,
Španělsko, Švédsko, Švýcarsko, Jugoslávie a Velká
Británie.
Provoz musí vyhovovat následujícím podmínkám:
• Dané zařízení nesmí být zdrojem škodlivého rušení.
• Dané zařízení musí akceptovat jakékoli rušení, které může být přijato, včetně rušení, které může způsobit
nežádoucí činnost. DÁLKOVÝ BEZKLÍČOVÝ VSTUP (RKE)
Systém RKE umožňuje zamknout nebo odemknout
dveře a zadní výklopné dveře až ze vzdálenosti přibližně
10 m pomocí ručního dálkového ovladače s vysílačem
RKE. Vysílač RKE nemusí být namířen na vozidlo, aby se
systém aktivoval.
POZNÁMKA
Při jízdě rychlostí 8 km/h a vyšší
systém nereaguje na žádná tlačítka vysílačů RKE.
(obr. 6)
ODEMKNUTÍ BOČNÍCH DVEŘÍ A ZADNÍCH
VÝKLOPNÝCH DVEŘÍ
Jedním stisknutím a uvolněním tlačítka UNLOCK
(ODEMKNOUT) na vysílači RKE odemknete dveře
řidiče. Dvojím stisknutím tohoto tlačítka do pěti
sekund odemknete všechny boční dveře a zadní
(obr. 6) Dálkový ovladač s vysílačem RKE
12
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

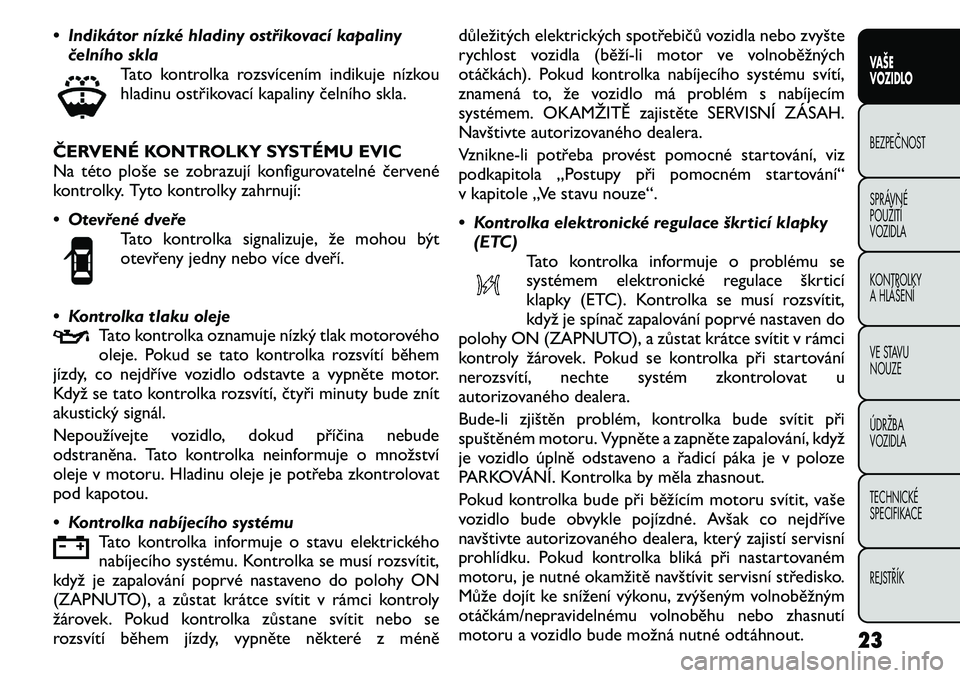

• Indikátor nízké hladiny ostřikovací kapalinyčelního skla Tato kontrolka rozsvícením indikuje nízkou
hladinu ostřikovací kapaliny čelního skla.
ČERVENÉ KONTROLKY SYSTÉMU EVIC
Na této ploše se zobrazují konfigurovatelné červené
kontrolky. Tyto kontrolky zahrnují:
• Otevřené dveře Tato kontrolka signalizuje, že mohou být
otevřeny jedny nebo více dveří.
• Kontrolka tlaku oleje Tato kontrolka oznamuje nízký tlak motorového
oleje. Pokud se tato kontrolka rozsvítí během
jízdy, co nejdříve vozidlo odstavte a vypněte motor.
Když se tato kontrolka rozsvítí, čtyři minuty bude znít
akustický signál.
Nepoužívejte vozidlo, dokud příčina nebude
odstraněna. Tato kontrolka neinformuje o množství
oleje v motoru. Hladinu oleje je potřeba zkontrolovat
pod kapotou.
• Kontrolka nabíjecího systému Tato kontrolka informuje o stavu elektrického
nabíjecího systému. Kontrolka se musí rozsvítit,
když je zapalování poprvé nastaveno do polohy ON
(ZAPNUTO), a zůstat krátce svítit v rámci kontroly
žárovek. Pokud kontrolka zůstane svítit nebo se
rozsvítí během jízdy, vypněte některé z méně důležitých elektrických spotřebičů vozidla nebo zvyšte
rychlost vozidla (běží-li motor ve volnoběžných
otáčkách). Pokud kontrolka nabíjecího systému svítí,
znamená to, že vozidlo má problém s nabíjecím
systémem. OKAMŽITĚ zajistěte SERVISNÍ ZÁSAH.
Navštivte autorizovaného dealera.
Vznikne-li potřeba provést pomocné startování, viz
podkapitola „Postupy při pomocném startování“
v kapitole „Ve stavu nouze“.
• Kontrolka elektronické regulace škrticí klapky
(ETC) Tato kontrolka informuje o problému se
systémem elektronické regulace škrticí
klapky (ETC). Kontrolka se musí rozsvítit,
když je spínač zapalování poprvé nastaven do
polohy ON (ZAPNUTO), a zůstat krátce svítit v rámci
kontroly žárovek. Pokud se kontrolka při startování
nerozsvítí, nechte systém zkontrolovat u
autorizovaného dealera.
Bude-li zjištěn problém, kontrolka bude svítit při
spuštěném motoru. Vypněte a zapněte zapalování, když
je vozidlo úplně odstaveno a řadicí páka je v poloze
PARKOVÁNÍ. Kontrolka by měla zhasnout.
Pokud kontrolka bude při běžícím motoru svítit, vaše
vozidlo bude obvykle pojízdné. Avšak co nejdříve
navštivte autorizovaného dealera, který zajistí servisní
prohlídku. Pokud kontrolka bliká při nastartovaném
motoru, je nutné okamžitě navštívit servisní středisko.
Může dojít ke snížení výkonu, zvýšeným volnoběžným
otáčkám/nepravidelnému volnoběhu nebo zhasnutí
motoru a vozidlo bude možná nutné odtáhnout.
23VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

• Kontrolka teploty motoruTato kontrolka upozorňuje na přehřátí motoru.
Když se teplota zvýší a ukazatel se přiblíží ke
značce H,po dosažení nastaveného prahu se
rozsvítí indikátor a zazní jeden akustický signál. Další
přehřívání způsobí, že se ukazatel teploty ocitne za
značkou H,indikátor bude nepřetržitě blikat a bude
znít nepřetržitý akustický signál, dokud motor
nenecháte vychladnout.
Pokud se tato kontrolka rozsvítí během jízdy, zajeďte
bezpečně ke straně a odstavte vozidlo. Je-li systém
klimatizace zapnutý, vypněte jej. Také nastavte řadicí
páku do polohy NEUTRÁL a nechte vozidlo běžet na
volnoběžných otáčkách. Pokud se hodnota teploty
nevrátí k normálu, okamžitě motor vypněte a volejte
servis.
• Kontrolka teploty převodovky
Tato kontrolka informuje o vysoké teplotě
převodového oleje. K takovému zvýšení
teploty může dojít, používá
