2011 FIAT FREEMONT servis

zádržného systému. Hlavový zádržný systém se rozdělí
na dvě poloviny, přední polovina je tvořena měkkou
pěnou a obložením a zadní polovina je tvořena
ozdobným umělohmotným dílem.
Když se při zadním nárazu systémy AHR rozvinou,
přední polovina hlavového zádržního systému se
rozvine dopředu, aby se zmenšila mezera mezi zadní
částí hlavy cestujícího a dílem systému AHR. Tento
systém je navržen tak, aby při zadních nárazech
určitého typu pomohl odvrátit zranění nebo snížil jejich
rozsah jak u řidiče, tak předního spolujezdce. Viz
podkapitola „Zádržné systémy cestujících“ v kapitole
„Bezpečnost“, kde jsou uvedeny podrobnější
informace.
Chcete-li hlavový zádržný systém zvednout, nastavte
hlavovou opěrku směrem nahoru. Chcete-li hlavový
zádržný systém snížit, stiskněte tlačítko nacházející se
na základně hlavového zádržného systému a zatlačte
hlavovou opěrku dolů. (obr. 24)
Pro větší pohodlí lze aktivní hlavové zádržné systémy
naklánět dopředu a dozadu. Chcete-li naklonit
hlavovou opěrku směrem k zadní části hlavy, zatáhněte
za spodní část hlavové opěrky směrem dopředu.
Chcete-li hlavovou opěrku od hlavy oddálit, zatlačte na
spodní část opěrky směrem dozadu. (obr. 25)
(obr. 26)POZNÁMKA
• Demontáž hlavových zádržných systémů může
provádět pouze kvalifikovaný technik při provádění
servisních úkonů. Bude-li potřeba provést demontáž
(obr. 24)
Tlačítko(obr. 25)Aktivní hlavový zádržný systém (normální poloha) 49
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

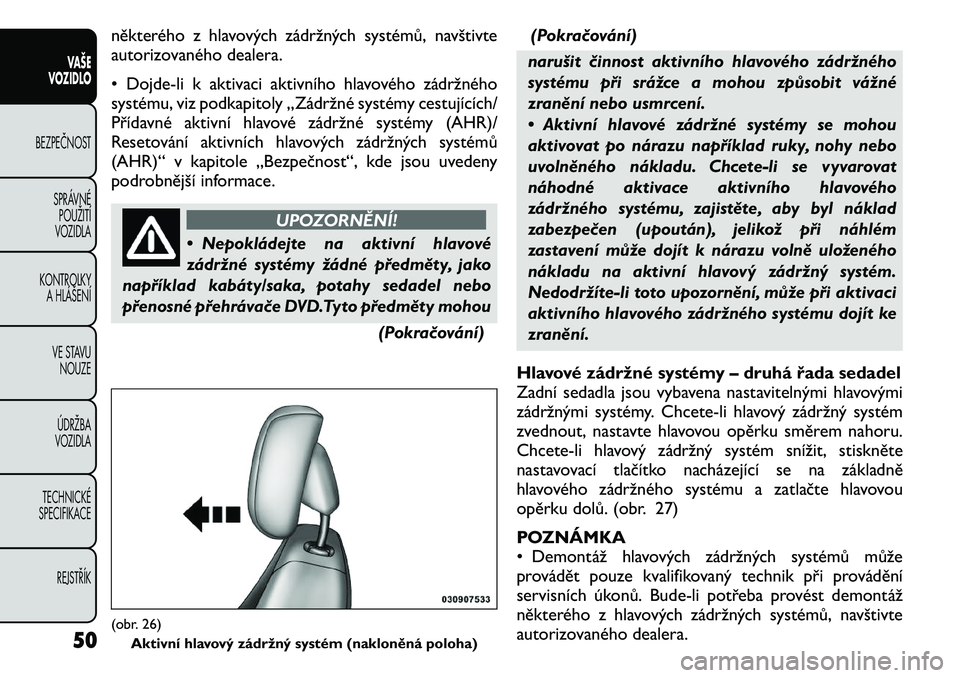

některého z hlavových zádržných systémů, navštivte
autorizovaného dealera.
• Dojde-li k aktivaci aktivního hlavového zádržného
systému, viz podkapitoly „Zádržné systémy cestujících/
Přídavné aktivní hlavové zádržné systémy (AHR)/
Resetování aktivních hlavových zádržných systémů
(AHR)“ v kapitole „Bezpečnost“, kde jsou uvedeny
podrobnější informace.
UPOZORNĚNÍ!
• Nepokládejte na aktivní hlavové
zádržné systémy žádné předměty, jako
například kabáty/saka, potahy sedadel nebo
přenosné přehrávače DVD.Tyto předměty mohou
(Pokračování)(Pokračování)
narušit činnost aktivního hlavového zádržného
systému při srážce a mohou způsobit vážné
zranění nebo usmrcení.
• Aktivní hlavové zádržné systémy se mohou
aktivovat po nárazu například ruky, nohy nebo
uvolněného nákladu. Chcete-li se vyvarovat
náhodné aktivace aktivního hlavového
zádržného systému, zajistěte, aby byl náklad
zabezpečen (upoután), jelikož při náhlém
zastavení může dojít k nárazu volně uloženého
nákladu na aktivní hlavový zádržný systém.
Nedodržíte-li toto upozornění, může při aktivaci
aktivního hlavového zádržného systému dojít ke
zranění.
Hlavové zádržné systémy – druhá řada sedadel
Zadní sedadla jsou vybavena nastavitelnými hlavovými
zádržnými systémy. Chcete-li hlavový zádržný systém
zvednout, nastavte hlavovou opěrku směrem nahoru.
Chcete-li hlavový zádržný systém snížit, stiskněte
nastavovací tlačítko nacházející se na základně
hlavového zádržného systému a zatlačte hlavovou
opěrku dolů. (obr. 27)
POZNÁMKA
• Demontáž hlavových zádržných systémů může
provádět pouze kvalifikovaný technik při provádění
servisních úkonů. Bude-li potřeba provést demontáž
některého z hlavových zádržných systémů, navštivte
autorizovaného dealera.
(obr. 26) Aktivní hlavový zádržný systém (nakloněná poloha)
50
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

UPOZORNĚNÍ!
• Systém TSC nemůže zastavit kývání
všech přívěsů. Při tažení přívěsu buďte
vždy opatrní a dodržujte doporučenou hmotnost
na přípojném prvku. Viz podkapitola „Tažení
přívěsu“ v kapitole „Startování a provoz“, kde
jsou uvedeny podrobnější informace.
• Pokud se systém TSC aktivuje při tažení
přívěsu, zastavte na nejbližším bezpečném místě
vozidlo a upravte zatížení přívěsu tak, aby se
odstranilo jeho kývání.
• Při nedodržení těchto upozornění může dojít
k nehodě a vážnému úrazu. PALUBNÍ DIAGNOSTICKÝ SYSTÉM
– OBD II
Vozidlo je vybavené důmyslným palubním
diagnostickým systémem nazývaným OBD II. Tento
systém monitoruje výkonnost řídicích systémů emisí,
motoru, a automatické převodovky. Když tyto systémy
fungují správně, vozidlo bude poskytovat vynikající
výkon a úsporný provoz a emise motoru budou
splňovat současné státní předpisy.
Pokud některý z těchto systémů vyžaduje servis,
systém OBD II zapne „kontrolku poruchy“ (MIL). Uloží
rovněž diagnostické kódy a ostatní informace, které
pomáhají servisním technikům při provádění oprav.
Ačkoliv bude vozidlo obvykle schopno jízdy a nebude
ho třeba odtáhnout, co nejdříve nechte provést servis
vozidla u autorizovaného dealera.
• Dlouhotrvající ježdění s rozsvícenou
kontrolkou MIL může způsobit další
poškození systému řízení emisí. Může
rovněž ovlivnit úspornost provozu a jízdní
vlastnosti. Před provedením jakýchkoliv testů
hladin emisí musí být na vozidle proveden servis.
• Pokud při běžícím motoru bliká kontrolka MIL,
brzy dojde k vážnému poškození katalyzátoru
a ke ztrátě výkonu. Je nutné okamžitě navštívit
servisní středisko.
122
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

Delší provoz systému řízení na konci
dráhy volantu zvýší teplotu kapaliny a je
třeba se mu podle možnosti vyhnout .
Může dojít k poškození posilovače řízení.
KONTROLA HLADINY KAPALINY
POSILOVAČE ŘÍZENÍ
Kontrola hladiny kapaliny posilovače řízení podle
určeného servisního intervalu se nevyžaduje. Hladinu
kapaliny je nutné zkontrolovat, jen pokud
předpokládáte únik kapaliny, pokud se vyskytují
neobvyklé zvuky, nebo když systém nefunguje podle
očekávání. Činnosti kontroly zkoordinujte
s autorizovaným dealerem.V systému posilovače řízení nepoužívejte
chemické proplachovací prostředky,
neboť chemikálie mohou poškodit
součásti posilovače řízení. Na takové poškození se
nevztahuje Omezená záruka na nové vozidlo.
UPOZORNĚNÍ!
Hladinu kapaliny posilovače řízení je
nutné kontrolovat na rovné ploše a při
vypnutém motoru, aby se předešlo možnému
úrazu způsobenému pohyblivými díly a zajistil se
přesný odečet hladiny kapaliny. Systém
nepřeplňujte. Do posilovače řízení používejte jen
kapalinu doporučenou výrobcem.
Podle potřeby doplňte kapalinu na správnou hladinu.
Čistým hadrem otřete ze všech ploch rozlitou kapalinu.
Správný typ kapaliny viz „Kapaliny, maziva a originální
díly“ v části „Technické specifikace“.
124
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

2. Uchopte ramenní pás a táhněte jej dolů, dokud senevysune celý pás.
3. Nechte pás navinout. Při navíjení uslyšíte cvakavý zvuk. Znamená to, že pás je v režimu automatického
uzamknutí.
Deaktivace režimu automatického uzamknutí
Odepněte břišní/ramenní pás a nechte jej úplně
navinout, aby se deaktivoval režim automatického
uzamknutí a aktivoval režim citlivého (nouzového)
uzamknutí.
UPOZORNĚNÍ!
• Sestava pásu a navíječe se musí
vyměnit , pokud bude při kontrole dle
postupů uvedených v servisní příručce zjištěno, že
funkce automatického uzamykatelného navíječe
(ALR) bezpečnostního pásu nebo nějaká jiná
funkce bezpečnostního pásu nefunguje správně.
• Nebude-li provedena výměna sestavy pásu a
navíječe, zvýší se riziko zranění při nehodě.
PŘEDPÍNAČE BEZPEČNOSTNÍCH PÁSŮ
Bezpečnostní pásy obou předních sedadel jsou
vybaveny předpínacími zařízeními, která slouží
k napnutí pásů v případě nehody. Tato zařízení mohou
zlepšit výkon bezpečnostního pásu tak, že zajistí, aby
bezpečnostní pás byl kolem cestujícího při nehodě
napnutý. Předpínače fungují u cestujících všech
velikostí, včetně dětských zádržných systémů. POZNÁMKA
Tato zařízení nenahrazují potřebu
správného umístění bezpečnostního pásu cestujícím.
Bezpečnostní pás musí být napnutý a musí být umístěn
správně.
Předpínače se spouštějí ovladačem zádržného systému
cestujících (ORC). Stejně jako airbagy jsou předpínače
jednorázově použitelným zařízením. Aktivovaný
předpínač nebo airbag musí být okamžitě vyměněn.
PŘÍDAVNÉ AKTIVNÍ HLAVOVÉ ZÁDRŽNÉ
SYSTÉMY (AHR)
Tyto hlavové zádržné systémy jsou pasivními,
rozvinujícími se součástmi a vozidla s tímto vybavením
nelze předem identifikovat dle žádného označení, lze je
identifikovat pouze vizuální kontrolou hlavového
zádržného systému. Hlavový zádržný systém se rozdělí
na dvě poloviny, přední polovina je tvořena měkkou
pěnou a obložením a zadní polovina je tvořena
ozdobným umělohmotným dílem.
Funkce aktivních hlavových zádržných systémů (AHR)
Ovladač zádržného systému cestujících (ORC) určuje
na základě závažnosti nebo typu zadního nárazu, zda
bude potřeba rozvinout aktivní hlavové zádržné
systémy (AHR). Pokud zadní náraz takové rozvinutí
vyžaduje, dojde k rozvinutí zádržného systému AHR jak
u řidiče, tak u předního spolujezdce.
Když se při zadním nárazu systémy AHR rozvinou,
přední polovina hlavového zádržního systému se
rozvine dopředu, aby se zmenšila mezera mezi zadní
částí hlavy cestujícího a dílem systému AHR. Tento 151
VAŠE
VOZIDLOBEZPEČNOSTSPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

POPIS SDRUŽENÉHO PŘÍSTROJE
1. Kontrolka airbagůTato kontrolka se zapne na čtyři až osm
sekund během kontroly žárovek, když je
spínač zapalování poprvé nastaven do polohy
ON (ZAPNUTO). Pokud se kontrolka při
startování nerozsvítí, zůstane svítit nebo se rozsvítí
během jízdy, neprodleně navštivte autorizovaného
dealera a nechte systém zkontrolovat. Viz podkapitola
„Zádržné systémy cestujících“ v kapitole
„Bezpečnost“, kde jsou uvedeny podrobnější
informace.
2. Kontrolka poruchy (MIL) Kontrolka poruchy (MIL) je součástí palubního
diagnostického systému nazývaného OBD
sledujícího řídicí systémy motoru a převodovky.
Tato kontrolka se rozsvítí před nastartováním motoru,
když se spínač zapalování nastaví do polohy ON/RUN
(ZAPNUTO/CHOD). Pokud se tato kontrolka po
nastavení spínače zapalování z polohy OFF
(VYPNUTO) do polohy ON/RUN (ZAPNUTO/
CHOD) nerozsvítí, nechte neprodleně zkontrolovat
stav.
Kontrolka MIL se po spuštění motoru může za určitých
podmínek rozsvítit, jako například při uvolněném nebo
chybějícím víčku palivové nádrže, špatné kvalitě paliva
atd. Pokud kontrolka MIL zůstane svítit po několik
obvyklých jízdních cyklů, vozidlo je třeba nechat
opravit. Ve většině situací vozidlo pojede normálně a
nebude vyžadovat odtažení.
Při dlouhodobé jízdě se zapnutou
kontrolkou MIL může dojít k poškození
řídicího systému motoru. Také to může
mít vliv na spotřebu paliva a pojízdnost vozidla.
Pokud kontrolka MIL bliká, znamená to, že brzy
dojde k závažnému poškození katalyzátoru a
snížení výkonu. Je nutné okamžitě navštívit
servisní středisko.
UPOZORNĚNÍ!
Porouchaný katalyzátor, jak bylo
zmíněno výše, může dosáhnout vyšší
teploty než při normálních provozních
podmínkách. Tento stav může způsobit požár,
pokud pojedete pomalu nebo zaparkujete nad
hořlavými materiály, jako jsou suché rostliny,
dřevo, lepenka apod. Může dojít k usmrcení nebo
vážnému zranění řidiče, cestujících nebo jiných
osob.
3. Kontrolka aktivace/poruchy systému
elektronického řízení stability (ESC) – pokud je
součástí výbavy „Kontrolka aktivace/poruchy ESC“ ve
sdruženém přístroji se rozsvítí po nastavení
spínače zapalování do polohy ON/RUN
(ZAPNUTO/CHOD). Měla by zhasnout po
spuštění motoru. Pokud se „kontrolka aktivace/
poruchy ESC“ trvale rozsvítí při běžícím motoru,
201VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLAKONTROLKY
A HLÁŠENÍVE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

Tato kontrolka bude svítit, dokud příčina nebude odstraněna.
POZNÁMKAPři prudkém zatáčení kontrolka může
krátce bliknout, když hladina kapaliny zakolísá. Nechte
vozidlo prohlédnout v servisním středisku a nechte
zkontrolovat hladinu brzdové kapaliny.
Bude-li indikována porucha brzd, je nutné nepr odleně
provést opravu.
UPOZORNĚNÍ!
Jízda vozidlem, když svítí červená
kontrolka brzd, je nebezpečná. Mohlo
dojít k selhání části brzdového systému. Brzdná
dráha vozidla bude delší. Může dojít k nehodě.
Nechte ihned vozidlo zkontrolovat .
Vozidla vybavená protiblokovacím brzdovým systémem
(ABS) jsou také vybavena elektronickým rozvodem
brzdné síly (EBD). Při závadě systému EBD se
kontrolka brzd rozsvítí společně s kontrolkou systému
ABS. Je nutná okamžitá oprava systému ABS.
Činnost kontrolky brzd lze zkontrolovat nastavením
spínače zapalování z polohy OFF (VYPNUTO) do
polohy ON/RUN (ZAPNUTO/CHOD). Kontrolka by
měla svítit přibližně dvě sekundy. Kontrolka by pak
měla zhasnout, není

ZVEDÁNÍ VOZIDLA A VÝMĚNA KOL
UPOZORNĚNÍ!
• Nepokoušejte se vyměňovat
pneumatiku na té straně vozidla, která
směřuje do vozovky. Zajeďte ze silnice
dostatečně daleko, abyste zamezili nebezpečí, že
do vás při manipulaci se zvedákem nebo při
výměně kola najede jiné vozidlo.
• Nelehejte si pod zvednuté vozidlo, je to
nebezpečné.Vozidlo může sklouznout ze zvedáku
a spadnout na vás. Může vás rozmačkat . Pod
vozidlo, které je na zvedáku, nedávejte nikdy
žádnou část těla. Pokud se potřebujete dostat
pod zvednuté vozidlo, zajeďte s ním do servisu,
kde je možno ho zvednout na zvedacím zařízení.
• Nikdy nestartujte ani nenechávejte běžet
motor vozidla, které je na zvedáku.
• Zvedák je nástroj určený pouze pro výměnu
pneumatik. Zvedák by se neměl používat ke
zvedání vozidla pro servisní účely. Vozidlo
zvedejte pouze na pevném a rovném povrchu.
Vyhýbejte se zledovatělým nebo kluzkým
místům.
Umístění zvedáku
Zvedák a klika zvedáku jsou uloženy pod krytem v zadní
odkládací přihrádce zavazadlového prostoru.
(obr. 143) Umístění rezervní pneumatiky
Rezervní kolo je uloženo pod zadní částí vozidla a je
připevněno lankovým navíjecím mechanismem.
Přípravy pro zvedání
1. Zaparkujte vozidlo na pevném a rovném povrchu,
co nejdále od okraje vozovky. Vyhýbejte se
zledovatělým nebo kluzkým místům.
UPOZORNĚNÍ!
Nepokoušejte se vyměňovat
pneumatiku na té straně vozidla, která
směřuje do vozovky. Zajeďte ze silnice
dostatečně daleko, abyste zamezili nebezpečí, že
do vás při manipulaci se zvedákem nebo při
výměně kola najede jiné vozidlo.
2. Zapněte výstražné blikače.
(obr. 143) Místo uložení zvedáku
210
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK
