2011 FIAT DUCATO Instructieboek (in Dutch)

F0N0828mfig. 181
❒als een spanning van ten minste 3 bar wordt gemeten,
herstel dan de correcte bandenspanning die vermeld staat
in de paragraaf “Bandenspanning” in het hoofdstuk
“Technische gegevens” (met draaiende motor en
aangetrokken handrem) en rijd verder;
❒rijd zeer voorzichtig naar de dichtstbijzijnde werkplaats
van het Fiat Servicenetwerk.
184
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
U moet absoluut aangeven dat de band is
gerepareerd met de snelle
bandenreparatieset. Overhandig de informatiefolder
aan het personeel dat de band repareert die
behandeld is met de snelle bandenreparatieset.
ATTENTIE!
Als u andere banden gebruikt dan de
banden die bij de auto geleverd zijn, kan
reparatie waarschijnlijk niet mogelijk zijn. Als u de
banden vervangt, is het raadzaam de door de
fabrikant goedgekeurde banden te monteren.
Raadpleeg het Fiat Servicenetwerk.
ATTENTIE!
❒Draai de ventieldop van de band los, trek de slang C-fig.
181 met de snelkoppeling uit en draai deze op het ventiel
van de band.
❒Steek de stekker in de dichtstbijzijnde 12V-stekkerdoos
en start de motor.
❒Draai de keuzeschakelaar rechtsom in de stand voor
oppompen.
❒Schakel de set in door op de on/off-schakelaar te
drukken. Pomp de band op tot de juiste bandenspanning
is bereikt (zie de paragraaf “Bandenspanning” in het
hoofdstuk “Technische gegevens”).
OPMERKING Als de spanning in de band verlaagd moet
worden, druk dan op de knop B die is afgebeeld in
fig. 182. Controleer de bandenspanning op de manometer.
Voor een nauwkeurige aflezing moet de compressor worden
uitgeschakeld, maar de centrale keuzeschakelaar moet in de
stand voor oppompen blijven staan.
ALLEEN VOOR HET CONTROLEREN EN
HERSTELLEN VAN DE SPANNING
De compressor kan ook worden gebruikt voor het herstellen
van de bandenspanning.
❒Trek de handrem aan.
173-206 DUCATO LUM NL 8ed 27-10-2010 16:27 Pagina 184

B
F0N0830mfig. 182
F0N0829mfig. 183
GLOEILAMP VERVANGEN
ALGEMENE AANWIJZINGEN
❒Als een lamp niet brandt, controleer dan eerst of de
zekering niet doorgebrand is, voordat u de lamp vervangt:
zie voor de plaats van de zekeringen de paragraaf
“Zekeringen vervangen” in dit hoofdstuk;
❒controleer voordat u een lamp vervangt of de contacten
niet zijn geoxideerd;
❒vervang een defecte lamp door een exemplaar van
hetzelfde type en vermogen;
❒als u een gloeilamp in de koplamp hebt vervangen,
controleer dan om veiligheidsredenen altijd of de
afstelling nog goed is. PROCEDURE VOOR HET VERVANGEN
VAN DE SPUITBUS
Ga als volgt te werk voor het vervangen van de spuitbus:
❒druk op de knop A-fig. 183 voor het ontgrendelen van
het onderdeel;
❒plaats de nieuwe spuitbus en druk deze aan totdat deze
automatisch wordt aangesloten.
185
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Halogeenlampen mag u uitsluitend aanraken
op het metalen gedeelte. Als u de bol met uw
vingers aanraakt, zal de lichtopbrengst van
de lamp teruglopen en kan ook de
levensduur beperkt worden. Als u de bol per ongeluk
toch hebt aangeraakt, moet u de bol schoonwrijven
met een doekje met alcohol en daarna laten drogen.
173-206 DUCATO LUM NL 8ed 27-10-2010 16:27 Pagina 185

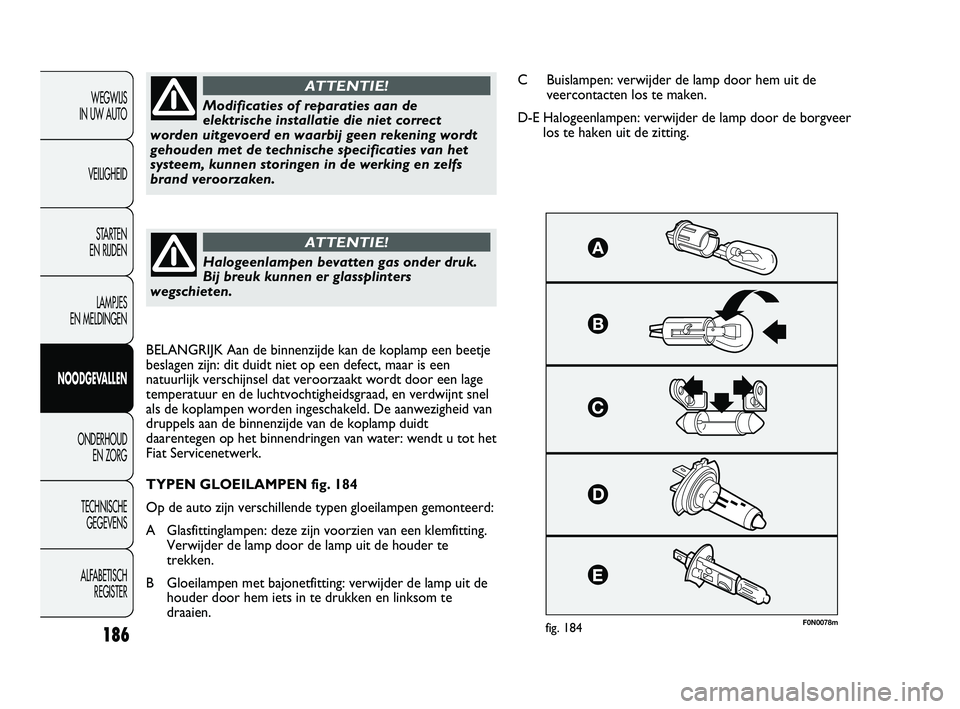

F0N0078mfig. 184
Modificaties of reparaties aan de
elektrische installatie die niet correct
worden uitgevoerd en waarbij geen rekening wordt
gehouden met de technische specificaties van het
systeem, kunnen storingen in de werking en zelfs
brand veroorzaken.
ATTENTIE!
Halogeenlampen bevatten gas onder druk.
Bij breuk kunnen er glassplinters
wegschieten.
ATTENTIE!
BELANGRIJK Aan de binnenzijde kan de koplamp een beetje
beslagen zijn: dit duidt niet op een defect, maar is een
natuurlijk verschijnsel dat veroorzaakt wordt door een lage
temperatuur en de luchtvochtigheidsgraad, en verdwijnt snel
als de koplampen worden ingeschakeld. De aanwezigheid van
druppels aan de binnenzijde van de koplamp duidt
daarentegen op het binnendringen van water: wendt u tot het
Fiat Servicenetwerk.
TYPEN GLOEILAMPEN fig. 184
Op de auto zijn verschillende typen gloeilampen gemonteerd:
A Glasfittinglampen: deze zijn voorzien van een klemfitting.
Verwijder de lamp door de lamp uit de houder te
trekken.
B Gloeilampen met bajonetfitting: verwijder de lamp uit de
houder door hem iets in te drukken en linksom te
draaien.C Buislampen: verwijder de lamp door hem uit de
veercontacten los te maken.
D-E Halogeenlampen: verwijder de lamp door de borgveer
los te haken uit de zitting.
186
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
173-206 DUCATO LUM NL 8ed 27-10-2010 16:27 Pagina 186

H1
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10WD
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55W
55W
5W
55W
21W
16W(*)/5W(▼)
21W
5W
5W
5W
21W
21W
21W
21W
5W
10W
10W
(*) XL- en recreatie-uitvoeringen
(▼) alle andere uitvoeringen
187
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Lampen Figuur 184 Type Vermogen
Grootlicht
Dimlicht
Buitenverlichting voor
Mistlampen voor (indien aanwezig)
Richtingaanwijzers voor
Flankrichtingaanwijzers
Richtingaanwijzers achter
Contourverlichting
Achterlichten
Remlichten
Derde remlicht
Achteruitrijverlichting
Mistachterlichten
Mistachterlichten (bestel Heavy)
Kentekenplaatverlichting
Plafondverlichting voor met kantelbaar lampenglas
Plafondverlichting achter
173-206 DUCATO LUM NL 8ed 27-10-2010 16:27 Pagina 187

F0N0079mfig. 185F0N0080mfig. 186
Voor het vervangen van de gloeilamp van het grootlicht,
moet u de dop A-fig. 186 verwijderen.
Voor het vervangen van de gloeilamp van het dimlicht
en de buitenverlichting, moet u de dop B-fig. 186
verwijderen.
Voor het vervangen van de gloeilamp van de
richtingaanwijzers, moet u de lamphouder C-fig. 186
verwijderen.
Monteer de doppen nadat de lampen vervangen zijn, en
controleer of de doppen goed vastzitten (geborgd).GLOEILAMP BUITENVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbehorende vermogen de
vorige paragraaf “Gloeilamp vervangen”.
KOPLAMPUNITS
In de koplampunits zijn de gloeilampen voor de
buitenverlichting, het dimlicht, het grootlicht en de
richtingaanwijzer opgenomen.
De lampen zijn op de volgende wijze in de verlichtingsunit
geplaatst fig. 185:
A richtingaanwijzers
B buitenverlichting/dimlicht (duplolamp)
C grootlicht
188
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
173-206 DUCATO LUM NL 8ed 27-10-2010 16:27 Pagina 188

F0N0082mfig. 187F0N0083mfig. 188
GROOTLICHT
Gloeilamp vervangen:
❒verwijder het beschermdeksel A-fig. 186 door het
linksom te draaien;
❒maak de stekker A-fig. 188 los;
❒haak de borgveer van de lamp B los;
❒trek de lamp C uit de houder en vervang hem;
❒monteer de nieuwe lamp; hierbij moet de nok van het
metalen deel vallen in de uitsparing in de reflector; haak
vervolgens de borgveer A vast en sluit de stekker B weer
aan;
❒monteer het beschermdeksel A-fig. 186 door het
rechtsom te draaien en controleer of het goed vastzit
(geborgd). BUITENVERLICHTING
Gloeilamp vervangen:
❒verwijder het beschermdeksel B-fig. 186 door het linksom
te draaien;
❒trek de geklemde lamphouder A-fig. 187 los, verwijder de
lamp B en vervang hem;
❒plaats de geklemde lamphouder A-fig. 187;
❒monteer het deksel B-fig. 186 door het rechtsom te
draaien en controleer of het goed vastzit (geborgd).
189
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
173-206 DUCATO LUM NL 8ed 27-10-2010 16:27 Pagina 189

190
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0081mfig. 189
RICHTINGAANWIJZERS
Gloeilamp vervangen:
❒draai de lamphouder A-fig. 189 linksom en verwijder
hem;
❒verwijder de lamp (met bajonetfitting) door hem iets in te
drukken en linksom te draaien;
❒vervang de lamp;
❒monteer de lamphouder, draai de lamphouder rechtsom
en controleer of de houder goed vast zit.
DIMLICHT
Met gloeilampen
Gloeilamp vervangen:
❒verwijder het beschermdeksel B-fig. 186 door het linksom
te draaien;
❒maak de stekker A-fig. 190 los;
❒haak de borgveer van de lamp B los;
❒trek de lamp C uit de houder en vervang hem;
❒monteer de nieuwe lamp; hierbij moet de nok van het
metalen deel vallen in de uitsparing in de reflector; haak
vervolgens de borgveer B vast en sluit de stekker A weer
aan;
❒monteer het deksel door het rechtsom te draaien en
controleer of het deksel goed vastzit (geborgd).
Op de flanken fig. 191 – 192
Gloeilamp vervangen:
❒verplaats de spiegel met de hand, zodat de twee
bevestigingsschroeven A bereikbaar worden;
F0N0084mfig. 190
173-206 DUCATO LUM NL 8ed 27-10-2010 16:27 Pagina 190

191
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0169mfig. 191
❒draai met de bijgeleverde kruiskopschroevendraaier de
schroeven los, maak de lamphouder los van de nokken en
verwijder de lamphouder;
❒draai de bol los en vervang de lamp B door hem linksom
te draaien.
F0N0170mfig. 192
MISTLAMPEN
(voor bepaalde uitvoeringen/markten)
Gloeilampen van mistlampen voor A-fig. 193 vervangen:
❒draai het stuur geheel naar links;
❒draai de zelftappende bout los en open het klepje in de
wielkuipbescherming voor;
❒verwijder de bajonetdop;
❒maak de stekker los;
❒haak de borgveer van de lamp los;
❒verwijder en vervang de lamp;
❒monteer de nieuwe lamp; hierbij moet de nok van het
metalen deel vallen in de uitsparing in de reflector; haak
vervolgens de borgveer vast en sluit de stekker weer aan;
❒monteer de bajonetdop.
F0N0339mfig. 193
173-206 DUCATO LUM NL 8ed 27-10-2010 16:27 Pagina 191
