2011 FIAT DUCATO Instructieboek (in Dutch)

❒dek de auto af met een stoffen of een ademende
kunststof hoes. Gebruik geen dichte plastic hoes, omdat
het in en op de auto aanwezige vocht dan niet kan
verdampen.
❒breng de bandenspanning 0,5 bar boven de normaal
voorgeschreven spanning en controleer deze regelmatig;
❒als u de accukabels niet loskoppelt, moet de lading iedere
maand gecontroleerd worden; laad de accu op als de
optische meter een donkere kleur heeft zonder groen
middenstuk;
❒tap het koelsysteem van de motor niet af.
BELANGRIJK Als de auto is uitgerust met een diefstalalarm,
schakel dan het alarm uit met de afstandsbediening.
AUTO LANGERE TIJD STALLEN
Tref de volgende maatregelen als de auto enkele maanden
niet wordt gebruikt:
❒zet de auto in een overdekte, droge en goed
geventileerde ruimte;
❒schakel een versnelling in;
❒zorg ervoor dat de handrem niet is aangetrokken;
❒maak de minkabel los van de accu en controleer de
acculading. Gedurende het stallen moet deze controle
iedere drie maanden worden herhaald. Laad de accu op
als de optische meter een donkere kleur heeft zonder
een groen middenstuk (zie de paragraaf “Accu opladen”
in het hoofdstuk “Noodgevallen”); als de auto is uitgerust
met een hoofdstroomschakelaar (voor loskoppeling van
de accu), zie dan voor het loskoppelen van de accu de
beschrijving in de paragraaf “Bedieningsknoppen” in het
hoofdstuk “Wegwijs in uw auto”;
❒maak de gespoten plaatdelen schoon en behandel ze met
een beschermende was;
❒reinig en conserveer de glimmende metalen delen met
daarvoor geschikte middelen;
❒smeer de wisserrubbers van de ruitenwissers en
achterruitwisser in met talkpoeder en laat ze los van de
ruit staan;
❒zet de ruiten een klein stukje open;
160
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
147-160 DUCATO LUM nl 7ed 6/22/10 2:51 PM Page 160

LAMPJES EN MELDINGEN
ALGEMENE OPMERKINGEN
Als het lampje gaat branden, verschijnt er bij bepaalde
uitvoeringen ook een bijbehorende melding op het
instrumentenpaneel en/of klinkt een geluidssignaal. Deze
meldingen zijn beknopt en uit voorzorg en moeten als een
aanvulling worden gezien en niet als alternatief voor de
informatie in dit Instructieboek. Wij raden u daarom aan dit
Instructieboek goed door te lezen. Houdt u bij een storing
altijd aan de aanwijzingen die in dit hoofdstuk beschreven
worden.
BELANGRIJK De storingsmeldingen die op het display
verschijnen, zijn onderverdeeld in twee categorieën: ernstige
storingen en minder ernstige storingen.
De meldingen voor ernstige storingen worden langdurig
“cyclisch” herhaald.
De meldingen voor minder ernstige storingen worden
gedurende een kortere tijd “cyclisch” herhaald.
U kunt de weergavecyclus van beide categorieën
onderbreken door op de knop MODE te drukken. Het
lampje op het instrumentenpaneel blijft branden, totdat de
oorzaak van de storing is verholpen.
Zie voor de meldingen bij uitvoeringen met Comfortmatic-
versnellingsbak, de informatie in het bijgevoegde supplement.
161
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERLAMPJES EN MELDINGEN
Als het lampje xtijdens het rijden gaat
branden (op enkele uitvoeringen verschijnt
ook een melding op het display), stop dan
onmiddellijk en wendt u tot het Fiat Servicenetwerk.
ATTENTIE!
TE LAAG
REMVLOEISTOFNIVEAU (rood)
AANGETROKKEN HANDREM (rood)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje doven.
Te laag remvloeistofniveau
Het lampje gaat branden als het remvloeistofniveau in het
reservoir onder het minimum niveau is gedaald, bijvoorbeeld
door lekkage in het remsysteem.
Op enkele uitvoeringen verschijnt de bijbehorende melding
op het display.
x
Aangetrokken handrem
Het lampje gaat branden als de handrem wordt
aangetrokken.
Als de auto in beweging is, hoort u bij enkele uitvoeringen
ook een akoestisch signaal.
BELANGRIJK Als het lampje tijdens het rijden gaat branden,
controleer dan of de handrem niet is aangetrokken.
161-172 DUCATO LUM nl 7ed 6/22/10 2:55 PM Page 161

162
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
STORING AIRBAG (rood)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het
lampje doven.
Als het lampje constant blijft branden, geeft dit een storing in
het airbagsysteem aan.
Op enkele uitvoeringen verschijnt de bijbehorende melding op
het display.
¬
Als u de contactsleutel in stand MAR draait
en het lampje
¬gaat niet branden of blijft
branden tijdens het rijden, dan is er mogelijk een
storing in de veiligheidssystemen; in dat geval
kunnen de airbags of gordelspanners niet
geactiveerd worden bij een ongeval of, in een zeer
beperkt aantal gevallen, niet op de juiste wijze
geactiveerd worden. Voordat u verder rijdt, dient u
contact op te nemen met het Fiat Servicenetwerk
om het systeem direct te laten controleren.
ATTENTIE!
TE HOGE
KOELVLOEISTOFTEMPERATUUR (rood)
Als u de contactsleutel in stand MAR draait, gaat
het lampje branden. Na enkele seconden moet het
lampje doven.
Het lampje gaat branden als de motor te warm is.
ç
Als het lampje gaat branden, moeten de volgende
maatregelen worden genomen:
❒bij normale rij-omstandigheden: stop de auto, zet de
motor uit en controleer of het niveau van de
koelvloeistof in het reservoir niet onder het MIN-
merkteken staat. Als dat het geval is, wacht dan enkele
minuten zodat de motor kan afkoelen, open vervolgens
langzaam en voorzichtig de dop, vul koelvloeistof bij en
controleer of de koelvloeistof tussen het MIN- en MAX-
merkteken op het reservoir staat. Controleer ook of er
geen vloeistof weglekt. Als bij het starten van de motor
het lampje opnieuw gaat branden, wendt u dan tot het
Fiat Servicenetwerk;
❒als de auto onder zware bedrijfsomstandigheden wordt
gebruikt (bijvoorbeeld het trekken van een aanhanger
bergopwaarts of met volbeladen auto): verlaag de
snelheid en breng, als het lampje blijft branden, de auto
tot stilstand. Wacht 2 tot 3 minuten met draaiende
motor en geef iets gas voor een snellere circulatie van de
koelvloeistof. Zet vervolgens de motor uit. Controleer
het vloeistofniveau zoals hiervoor beschreven.
BELANGRIJK Bij zware bedrijfsomstandigheden is het
raadzaam de motor enkele minuten te laten draaien met iets
ingetrapt gaspedaal voordat u de motor uitzet.
Op enkele uitvoeringen verschijnt de bijbehorende melding
op het display.
161-172 DUCATO LUM nl 7ed 6/22/10 2:55 PM Page 162

2. Oliekwaliteit onvoldoende
(alleen Multijet-uitvoeringen met DPF)
Het lampje gaat knipperen en er verschijnt (voor bepaalde
uitvoeringen/markten) een bijbehorende melding op het
display. Afhankelijk van de uitvoering knippert het lampje op
de volgende manier:
– elk twee uur 1 minuut;
– telkens 3 minuten, waarbij het lampje telkens 5 seconden
dooft, totdat de olie wordt ververst.
Iedere keer als de motor na de eerste melding wordt gestart,
blijft het lampje knipperen op de hierboven beschreven wijze,
totdat de olie wordt ververst. Als aanvulling op het lampje
toont het display (voor bepaalde uitvoeringen/markten) ook
een bijbehorende melding.
Het knipperen van dit lampje duidt niet op een defect aan de
auto, maar geeft aan dat door het normale gebruik van de
auto de olie moet worden ververst.
Motorolie wordt slechter van kwaliteit door:
– overwegend stadsgebruik van de auto waardoor het
regeneratieproces van het DPF vaker moet worden
uitgevoerd
– gebruik van de auto voor korte ritten, waardoor de motor
niet goed op bedrijfstemperatuur komt
– het vaak onderbreken van het regeneratieproces dat wordt
aangegeven door het branden van het DPF-lampje.
163
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ACCU WORDT NIET VOLDOENDE
OPGELADEN (rood)
Als u de contactsleutel in stand MAR draait, gaat
het lampje branden. Het moet doven nadat de
motor is aangeslagen (als de motor stationair draait, kan het
voorkomen dat het lampje iets later dooft).
Als het lampje blijft branden of knipperen: wendt u
onmiddellijk tot het Fiat Servicenetwerk.
w
PERMANENT BRANDEN: TE LAGE
MOTOROLIEDRUK (rood)
KNIPPEREN: OLIEKWALITEIT
ONVOLDOENDE (rood)
(alleen Multijet-uitvoeringen met DPF)
Als u de contactsleutel in stand MAR draait, gaat het lampje
branden. Het moet doven zodra de motor is aangeslagen.
1. Te lage motoroliedruk
Het lampje gaat constant branden en er verschijnt een
melding op het display (voor bepaalde uitvoeringen/markten)
als de motoroliedruk onvoldoende is.
v
Als het lampje vtijdens het rijden gaat
branden (op enkele uitvoeringen verschijnt
ook een melding op het display), zet dan
onmiddellijk de motor uit en wendt u tot het Fiat
Servicenetwerk.
ATTENTIE!
161-172 DUCATO LUM nl 7ed 6/22/10 2:55 PM Page 163

164
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
NIET GOED GESLOTEN
PORTIEREN/LAADRUIMTE (rood)
Als een of meerdere portieren of de deuren van
de laadruimte niet goed gesloten zijn, gaat het
lampje branden (bij bepaalde uitvoeringen).
Op enkele uitvoeringen verschijnt op het display een melding
die aangeeft dat het linker/rechter voorportier of de deuren
van de laadruimte open zijn.
Als de auto in beweging is met geopende portieren, dan
klinkt er een akoestisch signaal.
´
Als het lampje gaat knipperen, moet de
motorolie van onvoldoende kwaliteit zo snel
mogelijk worden ververst; er mag zeker niet meer
dan 500 km worden doorgereden nadat het lampje
voor de eerste keer is gaan knipperen.
Als bovenstaande richtlijn niet wordt opgevolgd, dan
kan dat ernstige schade aan de motor veroorzaken
en het vervallen van de garantie tot gevolg hebben.
Onthoud dat het branden van dit lampje geen
betrekking heeft op de hoeveelheid olie in de motor.
Als het lampje gaat knipperen, dan is het absoluut
niet nodig motorolie bij te vullen.
ATTENTIE!
STORING EBD (rood)
(geel)
Als bij een draaiende motor
tegelijkertijd de waarschuwingslampjes
xen >gaan branden, dan is er een storing in het EBD-
systeem of is het systeem niet beschikbaar; in dat geval
kunnen bij hard remmen de achterwielen vroegtijdig
blokkeren waardoor de auto kan slippen. Rijd zeer
voorzichtig naar de dichtstbijzijnde werkplaats van het Fiat
Servicenetwerk om het systeem te laten controleren.
Op enkele uitvoeringen verschijnt de bijbehorende melding
op het display.
>
NIET OMGELEGDE
VEILIGHEIDSGORDELS (rood)
Het lampje op het instrumentenpaneel gaat
constant branden als bij stilstaande auto de
veiligheidsgordel aan bestuurderszijde niet goed is omgelegd.
Als de auto rijdt en de veiligheidsgordel aan bestuurderszijde
is niet goed omgelegd, dan gaat het lampje knipperen en
klinkt tegelijkertijd een akoestisch signaal (zoemer). Het
akoestische signaal (zoemer) van het SBR-systeem (Seat Belt
Reminder) kan permanent worden uitgeschakeld door het
Fiat Servicenetwerk. Op enkele uitvoeringen kan het systeem
weer worden geactiveerd via het setup-menu.
<
x
161-172 DUCATO LUM nl 7ed 6/22/10 2:55 PM Page 164

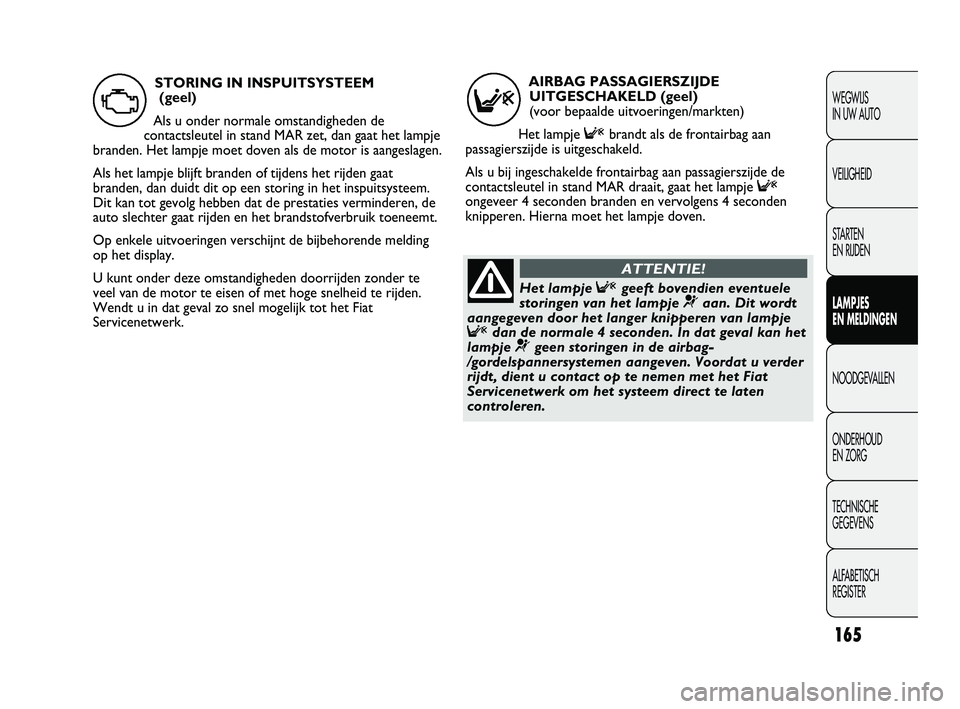

165
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
AIRBAG PASSAGIERSZIJDE
UITGESCHAKELD (geel)
(voor bepaalde uitvoeringen/markten)
Het lampje
Fbrandt als de frontairbag aan
passagierszijde is uitgeschakeld.
Als u bij ingeschakelde frontairbag aan passagierszijde de
contactsleutel in stand MAR draait, gaat het lampje
Fongeveer 4 seconden branden en vervolgens 4 seconden
knipperen. Hierna moet het lampje doven.
STORING IN INSPUITSYSTEEM
(geel)
Als u onder normale omstandigheden de
contactsleutel in stand MAR zet, dan gaat het lampje
branden. Het lampje moet doven als de motor is aangeslagen.
Als het lampje blijft branden of tijdens het rijden gaat
branden, dan duidt dit op een storing in het inspuitsysteem.
Dit kan tot gevolg hebben dat de prestaties verminderen, de
auto slechter gaat rijden en het brandstofverbruik toeneemt.
Op enkele uitvoeringen verschijnt de bijbehorende melding
op het display.
U kunt onder deze omstandigheden doorrijden zonder te
veel van de motor te eisen of met hoge snelheid te rijden.
Wendt u in dat geval zo snel mogelijk tot het Fiat
Servicenetwerk.
UF
Het lampje Fgeeft bovendien eventuele
storingen van het lampje ¬aan. Dit wordt
aangegeven door het langer knipperen van lampje
Fdan de normale 4 seconden. In dat geval kan het
lampje
¬geen storingen in de airbag-
/gordelspannersystemen aangeven. Voordat u verder
rijdt, dient u contact op te nemen met het Fiat
Servicenetwerk om het systeem direct te laten
controleren.
ATTENTIE!
161-172 DUCATO LUM nl 7ed 6/22/10 2:55 PM Page 165

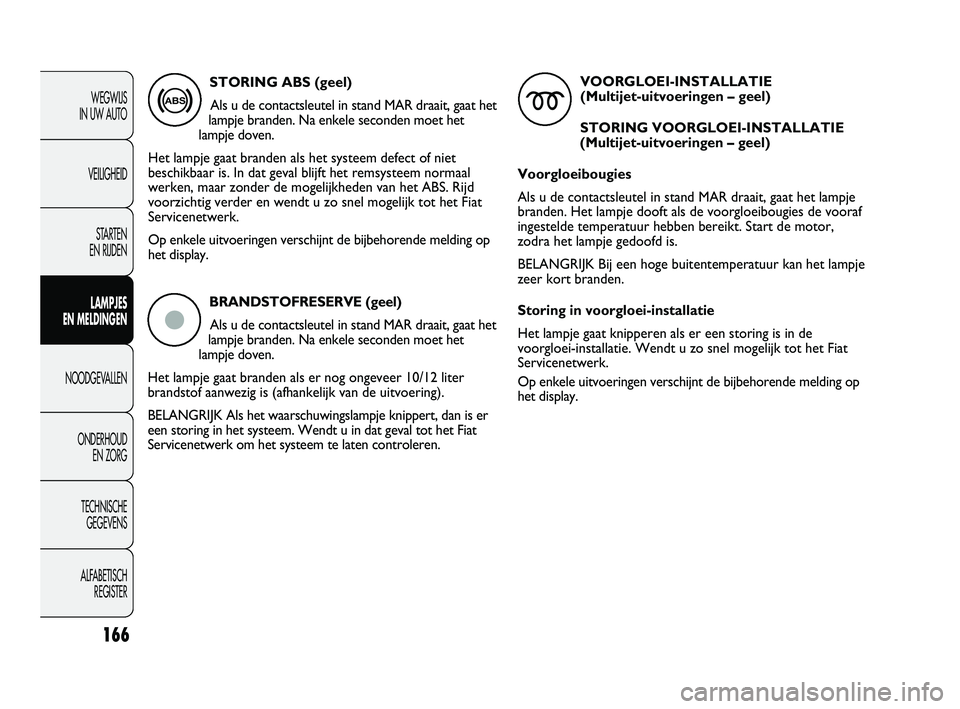

166
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BRANDSTOFRESERVE (geel)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het
lampje doven.
Het lampje gaat branden als er nog ongeveer 10/12 liter
brandstof aanwezig is (afhankelijk van de uitvoering).
BELANGRIJK Als het waarschuwingslampje knippert, dan is er
een storing in het systeem. Wendt u in dat geval tot het Fiat
Servicenetwerk om het systeem te laten controleren.
ç
STORING ABS (geel)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het
lampje doven.
Het lampje gaat branden als het systeem defect of niet
beschikbaar is. In dat geval blijft het remsysteem normaal
werken, maar zonder de mogelijkheden van het ABS. Rijd
voorzichtig verder en wendt u zo snel mogelijk tot het Fiat
Servicenetwerk.
Op enkele uitvoeringen verschijnt de bijbehorende melding op
het display.
>
VOORGLOEI-INSTALLATIE
(Multijet-uitvoeringen – geel)
STORING VOORGLOEI-INSTALLATIE
(Multijet-uitvoeringen – geel)
Voorgloeibougies
Als u de contactsleutel in stand MAR draait, gaat het lampje
branden. Het lampje dooft als de voorgloeibougies de vooraf
ingestelde temperatuur hebben bereikt. Start de motor,
zodra het lampje gedoofd is.
BELANGRIJK Bij een hoge buitentemperatuur kan het lampje
zeer kort branden.
Storing in voorgloei-installatie
Het lampje gaat knipperen als er een storing is in de
voorgloei-installatie. Wendt u zo snel mogelijk tot het Fiat
Servicenetwerk.
Op enkele uitvoeringen verschijnt de bijbehorende melding op
het display.
m
161-172 DUCATO LUM nl 7ed 6/22/10 2:55 PM Page 166

167
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Water in het brandstofsysteem kan het
inspuitsysteem ernstig beschadigen en de
motor kan onregelmatig gaan draaien. Als
het lampje cgaat branden (bij bepaalde
uitvoeringen verschijnt ook een melding op het
display), wendt u dan zo snel mogelijk tot het Fiat
Servicenetwerk om het water te laten aftappen. Als
het lampje direct na het tanken gaat branden,
bestaat de mogelijkheid dat er tijdens het tanken
water in de brandstoftank is gekomen: zet in dat
geval onmiddellijk de motor uit en wendt u tot het
Fiat Servicenetwerk.
WATER IN BRANDSTOFFILTER
AANWEZIG (Multijet-uitvoeringen – geel)
Als u de contactsleutel in stand MAR draait, gaat
het lampje branden. Na enkele seconden moet het
lampje doven.
Het lampje gaat branden als er water in het dieselfilter zit.
Op enkele uitvoeringen verschijnt de bijbehorende melding op
het display.
c
STORING ELEKTRONISCHE
STARTBLOKKERING – FIAT CODE (geel)
Als u de contactsleutel in stand MAR zet, dan
knippert het lampje één keer en dooft vervolgens.
Als het lampje, met de contactsleutel in stand MAR, blijft
branden, dan duidt dit op:
❒een mogelijke storing (zie “Fiat Code” in het hoofdstuk
“Wegwijs in uw auto”);
❒een mogelijke inbraakpoging als een diefstalalarm
aanwezig is; in dat geval dooft het lampje na ongeveer
10 seconden.
Als bij een draaiende motor het lampje
Yknippert, dan
wordt de auto niet beveiligd door het systeem (zie “Fiat
Code” in het hoofdstuk “Wegwijs in uw auto”).
Wendt u tot het Fiat Servicenetwerk om alle sleutels in het
geheugen te laten opslaan.
Y
161-172 DUCATO LUM nl 7ed 6/22/10 2:55 PM Page 167
