2011 CITROEN DS4 Kezelési útmutató (in Hungarian)

255
Gyakorlati tudnivalók
)Engedje le teljesen a gépjárművet.)Hajtsa össze az emelőt (2 ) és távolítsa el.)
A kulcstoldattal (4) ellátott kerékkulccsal (1 )
húzza meg a kerékőrcsavart ütközésig.)
A többi csavar t is húzza meg ütközésig a
toldat nélküli kerékkulccsal (1 ). ) Tegye vissza a csavarokra a krómozottcsavarkupakokat (felszereltségtől függően).)
A szerszámokat helyezze vissza aszerszámos dobozba.

Izzócsere
A fényszórók védőréteggel bevont polikarbonát üveggel rendelkeznek:)az üveg tisztításához nehasználjon száraz vagy érdesrongyot, sem tisztító- vagyoldószereket,)használjon szivacsot és szappanosvizet, )ha a makacs szennyeződésekeltávolítására magasnyomású berendezést használ, ne irányítsa a vízsugarat tartósan közvetlenüla fényszórókra, a lámpákra és a környékükre, nehogymegsérüljenek a tömítések és a
lakkréteg.
)Ne érjen kézzel az izzóhoz,használjon nem bolyhosodó rongyot.
Az izzók cseréjét csak néhány perce kikapcsolt fényszórókon szabadelvégezni (súlyos égési sérülés veszélye áll fenn).
A fényszóró meghibásodásánakelkerülése érdekében kizárólagUV-szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú és tulajdonságú izzóra cserélje.


Áramütésveszély!

A xenonizzók (D1S-35W) cseréjét a CITROËN hálózatban vagy egy szakszervizben kell elvégeztetni.


A tökéletes világítás érdekében ügyeljen a pecekkel ellátott H1, H7 stb. típusú lámpák megfelelő elhelyezésére.

Gyakorlati tudnivalók

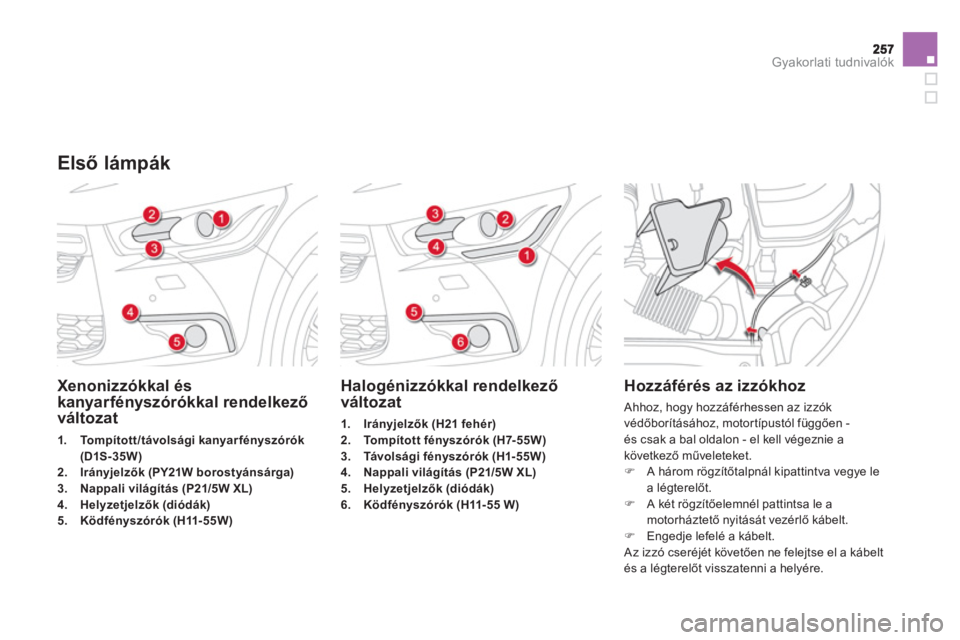

Xenonizzókkal és
kanyarfényszórókkal rendelkezőváltozat
1.Tompított/távolsági kanyarfényszórók (D1S-35W)2.Irányjelzők (PY21W borostyánsárga)3.Nappali világítás (P21/5W XL)4.Helyzetjelzők (diódák)5.Ködfényszórók (H11- 55W)
Halogénizzókkal rendelkezőváltozat
1.Irányjelzők (H21 fehér)
2.Tompított fényszórók (H7-55W)3.
Távolsági fényszórók (H1- 55W)4.Nappali világítás (P21/5W XL)5.Helyzetjelzők (diódák)6.Ködfényszórók (H11- 55 W)



Hozzáférés az izzókhoz
Ahhoz, hogy hozzáférhessen az izzók
védőborításához, motortípustól függően -és csak a bal oldalon - el kell végeznie a
következő műveleteket. ) A három rögzítőtalpn

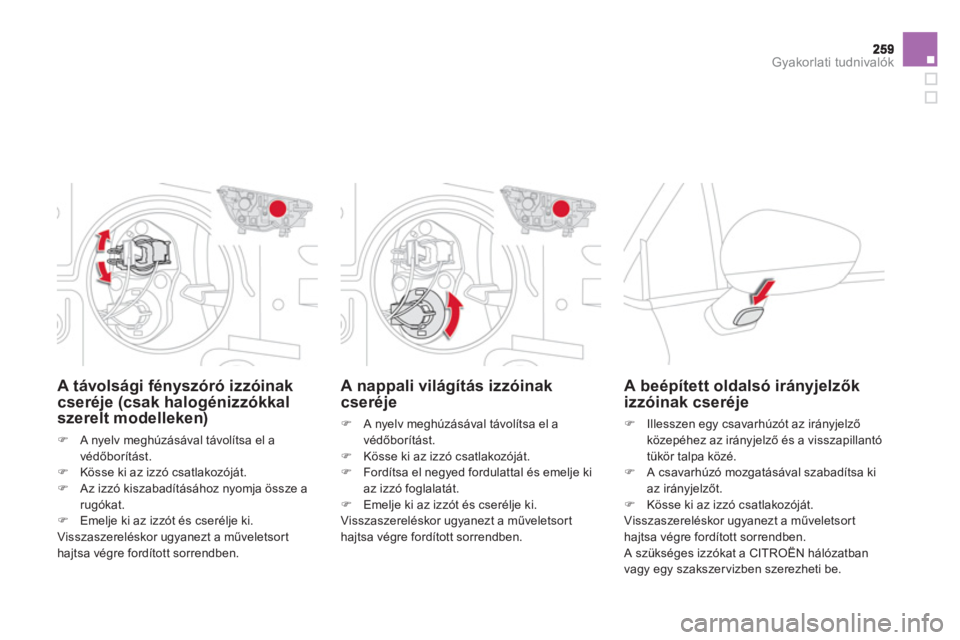

A tompított fényszóró izzóinakcseréje (csak halogénizzókkal
szerelt modelleken)
)A nyelv meghúzásával távolítsa el a
védőborítást.)Kösse ki az izzó csatlakozóját. )Az izzó kiszabadításához feszítse szét arugókat.)Emelje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsor t hajtsa végre fordított sorrendben.
Az irányjelzők izzóinak cseréje

Visszaszereléskor a fényszórómegfelelő szigetelésének biztosítása érdekében a védőbor

Gyakorlati tudnivalók
A nappali világítás izzóinak cseréje
) A nyelv meghúzásával távolítsa el a
védőborítást. ) Kösse ki az izzó csatlakozóját.)
Fordítsa el negyed fordulattal és emelje ki
az izzó foglalatát. ) Emelje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsor thajtsa v

Az oldalsó spotlámpák izzóinakcseréje
Az ilyen típusú diódás izzók cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy szakszervizhez.



A ledsorok/helyzetjelző lámpák
izzóinak cseréje
Az ilyen típusú diódás izzók cseréje érdekében
forduljon a CITROËN hálózathoz vagy egyszakszervizhez.






A ködfényszórók izzóinak cseréje
)Helyezzen egy lapos csavarhúzót a
díszlécen lévő lyukba. )A csavarhúzó segítségével pattintsa le a lökhárító díszlécét (a parkolássegítő
berendezés érzékelője a díszlécen marad). )Vegye ki a két rögzítőcsavar t és emelje ki amodult a helyéről. )Kösse ki az izzó csatlakozóját. )Fordítsa el negyed fordulattal az
izzófoglalatot és emelje ki.)Emelje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsor t hajtsa végre fordított sorrendben.
Az izzócserét a CITROËN hálózatban vagy egyszakszervizben is elvégeztetheti.

261Gyakorlati tudnivalók
1.Féklámpa (P21/5W)2.Helyzetjelzők (di

A fénykábelek/helyzetjelzőlámpák izzóinak cseréje





A rendszámtábla-világítás
izzóinak cseréje (W5W)

A ledes pótféklámpa izzójának cseréje
Az ilyen típusú diódás izzók cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy szakszervizhez.

Az ilyen típusú diódás izzók cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy szakszervizhez. Könn
yebb kiszerelni az izzókat, ha félig nyitva
hagyja a csomagtérajtót. ) Illesszen egy vékony csavarhúzót az átlátszó bura külső horny
