2011 CITROEN DS4 InstruksjonsbØker (in Norwegian)

231Kontroller











Panser

Åpne
)Åpne venstre fordør. )Trekk i den innvendige betjeningen A , nederst i dørrammen.
)
Skyv den utvendige betjeningen B
mot
venstre og løft opp panseret.
) Frigjør støttestangen C
fra sitt leie.)
Plasser stangen i innhakket for å holde
panseret åpent.

Plasseringen til den innvendigebetjeningen hindrer enhver åpning, så lenge venstre fordør er lukket.
Åpne ikke panseret hvis det er sterk vind.
Når motoren er varm, håndter denutvendige betjeningen og støttestangenmed forsiktighet (du risikerer å brennedeg).
Før alle inngrep under panseret,nøytraliser Stop & Star t for å unngårisiko for skader i forbindelse med denautomatiske utløsingen til STA R T-modus.


Lukke panseret
)
Ta støttestangen ut av innhakket. )
Hekt støttestangen fast i sitt leie. )
Før panseret ned, og slipp det på slutten av
bevegelsen. ) Trekk i panseret for å forsikre deg om at det er forsvarlig låst.

Tom drivstofftank
(Diesel)
For biler med HDi-motor må drivstoffsystemet
igangsettes på nytt dersom tanken er tom for
drivstoff. Se tegningen av motorrommet somkorresponderer med din bil under avsnittet
"Dieselmotorer".

1,6 liter HDi-motor
)
Fyll minst fem liter diesel på tanken.
)
Åpne motorpanseret. )
Om nødvendig, hekt av pyntedekslet for å få tilgang til matepumpen. )
Påvirk håndpumpen til den hardner (detkan være tungt å trykke første gang). )
Start motoren. (Dersom motoren ikke starter ved første forsøk, vent ca.
15 sekunder, og prøv på nytt).) Dersom dette ikke gir resultater etter et par forsøk, bruk håndpumpen på nytt og star t
motoren. ) Sett på plass og hekt på pyntedekslet.)
Lukk motorpanseret.


Hvis tanken i bilen din er utstyr t med en feilfyllingssperre, se kapittel "Åpninger - § feilfyllingssperre (Diesel)".
2 liter HDi-motor
)Fyll minst fem liter diesel på tanken.
)Åpne motorpanseret.)Hekt av pyntedekslet for å få tilgang tilhåndpumpen. )Løsne på lufteskruen. )Påvirk håndpumpen til du ser at deter drivstoff i slangen med den grønne
kontakten. )Stram til lufteskruen igjen.)Start motoren.)Tilbakemonter og hekt på pyntedekslet ogpåse at det sitter godt.)Lukk panseret.

Dersom motoren ikke star ter på førsteforsøk, må du ikke insistere, startprosedyren på nytt.

233Kontroller














Bensinmotorer

Gjør det mulig å kontrollere nivå for forskjellige
væsker, utski
fting av visse elementer.
1. Beholder for servostyringsvæske.2.Beholder for vindusspyler- oglyktespylervæske. 3.Beholder for kjølevæske. 4.
Beholder for bremsevæske.
5. Batteri/Sikringer.
6.Sikringsboks.
7. Luftfilter. 8.Peilepinne for motorolje. 9.
Påfylling av motorolje.

Dieselmotorer
Gjør det mulig å kontrollere nivået til forskjellige
væsker, utski
fting av visse elementer.
1. Beholder for servostyringsvæske. 2.
Beholder for vindusspyler- oglyktespylervæske. 3.
Beholder for kjølevæske. 4.
Beholder for bremsevæske. 5.
Batteri/Sikringer.
6.Sikringsboks. 7. Luftfilter. 8.Peilepinne for motorolje.9.
Påfylling av motorolje. 10.Håndpumpe * . 11.
Lufteskrue
* .
*
Avhen
gig av motor versjon.

235
Kontroller

























Nivåkontroll

Med mindre noe annet er angitt, foreta regelmessig kontroll av disse nivåene og etterfyll om nødvendig.
Dersom nivået s
ynker mye, få systemet kontrollert hos CITROËN-forhandlernett eller hos et kvalifisert verksted.


Motoroljenivå
Oljeskift
Overhold inter vallene som gis i serviceheftet.
For å bevare påliteligheten til motoren og
motorens avgassystem skal det ikke brukes
tilsetningsmidler i motoroljen.
Spesifi kasjoner for motoroljen
Oljen skal være tilpasset motoren ogtilfredsstille bilprodusentens krav.


Nivå for bremsevæske


Skifte av bremsevæske
Overhold inter vallene som gis i serviceheftet.


Spesifi kasjoner for
bremsevæsken
Bremsevæsken skal svare til bilprodusentens
anbefalinger og tilfredstille norm DOT4. Niv
ået for bremsevæsken skal være i
nærheten av "MA XI"-merket. Dersom
det ikke er tilfelle, kontroller slitasjen
på bremseklossene.
Nivåkontrollen er bare
gyldig dersom
bilen står parkert på vannrett
underla
g og motoren har vær t stanset
i minst 30 minutter.
Kontrollen utføres enten ved hjelp av indikatoren i instrumentbordet, eller med denmanuelle peilepinnen.


Vær forsik tig når det utføres arbeid i motorrommet, fordi enkelte deler kan være veldig varme (risiko for brannskader).

Det er normalt å foreta etter fyllinger
av olje mellom to ettersyn. CITROËNforeskriver kontroll av oljenivået, medetterfylling om nødvendig, hver5 000 kilometer.

Skifte av kjølevæske

Kjølevæsken trenger ikke å skiftes ut.


Spesifi kasjoner for kjølevæsken

Bruk kjølevæske som anbefales avbilprodusenten.
Nivå for kjølevæske
Nivået for kjølevæsken skal være inærheten av "MA XI"-merket, og måaldri overskride dette merket.Kjølevæsketemperaturen reguleresav kjøleviften når motoren er varm. Kjøleviften
kan også fungere når tenningen er av.
For biler som er utstyr t med par tikkelfilter,
kan kjøleviften fungere også når bilen står
stille, selv om motoren er kald.
Kjølesystemet er et trykksystem. Du bør der for
vente minst én time fra motoren er stanset tilkjølesystemet kan åpnes.
For å unngå brannskader, drei lokket to
omdreininger, og vent til trykket har falt. Åpne
deretter lokket og foreta påfylling.

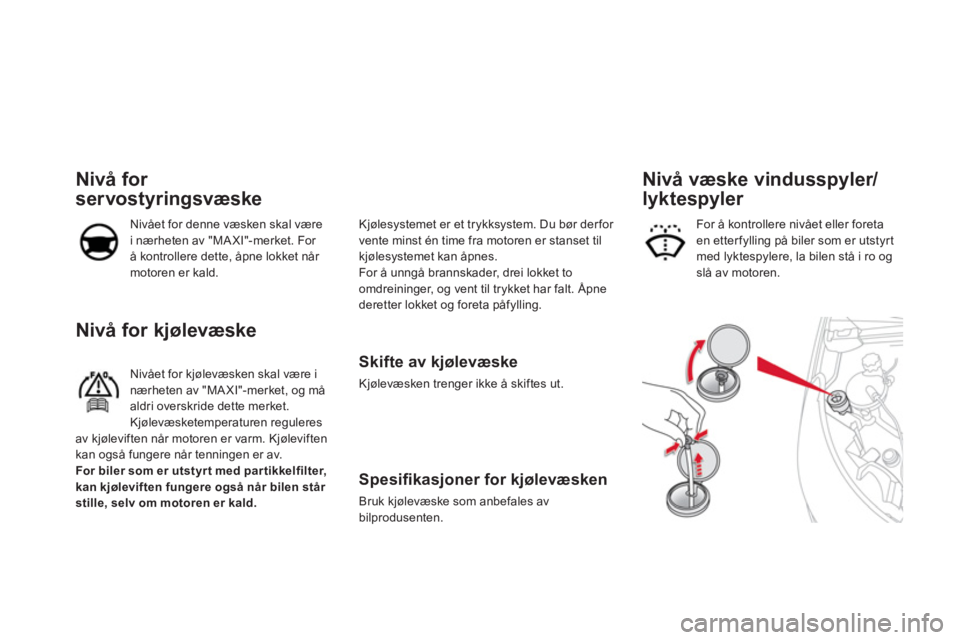

Nivå for
servost
yringsvæske
Nivået for denne væsken skal værei nærheten av "MA XI"-merket. For å kontrollere dette, åpne lokket når motoren er kald.F
or å kontrollere nivået eller foretaen etter fylling på biler som er utstyrt med lyktespylere, la bilen stå i ro og slå av motoren.

Nivå væske vindusspyler/
lyktespyler

237
Kontroller
Additivnivå diesel
(Diesel med partikkelfilter)
Etterfylling
Etter fylling av dette additivnivået skal utelukkende og snarlig foretas hos CITROËN-forhandlernett eller hos et kvalifisert verksted.

Brukte produkter

Unngå at spillolje og andre væsker kommer i kontakt med huden.
De fleste av disse væskene er skadeligefor helsen, og kan være meget etsende.

Hell ikke spillolje eller væske i kloakksystemet eller på bakken.
Spillolje skal samles opp i spesiellecontainere som du finner hos CITROËN-forhandlernett eller hos et kvalifisert verksted.
)Åpne panseret og hold det åpent ved hjelpav støttestangen.)Åpne lokket til beholderen for
vindusspylervæske. )Grip og klem sammen nivåpeilepinnen for å stenge inntaket av luft.)Ta peilepinnen helt ut av beholderen for åavlese nivået. )Foreta etterfylling om nødvendig. )Sett korken tilbake på beholderen og lukkpanseret.

Væskens karakteristikker

For å forsikre en optimal rengjøring og hindre
frost, må ikke etter fyllinger eller utskifting avdenne væsken foretas med vann.I hehold til instrumentbordvers
jonen din, vises
minimumsnivået til additivtanken ved:


- lampen til par tikkel
filteret lyser
vedvarende, sammen med et
lydsignal og en melding om for
lavt additivnivå partikkelfilter,
eller

- ser vicelampen l
yser vedvarende, sammen med et lydsignal og en
melding om for lavt additivnivå partikkelfilter.

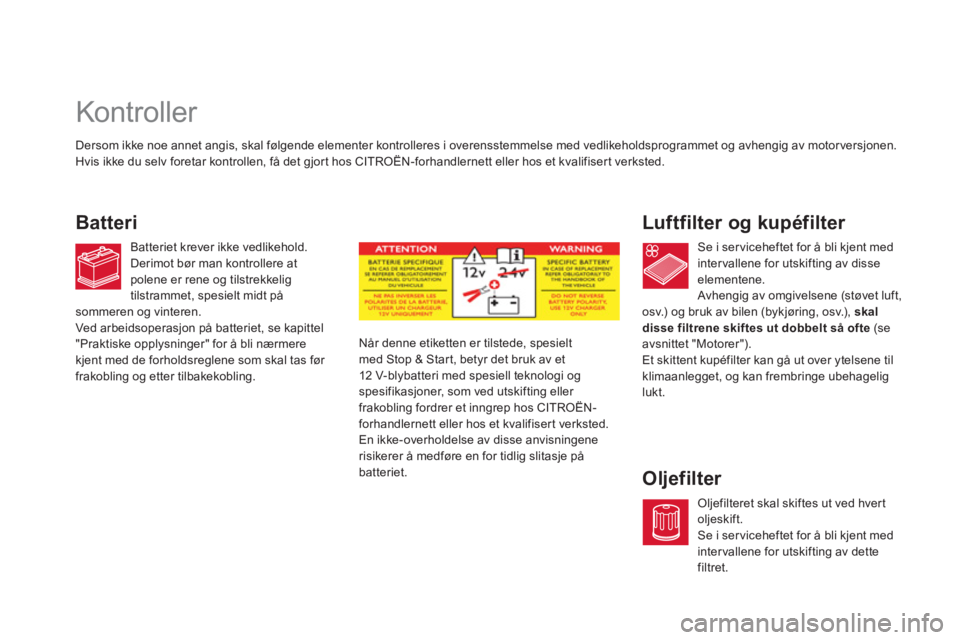

Kontroller
Batteri
Luftfilter og kupéfilter

Ol
jefilter
Dersom ikke noe annet angis, skal følgende elementer kontrolleres i overensstemmelse med vedlikeholdsprogrammet og avhengig av motor versjonen.
Hvis ikke du selv foretar kontrollen, få det
gjor t hos CITROËN-forhandlernett eller hos et kvalifiser t verksted.
B
atteriet krever ikke vedlikehold.
Derimot bør man kontrollere at
polene er rene og tilstrekkelig
tilstrammet, spesielt midt på
sommeren og vinteren.
Ved arbeidsoperasjon på batteriet, se kapittel
"Praktiske opplysninger" for å bli nærmere
kjent med de forholdsreglene som skal tas før frakobling og etter tilbakekobling. Se i serviceheftet for å bli k
jent med
inter vallene for utskifting av disse elementene.
Avhengig av omgivelsene (støvet luft,
osv.) og bruk av bilen (bykjøring, osv.), skal
disse filtrene skiftes ut dobbelt så ofte (se
avsnittet "Motorer").
Et skittent kupéfilter kan gå ut over ytelsene til
klimaanlegget, og kan frembringe ubehagelig
lukt.

Oljefilteret skal skiftes ut ved hver toljeskift.
Se i serviceheftet for å bli kjent med
inter vallene for utskifting av dettefiltret.




Når denne etiketten er tilstede, spesielt
med Stop & Star t, bet
yr det bruk av et
12 V- blybatteri med spesiell teknologi ogspesifikasjoner, som ved utskifting eller
frakobling fordrer et inngrep hos CITROËN-forhandlernett eller hos et kvalifisert verksted. En ikke-overholdelse av disse anvisningene risikerer å medføre en for tidlig slitasje påbatteriet.
