2011 CITROEN BERLINGO FIRST InstruksjonsbØker (in Norwegian)

87 PRAKTISKE OPPLYSNINGER-

Tredje stopplys (bakluke)
(W 5 W)


)
Åpne opp bakluken og løsne på
de to mutterne.

)
Løsne på holderen for å få tilgang
til lyspærene.

)
Skift ut den defekte pæren.



Tredje stopplys (venstre
bakdør) (W 5 W)


)
Fjern dekselet ved å trykke på
tungestykket A
(den runde delen)
på enden av lykten.

)
Trekk dekselet bakover.
)
For å fjerne pæreholderen, klem
på de to tungestykkene B
.

)
Trekk ut den defekte pæren og skift
den ut.
Ved tilbakemontering, går du frem i
omvendt rekkefølge.

PRAKTISKE OPPLYSNINGER88 -

Hvordan ta ut og sette inn en
sikring
Før du skifter sikringen, bør du fi nne
ut hva feilen skyldes og rette på det-
te. Sikringsnumrene står oppført på
sikringsboksen.
Bruk tangen B
. SKIFTE SIKRING

Sikringsboksene er plassert under
instrumentbordet og i motorrommet.

Sikringer under
instrumentbordet
Åpne opp lokket for å få tilgang til sik-
ringene.
Reservesikringene og tangen B
er
festet på innsiden av lokket A
.
Ikke defekt


Defekt


Tang B

En defekt sikring skal alltid skiftes
ut med én med samme styrke (av-
lesing avhengig av typen sikring).

89 PRAKTISKE OPPLYSNINGER-


Sikring nr.



Styrke



Funksjoner




1



15 A

Vindusviskere bak.


4



20 A

Multifunksjonsdisplay - Instrumentpanel - Bilradio -
Betjening ved rattet.


5



-

Ikke i bruk.


6



10 A

Diagnosekontakt.


7



-

Ikke i bruk.


9



30 A

Varmeseter.


10



40 A

Avising av ruter bak og speil.


11



15 A

Vindusviskere bak (bakluke).


12



30 A

Vindusheis foran.


14



10 A

Felles styreenhet for elektriske kretser (BSI) motor -
Betjening ved rattet.


15



15 A

Instrumentpanel - Multifunksjonsdisplay - Bilradio.


16



30 A

Betjening for låsing/åpning av dører andre
åpninger.


20



10 A

Høyre stopplys.


21



15 A

Venstre stopplys.


22



20 A

Taklampe foran - Kartleserlampe - Sigarettenner -
Elektrisk betjent speil.

PRAKTISKE OPPLYSNINGER90 -

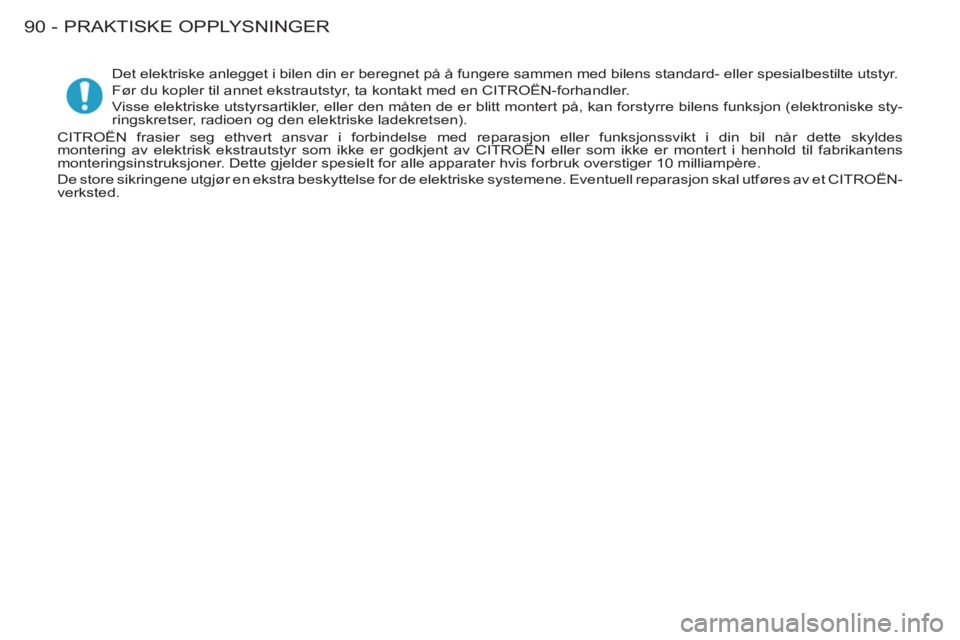

Det elektriske anlegget i bilen din er beregnet på å fungere sammen med bilens standard- eller spesialbestilte utstyr.
Før du kopler til annet ekstrautstyr, ta kontakt med en CITROËN-forhandler.
Visse elektriske utstyrsartikler, eller den måten de er blitt montert på, kan forstyrre bilens funksjon (elektroniske sty-
ringskretser, radioen og den elektriske ladekretsen).
CITROËN frasier seg ethvert ansvar i forbindelse med reparasjon eller funksjonssvikt i din bil når dette skyldes
montering av elektrisk ekstrautstyr som ikke er godkjent av CITROËN eller som ikke er montert i henhold til fabrikantens
monteringsinstruksjoner. Dette gjelder spesielt for alle apparater hvis forbruk overstiger 10 milliampère.
De store sikringene utgjør en ekstra beskyttelse for de elektriske systemene. Eventuell reparasjon skal utføres av et CITROËN-
verksted.

91 PRAKTISKE OPPLYSNINGER-


Sikring nr.



Styrke



Funksjoner




1



10 A

S.E. gløding (diesel) - Kontakt stopplys og clutch-
Ryggelys


2



15 A

Drivstoffpumpe


3



10 A

Styreenhet ABS


4



10 A

Styreenhet motor


5



-

Ledig


6



15 A

Tåkelys foran


7



20 A

Pumpe lyktespylere


8



20 A

Relé kjølevifte - Styreenhet motor


9



15 A

Venstre nærlys


10



15 A

Høyre nærlys


11



10 A

Venstre fjernlys


12



10 A

Høyre fjernlys


13



15 A

Horn


14



10 A

Pumpe vindusspylere foran og bak


15



30 A

Oksygensonde - Luftmassemåler


16



30 A

Relé luftpumpe


17



30 A

Vindusvisker foran


18



40 A

Vifte klimaanlegg


Sikringsboks i motorrommet

For å få tilgang til sikringsboksen i
motorrommet (ved siden av batte-
riet), klips av dekselet.
Når du er ferdig med å skifte sikrin-
ger, påse at dekselet blir forsvarlig
lukket igjen.

PRAKTISKE OPPLYSNINGER92 -
ØKONOMIMODUS
Etter at motoren har blitt stoppet og
nøkkelen er i "tilbehørsposisjon", vil
visse funksjoner (vindusviskere, el-vin-
dushevere, taklamper, bilradio, telefon,
nærlys, osv.) kun kunne brukes i til-
sammen omtrent tretti minutter. Dette
er for å unngå utlading av batteriet.
Når de tretti minuttene er gått, vil en
melding om start av økonomimodus
vises i multifunksjonsdisplayet, og
de forskjellige funksjonene settes på
pause.
Funksjonene reaktiveres automatisk
neste gang bilen startes.
For å få tilbake disse funksjonene
med én gang, må motoren startes og
man må la den gå noen sekunder.
Den tiden du har til rådighet er det
dobbelte av den tiden motoren går.
Men denne tiden er alltid på mellom
fem og tretti minutter.
Viktig: dersom det pågår en telefon-
samtale når disse systemene går
over i økonomimodus, kan samtalen
allikevel føres til slutt.
BATTERI

Ved langvarig stillstand for bilen
(mer enn én måned), anbefales
det å kople fra batteriet.



Vent i 2 minutter etter at ten-
ningen er skrudd av før du
kopler fra batteriet.
Polklemmen må ikke koples
fra når motoren går.
Lad ikke opp batteriet uten først å ha
koplet fra polklemmene.
Lukk alle vinduer og taket før batteriet
koples fra.
Etter at batteriet har blitt koplet til igjen,
skru på tenningen og vent i 1 minutt
før du starter opp bilen. Dersom du
allikevel konstaterer forstyrrelser, ta
kontakt med et CITROËN -verksted.

Dersom batteriete er utladet,
vil ikke bilen kunne starte.
Start ved hjelp av et ekstra
batteri:


- den røde kabelen skal koples til (+)
klemmen på begge batteriene,

- kople den ene enden av den
grønne eller sorte kabelen til (-)
klemmen på det ekstra batteriet,

- kople den andre enden av den
grønne eller sorte kabelen til et
punkt med jordingsforbindelse så
langt vekk fra batteriet som mulig
(for eksempel, høyre motorfeste).
Start motoren og la den gå.
Vent med å ta vekk kablene til motoren
går regelmessig på tomgang.

Lading av batteriet ved hjelp
av en batterilader:


- kople fra batteriet,

- overhold de bruksinstruksjoner som
gis av fabrikanten for batteriet,

- ved tilbakekopling av batteriet,
begynn med (-) polen,

- sjekk at poler og polklemmer er
rene. Hvis disse er irrete (grønt
eller hvitt belegg), skal de løsnes
og rengjøres.

93 PRAKTISKE OPPLYSNINGER-

Tilkopling av kontaktene
A1: -
A2: - Digital signalering (fabrikant)
A3: - Digital signalering (fabrikant)
A4: - Multiplekset tilførsel bilradio
(fabrikant)
A5: -
A6: (+) Tilbehør
A7: (+) Permanent
A8: (-) Gods
B1: (+) -
B2: (-) -
B3: (+) Høyre, fremre høyttaler og
diskanthøyttaler
B4: (-) Høyre, fremre høyttaler og
diskanthøyttaler
B5: (+) Venstre, fremre høyttaler og
diskanthøyttaler
B6: (-) Venstre, fremre høyttaler og
diskanthøyttaler
B7: (+) -
B8: (-) -

MONTERING AV
HØYTTALERE
Bilen er klargjort for montering av:


- diskanthøyttalere med en diameter
på 35 mm i dashbordet,

- høyttalere med en diameter på
165 mm i fordørene,


MONTERE EN BILRADIO

Bilen har følgende utstyr beregnet på
montering av bilradio:


- takantenne,

- antennekabel (koaksialkabel),

- støydemping,

- kabler til høyttalere og diskant-
høyttalere foran,

- 2 kontakter med 8 tilslutninger.
Ta kontakt med et CITROËN-
verksted før du installerer en
bilradio eller høyttalere i bilen.

PRAKTISKE OPPLYSNINGER94 -
SNØSKJERM *

Denne skjermen monteres på den
nederste delen av støtfangeren foran
for å unngå at det trenger inn snø ved
radiatorens kjølevifte.
Fjerne snøskjermen:


- når den utvendige temperaturen
er over 10 °C,

- ved tauing av bilen,

- dersom bilen kjører i over 120 km/t.


MONTERING



)
Anbring snøskjermen foran støt-
fangeren foran.

)

Sett den på plass den ved å plassere
de nedre klipsene A
i støtfangeren.


)
Trykk på snøskjermen ved hver
av de øvre klipsene B
.



DEMONTERING



)
Trykk på de øvre klipsene B
og
fjern snøskjermen.


*
Som tilbehør eller avhengig av be-
stemmelsesland.
