2011 Alfa Romeo 159 Návod na použitie a údržbu (in Slovak)

PRÍSTROJOVÁ DOSKA
A0E0056mobr. 1
1.Bočné nastaviteľné a nasmerovateľné prívodné otvory vzduchu - 2. Otvory na prívod vzduchu na odrosenie/odmrazenie
bočných predných okien- 3.Páčka na ovládanie vonkajších svetiel - 4.Prístrojová doska - 5.Airbag na strane vodiča a zvuko-
vé výstražné znamenie - 6.Páčka na ovládanie stierača - 7.Horný centrálny otvor na prívod vzduchu - 8.Centrálne nastavi-
teľné a nasmerovateľné otvory prívodu vzduchu - 9.Ukazovateľ hladiny paliva/ukazovateľ teploty chladiacej kvapaliny moto-
ra/ ukazovateľ teploty motorového oleja (benzínové verzie) alebo ukazovateľ tlaku turbokompresora (dieselové verzie)
10.Airbag na strane spolujazdca - 11.Čelný airbag vo výške kolien na strane spolujazdca (pre určené verzie/trhy)
12.Zásuvka s odkladacím priestorom - 13.Autorádio (pre určené verzie/trhy) - 14.Ovládače klimatizácie - 15. Tlačidlo
ŠTART/STOPna naštartovanie motora - 16.Štartovacie zariadenie - 17.Čelný airbag vo výške kolien na strane vodiča
18.Ovládače autorádia na volante (pre určené verzie/trhy) - 19.Ovládacia páčka Cruise Control (pre určené verzie/trhy)
20.Páčka na otváranie kapoty motora - 21.Prístupový kryt k skrinke s poistkami na prístrojovej doske - 22.Jednotka ovlá-
dacích spínačov vonkajších svetiel, vynulovanie čiastočného počítadla kilometrov a korektor nastavenia svetlometov.
7
BEZPEČNOSŤ
KONTROLKY A
SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
001-045 Alfa 159 SK 2-04-2009 11:39 Pagina 7

PRÍSTROJOVÁ
DOSKA
A.Tachometer (indikátor rýchlosti)
B.Kontrolky - C. Otáčkomer
D. Multifunkčný displej
hcmKontrolky iba
u dieselových verzií
U dieselových verzií je stupnica
otáčkomeru do 6000 otáčok.
obr. 2 - Verzie s multifunkčným displejomA0E0312m
A.Tachometer (indikátor rýchlosti)
B.Kontrolky - C.Otáčkomer
D.Nastaviteľný multifunkčný displej
cmKontrolky iba u dieslových
verzií
U dieselových verzií je stupnica
otáčkomeru do 6000 otáčok.
A0E0422mobr. 3 - Verzie s nastaviteľným multifunkčným displejom
8
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
001-045 Alfa 159 SK 2-04-2009 11:39 Pagina 8

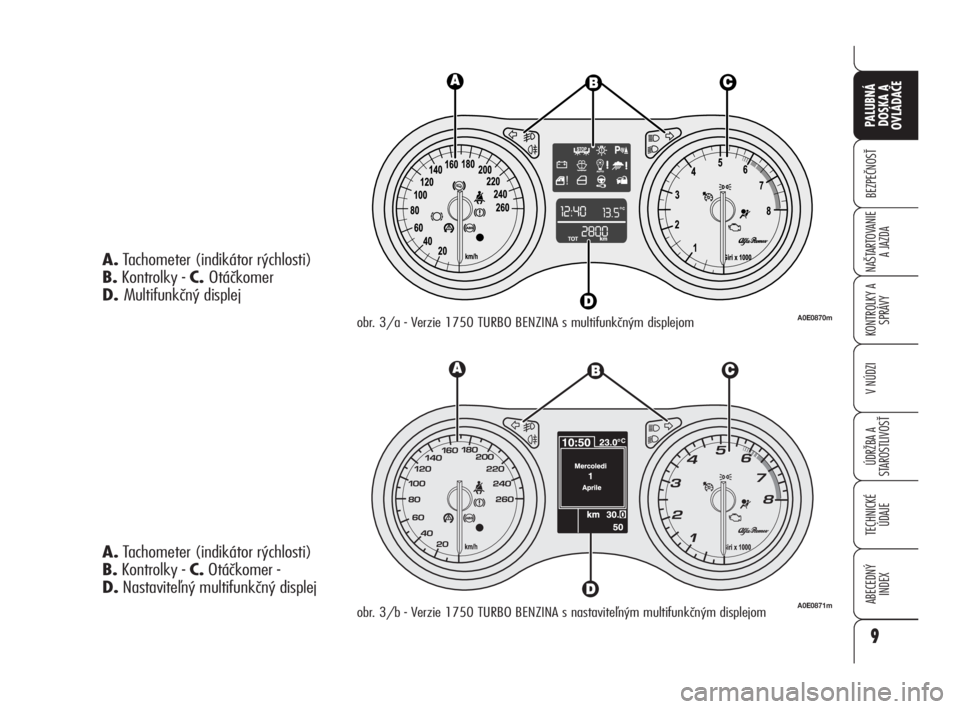

A.Tachometer (indikátor rýchlosti)
B.Kontrolky - C. Otáčkomer
D. Multifunkčný displej
obr. 3/a - Verzie 1750 TURBO BENZINA s multifunkčným displejomA0E0870m
A.Tachometer (indikátor rýchlosti)
B.Kontrolky - C.Otáčkomer -
D.Nastaviteľný multifunkčný displej
A0E0871mobr. 3/b - Verzie 1750 TURBO BENZINA s nastaviteľným multifunkčným displejom
9
BEZPEČNOSŤ
KONTROLKY A
SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
001-045 Alfa 159 SK 2-04-2009 11:39 Pagina 9

SYSTÉM ALFA
ROMEO CODE
Je to elektronický systém blokovania
motora, ktorý umožňuje zvýšenie ochra-
ny proti pokusom o krádež vozidla. Ak-
tivuje sa automaticky po vytiahnutí elek-
tronického kľúča zo štartovacieho za-
riadenia.
V každom elekronickom kľúči je zabu-
dované elektronické zariadenie, funk-
ciou ktorého je modulovať signál vysla-
ný pri štartovaní z antény zabudovanej
v mieste elektronického kľúča na pa-
lubnej doske. Signál predstavuje “hes-
lo”, odlišné pri každom štartovaní, kto-
rým centrála zapaľovania rozpozná elek-
tronický kľúč a umožní naštartovanie vo-
zidla.
SYMBOLY
Na niektorých častiach vozidla alebo v
ich blízkosti sú umiestnené špecifické fa-
rebné štítky, ktorých symboly priťahujú
pozornosť a upozorňujú na dôležité
opatrenia, ktoré musí používateľ do-
držiavať v rámci používania uvedených
častí vozidla.
Okrem toho je pod kapotou motora
umiestnená súhrnná tabuľka symbolov
obr. 4.
A0E0138mobr. 4
10
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
001-045 Alfa 159 SK 2-04-2009 11:39 Pagina 10

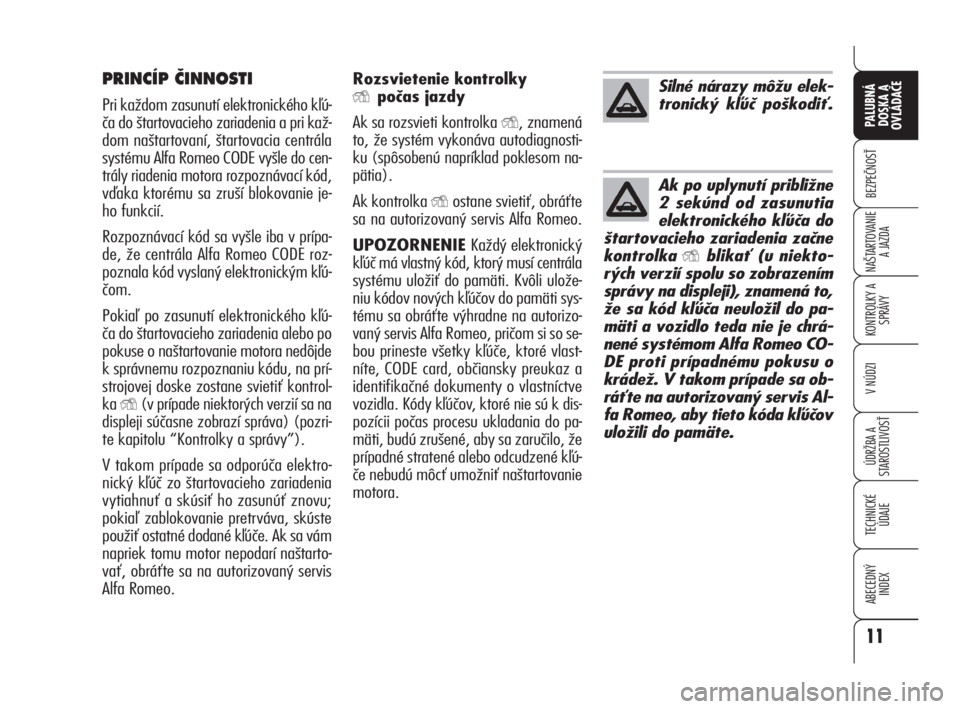

Rozsvietenie kontrolky
Ypočas jazdy
Ak sa rozsvieti kontrolka
Y, znamená
to, že systém vykonáva autodiagnosti-
ku (spôsobenú napríklad poklesom na-
pätia).
Ak kontrolka
Yostane svietiť, obráťte
sa na autorizovaný servis Alfa Romeo.
UPOZORNENIE Každý elektronický
kľúč má vlastný kód, ktorý musí centrála
systému uložiť do pamäti. Kvôli ulože-
niu kódov nových kľúčov do pamäti sys-
tému sa obráťte výhradne na autorizo-
vaný servis Alfa Romeo, pričom si so se-
bou prineste všetky kľúče, ktoré vlast-
níte, CODE card, občiansky preukaz a
identifikačné dokumenty o vlastníctve
vozidla. Kódy kľúčov, ktoré nie sú k dis-
pozícii počas procesu ukladania do pa-
mäti, budú zrušené, aby sa zaručilo, že
prípadné stratené alebo odcudzené kľú-
če nebudú môcť umožniť naštartovanie
motora.
PRINCÍP âINNOSTI
Pri každom zasunutí elektronického kľú-
ča do štartovacieho zariadenia a pri kaž-
dom naštartovaní, štartovacia centrála
systému Alfa Romeo CODE vyšle do cen-
trály riadenia motora rozpoznávací kód,
vďaka ktorému sa zruší blokovanie je-
ho funkcií.
Rozpoznávací kód sa vyšle iba v prípa-
de, že centrála Alfa Romeo CODE roz-
poznala kód vyslaný elektronickým kľú-
čom.
Pokiaľ po zasunutí elektronického kľú-
ča do štartovacieho zariadenia alebo po
pokuse o naštartovanie motora nedôjde
k správnemu rozpoznaniu kódu, na prí-
strojovej doske zostane svietiť kontrol-
ka
Y(v prípade niektorých verzií sa na
displeji súčasne zobrazí správa) (pozri-
te kapitolu “Kontrolky a správy”).
V takom prípade sa odporúča elektro-
nický kľúč zo štartovacieho zariadenia
vytiahnuť a skúsiť ho zasunúť znovu;
pokiaľ zablokovanie pretrváva, skúste
použiť ostatné dodané kľúče. Ak sa vám
napriek tomu motor nepodarí naštarto-
vať, obráťte sa na autorizovaný servis
Alfa Romeo.
Silné nárazy môžu elek-
tronický kľúč poškodiť.
Ak po uplynutí približne
2 sekúnd od zasunutia
elektronického kľúča do
štartovacieho zariadenia začne
kontrolka
Yblikať (u niekto-
rých verzií spolu so zobrazením
správy na displeji), znamená to,
že sa kód kľúča neuložil do pa-
mäti a vozidlo teda nie je chrá-
nené systémom Alfa Romeo CO-
DE proti prípadnému pokusu o
krádež. V takom prípade sa ob-
ráťte na autorizovaný servis Al-
fa Romeo, aby tieto kóda kľúčov
uložili do pamäte.
11
BEZPEČNOSŤ
KONTROLKY A
SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
001-045 Alfa 159 SK 2-04-2009 11:39 Pagina 11

Tlačidlo Ëaktivuje centrálne odomknu-
tie dverí a dvierok palivovej nádrže spo-
lu s vyradením alarmu (pre určené ver-
zie/trhy).
Tlačidlo
`aktivuje otvorenie dverí
batožinového priestoru.
Pokiaľ po odomknutí dverí stlačením tla-
čidla
Ëdo 2,5 minúty neotvoríte niek-
toré dvere alebo batožinový priestor, sys-
tém automaticky zabezpečí opätovné
zamknutie vozidla.
ELEKTRONICK¯ KªÚâ
obr. 6
Spolu s vozidlom sa dodávajú dva elek-
tronické kľúče s diaľkovým ovládaním.
Elektronický kľúč spúšťa štartovacie za-
riadenie motora.
Tlačidlo
Áovláda centrálne zamykanie
dverí, batožinového priestoru a dvierok
palivovej nádrže spolu s aktiváciou alar-
mu (pre určené verzie/trhy)
ELEKTRONICK¯
KªÚâ
CODE CARD
(pre určené verzie/trhy)
Spoločne s kľúčmi sa dodáva karta CO-
DE card obr. 5, na ktorej je uvedený
mechanický Aa elektronický Bkód.
Kódy treba uchovávať na bezpečnom
mieste, nie vo vozidle.
A0E0023mobr. 5A0E0021mobr. 6
V prípade zmeny vlast-
níka vozidla bude ne-
vyhnutné, aby nový ma-
jiteľ dostal aj elektronický kľúč
a kartu CODE card.
12
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
001-045 Alfa 159 SK 2-04-2009 11:39 Pagina 12

Výmena batérie
elektronického kľúča
Ak po stlačení jedného z tlačidiel
Ë, Á,
alebo
`bude povel odmietnutý ale-
bo sa nevykoná, bude nevyhnutné vy-
meniť batériu za novú, rovnakého dru-
hu, ktorú dostať v bežných predajniach.
Aby ste mali istotu, že batéria je vybitá,
vyskúšajte stlačiť tlačidlá
Ë, Áalebo
`na druhom elektronickom kľúči.
Po zatvorení batožinového priestoru sa
obnovia kontrolné senzorové funkcie a
+1-krát bliknú smerové svetlá. UPOZORNENIE Nenechávajte elek-
tronický kľúč vystavený priamemu slneč-
nému svetlu: mohol by sa poškodiť.
UPOZPORNENIEFrekvenciu diaľ-
kového ovládača môžu rušiť silné pre-
nosy rozhlasových vĺn mimo vozidla (na-
pr. mobilné telefóny, rádioamatéri,
atď.). V takom prípade sa na diaľkovom
ovládači môžu vyskytnúť poruchy. Na elektronickom kľúči obr. 7 je okrem
iného aj kovová vložka A, ktorá sa dá
po stlačení tlačidla Bvytiahnuť.
Kovová vložka sa používa na:
❒centrálne zamknutie/odomknutie
dverí otočením v zámku dverí na
strane vodiča (pokiaľ je batéria vo-
zidla vybitá, otvoria sa len dvere na
strane vodiča);
❒otvorenie/zatvorenie okien;
❒prepínanie (pre určené verzie/trhy)
na vyradenie predného airbagu a air-
bagu vo výške kolien (pre určené
verzie/trhy) na strane spolujazdca;
❒zariadenie safe-lock (pre určen ver-
zie/trhy);
❒núdzové odblokovanie elektronic-
kého kľúča od štartovacieho zaria-
denia.
A0E0022mobr. 7
Nenechávajte elektro-
nický kľúč bez dozoru,
aby ste zabránili tomu, že by
niekto, najmä deti, mohol s
kľúčom manipulovať a omylom
stlačiť tlačidlo B-obr.7.
POZOR
A0E0021mobr. 8
13
BEZPEČNOSŤ
KONTROLKY A
SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
001-045 Alfa 159 SK 2-04-2009 11:39 Pagina 13

ZARIADENIE SAFE LOCK
(pre určené verzie/trhy)
Toto bezpečnostné zariadenie bráni fun-
govaniu vnútorných rukovätí na otvo-
renie dverí vozidla.
Zariadenie safe lock teda predstavuje
zvýšenie ochrany proti pokusom o ná-
silné vniknutie do vozidla. Odporúča sa
preto zapnúť ho pri každom vzdialení
sa od zaparkovaného vozidla.
Po zapnutí zariadenia
safe lock sa dvere vo-
zidla nebudú dať otvoriť z
vnútra vozidla, preto sa pred
vystúpením z vozidla a jeho
aktiváciou ubezpečte, že v ka-
bíne neostali žiadne osoby.
POZOR
Pri výmene batérie obr. 9dodržiavaj-
te nasledujúce pokyny:
❒vytiahnite kovovú vložku Astlače-
ním tlačidla B;
❒vypáčte zatlačený kryt B-obr. 10
(červenej farby), ako páku použite
kovovú vložku Aelektronického kľú-
ča v bode naznačenom na obrázku;
❒vytiahnite batériu D-obr. 9z prie-
hradky a zapamätajte si polaritu
umiestnenia (v polohe naznačenej
na obrázku je kladný pól obrátený
smerom dolu);
❒vsuňte do priehradky novú batériu,
pričom dodržiavajte polaritu;
❒vsuňte priehradku na miesto a za-
suňte kovovú vložku.UPOZORNENIEOdporúčame nedo-
týkať sa elektrických kontaktov vo vnút-
ri elektronického kľúča a nedovoliť, aby
do vnúra prenikli kvpaliny alebo prach.
A0E0035mobr. 9A0E0242mobr. 10
Vybité batérie znečisťu-
jú životné prostredie,
preto ich musíte vyhodiť
do príslušných zberných nádob,
ako to ukladá zákon alebo ich
môžete odovzdať v autorizo-
vanom servise Alfa Romeo, kde
sa postarajú o ich likvidáciu.
