PLAN FÜR DIE PROGRAMMIERTE WARTUNG
Die Inspektionen müssen alle 15.000 km ausgeführt werden.
Tausend Km 15 30 45 60 75 90 105 120 135 150 165 180
Kontrolle Zustand/Verschleiß der Reifen und eventuelles Korrigieren des Reifendrucks
Einwandfreie Funktion der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage, Kofferraumleuchte,
Innenraumleuchte, Ablagefachleuchte, Kontrollleuchten am
Armaturenbrett usw.) prüfen.
Funktion der Scheibenwisch-/-waschanlage prüfen und ggf.
Waschdüsen einstellen
Positionierung und Verschleiß der Wischerblätter an Front-
und Heckscheibe prüfen
Zustand und Abnutzung der vorderen Scheibenbremsbeläge
und Funktion des Bremsbelagverschleißsensors prüfen
Zustand und Abnutzung der hinteren Scheibenbremsbeläge
und Funktion des Bremsbelagverschleißsensors prüfen
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz,
Rohre und Schläuche (Abgas, Kraftstoff, Bremsen),
Gummiteile (Hauben, Manschetten, Buchsen usw.)
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren
Flüssigkeitsstand prüfen und bei Bedarf ergänzen
(Bremsen/hydr. Kupplung, Scheibenwaschanlage, Batterie,
Motorkühlung usw.)
Handbremshebelweg prüfen und eventuell einstellen
Sichtprüfung des/der Antriebsriemen(s) der Zusatzaggregate

185
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
●●
●●● ●● ●
●●● ●● ●
●
●
●●● ●● ●
●● ●
●●●●●●● ●● ●● ●
●● ●
●●● ●● ●

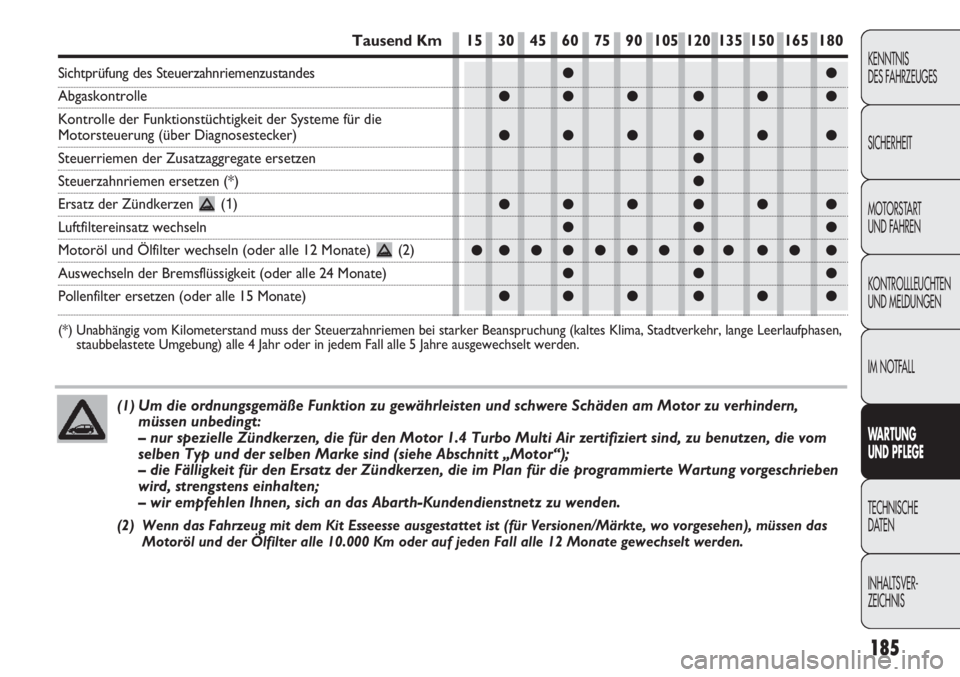

Tausend Km 15 30 45 60 75 90 105 120 135 150 165 180
Sichtprüfung des Steuerzahnriemenzustandes
Abgaskontrolle
Kontrolle der Funktionstüchtigkeit der Systeme für die
Motorsteuerung (über Diagnosestecker)
Steuerriemen der Zusatzaggregate ersetzen
Steuerzahnriemen ersetzen (*)
Ersatz der Zündkerzen (1)
Luftfiltereinsatz wechseln
Motoröl und Ölfilter wechseln (oder alle 12 Monate) (2)
Auswechseln der Bremsflüssigkeit (oder alle 24 Monate)
Pollenfilter ersetzen (oder alle 15 Monate)
(*) Unabhängig vom Kilometerstand muss der Steuerzahnriemen bei starker Beanspruchung (kaltes Klima, Stadtverkehr, lange Leerlaufphasen,
staubbelastete Umgebung) alle 4 Jahr oder in jedem Fall alle 5 Jahre ausgewechselt werden.
(1)Um die ordnungsgemäße Funktion zu gewährleisten und schwere Schäden am Motor zu verhindern,
müssen unbedingt:
– nur spezielle Zündkerzen, die für den Motor 1.4 Turbo Multi Air zertifiziert sind, zu benutzen, die vom
selben Typ und der selben Marke sind (siehe Abschnitt „Motor“);
– die Fälligkeit für den Ersatz der Zündkerzen, die im Plan für die programmierte Wartung vorgeschrieben
wird, strengstens einhalten;
– wir empfehlen Ihnen, sich an das Abarth-Kundendienstnetz zu wenden.
(2) Wenn das Fahrzeug mit dem Kit Esseesse ausgestattet ist (für Versionen/Märkte, wo vorgesehen), müssen das
Motoröl und der Ölfilter alle 10.000 Km oder auf jeden Fall alle 12 Monate gewechselt werden.

186
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

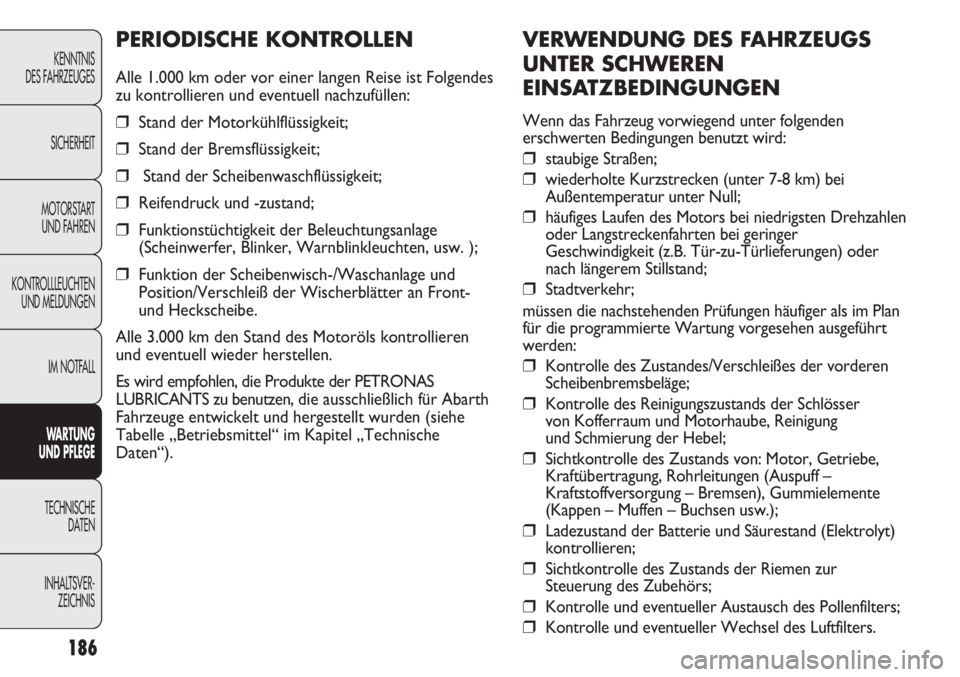

VERWENDUNG DES FAHRZEUGS
UNTER SCHWEREN
EINSATZBEDINGUNGEN
Wenn das Fahrzeug vorwiegend unter folgenden
erschwerten Bedingungen benutzt wird:
❒staubige Straßen;
❒wiederholte Kurzstrecken (unter 7-8 km) bei
Außentemperatur unter Null;
❒häufiges Laufen des Motors bei niedrigsten Drehzahlen
oder Langstreckenfahrten bei geringer
Geschwindigkeit (z.B. Tür-zu-Türlieferungen) oder
nach längerem Stillstand;
❒Stadtverkehr;
müssen die nachstehenden Prüfungen häufiger als im Plan
für die programmierte Wartung vorgesehen ausgeführt
werden:
❒Kontrolle des Zustandes/Verschleißes der vorderen
Scheibenbremsbeläge;
❒Kontrolle des Reinigungszustands der Schlösser
von Kofferraum und Motorhaube, Reinigung
und Schmierung der Hebel;
❒Sichtkontrolle des Zustands von: Motor, Getriebe,
Kraftübertragung, Rohrleitungen (Auspuff –
Kraftstoffversorgung – Bremsen), Gummielemente
(Kappen – Muffen – Buchsen usw.);
❒Ladezustand der Batterie und Säurestand (Elektrolyt)
kontrollieren;
❒Sichtkontrolle des Zustands der Riemen zur
Steuerung des Zubehörs;
❒Kontrolle und eventueller Austausch des Pollenfilters;
❒Kontrolle und eventueller Wechsel des Luftfilters.
PERIODISCHE KONTROLLEN
Alle 1.000 km oder vor einer langen Reise ist Folgendes
zu kontrollieren und eventuell nachzufüllen:
❒Stand der Motorkühlflüssigkeit;
❒Stand der Bremsflüssigkeit;
❒Stand der Scheibenwaschflüssigkeit;
❒Reifendruck und -zustand;
❒Funktionstüchtigkeit der Beleuchtungsanlage
(Scheinwerfer, Blinker, Warnblinkleuchten, usw. );
❒Funktion der Scheibenwisch-/Waschanlage und
Position/Verschleiß der Wischerblätter an Front-
und Heckscheibe.
Alle 3.000 km den Stand des Motoröls kontrollieren
und eventuell wieder herstellen.
Es wird empfohlen, die Produkte der PETRONAS
LUBRICANTS zu benutzen, die ausschließlich für Abarth
Fahrzeuge entwickelt und hergestellt wurden (siehe
Tabelle „Betriebsmittel“ im Kapitel „Technische
Daten“).

187
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

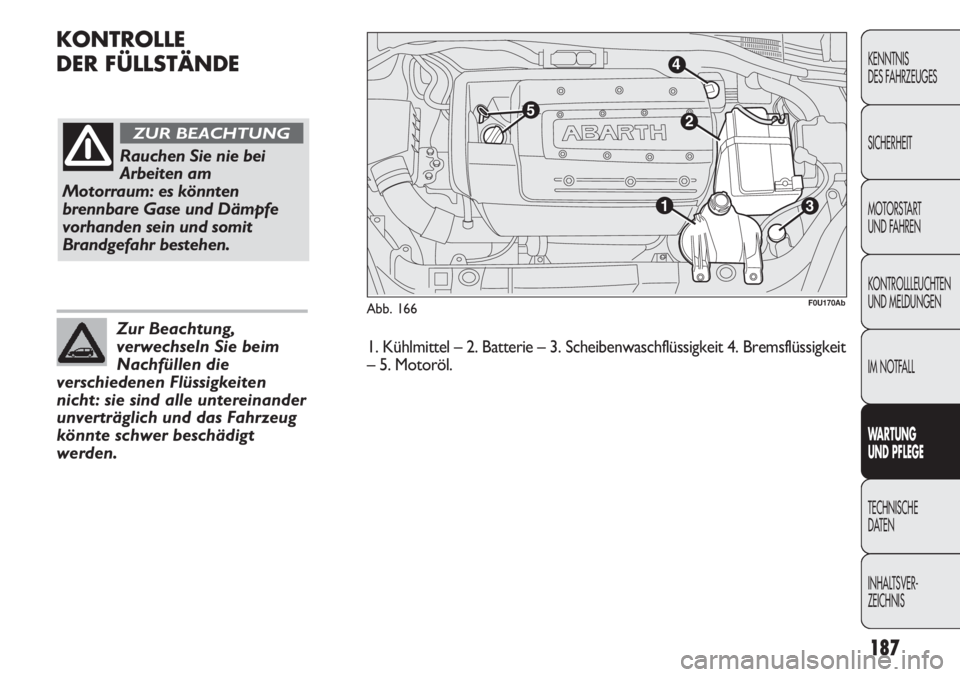

KONTROLLE
DER FÜLLSTÄNDE
Abb. 166
Rauchen Sie nie bei
Arbeiten am
Motorraum: es könnten
brennbare Gase und Dämpfe
vorhanden sein und somit
Brandgefahr bestehen.
ZUR BEACHTUNG
Zur Beachtung,
verwechseln Sie beim
Nachfüllen die
verschiedenen Flüssigkeiten
nicht: sie sind alle untereinander
unverträglich und das Fahrzeug
könnte schwer beschädigt
werden.
1. Kühlmittel – 2. Batterie – 3. Scheibenwaschflüssigkeit 4. Bremsflüssigkeit
– 5. Motoröl.
132 4
5
F0U170Ab

188
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U171AbAbb. 167

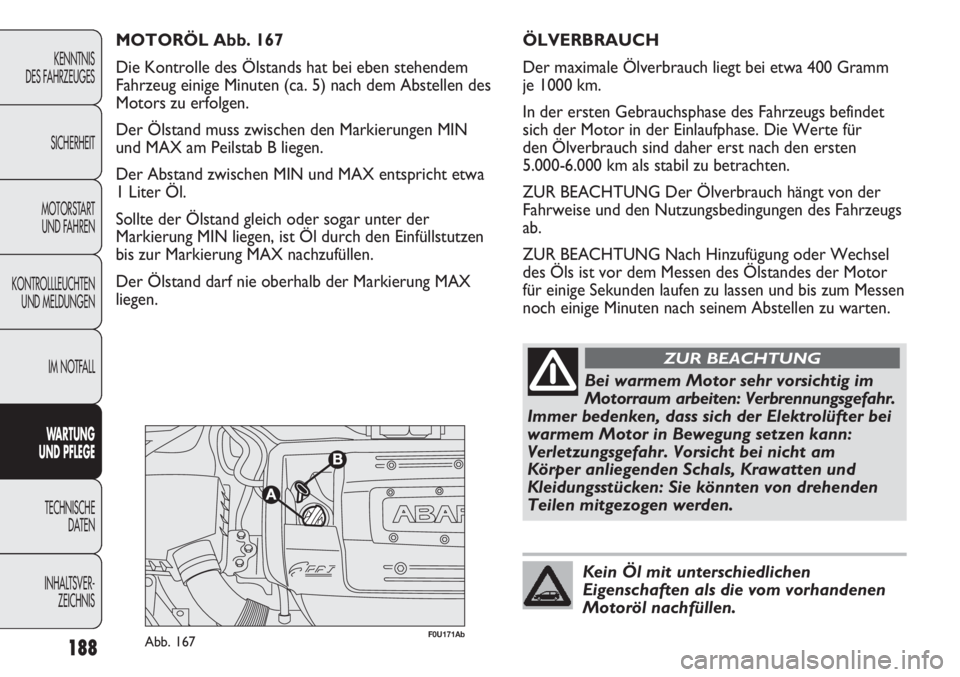

MOTORÖL Abb. 167
Die Kontrolle des Ölstands hat bei eben stehendem
Fahrzeug einige Minuten (ca. 5) nach dem Abstellen des
Motors zu erfolgen.
Der Ölstand muss zwischen den Markierungen MIN
und MAX am Peilstab B liegen.
Der Abstand zwischen MIN und MAX entspricht etwa
1 Liter Öl.
Sollte der Ölstand gleich oder sogar unter der
Markierung MIN liegen, ist Öl durch den Einfüllstutzen
bis zur Markierung MAX nachzufüllen.
Der Ölstand darf nie oberhalb der Markierung MAX
liegen.ÖLVERBRAUCH
Der maximale Ölverbrauch liegt bei etwa 400 Gramm
je 1000 km.
In der ersten Gebrauchsphase des Fahrzeugs befindet
sich der Motor in der Einlaufphase. Die Werte für
den Ölverbrauch sind daher erst nach den ersten
5.000-6.000 km als stabil zu betrachten.
ZUR BEACHTUNG Der Ölverbrauch hängt von der
Fahrweise und den Nutzungsbedingungen des Fahrzeugs
ab.
ZUR BEACHTUNG Nach Hinzufügung oder Wechsel
des Öls ist vor dem Messen des Ölstandes der Motor
für einige Sekunden laufen zu lassen und bis zum Messen
noch einige Minuten nach seinem Abstellen zu warten.
Bei warmem Motor sehr vorsichtig im
Motorraum arbeiten: Verbrennungsgefahr.
Immer bedenken, dass sich der Elektrolüfter bei
warmem Motor in Bewegung setzen kann:
Verletzungsgefahr. Vorsicht bei nicht am
Körper anliegenden Schals, Krawatten und
Kleidungsstücken: Sie könnten von drehenden
Teilen mitgezogen werden.
ZUR BEACHTUNG
Kein Öl mit unterschiedlichen
Eigenschaften als die vom vorhandenen
Motoröl nachfüllen.

189
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U172AbAbb. 168

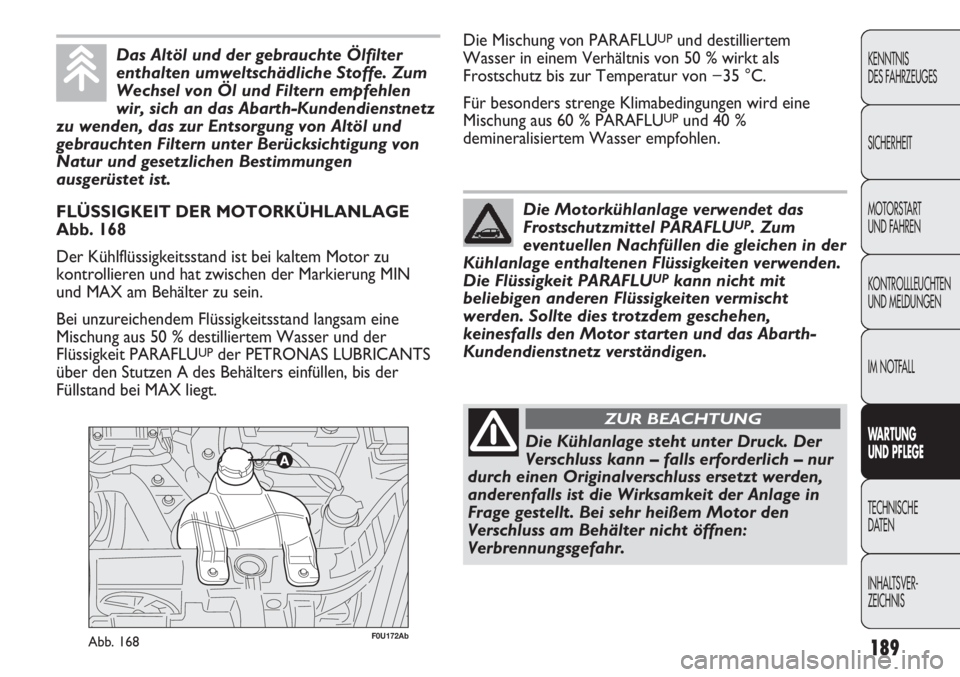

FLÜSSIGKEIT DER MOTORKÜHLANLAGE
Abb. 168
Der Kühlflüssigkeitsstand ist bei kaltem Motor zu
kontrollieren und hat zwischen der Markierung MIN
und MAX am Behälter zu sein.
Bei unzureichendem Flüssigkeitsstand langsam eine
Mischung aus 50 % destilliertem Wasser und der
Flüssigkeit PARAFLU
UPder PETRONAS LUBRICANTS
über den Stutzen A des Behälters einfüllen, bis der
Füllstand bei MAX liegt.
Das Altöl und der gebrauchte Ölfilter
enthalten umweltschädliche Stoffe. Zum
Wechsel von Öl und Filtern empfehlen
wir, sich an das Abarth-Kundendienstnetz
zu wenden, das zur Entsorgung von Altöl und
gebrauchten Filtern unter Berücksichtigung von
Natur und gesetzlichen Bestimmungen
ausgerüstet ist.
Die Motorkühlanlage verwendet das
Frostschutzmittel PARAFLUUP. Zum
eventuellen Nachfüllen die gleichen in der
Kühlanlage enthaltenen Flüssigkeiten verwenden.
Die Flüssigkeit PARAFLU
UPkann nicht mit
beliebigen anderen Flüssigkeiten vermischt
werden. Sollte dies trotzdem geschehen,
keinesfalls den Motor starten und das Abarth-
Kundendienstnetz verständigen.
Die Mischung von PARAFLUUPund destilliertem
Wasser in einem Verhältnis von 50 % wirkt als
Frostschutz bis zur Temperatur von −35 °C.
Für besonders strenge Klimabedingungen wird eine
Mischung aus 60 % PARAFLU
UPund 40 %
demineralisiertem Wasser empfohlen.
Die Kühlanlage steht unter Druck. Der
Verschluss kann – falls erforderlich – nur
durch einen Originalverschluss ersetzt werden,
anderenfalls ist die Wirksamkeit der Anlage in
Frage gestellt. Bei sehr heißem Motor den
Verschluss am Behälter nicht öffnen:
Verbrennungsgefahr.
ZUR BEACHTUNG

F0U173AbAbb. 169190
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

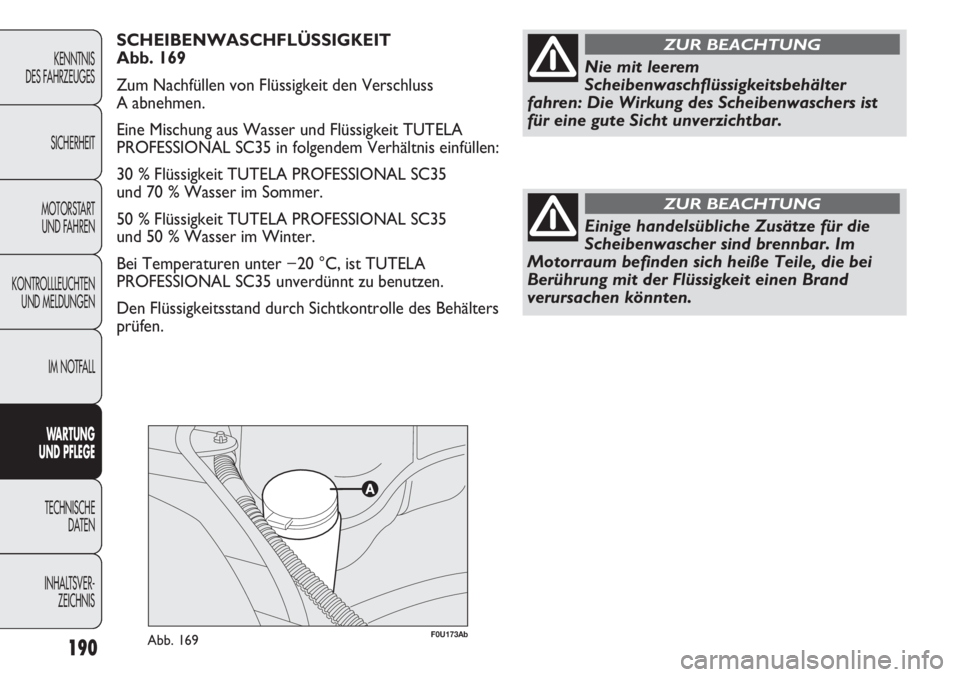

SCHEIBENWASCHFLÜSSIGKEIT
Abb. 169
Zum Nachfüllen von Flüssigkeit den Verschluss
A abnehmen.
Eine Mischung aus Wasser und Flüssigkeit TUTELA
PROFESSIONAL SC35 in folgendem Verhältnis einfüllen:
30 % Flüssigkeit TUTELA PROFESSIONAL SC35
und 70 % Wasser im Sommer.
50 % Flüssigkeit TUTELA PROFESSIONAL SC35
und 50 % Wasser im Winter.
Bei Temperaturen unter −20 °C, ist TUTELA
PROFESSIONAL SC35 unverdünnt zu benutzen.
Den Flüssigkeitsstand durch Sichtkontrolle des Behälters
prüfen.
Nie mit leerem
Scheibenwaschflüssigkeitsbehälter
fahren: Die Wirkung des Scheibenwaschers ist
für eine gute Sicht unverzichtbar.
ZUR BEACHTUNG
Einige handelsübliche Zusätze für die
Scheibenwascher sind brennbar. Im
Motorraum befinden sich heiße Teile, die bei
Berührung mit der Flüssigkeit einen Brand
verursachen könnten.
ZUR BEACHTUNG

191
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U174AbAbb. 170

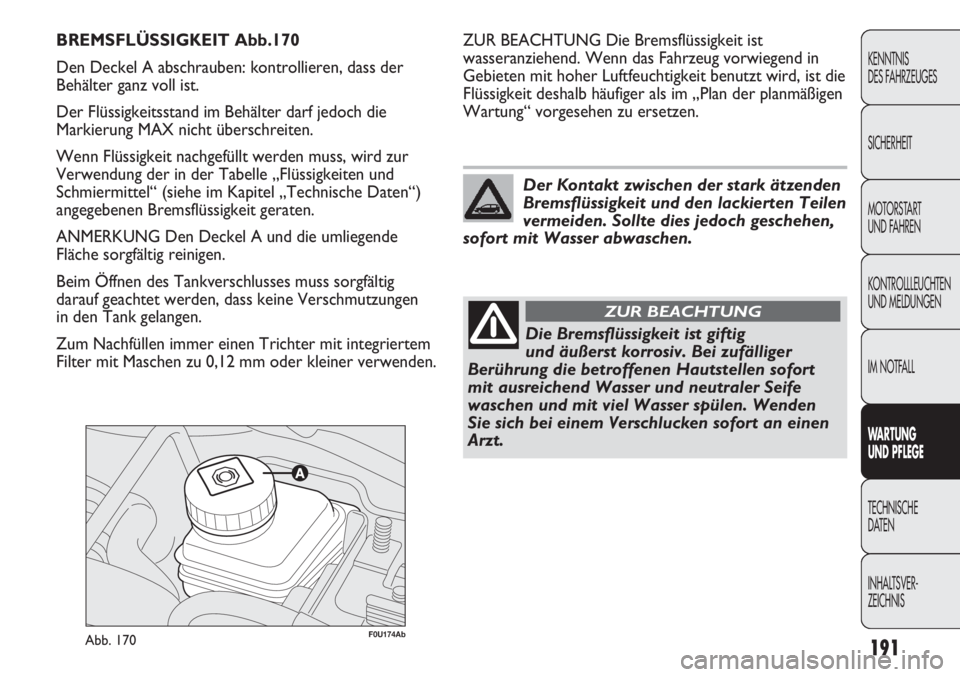

ZUR BEACHTUNG Die Bremsflüssigkeit ist
wasseranziehend. Wenn das Fahrzeug vorwiegend in
Gebieten mit hoher Luftfeuchtigkeit benutzt wird, ist die
Flüssigkeit deshalb häufiger als im „Plan der planmäßigen
Wartung“ vorgesehen zu ersetzen. BREMSFLÜSSIGKEIT Abb.170
Den Deckel A abschrauben: kontrollieren, dass der
Behälter ganz voll ist.
Der Flüssigkeitsstand im Behälter darf jedoch die
Markierung MAX nicht überschreiten.
Wenn Flüssigkeit nachgefüllt werden muss, wird zur
Verwendung der in der Tabelle „Flüssigkeiten und
Schmiermittel“ (siehe im Kapitel „Technische Daten“)
angegebenen Bremsflüssigkeit geraten.
ANMERKUNG Den Deckel A und die umliegende
Fläche sorgfältig reinigen.
Beim Öffnen des Tankverschlusses muss sorgfältig
darauf geachtet werden, dass keine Verschmutzungen
in den Tank gelangen.
Zum Nachfüllen immer einen Trichter mit integriertem
Filter mit Maschen zu 0,12 mm oder kleiner verwenden.
Der Kontakt zwischen der stark ätzenden
Bremsflüssigkeit und den lackierten Teilen
vermeiden. Sollte dies jedoch geschehen,
sofort mit Wasser abwaschen.
Die Bremsflüssigkeit ist giftig
und äußerst korrosiv. Bei zufälliger
Berührung die betroffenen Hautstellen sofort
mit ausreichend Wasser und neutraler Seife
waschen und mit viel Wasser spülen. Wenden
Sie sich bei einem Verschlucken sofort an einen
Arzt.
ZUR BEACHTUNG
