2011 Abarth Punto Evo Betriebsanleitung (in German)

64
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U057AbAbb. 56
DOSENHALTER Abb. 56
Die Halterungen für Gläser – Getränkedosen befinden
sich auf dem mittleren Tunnel (hinter der Handbremse).
F0U058AbAbb. 57
KARTENFACH Abb. 57
Am Mitteltunnel befinden sich Schlitze für
Telefonkarten, CD-Fächer.
ZIGARETTENANZÜNDER Abb. 58
(für Versionen/Märkte, wo vorgesehen)
Er befindet sich auf dem mittleren Tunnel nahe dem
Handbremshebel. Zum Einschalten des
Zigarettenanzünders drücken Sie die Taste A bei
Zündschlüssel auf MAR.
Nach etwa 15 Sekunden kehrt die Taste automatisch in
die Ausgangsstellung zurück und der Zigarettenanzünder
ist einsatzbereit. Für Versionen/Märkte, wo vorgesehen
kann eine Stromsteckdose an Stelle des
Zigarettenanzünders vorhanden sein.

65
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U059AbAbb. 58
ZUR BEACHTUNG Überprüfen Sie immer, dass sich
der Zigarettenanzünder ausgeschaltet hat. Magnetkarten
oder Autobahntickets.
Der Zigarettenanzünder erreicht hohe
Temperaturen. Gehen Sie daher
vorsichtig damit um und verhindern Sie, dass er
von Kindern benutzt wird: Brand- und/oder
Verbrennungsgefahr.
ZUR BEACHTUNG
F0U061AbAbb. 60
F0U060AbAbb. 59
ASCHENBECHER Abb. 59-60
(für Versionen/Märkte, wo vorgesehen)
Der Aschenbecher besteht aus einem herausziehbaren
Behälter, der in den Halterungen der Gläser/
Getränkedosen auf dem mittleren Tunnel positioniert
werden kann.ZUR BEACHTUNG Der Aschenbecher ist kein
Papierkorb: Das Papier könnte bei Berührung mit
Zigarettenstummeln Feuer fangen.

66
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U062AbAbb. 61

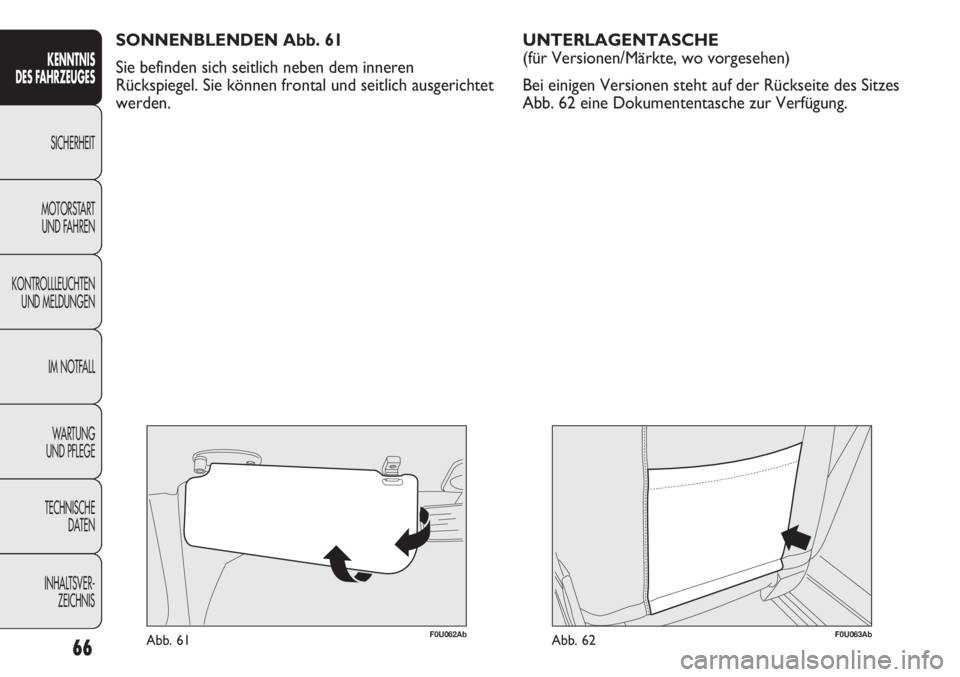

SONNENBLENDEN Abb. 61
Sie befinden sich seitlich neben dem inneren
Rückspiegel. Sie können frontal und seitlich ausgerichtet
werden.
F0U063AbAbb. 62
UNTERLAGENTASCHE
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen steht auf der Rückseite des Sitzes
Abb. 62 eine Dokumententasche zur Verfügung.

67
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U064AbAbb. 64
STECKDOSE
(für Versionen/Märkte, wo vorgesehen)
Sie befindet sich im Kofferraum auf der linken Seite der
Kunststoffhalterung der Hutablage Abb. 63.
Zur Benutzung der Steckdose den Verschluss A öffnen.
F0U188AbAbb. 63
ABLAGEFACH AM ARMATURENBRETT
Das Ablagefach A-Abb. 64 befindet sich im mittleren
Bereich des Armaturenbrettes. Um es zu benutzen,
öffnen Sie die Klappe B, indem Sie die Taste an der
Klappe drücken.

68
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U065AbAbb. 65
SCHIEBEDACH SKY-DOME
(für Versionen/Märkte wo vorgesehen)
Das Schiebedach mit großer Glasfläche besteht aus zwei
Glaspaneelen. Eines ist fest und das andere beweglich.
Die Paneele sind mit Sonnenrollos (vorne und hinten)
ausgestattet, die manuell betätigt werden. Die Rollos
können in den Positionen „ganz geschlossen“ und „ganz
offen“ sein (es gibt keine festen Mittelstellungen). Um
die Rollos zu öffnen: Den Griff A-Abb. 65 anfassen,
lösen und bis zur Stellung „ganz offen“ in Pfeilrichtung
ziehen. Zum Schließen diese Bewegung in umgekehrter
Richtung ausführen. Die Bedienung des Schiebedachs ist
nur bei Zündschlüssel auf MAR möglich.
Mit den Bedienvorrichtungen A-B Abb. 65 auf dem
Armaturenbrett in der Nähe der vorderen
Deckenleuchte werden die Funktionen zum Öffnen/
Schließen des Schiebedaches gesteuert.Öffnen
Die Taste B-Abb. 65 drücken und gedrückt halten, die
vordere Glaslamelle geht auf die „Spoiler“-Stellung.
Erneut die Taste B-Abb. 65 drücken: durch Betätigung
der Bedientaste für mehr als eine halbe Sekunde wird
die Bewegung der Schiebedachlamelle ausgelöst, die
automatisch bis zum Endanschlag fortfährt.
Die Schiebedachlamelle kann durch erneutes Drücken
der Taste in einer Zwischenposition angehalten werden.
Schließen
In der vollständig geöffneten Stellung die Taste A-Abb. 65
drücken. Wenn diese länger als eine halbe Sekunde
gedrückt wird, geht die vordere Schiebedachlamelle
automatisch auf die „Klapp-“Stellung. Durch erneutes
Drücken der Taste hält die Schiebedachlamelle in einer
Zwischenposition an. Drücken Sie erneut die Taste
A-Abb. 65 und halten Sie diese gedrückt, bis die Lamelle
vollständig geschlossen ist.

69
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
Ziehen Sie beim Aussteigen aus dem
Fahrzeug immer den Schlüssel vom
Zündschloss, um zu vermeiden, dass das
unbeabsichtigt betätigte Dach eine Gefahr
für die Fahrzeuginsassen darstellt: Der
unsachgemäße Gebrauch des Dachs kann
gefährlich sein. Prüfen Sie vor und während
seiner Betätigung, dass die Passagiere keiner
Verletzungsgefahr ausgesetzt sind, die durch das
sich bewegende Dach hervorgerufen wird, bzw.
durch mitgenommene persönliche Gegenstände
oder Gegenstände, an die das Dach anstößt.
ZUR BEACHTUNG

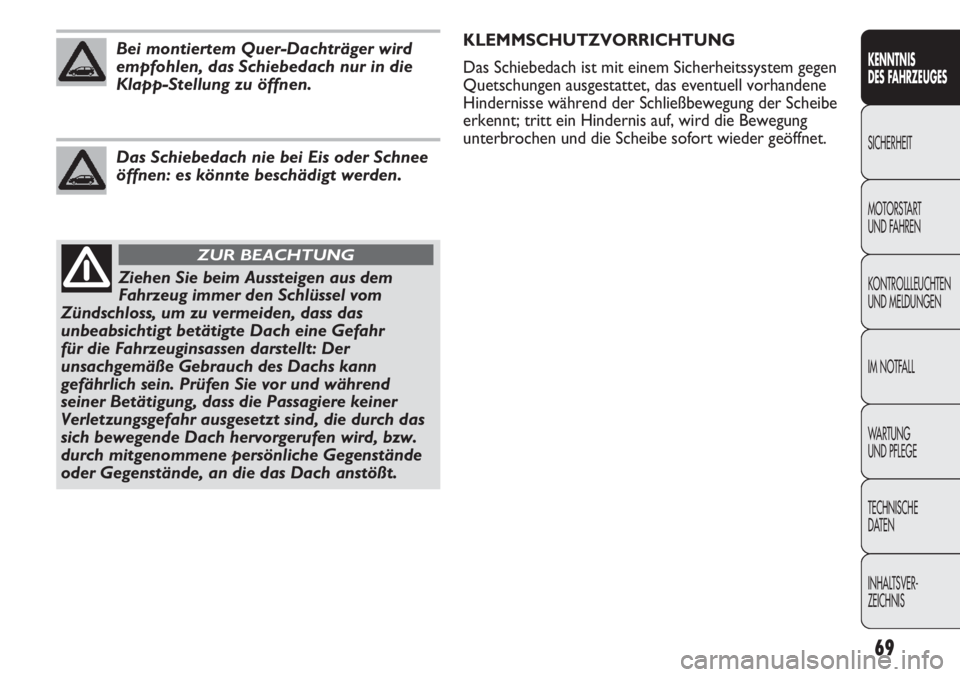

Bei montiertem Quer-Dachträger wird
empfohlen, das Schiebedach nur in die
Klapp-Stellung zu öffnen.
Das Schiebedach nie bei Eis oder Schnee
öffnen: es könnte beschädigt werden.
KLEMMSCHUTZVORRICHTUNG
Das Schiebedach ist mit einem Sicherheitssystem gegen
Quetschungen ausgestattet, das eventuell vorhandene
Hindernisse während der Schließbewegung der Scheibe
erkennt; tritt ein Hindernis auf, wird die Bewegung
unterbrochen und die Scheibe sofort wieder geöffnet.

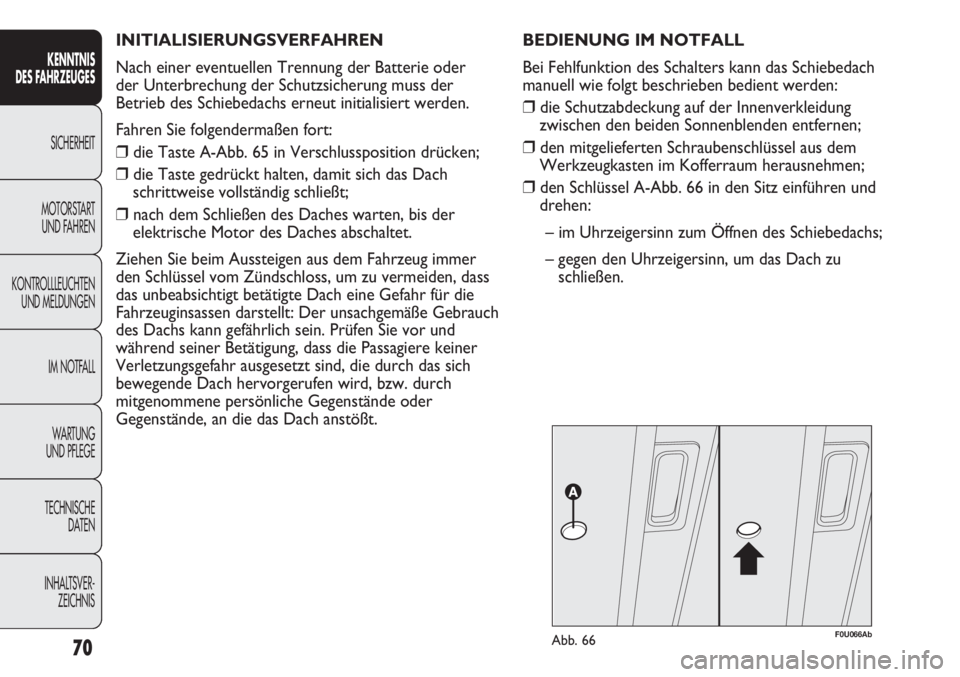

INITIALISIERUNGSVERFAHREN
Nach einer eventuellen Trennung der Batterie oder
der Unterbrechung der Schutzsicherung muss der
Betrieb des Schiebedachs erneut initialisiert werden.
Fahren Sie folgendermaßen fort:
❒die Taste A-Abb. 65 in Verschlussposition drücken;
❒die Taste gedrückt halten, damit sich das Dach
schrittweise vollständig schließt;
❒nach dem Schließen des Daches warten, bis der
elektrische Motor des Daches abschaltet.
Ziehen Sie beim Aussteigen aus dem Fahrzeug immer
den Schlüssel vom Zündschloss, um zu vermeiden, dass
das unbeabsichtigt betätigte Dach eine Gefahr für die
Fahrzeuginsassen darstellt: Der unsachgemäße Gebrauch
des Dachs kann gefährlich sein. Prüfen Sie vor und
während seiner Betätigung, dass die Passagiere keiner
Verletzungsgefahr ausgesetzt sind, die durch das sich
bewegende Dach hervorgerufen wird, bzw. durch
mitgenommene persönliche Gegenstände oder
Gegenstände, an die das Dach anstößt.
F0U066AbAbb. 66
BEDIENUNG IM NOTFALL
Bei Fehlfunktion des Schalters kann das Schiebedach
manuell wie folgt beschrieben bedient werden:
❒die Schutzabdeckung auf der Innenverkleidung
zwischen den beiden Sonnenblenden entfernen;
❒den mitgelieferten Schraubenschlüssel aus dem
Werkzeugkasten im Kofferraum herausnehmen;
❒den Schlüssel A-Abb. 66 in den Sitz einführen und
drehen:
– im Uhrzeigersinn zum Öffnen des Schiebedachs;
– gegen den Uhrzeigersinn, um das Dach zu
schließen.
70
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

71
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
TÜREN
ZENTRALVER/ENTRIEGELUNG DER TÜREN
Türverriegelung von außen
Bei geschlossenen Türen die Taste Áan der
Fernbedienung drücken Abb. 67 oder den Metalleinsatz
in das Türschloss auf der Fahrerseite einführen und im
Uhrzeigersinn drehen Abb. 68. Die Türverriegelung wird
durch ein einmaliges Aufblinken des Led auf der Taste
A-Abb. 69 angezeigt. Die Türverriegelung wird nur
aktiviert, wenn alle Türen geschlossen sind. Ist eine oder
mehrere Türen nach dem Drücken der Taste Áan der
Fernbedienung Abb. 67 offen, blinken die
Richtungsleuchten und die Led auf der Taste A-Abb. 69
für etwa 3 Sekunden.
F0U067AbAbb. 67
Ist eine oder mehrere Türen nach dem Drehen des
Metalleinsatzes des Schlüssels offen, blinkt nur die Led in
der Taste A-Abb. 69 für etwa 3 Sekunden. Wenn die
Türen geschlossen sind, der Kofferraum jedoch offen ist,
erfolgt die Türverriegelung trotzdem: die
Fahrtrichtungsanzeiger (nur bei Verriegelung durch
Drücken der Taste ÁAbb. 67) und die LED auf der
Taste A-Abb. 69 blinkt etwa 3 Sekunden lang schnell.
Bei aktiver Funktion können alle Schlösser mit der Taste
A-Abb. 69 am Zentralmöbel entriegelt werden.
Führt man einen schnellen Doppelklick der Taste Á
auf der Fernbedienung Abb. 67 aus, wird die Dead
Lock-Vorrichtung aktiviert (siehe Kapitel „Dead Lock-
Vorrichtung“).
