2011 Abarth Punto Evo Betriebsanleitung (in German)

56
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U040AbAbb. 40
DECKENLEUCHTEN
VORDERE DECKENLEUCHTE
MIT SPOTLEUCHTEN Abb. 40
Der Schalter A dient für das Ein- und Ausschalten der
Deckenleuchte.
Befindet sich der Schalter A in der Mittelstellung, gehen
die Lampen C und D an und aus, wenn die vorderen
Türen geöffnet und geschlossen werden.
Wird der Schalter A nach links geschoben, bleiben die
Lampen C und D ständig aus.
Wird der Schalter A nach rechts geschoben, bleiben die
Lampen C und D ständig an.
Die Lichter schalten progressiv ein und aus.Der Schalter B schaltet ein Leselicht; bei ausgeschalteter
Deckenleuchte werden die Leuchten einzeln geschaltet:
❒die Lampe C bei Druck nach links;
❒die Lampe D bei Druck nach rechts.
ZUR BEACHTUNG Bevor das Fahrzeug verlassen wird,
müssen sich beide Schalter in der mittleren Stellung
befinden. Bei geschlossenen Türen schalten alle Lampen
aus. Auf diese Weise wird ein Entladen der Batterie
vermieden.
Wird der Schalter in der eingeschalteten Position
vergessen, schaltet die Deckenleuchte 15 Minuten nach
dem Abschalten des Motors automatisch aus.
Zeitschaltung für die Deckenleuchten
Bei einigen Versionen stehen 2 Zeitschaltungslogiken zur
Verfügung, um den Ein-/Ausstieg aus dem Fahrzeug
besonders nachts oder an schlecht beleuchteten Orten
zu vereinfachen.
ZEITSTEUERUNG BEIM EINSTIEG IN DAS FAHRZEUG
Die Deckenleuchte schalten nach folgender Logik:
❒für etwa 10 Sekunden bei Entriegelung der
Vordertüren;
❒für etwa 3 Minuten bei Öffnung einer Seitentür;
❒für etwa 10 Sekunden bei Schließen der Türen.
Die Zeitschaltung wird bei Drehen des Zündschlüssels
auf „MAR“ unterbrochen.

57
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

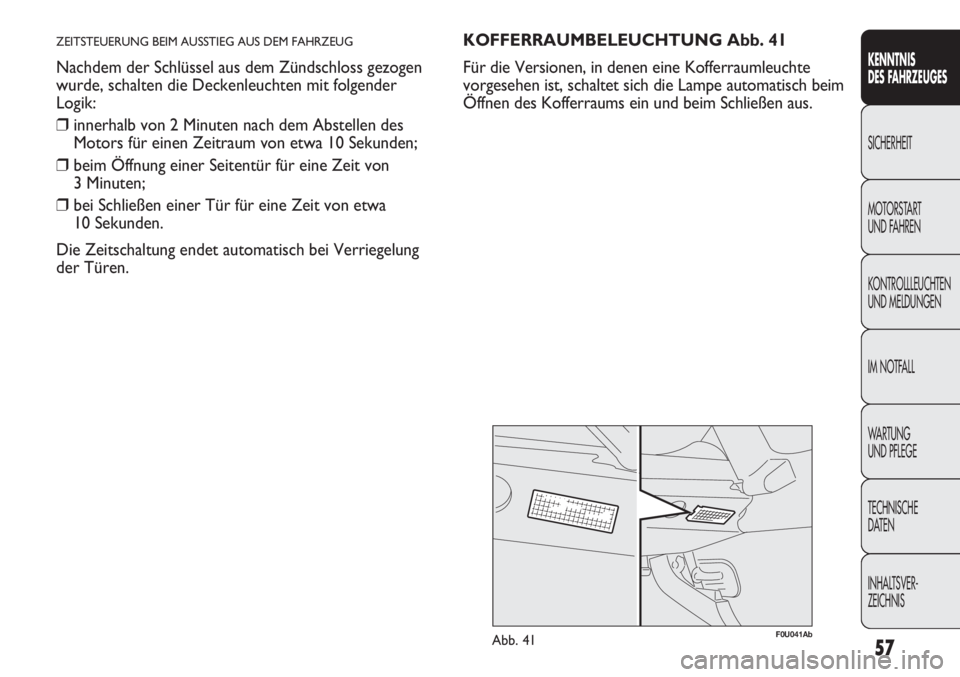

ZEITSTEUERUNG BEIM AUSSTIEG AUS DEM FAHRZEUG
Nachdem der Schlüssel aus dem Zündschloss gezogen
wurde, schalten die Deckenleuchten mit folgender
Logik:
❒innerhalb von 2 Minuten nach dem Abstellen des
Motors für einen Zeitraum von etwa 10 Sekunden;
❒beim Öffnung einer Seitentür für eine Zeit von
3 Minuten;
❒bei Schließen einer Tür für eine Zeit von etwa
10 Sekunden.
Die Zeitschaltung endet automatisch bei Verriegelung
der Türen.
F0U041AbAbb. 41
KOFFERRAUMBELEUCHTUNG Abb. 41
Für die Versionen, in denen eine Kofferraumleuchte
vorgesehen ist, schaltet sich die Lampe automatisch beim
Öffnen des Kofferraums ein und beim Schließen aus.

58
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U043AbAbb. 43F0U044AbAbb. 44

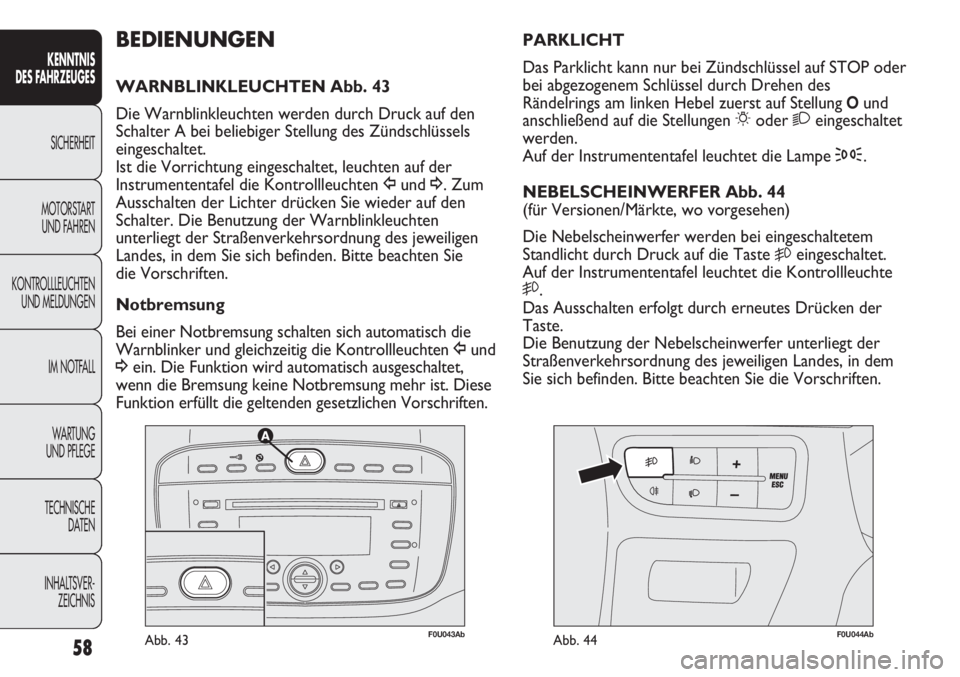

PARKLICHT
Das Parklicht kann nur bei Zündschlüssel auf STOP oder
bei abgezogenem Schlüssel durch Drehen des
Rändelrings am linken Hebel zuerst auf Stellung
Ound
anschließend auf die Stellungen 6oder 2eingeschaltet
werden.
Auf der Instrumententafel leuchtet die Lampe 3.
NEBELSCHEINWERFER Abb. 44
(für Versionen/Märkte, wo vorgesehen)
Die Nebelscheinwerfer werden bei eingeschaltetem
Standlicht durch Druck auf die Taste
5eingeschaltet.
Auf der Instrumententafel leuchtet die Kontrollleuchte
5.
Das Ausschalten erfolgt durch erneutes Drücken der
Taste.
Die Benutzung der Nebelscheinwerfer unterliegt der
Straßenverkehrsordnung des jeweiligen Landes, in dem
Sie sich befinden. Bitte beachten Sie die Vorschriften.
BEDIENUNGEN
WARNBLINKLEUCHTEN Abb. 43
Die Warnblinkleuchten werden durch Druck auf den
Schalter A bei beliebiger Stellung des Zündschlüssels
eingeschaltet.
Ist die Vorrichtung eingeschaltet, leuchten auf der
Instrumententafel die Kontrollleuchten Îund ¥. Zum
Ausschalten der Lichter drücken Sie wieder auf den
Schalter. Die Benutzung der Warnblinkleuchten
unterliegt der Straßenverkehrsordnung des jeweiligen
Landes, in dem Sie sich befinden. Bitte beachten Sie
die Vorschriften.
Notbremsung
Bei einer Notbremsung schalten sich automatisch die
Warnblinker und gleichzeitig die Kontrollleuchten Îund
¥ein. Die Funktion wird automatisch ausgeschaltet,
wenn die Bremsung keine Notbremsung mehr ist. Diese
Funktion erfüllt die geltenden gesetzlichen Vorschriften.

59
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U046AbAbb. 46
F0U045AbAbb. 45

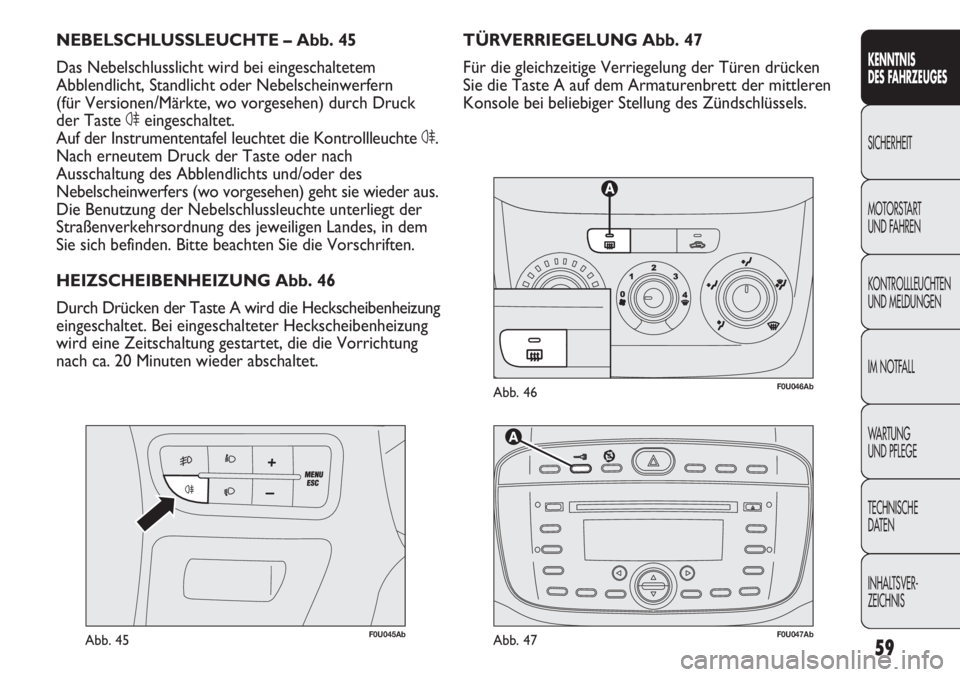

TÜRVERRIEGELUNG Abb. 47
Für die gleichzeitige Verriegelung der Türen drücken
Sie die Taste A auf dem Armaturenbrett der mittleren
Konsole bei beliebiger Stellung des Zündschlüssels. NEBELSCHLUSSLEUCHTE – Abb. 45
Das Nebelschlusslicht wird bei eingeschaltetem
Abblendlicht, Standlicht oder Nebelscheinwerfern
(für Versionen/Märkte, wo vorgesehen) durch Druck
der Taste 4eingeschaltet.
Auf der Instrumententafel leuchtet die Kontrollleuchte 4.
Nach erneutem Druck der Taste oder nach
Ausschaltung des Abblendlichts und/oder des
Nebelscheinwerfers (wo vorgesehen) geht sie wieder aus.
Die Benutzung der Nebelschlussleuchte unterliegt der
Straßenverkehrsordnung des jeweiligen Landes, in dem
Sie sich befinden. Bitte beachten Sie die Vorschriften.
HEIZSCHEIBENHEIZUNG Abb. 46
Durch Drücken der Taste A wird die Heckscheibenheizung
eingeschaltet. Bei eingeschalteter Heckscheibenheizung
wird eine Zeitschaltung gestartet, die die Vorrichtung
nach ca. 20 Minuten wieder abschaltet.
F0U047AbAbb. 47

60
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

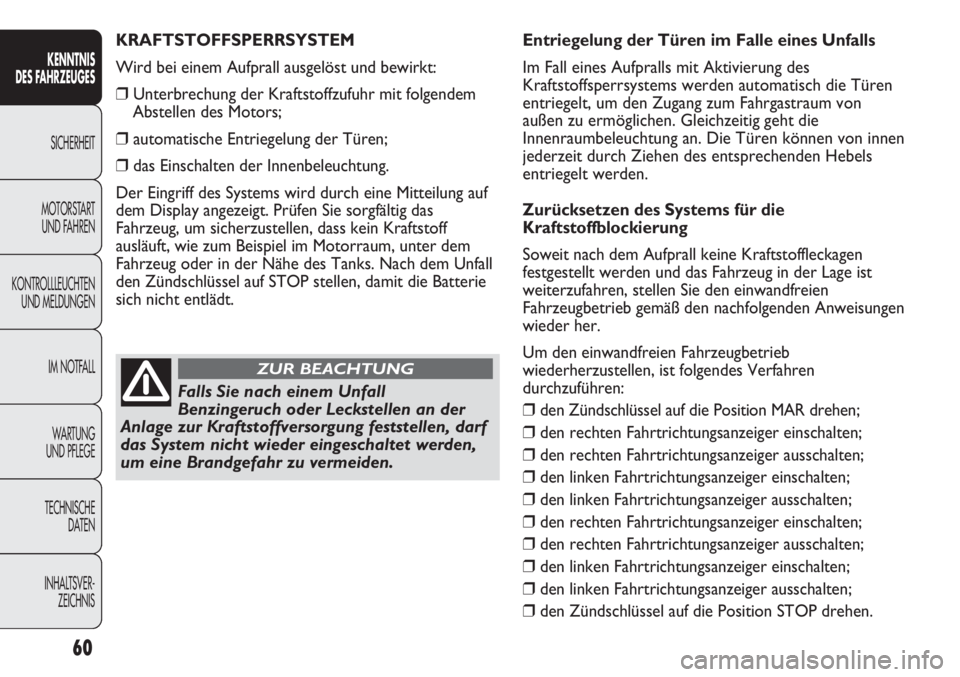

KRAFTSTOFFSPERRSYSTEM
Wird bei einem Aufprall ausgelöst und bewirkt:
❒Unterbrechung der Kraftstoffzufuhr mit folgendem
Abstellen des Motors;
❒automatische Entriegelung der Türen;
❒das Einschalten der Innenbeleuchtung.
Der Eingriff des Systems wird durch eine Mitteilung auf
dem Display angezeigt. Prüfen Sie sorgfältig das
Fahrzeug, um sicherzustellen, dass kein Kraftstoff
ausläuft, wie zum Beispiel im Motorraum, unter dem
Fahrzeug oder in der Nähe des Tanks. Nach dem Unfall
den Zündschlüssel auf STOP stellen, damit die Batterie
sich nicht entlädt.
Falls Sie nach einem Unfall
Benzingeruch oder Leckstellen an der
Anlage zur Kraftstoffversorgung feststellen, darf
das System nicht wieder eingeschaltet werden,
um eine Brandgefahr zu vermeiden.
ZUR BEACHTUNG
Entriegelung der Türen im Falle eines Unfalls
Im Fall eines Aufpralls mit Aktivierung des
Kraftstoffsperrsystems werden automatisch die Türen
entriegelt, um den Zugang zum Fahrgastraum von
außen zu ermöglichen. Gleichzeitig geht die
Innenraumbeleuchtung an. Die Türen können von innen
jederzeit durch Ziehen des entsprechenden Hebels
entriegelt werden.
Zurücksetzen des Systems für die
Kraftstoffblockierung
Soweit nach dem Aufprall keine Kraftstoffleckagen
festgestellt werden und das Fahrzeug in der Lage ist
weiterzufahren, stellen Sie den einwandfreien
Fahrzeugbetrieb gemäß den nachfolgenden Anweisungen
wieder her.
Um den einwandfreien Fahrzeugbetrieb
wiederherzustellen, ist folgendes Verfahren
durchzuführen:
❒den Zündschlüssel auf die Position MAR drehen;
❒den rechten Fahrtrichtungsanzeiger einschalten;
❒den rechten Fahrtrichtungsanzeiger ausschalten;
❒den linken Fahrtrichtungsanzeiger einschalten;
❒den linken Fahrtrichtungsanzeiger ausschalten;
❒den rechten Fahrtrichtungsanzeiger einschalten;
❒den rechten Fahrtrichtungsanzeiger ausschalten;
❒den linken Fahrtrichtungsanzeiger einschalten;
❒den linken Fahrtrichtungsanzeiger ausschalten;
❒den Zündschlüssel auf die Position STOP drehen.

61
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U048AbAbb. 48
C
B
A
D
F0U049AbAbb. 49
INNENAUSSTATTUNG
HANDSCHUHFACH Abb. 48
Zum Öffnen des Handschuhfachs den Öffnungshebel A
betätigen.
Im Handschuhfach befindet sich ein Fach für Unterlagen.FÄCHER IM HANDSCHUHFACH Abb. 49
Für Versionen/Märkte wo vorgesehen, können sich im
Handschuhfach mehrere Fächer befinden: ein Kartenfach
A, ein Kugelschreiberhalter B, ein Unterlagenfach C und
das Ablagefach D.
Um zum Unterlagenfach zu gelangen, benutzen Sie den
entsprechenden Griff und holen diesen, wie in Abbildung,
in Pfeilrichtung aus seinem Sitz.

62
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U051AbAbb. 50
F0U050AbAbb. 51
SEITLICHES ABLAGEFACH
Das Fach Abb. 50 befindet sich am Armaturenbrett links
vom Lenkrad.
Um das Fach zu öffnen und zu schließen, den Griff B-Abb.
51 betätigen.
F0U052AbAbb. 52
ABLAGERAUM AM MITTELTUNNEL
Die Ablage A-Abb. 52 befindet sich am mittleren Tunnel
vor der Handbremse.

63
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U054AbAbb. 54
VORDERE ARMLEHNE MIT ABLAGEFACH
(für Versionen/Märkte wo vorgesehen)
Zwischen den Vordersitzen ist in einigen Versionen eine
Armlehne A-Abb. 53 vorhanden.
F0U202AbAbb. 55
Um sie auf die normale Verwendungsposition zu stellen,
ist die Armlehne gemäß Darstellung in Abb. 53 nach
unten zu drücken.
Durch Drücken der Taste A-Abb. 54 kann der obere
Teil der Armstütze hoch gestellt werden, um das Fach B
zu benutzen.
Durch Betätigen des Hebels C kann die Armstütze im
Vergleich zur normalen Position nach unten geneigt
werden.
TÜRFÄCHER Abb. 55
In der Türverkleidung befinden sich die Türfächer und
ein Flaschenhalter.
F0U053AbAbb. 53
