2011 Abarth Punto Evo Betriebsanleitung (in German)

136
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
FAHRSTIL
Motorstart
Den Motor nicht bei stehendem Fahrzeug weder mit
niedriger, noch mit hoher Drehzahl warm laufen lassen:
unter diesen Bedingungen erwärmt sich der Motor sehr
viel langsamer, wodurch der Verbrauch und die
Abgasemissionen ansteigen. Es ist ratsam, sofort unter
Vermeidung hoher Drehzahlen langsam loszufahren:
so erwärmt sich der Motor schneller.
Unnötige Betätigungen
Das Gas geben bei Haltepausen an der Ampel oder vor
dem Abstellen des Motors vermeiden. Dieser Vorgang,
wie auch das „Doppelkuppeln“ sind vollkommen unnütz
und bewirken eine Zunahme des Verbrauchs und der
Verschmutzung.
Wahl der Gänge
Sobald es der Verkehr und der Zustand der Straße
erlauben, einen höheren Gang einlegen. Die Benutzung
von niedrigen Gängen für die Erzielung einer besseren
Beschleunigung verursacht die Zunahme des Verbrauchs.
In gleicher Weise erhöht auch die unangemessene
Benutzung der hohen Gänge den Verbrauch, die
Emissionen und den Verschleiß des Motors. Gepäckträger/Skihalter
Gepäckträger/Skihalter nach dem Gebrauch vom Dach
entfernen. Dieses Zubehör verschlechtert die
Aerodynamik des Fahrzeugs und beeinflusst den
Verbrauch negativ. Für den Transport von sehr großen
Gegenständen besser einen Anhänger benutzen.
Elektrische Verbraucher
Die elektrischen Vorrichtungen sind nur so lange wie
erforderlich zu benutzen. Die Heckscheibenheizung,
die Zusatzscheinwerfer, die Scheibenwischer
und das Gebläse der Heizung haben einen sehr hohen
Stromverbrauch und bei erhöhtem Stromverbrauch
erhöht sich auch der Kraftstoffverbrauch (bis zu +25%
im Stadtverkehr).
Klimaanlage
Die Benutzung der Klimaanlage verursacht höheren
Verbrauch (bis zu +20% im Durchschnitt): wenn es die
Außentemperatur ermöglicht, lieber die Frischluftdüsen
verwenden.
Aerodynamische Anbauteile
Die Benutzung von nicht zweckentsprechenden
aerodynamischen Anbauteilen kann die Aerodynamik
und den Verbrauch verschlechtern.

137
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

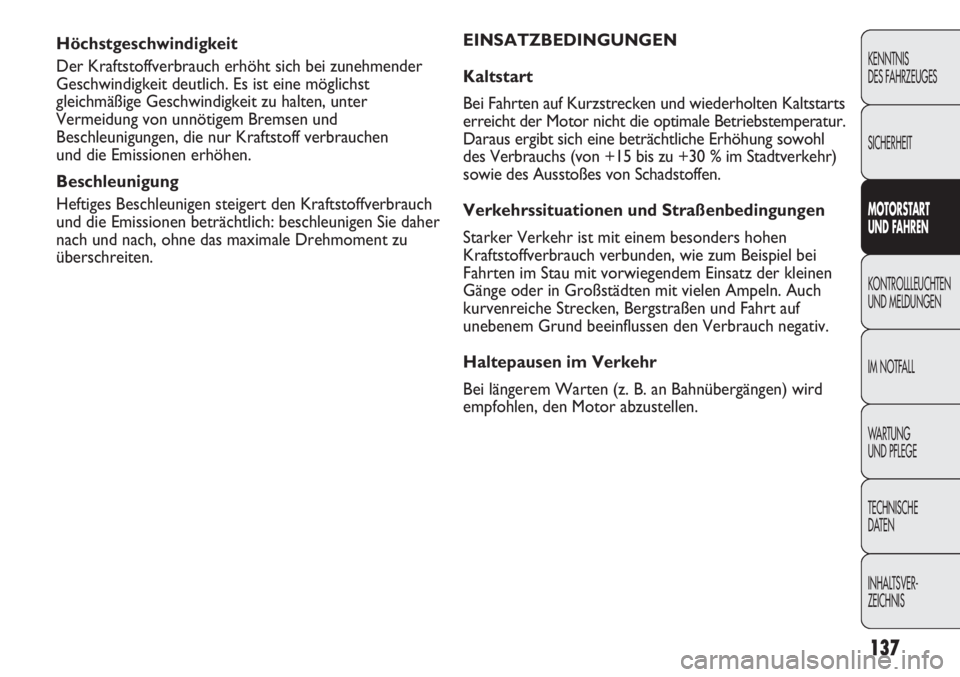

Höchstgeschwindigkeit
Der Kraftstoffverbrauch erhöht sich bei zunehmender
Geschwindigkeit deutlich. Es ist eine möglichst
gleichmäßige Geschwindigkeit zu halten, unter
Vermeidung von unnötigem Bremsen und
Beschleunigungen, die nur Kraftstoff verbrauchen
und die Emissionen erhöhen.
Beschleunigung
Heftiges Beschleunigen steigert den Kraftstoffverbrauch
und die Emissionen beträchtlich: beschleunigen Sie daher
nach und nach, ohne das maximale Drehmoment zu
überschreiten.EINSATZBEDINGUNGEN
Kaltstart
Bei Fahrten auf Kurzstrecken und wiederholten Kaltstarts
erreicht der Motor nicht die optimale Betriebstemperatur.
Daraus ergibt sich eine beträchtliche Erhöhung sowohl
des Verbrauchs (von +15 bis zu +30 % im Stadtverkehr)
sowie des Ausstoßes von Schadstoffen.
Verkehrssituationen und Straßenbedingungen
Starker Verkehr ist mit einem besonders hohen
Kraftstoffverbrauch verbunden, wie zum Beispiel bei
Fahrten im Stau mit vorwiegendem Einsatz der kleinen
Gänge oder in Großstädten mit vielen Ampeln. Auch
kurvenreiche Strecken, Bergstraßen und Fahrt auf
unebenem Grund beeinflussen den Verbrauch negativ.
Haltepausen im Verkehr
Bei längerem Warten (z. B. an Bahnübergängen) wird
empfohlen, den Motor abzustellen.

138
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

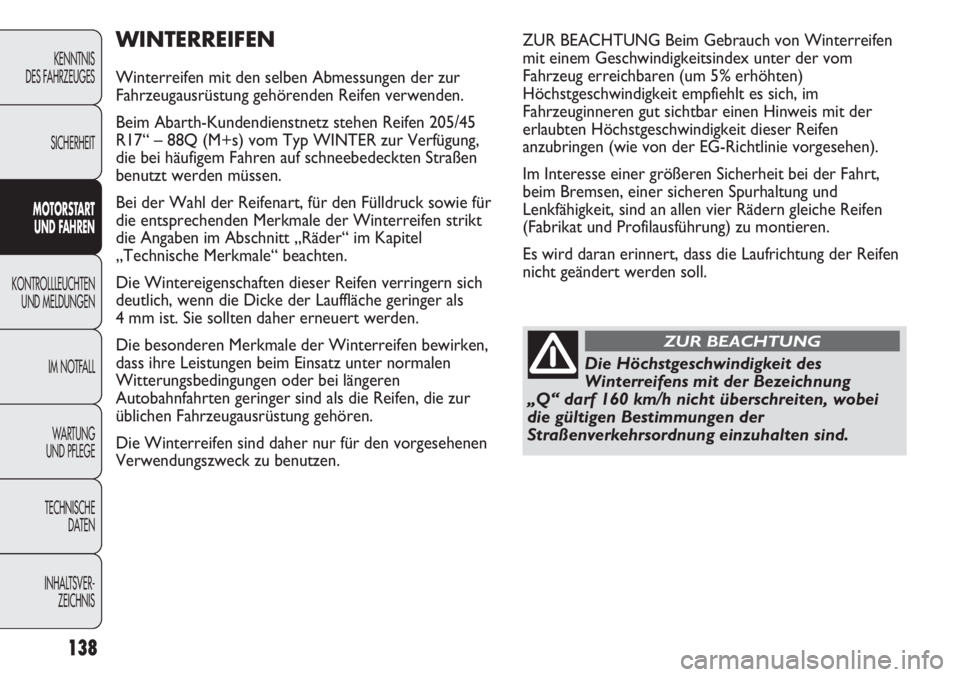

WINTERREIFEN
Winterreifen mit den selben Abmessungen der zur
Fahrzeugausrüstung gehörenden Reifen verwenden.
Beim Abarth-Kundendienstnetz stehen Reifen 205/45
R17“ – 88Q (M+s) vom Typ WINTER zur Verfügung,
die bei häufigem Fahren auf schneebedeckten Straßen
benutzt werden müssen.
Bei der Wahl der Reifenart, für den Fülldruck sowie für
die entsprechenden Merkmale der Winterreifen strikt
die Angaben im Abschnitt „Räder“ im Kapitel
„Technische Merkmale“ beachten.
Die Wintereigenschaften dieser Reifen verringern sich
deutlich, wenn die Dicke der Lauffläche geringer als
4 mm ist. Sie sollten daher erneuert werden.
Die besonderen Merkmale der Winterreifen bewirken,
dass ihre Leistungen beim Einsatz unter normalen
Witterungsbedingungen oder bei längeren
Autobahnfahrten geringer sind als die Reifen, die zur
üblichen Fahrzeugausrüstung gehören.
Die Winterreifen sind daher nur für den vorgesehenen
Verwendungszweck zu benutzen.
Die Höchstgeschwindigkeit des
Winterreifens mit der Bezeichnung
„Q“ darf 160 km/h nicht überschreiten, wobei
die gültigen Bestimmungen der
Straßenverkehrsordnung einzuhalten sind.
ZUR BEACHTUNG
ZUR BEACHTUNG Beim Gebrauch von Winterreifen
mit einem Geschwindigkeitsindex unter der vom
Fahrzeug erreichbaren (um 5% erhöhten)
Höchstgeschwindigkeit empfiehlt es sich, im
Fahrzeuginneren gut sichtbar einen Hinweis mit der
erlaubten Höchstgeschwindigkeit dieser Reifen
anzubringen (wie von der EG-Richtlinie vorgesehen).
Im Interesse einer größeren Sicherheit bei der Fahrt,
beim Bremsen, einer sicheren Spurhaltung und
Lenkfähigkeit, sind an allen vier Rädern gleiche Reifen
(Fabrikat und Profilausführung) zu montieren.
Es wird daran erinnert, dass die Laufrichtung der Reifen
nicht geändert werden soll.

139
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

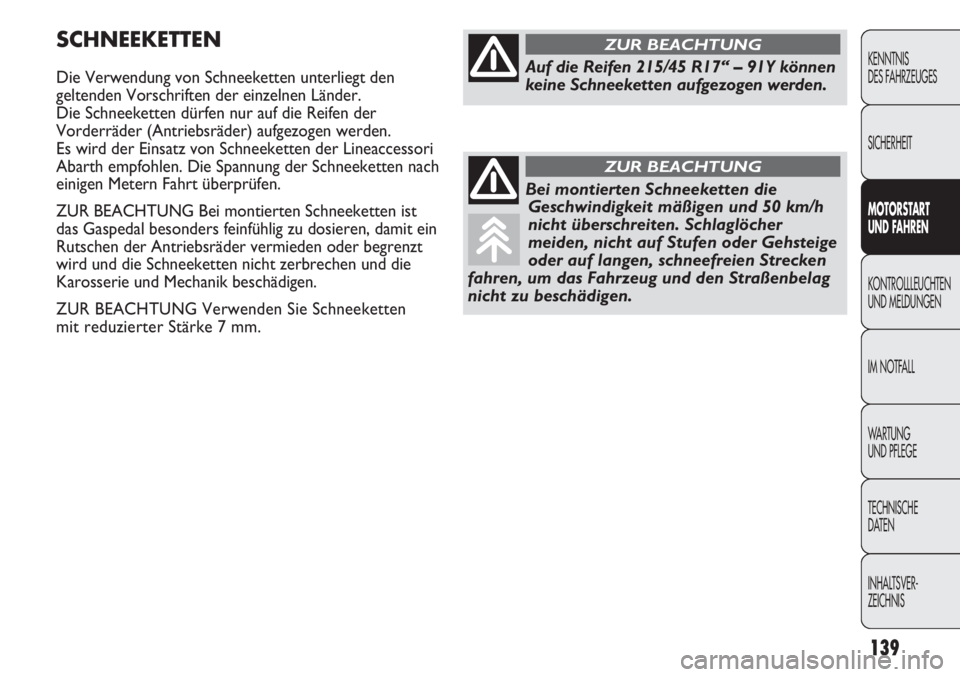

SCHNEEKETTEN
Die Verwendung von Schneeketten unterliegt den
geltenden Vorschriften der einzelnen Länder.
Die Schneeketten dürfen nur auf die Reifen der
Vorderräder (Antriebsräder) aufgezogen werden.
Es wird der Einsatz von Schneeketten der Lineaccessori
Abarth empfohlen. Die Spannung der Schneeketten nach
einigen Metern Fahrt überprüfen.
ZUR BEACHTUNG Bei montierten Schneeketten ist
das Gaspedal besonders feinfühlig zu dosieren, damit ein
Rutschen der Antriebsräder vermieden oder begrenzt
wird und die Schneeketten nicht zerbrechen und die
Karosserie und Mechanik beschädigen.
ZUR BEACHTUNG Verwenden Sie Schneeketten
mit reduzierter Stärke 7 mm.Auf die Reifen 215/45 R17“ – 91Y können
keine Schneeketten aufgezogen werden.
ZUR BEACHTUNG
Bei montierten Schneeketten die
Geschwindigkeit mäßigen und 50 km/h
nicht überschreiten. Schlaglöcher
meiden, nicht auf Stufen oder Gehsteige
oder auf langen, schneefreien Strecken
fahren, um das Fahrzeug und den Straßenbelag
nicht zu beschädigen.
ZUR BEACHTUNG

140
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
❒die glänzenden Metallteile mit einem handelsüblichen
Schutzmittel behandeln;
❒Die Windschutz- und Heckscheiben- Wischgummis
mit Talkum behandeln und sie von der Scheibe
abheben;
❒die Fenster ein wenig öffnen;
❒das Fahrzeug mit einer Plane aus Stoff oder aus
perforiertem Kunststoff abdecken. Keine Planen aus
kompaktem Kunststoff verwenden, da sie das
Verdunsten der auf der Fahrzeugoberfläche
vorhandenen Luftfeuchtigkeit verhindern;
❒überprüfen Sie den vorgeschriebenen
Reifenfülldruck, erhöhen Sie ihn um +0,5 bar
und prüfen Sie ihn in regelmäßigen Abständen;
❒falls die Batterie der elektrischen Anlage nicht
deaktiviert wird, überprüfen sie einmal im Monat
den Ladezustand und laden sie die Batterie wieder
auf, falls die optische Ladezustandsanzeige eine
dunklere Färbung ohne den mittleren Grünbereich
aufzeigt;
❒entleeren Sie nicht die Motorkühlanlage.
ZUR BEACHTUNG Ist das Fahrzeug mit einer
Alarmanlage ausgestattet, ist diese mit der
Fernbedienung auszuschalten.
LÄNGERE AUSSERBETRIEBSETZUNG
DES FAHRZEUGS
Wird das Fahrzeug länger als einen Monat stillgelegt,
sind folgende Vorsichtsmaßregeln zu beachten:
❒das Fahrzeug in einem überdachten, trockenen und
möglichst durchlüfteten Raum abstellen;
❒einen Gang einlegen;
❒sich vergewissern, dass die Handbremse gelöst ist;
❒die Minusklemme vom Minuspol der Batterie
abklemmen und den Ladezustand der Batterie
überprüfen. Diese Kontrolle muss während der
Fahrzeugstilllegung vierteljährlich wiederholt werden.
Zeigt die Anzeige eine dunkle Färbung ohne einen
grünen Bereich in der Mitte, muss die Batterie
aufgeladen werden;
❒reinigen Sie die lackierten Teile und schützen Sie sie
durch Auftragen von Schutzwachs;

141
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
KONTROLLLEUCHTEN
UND ANZEIGEN
ALLGEMEINE HINWEISE
Das Aufleuchten einiger Kontrollleuchten/Symbole ist
einer spezifischen Meldung und/oder einem akustischen
Signal zugeordnet. Diese Anzeigen sind
zusammenfassend und vorbeugend. Sie sind kein Ersatz
zum sorgfältigen Lesen der Betriebsanleitung. Bei einer
Störungsmeldung ist stets auf die Angaben in diesem
Kapitel Bezug zu nehmen.
ZUR BEACHTUNG Die Störungsmeldungen, die auf
dem konfigurierbaren Multifunktionsdisplay erscheinen,
sind in zwei Kategorien unterteilt: schwere Störungen
und weniger schwere Störungen.
Die schweren Störungen werden für längere Zeit in
einem „Anzeigezyklus“ wiederholt.
Die weniger schweren Störungen werden für eine
begrenzte Zeit in einem „Anzeigezyklus“ wiederholt.
Der Anzeigezyklus beider Kategorien kann durch
Betätigen der Taste MENÜ ESC abgebrochen werden.
Die Kontrollleuchten auf der Instrumententafel bleiben
eingeschaltet, solange die Ursachen der Störung nicht
behoben wird.
KONTROLLLEUCHTEN UND MELDUNGEN
Wenn sich die Kontrollleuchte x
während der Fahrt (bei einigen
Ausführungen zusammen mit einer Meldung auf
dem Display) einschaltet, sofort anhalten und
sich an das Abarth-Kundendienstnetz wenden.
ZUR BEACHTUNG
UNGENÜGENDE
BREMSFLÜSSIGKEIT (rot)
HANDBREMSE ANGEZOGEN (rot)
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen.
Bremsflüssigkeitsmangel
Die Kontrollleuchte schaltet sich ein, wenn die
Bremsflüssigkeit im Behälter wegen eines möglichen
Lecks im Kreis unter den Mindeststand sinkt.
Das Display zeigt die dafür vorgesehene Meldung.
x
Handbremse angezogen
Die Kontrollleuchte schaltet sich ein, wenn die
Handbremse gezogen wird.
Wenn das Fahrzeug in Bewegung ist, ertönt bei einigen
Ausführungen auch ein akustisches Signal.
ZUR BEACHTUNG Wenn sich die Kontrollleuchte
während der Fahrt einschaltet prüfen Sie, ob die
Handbremse angezogen ist.

142
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

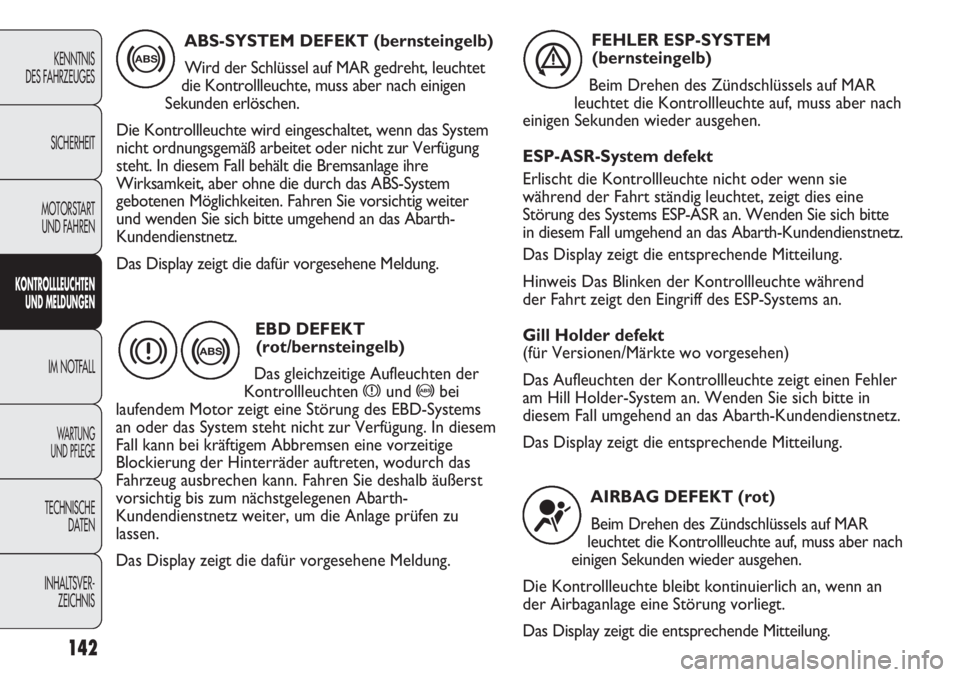

ABS-SYSTEM DEFEKT (bernsteingelb)
Wird der Schlüssel auf MAR gedreht, leuchtet
die Kontrollleuchte, muss aber nach einigen
Sekunden erlöschen.
Die Kontrollleuchte wird eingeschaltet, wenn das System
nicht ordnungsgemäß arbeitet oder nicht zur Verfügung
steht. In diesem Fall behält die Bremsanlage ihre
Wirksamkeit, aber ohne die durch das ABS-System
gebotenen Möglichkeiten. Fahren Sie vorsichtig weiter
und wenden Sie sich bitte umgehend an das Abarth-
Kundendienstnetz.
Das Display zeigt die dafür vorgesehene Meldung.
>
EBD DEFEKT
(rot/bernsteingelb)
Das gleichzeitige Aufleuchten der
Kontrollleuchten
xund >bei
laufendem Motor zeigt eine Störung des EBD-Systems
an oder das System steht nicht zur Verfügung. In diesem
Fall kann bei kräftigem Abbremsen eine vorzeitige
Blockierung der Hinterräder auftreten, wodurch das
Fahrzeug ausbrechen kann. Fahren Sie deshalb äußerst
vorsichtig bis zum nächstgelegenen Abarth-
Kundendienstnetz weiter, um die Anlage prüfen zu
lassen.
Das Display zeigt die dafür vorgesehene Meldung.
> x
FEHLER ESP-SYSTEM
(bernsteingelb)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber nach
einigen Sekunden wieder ausgehen.
ESP-ASR-System defekt
Erlischt die Kontrollleuchte nicht oder wenn sie
während der Fahrt ständig leuchtet, zeigt dies eine
Störung des Systems ESP-ASR an. Wenden Sie sich bitte
in diesem Fall umgehend an das Abarth-Kundendienstnetz.
Das Display zeigt die entsprechende Mitteilung.
Hinweis Das Blinken der Kontrollleuchte während
der Fahrt zeigt den Eingriff des ESP-Systems an.
Gill Holder defekt
(für Versionen/Märkte wo vorgesehen)
Das Aufleuchten der Kontrollleuchte zeigt einen Fehler
am Hill Holder-System an. Wenden Sie sich bitte in
diesem Fall umgehend an das Abarth-Kundendienstnetz.
Das Display zeigt die entsprechende Mitteilung.
á
AIRBAG DEFEKT (rot)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber nach
einigen Sekunden wieder ausgehen.
Die Kontrollleuchte bleibt kontinuierlich an, wenn an
der Airbaganlage eine Störung vorliegt.
Das Display zeigt die entsprechende Mitteilung.
¬

143
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
SICHERHEITSGURTE
NICHT ANGESCHNALLT (rot)
Die Kontrollleuchte leuchtet dauerhaft,
wenn das Fahrzeug nicht in Bewegung ist und
der Sicherheitsgurt auf der Fahrerseite nicht richtig
angelegt ist.
Die Kontrollleuchte blinkt auf, zusammen mit dem
Akustiksignal (Buzzer), wenn bei fahrendem Fahrzeug
der Sicherheitsgurt des Fahrersitzes nicht korrekt
angelegt ist.
<
Wenn die Kontrollleuchte ¬beim
Drehen des Zündschlüssels auf Position
MAR nicht aufleuchtet oder während der Fahrt
dauerhaft leuchtet, besteht die Möglichkeit, dass
eine Störung an den Rückhaltesystemen vorliegt.
In diesem Fall werden die Airbags oder die
Gurtstraffer bei einem Unfall nicht aktiviert oder
in einigen wenigen Fällen fälschlicherweise
aktiviert. Setzen Sie sich vor der Weiterfahrt mit
dem Abarth-Kundendienstnetz zur sofortigen
Kontrolle des Systems in Verbindung.
ZUR BEACHTUNG
Ein Defekt der Kontrollleuchte ¬
(Kontrollleuchte ausgeschaltet) wird
durch das Blinken der Kontrollleuchte “über
mehr als 4 s angezeigt, die auf den deaktivierten
Frontairbag des Beifahrers hinweist.
ZUR BEACHTUNG
Die Kontrollleuchte “zeigt außerdem
eventuelle Störungen der
Kontrollleuchte ¬an. Diese Bedingung wird
durch das intermittierende Blinken der
Kontrollleuchte “auch über die 4 Sekunden
hinaus angezeigt. In diesem Fall zeigt die
Kontrollleuchte ¬unter Umständen eventuelle
Störungen der Rückhaltesysteme nicht an.
Vor einer Weiterfahrt Kontakt zum Abarth-
Kundendienstnetz aufnehmen und die Anlage
sofort kontrollieren lassen.
ZUR BEACHTUNG
AIRBAG BEIFAHRERSEITE
DEAKTIVIERT (bernsteingelb)
Die Kontrollleuchte
“schaltet sich ein,
wenn der Frontairbag auf der Beifahrerseite
deaktiviert ist.
Bei eingeschaltetem Beifahrer-Frontairbag schaltet sich
die Kontrollleuchte
“bei Zündschlüssel auf MAR
4 Sekunden lang mit Dauerlicht ein, blinkt dann ca.
4 Sekunden lang und muss dann ausgehen.
“
Der akustische Signalgeber (Summer) des Systems
S.B.R. (Seat Belt Reminder) kann nur durch das Abarth-
Kundendienstnetz deaktiviert werden.
Das System kann über das Setup-Menü wieder aktiviert
werden.
