2011.5 PEUGEOT 3008 Manuel du propriétaire (in French)

167
VÉRIFICATIONS

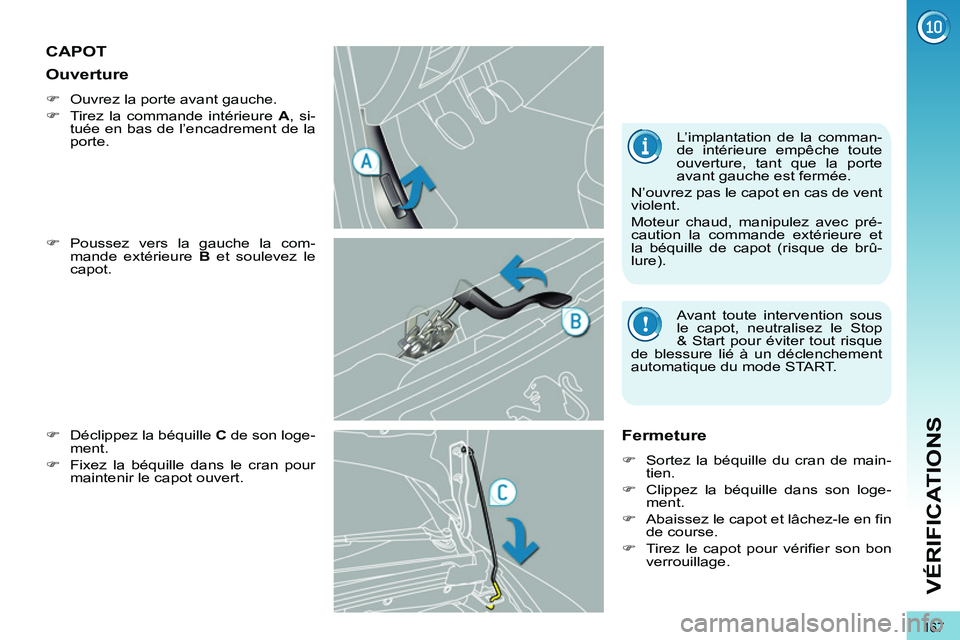

CAPOT

)
Poussez vers la gauche la com-
mande extérieure B
et soulevez le
capot.

)
Déclippez la béquille C
de son loge-
ment.

)
Fixez la béquille dans le cran pour
maintenir le capot ouvert.


Fermeture



)
Sortez la béquille du cran de main-
tien.

)
Clippez la béquille dans son loge-
ment.

)
Abaissez le capot et lâchez-le en fin
de course.

)
Tirez le capot pour vérifier son bon
verrouillage.



Ouverture



)
Ouvrez la porte avant gauche.

)
Tirez la commande intérieure A
, si-
tuée en bas de l’encadrement de la
porte. L’implantation de la comman-
de intérieure empêche toute
ouverture, tant que la porte
avant gauche est fermée.
N’ouvrez pas le capot en cas de vent
violent.
Moteur chaud, manipulez avec pré-
caution la commande extérieure et
la béquille de capot (risque de brû-
lure).






Avant toute intervention sous
le capot, neutralisez le Stop
& Start pour éviter tout risque
de blessure lié à un déclenchement
automatique du mode START.

168
VÉRIFICATIONS

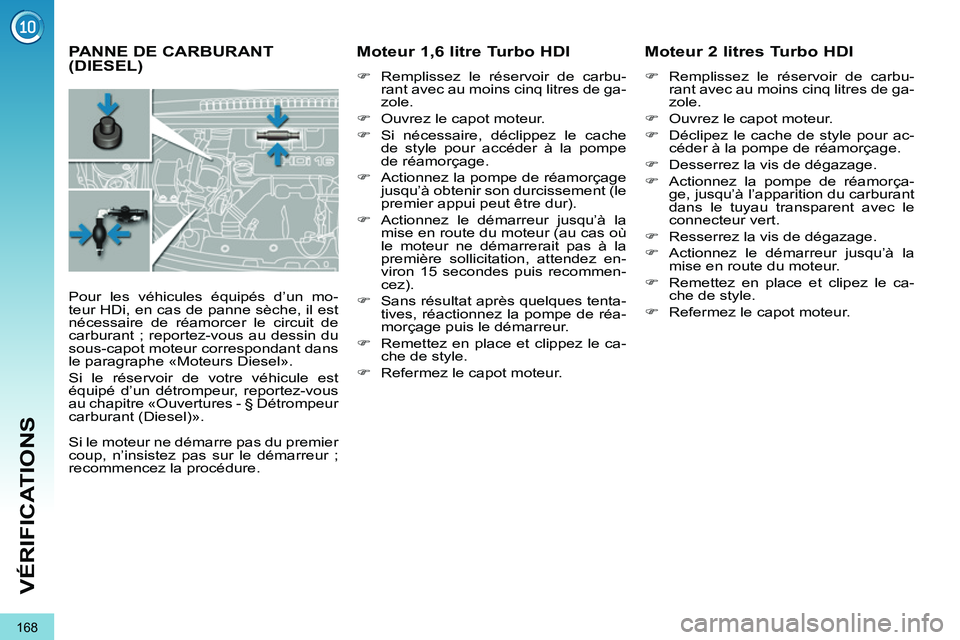

PANNE DE CARBURANT (DIESEL)





Moteur 1,6 litre Turbo HDI


)
Remplissez le réservoir de carbu-
rant avec au moins cinq litres de ga-
zole.

)
Ouvrez le capot moteur.

)
Si nécessaire, déclippez le cache
de style pour accéder à la pompe
de réamorçage.

)
Actionnez la pompe de réamorçage
jusqu’à obtenir son durcissement (le
premier appui peut être dur).

)
Actionnez le démarreur jusqu’à la
mise en route du moteur (au cas où
le moteur ne démarrerait pas à la
première sollicitation, attendez en-
viron 15 secondes puis recommen-
cez).

)
Sans résultat après quelques tenta-
tives, réactionnez la pompe de réa-
morçage puis le démarreur.

)
Remettez en place et clippez le ca-
che de style.

)
Refermez le capot moteur.



Moteur 2 litres Turbo HDI



)
Remplissez le réservoir de carbu-
rant avec au moins cinq litres de ga-
zole.

)
Ouvrez le capot moteur.

)
Déclipez le cache de style pour ac-
céder à la pompe de réamorçage.

)
Desserrez la vis de dégazage.

)
Actionnez la pompe de réamorça-
ge, jusqu’à l’apparition du carburant
dans le tuyau transparent avec le
connecteur vert.

)
Resserrez la vis de dégazage.

)
Actionnez le démarreur jusqu’à la
mise en route du moteur.

)
Remettez en place et clipez le ca-
che de style.

)
Refermez le capot moteur.

Pour les véhicules équipés d’un mo-
teur HDi, en cas de panne sèche, il est
nécessaire de réamorcer le circuit de
carburant ; reportez-vous au dessin du
sous-capot moteur correspondant dans
le paragraphe «Moteurs Diesel».
Si le réservoir de votre véhicule est
équipé d’un détrompeur, reportez-vous
au chapitre «Ouvertures - § Détrompeur
carburant (Diesel)».

Si le moteur ne démarre pas du premier
coup, n’insistez pas sur le démarreur ;
recommencez la procédure.

169
VÉRIFICATIONS

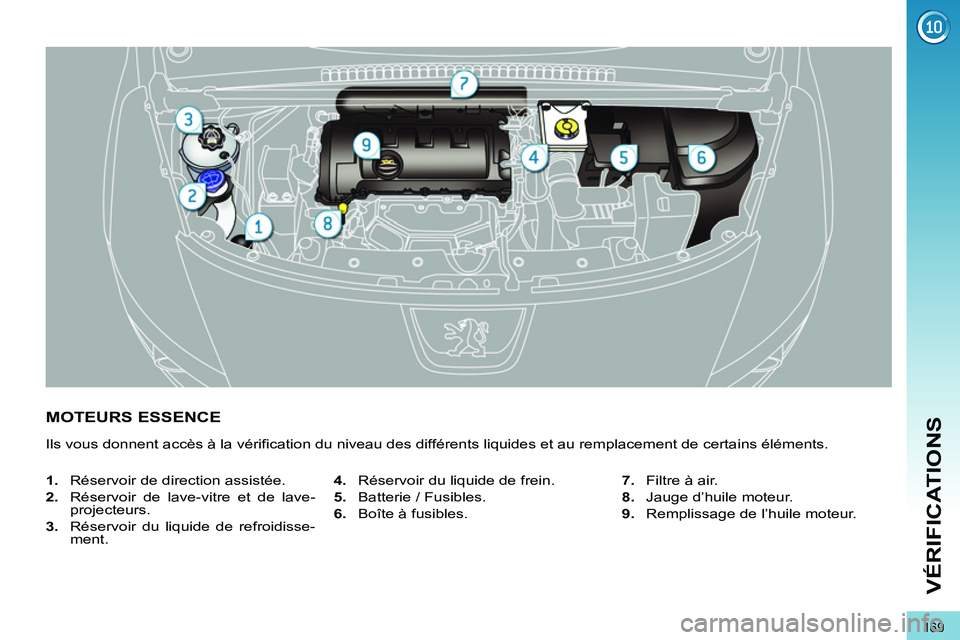

MOTEURS ESSENCE
Ils vous donnent accès à la vérification du niveau des différents liquides et au remplacement de certains éléments.


1.
Réservoir de direction assistée.

2.
Réservoir de lave-vitre et de lave-
projecteurs.

3.
Réservoir du liquide de refroidisse-
ment.
4.
Réservoir du liquide de frein.

5.
Batterie / Fusibles.

6.
Boîte à fusibles.
7.
Filtre à air.

8.
Jauge d’huile moteur.

9.
Remplissage de l’huile moteur.

170
VÉRIFICATIONS

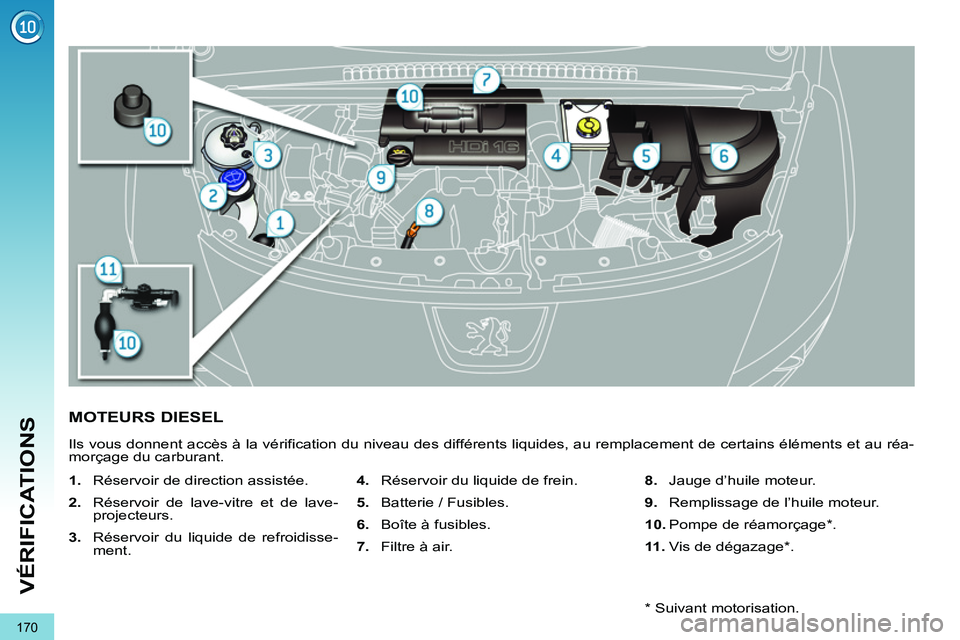

MOTEURS DIESEL
Ils vous donnent accès à la vérification du niveau des différents liquides, au remplacement de certains éléments et au réa-
morçage du carburant.


1.
Réservoir de direction assistée.

2.
Réservoir de lave-vitre et de lave-
projecteurs.

3.
Réservoir du liquide de refroidisse-
ment.
4.
Réservoir du liquide de frein.

5.
Batterie / Fusibles.

6.
Boîte à fusibles.

7.
Filtre à air.
8.
Jauge d’huile moteur.

9.
Remplissage de l’huile moteur.

10.
Pompe de réamorçage * .

11 .
Vis de dégazage * .

*
Suivant motorisation.

171
VÉRIFICATIONS

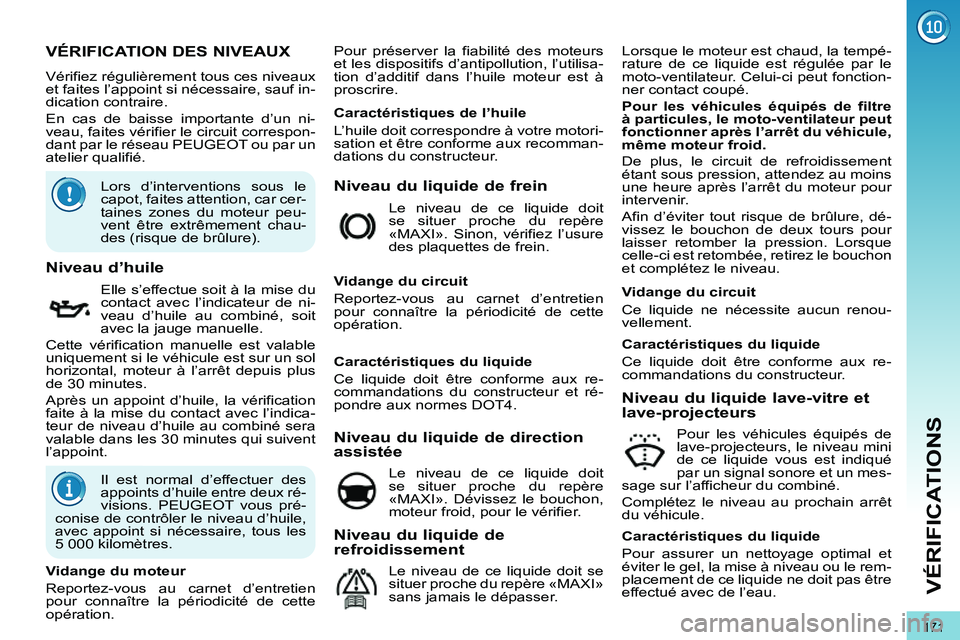

VÉRIFICATION DES NIVEAUX
Vérifiez régulièrement tous ces niveaux
et faites l’appoint si nécessaire, sauf in-
dication contraire.
En cas de baisse importante d’un ni-
veau, faites vérifier le circuit correspon-
dant par le réseau PEUGEOT ou par un
atelier qualifié.

Niveau du liquide de frein

Lorsque le moteur est chaud, la tempé-
rature de ce liquide est régulée par le
moto-ventilateur. Celui-ci peut fonction-
ner contact coupé.

Pour les véhicules équipés de filtre
à particules, le moto-ventilateur peut
fonctionner après l’arrêt du véhicule,
même moteur froid.

De plus, le circuit de refroidissement
étant sous pression, attendez au moins
une heure après l’arrêt du moteur pour
intervenir.
Afin d’éviter tout risque de brûlure, dé-
vissez le bouchon de deux tours pour
laisser retomber la pression. Lorsque
celle-ci est retombée, retirez le bouchon
et complétez le niveau.

Niveau d’huile

Elle s’effectue soit à la mise du
contact avec l’indicateur de ni-
veau d’huile au combiné, soit
avec la jauge manuelle.
Cette vérification manuelle est valable
uniquement si le véhicule est sur un sol
horizontal, moteur à l’arrêt depuis plus
de 30 minutes.
Après un appoint d’huile, la vérification
faite à la mise du contact avec l’indica-
teur de niveau d’huile au combiné sera
valable dans les 30 minutes qui suivent
l’appoint. Le niveau de ce liquide doit
se situer proche du repère
«MAXI». Sinon, vérifiez l’usure
des plaquettes de frein.

Vidange du circuit
Reportez-vous au carnet d’entretien
pour connaître la périodicité de cette
opération.


Niveau du liquide de direction
assistée
Le niveau de ce liquide doit
se situer proche du repère
«MAXI». Dévissez le bouchon,
moteur froid, pour le vérifier.


Niveau du liquide lave-vitre et
lave-projecteurs
Pour les véhicules équipés de
lave-projecteurs, le niveau mini
de ce liquide vous est indiqué
par un signal sonore et un mes-
sage sur l’afficheur du combiné.
Complétez le niveau au prochain arrêt
du véhicule.

Vidange du moteur
Reportez-vous au carnet d’entretien
pour connaître la périodicité de cette
opération.
Caractéristiques de l’huile
L’huile doit correspondre à votre motori-
sation et être conforme aux recomman-
dations du constructeur.


Caractéristiques du liquide
Ce liquide doit être conforme aux re-
commandations du constructeur et ré-
pondre aux normes DOT4.

Vidange du circuit
Ce liquide ne nécessite aucun renou-
vellement.

Caractéristiques du liquide
Pour assurer un nettoyage optimal et
éviter le gel, la mise à niveau ou le rem-
placement de ce liquide ne doit pas être
effectué avec de l’eau.



Niveau du liquide de
refroidissement
Le niveau de ce liquide doit se
situer proche du repère «MAXI»
sans jamais le dépasser.
Caractéristiques du liquide
Ce liquide doit être conforme aux re-
commandations du constructeur.

Lors d’interventions sous le
capot, faites attention, car cer-
taines zones du moteur peu-
vent être extrêmement chau-
des (risque de brûlure).

Il est normal d’effectuer des
appoints d’huile entre deux ré-
visions. PEUGEOT vous pré-
conise de contrôler le niveau d’huile,
avec appoint si nécessaire, tous les
5 000 kilomètres. Pour préserver la fiabilité des moteurs
et les dispositifs d’antipollution, l’utilisa-
tion d’additif dans l’huile moteur est à
proscrire.

172
VÉRIFICATIONS

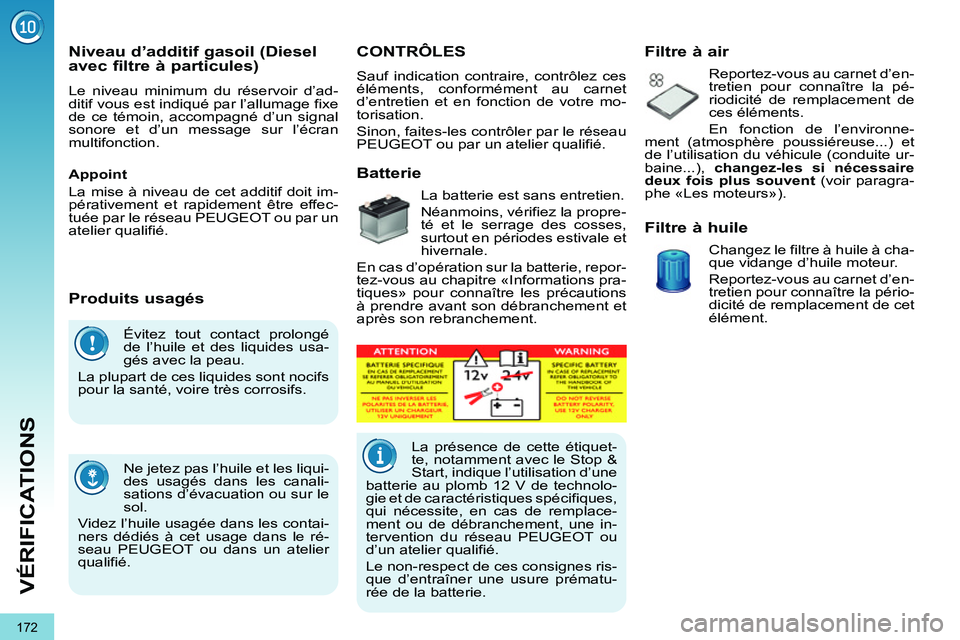

Évitez tout contact prolongé
de l’huile et des liquides usa-
gés avec la peau.
La plupart de ces liquides sont nocifs
pour la santé, voire très corrosifs.
Ne jetez pas l’huile et les liqui-
des usagés dans les canali-
sations d’évacuation ou sur le
sol.
Videz l’huile usagée dans les contai-
ners dédiés à cet usage dans le ré-
seau PEUGEOT ou dans un atelier
qualifié.










Niveau d’additif gasoil (Diesel
avec filtre à particules)
Le niveau minimum du réservoir d’ad-
ditif vous est indiqué par l’allumage fixe
de ce témoin, accompagné d’un signal
sonore et d’un message sur l’écran
multifonction.








Produits usagés CONTRÔLES

Batterie

La batterie est sans entretien.
Néanmoins, vérifiez la propre-
té et le serrage des cosses,
surtout en périodes estivale et
hivernale.
En cas d’opération sur la batterie, repor-
tez-vous au chapitre «Informations pra-
tiques» pour connaître les précautions
à prendre avant son débranchement et
après son rebranchement.


Filtre à air

Reportez-vous au carnet d’en-
tretien pour connaître la pé-
riodicité de remplacement de
ces éléments.
En fonction de l’environne-
ment (atmosphère poussiéreuse...) et
de l’utilisation du véhicule (conduite ur-
baine...), changez-les si nécessaire
deux fois plus souvent
(voir paragra-
phe «Les moteurs»).


Filtre à huile

Changez le filtre à huile à cha-
que vidange d’huile moteur.
Reportez-vous au carnet d’en-
tretien pour connaître la pério-
dicité de remplacement de cet
élément.
Appoint
La mise à niveau de cet additif doit im-
pérativement et rapidement être effec-
tuée par le réseau PEUGEOT ou par un
atelier qualifié.

Sauf indication contraire, contrôlez ces
éléments, conformément au carnet
d’entretien et en fonction de votre mo-
torisation.
Sinon, faites-les contrôler par le réseau
PEUGEOT ou par un atelier qualifié.






La présence de cette étiquet-
te, notamment avec le Stop &
Start, indique l’utilisation d’une
batterie au plomb 12 V de technolo-
gie et de caractéristiques spécifiques,
qui nécessite, en cas de remplace-
ment ou de débranchement, une in-
tervention du réseau PEUGEOT ou
d’un atelier qualifié.
Le non-respect de ces consignes ris-
que d’entraîner une usure prématu-
rée de la batterie.

173
VÉRIFICATIONS

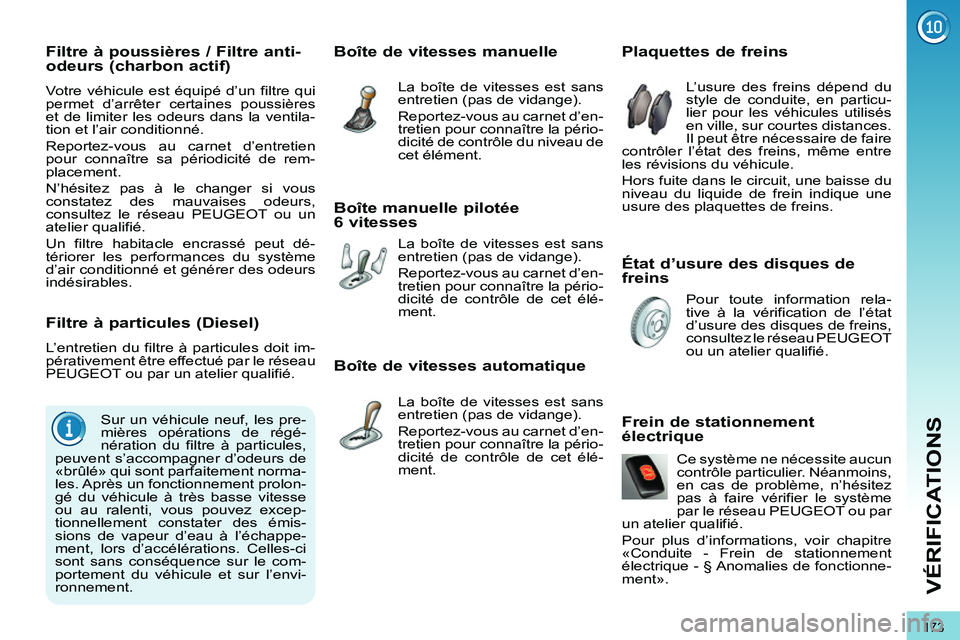

État d’usure des disques de
freins














Plaquettes de freins

L’usure des freins dépend du
style de conduite, en particu-
lier pour les véhicules utilisés
en ville, sur courtes distances.
Il peut être nécessaire de faire
contrôler l’état des freins, même entre
les révisions du véhicule.
Hors fuite dans le circuit, une baisse du
niveau du liquide de frein indique une
usure des plaquettes de freins.
Pour toute information rela-
tive à la vérification de l’état
d’usure des disques de freins,
consultez le réseau PEUGEOT
ou un atelier qualifié.







Boîte de vitesses manuelle

La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au carnet d’en-
tretien pour connaître la pério-
dicité de contrôle du niveau de
cet élément.







Boîte manuelle pilotée
6 vitesses
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au carnet d’en-
tretien pour connaître la pério-
dicité de contrôle de cet élé-
ment.







Boîte de vitesses automatique

La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au carnet d’en-
tretien pour connaître la pério-
dicité de contrôle de cet élé-
ment. Ce système ne nécessite aucun
contrôle particulier. Néanmoins,
en cas de problème, n’hésitez
pas à faire vérifier le système
par le réseau PEUGEOT ou par
un atelier qualifié.
Pour plus d’informations, voir chapitre
«Conduite - Frein de stationnement
électrique - § Anomalies de fonctionne-
ment».






















Frein de stationnement
électrique








Filtre à particules (Diesel)

L’entretien du filtre à particules doit im-
pérativement être effectué par le réseau
PEUGEOT ou par un atelier qualifié.
Sur un véhicule neuf, les pre-
mières opérations de régé-
nération du filtre à particules,
peuvent s’accompagner d’odeurs de
«brûlé» qui sont parfaitement norma-
les. Après un fonctionnement prolon-
gé du véhicule à très basse vitesse
ou au ralenti, vous pouvez excep-
tionnellement constater des émis-
sions de vapeur d’eau à l’échappe-
ment, lors d’accélérations. Celles-ci
sont sans conséquence sur le com-
portement du véhicule et sur l’envi-
ronnement.


Filtre à poussières / Filtre anti-
odeurs (charbon actif)
Votre véhicule est équipé d’un filtre qui
permet d’arrêter certaines poussières
et de limiter les odeurs dans la ventila-
tion et l’air conditionné.
Reportez-vous au carnet d’entretien
pour connaître sa périodicité de rem-
placement.
N’hésitez pas à le changer si vous
constatez des mauvaises odeurs,
consultez le réseau PEUGEOT ou un
atelier qualifié.
Un filtre habitacle encrassé peut dé-
tériorer les performances du système
d’air conditionné et générer des odeurs
indésirables.

174
INFORMATIONS PRATIQUES

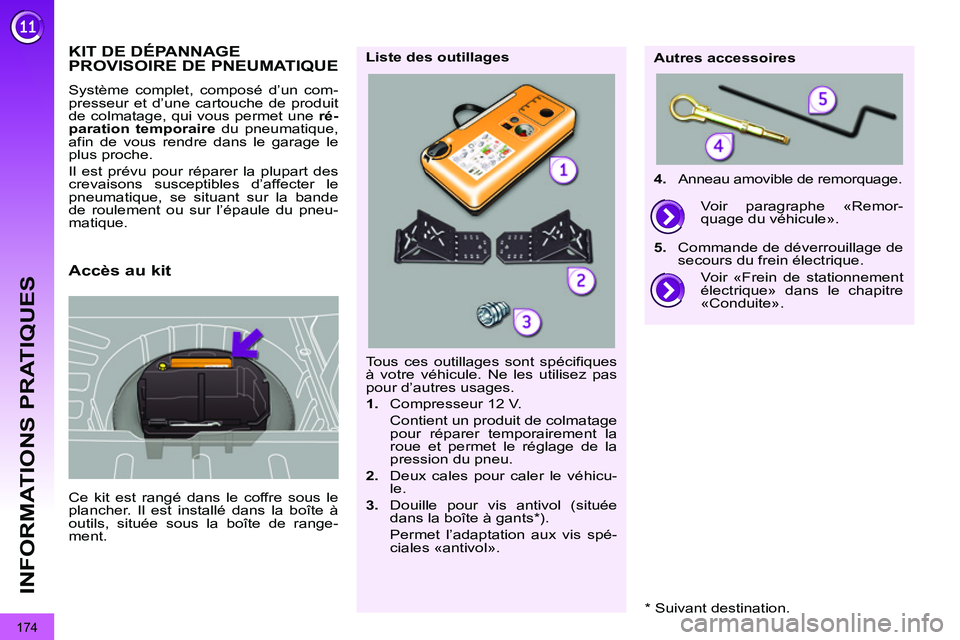

KIT DE DÉPANNAGE PROVISOIRE DE PNEUMATIQUE
Ce kit est rangé dans le coffre sous le
plancher. Il est installé dans la boîte à
outils, située sous la boîte de range-
ment. Système complet, composé d’un com-
presseur et d’une cartouche de produit
de colmatage, qui vous permet une ré-
paration temporaire
du pneumatique,
afin de vous rendre dans le garage le
plus proche.
Il est prévu pour réparer la plupart des
crevaisons susceptibles d’affecter le
pneumatique, se situant sur la bande
de roulement ou sur l’épaule du pneu-
matique.

Tous ces outillages sont spécifiques
à votre véhicule. Ne les utilisez pas
pour d’autres usages.


1.
Compresseur 12 V.
Contient un produit de colmatage
pour réparer temporairement la
roue et permet le réglage de la
pression du pneu.

2.
Deux cales pour caler le véhicu-
le.

3.
Douille pour vis antivol (située
dans la boîte à gants * ).
Permet l’adaptation aux vis spé-
ciales «antivol».


Liste des outillages

Autres accessoires

4.
Anneau amovible de remorquage.
Voir «Frein de stationnement
électrique» dans le chapitre
«Conduite».
Voir paragraphe «Remor-
quage du véhicule».

5.
Commande de déverrouillage de
secours du frein électrique.

Accès au kit


*
Suivant destination.
