INFORMATIONS PRATIQUES

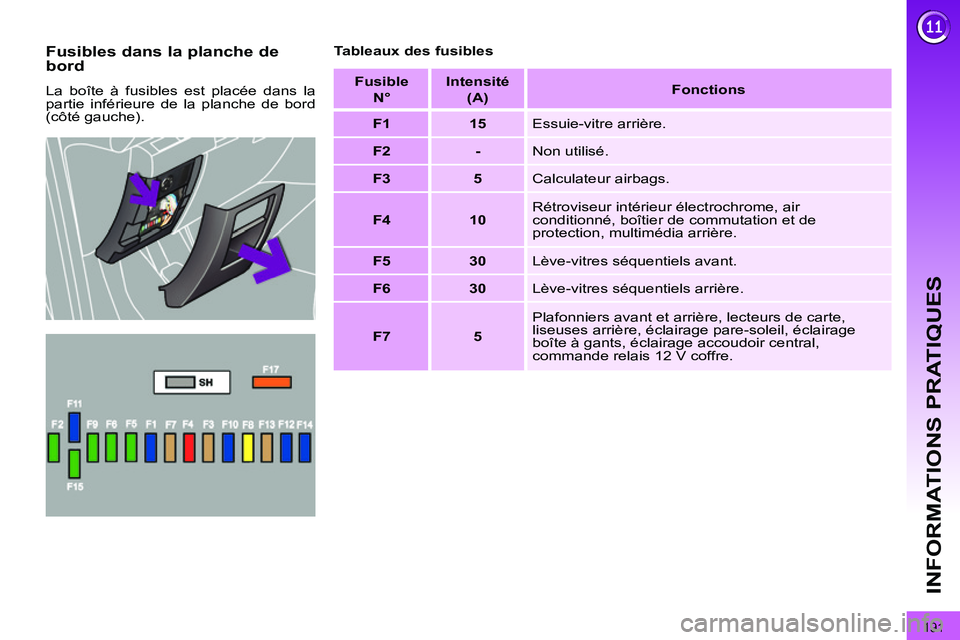

Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la
partie inférieure de la planche de bord
(côté gauche).
Tableaux des fusibles


Fusible
N°



Intensité
(A)



Fonctions




F1



15

Essuie-vitre arrière.


F2



-

Non utilisé.


F3



5

Calculateur airbags.


F4



10

Rétroviseur intérieur électrochrome, air
conditionné, boîtier de commutation et de
protection, multimédia arrière.


F5



30

Lève-vitres séquentiels avant.


F6



30

Lève-vitres séquentiels arrière.


F7



5

Plafonniers avant et arrière, lecteurs de carte,
liseuses arrière, éclairage pare-soleil, éclairage
boîte à gants, éclairage accoudoir central,
commande relais 12 V coffre.

192
INFORMATIONS PRATIQUES

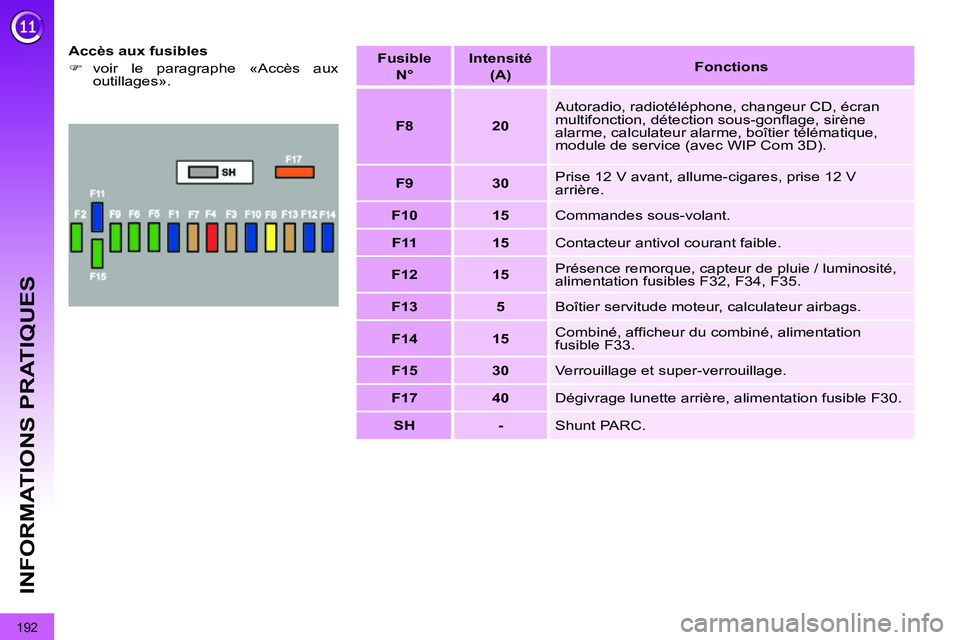

Accès aux fusibles


)
voir le paragraphe «Accès aux
outillages».


Fusible
N°



Intensité
(A)



Fonctions




F8



20

Autoradio, radiotéléphone, changeur CD, écran
multifonction, détection sous-gonflage, sirène
alarme, calculateur alarme, boîtier télématique,
module de service (avec WIP Com 3D).


F9



30

Prise 12 V avant, allume-cigares, prise 12 V
arrière.


F10



15

Commandes sous-volant.


F11



15

Contacteur antivol courant faible.


F12



15

Présence remorque, capteur de pluie / luminosité,
alimentation fusibles F32, F34, F35.


F13



5

Boîtier servitude moteur, calculateur airbags.


F14



15

Combiné, afficheur du combiné, alimentation
fusible F33.


F15



30

Verrouillage et super-verrouillage.


F17



40

Dégivrage lunette arrière, alimentation fusible F30.


SH



-

Shunt PARC.

193
INFORMATIONS PRATIQUES


Fusible
N°



Intensité
(A)



Fonctions

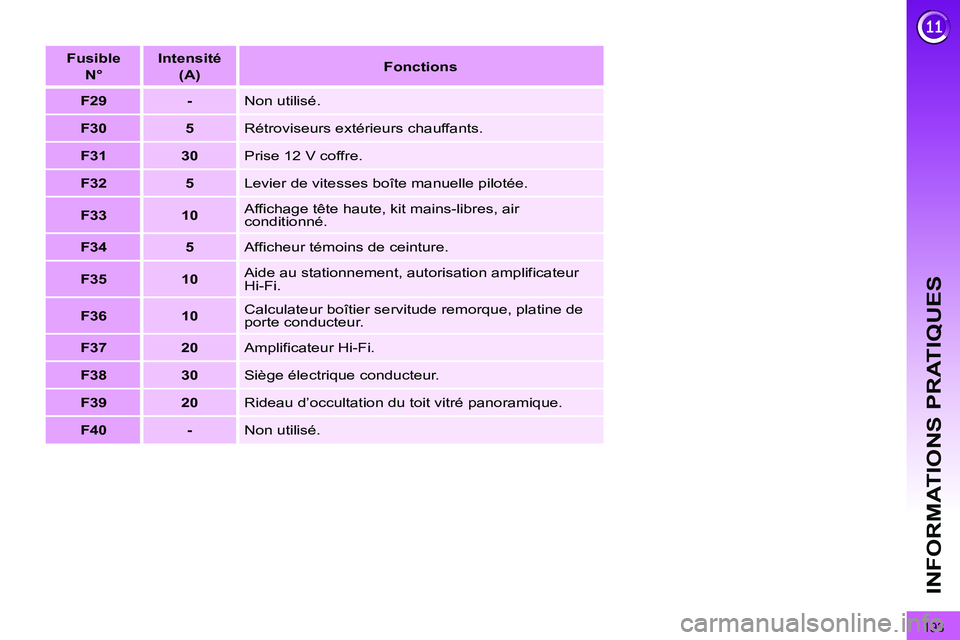

F29



-

Non utilisé.


F30



5

Rétroviseurs extérieurs chauffants.


F31



30

Prise 12 V coffre.


F32



5

Levier de vitesses boîte manuelle pilotée.


F33



10

Affichage tête haute, kit mains-libres, air
conditionné.


F34



5

Afficheur témoins de ceinture.


F35



10

Aide au stationnement, autorisation amplificateur
Hi-Fi.


F36



10

Calculateur boîtier servitude remorque, platine de
porte conducteur.


F37



20

Amplificateur Hi-Fi.


F38



30

Siège électrique conducteur.


F39



20

Rideau d’occultation du toit vitré panoramique.


F40



-

Non utilisé.

194
INFORMATIONS PRATIQUES

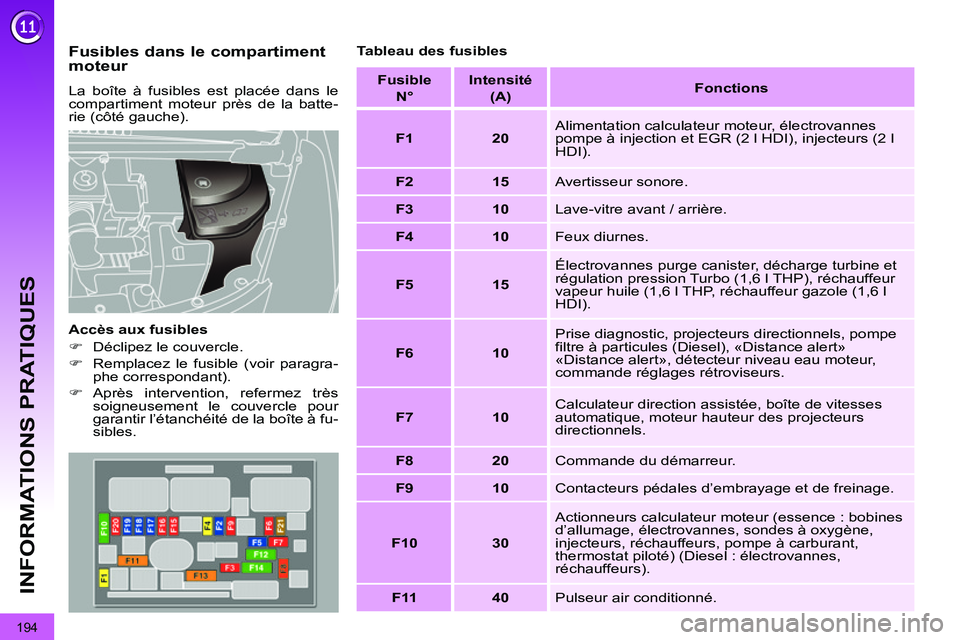

Fusibles dans le compartiment
moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batte-
rie (côté gauche).

Accès aux fusibles


)
Déclipez le couvercle.

)
Remplacez le fusible (voir paragra-
phe correspondant).

)
Après intervention, refermez très
soigneusement le couvercle pour
garantir l’étanchéité de la boîte à fu-
sibles.

Tableau des fusibles


Fusible
N°



Intensité
(A)



Fonctions




F1



20

Alimentation calculateur moteur, électrovannes
pompe à injection et EGR (2 l HDI), injecteurs (2 l
HDI).


F2



15

Avertisseur sonore.


F3



10

Lave-vitre avant / arrière.


F4



10

Feux diurnes.


F5



15

Électrovannes purge canister, décharge turbine et
régulation pression Turbo (1,6 l THP), réchauffeur
vapeur huile (1,6 l THP, réchauffeur gazole (1,6 l
HDI).


F6



10

Prise diagnostic, projecteurs directionnels, pompe
filtre à particules (Diesel), «Distance alert»
«Distance alert», détecteur niveau eau moteur,
commande réglages rétroviseurs.


F7



10

Calculateur direction assistée, boîte de vitesses
automatique, moteur hauteur des projecteurs
directionnels.


F8



20

Commande du démarreur.


F9



10

Contacteurs pédales d’embrayage et de freinage.


F10



30

Actionneurs calculateur moteur (essence : bobines
d’allumage, électrovannes, sondes à oxygène,
injecteurs, réchauffeurs, pompe à carburant,
thermostat piloté) (Diesel : électrovannes,
réchauffeurs).


F11



40

Pulseur air conditionné.

195
INFORMATIONS PRATIQUES


Fusible
N°



Intensité
(A)



Fonctions

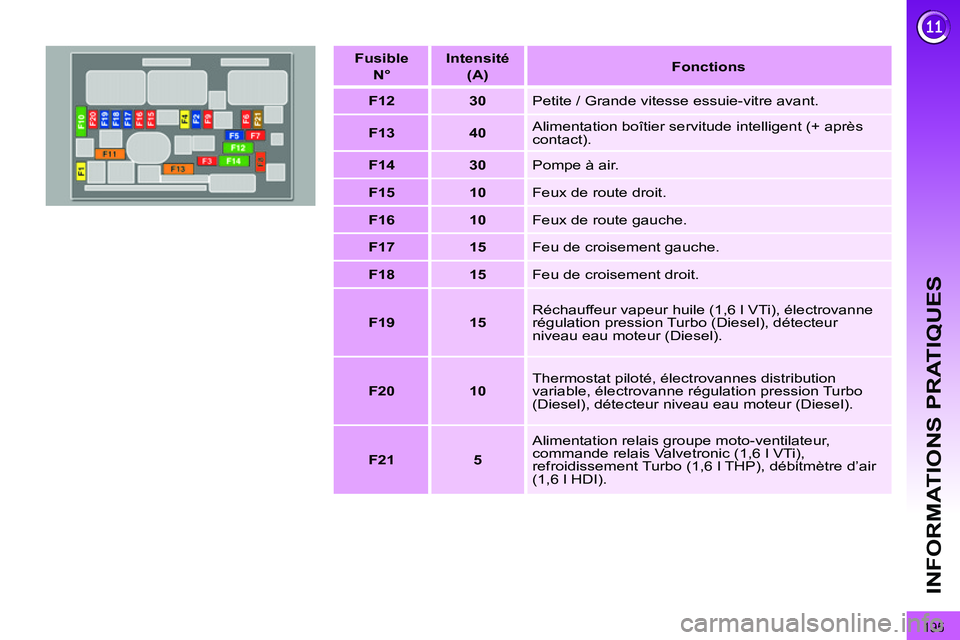

F12



30

Petite / Grande vitesse essuie-vitre avant.


F13



40

Alimentation boîtier servitude intelligent (+ après
contact).


F14



30

Pompe à air.


F15



10

Feux de route droit.


F16



10

Feux de route gauche.


F17



15

Feu de croisement gauche.


F18



15

Feu de croisement droit.


F19



15

Réchauffeur vapeur huile (1,6 l VTi), électrovanne
régulation pression Turbo (Diesel), détecteur
niveau eau moteur (Diesel).


F20



10

Thermostat piloté, électrovannes distribution
variable, électrovanne régulation pression Turbo
(Diesel), détecteur niveau eau moteur (Diesel).


F21



5

Alimentation relais groupe moto-ventilateur,
commande relais Valvetronic (1,6 l VTi),
refroidissement Turbo (1,6 l THP), débitmètre d’air
(1,6 l HDI).

196
INFORMATIONS PRATIQUES

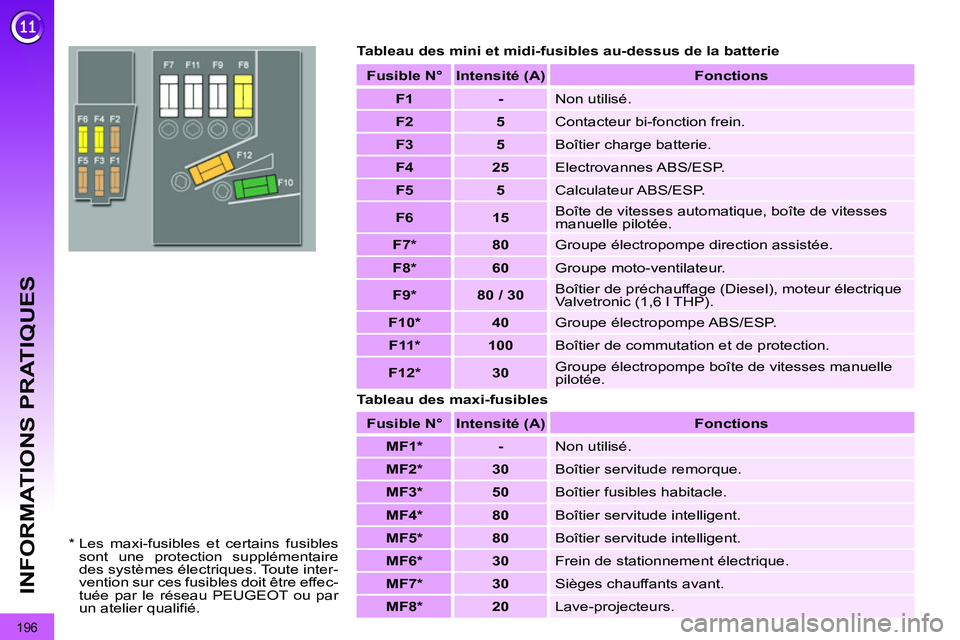

Tableau des mini et midi-fusibles au-dessus de la batterie

Tableau des maxi-fusibles

Fusible
N°



Intensité
(A)



Fonctions




F1



-

Non utilisé.


F2



5

Contacteur bi-fonction frein.


F3



5

Boîtier charge batterie.


F4



25

Electrovannes ABS/ESP.


F5



5

Calculateur ABS/ESP.


F6



15

Boîte de vitesses automatique, boîte de vitesses
manuelle pilotée.


F7 *



80

Groupe électropompe direction assistée.


F8 *



60

Groupe moto-ventilateur.


F9 *



80 / 30

Boîtier de préchauffage (Diesel), moteur électrique
Valvetronic (1,6 l THP).


F10 *



40

Groupe électropompe ABS/ESP.


F11 *



100

Boîtier de commutation et de protection.


F12 *



30

Groupe électropompe boîte de vitesses manuelle
pilotée.


Fusible
N°



Intensité
(A)



Fonctions




MF1 *



-

Non utilisé.


MF2 *



30

Boîtier servitude remorque.


MF3 *



50

Boîtier fusibles habitacle.


MF4 *



80

Boîtier servitude intelligent.


MF5 *



80

Boîtier servitude intelligent.


MF6 *



30

Frein de stationnement électrique.


MF7 *



30

Sièges chauffants avant.


MF8 *



20

Lave-projecteurs.
*

Les maxi-fusibles et certains fusibles
sont une protection supplémentaire
des systèmes électriques. Toute inter-
vention sur ces fusibles doit être effec-
tuée par le réseau PEUGEOT ou par
un atelier qualifié.

INFORMATIONS PRATIQUES

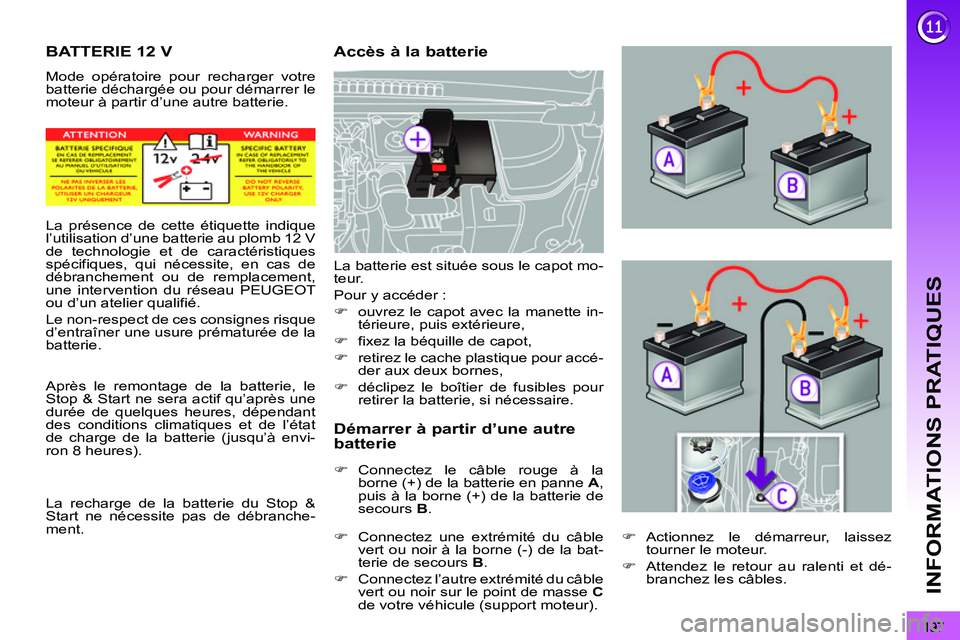

BATTERIE 12 V
Mode opératoire pour recharger votre
batterie déchargée ou pour démarrer le
moteur à partir d’une autre batterie.

Accès à la batterie

Démarrer à partir d’une autre
batterie


)
Connectez le câble rouge à la
borne (+) de la batterie en panne A
,
puis à la borne (+) de la batterie de
secours B
.

)
Connectez une extrémité du câble
vert ou noir à la borne (-) de la bat-
terie de secours B
.

)
Connectez l’autre extrémité du câble
vert ou noir sur le point de masse C

de votre véhicule (support moteur). La batterie est située sous le capot mo-
teur.
Pour y accéder :


)
ouvrez le capot avec la manette in-
térieure, puis extérieure,

)
fixez la béquille de capot,

)
retirez le cache plastique pour accé-
der aux deux bornes,

)
déclipez le boîtier de fusibles pour
retirer la batterie, si nécessaire.






La présence de cette étiquette indique
l’utilisation d’une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques, qui nécessite, en cas de
débranchement ou de remplacement,
une intervention du réseau PEUGEOT
ou d’un atelier qualifié.
Le non-respect de ces consignes risque
d’entraîner une usure prématurée de la
batterie.

Après le remontage de la batterie, le
Stop & Start ne sera actif qu’après une
durée de quelques heures, dépendant
des conditions climatiques et de l’état
de charge de la batterie (jusqu’à envi-
ron 8 heures).

La recharge de la batterie du Stop &
Start ne nécessite pas de débranche-
ment.

)
Actionnez le démarreur, laissez
tourner le moteur.

)
Attendez le retour au ralenti et dé-
branchez les câbles.

198
INFORMATIONS PRATIQUES

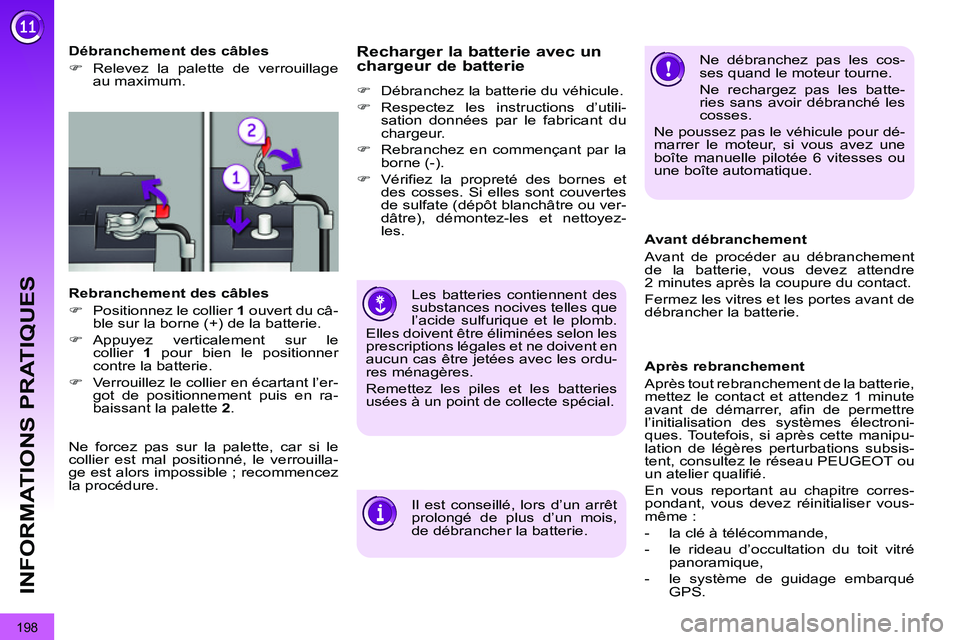

Débranchement des câbles


)
Relevez la palette de verrouillage
au maximum.


Rebranchement des câbles


)
Positionnez le collier 1
ouvert du câ-
ble sur la borne (+) de la batterie.

)
Appuyez verticalement sur le
collier 1
pour bien le positionner
contre la batterie.

)
Verrouillez le collier en écartant l’er-
got de positionnement puis en ra-
baissant la palette 2
.
Ne débranchez pas les cos-
ses quand le moteur tourne.
Ne rechargez pas les batte-
ries sans avoir débranché les
cosses.
Ne poussez pas le véhicule pour dé-
marrer le moteur, si vous avez une
boîte manuelle pilotée 6 vitesses ou
une boîte automatique.

Les batteries contiennent des
substances nocives telles que
l’acide sulfurique et le plomb.
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en
aucun cas être jetées avec les ordu-
res ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial.

Recharger la batterie avec un
chargeur de batterie


)
Débranchez la batterie du véhicule.

)
Respectez les instructions d’utili-
sation données par le fabricant du
chargeur.

)
Rebranchez en commençant par la
borne (-).

)
Vérifiez la propreté des bornes et
des cosses. Si elles sont couvertes
de sulfate (dépôt blanchâtre ou ver-
dâtre), démontez-les et nettoyez-
les.

Il est conseillé, lors d’un arrêt
prolongé de plus d’un mois,
de débrancher la batterie.
Avant débranchement
Avant de procéder au débranchement
de la batterie, vous devez attendre
2 minutes après la coupure du contact.
Fermez les vitres et les portes avant de
débrancher la batterie.

Après rebranchement
Après tout rebranchement de la batterie,
mettez le contact et attendez 1 minute
avant de démarrer, afin de permettre
l’initialisation des systèmes électroni-
ques. Toutefois, si après cette manipu-
lation de légères perturbations subsis-
tent, consultez le réseau PEUGEOT ou
un atelier qualifié.
En vous reportant au chapitre corres-
pondant, vous devez réinitialiser vous-
même :


- la clé à télécommande,

- le rideau d’occultation du toit vitré
panoramique,

- le système de guidage embarqué
GPS.

Ne forcez pas sur la palette, car si le
collier est mal positionné, le verrouilla-
ge est alors impossible ; recommencez
la procédure.
