57
ÉC
R
Quelques définitions…
Dès que l’autonomie est inférieure à
30 km, des tirets s’affichent. Après un
complément de carburant d’au moins
5 litres, l’autonomie est recalculée et
s’affiche si elle dépasse 100 km.
Si des tirets s’affichent dura-
blement en roulant à la place
des chiffres, consultez le ré-
seau PEUGEOT ou un atelier
qualifié. Cette fonction ne s’affiche
qu’à partir de 30 km/h.
Cette valeur peut varier à la
suite d’un changement de
conduite ou de relief, occa-
sionnant une variation importante de
la consommation instantanée.
Autonomie
(km ou miles)
Elle indique le nombre de
kilomètres pouvant être en-
core parcourus avec le carburant res-
tant dans le réservoir en fonction de la
consommation moyenne des derniers
kilomètres parcourus.
Consommation instantanée
(l/100 km ou km/l ou mpg)
C’est la quantité moyenne de
carburant consommée depuis
quelques secondes.

Consommation moyenne
(l/100 km ou km/l ou mpg)
C’est la quantité moyenne
de carburant consommée
depuis la dernière remise à
zéro de l’ordinateur.
Distance parcourue
(km ou miles)
Elle indique la distance par-
courue depuis la dernière
remise à zéro de l’ordina-
teur.


Vitesse moyenne
(km/h ou mph)
C’est la vitesse moyenne cal-
culée depuis la dernière remise
à zéro de l’ordinateur (contact
mis).

Distance restant à parcourir
(km ou miles)
C’est la distance restant à par-
courir jusqu’à la destination
finale. Elle est soit calculée en instan-
tané par le système de navigation si un
guidage est activé, soit saisie par l’uti-
lisateur.
Si la distance n’est pas renseignée, des
tirets s’affichent à la place des chiffres.








Compteur de temps du Stop
& Start
(minutes / secondes ou heu-
res / minutes)
Si votre véhicule est équipé du Stop &
Start, un compteur de temps cumule
les durées de mise en mode STOP au
cours du trajet.
Il se remet à zéro à chaque mise du
contact avec la clé.

204
INFORMATIONS PRATIQUES

Installation d’émetteurs de
radiocommunication
Avant toute installation
d’émetteurs de radiocommunica-
tion en post-équipement, avec an-
tenne extérieure sur votre véhicule,
vous pouvez consulter le réseau
PEUGEOT qui vous communiquera
les caractéristiques des émetteurs
(bande de fréquence, puissance de
sortie maximum, position antenne,
conditions spécifiques d’installation)
qui peuvent être montés, confor-
mément à la Directive Compatibilité
Électromagnétique Automobile
(2004/104/CE).


*
Pour éviter tout risque de blocage
des pédales :


- veillez au bon positionnement et à
la bonne fixation du surtapis,

- ne superposez jamais plusieurs
surtapis.

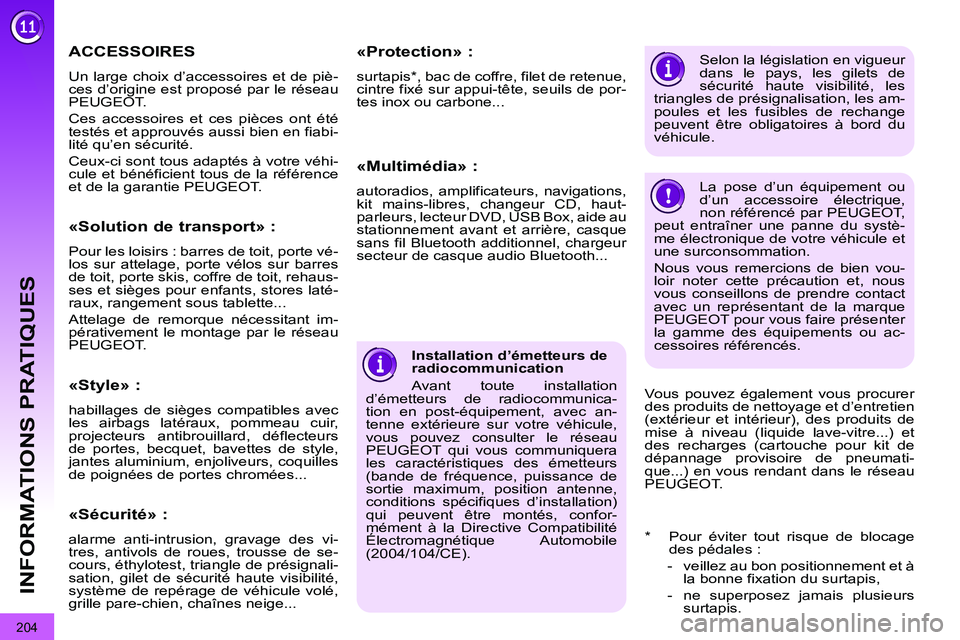

ACCESSOIRES

Un large choix d’accessoires et de piè-
ces d’origine est proposé par le réseau
PEUGEOT.
Ces accessoires et ces pièces ont été
testés et approuvés aussi bien en fiabi-
lité qu’en sécurité.
Ceux-ci sont tous adaptés à votre véhi-
cule et bénéficient tous de la référence
et de la garantie PEUGEOT.







«Solution de transport» :

Pour les loisirs : barres de toit, porte vé-
los sur attelage, porte vélos sur barres
de toit, porte skis, coffre de toit, rehaus-
ses et sièges pour enfants, stores laté-
raux, rangement sous tablette...
Attelage de remorque nécessitant im-
pérativement le montage par le réseau
PEUGEOT.

Vous pouvez également vous procurer
des produits de nettoyage et d’entretien
(extérieur et intérieur), des produits de
mise à niveau (liquide lave-vitre...) et
des recharges (cartouche pour kit de
dépannage provisoire de pneumati-
que...) en vous rendant dans le réseau
PEUGEOT.


Selon la législation en vigueur
dans le pays, les gilets de
sécurité haute visibilité, les
triangles de présignalisation, les am-
poules et les fusibles de rechange
peuvent être obligatoires à bord du
véhicule.
La pose d’un équipement ou
d’un accessoire électrique,
non référencé par PEUGEOT,
peut entraîner une panne du systè-
me électronique de votre véhicule et
une surconsommation.
Nous vous remercions de bien vou-
loir noter cette précaution et, nous
vous conseillons de prendre contact
avec un représentant de la marque
PEUGEOT pour vous faire présenter
la gamme des équipements ou ac-
cessoires référencés.



«Style» :

habillages de sièges compatibles avec
les airbags latéraux, pommeau cuir,
projecteurs antibrouillard, déflecteurs
de portes, becquet, bavettes de style,
jantes aluminium, enjoliveurs, coquilles
de poignées de portes chromées...


«Sécurité» :

alarme anti-intrusion, gravage des vi-
tres, antivols de roues, trousse de se-
cours, éthylotest, triangle de présignali-
sation, gilet de sécurité haute visibilité,
système de repérage de véhicule volé,
grille pare-chien, chaînes neige...


«Protection» :

surtapis * , bac de coffre, filet de retenue,
cintre fixé sur appui-tête, seuils de por-
tes inox ou carbone...


«Multimédia» :

autoradios, amplificateurs, navigations,
kit mains-libres, changeur CD, haut-
parleurs, lecteur DVD, USB Box, aide au
stationnement avant et arrière, casque
sans fil Bluetooth additionnel, chargeur
secteur de casque audio Bluetooth...

217
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

Le WIP Com 3D est protégé de manière à fonctionner uniquement sur votre véhicule. En cas d’installation sur un autre véhicule, consultez le réseau PEUGEOT pour la configuration du système.

Certaines fonctionnalités décrites dans ce
guide seront
disponibles en cours d’année.

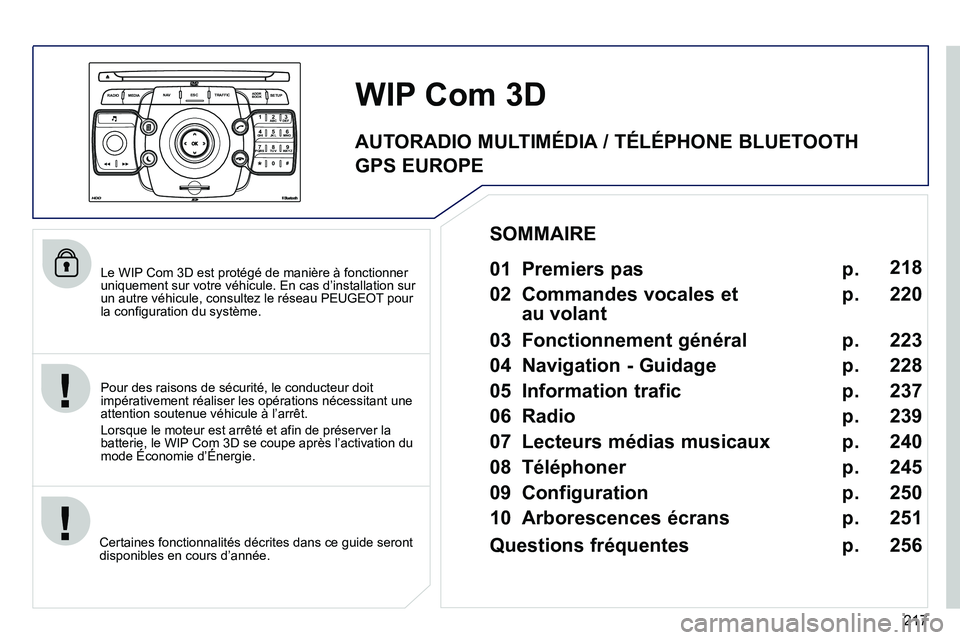

WIP Com 3D


Pour des raisons de sécurité, le conducteur doit
impérativement réaliser les opérations nécessitant une
attention soutenue véhicule à l’arrêt.
Lorsque le moteur est arrêté et a
fin de préserver la batterie, le WIP Com 3D se coupe après l’activation dumode Économie d’Énergie. ,,


01 Premiers pas

02 Commandes vocales et
au volant

03 Fonctionnement général

04 Navigation - Guidage

05 Information trafic

06 Radio

07 Lecteurs médias musicaux

08 Téléphoner

09 Configuration

10 Arborescences écrans p.
p.
p.
p.
p.
p.
p.
p.
p.
p. 218
220
223
228
237
239
240
245
250
251


SOMMAIRE

Questions fréquentes p. 25
6


AUTORADIO MULTIMÉDIA / TÉLÉPHONE BLUETOOTH
GPS EUROPE

218

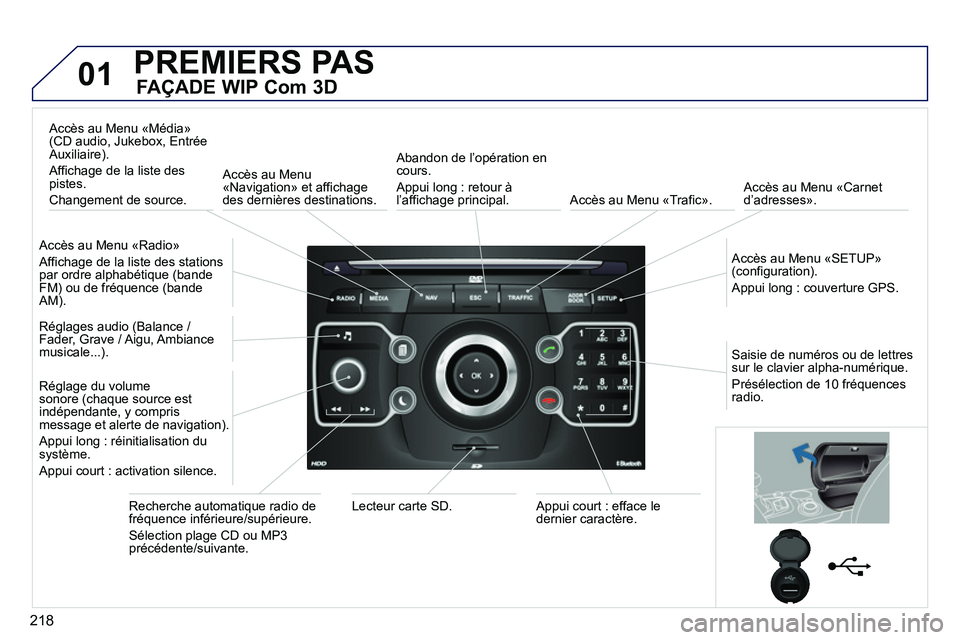

01PREMIERS PAS

FAÇADE WIP Com 3D

Accès au Menu «Radio»

Affichage de la liste des stations par ordre alphabétique (bande
FM) ou de fréquence (bandeAM).

A
ccès au Menu «Média»(CD audio, Jukebox, Entrée
Auxiliaire).
A
ffichage de la liste des
pistes.
Changement de source.
Accès au Menu
«Navigation» et affichage des dernières destinations.
Abandon de l’opération en
cours.
Appui long : retour à
l’a
ffichage principal. Accès au Menu «Trafic».
Accès au Menu «Carnet d’adresses».

A
ccès au Menu «SETUP» (configuration).
Appui lon
g : couverture GPS.

Ré
glages audio (Balance /
Fader, Grave / Aigu, Ambiancemusicale...).

R
églage du volume sonore (chaque source est
indépendante, y comprismessage et alerte de navigation).

Appui long : réinitialisation dusystème.

Appui court : activation silence.
Recherche automatique radio de
fréquence inférieure/supérieure.
Sélection pla
ge CD ou MP3 précédente/suivante.L
ecteur carte SD.
Appui court : efface ledernier caractère.
Saisie de numéros ou de lettres
sur le clavier alpha-numérique.
Présélection de 10 fré
quences
radio.

235
04
13
4
2
5
NAV2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

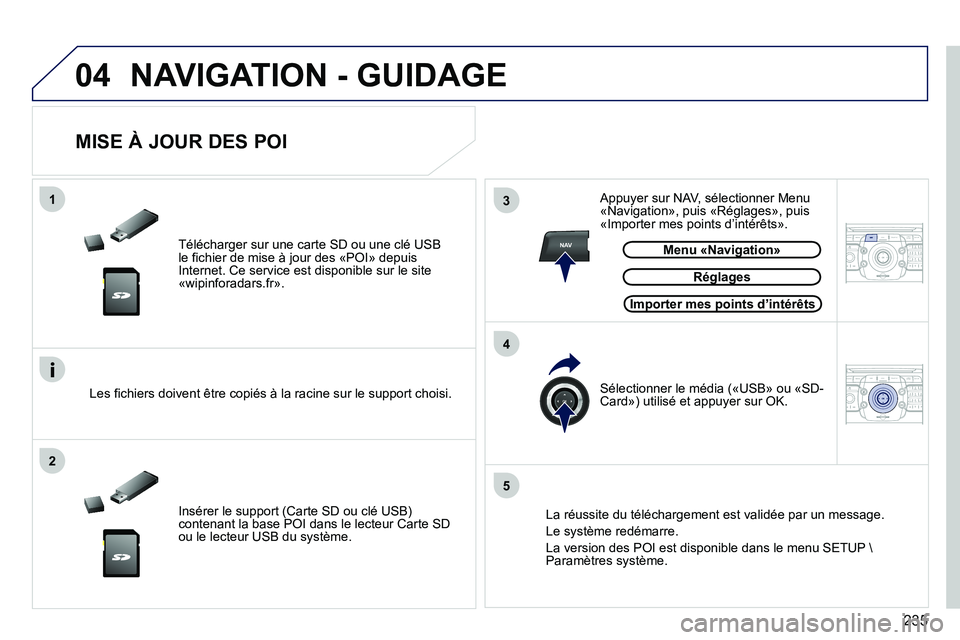

NAVIGATION - GUIDAGE

Télécharger sur une carte SD ou une clé USB
le fichier de mise à jour des «POI» depuis
Internet. Ce service est disponible sur le site
«wipinforadars.fr».
















MISE À JOUR DES POI
Réglages


Les fichiers doivent être copiés à la racine sur le support choisi.

Insérer le support
(Carte SD ou clé USB)contenant la base POI dans le lecteur Carte SDou le lecteur USB du système. Sélectionner le média
(«USB» ou «SD-Card») utilisé et appuyer sur OK.
Appu
yer sur NAV, sélectionner Menu
«Navigation», puis «Réglages», puis
«Importer mes points d’intérêts».

La réussite du téléchar
gement est validée par un message.
Le s
ystème redémarre.
La version des P
OI est disponible dans le menu SETUP \ Paramètres système.

Importer mes points d’intérêtspp
Menu «Navigation»g

237
05
TRAFFIC
1
3
4
5
2
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK









PARAMÉTRER LE FILTRAGE ET
L’AFFICHAGE DES MESSAGES TMC
Lorsqu’on sélectionne tous les messages sur le trajet, il est
recommandé d’ajouter un filtre géographique (dans un rayon
de 5 km par exemple) afin de réduire le nombre de messagesaffichés sur la carte. Le filtre géographique suit le déplacement du
véhicule.
Les
filtres sont indépendants et leurs résultats se soustraient.
Nous préconisons :
- un
filtre sur 10 km autour du véhicule en circulation dense,
- un
filtre sur 50 km autour du véhicule ou un filtre sur trajetpour les trajets sur autoroute.


Appu
yer à nouveau sur la touche
TRAFFIC ou sélectionner la fonctionMenu «Trafic» et appuyer sur OK
pour valider.
Sélectionner «Filtre
par distance».
La liste des messages TMC apparaît en dessous de Menu «Trafic»
triés par ordre de proximité.
Sélectionner le filtre de votre choix :
Tous messages sur trajetgj
Messages d’alertes sur trajetgj
Messages d’alertes uniquementgq
Tous types de messageyp g
Menu «Trafic»

Sélectionner «Filtrage messages» et
appuyer sur OK pour valider.
Les messa
ges TMC (Trafic Message Channel) sont des informations
relatives au trafic et aux conditions météorologiques, reçues en temps réel et
tr
ansmises au conducteur sous forme d’annonces sonores et de visuels sur la carte de navigation.
Le système de guidage peut alors proposer un itinéraire de contournement.

Appu
yer sur la touche TRAFFIC.
Filtre par distancep

258
QUESTIONRÉPONSESOLUTION
La case «Info trafic (TA)» est cochée. Pourtant,certains embouteillages sur l’itinéraire ne sont pas indiqués en temps réel.

Au démarrage, le système met quelques minutes pour capter les informations trafic. Attendre que les informations trafic soientbien reçues (affichage sur la carte des pictos d’informations trafic).
Dans certains pays, seuls les grands axes (autoroutes...) sont répertoriés pour les informations trafic.
Ce phénomène est normal. Le système estdépendant des informations trafic disponibles.

Le temps de calcul d’unitinéraire paraît parfois plus long que d’habitude.
Les performances du système peuvent momentanément être ralenties, siun CD/DVD est en cours de copie sur le Jukebox en même temps que le calcul d’un itinéraire.
Attendre la fin de la copie du CD/DVD ou arrêter la copie avant de démarrer un guidage.

Je reçois une alerte radar pour un radar qui n’est pas sur mon parcours.
Le système annonce tous les radars positionnés dans un cône situédevant le véhicule. Il peut détecter des radars situés sur les routes proches ou parallèles.

Zoomer la carte afin de visualiser la position exacte du radar.

L’alerte sonore desradars ne fonctionne pas.L’alerte sonore n’est pas active. Activer l’alerte sonore dans Menu «Navigation», Réglages, Paramétrer zones à risques.
Le son de l’alerte est réglé au minimum. Augmenter le volume sonore de l’alerte aupassage d’un radar.

L’appel d’urgence fonctionne-t-il sans carte SIM ?
Non, car certaines réglementations nationales imposent la présenced’une carte SIM pour passer un appel d’urgence.
Insérer une carte SIM valide dans la trappe.

L’altitude ne s’affiche pas.
Au démarrage, l’initialisation du GPS peut mettre jusqu’à 3 minutes pour capter correctement plus de 4 satellites. Attendre le démarrage complet du système.Vérifier que la couverture GPS est d’au moins4 satellites (appui long sur la touche SETUP,puis sélectionner «Couverture GPS»).
Selon l’environnement géographique (tunnel...) ou la météo, lesconditions de réception du signal GPS peuvent varier. Ce phénomène est normal. Le système estdépendant des conditions de réception du signal GPS.

259
QUESTIONRÉPONSESOLUTION
Le calcul de l’itinéraire n’aboutit pas. Les critères d’exclusion sont peut être en contradiction avec lalocalisation actuelle (exclusion des routes à péage sur une autoroute à péage).

Vérifier les critères d’exclusion dans le Menu«Navigation» («Options de guidage» - «Critères d’exclusion»).

Le temps d’attente aprèsl’insertion d’un CD est long.
Lors de l’insertion d’un nouveau média, le système lit un certain nombre de données (répertoire, titre, artiste, etc.). Ceci peut prendre quelquessecondes.

Ce phénomène est normal.

Je n’arrive pas à connecter mon téléphone Bluetooth.
Il est possible que le Bluetooth du téléphone soit désactivé ou l’appareilnon visible.
- Vérifier que le Bluetooth de votre téléphone est activé.

- Vérifier que votre téléphone est visible.
Le téléphone Bluetooth n’est pas compatible avec le système.
Une liste des téléphones mobile Bluetoothcompatibles est disponible dans le réseau.

Le son du téléphone connecté en Bluetooth est inaudible.
Le son dépend à la fois du système et du téléphone. Augmenter le volume du WIP Com 3D, éventuellement au maximum et augmenter le sondu téléphone si nécessaire.

Le système ne lit pas le DVD. Il est possible que la protection de zone ne soit pas compatible.
Insérer des DVD avec une protection de zone compatible.

Je n’arrive pas à copier le CD sur le Jukebox.La source sélectionnée n’est pas la bonne.
Modifier la source active pour sélectionner lasource CD.
Le CD est protégé contre la copie.
Il est normal qu’un CD protégé ne puisse êtrecopié.
