2011.5 Peugeot 207 CC Betriebsanleitung (in German)

1BETRIEBSKONTROLLE
23










Kontrollleuchten für deaktivierte Funktionen
Das Aufl euchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem
Multifunktionsbildschirm erfolgen.



Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Beifahrerairbag



ununterbrochen

Der Schalter im
Handschuhfach steht auf
der Position "OFF"
.
Der Beifahrerairbag ist
deaktiviert.
In diesem Fall können
Sie einen Kindersitz
entgegen der Fahrtrichtung
installieren.

Stellen Sie den Schalter auf die Position "ON"
,
um den Beifahrerairbag zu aktivieren.
Montieren Sie in diesem Fall den Kindersitz nicht
entgegen der Fahrtrichtung.




ESP/ASR

ununterbrochen

Die Taste in der Mitte
des Armaturenbretts
wurde betätigt.
Die zugehörige
Kontrollleuchte leuchtet.
ESP/ASR sind deaktiviert.
ESP: elektronisches
Stabilitätsprogramm
ASR: Antriebsschlupfregelung Drücken Sie erneut auf die Taste, um ESP/
ASR manuell zu reaktivieren. Die zugehörige
Kontrollleuchte erlischt.
Ab einer Geschwindigkeit von etwa 50 km/h wird
das System automatisch wieder aktiviert.
ESP/ASR sind beim Starten des Fahrzeugs
automatisch funktionsbereit.

1
!
BETRIEBSKONTROLLE
24










Warnleuchten

Wenn bei laufendem Motor oder während der
Fahrt eine der folgenden Warnleuchten auf-
leuchtet, deutet dies auf eine Funktionsstö-
rung hin, auf die der Fahrer reagieren muss. Bei jeder Funktionsstörung, die zum Aufl euchten einer Warnleuchte führt,
muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung
auf dem Multifunktionsbildschirm durchgeführt werden.
Wenden Sie sich bei Problemen umgehend an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt.



Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








STOP




ununterbrochen, alleine
oder in Verbindung
mit einer anderen
Warnleuchte, einem
akustischen Signal und
einer Bildschirmmeldung
Das Aufl euchten der
Kontrollleuchte steht in
Verbindung mit einer
schwerwiegenden Störung
der Bremsanlage oder des
Kühlsystems. Halten Sie unbedingt an, sobald dies gefahrlos möglich
ist, da der Motor sonst während der Fahrt ausgehen
könnte.
Stellen Sie das Fahrzeug ab, schalten Sie die
Zündung aus und wenden Sie sich an das PEUGEOT-
Händlernetz oder einequalifi zierte Werkstatt.






Service


vorübergehend Kleinere Störungen, denen
keine spezielle Warnleuchte
zugewiesen ist. Stellen Sie anhand der Meldung auf dem
Bildschirm fest, welche Störung vorliegt, z.B.:


- Motorölstand,

- Füllstand der Scheibenwaschanlage,

- Batterie der Fernbedienung,

-
Sättigung des Partikelfi lters bei Diesel-Fahrzeugen
(siehe Abschnitt "Kontrollen - Partikelfi lter").

Wenden Sie sich bei allen anderen Störungen
an das PEUGEOT-Händlernetz oder eine
qualifi zierte Werkstatt.

ununterbrochen Größere Störungen, denen
keine spezielle Warnleuchte
zugewiesen ist.
Stellen Sie anhand der Meldung auf dem Bildschirm fest,
welche Störung vorliegt, und wenden Sie sich in jedem Fall an
das PEUGEOT-Händlernetz oder eine qualifi zierte Werkstatt.







Bremsanlage




ununterbrochen,
in Verbindung
mit der STOP-
Warnleuchte Der Bremsfl üssigkeitsstand
im Bremssystem ist nicht
ausreichend. Halten Sie unbedingt an, und zwar so, dass größtmögliche
Sicherheit gewährleistet ist. Füllen Sie eine von PEUGEOT
empfohlene Bremsfl üssigkeit nach. Wenn das Problem
weiterhin auftritt, wenden Sie sich bitte an das PEUGEOT-
Händlernetz oder eine qualifi zierte Werkstatt.


+

ununterbrochen in Verbindung
mit den Kontrollleuchten ABS
und STOP
Der elektronische
Bremskraftverteiler (EBV)
weist einen Defekt auf. Halten Sie unbedingt an, und zwar so, dass größtmögliche
Sicherheit gewährleistet ist.
Lassen Sie das System von einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifi zierten Werkstatt überprüfen.

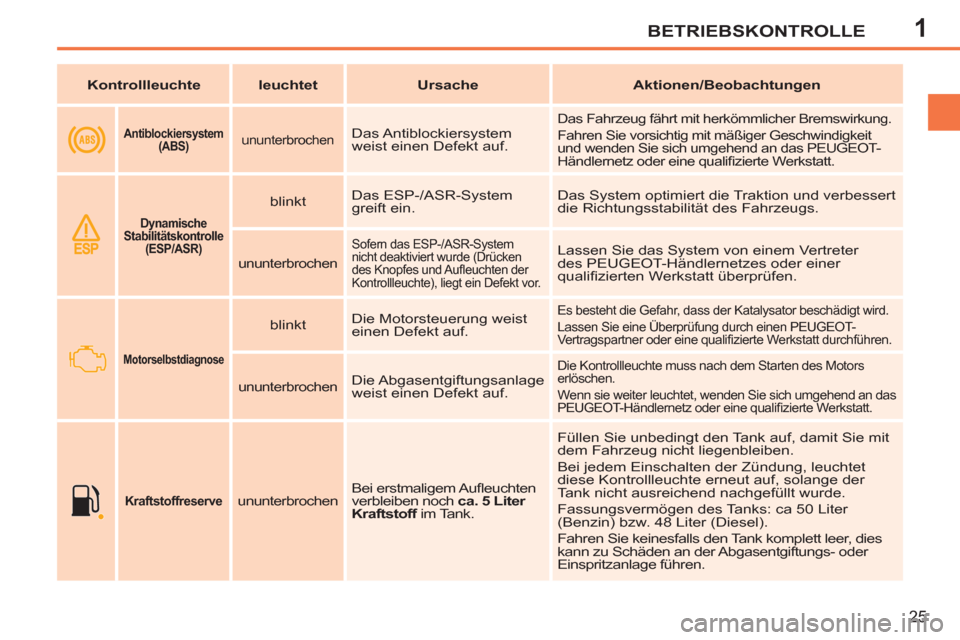

1BETRIEBSKONTROLLE
25


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Antiblockiersystem
(ABS)


ununterbrochen
Das Antiblockiersystem
weist einen Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit
und wenden Sie sich umgehend an das PEUGEOT-
Händlernetz oder eine qualifi zierte Werkstatt.






Dynamische
Stabilitätskontrolle
(ESP/ASR)



blinkt Das ESP-/ASR-System
greift ein. Das System optimiert die Traktion und verbessert
die Richtungsstabilität des Fahrzeugs.

ununterbrochen

Sofern das ESP-/ASR-System
nicht deaktiviert wurde (Drücken
des Knopfes und Aufl euchten der
Kontrollleuchte), liegt ein Defekt vor. Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifi zierten Werkstatt überprüfen.




Motorselbstdiagnose



blinkt Die Motorsteuerung weist
einen Defekt auf. Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen PEUGEOT-
Vertragspartner oder eine qualifi zierte Werkstatt durchführen.


ununterbrochen
Die Abgasentgiftungsanlage
weist einen Defekt auf. Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
PEUGEOT-Händlernetz oder eine qualifi zierte Werkstatt.






Kraftstoffreserve



ununterbrochen
Bei erstmaligem Aufl euchten
verbleiben noch ca. 5 Liter
Kraftstoff
im Tank. Füllen Sie unbedingt den Tank auf, damit Sie mit
dem Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung, leuchtet
diese Kontrollleuchte erneut auf, solange der
Tank nicht ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca 50 Liter
(Benzin) bzw. 48 Liter (Diesel).
Fahren Sie keinesfalls den Tank komplett leer, dies
kann zu Schäden an der Abgasentgiftungs- oder
Einspritzanlage führen.

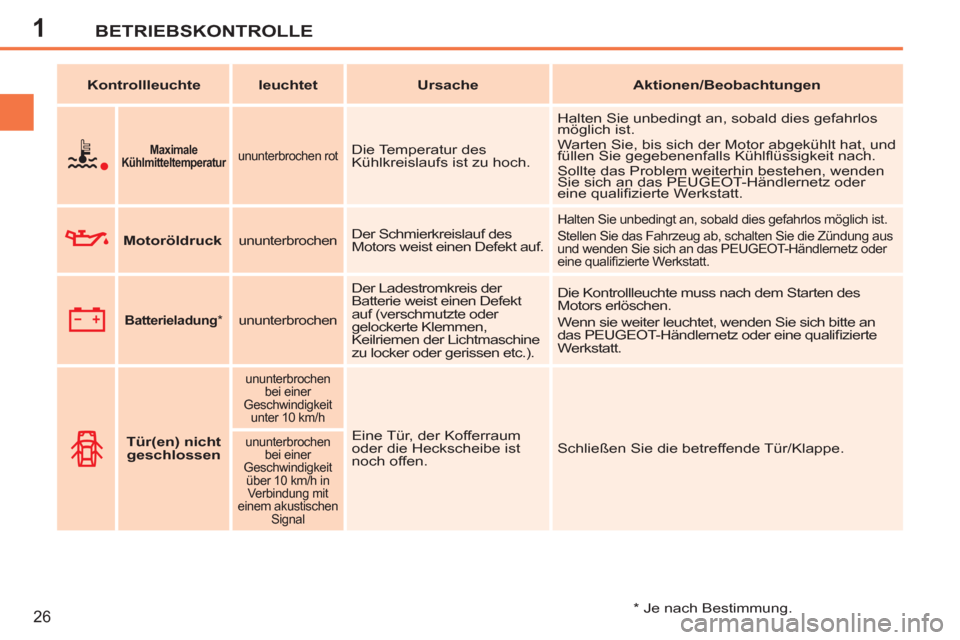

1BETRIEBSKONTROLLE
26


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Maximale Kühlmitteltemperatur


ununterbrochen rot
Die Temperatur des
Kühlkreislaufs ist zu hoch. Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und
füllen Sie gegebenenfalls Kühlfl üssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden
Sie sich an das PEUGEOT-Händlernetz oder
eine qualifi zierte Werkstatt.






Motoröldruck



ununterbrochen
Der Schmierkreislauf des
Motors weist einen Defekt auf. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung aus
und wenden Sie sich an das PEUGEOT-Händlernetz oder
eine qualifi zierte Werkstatt.








B

atterieladung*


ununterbrochen

Der Ladestromkreis der
Batterie weist einen Defekt
auf (verschmutzte oder
gelockerte Klemmen,
Keilriemen der Lichtmaschine
zu locker oder gerissen etc.). Die Kontrollleuchte muss nach dem Starten des
Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich bitte an
das PEUGEOT-Händlernetz oder eine qualifi zierte
Werkstatt.





Tür(en) nicht
geschlossen




ununterbrochen
bei einer
Geschwindigkeit
unter 10 km/h

Eine Tür, der Kofferraum
oder die Heckscheibe ist
noch offen. Schließen Sie die betreffende Tür/Klappe.

ununterbrochen
bei einer
Geschwindigkeit
über 10 km/h in
Verbindung mit
einem akustischen
Signal


*
Je nach Bestimmung.

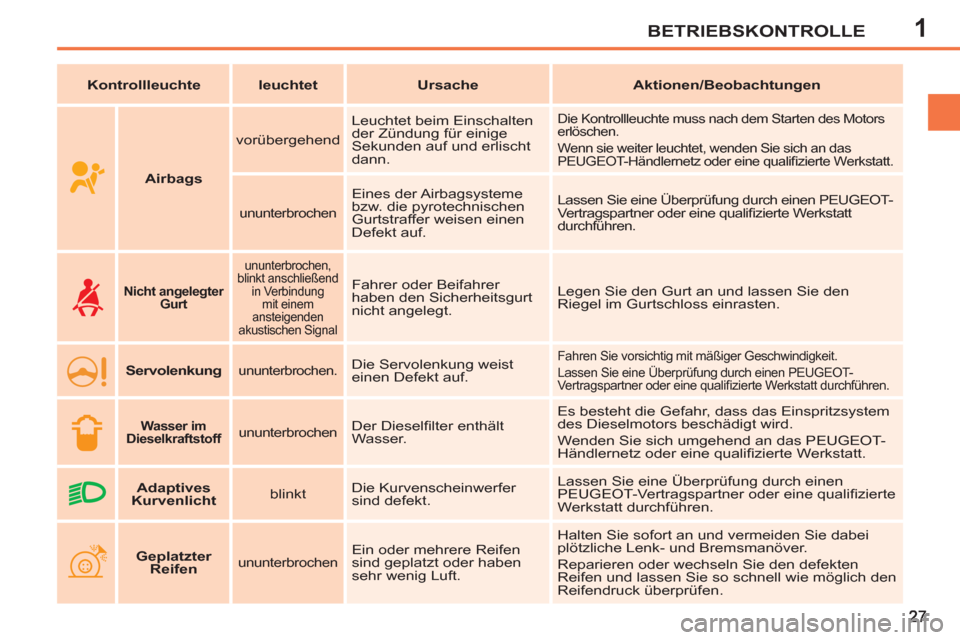

1BETRIEBSKONTROLLE


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Airbags


vorübergehend Leuchtet beim Einschalten
der Zündung für einige
Sekunden auf und erlischt
dann.
Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das
PEUGEOT-Händlernetz oder eine qualifi zierte Werkstatt.


ununterbrochen

Eines der Airbagsysteme
bzw. die pyrotechnischen
Gurtstraffer weisen einen
Defekt auf. Lassen Sie eine Überprüfung durch einen PEUGEOT-
Vertragspartner oder eine qualifi zierte Werkstatt
durchführen.





Nicht angelegter
Gurt



ununterbrochen,
blinkt anschließend
in Verbindung
mit einem
ansteigenden
akustischen Signal

Fahrer oder Beifahrer
haben den Sicherheitsgurt
nicht angelegt. Legen Sie den Gurt an und lassen Sie den
Riegel im Gurtschloss einrasten.


Servolenkung

ununterbrochen.
Die Servolenkung weist
einen Defekt auf. Fahren Sie vorsichtig mit mäßiger Geschwindigkeit.
Lassen Sie eine Überprüfung durch einen PEUGEOT-
Vertragspartner oder eine qualifi zierte Werkstatt durchführen.






Wasser im
Dieselkraftstoff


ununterbrochen
Der Dieselfi lter enthält
Wasser. Es besteht die Gefahr, dass das Einspritzsystem
des Dieselmotors beschädigt wird.
Wenden Sie sich umgehend an das PEUGEOT-
Händlernetz oder eine qualifi zierte Werkstatt.






Adaptives
Kurvenlicht


blinkt Die Kurvenscheinwerfer
sind defekt. Lassen Sie eine Überprüfung durch einen
PEUGEOT-Vertragspartner oder eine qualifi zierte
Werkstatt durchführen.





Geplatzter
Reifen



ununterbrochen
Ein oder mehrere Reifen
sind geplatzt oder haben
sehr wenig Luft. Halten Sie sofort an und vermeiden Sie dabei
plötzliche Lenk- und Bremsmanöver.
Reparieren oder wechseln Sie den defekten
Reifen und lassen Sie so schnell wie möglich den
Reifendruck überprüfen.

1BETRIEBSKONTROLLE
28









Wartungsanzeige

Die Wartungsanzeige informiert den
Fahrer, wann die nächste Wartung laut
Wartungsplan des Herstellers durchge-
führt werden muss.
Der Wartungsabstand wird ab der letz-
ten Rückstellung der Wartungsanzeige
auf Null berechnet und durch zwei Wer-
te bestimmt:


- die Kilometerleistung,

- die seit der letzten Wartung verstri-
chene Zeit.
Nächste Wartung in mehr als 1000 km
Beim Einschalten der Zündung leuchtet
der Schraubenschlüssel als Wartungs-
symbol für die Dauer von 5 Sekunden.
In der Anzeige des Kilometerzählers er-
scheint die bis zur nächstfälligen War-
tung verbleibende Kilometerzahl.

Beispiel:
Bis zur nächsten Wartung
bleiben Ihnen noch 4800 km.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer von
5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung erlischt der Schlüssel
; der
Kilometerzähler nimmt seine normale
Funktion wieder auf und zeigt nun den
Gesamtkilometerstand und den Tages-
kilometerstand an.


Nächste Wartung in weniger als 1000 km


Beispiel:
Bis zur nächsten Wartung
bleiben Ihnen noch 900 km.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer von
5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt erleuchtet
, um Ihnen
anzuzeigen, dass demnächst eine War-
tung fällig ist.

1
i
i
BETRIEBSKONTROLLE
29
Wenn Sie danach die Batterie ab-
klemmen möchten, verriegeln Sie
das Fahrzeug und warten Sie min-
destens fünf Minuten, damit die
Rückstellung auf null registriert
wird.













Rückstellung der Wartungsanzeige
auf null
Nach jeder Wartung muss die War-
tungsanzeige auf null zurück gestellt
werden.
Gehen Sie dazu vor wie folgt:


)
Schalten Sie die Zündung aus,

)
drücken Sie auf den Rückstellknopf
des Tageskilometerzählers und hal-
ten Sie ihn gedrückt,

)
schalten Sie die Zündung ein; die
Anzeige des Kilometerzählers be-
ginnt rückwärts zu zählen,

)
wenn in der Anzeige "=0"
erscheint,
lassen Sie den Knopf wieder los;
der Schlüssel erlischt.

Die verbleibende Kilometerzahl
kann je nach Fahrgewohnheiten
des Fahrers mit dem Faktor Zeit
aufgehoben werden.
Der Schlüssel kann deshalb auch
aufl euchten, wenn Sie die zwei-
jährige Wartungsfrist überschritten
haben.

Wartung überfällig
Bei jedem Einschalten der Zündung
blinkt der Schlüssel
für die Dauer von
5 Sekunden, um Ihnen anzuzeigen,
dass die Wartung möglichst schnell
durchgeführt werden muss.

Beispiel:
Sie haben die fällige Wartung
um 300 km überschritten.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer von
5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt weiterhin erleuchtet
.

1
i
BETRIEBSKONTROLLE
30
Die Ölstandskontrolle ist nur zuver-
lässig, wenn das Fahrzeug waage-
recht steht und der Motor seit mehr
als 30 Minuten abgestellt ist.















Ölstandsanzeige

Anzeige, die den Fahrer informiert, ob
der Motorölstand korrekt ist oder von
der Normalhöhe abweicht.
Beim Einschalten der Zündung wird
nach der Wartungsinformation für die
Dauer einiger Sekunden der Motoröl-
stand angezeigt.
Ölstand korrekt

Ölmangel


Funktionsstörung der Ölstandsanzeige


Ölmessstab
Auf einen zu niedrigen Ölstand wird
durch das Blinken der mit der Service-
Warnleuchte gekoppelten Leuchtan-
zeige "OIL

"
in Verbindung mit einem
akustischen Signal und einer Meldung
auf dem Multifunktionsbildschirm hinge-
wiesen.
Wenn sich der Ölmangel beim Nach-
messen mit dem Ölmessstab bestätigt,
füllen Sie bitte unbedingt Öl nach, um
einen Motorschaden zu vermeiden.
Auf eine Funktionsstörung wird durch das Blinken
der Leuchtanzeige "OIL --"
hingewiesen. Wenden
Sie sich in diesem Fall an einen PEUGEOT-Ver-
tragspartner oder eine qualifi zierte Werkstatt.

Im Abschnitt "Kontrollen" können Sie
nachlesen, wo Sie den Ölmessstab fi n-
den und wieviel Öl Sie je nach Motor-
version einfüllen müssen.
An dem Messstab befi nden
sich 2 Füllstandsmarkie-
rungen:


- A
= Höchstfüllstand;
überschreiten Sie nie-
mals diese Markierung
(Gefahr eines Motor-
schadens),

- B
= Mindestfüllstand;
füllen Sie das für Ih-
ren Motor geeignete Öl
durch den Öleinfüllstut-
zen nach.
