REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-21
7
GAU22760

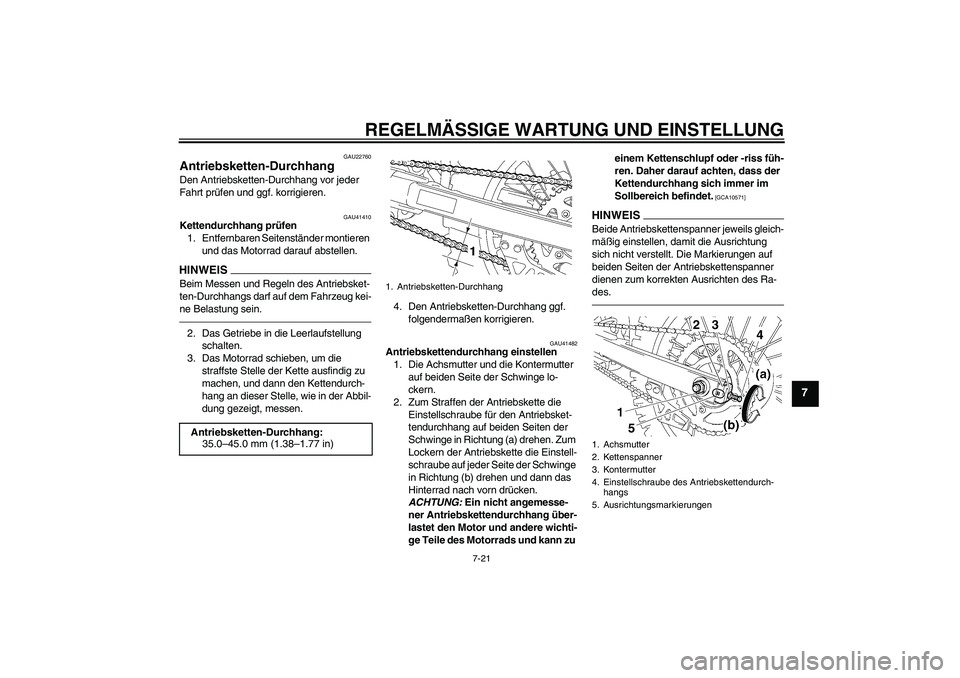

Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU41410
Kettendurchhang prüfen
1. Entfernbaren Seitenständer montieren
und das Motorrad darauf abstellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-
ne Belastung sein.2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig zu
machen, und dann den Kettendurch-
hang an dieser Stelle, wie in der Abbil-
dung gezeigt, messen.4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU41482
Antriebskettendurchhang einstellen
1. Die Achsmutter und die Kontermutter
auf beiden Seite der Schwinge lo-
ckern.
2. Zum Straffen der Antriebskette die
Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu einem Kettenschlupf oder -riss füh-
ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10571]
HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Antriebskettenspanner
dienen zum korrekten Ausrichten des Ra-
des.
Antriebsketten-Durchhang:
35.0–45.0 mm (1.38–1.77 in)
1. Antriebsketten-Durchhang
1. Achsmutter
2. Kettenspanner
3. Kontermutter
4. Einstellschraube des Antriebskettendurch-
hangs
5. Ausrichtungsmarkierungen
54 3 2
U5PA88G0.book Page 21 Tuesday, June 9, 2009 8:45 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-22
7

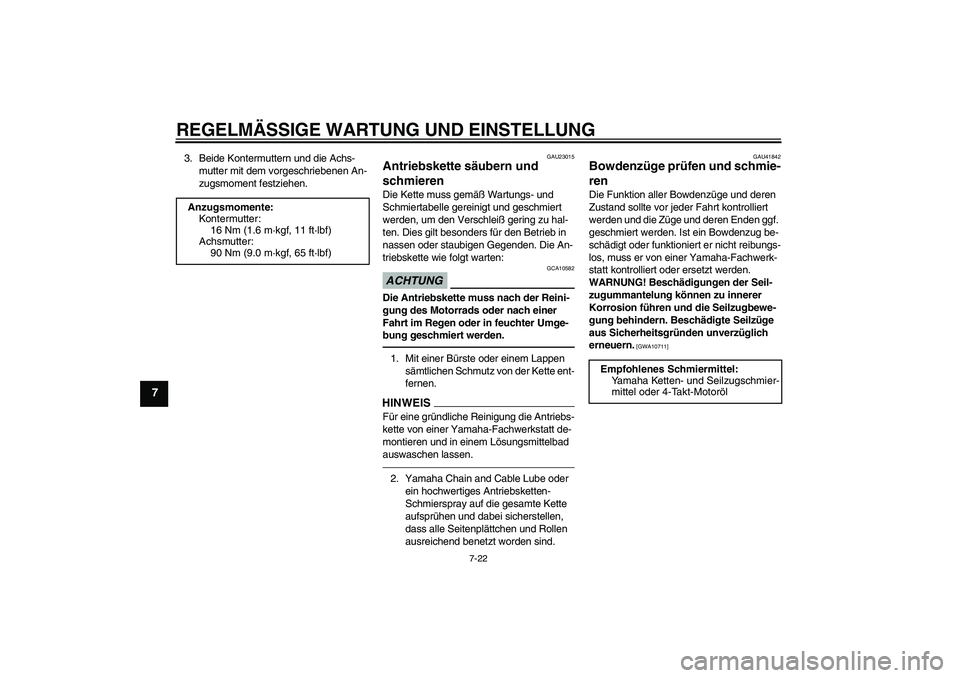

3. Beide Kontermuttern und die Achs-
mutter mit dem vorgeschriebenen An-
zugsmoment festziehen.
GAU23015
Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10582
Die Antriebskette muss nach der Reini-
gung des Motorrads oder nach einer
Fahrt im Regen oder in feuchter Umge-
bung geschmiert werden.1. Mit einer Bürste oder einem Lappen
sämtlichen Schmutz von der Kette ent-
fernen.HINWEISFür eine gründliche Reinigung die Antriebs-
kette von einer Yamaha-Fachwerkstatt de-
montieren und in einem Lösungsmittelbad
auswaschen lassen.2. Yamaha Chain and Cable Lube oder
ein hochwertiges Antriebsketten-
Schmierspray auf die gesamte Kette
aufsprühen und dabei sicherstellen,
dass alle Seitenplättchen und Rollen
ausreichend benetzt worden sind.
GAU41842
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10711]
Anzugsmomente:
Kontermutter:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Achsmutter:
90 Nm (9.0 m·kgf, 65 ft·lbf)
Empfohlenes Schmiermittel:
Yamaha Ketten- und Seilzugschmier-
mittel oder 4-Takt-Motoröl
U5PA88G0.book Page 22 Tuesday, June 9, 2009 8:45 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-23
7
GAU23111

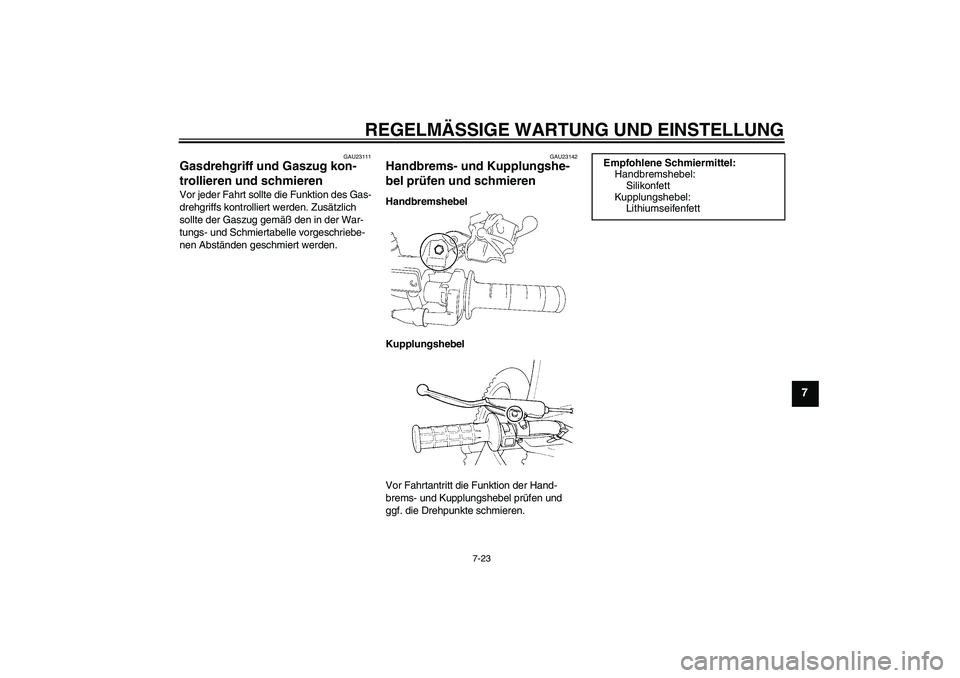

Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
GAU23142
Handbrems- und Kupplungshe-
bel prüfen und schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel:
Lithiumseifenfett
U5PA88G0.book Page 23 Tuesday, June 9, 2009 8:45 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-24
7
GAU23182
Fußbremshebel prüfen und
schmieren Vor Fahrtantritt die Funktion des Fußbrems-
hebels prüfen und ggf. den Drehpunkt
schmieren.
GAUM1650
Schwingen-Drehpunkte schmie-
ren Die Schwingen-Drehpunkte müssen in den
vorgeschriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung.
GAU23250
Hinterradaufhängung schmieren Die Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle ge-
schmiert werden.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U5PA88G0.book Page 24 Tuesday, June 9, 2009 8:45 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-25
7
GAU23272

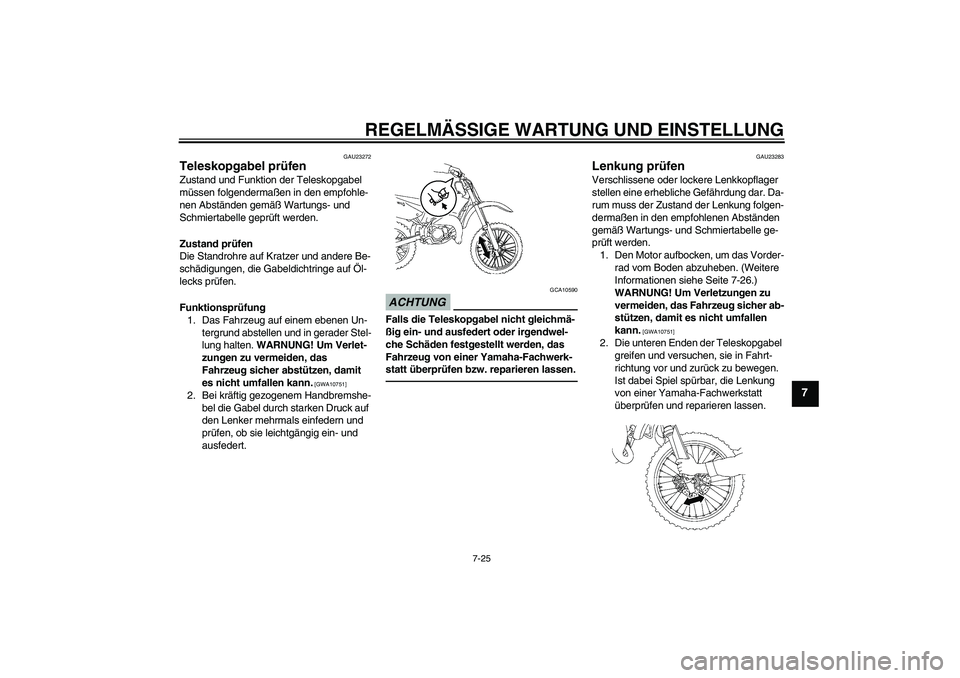

Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU23283
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vorder-
rad vom Boden abzuheben. (Weitere
Informationen siehe Seite 7-26.)
WARNUNG! Um Verletzungen zu
vermeiden, das Fahrzeug sicher ab-
stützen, damit es nicht umfallen
kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
U5PA88G0.book Page 25 Tuesday, June 9, 2009 8:45 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-26
7
GAU23291

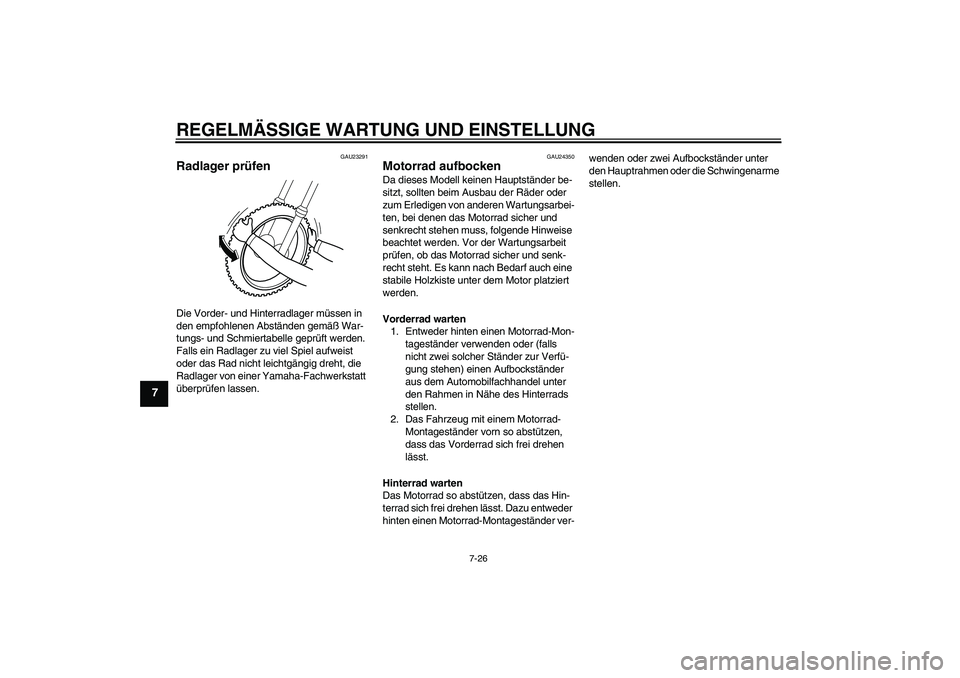

Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
U5PA88G0.book Page 26 Tuesday, June 9, 2009 8:45 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-27
7
GAU24360

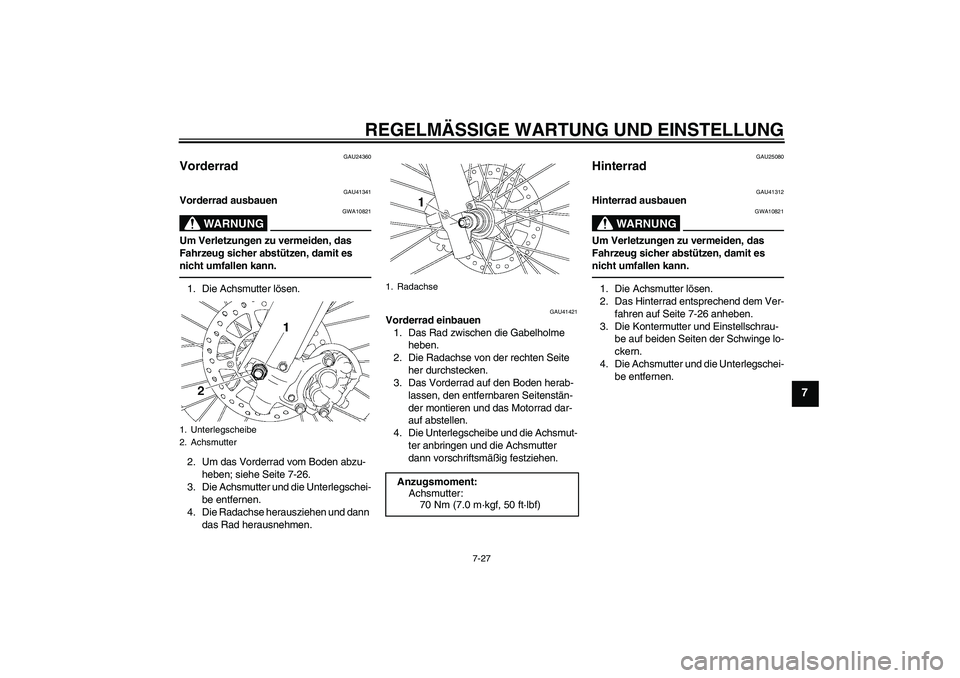

Vorderrad
GAU41341
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Achsmutter lösen.
2. Um das Vorderrad vom Boden abzu-
heben; siehe Seite 7-26.
3. Die Achsmutter und die Unterlegschei-
be entfernen.
4. Die Radachse herausziehen und dann
das Rad herausnehmen.
GAU41421
Vorderrad einbauen
1. Das Rad zwischen die Gabelholme
heben.
2. Die Radachse von der rechten Seite
her durchstecken.
3. Das Vorderrad auf den Boden herab-
lassen, den entfernbaren Seitenstän-
der montieren und das Motorrad dar-
auf abstellen.
4. Die Unterlegscheibe und die Achsmut-
ter anbringen und die Achsmutter
dann vorschriftsmäßig festziehen.
GAU25080
Hinterrad
GAU41312
Hinterrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Achsmutter lösen.
2. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 7-26 anheben.
3. Die Kontermutter und Einstellschrau-
be auf beiden Seiten der Schwinge lo-
ckern.
4. Die Achsmutter und die Unterlegschei-
be entfernen.
1. Unterlegscheibe
2. Achsmutter
1. Radachse
Anzugsmoment:
Achsmutter:
70 Nm (7.0 m·kgf, 50 ft·lbf)
U5PA88G0.book Page 27 Tuesday, June 9, 2009 8:45 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-28
7

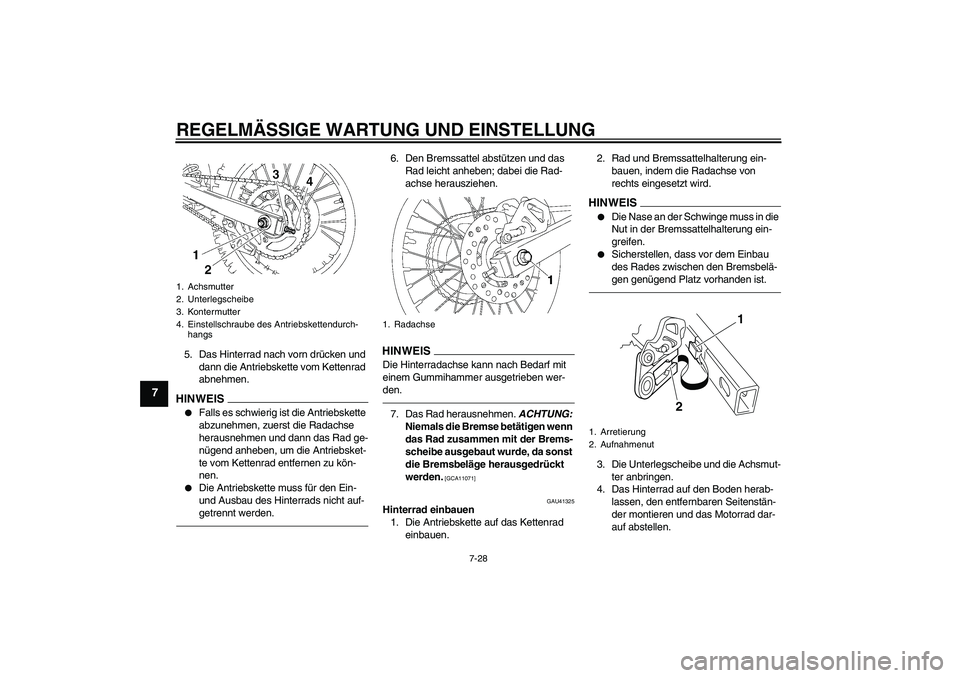

5. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.HINWEI
S


Falls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.


Die Antriebskette muss für den Ein-
und Ausbau des Hinterrads nicht auf-
getrennt werden.
6. Den Bremssattel abstützen und das
Rad leicht anheben; dabei die Rad-
achse herausziehen.HINWEI
S
Die Hinterradachse kann nach Bedarf mit
einem Gummihammer ausgetrieben wer-
den.7. Das Rad herausnehmen. ACHTUNG:
Niemals die Bremse betätigen wenn
das Rad zusammen mit der Brems-
scheibe ausgebaut wurde, da sonst
die Bremsbeläge herausgedrückt
werden.
[GCA11071]
GAU41325
Hinterrad einbauen
1. Die Antriebskette auf das Kettenrad
einbauen.2. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von
rechts eingesetzt wird.
HINWEIS

Die Nase an der Schwinge muss in die
Nut in der Bremssattelhalterung ein-
greifen.


Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.
3. Die Unterlegscheibe und die Achsmut-
ter anbringen.
4. Das Hinterrad auf den Boden herab-
lassen, den entfernbaren Seitenstän-
der montieren und das Motorrad dar-
auf abstellen.
1. Achsmutter
2. Unterlegscheibe
3. Kontermutter
4. Einstellschraube des Antriebskettendurch-
hangs
1. Radachse
1. Arretierung
2. Aufnahmenut
21
U5PA88G0.book Page 28 Tuesday, June 9, 2009 8:45 AM
