2010 YAMAHA YZ85 Betriebsanleitungen (in German)

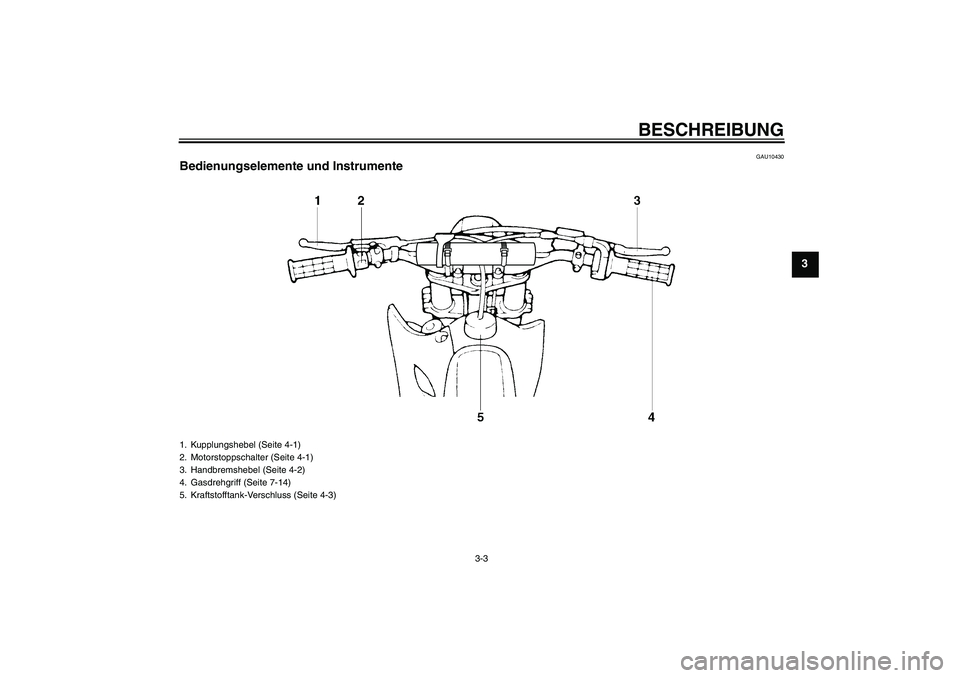

BESCHREIBUNG
3-3
3
GAU10430
Bedienungselemente und Instrumente1. Kupplungshebel (Seite 4-1)
2. Motorstoppschalter (Seite 4-1)
3. Handbremshebel (Seite 4-2)
4. Gasdrehgriff (Seite 7-14)
5. Kraftstofftank-Verschluss (Seite 4-3)
U5PA88G0.book Page 3 Tuesday, June 9, 2009 8:45 AM

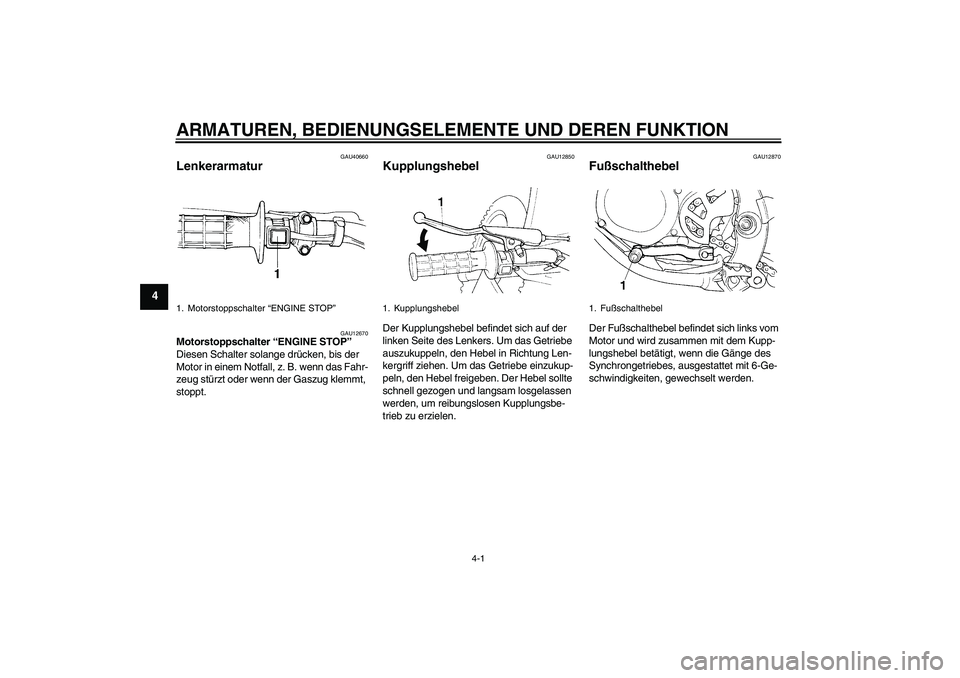

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-1
4
GAU40660
Lenkerarmatur
GAU12670
Motorstoppschalter “ENGINE STOP”
Diesen Schalter solange drücken, bis der
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
stoppt.
GAU12850
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
GAU12870
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
1. Motorstoppschalter “ENGINE STOP”
1. Kupplungshebel
1. Fußschalthebel
U5PA88G0.book Page 1 Tuesday, June 9, 2009 8:45 AM

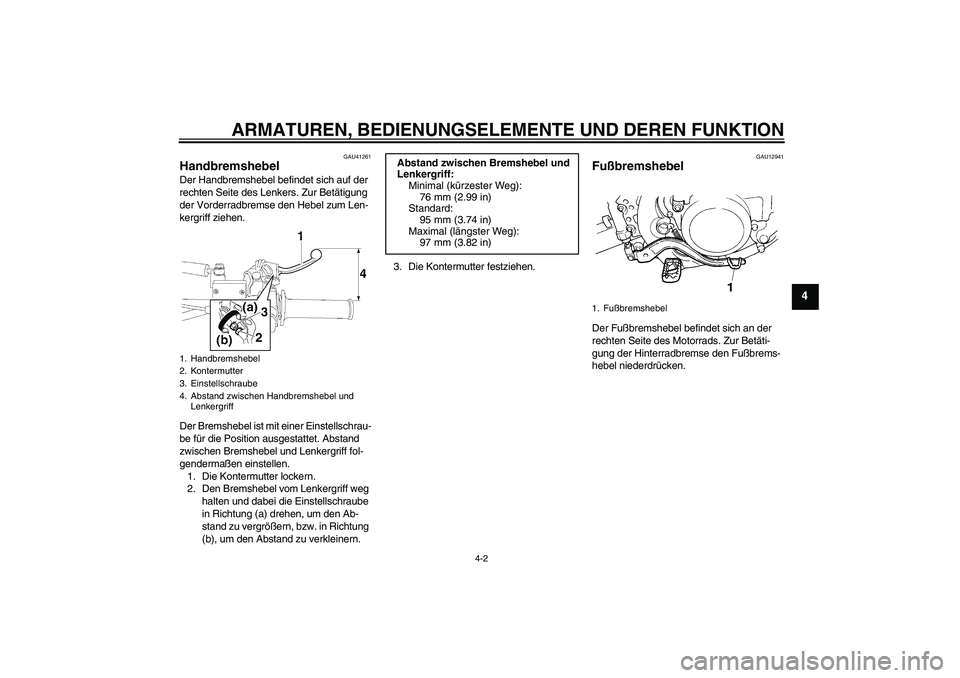

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-2
4
GAU41261
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einer Einstellschrau-
be für die Position ausgestattet. Abstand
zwischen Bremshebel und Lenkergriff fol-
gendermaßen einstellen.
1. Die Kontermutter lockern.
2. Den Bremshebel vom Lenkergriff weg
halten und dabei die Einstellschraube
in Richtung (a) drehen, um den Ab-
stand zu vergrößern, bzw. in Richtung
(b), um den Abstand zu verkleinern.3. Die Kontermutter festziehen.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Handbremshebel
2. Kontermutter
3. Einstellschraube
4. Abstand zwischen Handbremshebel und
Lenkergriff
Abstand zwischen Bremshebel und
Lenkergriff:
Minimal (kürzester Weg):
76 mm (2.99 in)
Standard:
95 mm (3.74 in)
Maximal (längster Weg):
97 mm (3.82 in)
1. Fußbremshebel
U5PA88G0.book Page 2 Tuesday, June 9, 2009 8:45 AM

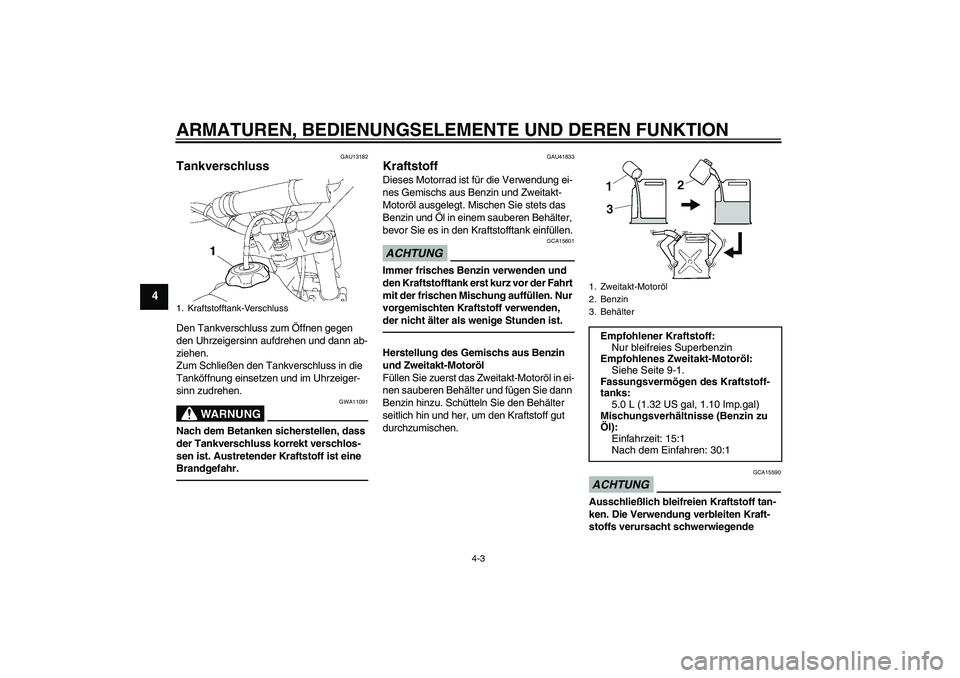

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-3
4
GAU13182
Tankverschluss Den Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schließen den Tankverschluss in die
Tanköffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG
GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU41833
Kraftstoff Dieses Motorrad ist für die Verwendung ei-
nes Gemischs aus Benzin und Zweitakt-
Motoröl ausgelegt. Mischen Sie stets das
Benzin und Öl in einem sauberen Behälter,
bevor Sie es in den Kraftstofftank einfüllen.ACHTUNG
GCA15601
Immer frisches Benzin verwenden und
den Kraftstofftank erst kurz vor der Fahrt
mit der frischen Mischung auffüllen. Nur
vorgemischten Kraftstoff verwenden,
der nicht älter als wenige Stunden ist.Herstellung des Gemischs aus Benzin
und Zweitakt-Motoröl
Füllen Sie zuerst das Zweitakt-Motoröl in ei-
nen sauberen Behälter und fügen Sie dann
Benzin hinzu. Schütteln Sie den Behälter
seitlich hin und her, um den Kraftstoff gut
durchzumischen.
ACHTUNG
GCA15590
Ausschließlich bleifreien Kraftstoff tan-
ken. Die Verwendung verbleiten Kraft-
stoffs verursacht schwerwiegende
1. Kraftstofftank-Verschluss
1. Zweitakt-Motoröl
2. Benzin
3. BehälterEmpfohlener Kraftstoff:
Nur bleifreies Superbenzin
Empfohlenes Zweitakt-Motoröl:
Siehe Seite 9-1.
Fassungsvermögen des Kraftstoff-
tanks:
5.0 L (1.32 US gal, 1.10 Imp.gal)
Mischungsverhältnisse (Benzin zu
Öl):
Einfahrzeit: 15:1
Nach dem Einfahren: 30:1
U5PA88G0.book Page 3 Tuesday, June 9, 2009 8:45 AM

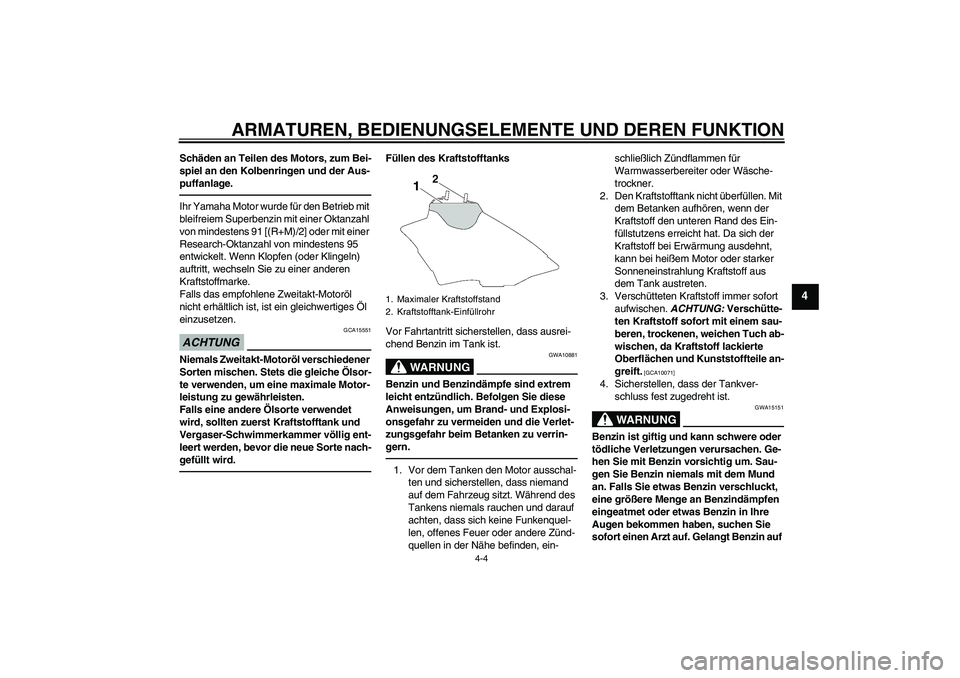

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-4
4
Schäden an Teilen des Motors, zum Bei-
spiel an den Kolbenringen und der Aus-
puffanlage.Ihr Yamaha Motor wurde für den Betrieb mit
bleifreiem Superbenzin mit einer Oktanzahl
von mindestens 91 [(R+M)/2] oder mit einer
Research-Oktanzahl von mindestens 95
entwickelt. Wenn Klopfen (oder Klingeln)
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke.
Falls das empfohlene Zweitakt-Motoröl
nicht erhältlich ist, ist ein gleichwertiges Öl
einzusetzen.ACHTUNG
GCA15551
Niemals Zweitakt-Motoröl verschiedener
Sorten mischen. Stets die gleiche Ölsor-
te verwenden, um eine maximale Motor-
leistung zu gewährleisten.
Falls eine andere Ölsorte verwendet
wird, sollten zuerst Kraftstofftank und
Vergaser-Schwimmerkammer völlig ent-
leert werden, bevor die neue Sorte nach-
gefüllt wird.
Füllen des Kraftstofftanks
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Mit
dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
1. Maximaler Kraftstoffstand
2. Kraftstofftank-Einfüllrohr
U5PA88G0.book Page 4 Tuesday, June 9, 2009 8:45 AM

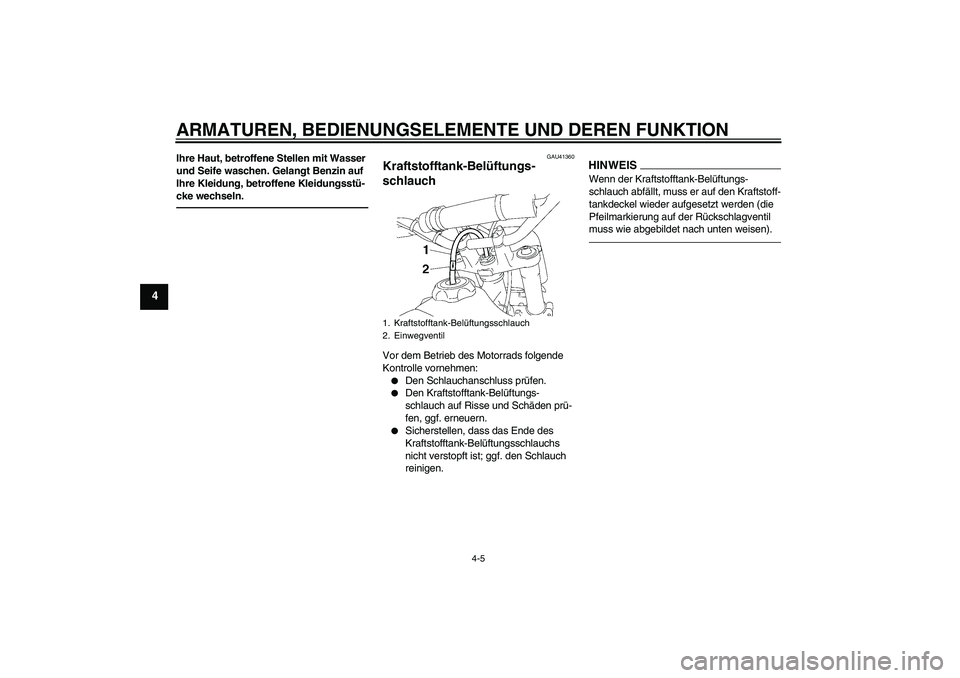

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-5
4
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU41360
Kraftstofftank-Belüftungs-
schlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Schlauchanschluss prüfen.


Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.


Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungsschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
HINWEISWenn der Kraftstofftank-Belüftungs-
schlauch abfällt, muss er auf den Kraftstoff-
tankdeckel wieder aufgesetzt werden (die
Pfeilmarkierung auf der Rückschlagventil
muss wie abgebildet nach unten weisen).
1. Kraftstofftank-Belüftungsschlauch
2. Einwegventil
U5PA88G0.book Page 5 Tuesday, June 9, 2009 8:45 AM

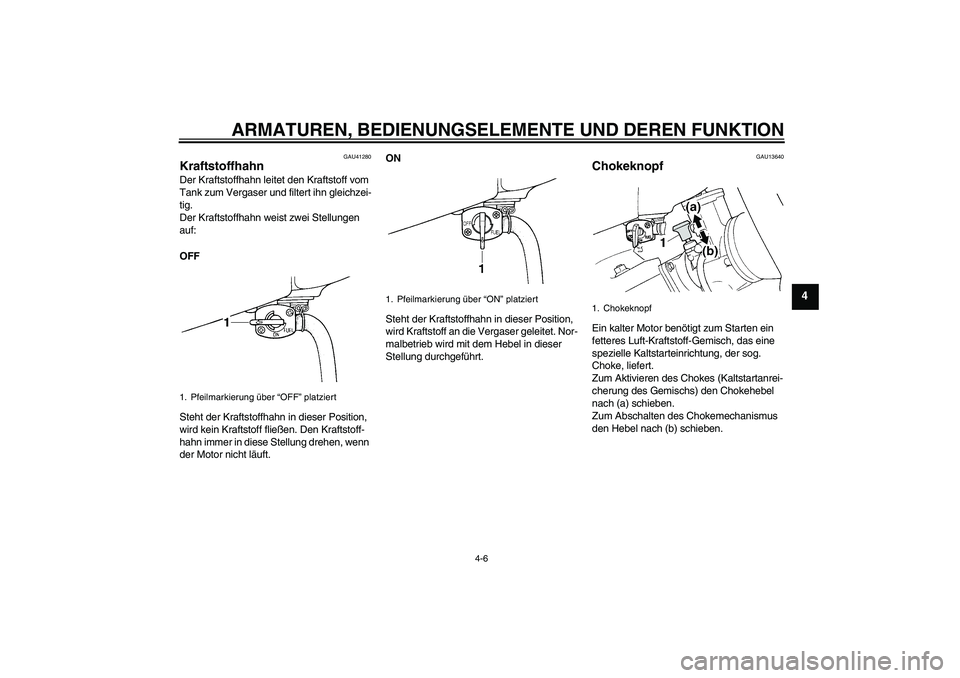

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-6
4
GAU41280
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig.
Der Kraftstoffhahn weist zwei Stellungen
auf:
OFF
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff fließen. Den Kraftstoff-
hahn immer in diese Stellung drehen, wenn
der Motor nicht läuft.ON
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet. Nor-
malbetrieb wird mit dem Hebel in dieser
Stellung durchgeführt.
GAU13640
Chokeknopf Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
1. Pfeilmarkierung über “OFF” platziert
1. Pfeilmarkierung über “ON” platziert
1. Chokeknopf
U5PA88G0.book Page 6 Tuesday, June 9, 2009 8:45 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-7
4
GAU13650
Kickstarter Zum Anlassen des Motors den Kickstarter-
hebel herausklappen und dann langsam
niedertreten, bis deutlicher Widerstand
spürbar wird; anschließend den Kickstarter
kräftig durchtreten. Dieses Modell ist mit ei-
nem Primär-Kickstarthebel ausgestattet,
wodurch in jedem Gang gestartet werden
kann, wenn die Kupplung ausgerückt ist. Es
wird jedoch empfohlen, das Getriebe vor
dem Starten in Neutral zu stellen.
GAU46280
Sitzbank Sitzbank abnehmen
Die Sitzbank losschrauben und dann abzie-
hen.
Sitzbank montieren
1. Die Aufnahme am Sitz auf den Zapfen
am Kraftstofftank stecken und die Zun-
ge am Sitz, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken.2. Die Sitzbank in die ursprüngliche Lage
bringen und dann festschrauben.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Kickstarterhebel
1. Schraube
1. Aufnahmenut
2. Vorsprung
3. Sitzhalterung
12
2
3
U5PA88G0.book Page 7 Tuesday, June 9, 2009 8:45 AM
