2010 YAMAHA YZ85 Betriebsanleitungen (in German)

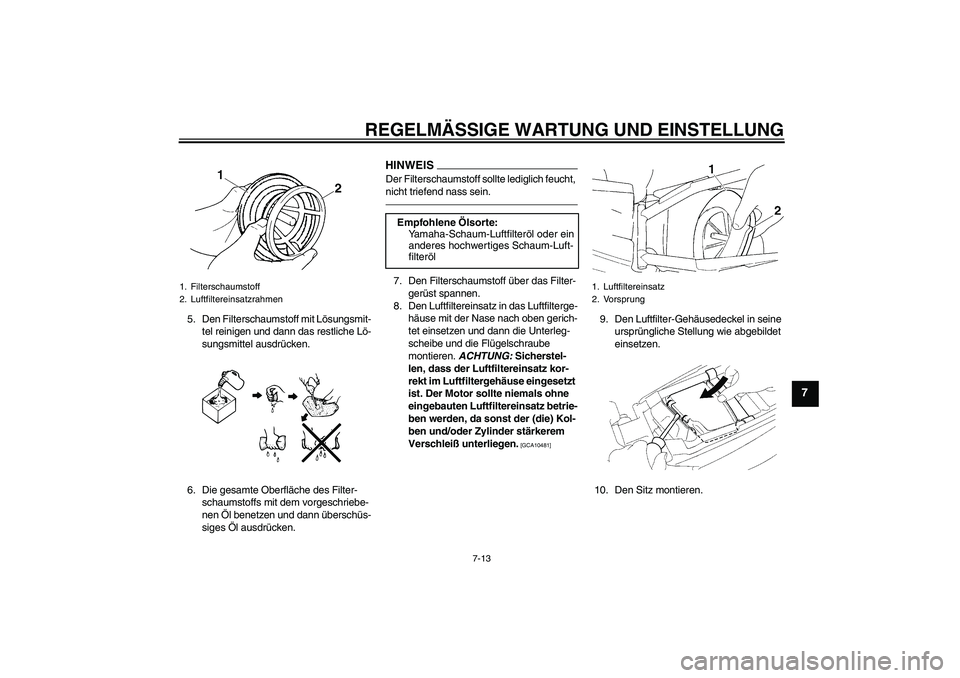

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-13
7
5. Den Filterschaumstoff mit Lösungsmit-
tel reinigen und dann das restliche Lö-
sungsmittel ausdrücken.
6. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEISDer Filterschaumstoff sollte lediglich feucht,
nicht triefend nass sein.7. Den Filterschaumstoff über das Filter-
gerüst spannen.
8. Den Luftfiltereinsatz in das Luftfilterge-
häuse mit der Nase nach oben gerich-
tet einsetzen und dann die Unterleg-
scheibe und die Flügelschraube
montieren. ACHTUNG: Sicherstel-
len, dass der Luftfiltereinsatz kor-
rekt im Luftfiltergehäuse eingesetzt
ist. Der Motor sollte niemals ohne
eingebauten Luftfiltereinsatz betrie-
ben werden, da sonst der (die) Kol-
ben und/oder Zylinder stärkerem
Verschleiß unterliegen.
[GCA10481]
9. Den Luftfilter-Gehäusedeckel in seine
ursprüngliche Stellung wie abgebildet
einsetzen.
10. Den Sitz montieren.
1. Filterschaumstoff
2. Luftfiltereinsatzrahmen
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder ein
anderes hochwertiges Schaum-Luft-
filteröl
1. Luftfiltereinsatz
2. Vorsprung
U5PA88G0.book Page 13 Tuesday, June 9, 2009 8:45 AM

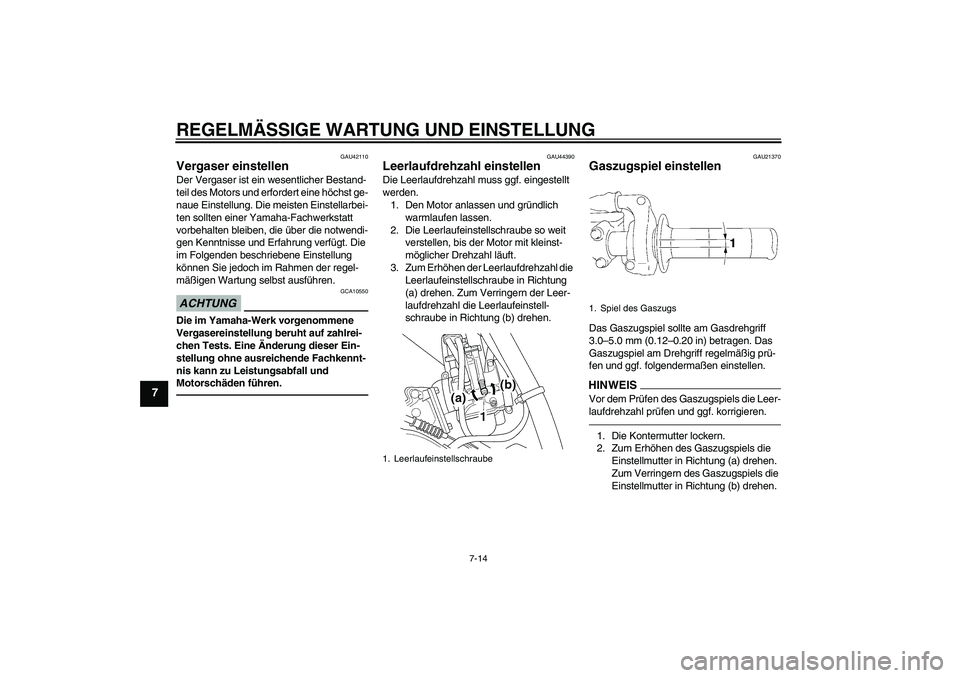

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-14
7
GAU42110
Vergaser einstellen Der Vergaser ist ein wesentlicher Bestand-
teil des Motors und erfordert eine höchst ge-
naue Einstellung. Die meisten Einstellarbei-
ten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im Folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.ACHTUNG
GCA10550
Die im Yamaha-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung ohne ausreichende Fachkennt-
nis kann zu Leistungsabfall und
Motorschäden führen.
GAU44390
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss ggf. eingestellt
werden.
1. Den Motor anlassen und gründlich
warmlaufen lassen.
2. Die Leerlaufeinstellschraube so weit
verstellen, bis der Motor mit kleinst-
möglicher Drehzahl läuft.
3. Zum Erhöhen der Leerlaufdrehzahl die
Leerlaufeinstellschraube in Richtung
(a) drehen. Zum Verringern der Leer-
laufdrehzahl die Leerlaufeinstell-
schraube in Richtung (b) drehen.
GAU21370
Gaszugspiel einstellen Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. folgendermaßen einstellen.HINWEI
S
Vor dem Prüfen des Gaszugspiels die Leer-
laufdrehzahl prüfen und ggf. korrigieren.1. Die Kontermutter lockern.
2. Zum Erhöhen des Gaszugspiels die
Einstellmutter in Richtung (a) drehen.
Zum Verringern des Gaszugspiels die
Einstellmutter in Richtung (b) drehen.
1. Leerlaufeinstellschraube
1. Spiel des Gaszugs
U5PA88G0.book Page 14 Tuesday, June 9, 2009 8:45 AM

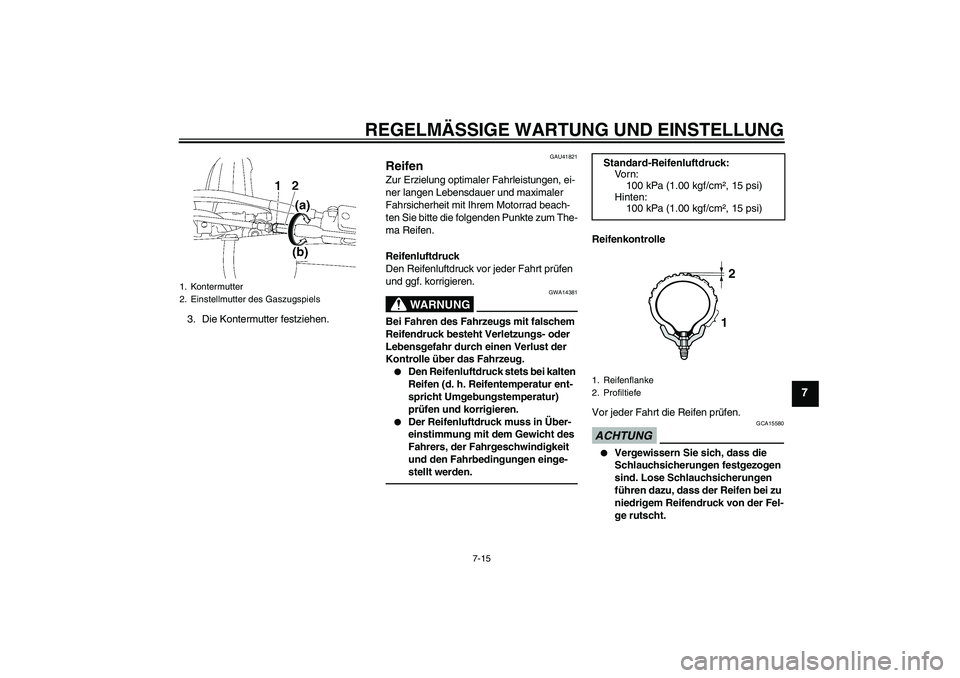

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-15
7
3. Die Kontermutter festziehen.
GAU41821
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA14381
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifenluftdruck muss in Über-
einstimmung mit dem Gewicht des
Fahrers, der Fahrgeschwindigkeit
und den Fahrbedingungen einge-
stellt werden.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen.ACHTUNG
GCA15580


Vergewissern Sie sich, dass die
Schlauchsicherungen festgezogen
sind. Lose Schlauchsicherungen
führen dazu, dass der Reifen bei zu
niedrigem Reifendruck von der Fel-
ge rutscht.
1. Kontermutter
2. Einstellmutter des Gaszugspiels
Standard-Reifenluftdruck:
Vo r n :
100 kPa (1.00 kgf/cm², 15 psi)
Hinten:
100 kPa (1.00 kgf/cm², 15 psi)
1. Reifenflanke
2. Profiltiefe
12
U5PA88G0.book Page 15 Tuesday, June 9, 2009 8:45 AM

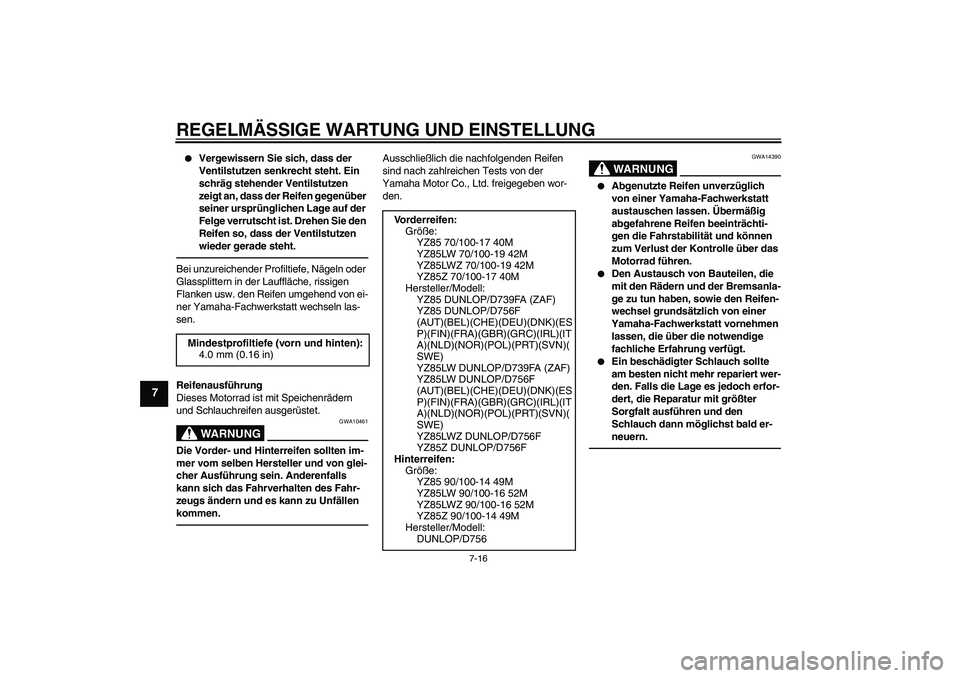

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-16
7


Vergewissern Sie sich, dass der
Ventilstutzen senkrecht steht. Ein
schräg stehender Ventilstutzen
zeigt an, dass der Reifen gegenüber
seiner ursprünglichen Lage auf der
Felge verrutscht ist. Drehen Sie den
Reifen so, dass der Ventilstutzen
wieder gerade steht.
Bei unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend von ei-
ner Yamaha-Fachwerkstatt wechseln las-
sen.
Reifenausführung
Dieses Motorrad ist mit Speichenrädern
und Schlauchreifen ausgerüstet.
WARNUNG
GWA10461
Die Vorder- und Hinterreifen sollten im-
mer vom selben Hersteller und von glei-
cher Ausführung sein. Anderenfalls
kann sich das Fahrverhalten des Fahr-
zeugs ändern und es kann zu Unfällen
kommen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
WARNUNG
GWA14390


Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Übermäßig
abgefahrene Reifen beeinträchti-
gen die Fahrstabilität und können
zum Verlust der Kontrolle über das
Motorrad führen.


Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die notwendige
fachliche Erfahrung verfügt.


Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-
dert, die Reparatur mit größter
Sorgfalt ausführen und den
Schlauch dann möglichst bald er-
neuern.
Mindestprofiltiefe (vorn und hinten):
4.0 mm (0.16 in)
Vorderreifen:
Größe:
YZ85 70/100-17 40M
YZ85LW 70/100-19 42M
YZ85LWZ 70/100-19 42M
YZ85Z 70/100-17 40M
Hersteller/Modell:
YZ85 DUNLOP/D739FA (ZAF)
YZ85 DUNLOP/D756F
(AUT)(BEL)(CHE)(DEU)(DNK)(ES
P)(FIN)(FRA)(GBR)(GRC)(IRL)(IT
A)(NLD)(NOR)(POL)(PRT)(SVN)(
SWE)
YZ85LW DUNLOP/D739FA (ZAF)
YZ85LW DUNLOP/D756F
(AUT)(BEL)(CHE)(DEU)(DNK)(ES
P)(FIN)(FRA)(GBR)(GRC)(IRL)(IT
A)(NLD)(NOR)(POL)(PRT)(SVN)(
SWE)
YZ85LWZ DUNLOP/D756F
YZ85Z DUNLOP/D756F
Hinterreifen:
Größe:
YZ85 90/100-14 49M
YZ85LW 90/100-16 52M
YZ85LWZ 90/100-16 52M
YZ85Z 90/100-14 49M
Hersteller/Modell:
DUNLOP/D756
U5PA88G0.book Page 16 Tuesday, June 9, 2009 8:45 AM

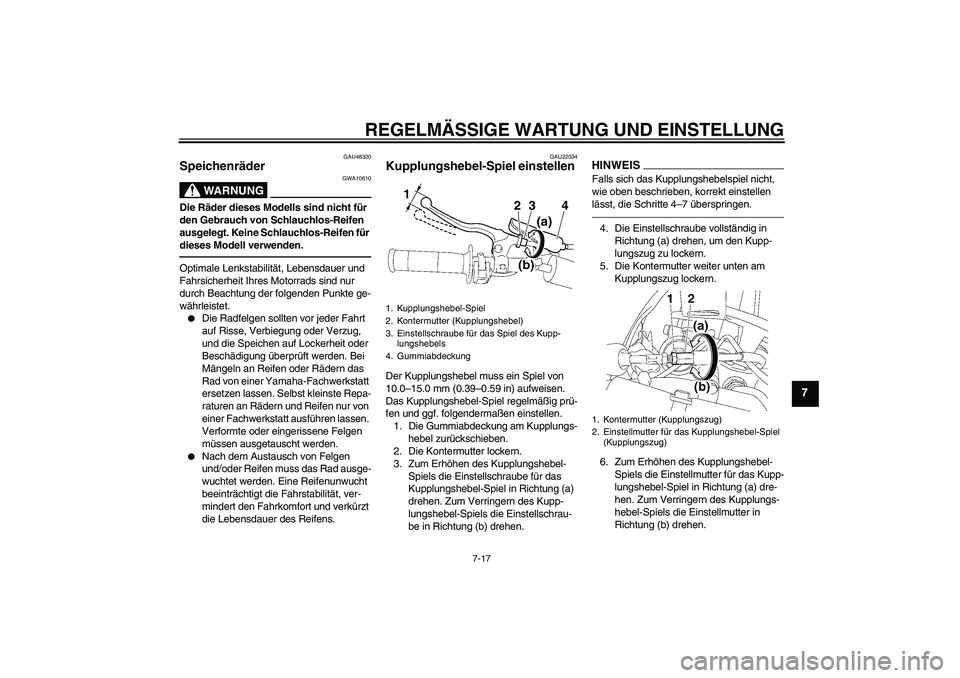

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-17
7
GAU48320
Speichenräder
WARNUNG
GWA10610
Die Räder dieses Modells sind nicht für
den Gebrauch von Schlauchlos-Reifen
ausgelegt. Keine Schlauchlos-Reifen für
dieses Modell verwenden.Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Die Radfelgen sollten vor jeder Fahrt
auf Risse, Verbiegung oder Verzug,
und die Speichen auf Lockerheit oder
Beschädigung überprüft werden. Bei
Mängeln an Reifen oder Rädern das
Rad von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste Repa-
raturen an Rädern und Reifen nur von
einer Fachwerkstatt ausführen lassen.
Verformte oder eingerissene Felgen
müssen ausgetauscht werden.


Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
GAU22034
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
1. Die Gummiabdeckung am Kupplungs-
hebel zurückschieben.
2. Die Kontermutter lockern.
3. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
HINWEISFalls sich das Kupplungshebelspiel nicht,
wie oben beschrieben, korrekt einstellen
lässt, die Schritte 4–7 überspringen.4. Die Einstellschraube vollständig in
Richtung (a) drehen, um den Kupp-
lungszug zu lockern.
5. Die Kontermutter weiter unten am
Kupplungszug lockern.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter für das Kupp-
lungshebel-Spiel in Richtung (a) dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter in
Richtung (b) drehen.
1. Kupplungshebel-Spiel
2. Kontermutter (Kupplungshebel)
3. Einstellschraube für das Spiel des Kupp-
lungshebels
4. Gummiabdeckung
1
(a) 23
4
1. Kontermutter (Kupplungszug)
2. Einstellmutter für das Kupplungshebel-Spiel
(Kupplungszug)
U5PA88G0.book Page 17 Tuesday, June 9, 2009 8:45 AM

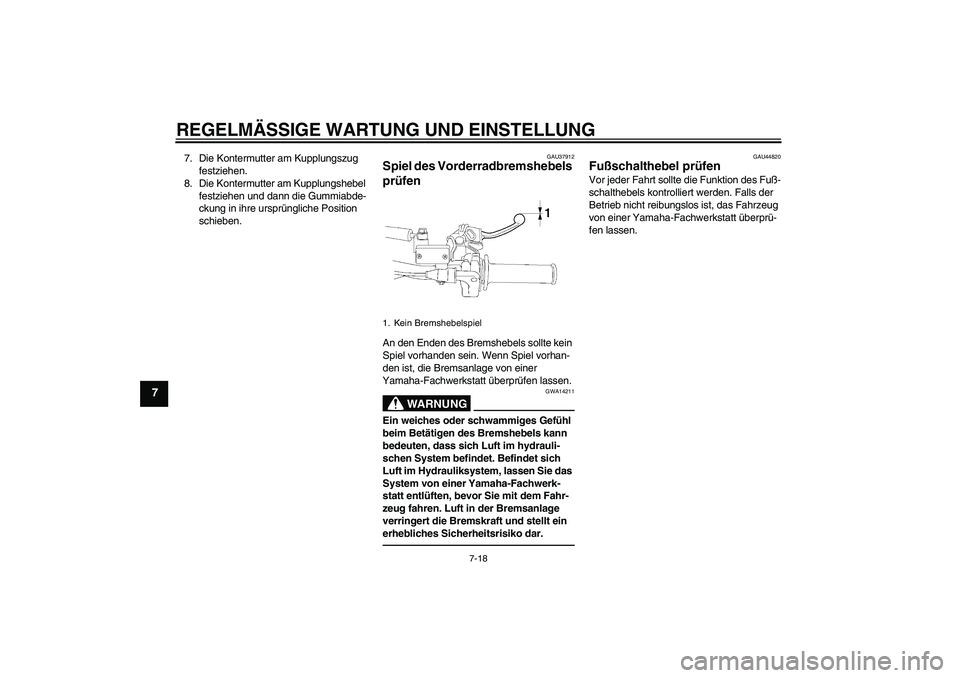

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-18
7
7. Die Kontermutter am Kupplungszug
festziehen.
8. Die Kontermutter am Kupplungshebel
festziehen und dann die Gummiabde-
ckung in ihre ursprüngliche Position
schieben.
GAU37912
Spiel des Vorderradbremshebels
prüfen An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14211
Ein weiches oder schwammiges Gefühl
beim Betätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
GAU44820
Fußschalthebel prüfen Vor jeder Fahrt sollte die Funktion des Fuß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
1. Kein Bremshebelspiel
U5PA88G0.book Page 18 Tuesday, June 9, 2009 8:45 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-19
7
GAU22390
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU22410
Scheibenbremsbeläge vorn
Die Vorderrad-Scheibenbremse weist Ver-
schleißanzeiger auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Bremse betätigen und die Verschleißanzei-
ger beobachten. Wenn ein Verschleißan-
zeiger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU46291
Scheibenbremsbeläge hinten
Jeder Hinterrad-Scheibenbremsbelag weist
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die
Scheibenbremsbeläge als ganzen Satz von
einer Yamaha-Fachwerkstatt austauschen
lassen.
GAU22580
Bremsflüssigkeitsstand prüfen Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
1. Verschleißanzeiger des Bremsbelags
1. Verschleißanzeigerille des Bremsbelags
1. Minimalstand-Markierung
1. Minimalstand-Markierung
U5PA88G0.book Page 19 Tuesday, June 9, 2009 8:45 AM

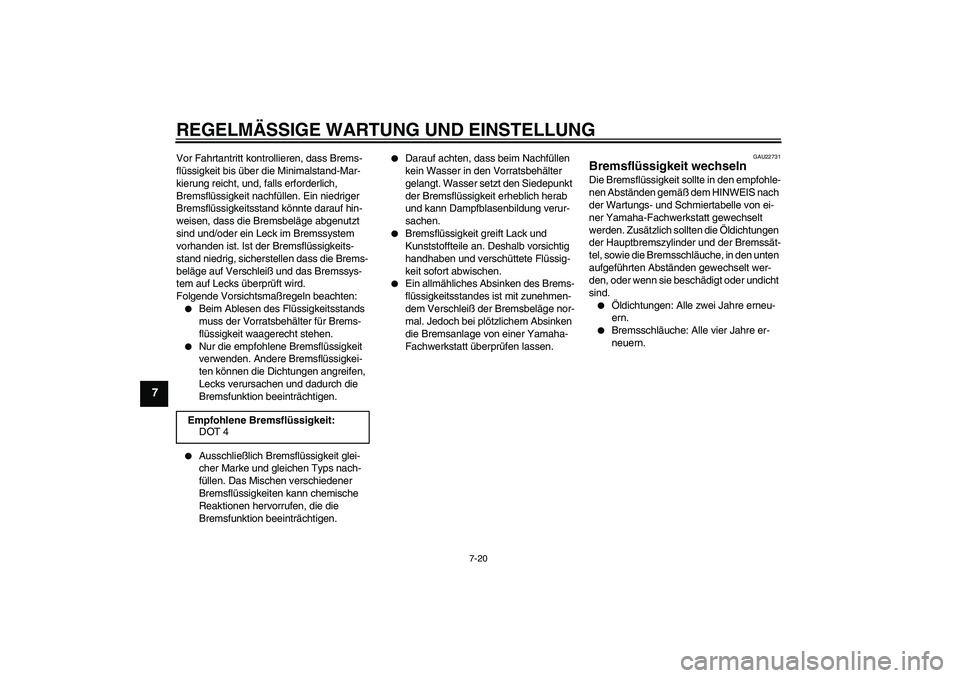

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-20
7
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beachten:

Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.


Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.


Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.


Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.


Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22731
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß dem HINWEIS nach
der Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtungen
der Hauptbremszylinder und der Bremssät-
tel, sowie die Bremsschläuche, in den unten
aufgeführten Abständen gewechselt wer-
den, oder wenn sie beschädigt oder undicht
sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.


Bremsschläuche: Alle vier Jahre er-
neuern.
Empfohlene Bremsflüssigkeit:
DOT 4
U5PA88G0.book Page 20 Tuesday, June 9, 2009 8:45 AM
