2010 YAMAHA YZ450F Betriebsanleitungen (in German)

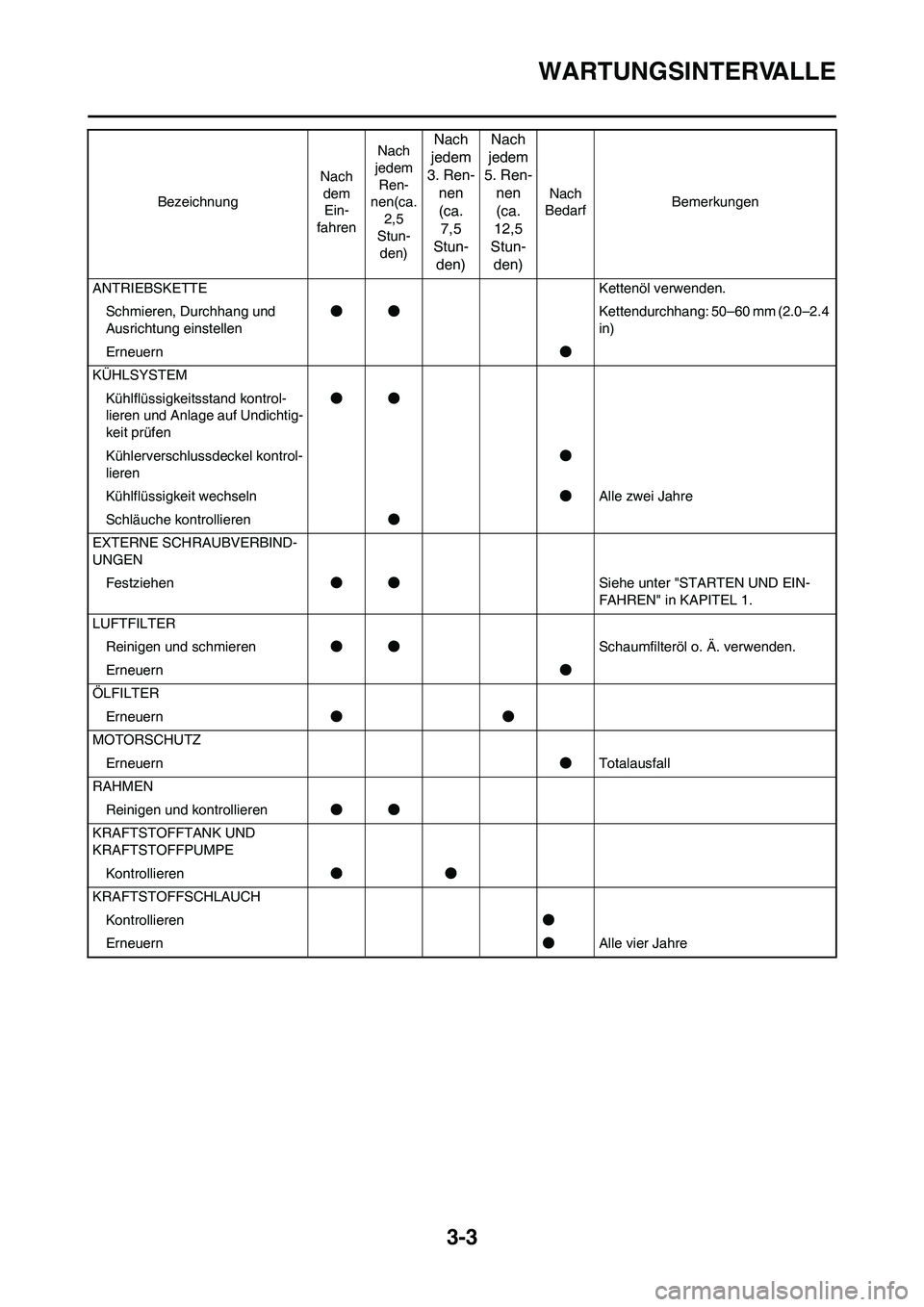

3-3
WARTUNGSINTERVALLE
ANTRIEBSKETTE Kettenöl verwenden.
Schmieren, Durchhang und
Ausrichtung einstellen●●Kettendurchhang: 50–60 mm (2.0–2.4
in)
Erneuern●
KÜHLSYSTEM
Kühlflüssigkeitsstand kontrol-
lieren und Anlage auf Undichtig-
keit prüfen●●
Kühlerverschlussdeckel kontrol-
lieren●
Kühlflüssigkeit wechseln●Alle zwei Jahre
Schläuche kontrollieren●
EXTERNE SCHRAUBVERBIND-
UNGEN
Festziehen●●Siehe unter "STARTEN UND EIN-
FAHREN" in KAPITEL 1.
LUFTFILTER
Reinigen und schmieren●●Schaumfilteröl o. Ä. verwenden.
Erneuern●
ÖLFILTER
Erneuern●●
MOTORSCHUTZ
Erneuern●Totalausfall
RAHMEN
Reinigen und kontrollieren●●
KRAFTSTOFFTANK UND
KRAFTSTOFFPUMPE
Kontrollieren●●
KRAFTSTOFFSCHLAUCH
Kontrollieren●
Erneuern●Alle vier Jahre BezeichnungNach
dem
Ein-
fahrenNach
jedem
Ren-
nen(ca.
2,5
Stun-
den)
Nach
jedem
3. Ren-
nen
(ca.
7,5
Stun-
den)Nach
jedem
5. Ren-
nen
(ca.
12,5
Stun-
den)
Nach
BedarfBemerkungen

3-4
WARTUNGSINTERVALLE
BREMSEN
Hand- und Fußbremshebel-Po-
sition einstellen●●
Drehpunkte schmieren●●
Bremsscheiben-Oberfläche
kontrollieren●●
Flüssigkeitsstand kontrollieren
und Anlage auf Undichtigkeit
prüfen●●
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrau-
ben und Hohlschrauben festzie-
hen●●
Scheibenbremsbeläge
erneuern●
Bremsflüssigkeit wechseln●Alle Jahre
TELESKOPGABEL
Kontrollieren und einstellen●●
Öl wechseln●●Gabelöl "S1"
Dichtring erneuern●
GABEL-DICHT- UND -STAUB-
SCHUTZRINGE
Reinigen und schmieren●●Lithiumseifenfett
PROTEKTOR-FÜHRUNG
Erneuern●
FEDERBEIN
Kontrollieren und einstellen●●
Schmieren●(nach
einer
Fahrt
im Re-
gen)●Molybdändisulfidfett
Festziehen●●
ANTRIEBSKETTENSCHIENE
UND - ROLLEN
Kontrollieren●●
SCHWINGE
Kontrollieren, schmieren und
festziehen●●Molybdändisulfidfett
UMLENKHEBEL UND ÜBER-
TRAGUNGSHEBEL
Kontrollieren, schmieren und
festziehen●●Molybdändisulfidfett BezeichnungNach
dem
Ein-
fahrenNach
jedem
Ren-
nen(ca.
2,5
Stun-
den)
Nach
jedem
3. Ren-
nen
(ca.
7,5
Stun-
den)Nach
jedem
5. Ren-
nen
(ca.
12,5
Stun-
den)
Nach
BedarfBemerkungen

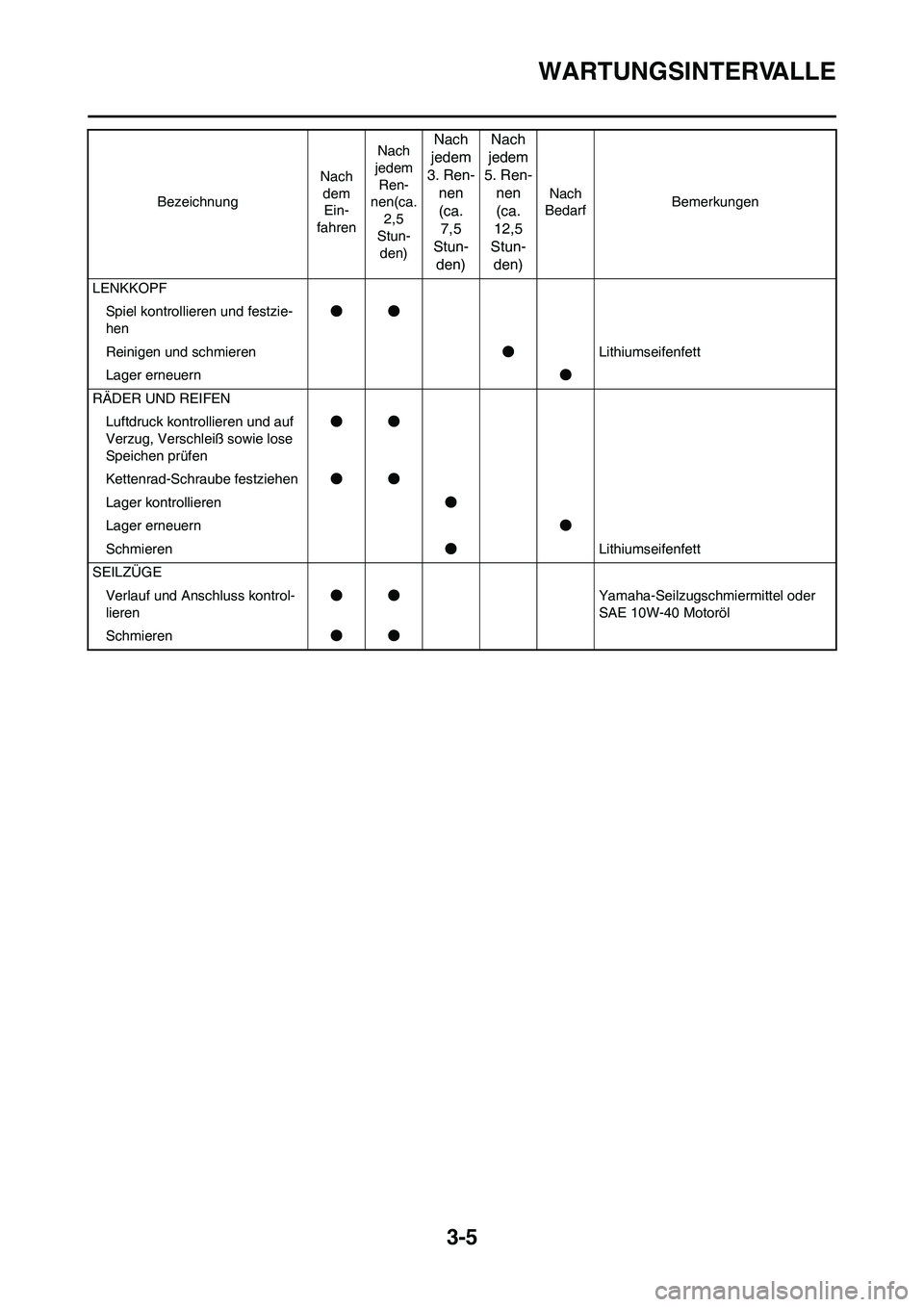

3-5
WARTUNGSINTERVALLE
LENKKOPF
Spiel kontrollieren und festzie-
hen●●
Reinigen und schmieren●Lithiumseifenfett
Lager erneuern●
RÄDER UND REIFEN
Luftdruck kontrollieren und auf
Verzug, Verschleiß sowie lose
Speichen prüfen●●
Kettenrad-Schraube festziehen●●
Lager kontrollieren●
Lager erneuern●
Schmieren●Lithiumseifenfett
SEILZÜGE
Verlauf und Anschluss kontrol-
lieren●●Yamaha-Seilzugschmiermittel oder
SAE 10W-40 Motoröl
Schmieren●● BezeichnungNach
dem
Ein-
fahrenNach
jedem
Ren-
nen(ca.
2,5
Stun-
den)
Nach
jedem
3. Ren-
nen
(ca.
7,5
Stun-
den)Nach
jedem
5. Ren-
nen
(ca.
12,5
Stun-
den)
Nach
BedarfBemerkungen

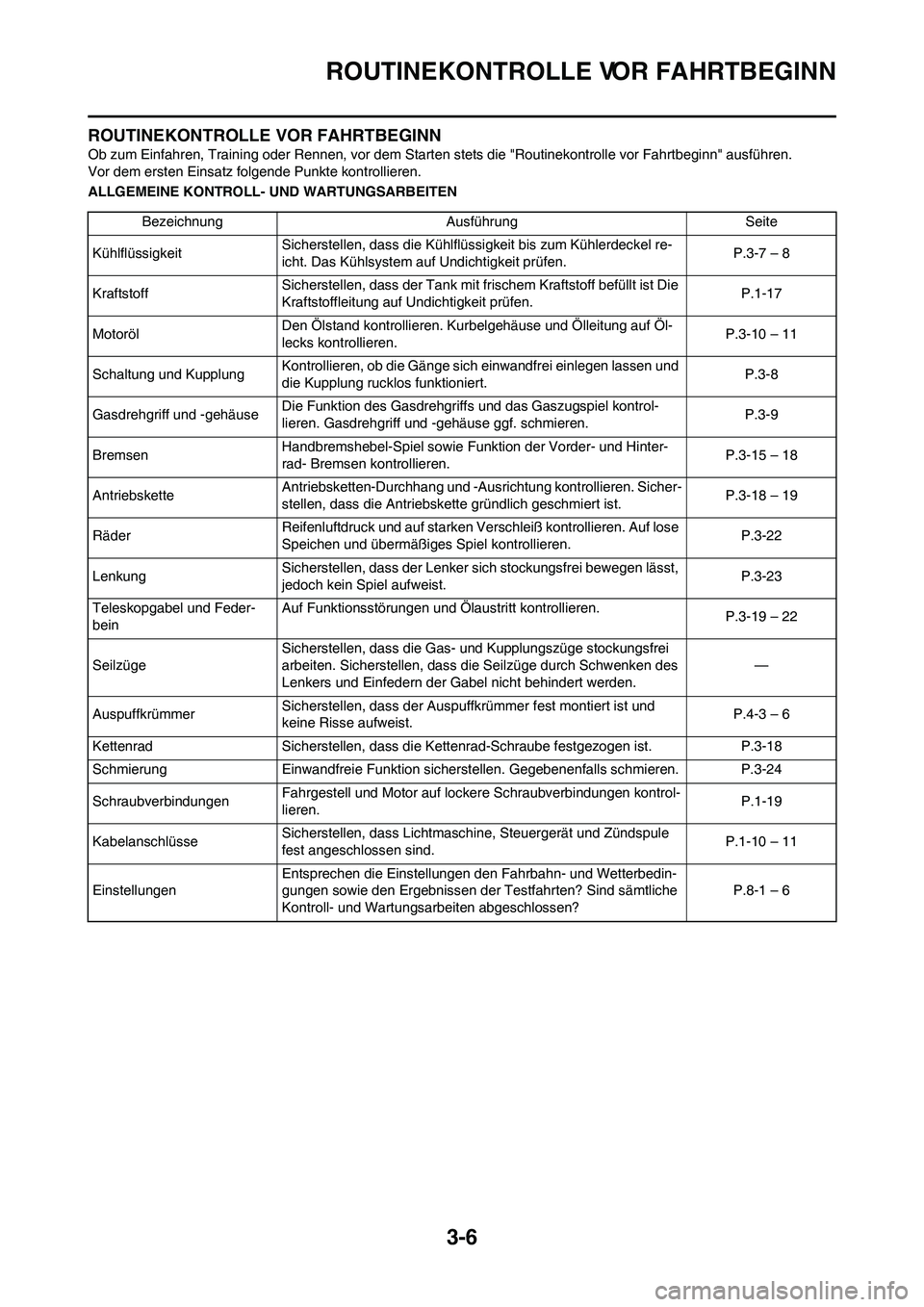

3-6
ROUTINEKONTROLLE VOR FAHRTBEGINN
ROUTINEKONTROLLE VOR FAHRTBEGINN
Ob zum Einfahren, Training oder Rennen, vor dem Starten stets die "Routinekontrolle vor Fahrtbeginn" ausführen.
Vor dem ersten Einsatz folgende Punkte kontrollieren.
ALLGEMEINE KONTROLL- UND WARTUNGSARBEITEN
Bezeichnung Ausführung Seite
KühlflüssigkeitSicherstellen, dass die Kühlflüssigkeit bis zum Kühlerdeckel re-
icht. Das Kühlsystem auf Undichtigkeit prüfen.P.3-7 – 8
KraftstoffSicherstellen, dass der Tank mit frischem Kraftstoff befüllt ist Die
Kraftstoffleitung auf Undichtigkeit prüfen.P.1-17
MotorölDen Ölstand kontrollieren. Kurbelgehäuse und Ölleitung auf Öl-
lecks kontrollieren.P.3-10 – 11
Schaltung und KupplungKontrollieren, ob die Gänge sich einwandfrei einlegen lassen und
die Kupplung rucklos funktioniert.P.3-8
Gasdrehgriff und -gehäuseDie Funktion des Gasdrehgriffs und das Gaszugspiel kontrol-
lieren. Gasdrehgriff und -gehäuse ggf. schmieren.P.3-9
BremsenHandbremshebel-Spiel sowie Funktion der Vorder- und Hinter-
rad- Bremsen kontrollieren.P.3-15 – 18
AntriebsketteAntriebsketten-Durchhang und -Ausrichtung kontrollieren. Sicher-
stellen, dass die Antriebskette gründlich geschmiert ist.P.3-18 – 19
RäderReifenluftdruck und auf starken Verschleiß kontrollieren. Auf lose
Speichen und übermäßiges Spiel kontrollieren.P.3-22
LenkungSicherstellen, dass der Lenker sich stockungsfrei bewegen lässt,
jedoch kein Spiel aufweist.P.3-23
Teleskopgabel und Feder-
beinAuf Funktionsstörungen und Ölaustritt kontrollieren.
P.3-19 – 22
SeilzügeSicherstellen, dass die Gas- und Kupplungszüge stockungsfrei
arbeiten. Sicherstellen, dass die Seilzüge durch Schwenken des
Lenkers und Einfedern der Gabel nicht behindert werden.—
AuspuffkrümmerSicherstellen, dass der Auspuffkrümmer fest montiert ist und
keine Risse aufweist.P.4-3 – 6
Kettenrad Sicherstellen, dass die Kettenrad-Schraube festgezogen ist. P.3-18
Schmierung Einwandfreie Funktion sicherstellen. Gegebenenfalls schmieren. P.3-24
Schraubverbindungen Fahrgestell und Motor auf lockere Schraubverbindungen kontrol-
lieren.P.1-19
KabelanschlüsseSicherstellen, dass Lichtmaschine, Steuergerät und Zündspule
fest angeschlossen sind.P.1-10 – 11
EinstellungenEntsprechen die Einstellungen den Fahrbahn- und Wetterbedin-
gungen sowie den Ergebnissen der Testfahrten? Sind sämtliche
Kontroll- und Wartungsarbeiten abgeschlossen?P.8-1 – 6

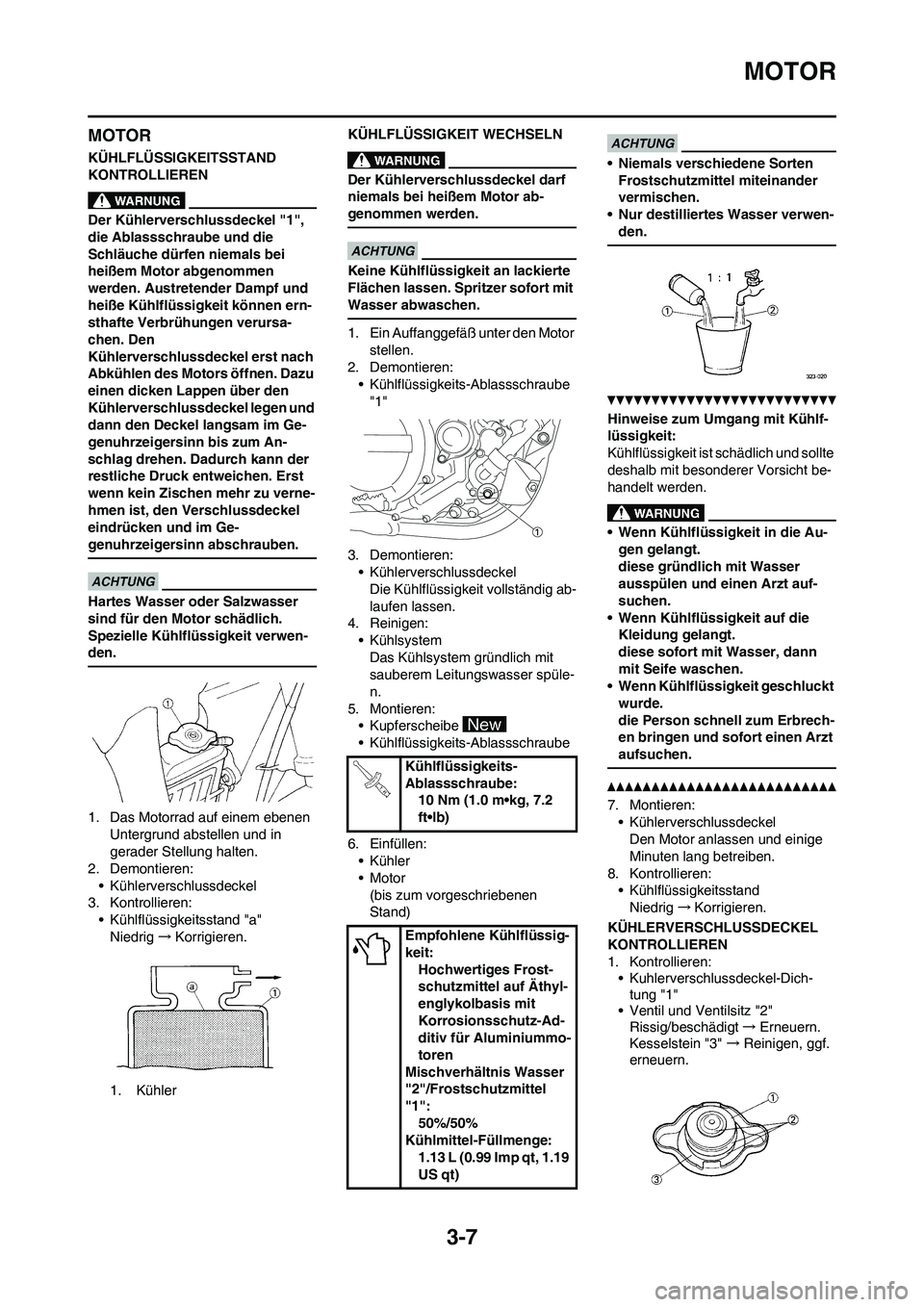

3-7
MOTOR
MOTOR
KÜHLFLÜSSIGKEITSSTAND
KONTROLLIEREN
Der Kühlerverschlussdeckel "1",
die Ablassschraube und die
Schläuche dürfen niemals bei
heißem Motor abgenommen
werden. Austretender Dampf und
heiße Kühlflüssigkeit können ern-
sthafte Verbrühungen verursa-
chen. Den
Kühlerverschlussdeckel erst nach
Abkühlen des Motors öffnen. Dazu
einen dicken Lappen über den
Kühlerverschlussdeckel legen und
dann den Deckel langsam im Ge-
genuhrzeigersinn bis zum An-
schlag drehen. Dadurch kann der
restliche Druck entweichen. Erst
wenn kein Zischen mehr zu verne-
hmen ist, den Verschlussdeckel
eindrücken und im Ge-
genuhrzeigersinn abschrauben.
Hartes Wasser oder Salzwasser
sind für den Motor schädlich.
Spezielle Kühlflüssigkeit verwen-
den.
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
2. Demontieren:
• Kühlerverschlussdeckel
3. Kontrollieren:
• Kühlflüssigkeitsstand "a"
Niedrig→Korrigieren.
1. KühlerKÜHLFLÜSSIGKEIT WECHSELN
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor ab-
genommen werden.
Keine Kühlflüssigkeit an lackierte
Flächen lassen. Spritzer sofort mit
Wasser abwaschen.
1. Ein Auffanggefäß unter den Motor
stellen.
2. Demontieren:
• Kühlflüssigkeits-Ablassschraube
"1"
3. Demontieren:
• Kühlerverschlussdeckel
Die Kühlflüssigkeit vollständig ab-
laufen lassen.
4. Reinigen:
• Kühlsystem
Das Kühlsystem gründlich mit
sauberem Leitungswasser spüle-
n.
5. Montieren:
• Kupferscheibe
• Kühlflüssigkeits-Ablassschraube
6. Einfüllen:
•Kühler
•Motor
(bis zum vorgeschriebenen
Stand)
• Niemals verschiedene Sorten
Frostschutzmittel miteinander
vermischen.
• Nur destilliertes Wasser verwen-
den.
Hinweise zum Umgang mit Kühlf-
lüssigkeit:
Kühlflüssigkeit ist schädlich und sollte
deshalb mit besonderer Vorsicht be-
handelt werden.
• Wenn Kühlflüssigkeit in die Au-
gen gelangt.
diese gründlich mit Wasser
ausspülen und einen Arzt auf-
suchen.
• Wenn Kühlflüssigkeit auf die
Kleidung gelangt.
diese sofort mit Wasser, dann
mit Seife waschen.
• Wenn Kühlflüssigkeit geschluckt
wurde.
die Person schnell zum Erbrech-
en bringen und sofort einen Arzt
aufsuchen.
7. Montieren:
• Kühlerverschlussdeckel
Den Motor anlassen und einige
Minuten lang betreiben.
8. Kontrollieren:
• Kühlflüssigkeitsstand
Niedrig→Korrigieren.
KÜHLERVERSCHLUSSDECKEL
KONTROLLIEREN
1. Kontrollieren:
• Kuhlerverschlussdeckel-Dich-
tung "1"
• Ventil und Ventilsitz "2"
Rissig/beschädigt→Erneuern.
Kesselstein "3" →Reinigen, ggf.
erneuern.
Kühlflüssigkeits-
Ablassschraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Empfohlene Kühlflüssig-
keit:
Hochwertiges Frost-
schutzmittel auf Äthyl-
englykolbasis mit
Korrosionsschutz-Ad-
ditiv für Aluminiummo-
toren
Mischverhältnis Wasser
"2"/Frostschutzmittel
"1":
50%/50%
Kühlmittel-Füllmenge:
1.13 L (0.99 Imp qt, 1.19
US qt)

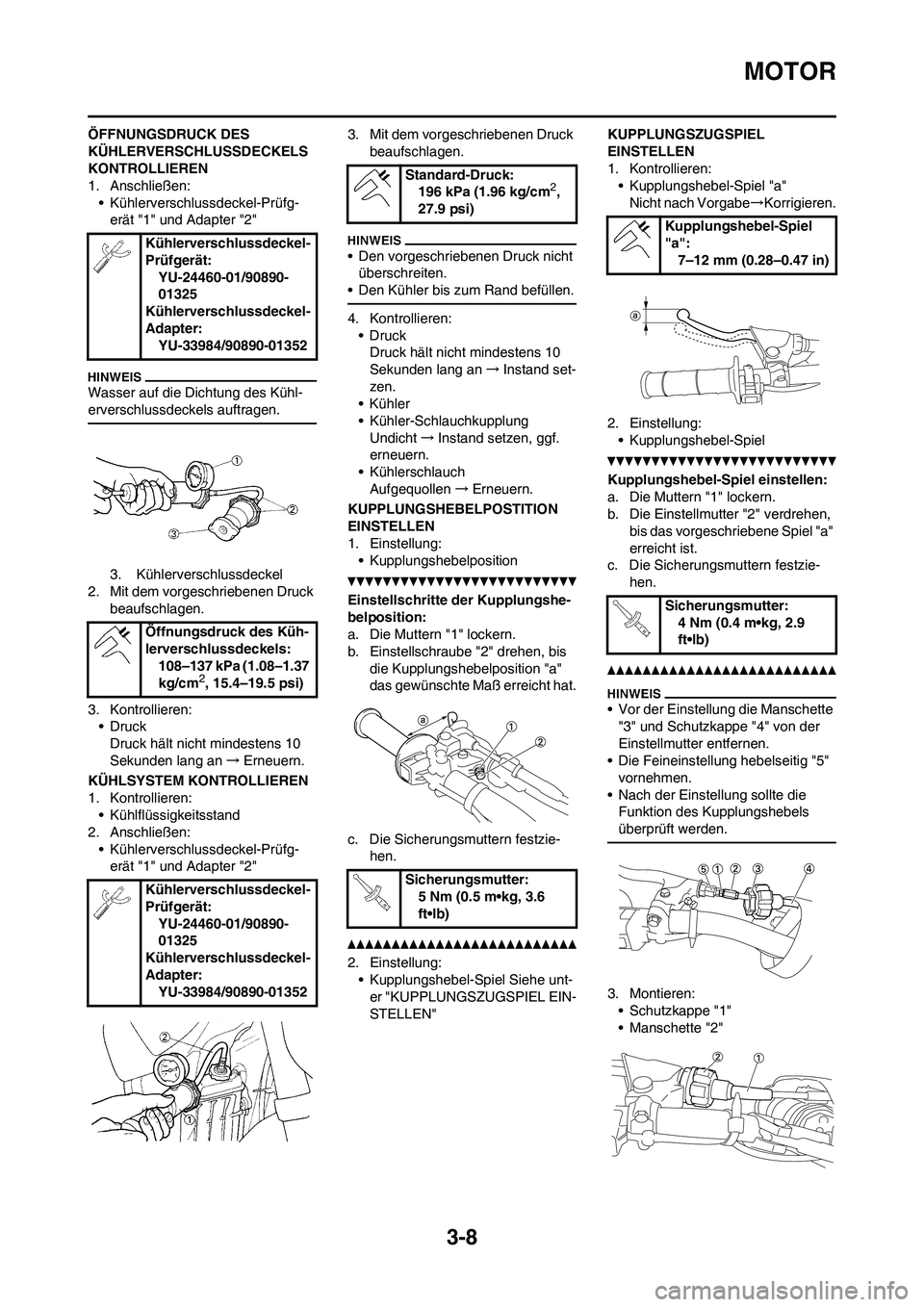

3-8
MOTOR
ÖFFNUNGSDRUCK DES
KÜHLERVERSCHLUSSDECKELS
KONTROLLIEREN
1. Anschließen:
• Kühlerverschlussdeckel-Prüfg-
erät "1" und Adapter "2"
Wasser auf die Dichtung des Kühl-
erverschlussdeckels auftragen.
3. Kühlerverschlussdeckel
2. Mit dem vorgeschriebenen Druck
beaufschlagen.
3. Kontrollieren:
•Druck
Druck hält nicht mindestens 10
Sekunden lang an→Erneuern.
KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
• Kühlflüssigkeitsstand
2. Anschließen:
• Kühlerverschlussdeckel-Prüfg-
erät "1" und Adapter "2"3. Mit dem vorgeschriebenen Druck
beaufschlagen.
• Den vorgeschriebenen Druck nicht
überschreiten.
• Den Kühler bis zum Rand befüllen.
4. Kontrollieren:
•Druck
Druck hält nicht mindestens 10
Sekunden lang an→Instand set-
zen.
•Kühler
• Kühler-Schlauchkupplung
Undicht→Instand setzen, ggf.
erneuern.
• Kühlerschlauch
Aufgequollen→Erneuern.
KUPPLUNGSHEBELPOSTITION
EINSTELLEN
1. Einstellung:
• Kupplungshebelposition
Einstellschritte der Kupplungshe-
belposition:
a. Die Muttern "1" lockern.
b. Einstellschraube "2" drehen, bis
die Kupplungshebelposition "a"
das gewünschte Maß erreicht hat.
c. Die Sicherungsmuttern festzie-
hen.
2. Einstellung:
• Kupplungshebel-Spiel Siehe unt-
er "KUPPLUNGSZUGSPIEL EIN-
STELLEN"KUPPLUNGSZUGSPIEL
EINSTELLEN
1. Kontrollieren:
• Kupplungshebel-Spiel "a"
Nicht nach Vorgabe→Korrigieren.
2. Einstellung:
• Kupplungshebel-Spiel
Kupplungshebel-Spiel einstellen:
a. Die Muttern "1" lockern.
b. Die Einstellmutter "2" verdrehen,
bis das vorgeschriebene Spiel "a"
erreicht ist.
c. Die Sicherungsmuttern festzie-
hen.
• Vor der Einstellung die Manschette
"3" und Schutzkappe "4" von der
Einstellmutter entfernen.
• Die Feineinstellung hebelseitig "5"
vornehmen.
• Nach der Einstellung sollte die
Funktion des Kupplungshebels
überprüft werden.
3. Montieren:
• Schutzkappe "1"
• Manschette "2" Kühlerverschlussdeckel-
Prüfgerät:
YU-24460-01/90890-
01325
Kühlerverschlussdeckel-
Adapter:
YU-33984/90890-01352
Öffnungsdruck des Küh-
lerverschlussdeckels:
108–137 kPa (1.08–1.37
kg/cm
2, 15.4–19.5 psi)
Kühlerverschlussdeckel-
Prüfgerät:
YU-24460-01/90890-
01325
Kühlerverschlussdeckel-
Adapter:
YU-33984/90890-01352
Standard-Druck:
196 kPa (1.96 kg/cm2,
27.9 psi)
Sicherungsmutter:
5 Nm (0.5 m•kg, 3.6
ft•lb)
Kupplungshebel-Spiel
"a":
7–12 mm (0.28–0.47 in)
Sicherungsmutter:
4 Nm (0.4 m•kg, 2.9
ft•lb)

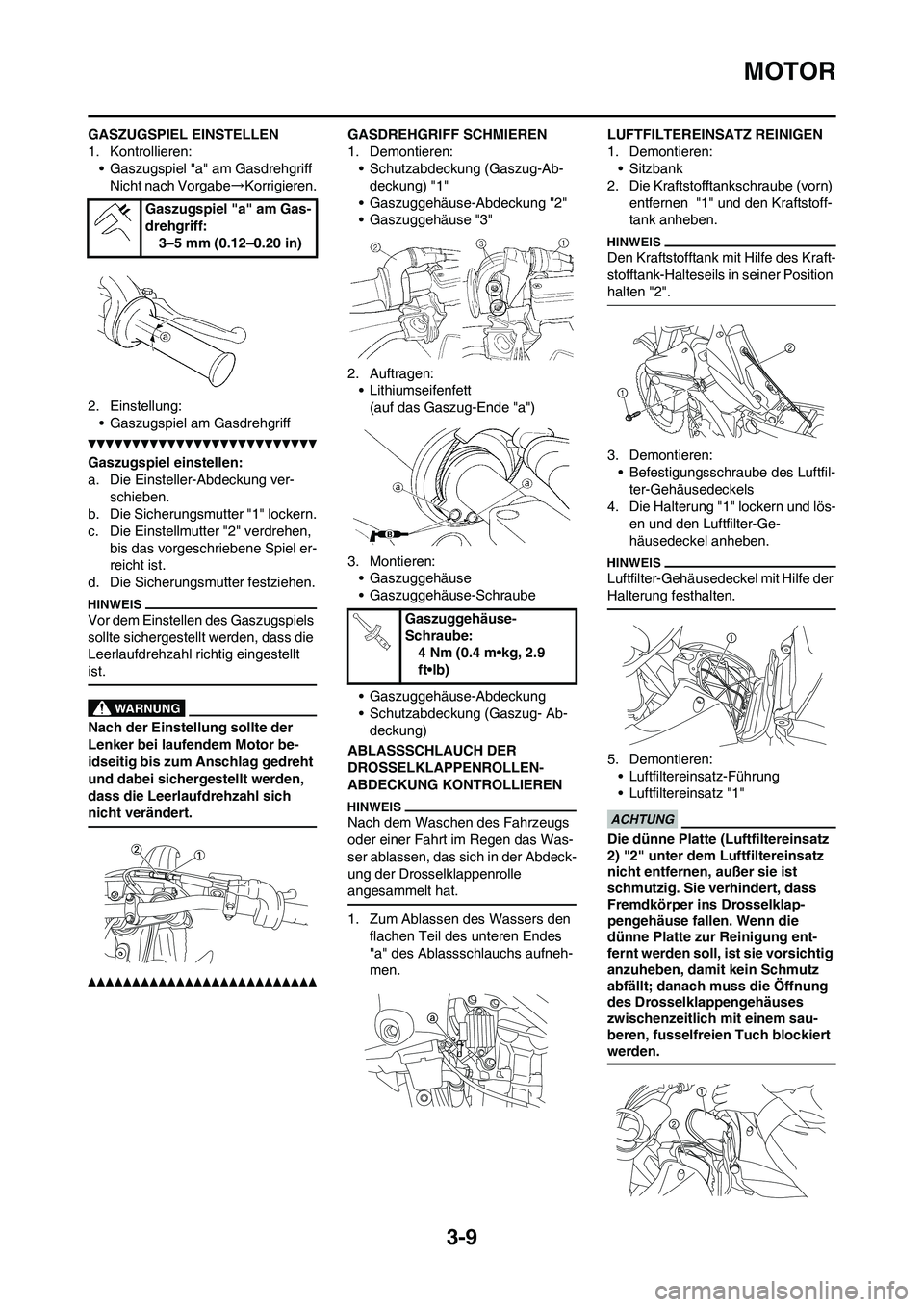

3-9
MOTOR
GASZUGSPIEL EINSTELLEN
1. Kontrollieren:• Gaszugspiel "a" am GasdrehgriffNicht nach Vorgabe →Korrigieren.
2. Einstellung: • Gaszugspiel am Gasdrehgriff
Gaszugspiel einstellen:
a. Die Einsteller-Abdeckung ver-
schieben.
b. Die Sicherungsmutter "1" lockern.
c. Die Einstellmutter "2" verdrehen, bis das vorgeschriebene Spiel er-
reicht ist.
d. Die Sicherungsmutter festziehen.
Vor dem Einstellen des Gaszugspiels
sollte sichergestellt werden, dass die
Leerlaufdrehzahl richtig eingestellt
ist.
Nach der Einstellung sollte der
Lenker bei laufendem Motor be-
idseitig bis zum Anschlag gedreht
und dabei sichergestellt werden,
dass die Leerlaufdrehzahl sich
nicht verändert.
GASDREHGRIFF SCHMIEREN
1. Demontieren: • Schutzabdeckung (Gaszug-Ab-deckung) "1"
• Gaszuggehäuse-Abdeckung "2"
• Gaszuggehäuse "3"
2. Auftragen: • Lithiumseifenfett
(auf das Gaszug-Ende "a")
3. Montieren: • Gaszuggehäuse
• Gaszuggehäuse-Schraube
• Gaszuggehäuse-Abdeckung
• Schutzabdeckung (Gaszug- Ab-
deckung)
ABLASSSCHLAUCH DER
DROSSELKLAPPENROLLEN-
ABDECKUNG KONTROLLIEREN
Nach dem Waschen des Fahrzeugs
oder einer Fahrt im Regen das Was-
ser ablassen, das sich in der Abdeck-
ung der Drosselklappenrolle
angesammelt hat.
1. Zum Ablassen des Wassers den flachen Teil des unteren Endes
"a" des Ablasssch lauchs aufneh-
men. LUFTFILTEREINSATZ REINIGEN
1. Demontieren:
• Sitzbank
2. Die Kraftstofftankschraube (vorn)
entfernen "1" und den Kraftstoff-
tank anheben.
Den Kraftstofftank mit Hilfe des Kraft-
stofftank-Halteseils in seiner Position
halten "2".
3. Demontieren:• Befestigungsschraube des Luftfil-
ter-Gehäusedeckels
4. Die Halterung "1" lockern und lös- en und den Luftfilter-Ge-
häusedeckel anheben.
Luftfilter-Gehäusedeckel mit Hilfe der
Halterung festhalten.
5. Demontieren:
• Luftfiltereinsatz-Führung
• Luftfiltereinsatz "1"
Die dünne Platte (Luftfiltereinsatz
2) "2" unter dem Luftfiltereinsatz
nicht entfernen, außer sie ist
schmutzig. Sie verhindert, dass
Fremdkörper ins Drosselklap-
pengehäuse fallen. Wenn die
dünne Platte zur Reinigung ent-
fernt werden soll, ist sie vorsichtig
anzuheben, damit kein Schmutz
abfällt; danach muss die Öffnung
des Drosselklappengehäuses
zwischenzeitlich mit einem sau-
beren, fusselfreien Tuch blockiert
werden.
Gaszugspiel "a" am Gas-
drehgriff:
3–5 mm (0.12–0.20 in)
Gaszuggehäuse-
Schraube: 4 Nm (0.4 m•kg, 2.9
ft•lb)

3-10
MOTOR
6. Reinigen:• Luftfiltereinsatz(in Lösungsmittel)
Anschließend überschüssiges Lö-
sungsmittel vorsichtig aus dem Fil-
tereinsatz ausdrücken.
• Darauf achten, dass der Filterein-satz beim Ausdrücken nicht ver-
dreht wird.
• Ein Überschuss an Lösungsmitt- el-Rückständen kann Startprob-
leme verursachen.
7. Kontrollieren:• LuftfiltereinsatzBeschädigt → Erneuern.
8. Auftragen: • Hochwertiges Schaumfilteröl o. Ä. (auf den Filtereinsatz)
Überschüssiges Öl ausdrücken. Der
Filtereinsatz sollte lediglich feucht,
nicht triefend nass sein.
9. Die dünne Platte (Luftfiltereinsatz
2) reinigen, wenn diese mit
Schlamm o.ä. verschmutzt ist.
Schritte zur Reinigung:
a. Luftfiltereinsatz 2 "1" demon- tieren.
b. Luftfiltereinsatz 2 mit Lös- ungsmittel reinigen.
Anschließend überschüssiges Lös-
ungsmittel vorsichtig aus dem Filtere-
insatz ausdrücken.
Darauf achten, dass der Filterein-
satz beim Ausdrücken nicht ver-
dreht wird.
c. Luftfiltereinsatz 2 kontrollieren.Beschädigt → Erneuern.
d. Luftfiltereinsatz 2 montieren.
10. Montieren: • Luftfiltereinsatz "1"
• Filterrahmen "2"
•binder
11. Montieren: • Befestigungsschraube des Luftfil-ter-Gehäusedeckels
12. Montieren: • Kraftstofftank-Schraube (vorn)
DROSSELKLAPPENGEHÄUSE-
ANSCHLUSS KONTROLLIEREN
1. Demontieren: • Sitzbank
• Lufthutze (links und rechts)
• Kraftstofftank
• Luftfilter
2. Kontrollieren:
• Drosselklappengehäuse-An-schluss "1"
Rissig/beschädigt →Erneuern.
3. Montieren: • Luftfilter
• Kraftstofftank
• Lufthutze (links und rechts)
• Sitzbank KRAFTSTOFFLEITUNG
KONTROLLIEREN
1. Demontieren:
• Sitzbank
• Kraftstofftank
• Lufthutze (links und rechts)
• Luftfiltergehäuse
• Deckel
2. Kontrollieren: • Kraftstoffschlauch "1"
Rissig/beschädigt →Erneuern.
Lose Verbindung → Wieder an-
schließen.
3. Montieren: • Deckel
• Luftfiltergehäuse
• Lufthutze (links und rechts)
• Kraftstofftank
• Sitzbank
MOTORÖLSTAND
KONTROLLIEREN
1. Die Maschine auf eine ebene Fläche stellen.
• Bei der Ölstandkontrolle muss die Maschine gerade stehen.
• Die Maschine auf einen geeigneten
Montageständer stellen.
2. Motor starten, 2–3 Minuten im Leerlauf warmlaufen lassen, dann
Motor stoppen und etwa 1 Minute
warten.
3. Kontrollieren: •OlstandDarauf achten, dass der Mo-
torölfüllstand im Prüffenster zwis-
chen der Maximalstand-
Markierung "a" und der Minimal-
stand-Markierung "b" liegt.
Über dem oberen Grenzwert "a"
→ Prüfen, dass kein Öl austritt,
wenn die Prüfschraube "1" für den
oberen Grenzwert der Ölmenge
entfernt ist.
Wenn Öl austritt, das Öl komplett,
bis zum letzten Tropfen, ablas-
sen.
Unter der Ölstandmarkierung "b"
→ Ausreichend Öl nachfüllen und
den Motor im Leerlauf laufen las-
sen, nach dem Ausschalten des
Motors erneut am Schauglas kon-
trollieren, dass der Ölstand wie
vorgeschrieben ist.
Ölmenge bestimmen:
35 g
Befestigungsschraube
des Luftfilter-Ge-
häusedeckels:5 Nm (0.5 m•kg, 3.6
ft•lb)
Kraftstofftan k-Schraube
(vorn): 9 Nm (0.9 m•kg, 6.5
ft•lb)
