2010 YAMAHA YZ450F USB

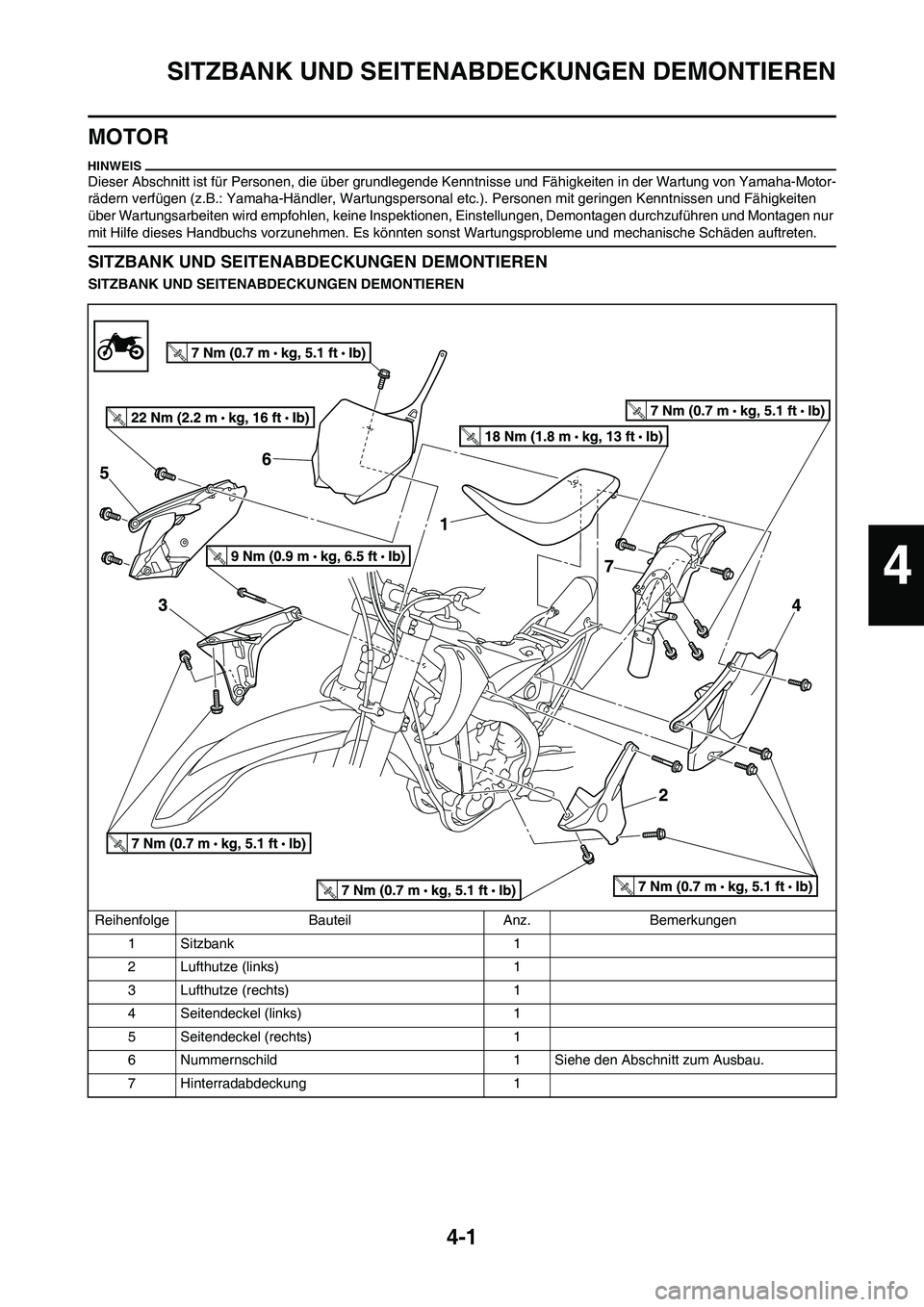

4-1
SITZBANK UND SEITENABDECKUNGEN DEMONTIEREN
MOTOR
Dieser Abschnitt ist für Personen, die über grundlegende Kenntnisse und Fähigkeiten in der Wartung von Yamaha-Motor-
rädern verfügen (z.B.: Yamaha-Händler, Wartungspersonal etc.). Personen mit geringen Kenntnissen und Fähigkeiten
über Wartungsarbeiten wird empfohlen, keine Inspektionen, Einstellungen, Demontagen durchzuführen und Montagen nur
mit Hilfe dieses Handbuchs vorzunehmen. Es könnten sonst Wartungsprobleme und mechanische Schäden auftreten.
SITZBANK UND SEITENABDECKUNGEN DEMONTIEREN
SITZBANK UND SEITENABDECKUNGEN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
1 Sitzbank 1
2 Lufthutze (links) 1
3 Lufthutze (rechts) 1
4 Seitendeckel (links) 1
5 Seitendeckel (rechts) 1
6 Nummernschild 1 Siehe den Abschnitt zum Ausbau.
7 Hinterradabdeckung 1
4

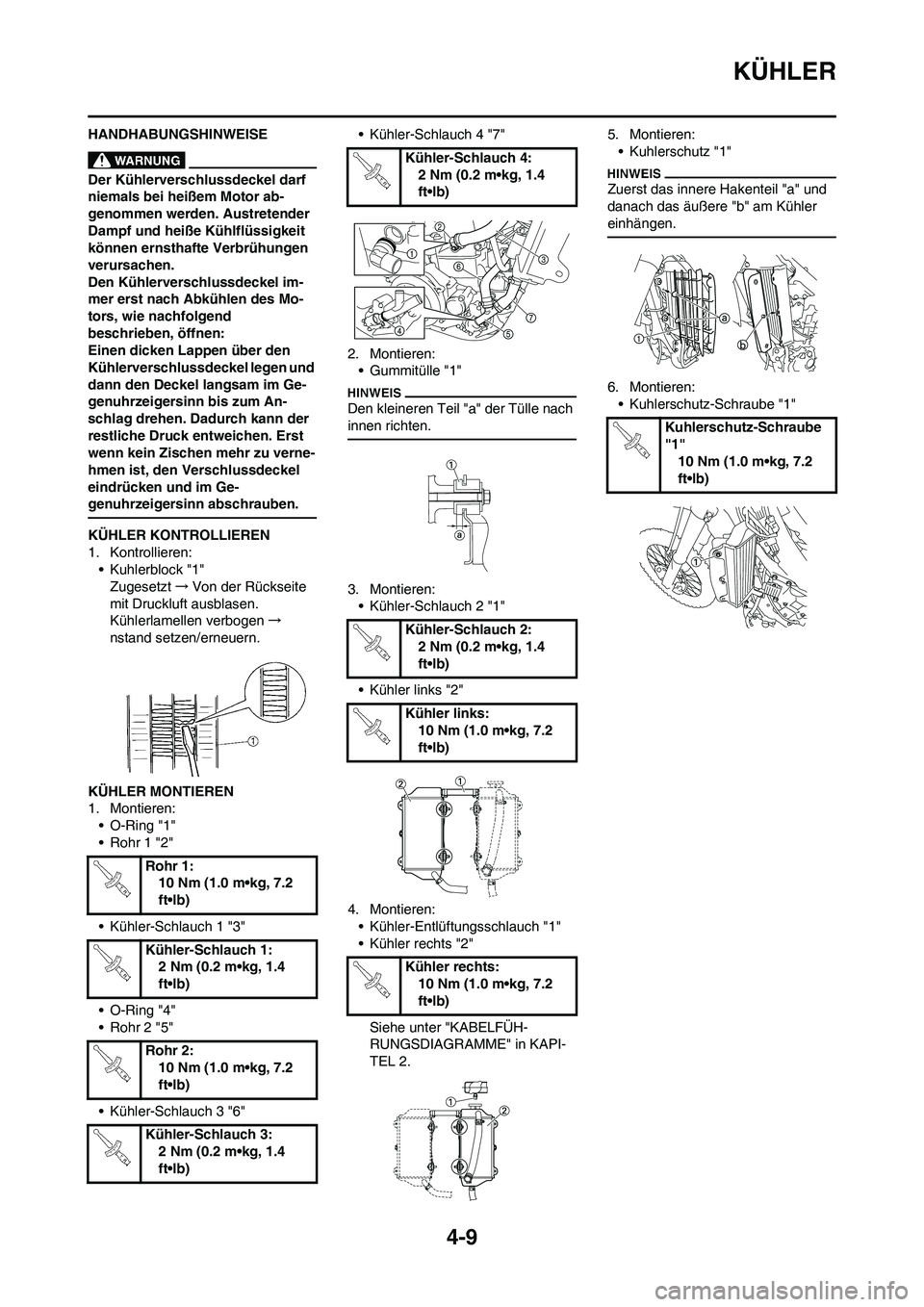

4-9
KÜHLER
HANDHABUNGSHINWEISE
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor ab-
genommen werden. Austretender
Dampf und heiße Kühlflüssigkeit
können ernsthafte Verbrühungen
verursachen.
Den Kühlerverschlussdeckel im-
mer erst nach Abkühlen des Mo-
tors, wie nachfolgend
beschrieben, öffnen:
Einen dicken Lappen über den
Kühlerverschlussdeckel legen und
dann den Deckel langsam im Ge-
genuhrzeigersinn bis zum An-
schlag drehen. Dadurch kann der
restliche Druck entweichen. Erst
wenn kein Zischen mehr zu verne-
hmen ist, den Verschlussdeckel
eindrücken und im Ge-
genuhrzeigersinn abschrauben.
KÜHLER KONTROLLIEREN
1. Kontrollieren:
• Kuhlerblock "1"
Zugesetzt→Von der Rückseite
mit Druckluft ausblasen.
Kühlerlamellen verbogen→
nstand setzen/erneuern.
KÜHLER MONTIEREN
1. Montieren:
• O-Ring "1"
• Rohr 1 "2"
• Kühler-Schlauch 1 "3"
• O-Ring "4"
• Rohr 2 "5"
• Kühler-Schlauch 3 "6"• Kühler-Schlauch 4 "7"
2. Montieren:
• Gummitülle "1"
Den kleineren Teil "a" der Tülle nach
innen richten.
3. Montieren:
• Kühler-Schlauch 2 "1"
• Kühler links "2"
4. Montieren:
• Kühler-Entlüftungsschlauch "1"
• Kühler rechts "2"
Siehe unter "KABELFÜH-
RUNGSDIAGRAMME" in KAPI-
TEL 2.5. Montieren:
• Kuhlerschutz "1"
Zuerst das innere Hakenteil "a" und
danach das äußere "b" am Kühler
einhängen.
6. Montieren:
• Kuhlerschutz-Schraube "1"
Rohr 1:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühler-Schlauch 1:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Rohr 2:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühler-Schlauch 3:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Kühler-Schlauch 4:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Kühler-Schlauch 2:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Kühler links:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühler rechts:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kuhlerschutz-Schraube
"1"
10 Nm (1.0 m•kg, 7.2
ft•lb)

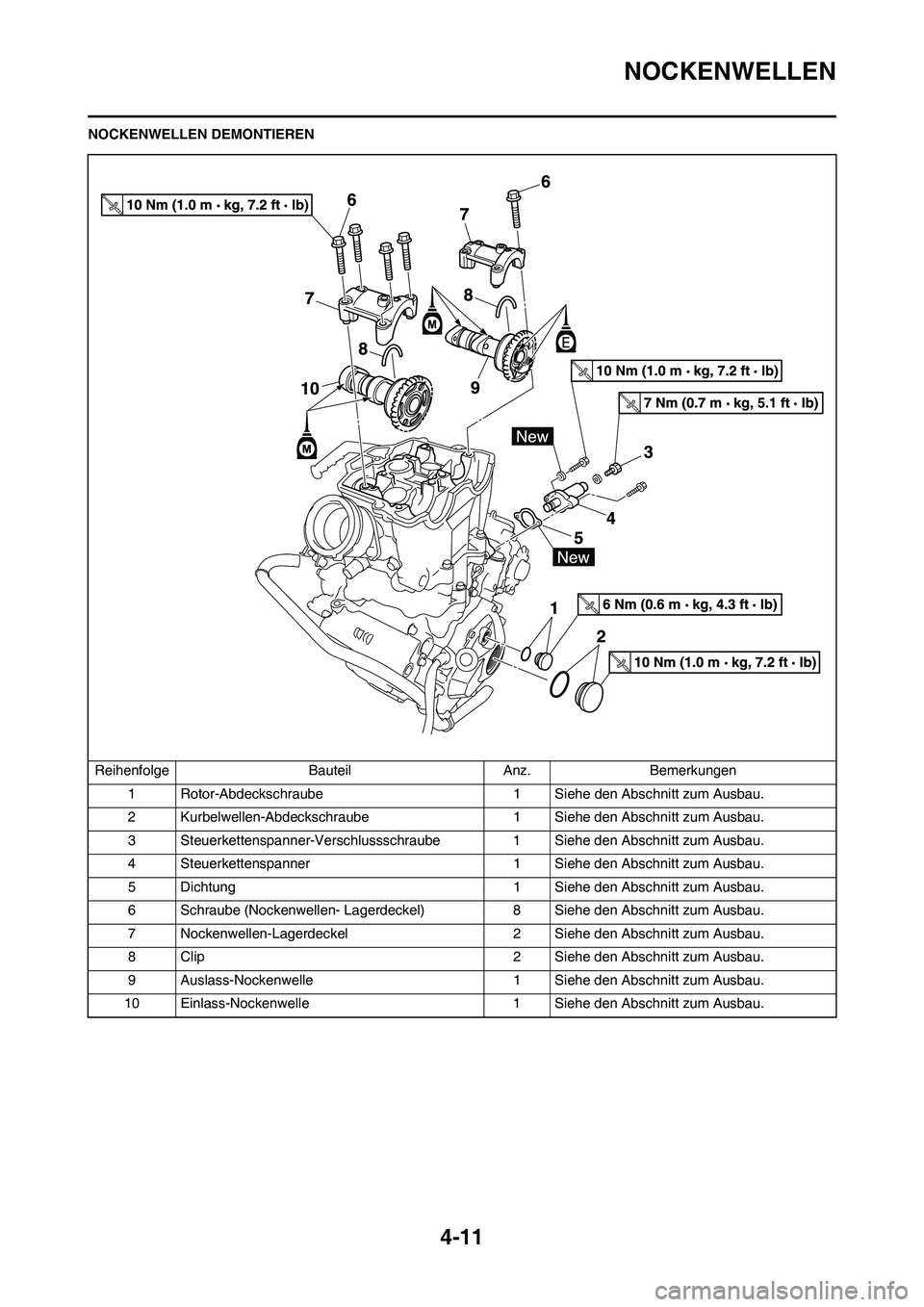

4-11
NOCKENWELLEN
NOCKENWELLEN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
1 Rotor-Abdeckschraube 1 Siehe den Abschnitt zum Ausbau.
2 Kurbelwellen-Abdeckschraube 1 Siehe den Abschnitt zum Ausbau.
3 Steuerkettenspanner-Verschlussschraube 1 Siehe den Abschnitt zum Ausbau.
4 Steuerkettenspanner 1 Siehe den Abschnitt zum Ausbau.
5 Dichtung 1 Siehe den Abschnitt zum Ausbau.
6 Schraube (Nockenwellen- Lagerdeckel) 8 Siehe den Abschnitt zum Ausbau.
7 Nockenwellen-Lagerdeckel 2 Siehe den Abschnitt zum Ausbau.
8 Clip 2 Siehe den Abschnitt zum Ausbau.
9 Auslass-Nockenwelle 1 Siehe den Abschnitt zum Ausbau.
10 Einlass-Nockenwelle 1 Siehe den Abschnitt zum Ausbau.

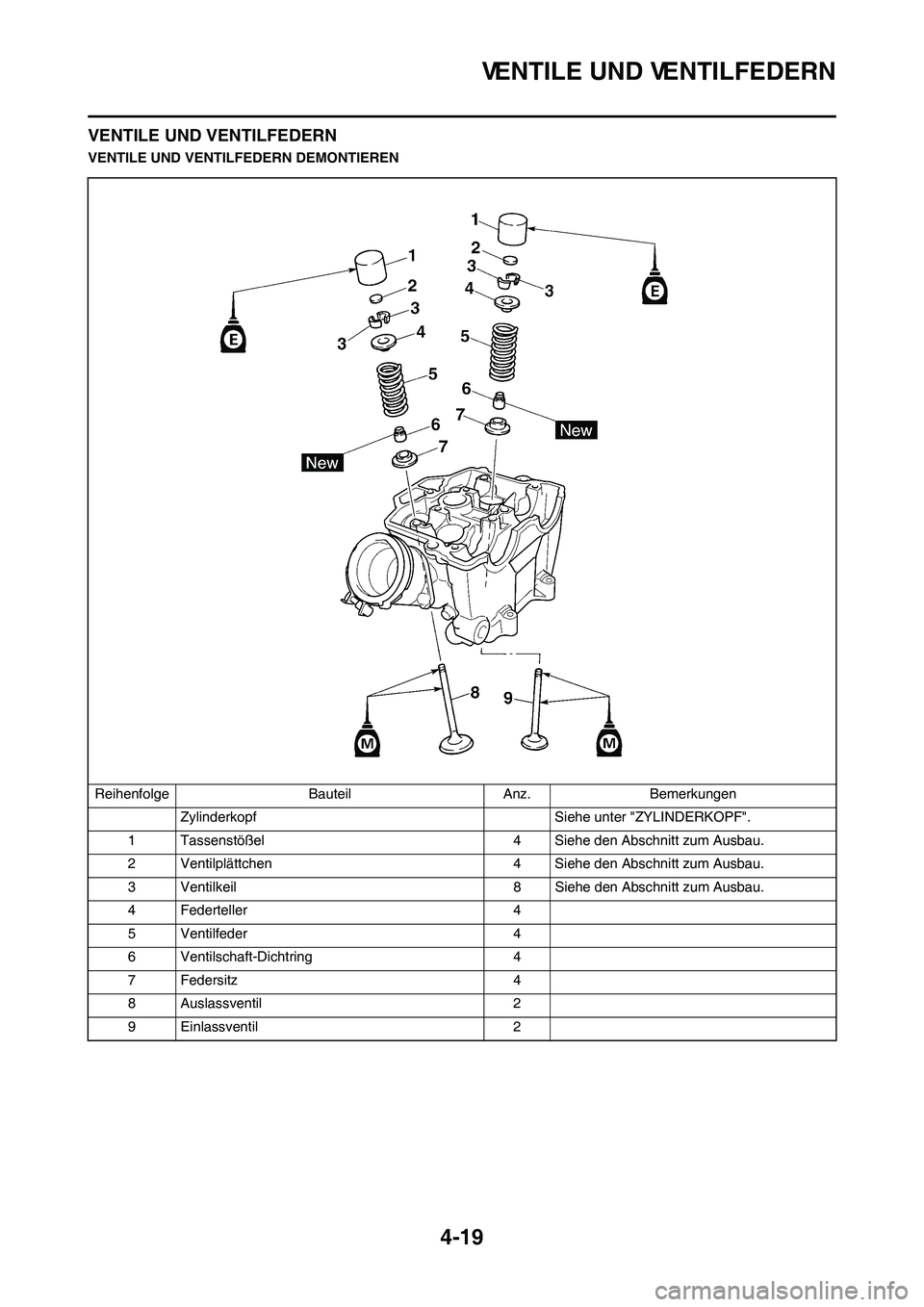

4-19
VENTILE UND VENTILFEDERN
VENTILE UND VENTILFEDERN
VENTILE UND VENTILFEDERN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Zylinderkopf Siehe unter "ZYLINDERKOPF".
1 Tassenstößel 4 Siehe den Abschnitt zum Ausbau.
2 Ventilplättchen 4 Siehe den Abschnitt zum Ausbau.
3 Ventilkeil 8 Siehe den Abschnitt zum Ausbau.
4 Federteller 4
5 Ventilfeder 4
6 Ventilschaft-Dichtring 4
7 Federsitz 4
8 Auslassventil 2
9 Einlassventil 2

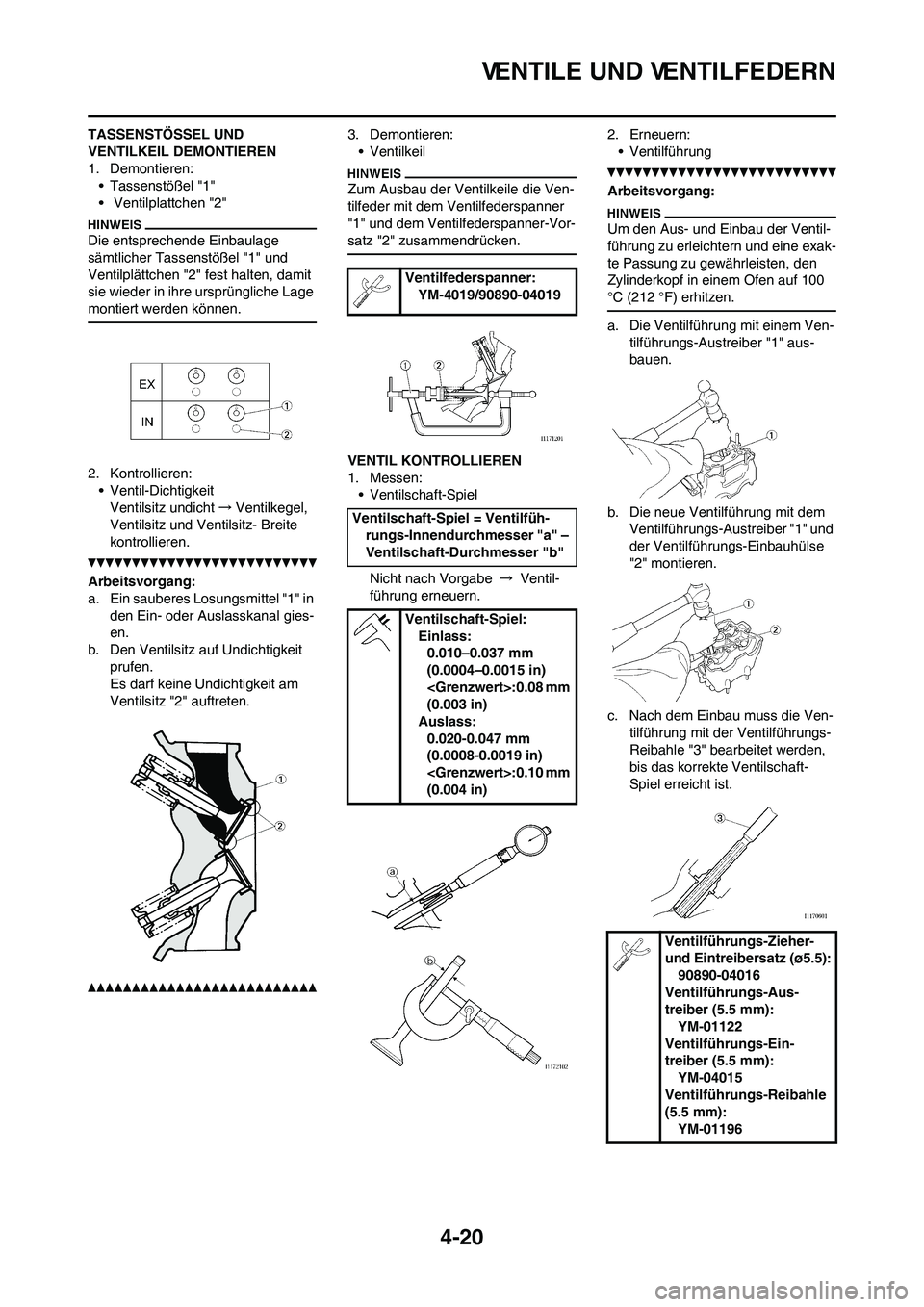

4-20
VENTILE UND VENTILFEDERN
TASSENSTÖSSEL UND
VENTILKEIL DEMONTIEREN
1. Demontieren:
• Tassenstößel "1"
• Ventilplattchen "2"
Die entsprechende Einbaulage
sämtlicher Tassenstößel "1" und
Ventilplättchen "2" fest halten, damit
sie wieder in ihre ursprüngliche Lage
montiert werden können.
2. Kontrollieren:
• Ventil-Dichtigkeit
Ventilsitz undicht→Ventilkegel,
Ventilsitz und Ventilsitz- Breite
kontrollieren.
Arbeitsvorgang:
a. Ein sauberes Losungsmittel "1" in
den Ein- oder Auslasskanal gies-
en.
b. Den Ventilsitz auf Undichtigkeit
prufen.
Es darf keine Undichtigkeit am
Ventilsitz "2" auftreten.
3. Demontieren:
• Ventilkeil
Zum Ausbau der Ventilkeile die Ven-
tilfeder mit dem Ventilfederspanner
"1" und dem Ventilfederspanner-Vor-
satz "2" zusammendrücken.
VENTIL KONTROLLIEREN
1. Messen:
• Ventilschaft-Spiel
Nicht nach Vorgabe → Ventil-
führung erneuern.2. Erneuern:
• Ventilführung
Arbeitsvorgang:
Um den Aus- und Einbau der Ventil-
führung zu erleichtern und eine exak-
te Passung zu gewährleisten, den
Zylinderkopf in einem Ofen auf 100
°C (212 °F) erhitzen.
a. Die Ventilführung mit einem Ven-
tilführungs-Austreiber "1" aus-
bauen.
b. Die neue Ventilführung mit dem
Ventilführungs-Austreiber "1" und
der Ventilführungs-Einbauhülse
"2" montieren.
c. Nach dem Einbau muss die Ven-
tilführung mit der Ventilführungs-
Reibahle "3" bearbeitet werden,
bis das korrekte Ventilschaft-
Spiel erreicht ist.
Ventilfederspanner:
YM-4019/90890-04019
Ventilschaft-Spiel = Ventilfüh-
rungs-Innendurchmesser "a" –
Ventilschaft-Durchmesser "b"
Ventilschaft-Spiel:
Einlass:
0.010–0.037 mm
(0.0004–0.0015 in)
:0.08 mm
(0.003 in)
Auslass:
0.020-0.047 mm
(0.0008-0.0019 in)
:0.10 mm
(0.004 in)
Ventilführungs-Zieher-
und Eintreibersatz (ø5.5):
90890-04016
Ventilführungs-Aus-
treiber (5.5 mm):
YM-01122
Ventilführungs-Ein-
treiber (5.5 mm):
YM-04015
Ventilführungs-Reibahle
(5.5 mm):
YM-01196

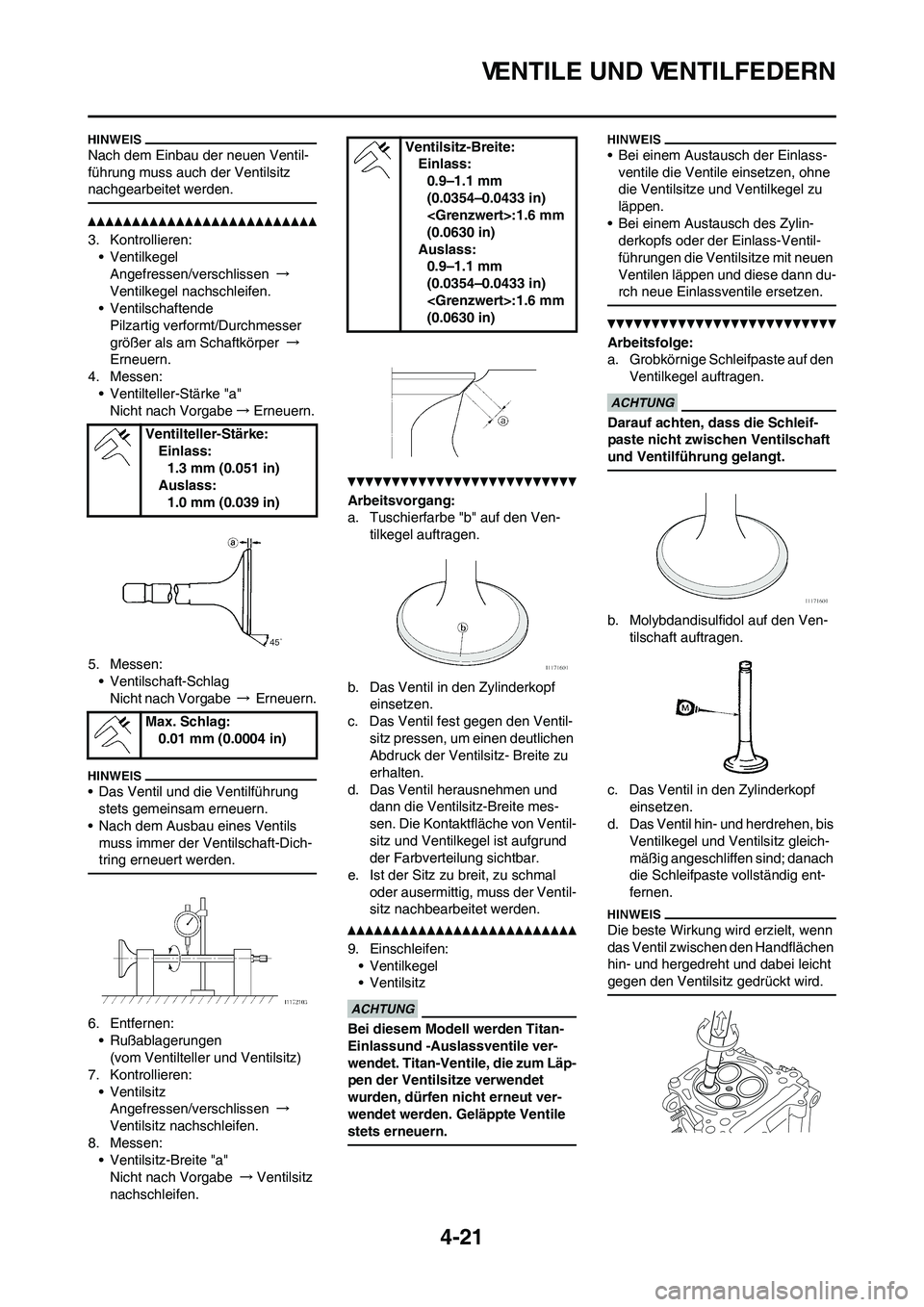

4-21
VENTILE UND VENTILFEDERN
Nach dem Einbau der neuen Ventil-
führung muss auch der Ventilsitz
nachgearbeitet werden.
3. Kontrollieren:
• Ventilkegel
Angefressen/verschlissen →
Ventilkegel nachschleifen.
• Ventilschaftende
Pilzartig verformt/Durchmesser
größer als am Schaftkörper →
Erneuern.
4. Messen:
• Ventilteller-Stärke "a"
Nicht nach Vorgabe→Erneuern.
5. Messen:
• Ventilschaft-Schlag
Nicht nach Vorgabe → Erneuern.
• Das Ventil und die Ventilführung
stets gemeinsam erneuern.
• Nach dem Ausbau eines Ventils
muss immer der Ventilschaft-Dich-
tring erneuert werden.
6. Entfernen:
• Rußablagerungen
(vom Ventilteller und Ventilsitz)
7. Kontrollieren:
• Ventilsitz
Angefressen/verschlissen →
Ventilsitz nachschleifen.
8. Messen:
• Ventilsitz-Breite "a"
Nicht nach Vorgabe →Ventilsitz
nachschleifen.
Arbeitsvorgang:
a. Tuschierfarbe "b" auf den Ven-
tilkegel auftragen.
b. Das Ventil in den Zylinderkopf
einsetzen.
c. Das Ventil fest gegen den Ventil-
sitz pressen, um einen deutlichen
Abdruck der Ventilsitz- Breite zu
erhalten.
d. Das Ventil herausnehmen und
dann die Ventilsitz-Breite mes-
sen. Die Kontaktfläche von Ventil-
sitz und Ventilkegel ist aufgrund
der Farbverteilung sichtbar.
e. Ist der Sitz zu breit, zu schmal
oder ausermittig, muss der Ventil-
sitz nachbearbeitet werden.
9. Einschleifen:
• Ventilkegel
• Ventilsitz
Bei diesem Modell werden Titan-
Einlassund -Auslassventile ver-
wendet. Titan-Ventile, die zum Läp-
pen der Ventilsitze verwendet
wurden, dürfen nicht erneut ver-
wendet werden. Geläppte Ventile
stets erneuern.
• Bei einem Austausch der Einlass-
ventile die Ventile einsetzen, ohne
die Ventilsitze und Ventilkegel zu
läppen.
• Bei einem Austausch des Zylin-
derkopfs oder der Einlass-Ventil-
führungen die Ventilsitze mit neuen
Ventilen läppen und diese dann du-
rch neue Einlassventile ersetzen.
Arbeitsfolge:
a. Grobkörnige Schleifpaste auf den
Ventilkegel auftragen.
Darauf achten, dass die Schleif-
paste nicht zwischen Ventilschaft
und Ventilführung gelangt.
b. Molybdandisulfidol auf den Ven-
tilschaft auftragen.
c. Das Ventil in den Zylinderkopf
einsetzen.
d. Das Ventil hin- und herdrehen, bis
Ventilkegel und Ventilsitz gleich-
mäßig angeschliffen sind; danach
die Schleifpaste vollständig ent-
fernen.
Die beste Wirkung wird erzielt, wenn
das Ventil zwischen den Handflächen
hin- und hergedreht und dabei leicht
gegen den Ventilsitz gedrückt wird.
Ventilteller-Stärke:
Einlass:
1.3 mm (0.051 in)
Auslass:
1.0 mm (0.039 in)
Max. Schlag:
0.01 mm (0.0004 in)
Ventilsitz-Breite:
Einlass:
0.9–1.1 mm
(0.0354–0.0433 in)
:1.6 mm
(0.0630 in)
Auslass:
0.9–1.1 mm
(0.0354–0.0433 in)
:1.6 mm
(0.0630 in)

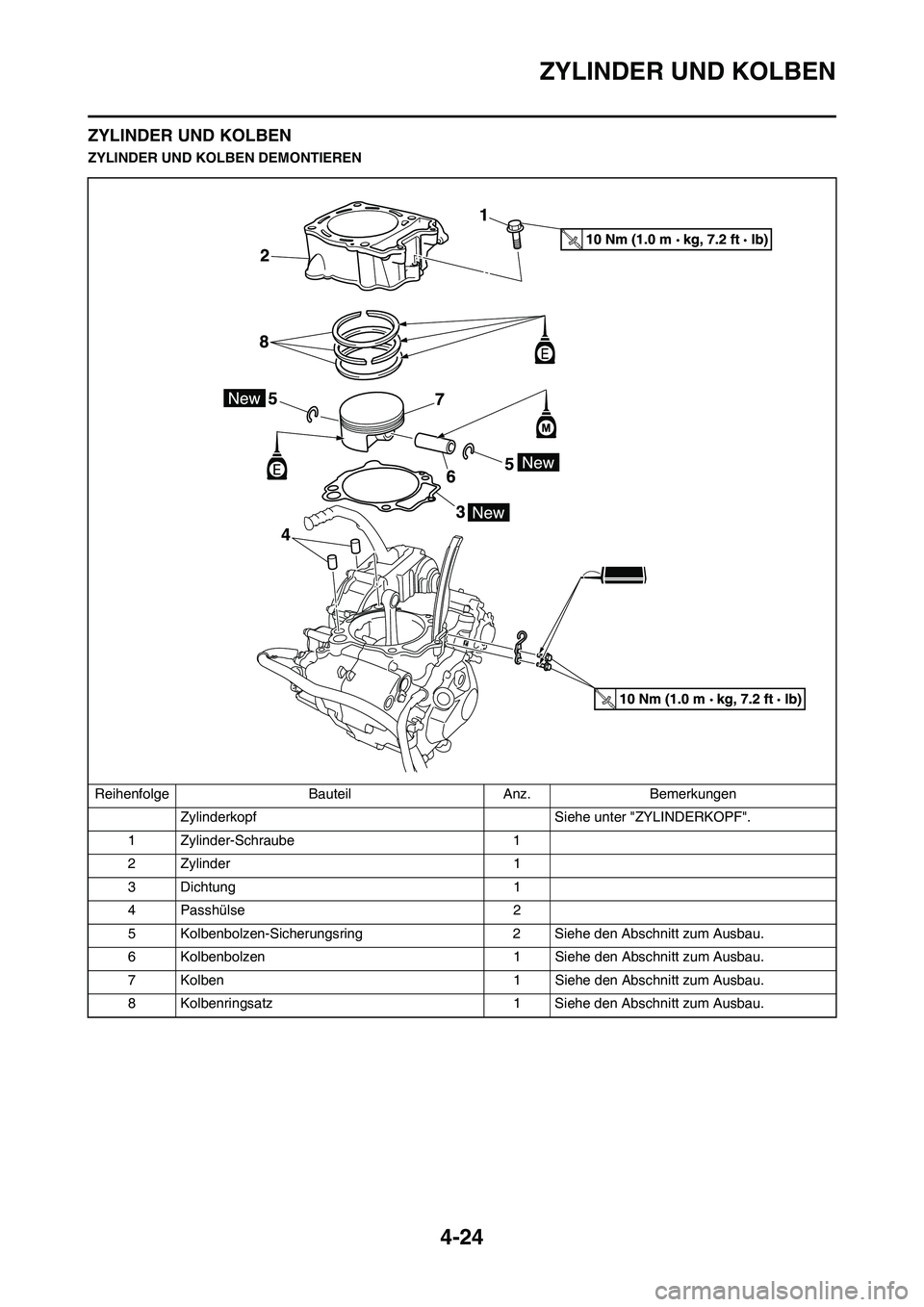

4-24
ZYLINDER UND KOLBEN
ZYLINDER UND KOLBEN
ZYLINDER UND KOLBEN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Zylinderkopf Siehe unter "ZYLINDERKOPF".
1 Zylinder-Schraube 1
2 Zylinder 1
3 Dichtung 1
4 Passhülse 2
5 Kolbenbolzen-Sicherungsring 2 Siehe den Abschnitt zum Ausbau.
6 Kolbenbolzen 1 Siehe den Abschnitt zum Ausbau.
7 Kolben 1 Siehe den Abschnitt zum Ausbau.
8 Kolbenringsatz 1 Siehe den Abschnitt zum Ausbau.

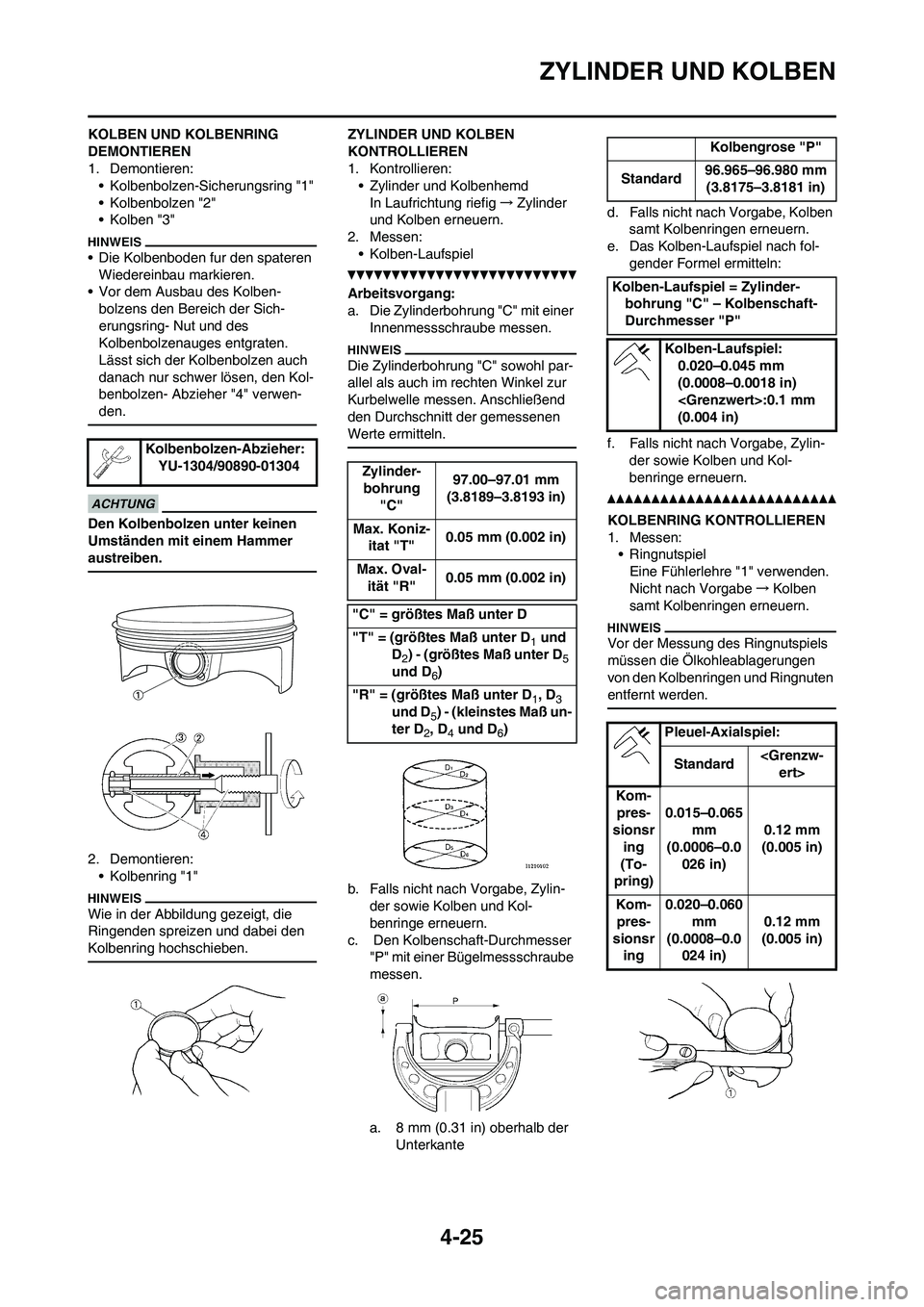

4-25
ZYLINDER UND KOLBEN
KOLBEN UND KOLBENRING
DEMONTIEREN
1. Demontieren:
• Kolbenbolzen-Sicherungsring "1"
• Kolbenbolzen "2"
• Kolben "3"
• Die Kolbenboden fur den spateren
Wiedereinbau markieren.
• Vor dem Ausbau des Kolben-
bolzens den Bereich der Sich-
erungsring- Nut und des
Kolbenbolzenauges entgraten.
Lässt sich der Kolbenbolzen auch
danach nur schwer lösen, den Kol-
benbolzen- Abzieher "4" verwen-
den.
Den Kolbenbolzen unter keinen
Umständen mit einem Hammer
austreiben.
2. Demontieren:
• Kolbenring "1"
Wie in der Abbildung gezeigt, die
Ringenden spreizen und dabei den
Kolbenring hochschieben.
ZYLINDER UND KOLBEN
KONTROLLIEREN
1. Kontrollieren:
• Zylinder und Kolbenhemd
In Laufrichtung riefig→Zylinder
und Kolben erneuern.
2. Messen:
• Kolben-Laufspiel
Arbeitsvorgang:
a. Die Zylinderbohrung "C" mit einer
Innenmessschraube messen.
Die Zylinderbohrung "C" sowohl par-
allel als auch im rechten Winkel zur
Kurbelwelle messen. Anschließend
den Durchschnitt der gemessenen
Werte ermitteln.
b. Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kol-
benringe erneuern.
c. Den Kolbenschaft-Durchmesser
"P" mit einer Bügelmessschraube
messen.
a. 8 mm (0.31 in) oberhalb der
Unterkanted. Falls nicht nach Vorgabe, Kolben
samt Kolbenringen erneuern.
e. Das Kolben-Laufspiel nach fol-
gender Formel ermitteln:
f. Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kol-
benringe erneuern.
KOLBENRING KONTROLLIEREN
1. Messen:
• Ringnutspiel
Eine Fühlerlehre "1" verwenden.
Nicht nach Vorgabe→Kolben
samt Kolbenringen erneuern.
Vor der Messung des Ringnutspiels
müssen die Ölkohleablagerungen
von den Kolbenringen und Ringnuten
entfernt werden.
Kolbenbolzen-Abzieher:
YU-1304/90890-01304
Zylinder-
bohrung
"C"97.00–97.01 mm
(3.8189–3.8193 in)
Max. Koniz-
itat "T"0.05 mm (0.002 in)
Max. Oval-
ität "R"0.05 mm (0.002 in)
"C" = größtes Maß unter D
"T" = (größtes Maß unter D
1 und
D
2) - (größtes Maß unter D5
und D
6)
"R" = (größtes Maß unter D
1, D3
und D
5) - (kleinstes Maß un-
ter D
2, D4 und D6)
Kolbengrose "P"
Standard96.965–96.980 mm
(3.8175–3.8181 in)
Kolben-Laufspiel = Zylinder-
bohrung "C" – Kolbenschaft-
Durchmesser "P"
Kolben-Laufspiel:
0.020–0.045 mm
(0.0008–0.0018 in)
:0.1 mm
(0.004 in)
Pleuel-Axialspiel:
Standard ert>
Kom-
pres-
sionsr
ing
(To-
pring)0.015–0.065
mm
(0.0006–0.0
026 in)0.12 mm
(0.005 in)
Kom-
pres-
sionsr
ing0.020–0.060
mm
(0.0008–0.0
024 in)0.12 mm
(0.005 in)
