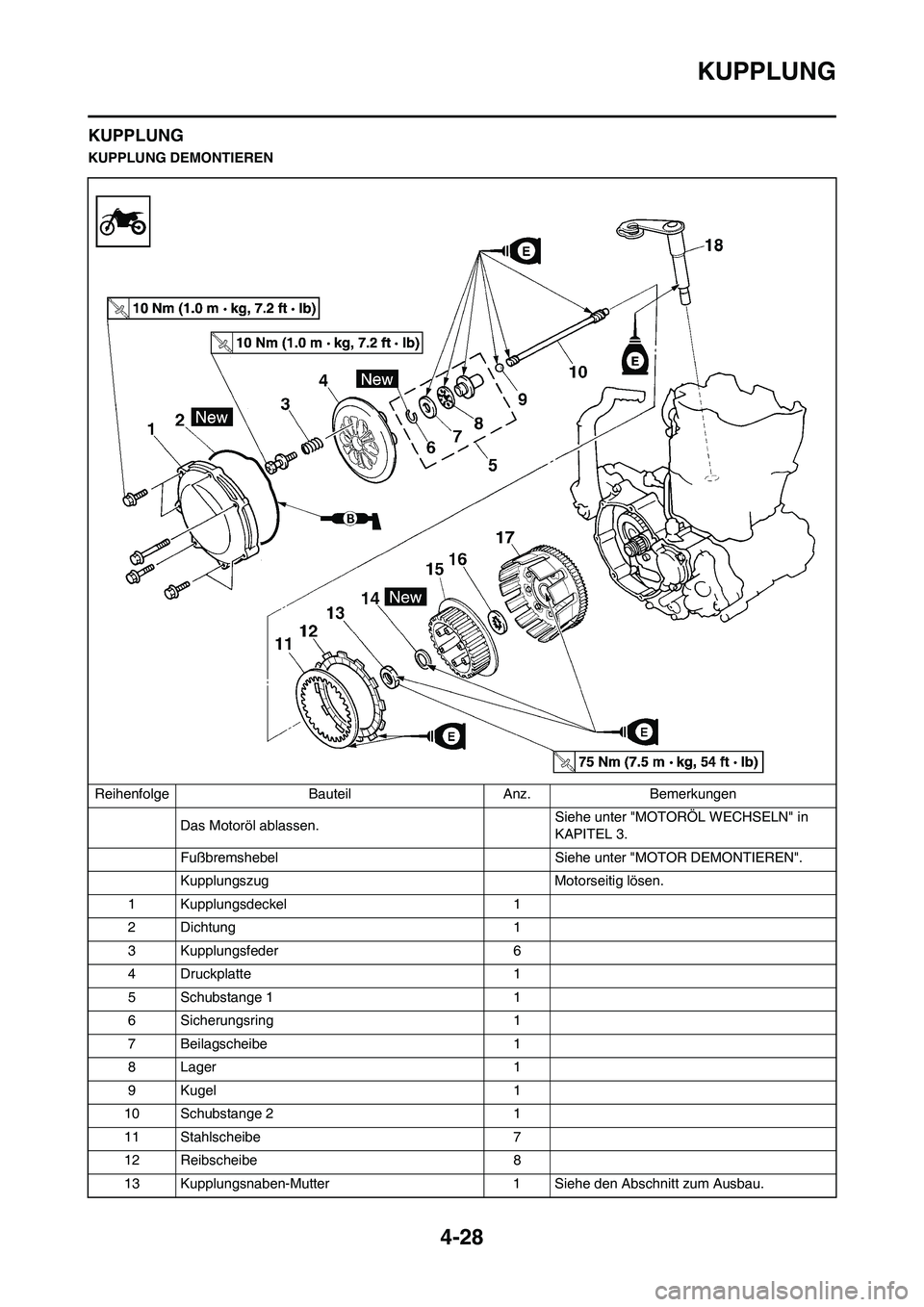

2010 YAMAHA YZ450F USB

4-28
KUPPLUNG
KUPPLUNG
KUPPLUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Kupplungszug Motorseitig lösen.
1 Kupplungsdeckel 1
2 Dichtung 1
3 Kupplungsfeder 6
4 Druckplatte 1
5 Schubstange 1 1
6 Sicherungsring 1
7 Beilagscheibe 1
8 Lager 1
9 Kugel 1
10 Schubstange 2 1
11 Stahlscheibe 7
12 Reibscheibe 8
13 Kupplungsnaben-Mutter 1 Siehe den Abschnitt zum Ausbau.

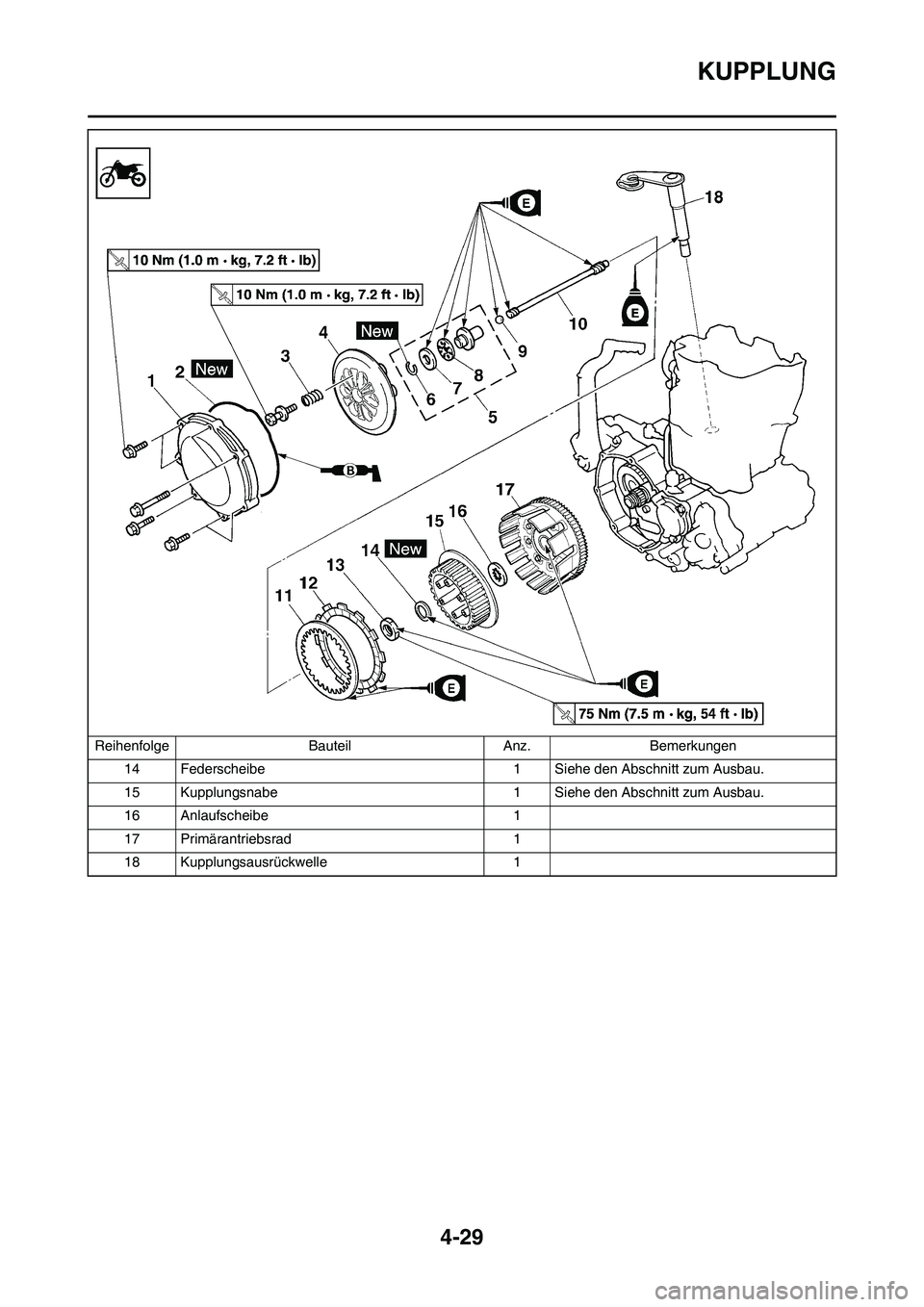

4-29
KUPPLUNG
14 Federscheibe 1 Siehe den Abschnitt zum Ausbau.
15 Kupplungsnabe 1 Siehe den Abschnitt zum Ausbau.
16 Anlaufscheibe 1
17 Primärantriebsrad 1
18 Kupplungsausrückwelle 1 Reihenfolge Bauteil Anz. Bemerkungen

4-32
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Motorschutz rechts Siehe unter "MOTOR DEMONTIEREN".
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter "KÜHLFLÜSSIGKEIT WECH-
SELN".
Auspuffrohr Siehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER".
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Kupplungsdeckel Siehe unter "KUPPLUNG".
1 Olfilter-Gehausedeckel 1
2 Ölfiltereinsatz 1
3 Kühlerrohr 1
4 Wasserpumpengehäuse 1
5 Passhülse 2
6 Kickstarterhebel 1
7 Kurbelgehäusedeckel rechts 1
8 Dichtung 1

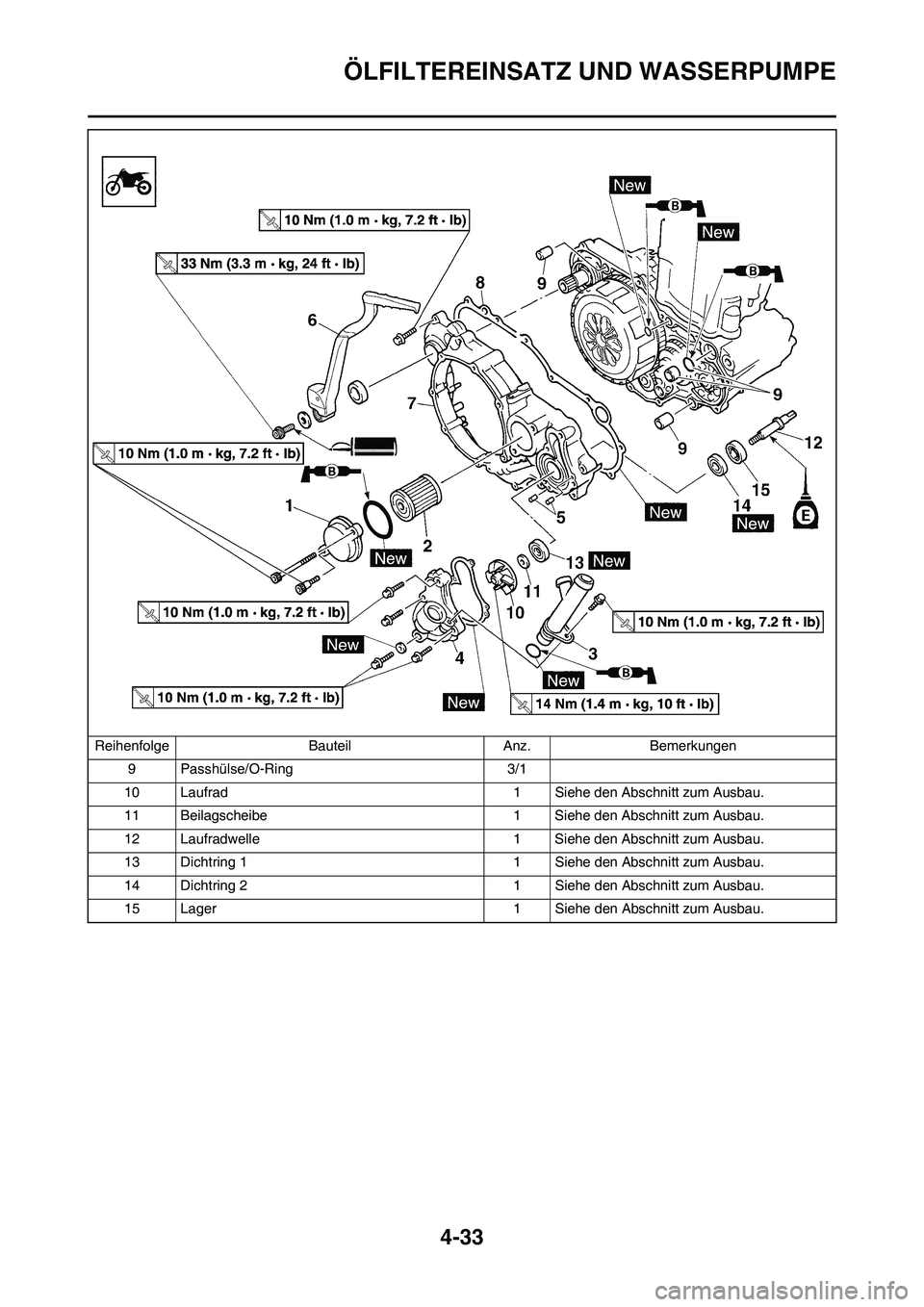

4-33
ÖLFILTEREINSATZ UND WASSERPUMPE
9 Passhülse/O-Ring 3/1
10 Laufrad 1 Siehe den Abschnitt zum Ausbau.
11 Beilagscheibe 1 Siehe den Abschnitt zum Ausbau.
12 Laufradwelle 1 Siehe den Abschnitt zum Ausbau.
13 Dichtring 1 1 Siehe den Abschnitt zum Ausbau.
14 Dichtring 2 1 Siehe den Abschnitt zum Ausbau.
15 Lager 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

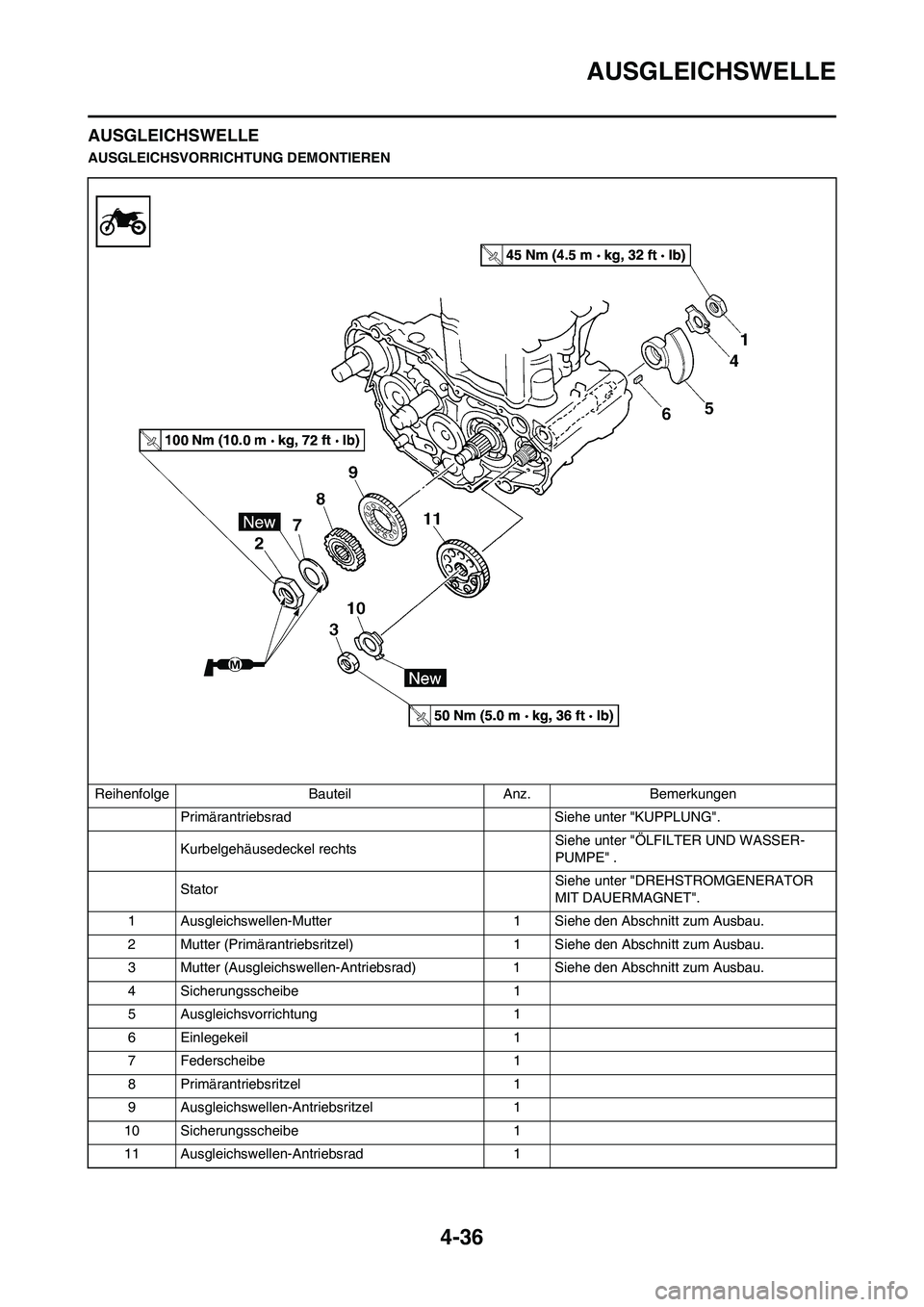

4-36
AUSGLEICHSWELLE
AUSGLEICHSWELLE
AUSGLEICHSVORRICHTUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Primärantriebsrad Siehe unter "KUPPLUNG".
Kurbelgehäusedeckel rechts Siehe unter "ÖLFILTER UND WASSER-
PUMPE" .
Stator Siehe unter "DREHSTROMGENERATOR
MIT DAUERMAGNET".
1 Ausgleichswellen-Mutter 1 Siehe den Abschnitt zum Ausbau.
2 Mutter (Primärantriebsritzel) 1 Siehe den Abschnitt zum Ausbau.
3 Mutter (Ausgleichswellen-Antriebsrad) 1 Siehe den Abschnitt zum Ausbau.
4 Sicherungsscheibe 1
5 Ausgleichsvorrichtung 1
6 Einlegekeil 1
7 Federscheibe 1
8 Primärantriebsritzel 1
9 Ausgleichswellen-Antriebsritzel 1
10 Sicherungsscheibe 1
11 Ausgleichswellen-Antriebsrad 1

4-41
KICKHEBELWELLE UND SCHALTWELLE
KICKHEBELWELLE UND SCHALTWELLE
KICKSTARTERWELLE UND SCHALTWELLE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Ölpumpe Siehe unter "OLPUMPE".
1 Kickstarter-Zwischenrad 1
2 Kickhebelwelle 1 Siehe den Abschnitt zum Ausbau.
3 Federführung 1
4 Torsionsfeder 1
5 Klinkenrad 1
6 Kickstarter-Ritzel 1
7 Kickhebelwelle 1
8 Beilagscheibe 1
9 Fußschalthebel 1
10 Schaltwelle 1
11 Distanzhülse 1
12 Torsionsfeder 1
13 Rolle 1
14 Schaltführung 1 Siehe den Abschnitt zum Ausbau.
15 Schaltklinke komplett 1 Siehe den Abschnitt zum Ausbau.
16 Schaltklinke 1

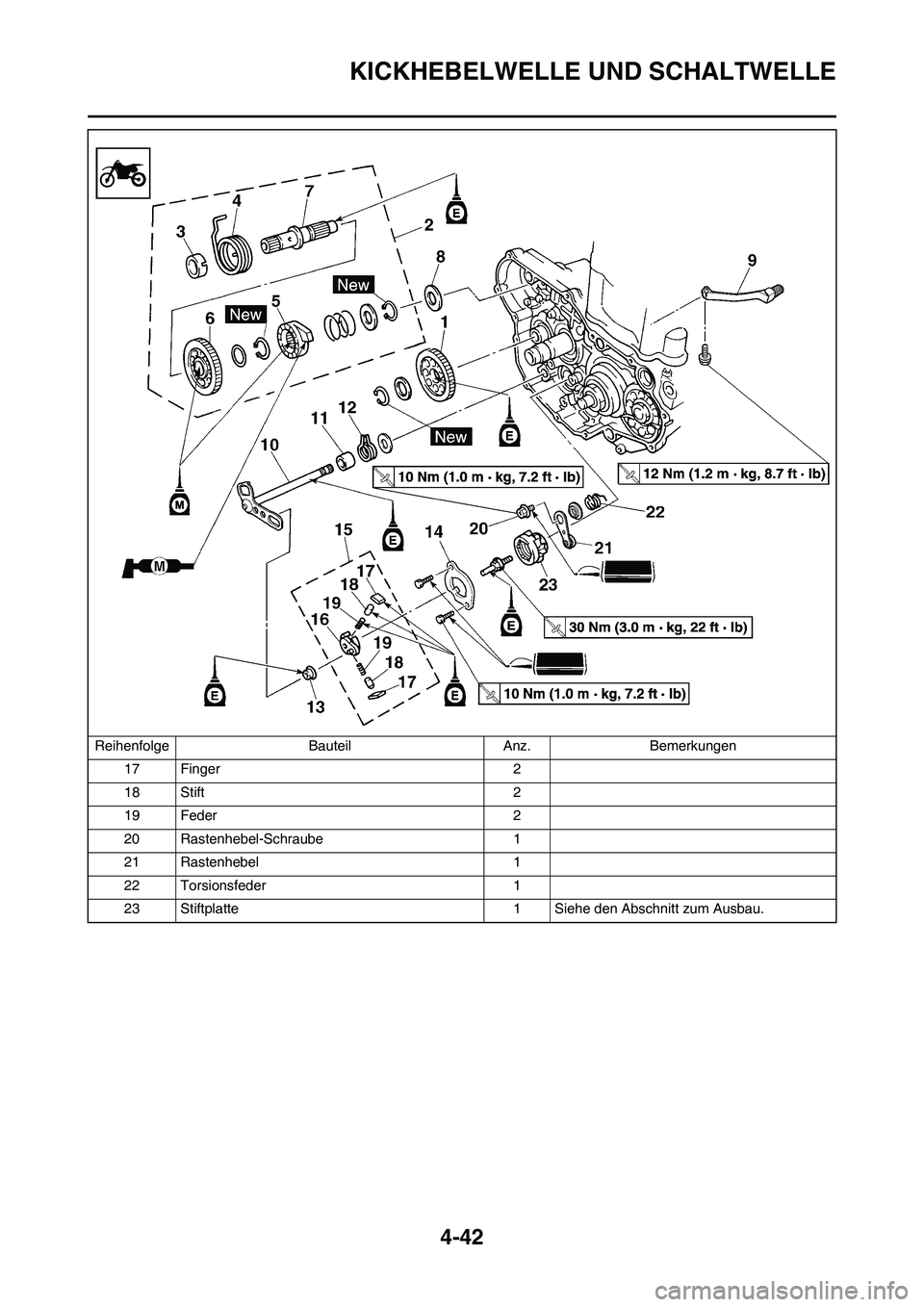

4-42
KICKHEBELWELLE UND SCHALTWELLE
17 Finger 2
18 Stift 2
19 Feder 2
20 Rastenhebel-Schraube 1
21 Rastenhebel 1
22 Torsionsfeder 1
23 Stiftplatte 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

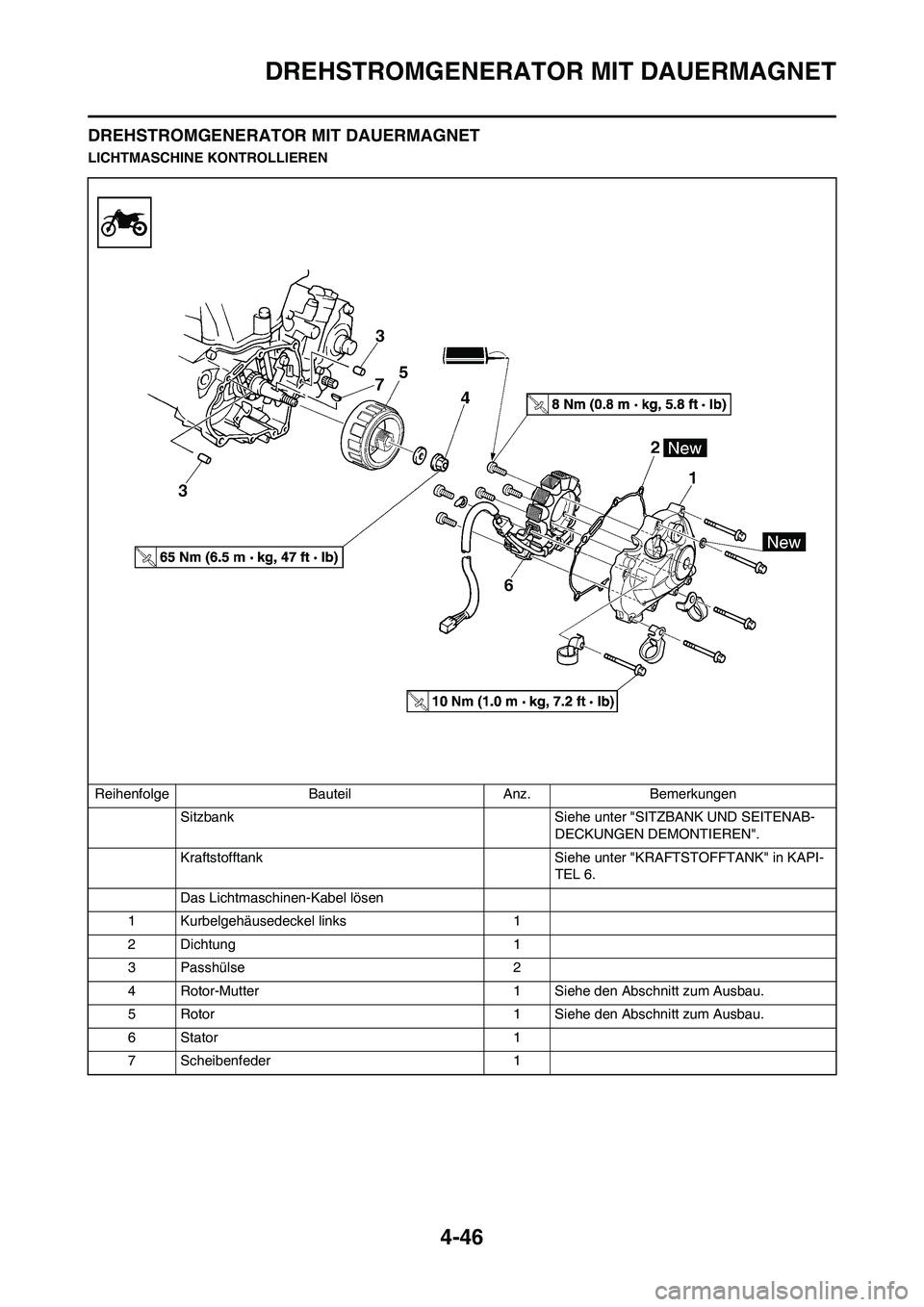

4-46
DREHSTROMGENERATOR MIT DAUERMAGNET
DREHSTROMGENERATOR MIT DAUERMAGNET
LICHTMASCHINE KONTROLLIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Sitzbank Siehe unter "SITZBANK UND SEITENAB-
DECKUNGEN DEMONTIEREN".
Kraftstofftank Siehe unter "KRAFTSTOFFTANK" in KAPI-
TEL 6.
Das Lichtmaschinen-Kabel lösen
1 Kurbelgehäusedeckel links 1
2 Dichtung 1
3 Passhülse 2
4 Rotor-Mutter 1 Siehe den Abschnitt zum Ausbau.
5 Rotor 1 Siehe den Abschnitt zum Ausbau.
6 Stator 1
7 Scheibenfeder 1
