Page 154 of 236

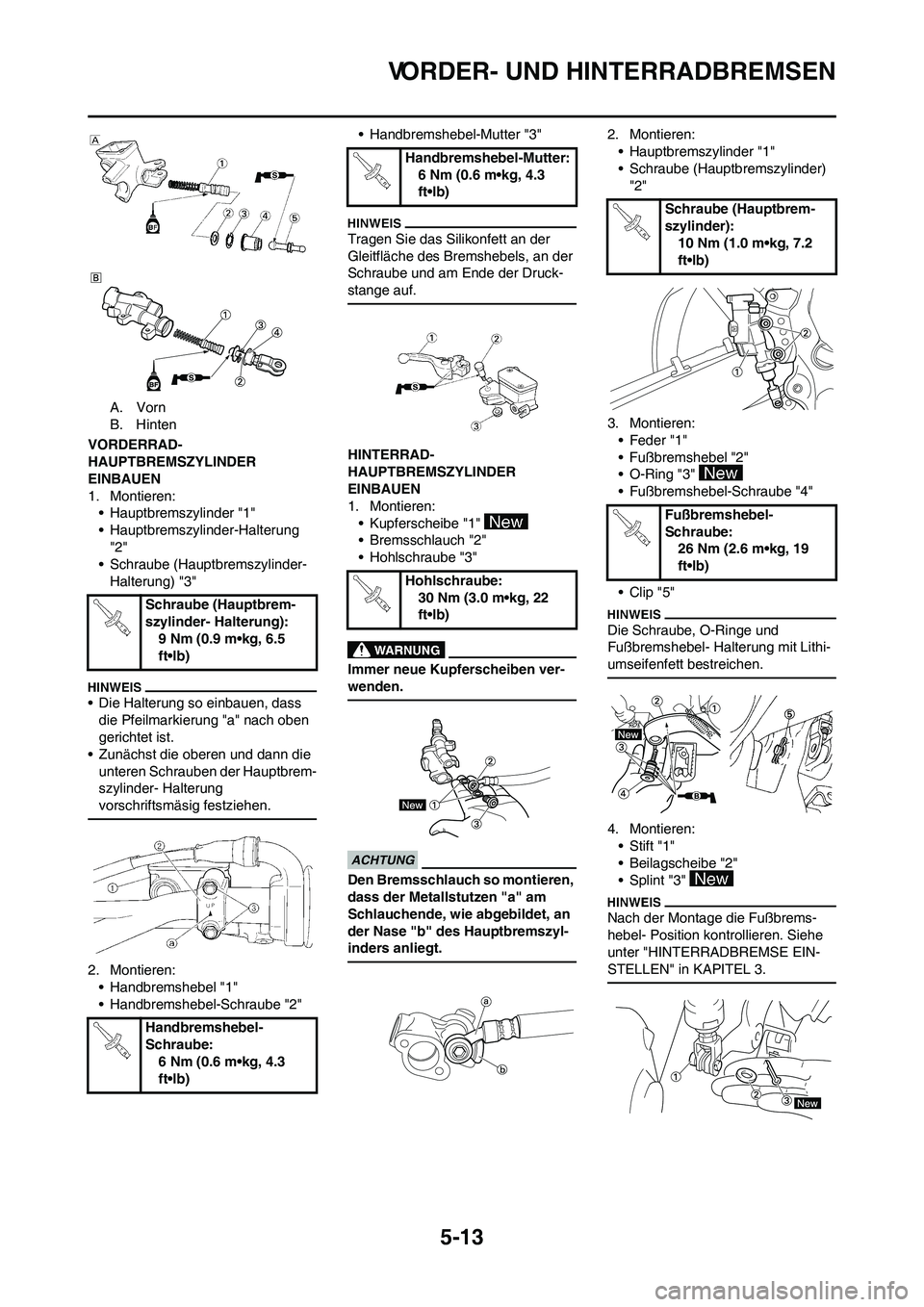

5-13
VORDER- UND HINTERRADBREMSEN
A. Vorn
B. Hinten
VORDERRAD-
HAUPTBREMSZYLINDER
EINBAUEN
1. Montieren:
• Hauptbremszylinder "1"
• Hauptbremszylinder-Halterung
"2"
• Schraube (Hauptbremszylinder-
Halterung) "3"
• Die Halterung so einbauen, dass
die Pfeilmarkierung "a" nach oben
gerichtet ist.
• Zunächst die oberen und dann die
unteren Schrauben der Hauptbrem-
szylinder- Halterung
vorschriftsmäsig festziehen.
2. Montieren:
• Handbremshebel "1"
• Handbremshebel-Schraube "2"• Handbremshebel-Mutter "3"
Tragen Sie das Silikonfett an der
Gleitfläche des Bremshebels, an der
Schraube und am Ende der Druck-
stange auf.
HINTERRAD-
HAUPTBREMSZYLINDER
EINBAUEN
1. Montieren:
• Kupferscheibe "1"
• Bremsschlauch "2"
• Hohlschraube "3"
Immer neue Kupferscheiben ver-
wenden.
Den Bremsschlauch so montieren,
dass der Metallstutzen "a" am
Schlauchende, wie abgebildet, an
der Nase "b" des Hauptbremszyl-
inders anliegt.
2. Montieren:
• Hauptbremszylinder "1"
• Schraube (Hauptbremszylinder)
"2"
3. Montieren:
• Feder "1"
• Fußbremshebel "2"
• O-Ring "3"
• Fußbremshebel-Schraube "4"
• Clip "5"
Die Schraube, O-Ringe und
Fußbremshebel- Halterung mit Lithi-
umseifenfett bestreichen.
4. Montieren:
• Stift "1"
• Beilagscheibe "2"
• Splint "3"
Nach der Montage die Fußbrems-
hebel- Position kontrollieren. Siehe
unter "HINTERRADBREMSE EIN-
STELLEN" in KAPITEL 3.
Schraube (Hauptbrem-
szylinder- Halterung):
9 Nm (0.9 m•kg, 6.5
ft•lb)
Handbremshebel-
Schraube:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Handbremshebel-Mutter:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Hohlschraube:
30 Nm (3.0 m•kg, 22
ft•lb)
Schraube (Hauptbrem-
szylinder):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Fußbremshebel-
Schraube:
26 Nm (2.6 m•kg, 19
ft•lb)
Page 157 of 236

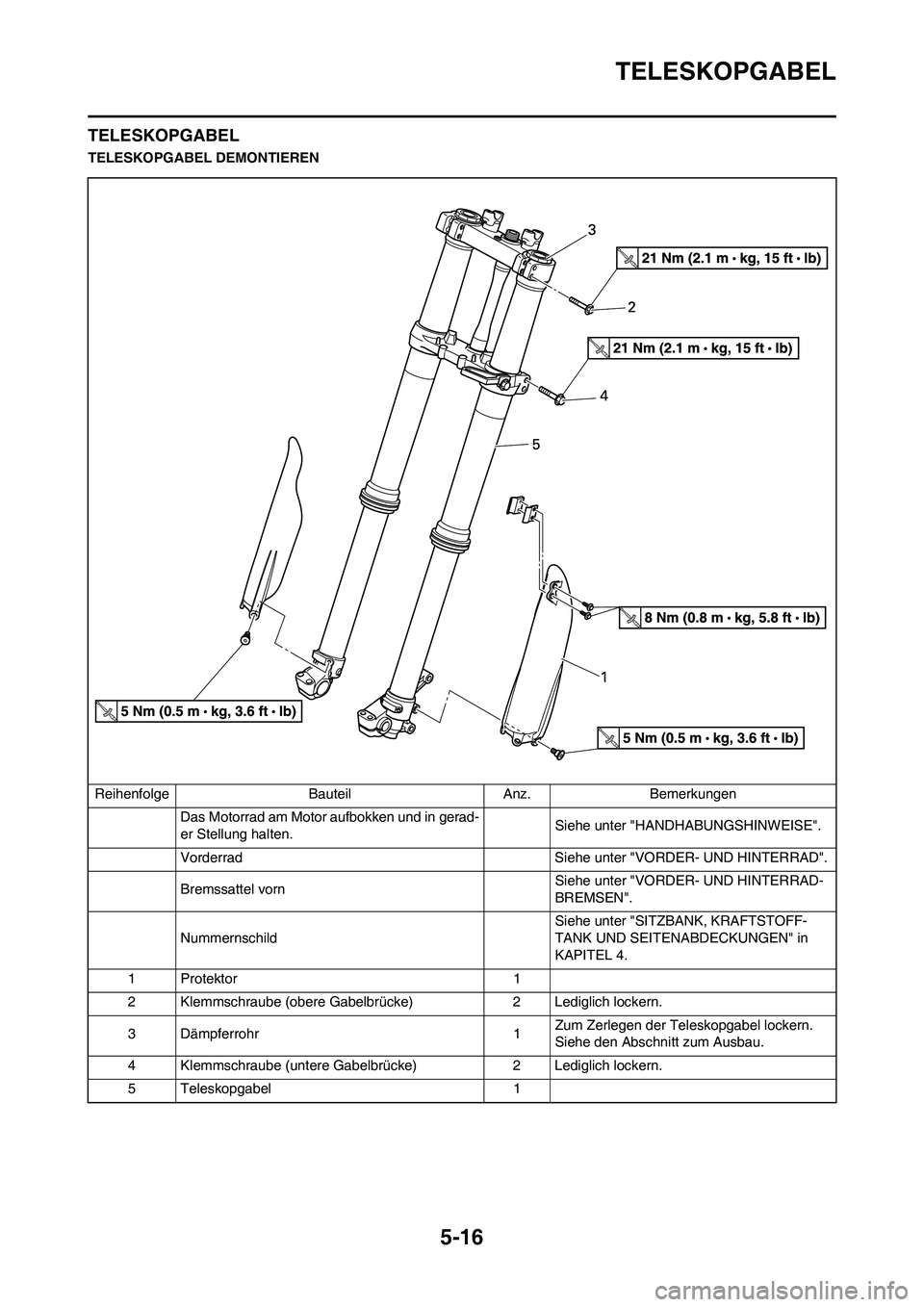

5-16
TELESKOPGABEL
TELESKOPGABEL
TELESKOPGABEL DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Vorderrad Siehe unter "VORDER- UND HINTERRAD".
Bremssattel vorn Siehe unter "VORDER- UND HINTERRAD-
BREMSEN".
NummernschildSiehe unter "SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN" in
KAPITEL 4.
1 Protektor 1
2 Klemmschraube (obere Gabelbrücke) 2 Lediglich lockern.
3 Dämpferrohr 1Zum Zerlegen der Teleskopgabel lockern.
Siehe den Abschnitt zum Ausbau.
4 Klemmschraube (untere Gabelbrücke) 2 Lediglich lockern.
5 Teleskopgabel 1
Page 158 of 236
5-17
TELESKOPGABEL
TELESKOPGABEL ZERLEGEN
Reihenfolge Bauteil Anz. Bemerkungen
1 Federvorspannring 1Das Gabelöl ablassen. Siehe den Abschnitt
zum Ausbau.
2 Gabelfeder 1
3 Staubschutzring 1 Siehe den Abschnitt zum Ausbau.
4 Sicherungsring 1 Siehe den Abschnitt zum Ausbau.
5 Gleitrohr 1 Siehe den Abschnitt zum Ausbau.
6 Standrohr 1
7 Kolbenbuchse 1
8 Gleitbuchse 1
9 Dichtring-Beilagscheibe 1
10 Dichtring 1
11 Gabelventil 1Das Gabelöl ablassen. Siehe den Abschnitt
zum Ausbau.
12 Dämpferrohr 1Das Gabelöl ablassen. Siehe den Abschnitt
zum Ausbau.
Page 159 of 236

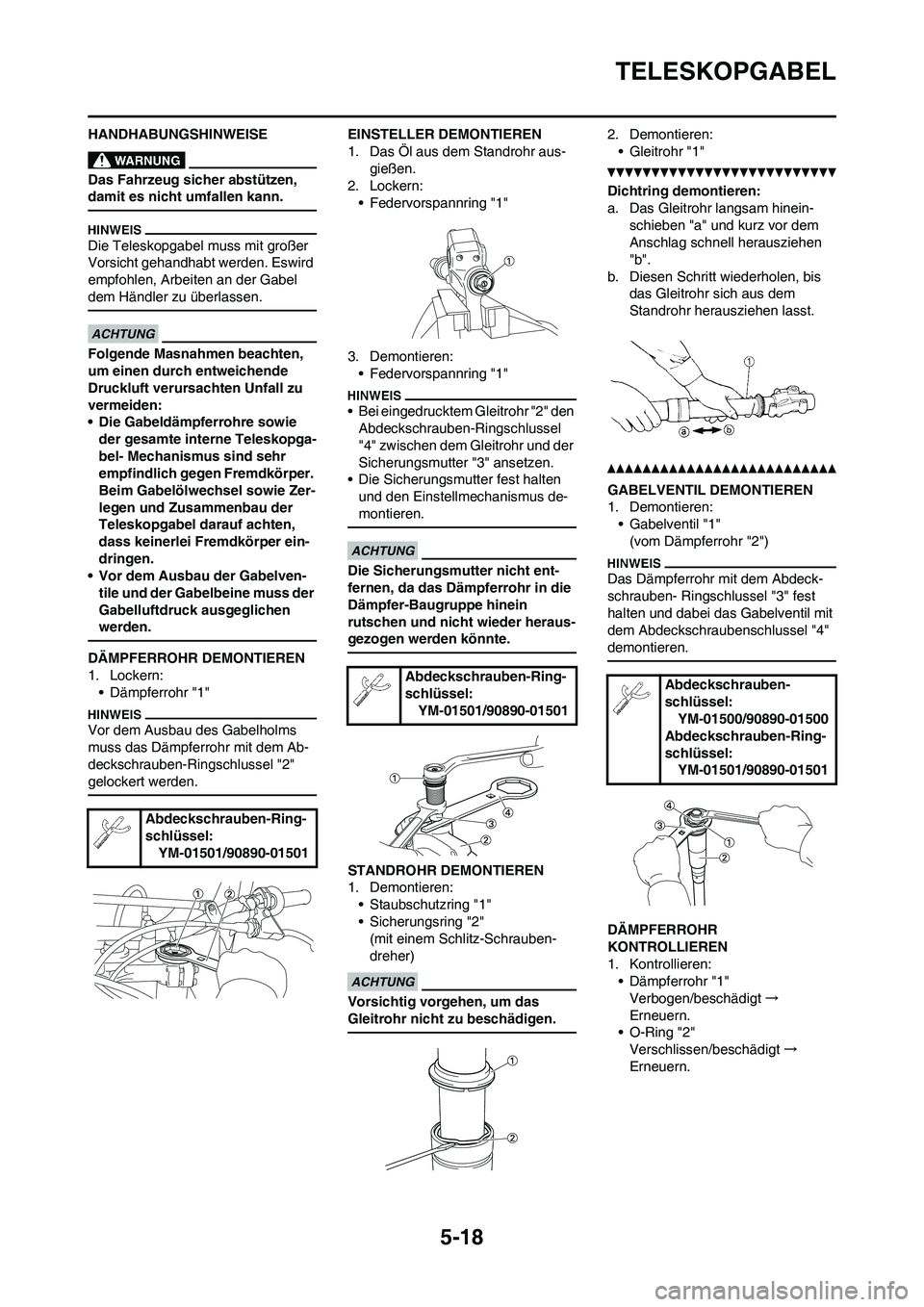

5-18
TELESKOPGABEL
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
Die Teleskopgabel muss mit großer
Vorsicht gehandhabt werden. Eswird
empfohlen, Arbeiten an der Gabel
dem Händler zu überlassen.
Folgende Masnahmen beachten,
um einen durch entweichende
Druckluft verursachten Unfall zu
vermeiden:
• Die Gabeldämpferrohre sowie
der gesamte interne Teleskopga-
bel- Mechanismus sind sehr
empfindlich gegen Fremdkörper.
Beim Gabelölwechsel sowie Zer-
legen und Zusammenbau der
Teleskopgabel darauf achten,
dass keinerlei Fremdkörper ein-
dringen.
• Vor dem Ausbau der Gabelven-
tile und der Gabelbeine muss der
Gabelluftdruck ausgeglichen
werden.
DÄMPFERROHR DEMONTIEREN
1. Lockern:
• Dämpferrohr "1"
Vor dem Ausbau des Gabelholms
muss das Dämpferrohr mit dem Ab-
deckschrauben-Ringschlussel "2"
gelockert werden.
EINSTELLER DEMONTIEREN
1. Das Öl aus dem Standrohr aus-
gießen.
2. Lockern:
• Federvorspannring "1"
3. Demontieren:
• Federvorspannring "1"
• Bei eingedrucktem Gleitrohr "2" den
Abdeckschrauben-Ringschlussel
"4" zwischen dem Gleitrohr und der
Sicherungsmutter "3" ansetzen.
• Die Sicherungsmutter fest halten
und den Einstellmechanismus de-
montieren.
Die Sicherungsmutter nicht ent-
fernen, da das Dämpferrohr in die
Dämpfer-Baugruppe hinein
rutschen und nicht wieder heraus-
gezogen werden könnte.
STANDROHR DEMONTIEREN
1. Demontieren:
• Staubschutzring "1"
• Sicherungsring "2"
(mit einem Schlitz-Schrauben-
dreher)
Vorsichtig vorgehen, um das
Gleitrohr nicht zu beschädigen.
2. Demontieren:
• Gleitrohr "1"
Dichtring demontieren:
a. Das Gleitrohr langsam hinein-
schieben "a" und kurz vor dem
Anschlag schnell herausziehen
"b".
b. Diesen Schritt wiederholen, bis
das Gleitrohr sich aus dem
Standrohr herausziehen lasst.
GABELVENTIL DEMONTIEREN
1. Demontieren:
• Gabelventil "1"
(vom Dämpferrohr "2")
Das Dämpferrohr mit dem Abdeck-
schrauben- Ringschlussel "3" fest
halten und dabei das Gabelventil mit
dem Abdeckschraubenschlussel "4"
demontieren.
DÄMPFERROHR
KONTROLLIEREN
1. Kontrollieren:
• Dämpferrohr "1"
Verbogen/beschädigt→
Erneuern.
• O-Ring "2"
Verschlissen/beschädigt→
Erneuern. Abdeckschrauben-Ring-
schlüssel:
YM-01501/90890-01501
Abdeckschrauben-Ring-
schlüssel:
YM-01501/90890-01501Abdeckschrauben-
schlüssel:
YM-01500/90890-01500
Abdeckschrauben-Ring-
schlüssel:
YM-01501/90890-01501
Page 165 of 236

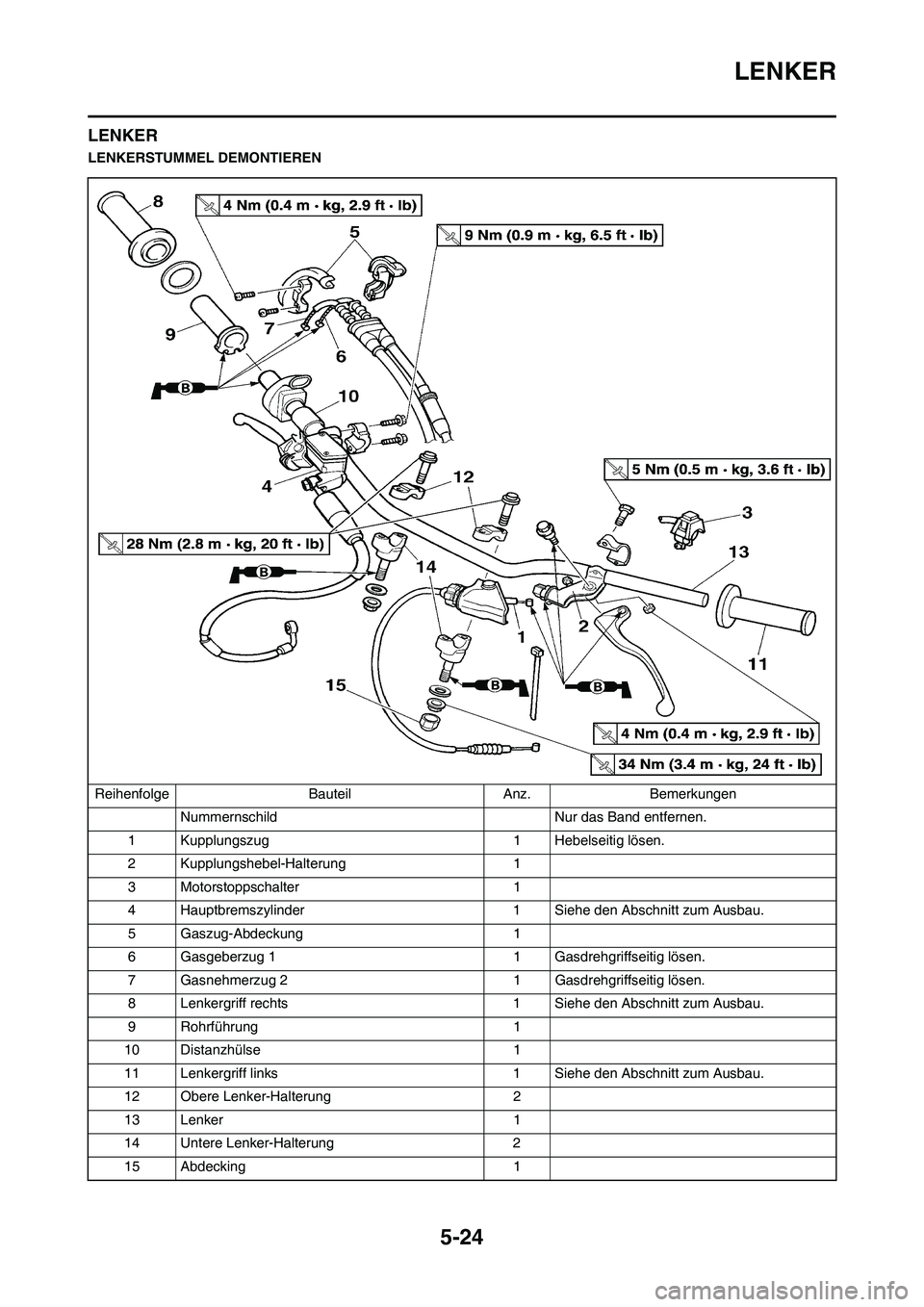

5-24
LENKER
LENKER
LENKERSTUMMEL DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Nummernschild Nur das Band entfernen.
1 Kupplungszug 1 Hebelseitig lösen.
2 Kupplungshebel-Halterung 1
3 Motorstoppschalter 1
4 Hauptbremszylinder 1 Siehe den Abschnitt zum Ausbau.
5 Gaszug-Abdeckung 1
6 Gasgeberzug 1 1 Gasdrehgriffseitig lösen.
7 Gasnehmerzug 2 1 Gasdrehgriffseitig lösen.
8 Lenkergriff rechts 1 Siehe den Abschnitt zum Ausbau.
9 Rohrführung 1
10 Distanzhülse 1
11 Lenkergriff links 1 Siehe den Abschnitt zum Ausbau.
12 Obere Lenker-Halterung 2
13 Lenker 1
14 Untere Lenker-Halterung 2
15 Abdecking 1
Page 169 of 236

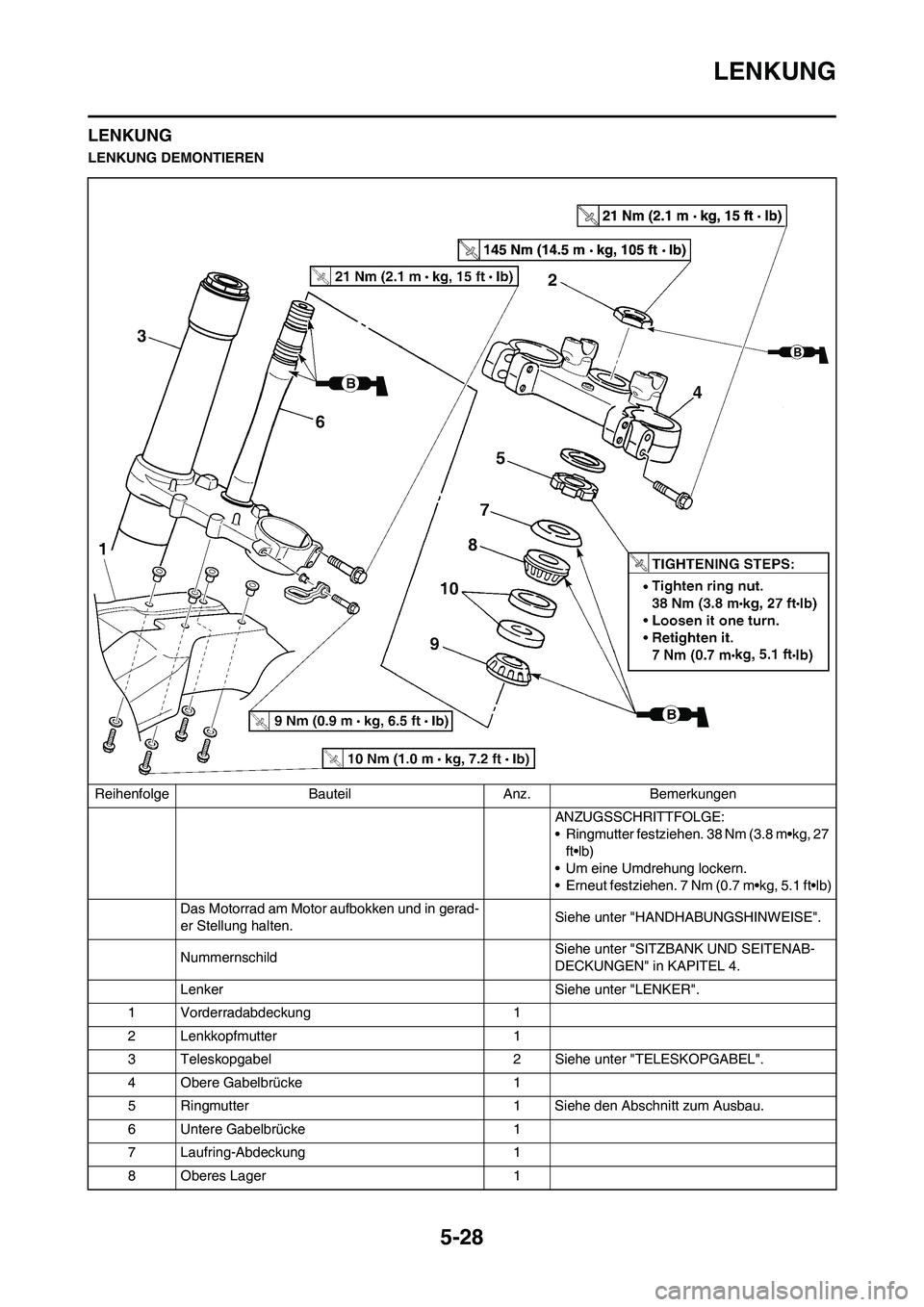

5-28
LENKUNG
LENKUNG
LENKUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
ANZUGSSCHRITTFOLGE:
• Ringmutter festziehen. 38 Nm (3.8 m•kg, 27
ft•lb)
• Um eine Umdrehung lockern.
• Erneut festziehen. 7 Nm (0.7 m•kg, 5.1 ft•lb)
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
NummernschildSiehe unter "SITZBANK UND SEITENAB-
DECKUNGEN" in KAPITEL 4.
Lenker Siehe unter "LENKER".
1 Vorderradabdeckung 1
2 Lenkkopfmutter 1
3 Teleskopgabel 2 Siehe unter "TELESKOPGABEL".
4 Obere Gabelbrücke 1
5 Ringmutter 1 Siehe den Abschnitt zum Ausbau.
6 Untere Gabelbrücke 1
7 Laufring-Abdeckung 1
8 Oberes Lager 1
Page 170 of 236

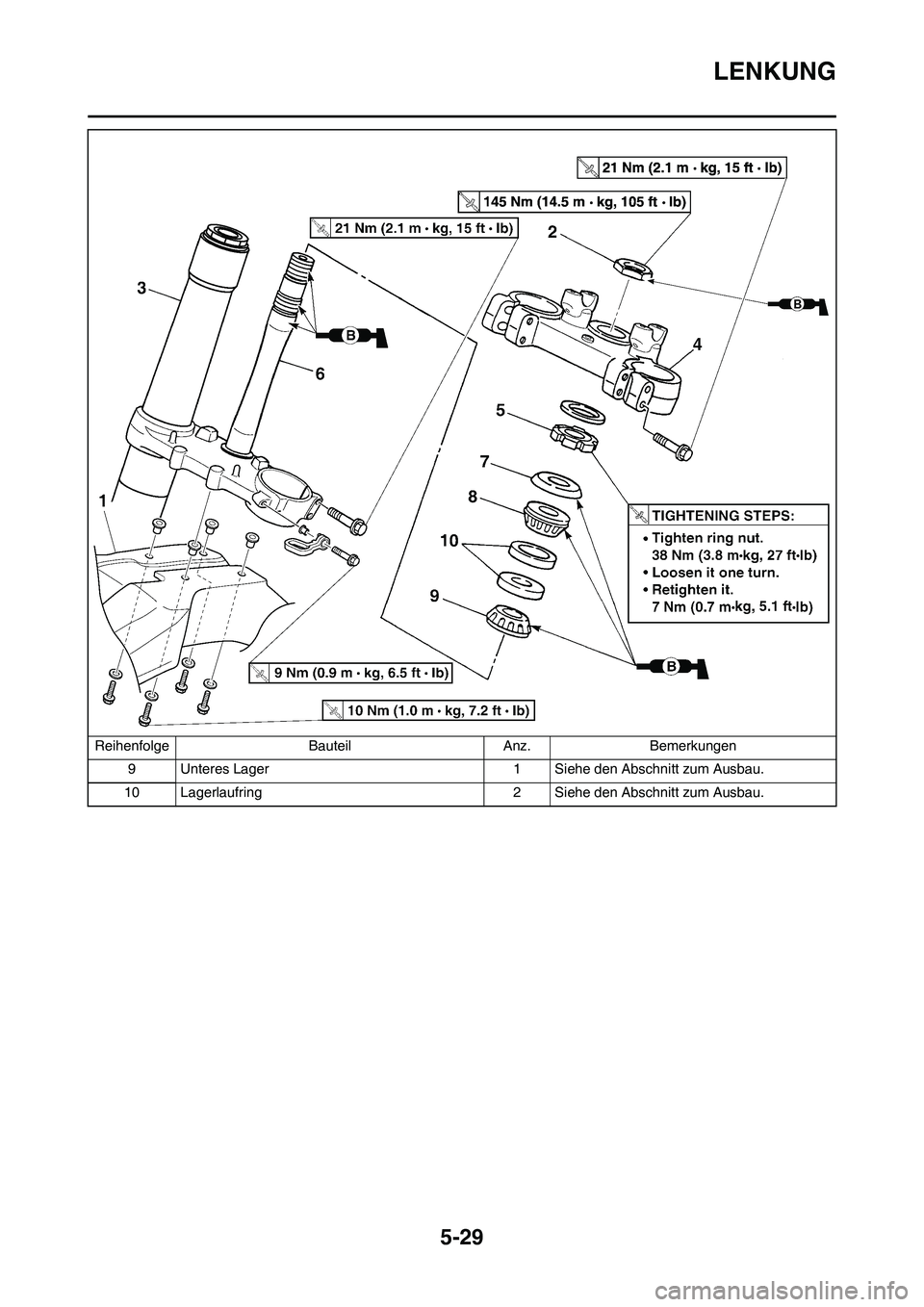

5-29
LENKUNG
9 Unteres Lager 1 Siehe den Abschnitt zum Ausbau.
10 Lagerlaufring 2 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen
Page 173 of 236

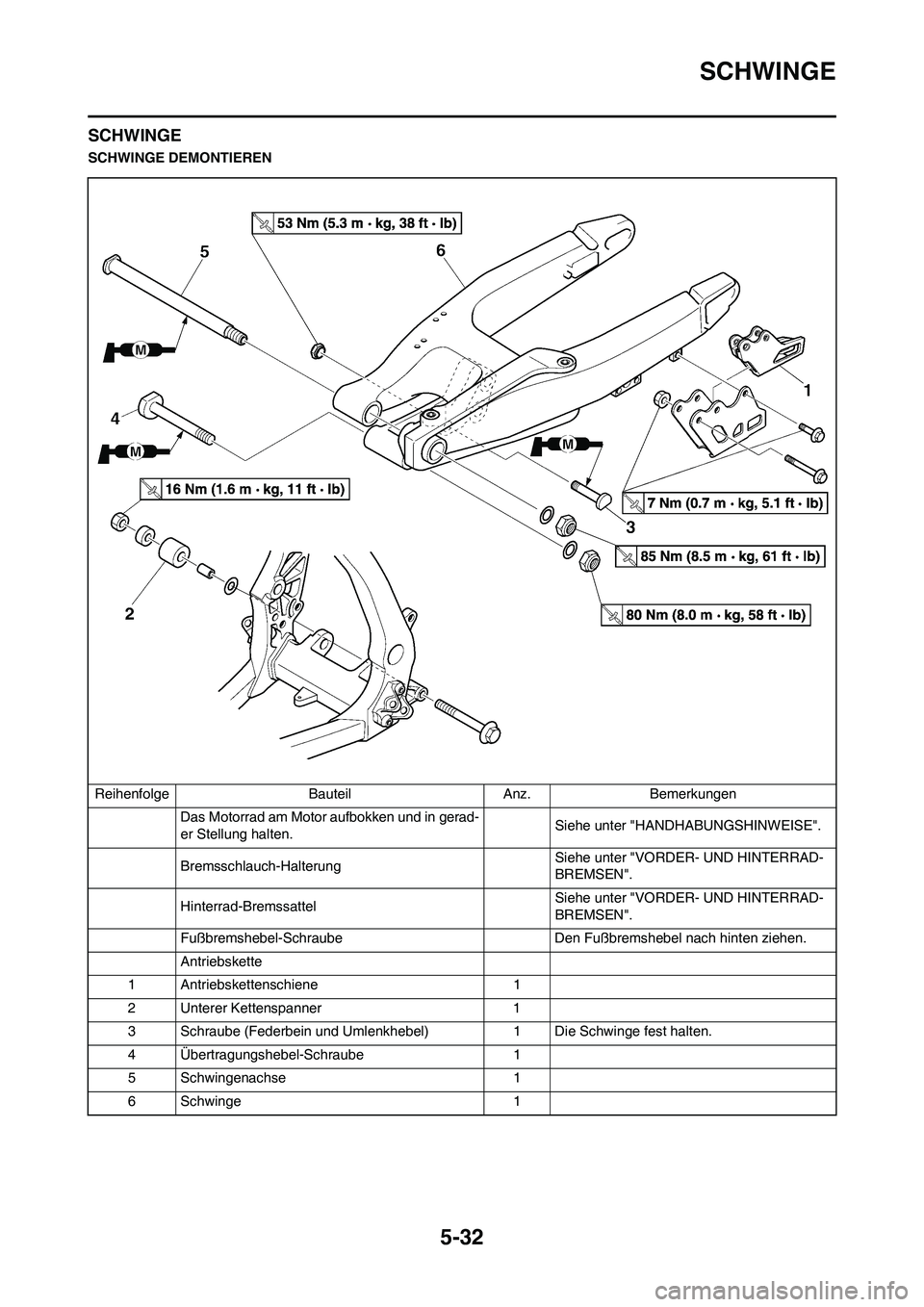

5-32
SCHWINGE
SCHWINGE
SCHWINGE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Bremsschlauch-Halterung Siehe unter "VORDER- UND HINTERRAD-
BREMSEN".
Hinterrad-BremssattelSiehe unter "VORDER- UND HINTERRAD-
BREMSEN".
Fußbremshebel-Schraube Den Fußbremshebel nach hinten ziehen.
Antriebskette
1 Antriebskettenschiene 1
2 Unterer Kettenspanner 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
4 Übertragungshebel-Schraube 1
5 Schwingenachse 1
6 Schwinge 1
