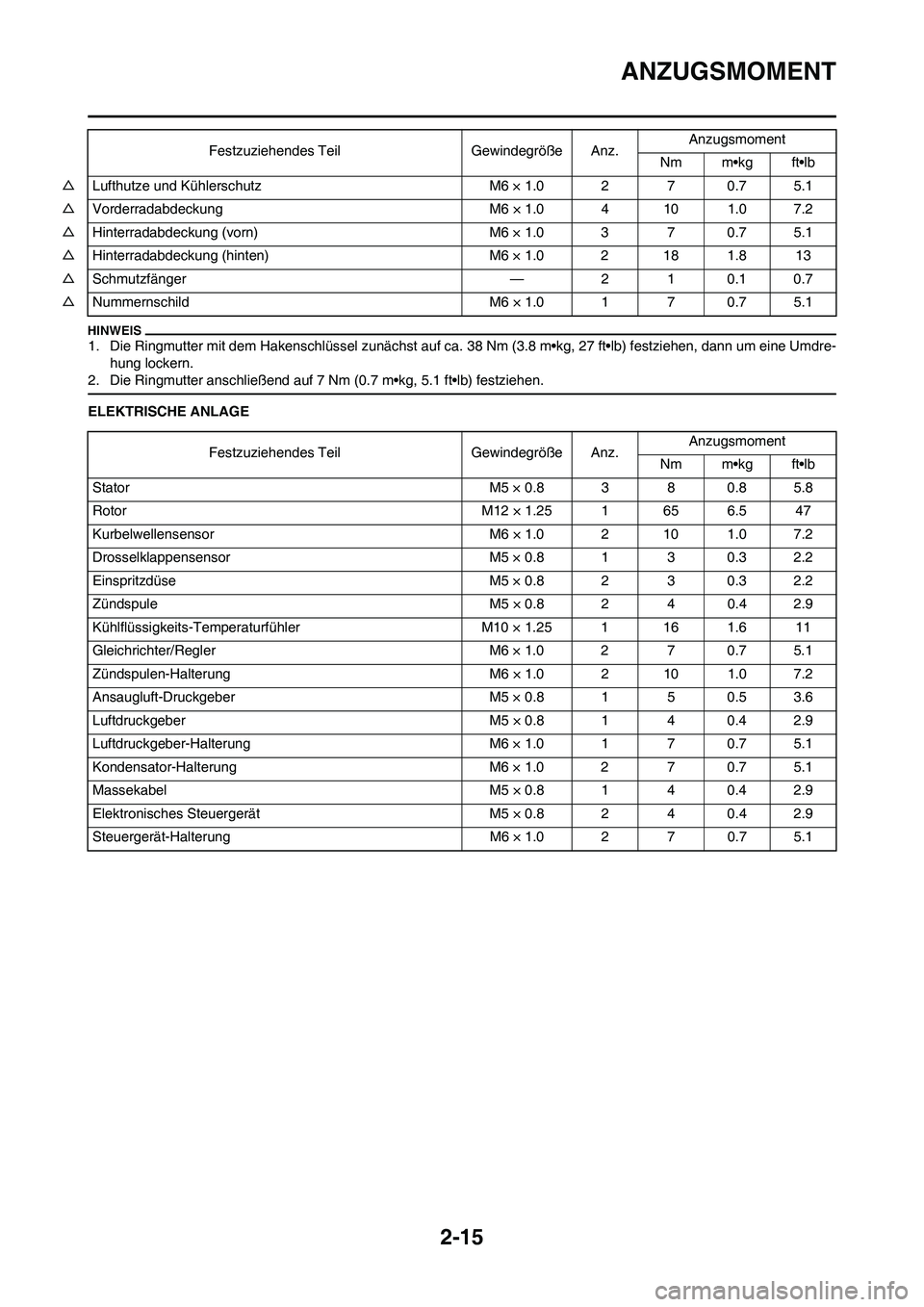

2-15
ANZUGSMOMENT
1. Die Ringmutter mit dem Hakenschlüssel zunächst auf ca. 38 Nm (3.8 m•kg, 27 ft•lb) festziehen, dann um eine Umdre-
hung lockern.
2. Die Ringmutter anschließend auf 7 Nm (0.7 m•kg, 5.1 ft•lb) festziehen.
ELEKTRISCHE ANLAGE △Lufthutze und Kühlerschutz M6 × 1.0 2 7 0.7 5.1
△Vorderradabdeckung M6 × 1.0 4 10 1.0 7.2
△Hinterradabdeckung (vorn) M6 × 1.0 3 7 0.7 5.1
△Hinterradabdeckung (hinten) M6 × 1.0 2 18 1.8 13
△Schmutzfänger — 2 1 0.1 0.7
△Nummernschild M6 × 1.0 1 7 0.7 5.1Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
Stator M5 × 0.8 3 8 0.8 5.8
Rotor M12 × 1.25 1 65 6.5 47
Kurbelwellensensor M6 × 1.0 2 10 1.0 7.2
Drosselklappensensor M5 × 0.8 1 3 0.3 2.2
Einspritzdüse M5 × 0.8 2 3 0.3 2.2
Zündspule M5 × 0.8 2 4 0.4 2.9
Kühlflüssigkeits-Temperaturfühler M10 × 1.25 1 16 1.6 11
Gleichrichter/Regler M6 × 1.0 2 7 0.7 5.1
Zündspulen-Halterung M6 × 1.0 2 10 1.0 7.2
Ansaugluft-Druckgeber M5 × 0.8 1 5 0.5 3.6
Luftdruckgeber M5 × 0.8 1 4 0.4 2.9
Luftdruckgeber-Halterung M6 × 1.0 1 7 0.7 5.1
Kondensator-Halterung M6 × 1.0 2 7 0.7 5.1
Massekabel M5 × 0.8 1 4 0.4 2.9
Elektronisches Steuergerät M5 × 0.8 2 4 0.4 2.9
Steuergerät-HalterungM6 × 1.0 2 7 0.7 5.1

5-16
TELESKOPGABEL
TELESKOPGABEL
TELESKOPGABEL DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Vorderrad Siehe unter "VORDER- UND HINTERRAD".
Bremssattel vorn Siehe unter "VORDER- UND HINTERRAD-
BREMSEN".
NummernschildSiehe unter "SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN" in
KAPITEL 4.
1 Protektor 1
2 Klemmschraube (obere Gabelbrücke) 2 Lediglich lockern.
3 Dämpferrohr 1Zum Zerlegen der Teleskopgabel lockern.
Siehe den Abschnitt zum Ausbau.
4 Klemmschraube (untere Gabelbrücke) 2 Lediglich lockern.
5 Teleskopgabel 1

5-28
LENKUNG
LENKUNG
LENKUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
ANZUGSSCHRITTFOLGE:
• Ringmutter festziehen. 38 Nm (3.8 m•kg, 27
ft•lb)
• Um eine Umdrehung lockern.
• Erneut festziehen. 7 Nm (0.7 m•kg, 5.1 ft•lb)
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
NummernschildSiehe unter "SITZBANK UND SEITENAB-
DECKUNGEN" in KAPITEL 4.
Lenker Siehe unter "LENKER".
1 Vorderradabdeckung 1
2 Lenkkopfmutter 1
3 Teleskopgabel 2 Siehe unter "TELESKOPGABEL".
4 Obere Gabelbrücke 1
5 Ringmutter 1 Siehe den Abschnitt zum Ausbau.
6 Untere Gabelbrücke 1
7 Laufring-Abdeckung 1
8 Oberes Lager 1
