2010 YAMAHA YZ450F USB

1-19

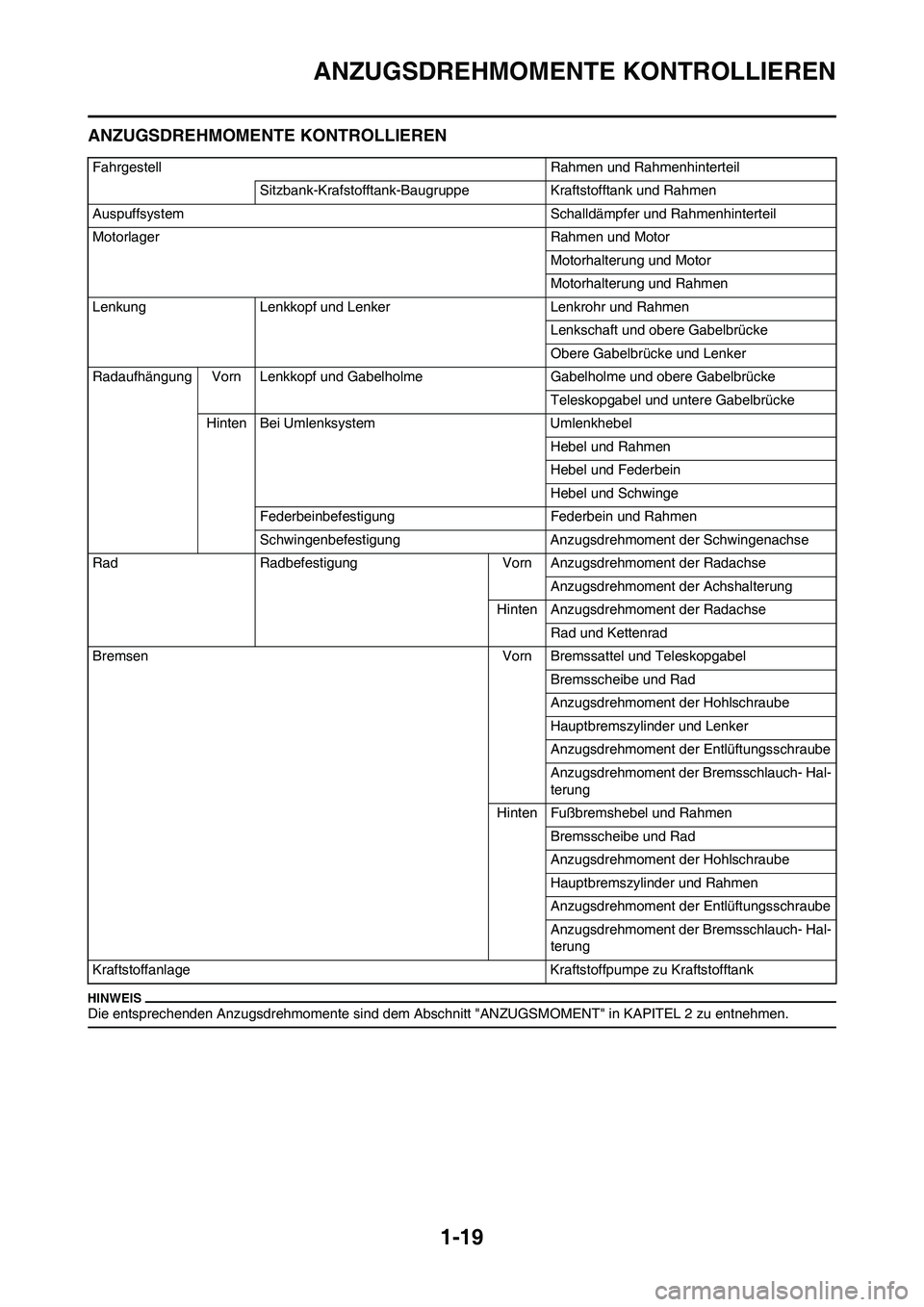

ANZUGSDREHMOMENTE KONTROLLIEREN
ANZUGSDREHMOMENTE KONTROLLIEREN
Die entsprechenden Anzugsdrehmomente sind dem Abschnitt "ANZUGSMOMENT" in KAPITEL 2 zu entnehmen.
Fahrgestell Rahmen und Rahmenhinterteil
Sitzbank-Krafstofftank-Baugruppe Kraftstofftank und Rahmen
Auspuffsystem Schalldämpfer und Rahmenhinterteil
Motorlager Rahmen und Motor
Motorhalterung und Motor
Motorhalterung und Rahmen
Lenkung Lenkkopf und Lenker Lenkrohr und Rahmen
Lenkschaft und obere Gabelbrücke
Obere Gabelbrücke und Lenker
Radaufhängung Vorn Lenkkopf und Gabelholme Gabelholme und obere Gabelbrücke
Teleskopgabel und untere Gabelbrücke
Hinten Bei Umlenksystem Umlenkhebel
Hebel und Rahmen
Hebel und Federbein
Hebel und Schwinge
Federbeinbefestigung Federbein und Rahmen
Schwingenbefestigung Anzugsdrehmoment der Schwingenachse
Rad Radbefestigung Vorn Anzugsdrehmoment der Radachse
Anzugsdrehmoment der Achshalterung
Hinten Anzugsdrehmoment der Radachse
Rad und Kettenrad
Bremsen Vorn Bremssattel und Teleskopgabel
Bremsscheibe und Rad
Anzugsdrehmoment der Hohlschraube
Hauptbremszylinder und Lenker
Anzugsdrehmoment der Entlüftungsschraube
Anzugsdrehmoment der Bremsschlauch- Hal-
terung
Hinten Fußbremshebel und Rahmen
Bremsscheibe und Rad
Anzugsdrehmoment der Hohlschraube
Hauptbremszylinder und Rahmen
Anzugsdrehmoment der Entlüftungsschraube
Anzugsdrehmoment der Bremsschlauch- Hal-
terung
Kraftstoffanlage Kraftstoffpumpe zu Kraftstofftank

2-2

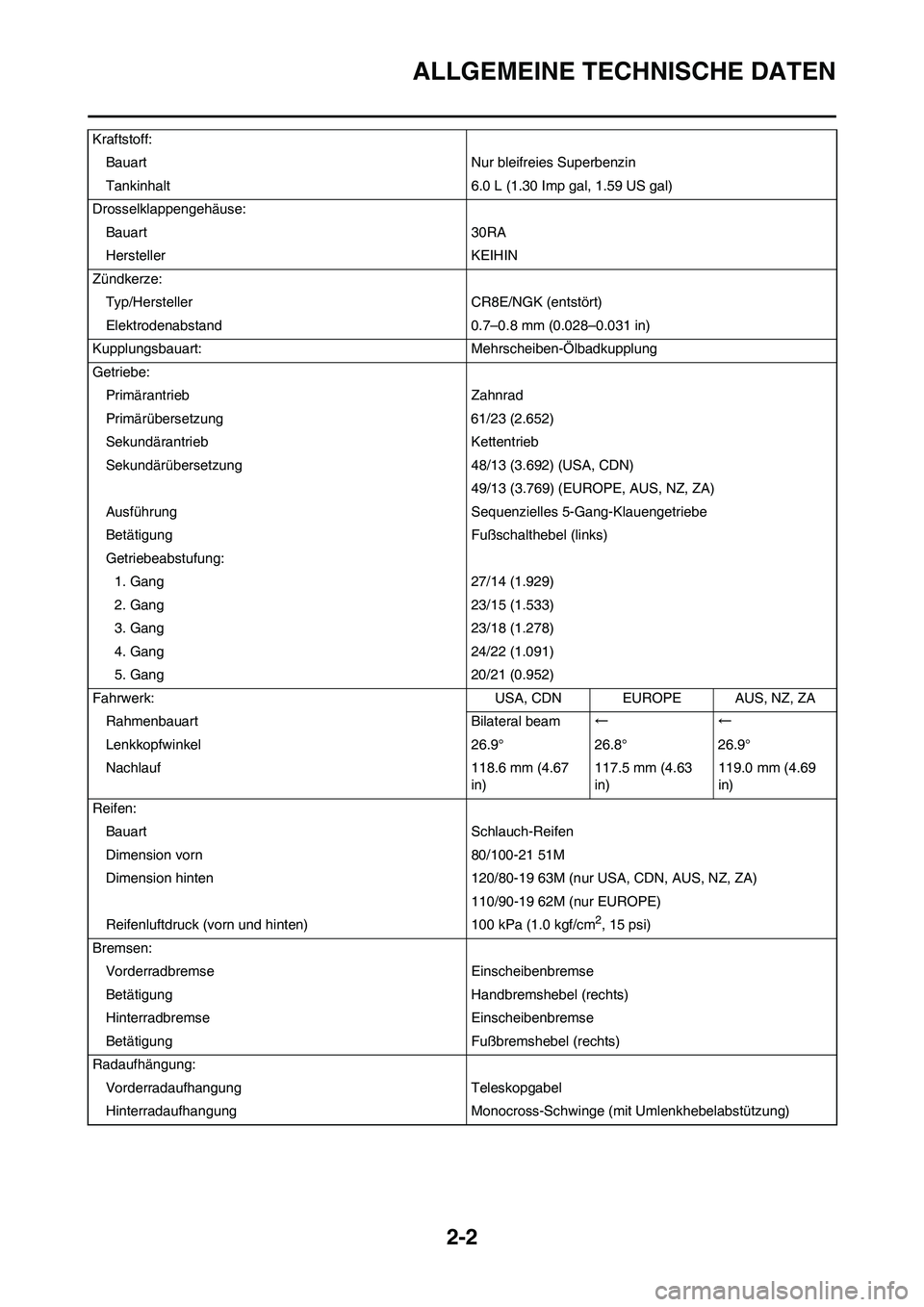

ALLGEMEINE TECHNISCHE DATEN
Kraftstoff:Bauart Nur bleifreies Superbenzin
Tankinhalt 6.0 L (1.30 Imp gal, 1.59 US gal)
Drosselklappengehäuse: Bauart 30RA
Hersteller KEIHIN
Zündkerze: Typ/Hersteller CR8E/NGK (entstört)
Elektrodenabstand 0.7–0.8 mm (0.028–0.031 in)
Kupplungsbauart: Mehrscheiben-Ölbadkupplung
Getriebe: Primärantrieb Zahnrad
Primärübersetzung 61/23 (2.652)
Sekundärantrieb Kettentrieb
Sekundärübersetzung 48/13 (3.692) (USA, CDN) 49/13 (3.769) (EUROPE, AUS, NZ, ZA)
Ausführung Sequenzielles 5-Gang-Klauengetriebe
Betätigung Fußschalthebel (links)
Getriebeabstufung: 1. Gang 27/14 (1.929)
2. Gang 23/15 (1.533)
3. Gang 23/18 (1.278)
4. Gang 24/22 (1.091)
5. Gang 20/21 (0.952)
Fahrwerk: USA, CDN EUROPE AUS, NZ, ZA Rahmenbauart Bilateral beam ←←
Lenkkopfwinkel 26.9° 26.8° 26.9°
Nachlauf 118.6 mm (4.67 in)117.5 mm (4.63
in)119.0 mm (4.69
in)
Reifen: Bauart Schlauch-Reifen
Dimension vorn 80/100-21 51M
Dimension hinten 120/80-19 63M (n ur USA, CDN, AUS, NZ, ZA)
110/90-19 62M (nur EUROPE)
Reifenluftdruck (vorn und hinten) 100 kPa (1.0 kgf/cm
2, 15 psi)
Bremsen: Vorderradbremse Einscheibenbremse
Betätigung Handbremshebel (rechts)
Hinterradbremse Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Radaufhängung: Vorderradaufhangung Teleskopgabel
Hinterradaufhangung Monocross-Sch winge (mit Umlenkhebelabstützung)

2-10

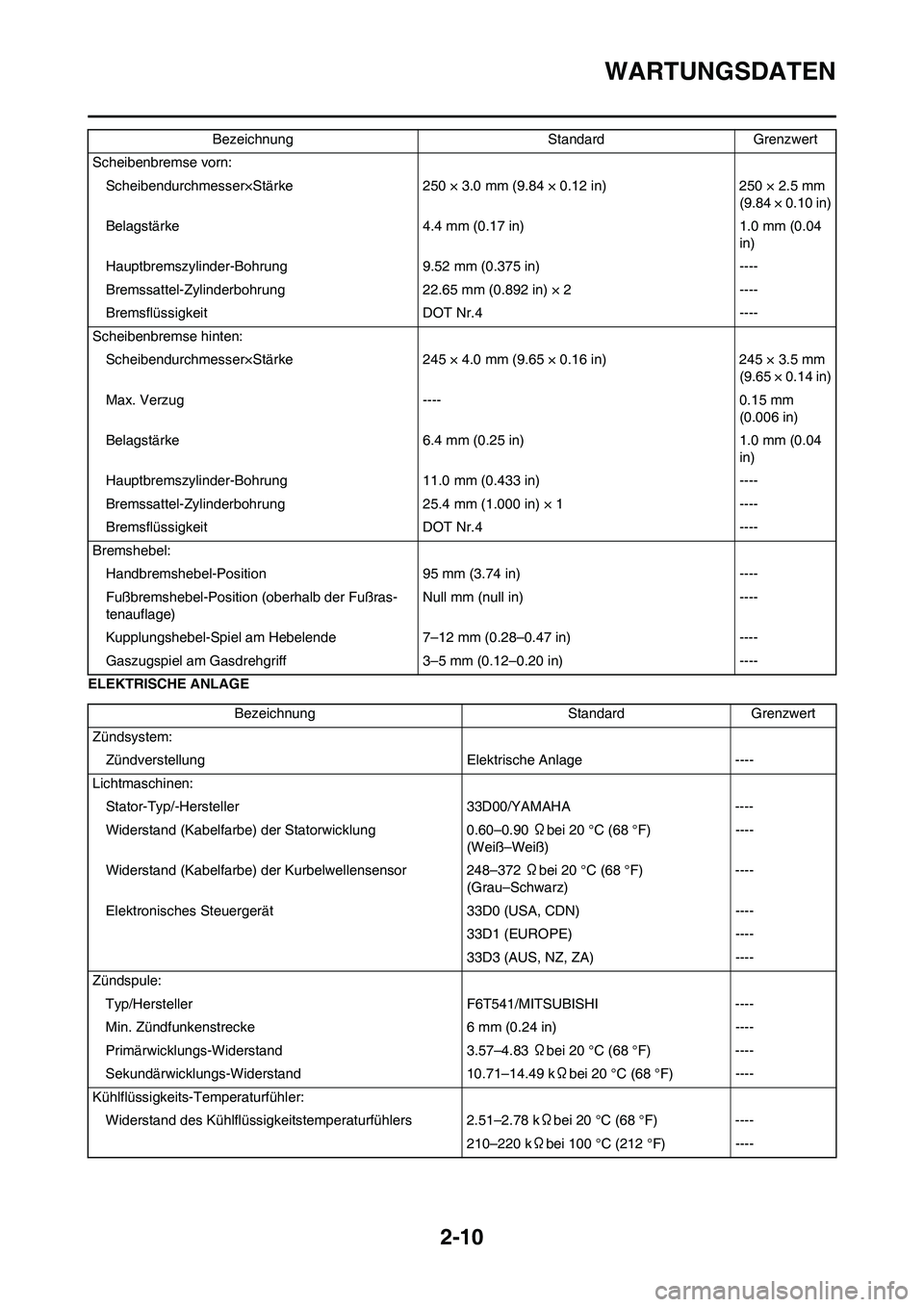

WARTUNGSDATEN
ELEKTRISCHE ANLAGEScheibenbremse vorn:
Scheibendurchmesser×Stärke 250 × 3.0 mm (9.84 × 0.12 in) 250 × 2.5 mm
(9.84 × 0.10 in)
Belagstärke 4.4 mm (0.17 in) 1.0 mm (0.04
in)
Hauptbremszylinder-Bohrung 9.52 mm (0.375 in) ----
Bremssattel-Zylinderbohrung 22.65 mm (0.892 in) × 2 ----
Bremsflüssigkeit DOT Nr.4 ----
Scheibenbremse hinten:
Scheibendurchmesser×Stärke 245 × 4.0 mm (9.65 × 0.16 in) 245 × 3.5 mm
(9.65 × 0.14 in)
Max. Verzug ---- 0.15 mm
(0.006 in)
Belagstärke 6.4 mm (0.25 in) 1.0 mm (0.04
in)
Hauptbremszylinder-Bohrung 11.0 mm (0.433 in) ----
Bremssattel-Zylinderbohrung 25.4 mm (1.000 in) × 1 ----
Bremsflüssigkeit DOT Nr.4 ----
Bremshebel:
Handbremshebel-Position 95 mm (3.74 in) ----
Fußbremshebel-Position (oberhalb der Fußras-
tenauflage)Null mm (null in) ----
Kupplungshebel-Spiel am Hebelende 7–12 mm (0.28–0.47 in) ----
Gaszugspiel am Gasdrehgriff 3–5 mm (0.12–0.20 in) ---- Bezeichnung Standard Grenzwert
Bezeichnung Standard Grenzwert
Zündsystem:
Zündverstellung Elektrische Anlage ----
Lichtmaschinen:
Stator-Typ/-Hersteller 33D00/YAMAHA ----
Widerstand (Kabelfarbe) der Statorwicklung 0.60–0.90 Ωbei 20 °C (68 °F)
(Weiß–Weiß)----
Widerstand (Kabelfarbe) der Kurbelwellensensor 248–372 Ωbei 20 °C (68 °F)
(Grau–Schwarz)----
Elektronisches Steuergerät 33D0 (USA, CDN) ----
33D1 (EUROPE) ----
33D3 (AUS, NZ, ZA) ----
Zündspule:
Typ/Hersteller F6T541/MITSUBISHI ----
Min. Zündfunkenstrecke 6 mm (0.24 in) ----
Primärwicklungs-Widerstand 3.57–4.83 Ωbei 20 °C (68 °F) ----
Sekundärwicklungs-Widerstand 10.71–14.49 kΩbei 20 °C (68 °F) ----
Kühlflüssigkeits-Temperaturfühler:
Widerstand des Kühlflüssigkeitstemperaturfühlers 2.51–2.78 kΩbei 20 °C (68 °F) ----
210–220 kΩbei 100 °C (212 °F) ----

2-13

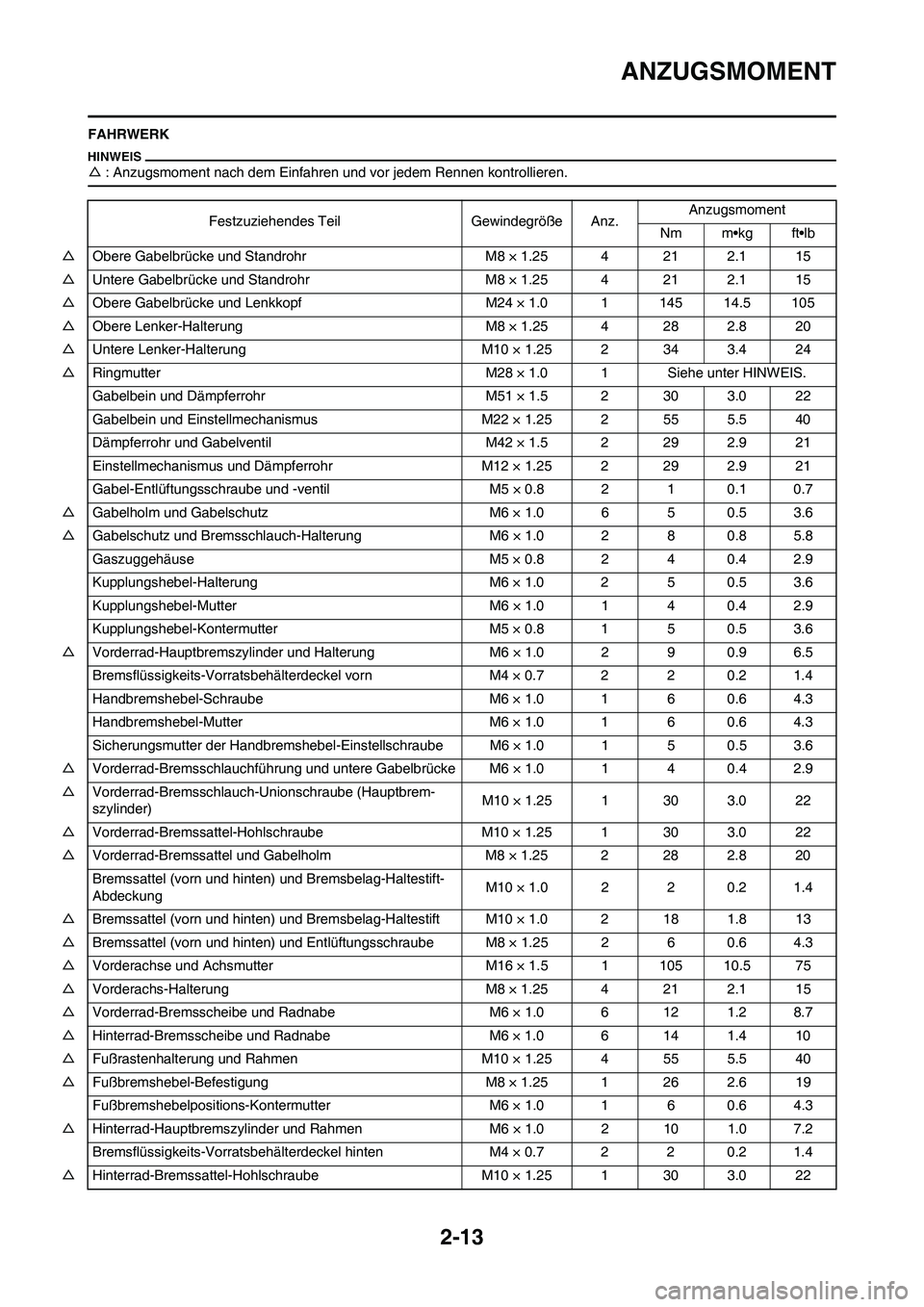

ANZUGSMOMENT
FAHRWERK
△: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren.
Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
△Obere Gabelbrücke und Standrohr M8 × 1.25 4 21 2.1 15
△Untere Gabelbrücke und Standrohr M8 × 1.25 4 21 2.1 15
△Obere Gabelbrücke und Lenkkopf M24 × 1.0 1 145 14.5 105
△Obere Lenker-Halterung M8 × 1.25 4 28 2.8 20
△Untere Lenker-Halterung M10 × 1.25 2 34 3.4 24
△Ringmutter M28 × 1.0 1 Siehe unter HINWEIS.
Gabelbein und Dämpferrohr M51 × 1.5 2 30 3.0 22
Gabelbein und Einstellmechanismus M22 × 1.25 2 55 5.5 40
Dämpferrohr und Gabelventil M42 × 1.5 2 29 2.9 21
Einstellmechanismus und Dämpferrohr M12 × 1.25 2 29 2.9 21
Gabel-Entlüftungsschraube und -ventil M5 × 0.8 2 1 0.1 0.7
△Gabelholm und Gabelschutz M6 × 1.0 6 5 0.5 3.6
△Gabelschutz und Bremsschlauch-Halterung M6 × 1.0 2 8 0.8 5.8
Gaszuggehäuse M5 × 0.8 2 4 0.4 2.9
Kupplungshebel-Halterung M6 × 1.0 2 5 0.5 3.6
Kupplungshebel-Mutter M6 × 1.0 1 4 0.4 2.9
Kupplungshebel-Kontermutter M5 × 0.8 1 5 0.5 3.6
△Vorderrad-Hauptbremszylinder und Halterung M6 × 1.0 2 9 0.9 6.5
Bremsflüssigkeits-Vorratsbehälterdeckel vorn M4 × 0.7 2 2 0.2 1.4
Handbremshebel-Schraube M6 × 1.0 1 6 0.6 4.3
Handbremshebel-Mutter M6 × 1.0 1 6 0.6 4.3
Sicherungsmutter der Handbremshebel-Einstellschraube M6 × 1.0 1 5 0.5 3.6
△Vorderrad-Bremsschlauchführung und untere Gabelbrücke M6 × 1.0 1 4 0.4 2.9
△Vorderrad-Bremsschlauch-Unionschraube (Hauptbrem-
szylinder)M10 × 1.25 1 30 3.0 22
△Vorderrad-Bremssattel-Hohlschraube M10 × 1.25 1 30 3.0 22
△Vorderrad-Bremssattel und Gabelholm M8 × 1.25 2 28 2.8 20
Bremssattel (vorn und hinten) und Bremsbelag-Haltestift-
AbdeckungM10 × 1.0 2 2 0.2 1.4
△Bremssattel (vorn und hinten) und Bremsbelag-Haltestift M10 × 1.0 2 18 1.8 13
△Bremssattel (vorn und hinten) und Entlüftungsschraube M8 × 1.25 2 6 0.6 4.3
△Vorderachse und Achsmutter M16 × 1.5 1 105 10.5 75
△Vorderachs-Halterung M8 × 1.25 4 21 2.1 15
△Vorderrad-Bremsscheibe und Radnabe M6 × 1.0 6 12 1.2 8.7
△Hinterrad-Bremsscheibe und Radnabe M6 × 1.0 6 14 1.4 10
△Fußrastenhalterung und Rahmen M10 × 1.25 4 55 5.5 40
△Fußbremshebel-Befestigung M8 × 1.25 1 26 2.6 19
Fußbremshebelpositions-Kontermutter M6 × 1.0 1 6 0.6 4.3
△Hinterrad-Hauptbremszylinder und Rahmen M6 × 1.0 2 10 1.0 7.2
Bremsflüssigkeits-Vorratsbehälterdeckel hinten M4 × 0.7 2 2 0.2 1.4
△Hinterrad-Bremssattel-Hohlschraube M10 × 1.25 1 30 3.0 22

3-4

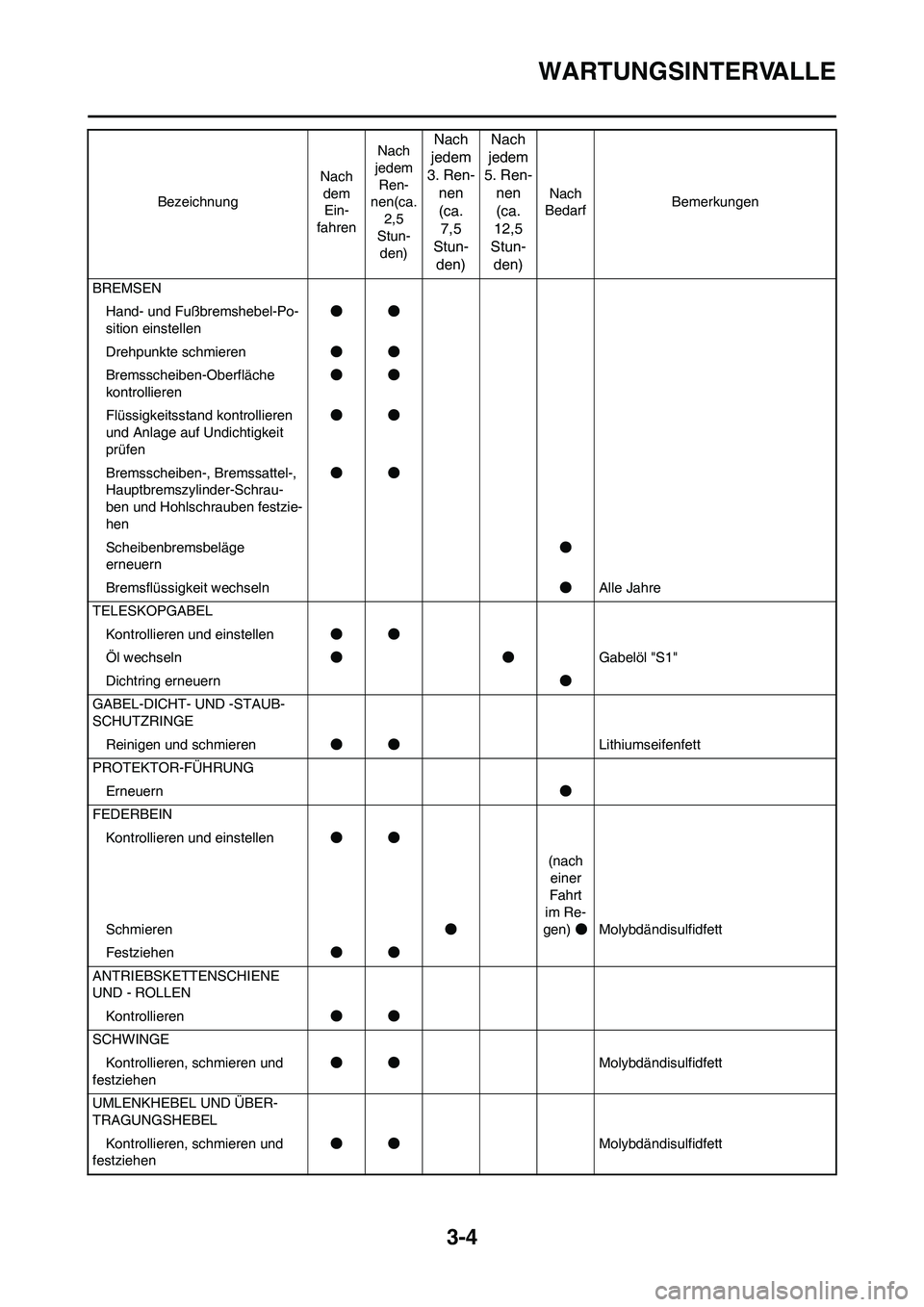

WARTUNGSINTERVALLE
BREMSEN
Hand- und Fußbremshebel-Po-
sition einstellen●●
Drehpunkte schmieren●●
Bremsscheiben-Oberfläche
kontrollieren●●
Flüssigkeitsstand kontrollieren
und Anlage auf Undichtigkeit
prüfen●●
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrau-
ben und Hohlschrauben festzie-
hen●●
Scheibenbremsbeläge
erneuern●
Bremsflüssigkeit wechseln●Alle Jahre
TELESKOPGABEL
Kontrollieren und einstellen●●
Öl wechseln●●Gabelöl "S1"
Dichtring erneuern●
GABEL-DICHT- UND -STAUB-
SCHUTZRINGE
Reinigen und schmieren●●Lithiumseifenfett
PROTEKTOR-FÜHRUNG
Erneuern●
FEDERBEIN
Kontrollieren und einstellen●●
Schmieren●(nach
einer
Fahrt
im Re-
gen)●Molybdändisulfidfett
Festziehen●●
ANTRIEBSKETTENSCHIENE
UND - ROLLEN
Kontrollieren●●
SCHWINGE
Kontrollieren, schmieren und
festziehen●●Molybdändisulfidfett
UMLENKHEBEL UND ÜBER-
TRAGUNGSHEBEL
Kontrollieren, schmieren und
festziehen●●Molybdändisulfidfett BezeichnungNach
dem
Ein-
fahrenNach
jedem
Ren-
nen(ca.
2,5
Stun-
den)
Nach
jedem
3. Ren-
nen
(ca.
7,5
Stun-
den)Nach
jedem
5. Ren-
nen
(ca.
12,5
Stun-
den)
Nach
BedarfBemerkungen

3-15

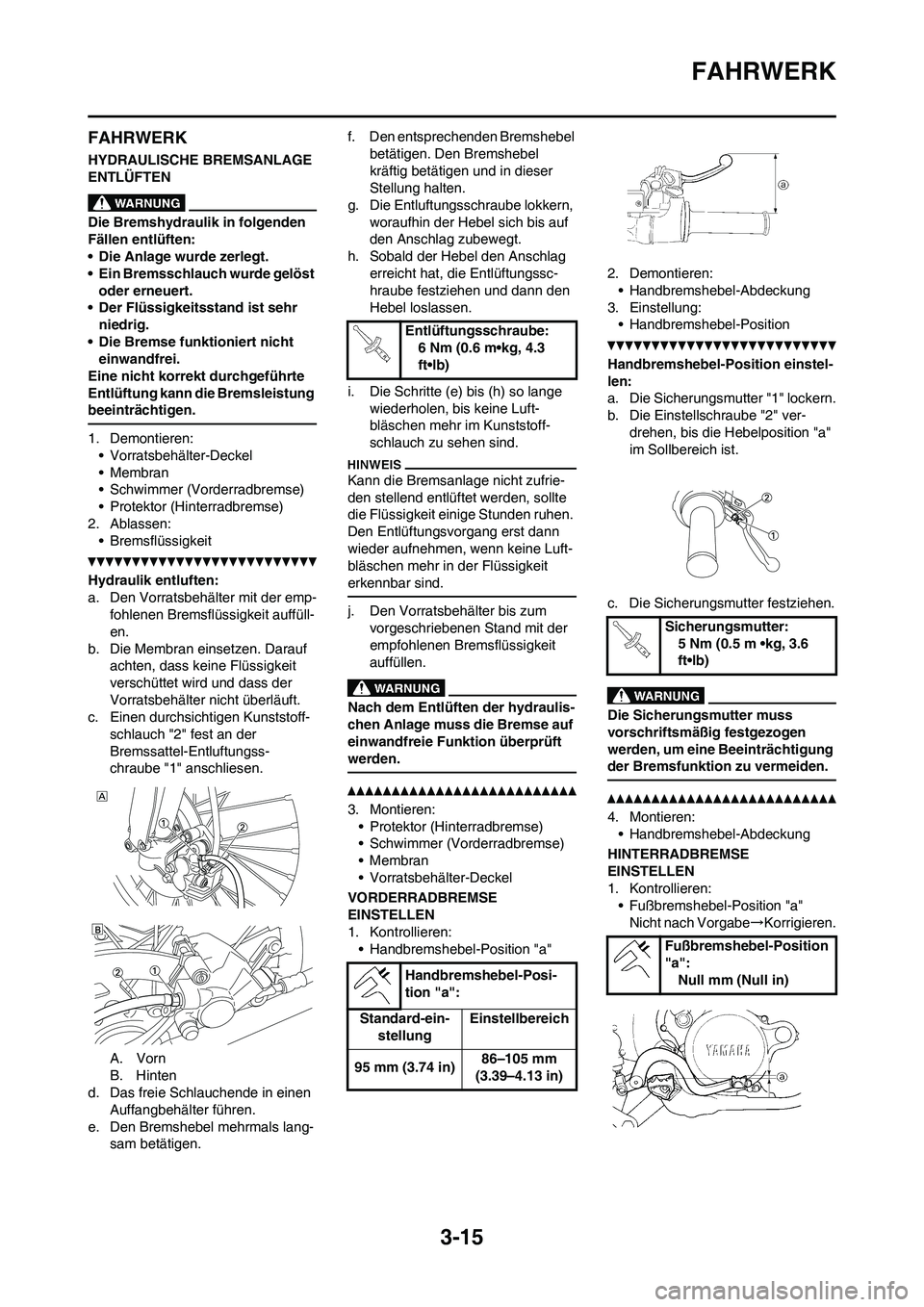

FAHRWERK
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN
Die Bremshydraulik in folgenden
Fällen entlüften:
• Die Anlage wurde zerlegt.
• Ein Bremsschlauch wurde gelöst
oder erneuert.
• Der Flüssigkeitsstand ist sehr
niedrig.
• Die Bremse funktioniert nicht
einwandfrei.
Eine nicht korrekt durchgeführte
Entlüftung kann die Bremsleistung
beeinträchtigen.
1. Demontieren:
• Vorratsbehälter-Deckel
• Membran
• Schwimmer (Vorderradbremse)
• Protektor (Hinterradbremse)
2. Ablassen:
• Bremsflüssigkeit
Hydraulik entluften:
a. Den Vorratsbehälter mit der emp-
fohlenen Bremsflüssigkeit auffüll-
en.
b. Die Membran einsetzen. Darauf
achten, dass keine Flüssigkeit
verschüttet wird und dass der
Vorratsbehälter nicht überläuft.
c. Einen durchsichtigen Kunststoff-
schlauch "2" fest an der
Bremssattel-Entluftungss-
chraube "1" anschliesen.
A. Vorn
B. Hinten
d. Das freie Schlauchende in einen
Auffangbehälter führen.
e. Den Bremshebel mehrmals lang-
sam betätigen.f. Den entsprechenden Bremshebel
betätigen. Den Bremshebel
kräftig betätigen und in dieser
Stellung halten.
g. Die Entluftungsschraube lokkern,
woraufhin der Hebel sich bis auf
den Anschlag zubewegt.
h. Sobald der Hebel den Anschlag
erreicht hat, die Entlüftungssc-
hraube festziehen und dann den
Hebel loslassen.
i. Die Schritte (e) bis (h) so lange
wiederholen, bis keine Luft-
bläschen mehr im Kunststoff-
schlauch zu sehen sind.
Kann die Bremsanlage nicht zufrie-
den stellend entlüftet werden, sollte
die Flüssigkeit einige Stunden ruhen.
Den Entlüftungsvorgang erst dann
wieder aufnehmen, wenn keine Luft-
bläschen mehr in der Flüssigkeit
erkennbar sind.
j. Den Vorratsbehälter bis zum
vorgeschriebenen Stand mit der
empfohlenen Bremsflüssigkeit
auffüllen.
Nach dem Entlüften der hydraulis-
chen Anlage muss die Bremse auf
einwandfreie Funktion überprüft
werden.
3. Montieren:
• Protektor (Hinterradbremse)
• Schwimmer (Vorderradbremse)
• Membran
• Vorratsbehälter-Deckel
VORDERRADBREMSE
EINSTELLEN
1. Kontrollieren:
• Handbremshebel-Position "a"2. Demontieren:
• Handbremshebel-Abdeckung
3. Einstellung:
• Handbremshebel-Position
Handbremshebel-Position einstel-
len:
a. Die Sicherungsmutter "1" lockern.
b. Die Einstellschraube "2" ver-
drehen, bis die Hebelposition "a"
im Sollbereich ist.
c. Die Sicherungsmutter festziehen.
Die Sicherungsmutter muss
vorschriftsmäßig festgezogen
werden, um eine Beeinträchtigung
der Bremsfunktion zu vermeiden.
4. Montieren:
• Handbremshebel-Abdeckung
HINTERRADBREMSE
EINSTELLEN
1. Kontrollieren:
• Fußbremshebel-Position "a"
Nicht nach Vorgabe→Korrigieren.
Entlüftungsschraube:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Handbremshebel-Posi-
tion "a":
Standard-ein-
stellungEinstellbereich
95 mm (3.74 in)86–105 mm
(3.39–4.13 in)
Sicherungsmutter:
5 Nm (0.5 m •kg, 3.6
ft•lb)
Fußbremshebel-Position
"a":
Null mm (Null in)

3-16
FAHRWERK

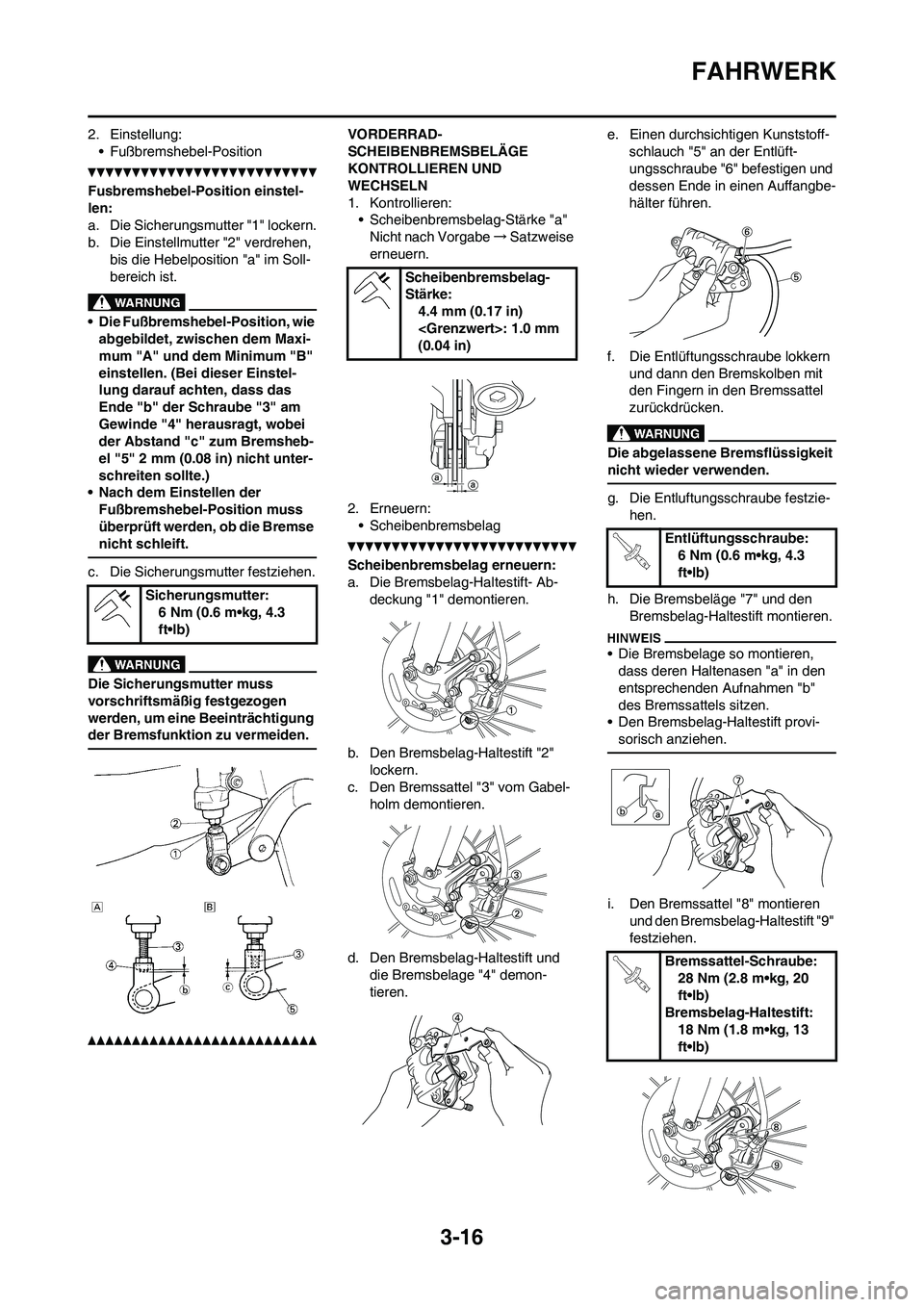

2. Einstellung:
• Fußbremshebel-Position
Fusbremshebel-Position einstel-
len:
a. Die Sicherungsmutter "1" lockern.
b. Die Einstellmutter "2" verdrehen,
bis die Hebelposition "a" im Soll-
bereich ist.
• Die Fußbremshebel-Position, wie
abgebildet, zwischen dem Maxi-
mum "A" und dem Minimum "B"
einstellen. (Bei dieser Einstel-
lung darauf achten, dass das
Ende "b" der Schraube "3" am
Gewinde "4" herausragt, wobei
der Abstand "c" zum Bremsheb-
el "5" 2 mm (0.08 in) nicht unter-
schreiten sollte.)
• Nach dem Einstellen der
Fußbremshebel-Position muss
überprüft werden, ob die Bremse
nicht schleift.
c. Die Sicherungsmutter festziehen.
Die Sicherungsmutter muss
vorschriftsmäßig festgezogen
werden, um eine Beeinträchtigung
der Bremsfunktion zu vermeiden.
VORDERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND
WECHSELN
1. Kontrollieren:
• Scheibenbremsbelag-Stärke "a"
Nicht nach Vorgabe→Satzweise
erneuern.
2. Erneuern:
• Scheibenbremsbelag
Scheibenbremsbelag erneuern:
a. Die Bremsbelag-Haltestift- Ab-
deckung "1" demontieren.
b. Den Bremsbelag-Haltestift "2"
lockern.
c. Den Bremssattel "3" vom Gabel-
holm demontieren.
d. Den Bremsbelag-Haltestift und
die Bremsbelage "4" demon-
tieren.e. Einen durchsichtigen Kunststoff-
schlauch "5" an der Entlüft-
ungsschraube "6" befestigen und
dessen Ende in einen Auffangbe-
hälter führen.
f. Die Entlüftungsschraube lokkern
und dann den Bremskolben mit
den Fingern in den Bremssattel
zurückdrücken.
Die abgelassene Bremsflüssigkeit
nicht wieder verwenden.
g. Die Entluftungsschraube festzie-
hen.
h. Die Bremsbeläge "7" und den
Bremsbelag-Haltestift montieren.
• Die Bremsbelage so montieren,
dass deren Haltenasen "a" in den
entsprechenden Aufnahmen "b"
des Bremssattels sitzen.
• Den Bremsbelag-Haltestift provi-
sorisch anziehen.
i. Den Bremssattel "8" montieren
und den Bremsbelag-Haltestift "9"
festziehen. Sicherungsmutter:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Scheibenbremsbelag-
Stärke:
4.4 mm (0.17 in)
: 1.0 mm
(0.04 in)
Entlüftungsschraube:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Bremssattel-Schraube:
28 Nm (2.8 m•kg, 20
ft•lb)
Bremsbelag-Haltestift:
18 Nm (1.8 m•kg, 13
ft•lb)

3-18
FAHRWERK

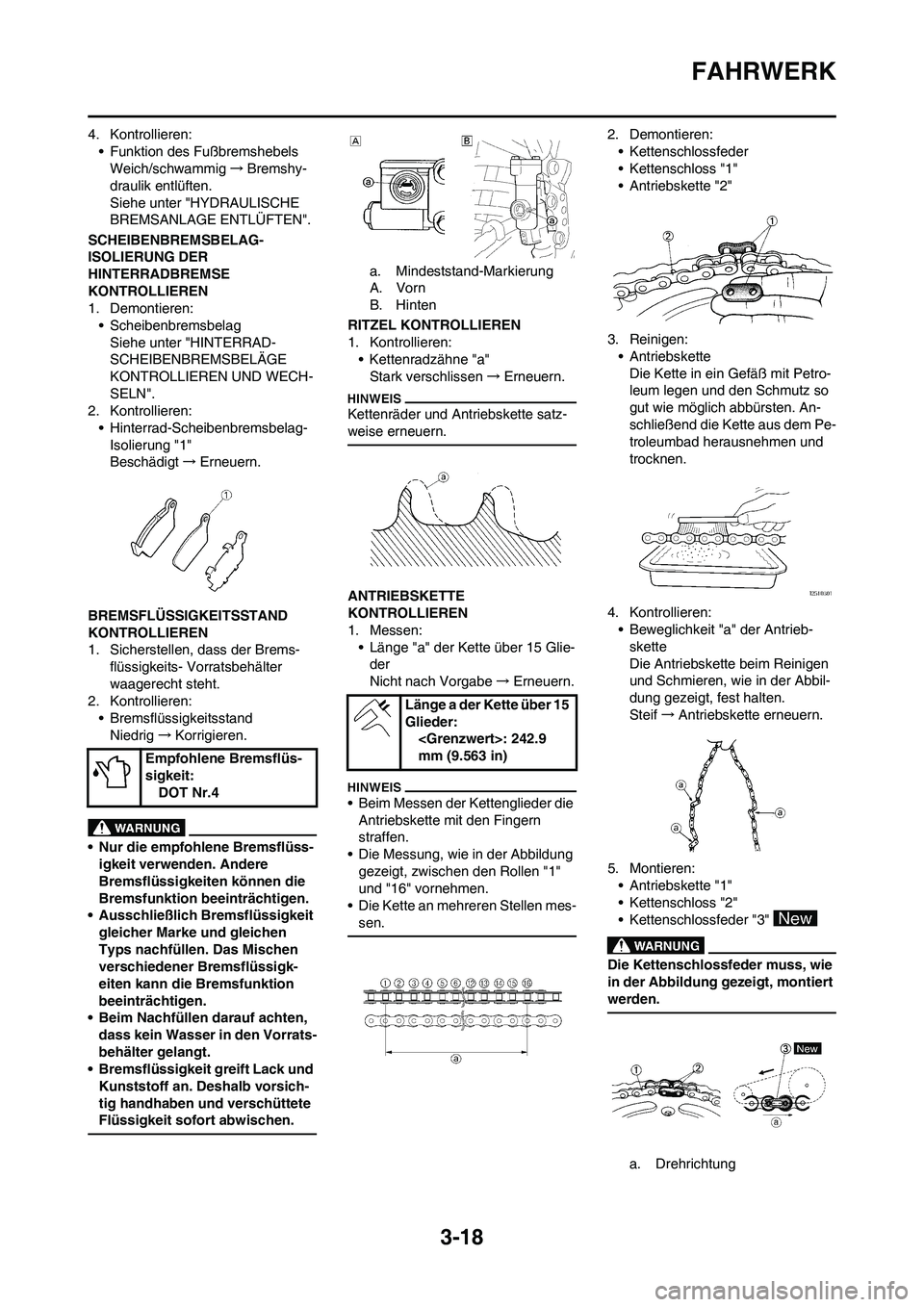

4. Kontrollieren:
• Funktion des Fußbremshebels
Weich/schwammig→Bremshy-
draulik entlüften.
Siehe unter "HYDRAULISCHE
BREMSANLAGE ENTLÜFTEN".
SCHEIBENBREMSBELAG-
ISOLIERUNG DER
HINTERRADBREMSE
KONTROLLIEREN
1. Demontieren:
• Scheibenbremsbelag
Siehe unter "HINTERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND WECH-
SELN".
2. Kontrollieren:
• Hinterrad-Scheibenbremsbelag-
Isolierung "1"
Beschädigt→Erneuern.
BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Sicherstellen, dass der Brems-
flüssigkeits- Vorratsbehälter
waagerecht steht.
2. Kontrollieren:
• Bremsflüssigkeitsstand
Niedrig→Korrigieren.
• Nur die empfohlene Bremsflüss-
igkeit verwenden. Andere
Bremsflüssigkeiten können die
Bremsfunktion beeinträchtigen.
• Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen
Typs nachfüllen. Das Mischen
verschiedener Bremsflüssigk-
eiten kann die Bremsfunktion
beeinträchtigen.
• Beim Nachfüllen darauf achten,
dass kein Wasser in den Vorrats-
behälter gelangt.
• Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsich-
tig handhaben und verschüttete
Flüssigkeit sofort abwischen.
a. Mindeststand-Markierung
A. Vorn
B. Hinten
RITZEL KONTROLLIEREN
1. Kontrollieren:
• Kettenradzähne "a"
Stark verschlissen→Erneuern.
Kettenräder und Antriebskette satz-
weise erneuern.
ANTRIEBSKETTE
KONTROLLIEREN
1. Messen:
• Länge "a" der Kette über 15 Glie-
der
Nicht nach Vorgabe→Erneuern.
• Beim Messen der Kettenglieder die
Antriebskette mit den Fingern
straffen.
• Die Messung, wie in der Abbildung
gezeigt, zwischen den Rollen "1"
und "16" vornehmen.
• Die Kette an mehreren Stellen mes-
sen.
2. Demontieren:
• Kettenschlossfeder
• Kettenschloss "1"
• Antriebskette "2"
3. Reinigen:
• Antriebskette
Die Kette in ein Gefäß mit Petro-
leum legen und den Schmutz so
gut wie möglich abbürsten. An-
schließend die Kette aus dem Pe-
troleumbad herausnehmen und
trocknen.
4. Kontrollieren:
• Beweglichkeit "a" der Antrieb-
skette
Die Antriebskette beim Reinigen
und Schmieren, wie in der Abbil-
dung gezeigt, fest halten.
Steif→Antriebskette erneuern.
5. Montieren:
• Antriebskette "1"
• Kettenschloss "2"
• Kettenschlossfeder "3"
Die Kettenschlossfeder muss, wie
in der Abbildung gezeigt, montiert
werden.
a. Drehrichtung Empfohlene Bremsflüs-
sigkeit:
DOT Nr.4
Länge a der Kette über 15
Glieder:
: 242.9
mm (9.563 in)
