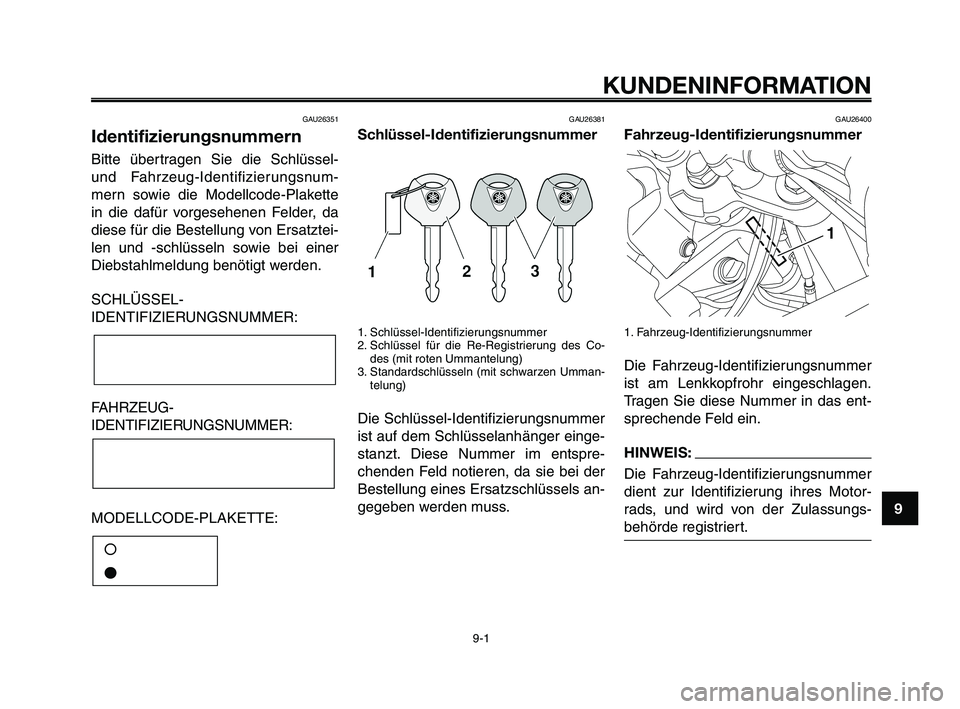

KUNDENINFORMATION
9-1
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel-
und Fahrzeug-Identifizierungsnum-
mern sowie die Modellcode-Plakette
in die dafür vorgesehenen Felder, da
diese für die Bestellung von Ersatztei-
len und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
å
ç
GAU26381
Schlüssel-Identifizierungsnummer
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (mit roten Ummantelung)
3. Standardschlüsseln (mit schwarzen Umman-
telung)
Die Schlüssel-Identifizierungsnummer
ist auf dem Schlüsselanhänger einge-
stanzt. Diese Nummer im entspre-
chenden Feld notieren, da sie bei der
Bestellung eines Ersatzschlüssels an-
gegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
ist am Lenkkopfrohr eingeschlagen.
Tragen Sie diese Nummer in das ent-
sprechende Feld ein.
HINWEIS:
Die Fahrzeug-Identifizierungsnummer
dient zur Identifizierung ihres Motor-
rads, und wird von der Zulassungs-
behörde registriert.
1
XT660Z 07-10 TED 13-03-2008 11:48 Pagina 1

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9
10

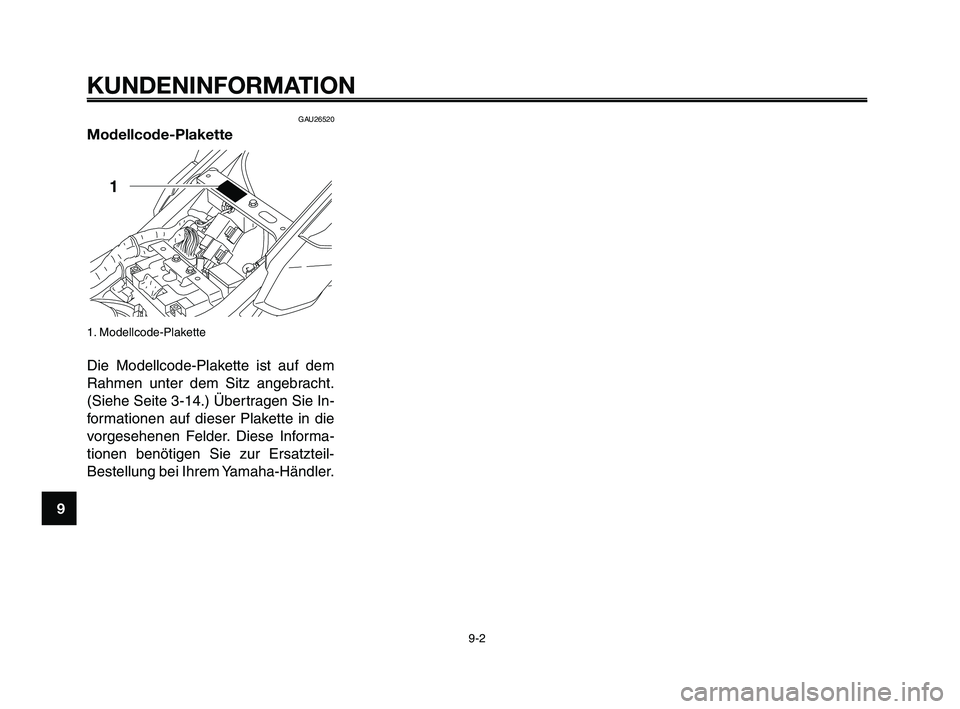

GAU26520
Modellcode-Plakette
1. Modellcode-Plakette
Die Modellcode-Plakette ist auf dem
Rahmen unter dem Sitz angebracht.
(Siehe Seite 3-14.) Übertragen Sie In-
formationen auf dieser Plakette in die
vorgesehenen Felder. Diese Informa-
tionen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händler.
XT660Z 07-10 TED 13-03-2008 11:48 Pagina 2

1
2
3
4
5
6
7
8
9
10
INDEX
A
Abblendschalter..................................3-9
Abdeckungen abnehmen und
montieren ........................................6-6
Abstellen ............................................7-3
Antriebsketten-Durchhang ...............6-23
Antriebskette, schmieren..................6-24
Anzeigeleuchte des Wegfahrsperren-
Systems ..........................................3-5
Armaturen, Bedienungselemente und
Deren Funktion ...............................3-1
B
Batterie .............................................6-30
Batterie zugänglich machen .........6-30
Batterie aufladen ..........................6-30
Batterie lagern ..............................6-31
Bedienungselemente und
Instrumente .....................................2-3
Blinkerlampe auswechseln ...............6-34
Blinker-Kontrolleuchte ........................3-4
Blinkerschalter ....................................3-9
Bordwerkzeug ....................................6-1
Bowdenzüge, prüfen und
schmieren .....................................6-25
Bremsflüssigkeit, wechseln ..............6-23
Bremsflüssigkeitsstand, prüfen ........6-22
D
Diebstahlanlage (Sonderzubehör) .... 3-8
Drehzahlmesser .................................3-6E
Einfahrvorschriften .............................5-3
F
Fahrgestellnummer ............................9-1
Fahrzeugbeschreibung .......................2-1
Bedienungselemente und
Instrumente .....................................2-3
Linke Seitenansicht.........................2-1
Rechte Seitenansicht ......................2-2
Federbein, einstellen ........................3-15
Fehlersuchdiagramme......................6-40
Fehlersuche......................................6-39
Fernlicht-Kontrolleuchte .....................3-4
Fußbremshebel ................................3-11
Fußbremshebel, schmieren .............6-27
Fußschalthebel.................................3-10
G
Gasdrehgriff und Gaszug
kontrollieren und schmieren .........6-26
Gaszugspiel, kontrollieren ................6-16
H
Handbremshebel ..............................3-11
Handbrems- und Kupplungshebel,
prüfen und schmieren ...................6-26
Hinterrad ausbauen..........................6-38
Hinterrad einbauen...........................6-39
Hinterradaufhängung schmieren ......6-27
Hupenschalter ....................................3-9I
Identifizierungsnummern ....................9-1
Instrumente ........................................2-3
K
Katalysator .......................................3-13
Kennzeichenbeleuchtungs-Lampe
auswechseln .................................6-35
Kennzeichenleuchten-Lampe
auswechseln .................................6-35
Kraftstoff ...........................................3-12
Kraftstoffmesser .................................3-7
Kraftstofftank-Belüftungsschlauch....3-13
Kraftstoff sparen, Tips ........................5-3
Kühlflüssigkeit ..................................6-12
Kühlflüssigkeitstemperatur-
Warnleuchte....................................3-4
Kundeninformation .............................9-1
Kupplungshebel................................3-10
Kupplungshebel-Spiel, einstellen .....6-20
L
Leerlaufdrehzahl einstellen ..............6-15
Leerlauf-Kontrolleuchte ......................3-4
Lenkerarmaturen ................................3-9
Abblendschalter ..............................3-9
Blinkerschalter ................................3-9
Hupenschalter.................................3-9
Lichthupenschalter..........................3-9
Motorstoppschalter .........................3-9
Starterschalter ................................3-9
Warnblinkschalter .........................3-10
XT660Z 07-10 TED 13-03-2008 11:48 Pagina 1

INDEX
1
2
3
4
5
6
7
8
9
10
Lenkschloß .........................................3-2
Lenkung, prüfen ...............................6-29
Lichthupenschalter .............................3-9
Luftfiltereinsatz ersetzen ..................6-14
Luftfiltereinsatz wechseln und
Ablaßschläuch reinigen ................6-14
M
Modellcode-Plakette ...........................9-2
Motor anlassen...................................5-1
Motoröl und Ölfiltereinsatz .................6-9
Motorrad aufbocken .........................6-36
Motorstoppschalter.............................3-9
Motorstörungs-Warnleuchte ...............3-4
Multifunktionsanzeige.........................3-5
Drehzahlmesser..............................3-6
Kraftstoffmesser..............................3-7
Stromkreis-Prüfeinrichtungen .........3-7
Tageskilometerzähler und
Drehzahlmesser-Betriebsarten .......3-6
Uhranzeige......................................3-6
P
Parken ................................................5-4
Pflege und Stilllegung des Motorrads ..7-1
R
Radlager, prüfen...............................6-29
Regelmässige Wartung und kleinere
Reparaturen ....................................6-1
Reifen ...............................................6-16
Reifenausführung .........................6-18
Reifenkontrolle ..............................6-18Reifenluftdruck ..............................6-16
Routinekontrolle vor Fahrtbeginn .......4-2
S
Schalten .............................................5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ..................6-20
Scheinwerferlampe, auswechseln ....6-33
Schlüssel ............................................3-1
Schlüssel-Identifizierungsnummer .....9-1
Schwingen-Drehpunkte schmieren ..6-28
Seitenständer ...................................3-16
Seitenständer, prüfen und
schmieren .....................................6-27
Sicherheitsinformationen....................1-1
Sicherungen, wechseln ....................6-31
Sitzbank ...........................................3-14
Speichenräder ..................................6-19
Standlichtlampe, auswechseln .........6-35
Starterschalter ....................................3-9
Stromkreis-Prüfeinrichtungen.............3-7
System der Wegfahrsperre ................3-1
T
Tageskilometerzähler und
Drehzahlmesser-Betriebsarten .......3-6
Tankverschluss .................................3-11
Technische Daten...............................8-1
Teleskopgabel ..................................3-15
Einstellen ......................................3-15
Prüfen ...........................................6-28U
Uhranzeige .........................................3-6
V
Ventilspiel .........................................6-16
Vorderrad ausbauen.........................6-36
Vorderrad einbauen..........................6-37
W
Warnblinkschalter .............................3-10
Warn- und Kontrolleuchten ................3-4
Wartungsintervalle und
Schmierdienst .................................6-2
Wichtige Fahr- und
Bedienungshinweise .......................5-1
Z
Zündkerze, prüfen ..............................6-8
Zünd-/Lenkschloß ..............................3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System ..........3-17
XT660Z 07-10 TED 13-03-2008 11:48 Pagina 2
