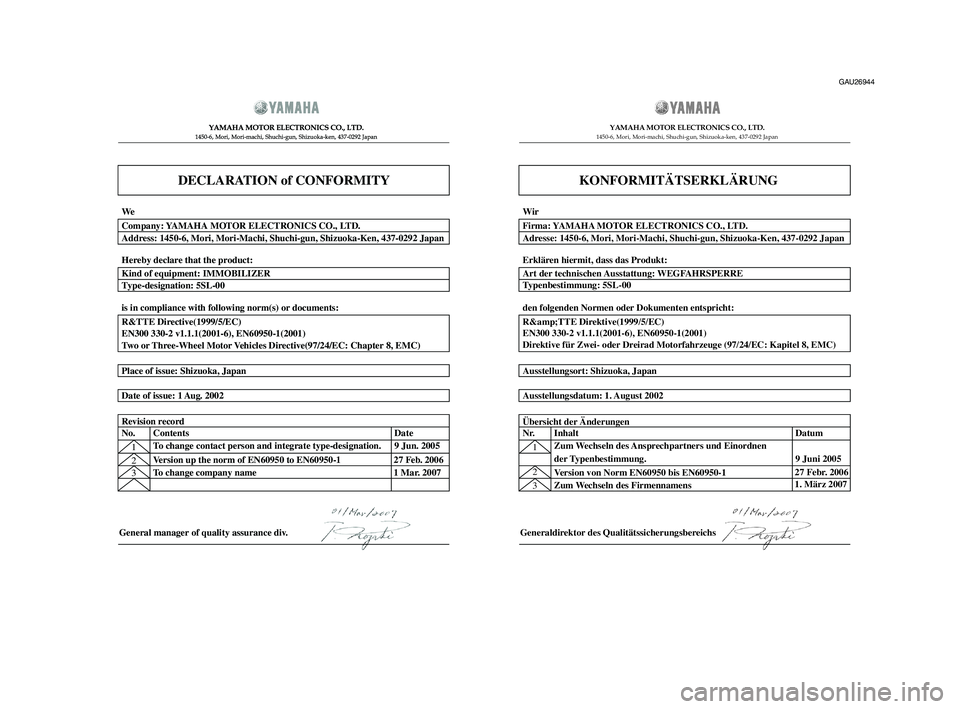

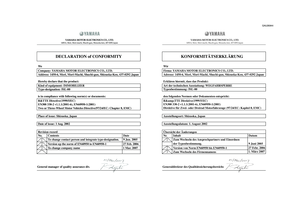

DECLARATION of CONFORMITY






  

General manager of quality assurance div.
1Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 20072
3
Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
Date of issue: 1 Aug. 2002
Place of issue: Shizuoka, Japan
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
XT660Z 01-03 TED 13-03-2008 13:43 Pagina 2

VORWORT
GAU10100

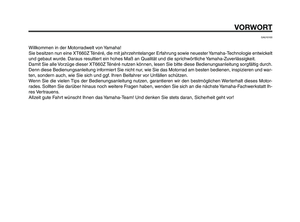

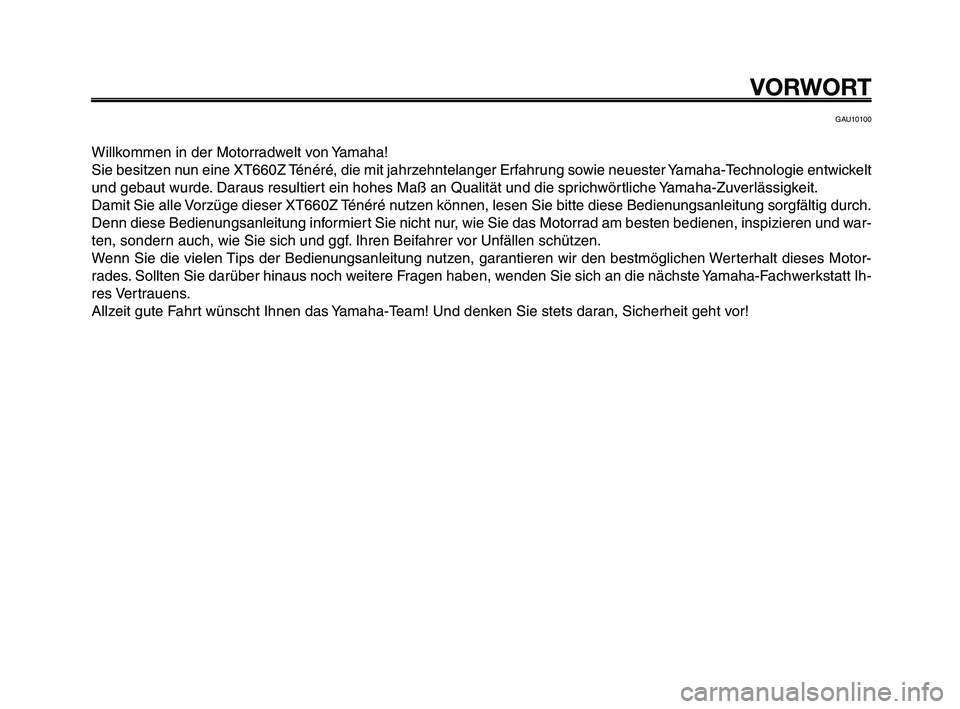

Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine XT660Z Ténéré, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt
und gebaut wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser XT660Z Ténéré nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch.
Denn diese Bedienungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und war-
ten, sondern auch, wie Sie sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tips der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motor-
rades. Sollten Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ih-
res Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
XT660Z 01-03 TED 13-03-2008 13:43 Pagina 3

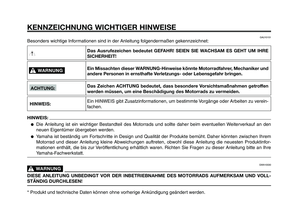

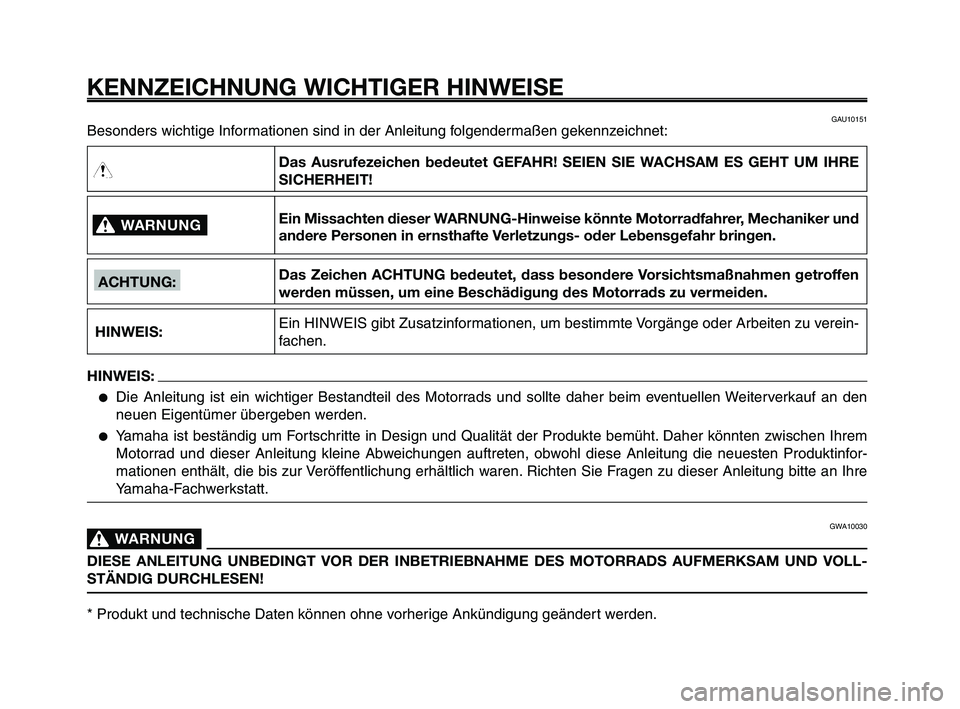

KENNZEICHNUNG WICHTIGER HINWEISE
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
WARNUNG0
HINWEIS:
Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE
SICHERHEIT!
Ein Missachten dieser WARNUNG-Hinweise könnte Motorradfahrer, Mechaniker und
andere Personen in ernsthafte Verletzungs- oder Lebensgefahr bringen.
Das Zeichen ACHTUNG bedeutet, dass besondere Vorsichtsmaßnahmen getroffen
werden müssen, um eine Beschädigung des Motorrads zu vermeiden.
Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen.
HINWEIS:
●Die Anleitung ist ein wichtiger Bestandteil des Motorrads und sollte daher beim eventuellen Weiterverkauf an den
neuen Eigentümer übergeben werden.
●Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem
Motorrad und dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinfor-
mationen enthält, die bis zur Veröffentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre
Yamaha-Fachwerkstatt.
GWA10030
WARNUNG0
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORRADS AUFMERKSAM UND VOLL-
STÄNDIG DURCHLESEN!
* Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.
GAU10151
ACHTUNG:
XT660Z 01-03 TED 13-03-2008 13:43 Pagina 4

KENNZEICHNUNG WICHTIGER HINWEISE

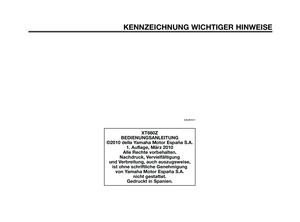

GAUB1011
XT660Z
BEDIENUNGSANLEITUNG
©2010 della Yamaha Motor España S.A. 1. Auflage, März 2010
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung
und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung von Yamaha Motor España S.A. nicht gestattet.
Gedruckt in Spanien.
06aleman 26/2/10 11:15 Página 5

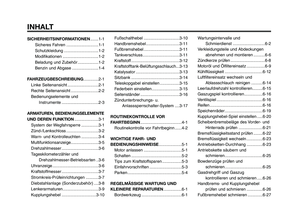

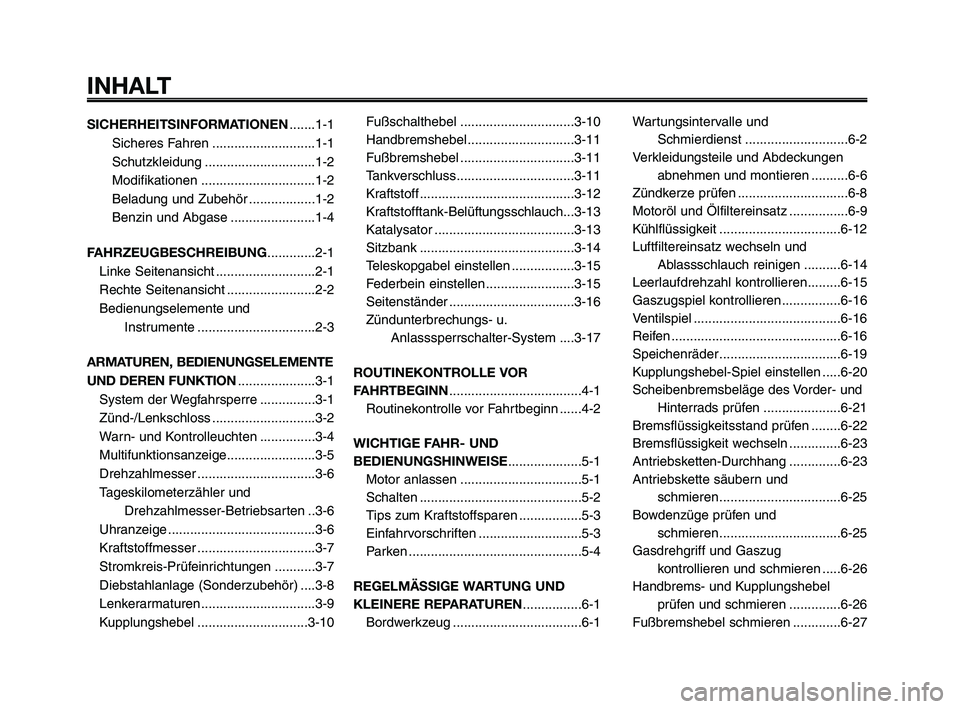

INHALT
SICHERHEITSINFORMATIONEN.......1-1
Sicheres Fahren ............................1-1
Schutzkleidung ..............................1-2
Modifikationen ...............................1-2

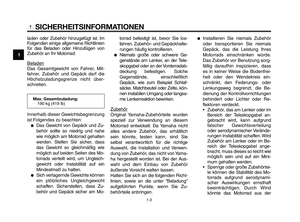

Beladung und Zubehör ..................1-2
Benzin und Abgase .......................1-4
FAHRZEUGBESCHREIBUNG.............2-1

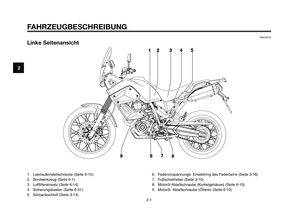

Linke Seitenansicht ...........................2-1
Rechte Seitenansicht ........................2-2

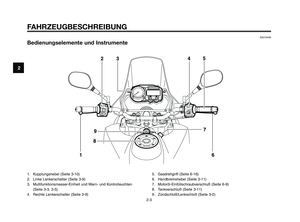

Bedienungselemente und
Instrumente ................................2-3
ARMATUREN, BEDIENUNGSELEMENTE
UND DEREN FUNKTION.....................3-1
System der Wegfahrsperre ...............3-1

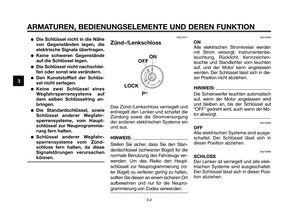

Zünd-/Lenkschloss ............................3-2

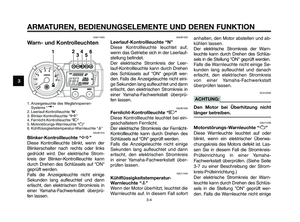

Warn- und Kontrolleuchten ...............3-4
Multifunktionsanzeige........................3-5

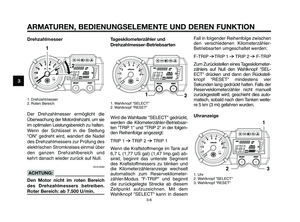

Drehzahlmesser ................................3-6
Tageskilometerzähler und
Drehzahlmesser-Betriebsarten ..3-6
Uhranzeige ........................................3-6

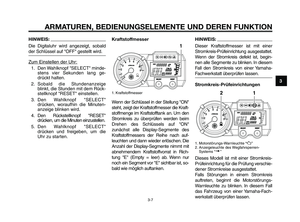

Kraftstoffmesser ................................3-7
Stromkreis-Prüfeinrichtungen ...........3-7

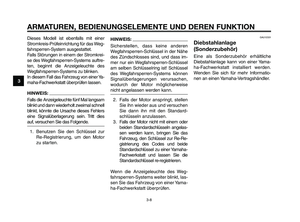

Diebstahlanlage (Sonderzubehör) ....3-8
Lenkerarmaturen ...............................3-9

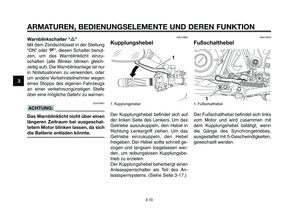

Kupplungshebel ..............................3-10Fußschalthebel ...............................3-10

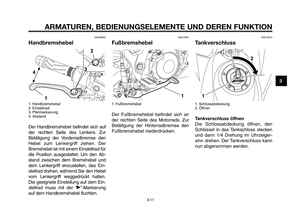

Handbremshebel .............................3-11
Fußbremshebel ...............................3-11
Tankverschluss................................3-11

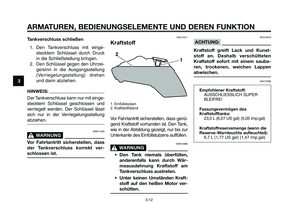

Kraftstoff ..........................................3-12

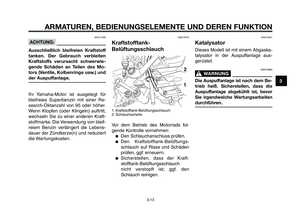

Kraftstofftank-Belüftungsschlauch...3-13
Katalysator ......................................3-13

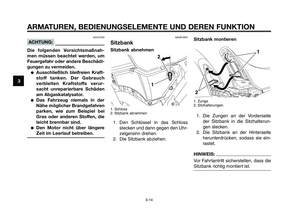

Sitzbank ..........................................3-14

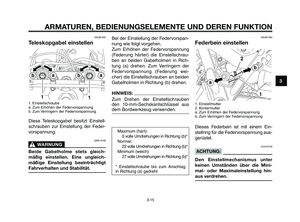

Teleskopgabel einstellen .................3-15
Federbein einstellen ........................3-15
Seitenständer ..................................3-16

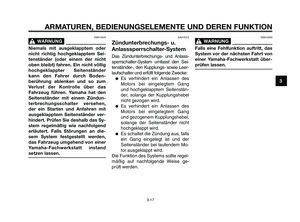

Zündunterbrechungs- u.
Anlasssperrschalter-System ....3-17

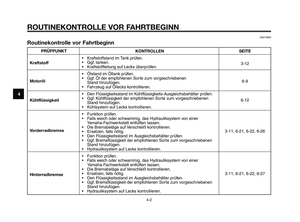

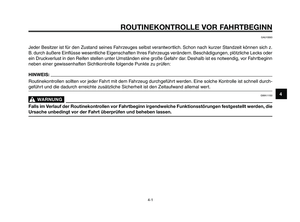

ROUTINEKONTROLLE VOR
FAHRTBEGINN....................................4-1

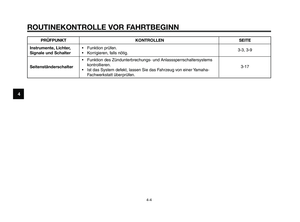

Routinekontrolle vor Fahrtbeginn ......4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE....................5-1
Motor anlassen .................................5-1
Schalten ............................................5-2

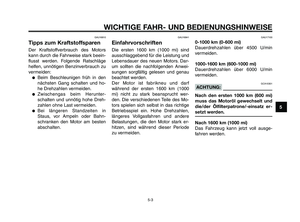

Tips zum Kraftstoffsparen .................5-3
Einfahrvorschriften ............................5-3

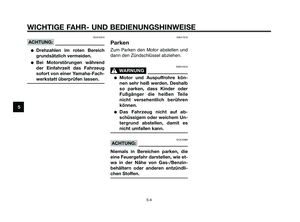

Parken ...............................................5-4
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN................6-1

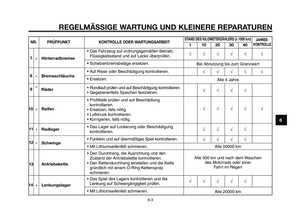

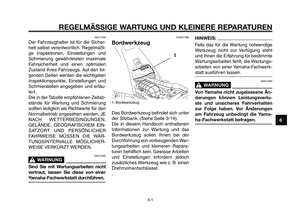

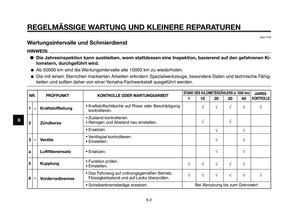

Bordwerkzeug ...................................6-1Wartungsintervalle und

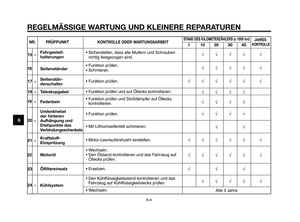

Schmierdienst ............................6-2

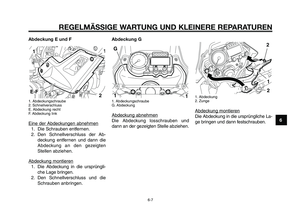

Verkleidungsteile und Abdeckungen

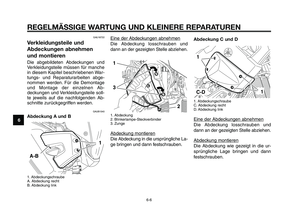

abnehmen und montieren ..........6-6

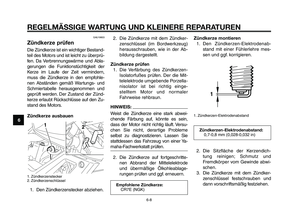

Zündkerze prüfen ..............................6-8

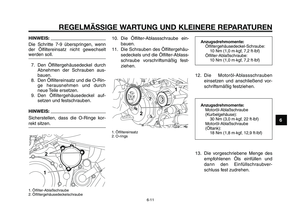

Motoröl und Ölfiltereinsatz ................6-9

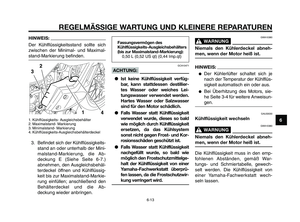

Kühlflüssigkeit .................................6-12

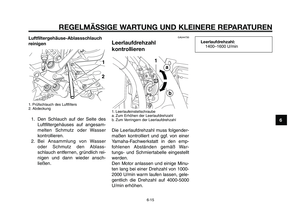

Luftfiltereinsatz wechseln und
Ablassschlauch reinigen ..........6-14
Leerlaufdrehzahl kontrollieren.........6-15
Gaszugspiel kontrollieren................6-16
Ventilspiel ........................................6-16

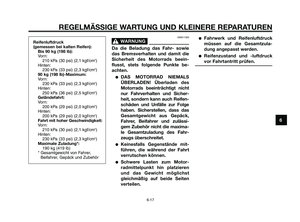

Reifen ..............................................6-16

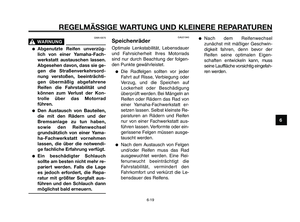

Speichenräder .................................6-19

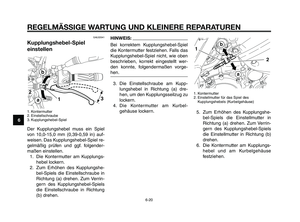

Kupplungshebel-Spiel einstellen .....6-20
Scheibenbremsbeläge des Vorder- und
Hinterrads prüfen .....................6-21

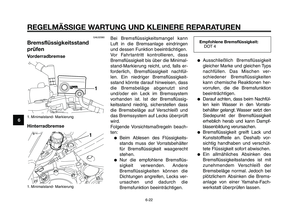

Bremsflüssigkeitsstand prüfen ........6-22

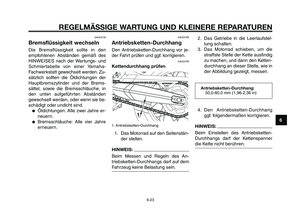

Bremsflüssigkeit wechseln ..............6-23

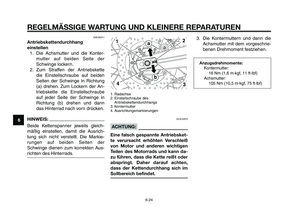

Antriebsketten-Durchhang ..............6-23

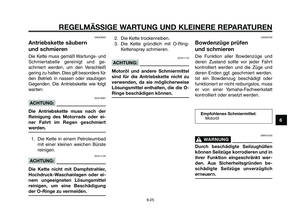

Antriebskette säubern und
schmieren .................................6-25
Bowdenzüge prüfen und
schmieren .................................6-25
Gasdrehgriff und Gaszug
kontrollieren und schmieren .....6-26
Handbrems- und Kupplungshebel
prüfen und schmieren ..............6-26

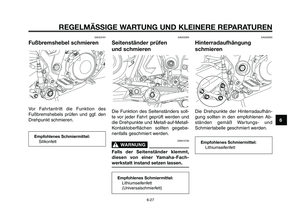

Fußbremshebel schmieren .............6-27

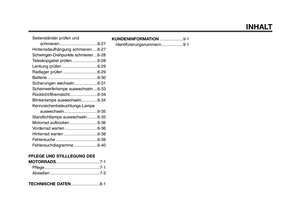

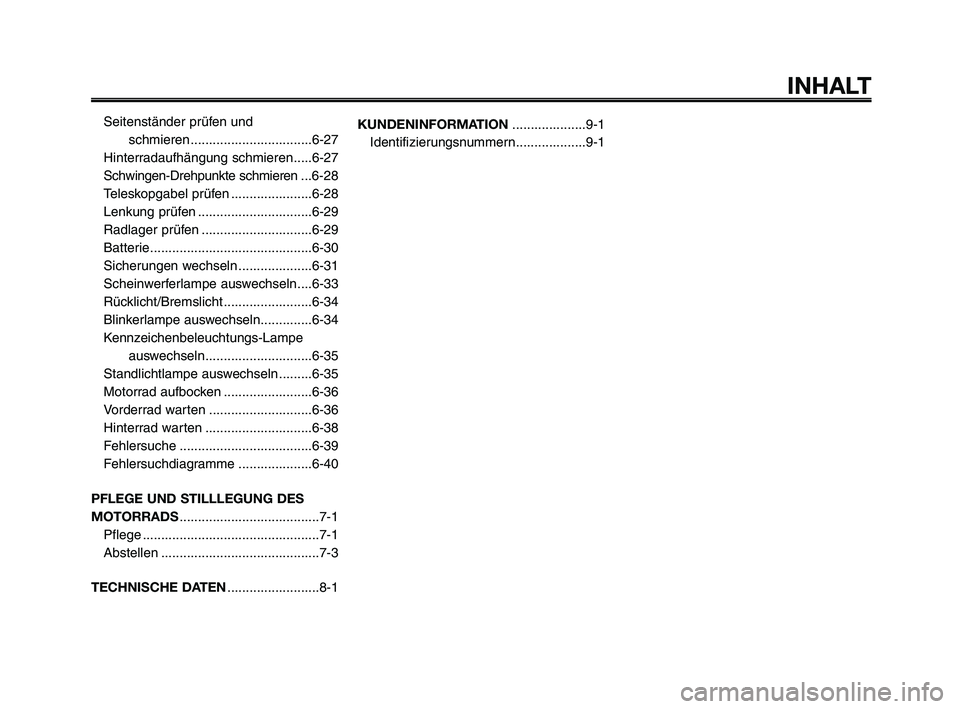

XT660Z 01-03 TED 13-03-2008 13:43 Pagina 6

INHALT
Seitenständer prüfen und
schmieren .................................6-27
Hinterradaufhängung schmieren.....6-27

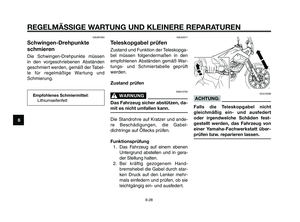

Schwingen-Drehpunkte schmieren ...6-28
Teleskopgabel prüfen ......................6-28

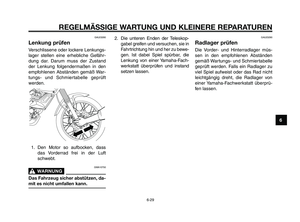

Lenkung prüfen ...............................6-29
Radlager prüfen ..............................6-29
Batterie............................................6-30

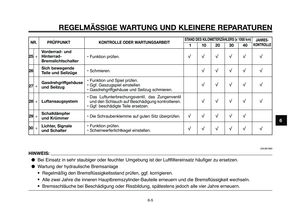

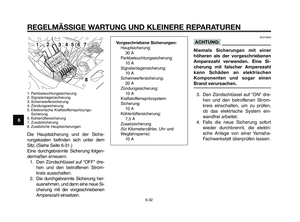

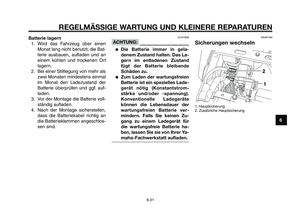

Sicherungen wechseln ....................6-31

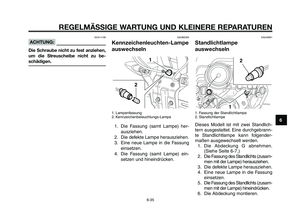

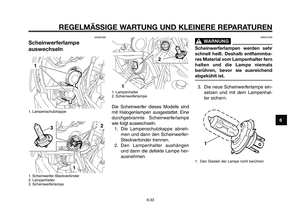

Scheinwerferlampe auswechseln....6-33

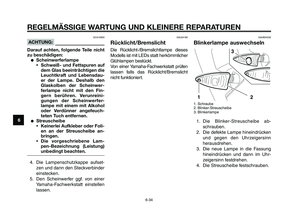

Rücklicht/Bremslicht ........................6-34
Blinkerlampe auswechseln..............6-34
Kennzeichenbeleuchtungs-Lampe
auswechseln.............................6-35
Standlichtlampe auswechseln .........6-35

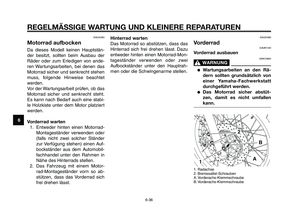

Motorrad aufbocken ........................6-36
Vorderrad warten ............................6-36
Hinterrad warten .............................6-38

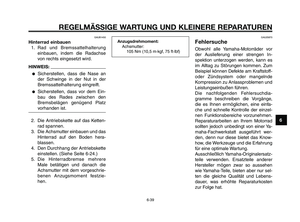

Fehlersuche ....................................6-39

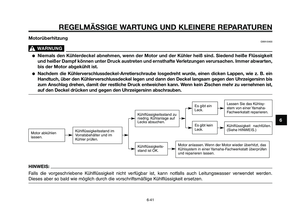

Fehlersuchdiagramme ....................6-40

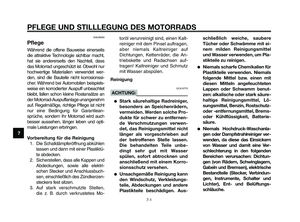

PFLEGE UND STILLLEGUNG DES
MOTORRADS......................................7-1

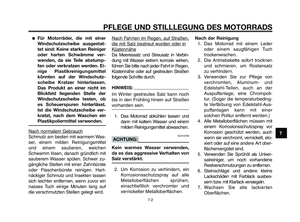

Pflege ................................................7-1

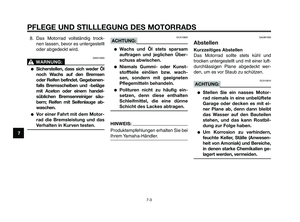

Abstellen ...........................................7-3

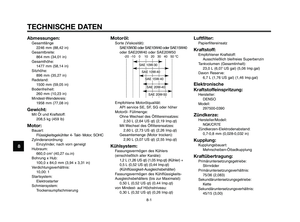

TECHNISCHE DATEN.........................8-1KUNDENINFORMATION....................9-1

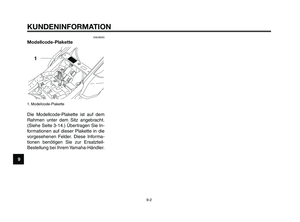

Identifizierungsnummern...................9-1
XT660Z 01-03 TED 13-03-2008 13:43 Pagina 7

1-1
1
2
3
4
5
6
7
8
9
10

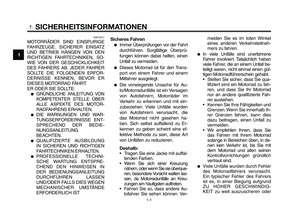

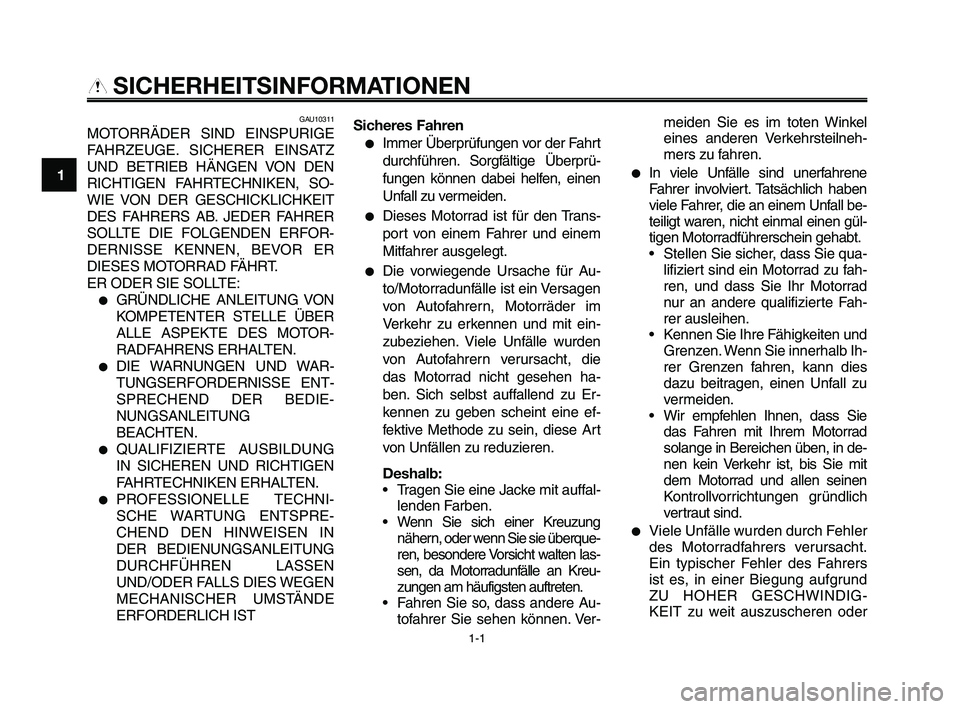

SICHERHEITSINFORMATIONEN
GAU10311
MOTORRÄDER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ
UND BETRIEB HÄNGEN VON DEN
RICHTIGEN FAHRTECHNIKEN, SO-
WIE VON DER GESCHICKLICHKEIT
DES FAHRERS AB. JEDER FAHRER
SOLLTE DIE FOLGENDEN ERFOR-
DERNISSE KENNEN, BEVOR ER
DIESES MOTORRAD FÄHRT.
ER ODER SIE SOLLTE:
●GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES MOTOR-
RADFAHRENS ERHALTEN.
●DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENT-
SPRECHEND DER BEDIE-
NUNGSANLEITUNG
BEACHTEN.
●QUALIFIZIERTE AUSBILDUNG
IN SICHEREN UND RICHTIGEN
FAHRTECHNIKEN ERHALTEN.
●PROFESSIONELLE TECHNI-
SCHE WARTUNG ENTSPRE-
CHEND DEN HINWEISEN IN
DER BEDIENUNGSANLEITUNG
DURCHFÜHREN LASSEN
UND/ODER FALLS DIES WEGEN
MECHANISCHER UMSTÄNDE
ERFORDERLICH ISTSicheres Fahren
●Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprü-
fungen können dabei helfen, einen
Unfall zu vermeiden.
●Dieses Motorrad ist für den Trans-
port von einem Fahrer und einem
Mitfahrer ausgelegt.
●Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im
Verkehr zu erkennen und mit ein-
zubeziehen. Viele Unfälle wurden
von Autofahrern verursacht, die
das Motorrad nicht gesehen ha-
ben. Sich selbst auffallend zu Er-
kennen zu geben scheint eine ef-
fektive Methode zu sein, diese Art
von Unfällen zu reduzieren.
Deshalb:
• Tragen Sie eine Jacke mit auffal-
lenden Farben.
• Wenn Sie sich einer Kreuzung
nähern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an Kreu-
zungen am häufigsten auftreten.
• Fahren Sie so, dass andere Au-
tofahrer Sie sehen können. Ver-meiden Sie es im toten Winkel
eines anderen Verkehrsteilneh-
mers zu fahren.
●In viele Unfälle sind unerfahrene
Fahrer involviert. Tatsächlich haben
viele Fahrer, die an einem Unfall be-
teiligt waren, nicht einmal einen gül-
tigen Motorradführerschein gehabt.
• Stellen Sie sicher, dass Sie qua-
lifiziert sind ein Motorrad zu fah-
ren, und dass Sie Ihr Motorrad
nur an andere qualifizierte Fah-
rer ausleihen.
• Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ih-
rer Grenzen fahren, kann dies
dazu beitragen, einen Unfall zu
vermeiden.
• Wir empfehlen Ihnen, dass Sie
das Fahren mit Ihrem Motorrad
solange in Bereichen üben, in de-
nen kein Verkehr ist, bis Sie mit
dem Motorrad und allen seinen
Kontrollvorrichtungen gründlich
vertraut sind.
●Viele Unfälle wurden durch Fehler
des Motorradfahrers verursacht.
Ein typischer Fehler des Fahrers
ist es, in einer Biegung aufgrund
ZU HOHER GESCHWINDIG-
KEIT zu weit auszuscheren oder
XT660Z 01-03 TED 13-03-2008 13:43 Pagina 8
