2010 YAMAHA TZR50 Betriebsanleitungen (in German)

GAU23283

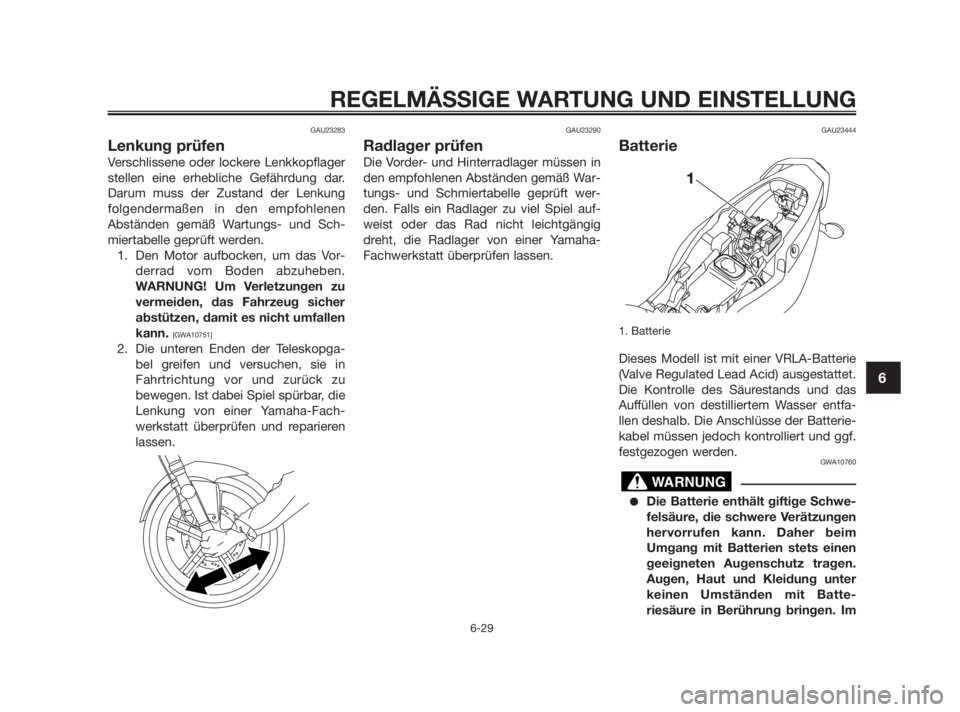

Lenkung prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar.
Darum muss der Zustand der Lenkung
folgendermaßen in den empfohlenen
Abständen gemäß Wartungs- und Sch-
miertabelle geprüft werden.
1. Den Motor aufbocken, um das Vor-
derrad vom Boden abzuheben.
WARNUNG! Um Verletzungen zu
vermeiden, das Fahrzeug sicher
abstützen, damit es nicht umfallen
kann.
[GWA10751]
2. Die unteren Enden der Teleskopga-
bel greifen und versuchen, sie in
Fahrtrichtung vor und zurück zu
bewegen. Ist dabei Spiel spürbar, die
Lenkung von einer Yamaha-Fach-
werkstatt überprüfen und reparieren
lassen.
GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft wer-
den. Falls ein Radlager zu viel Spiel auf-
weist oder das Rad nicht leichtgängig
dreht, die Radlager von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU23444
Batterie
1. Batterie
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfa-
llen deshalb. Die Anschlüsse der Batterie-
kabel müssen jedoch kontrolliert und ggf.
festgezogen werden.
GWA10760
●Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim
Umgang mit Batterien stets einen
geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batte-
riesäure in Berührung bringen. Im
WARNUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
5WX-F8199-G3 12/11/08 06:14 Página 65

Falle, dass Batteriesäure mit Haut
in Berührung kommt, führen Sie
die folgenden ERSTE HILFE-Maß-
nahmen durch.
•ÄUßERLICH: Mit reichlich Was-
ser abspülen.
•INNERLICH: Große Mengen
Wasser oder Milch trinken und
sofort einen Arzt rufen.
•AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
●Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, bren-
nende Zigaretten und andere
Feuerquellen von der Batterie fern
halten. Beim Laden der Batterie in
geschlossenen Räumen für ausrei-
chende Belüftung sorgen.
●DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elek-
trischer Nebenverbraucher schneller
entlädt, wenn das Fahrzeug mit solchen
ausgestattet ist.
GCA16520
Zum Laden der VRLA-Batterie (Valve
Regulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Scha-
den. Wenn Ihnen kein Konstantspan-
nungs-Batterieladegerät zur Verfügung
steht, lassen Sie die Batterie in einer
Yamaha-Fachwerkstatt aufladen.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem küh-
len und trockenen Ort lagern. ACH-
TUNG: Beim Ausbau der Batterie
darauf achten, dass der Schlüssel
auf “ ” gedreht wurde, dann
zuerst das Minuskabel und ansch-
lieflend das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal im
Monat den Ladezustand der Batterie
überprüfen und ggf. aufladen.
3. Vor der Montage die Batterie
vollständig aufladen.
4. Nach der Montage sicherstellen,
dass die Batteriekabel richtig an die
Batterieklemmen angeschlossen
sind.
ACHTUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
5WX-F8199-G3 12/11/08 06:14 Página 66

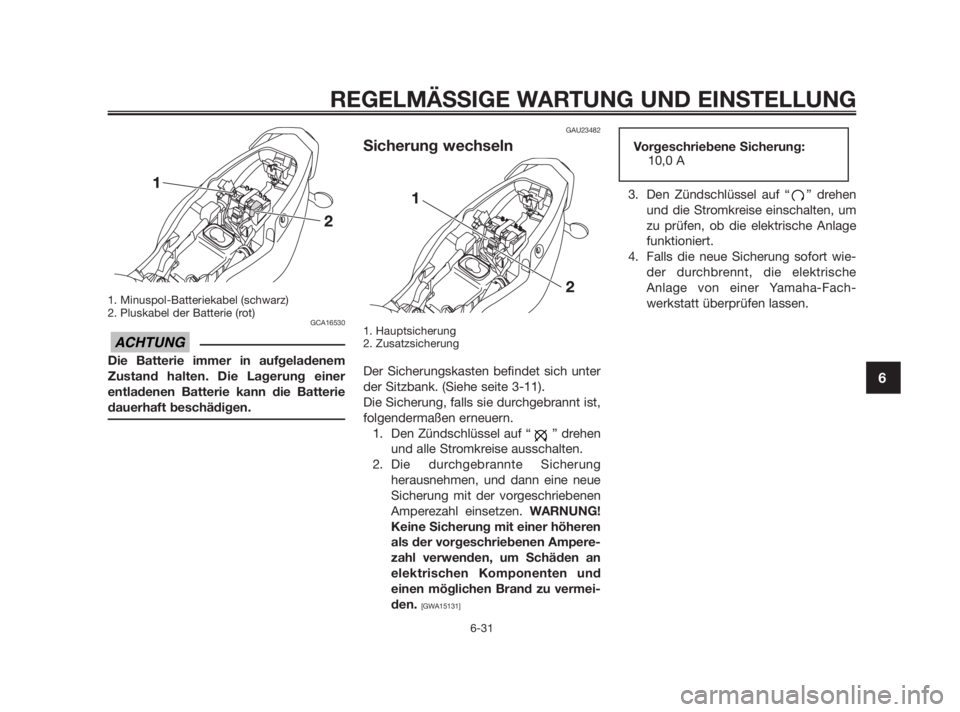

1. Minuspol-Batteriekabel (schwarz)
2. Pluskabel der Batterie (rot)
GCA16530
Die Batterie immer in aufgeladenem
Zustand halten. Die Lagerung einer
entladenen Batterie kann die Batterie
dauerhaft beschädigen.
GAU23482
Sicherung wechseln
1. Hauptsicherung
2. Zusatzsicherung
Der Sicherungskasten befindet sich unter
der Sitzbank. (Siehe seite 3-11).
Die Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Den Zündschlüssel auf “ ” drehen
und alle Stromkreise ausschalten.
2. Die durchgebrannte Sicherung
herausnehmen, und dann eine neue
Sicherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und
einen möglichen Brand zu vermei-
den.
[GWA15131]
3. Den Zündschlüssel auf “ ” drehen
und die Stromkreise einschalten, um
zu prüfen, ob die elektrische Anlage
funktioniert.
4. Falls die neue Sicherung sofort wie-
der durchbrennt, die elektrische
Anlage von einer Yamaha-Fach-
werkstatt überprüfen lassen.
Vorgeschriebene Sicherung:
10,0 A
ACHTUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
5WX-F8199-G3 12/11/08 06:14 Página 67

GAU23801

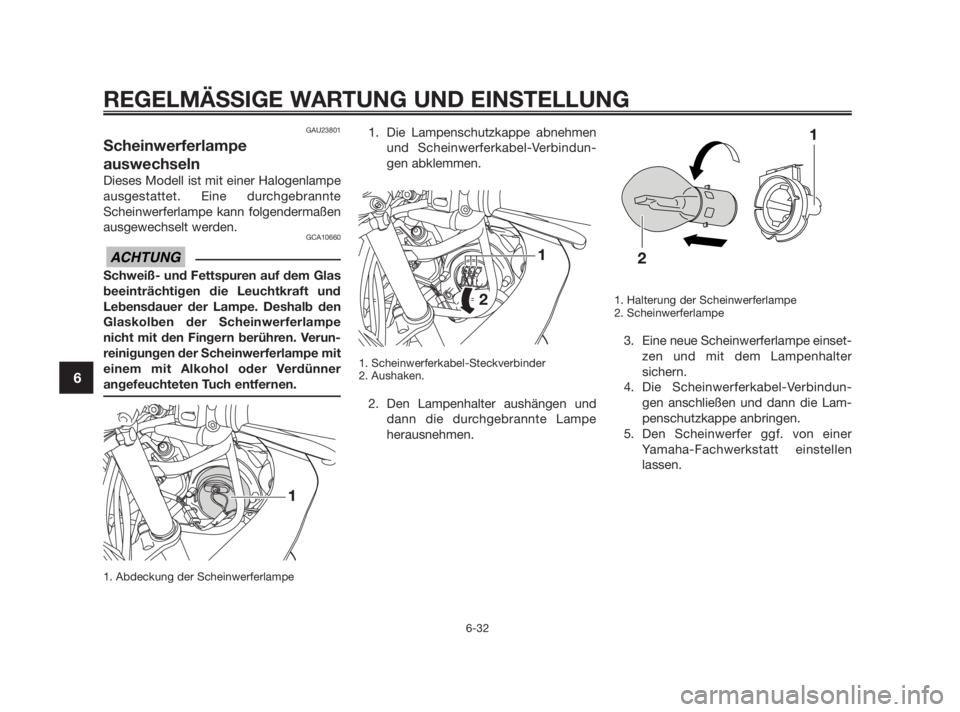

Scheinwerferlampe
auswechseln
Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgendermaßen
ausgewechselt werden.
GCA10660
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und
Lebensdauer der Lampe. Deshalb den
Glaskolben der Scheinwerferlampe
nicht mit den Fingern berühren. Verun-
reinigungen der Scheinwerferlampe mit
einem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
1. Abdeckung der Scheinwerferlampe
1. Die Lampenschutzkappe abnehmen
und Scheinwerferkabel-Verbindun-
gen abklemmen.
1. Scheinwerferkabel-Steckverbinder
2. Aushaken.
2. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe
herausnehmen.
1. Halterung der Scheinwerferlampe
2. Scheinwerferlampe
3. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter
sichern.
4. Die Scheinwerferkabel-Verbindun-
gen anschließen und dann die Lam-
penschutzkappe anbringen.
5. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen
lassen.
ACHTUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
5WX-F8199-G3 12/11/08 06:14 Página 68

GAU24133

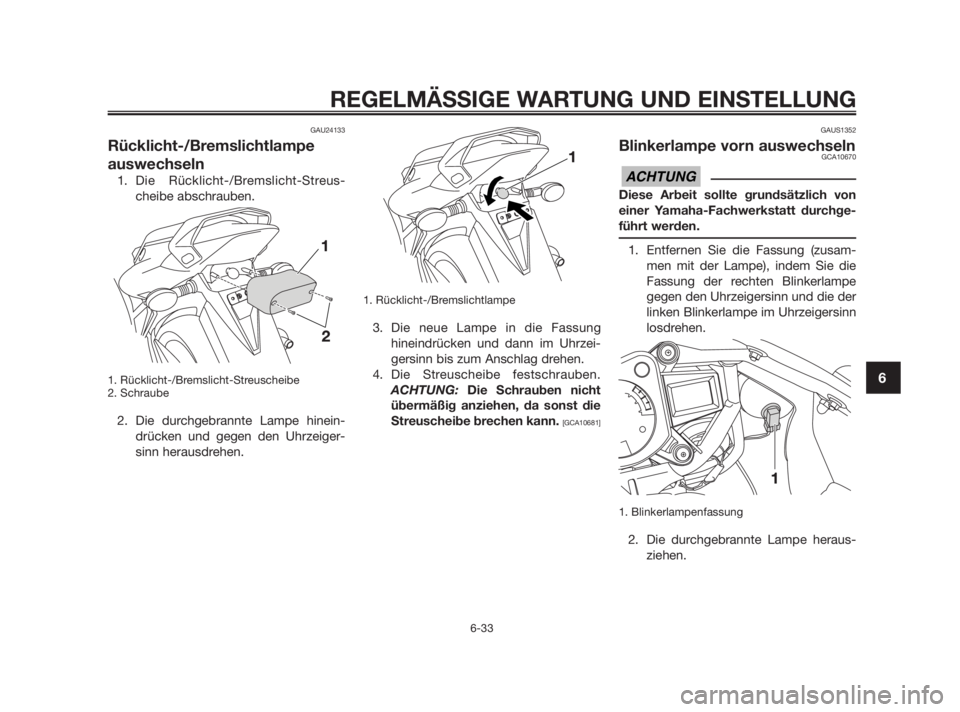

Rücklicht-/Bremslichtlampe
auswechseln
1. Die Rücklicht-/Bremslicht-Streus-
cheibe abschrauben.
1. Rücklicht-/Bremslicht-Streuscheibe
2. Schraube
2. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.
1. Rücklicht-/Bremslichtlampe
3. Die neue Lampe in die Fassung
hineindrücken und dann im Uhrzei-
gersinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schrauben nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA10681]GAUS1352
Blinkerlampe vorn auswechselnGCA10670
Diese Arbeit sollte grundsätzlich von
einer Yamaha-Fachwerkstatt durchge-
führt werden.
1. Entfernen Sie die Fassung (zusam-
men mit der Lampe), indem Sie die
Fassung der rechten Blinkerlampe
gegen den Uhrzeigersinn und die der
linken Blinkerlampe im Uhrzeigersinn
losdrehen.
1. Blinkerlampenfassung
2. Die durchgebrannte Lampe heraus-
ziehen.
ACHTUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
6
5WX-F8199-G3 12/11/08 06:14 Página 69

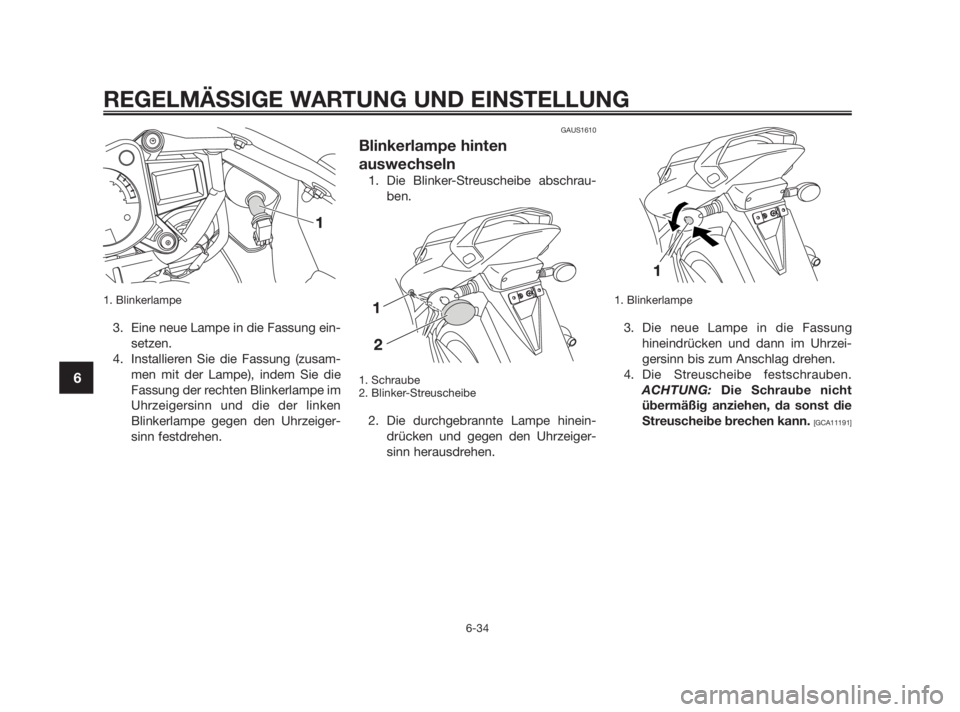

1. Blinkerlampe
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Installieren Sie die Fassung (zusam-
men mit der Lampe), indem Sie die
Fassung der rechten Blinkerlampe im
Uhrzeigersinn und die der linken
Blinkerlampe gegen den Uhrzeiger-
sinn festdrehen.
GAUS1610
Blinkerlampe hinten
auswechseln
1. Die Blinker-Streuscheibe abschrau-
ben.
1. Schraube
2. Blinker-Streuscheibe
2. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.
1. Blinkerlampe
3. Die neue Lampe in die Fassung
hineindrücken und dann im Uhrzei-
gersinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6
5WX-F8199-G3 12/11/08 06:14 Página 70

GAUM1461

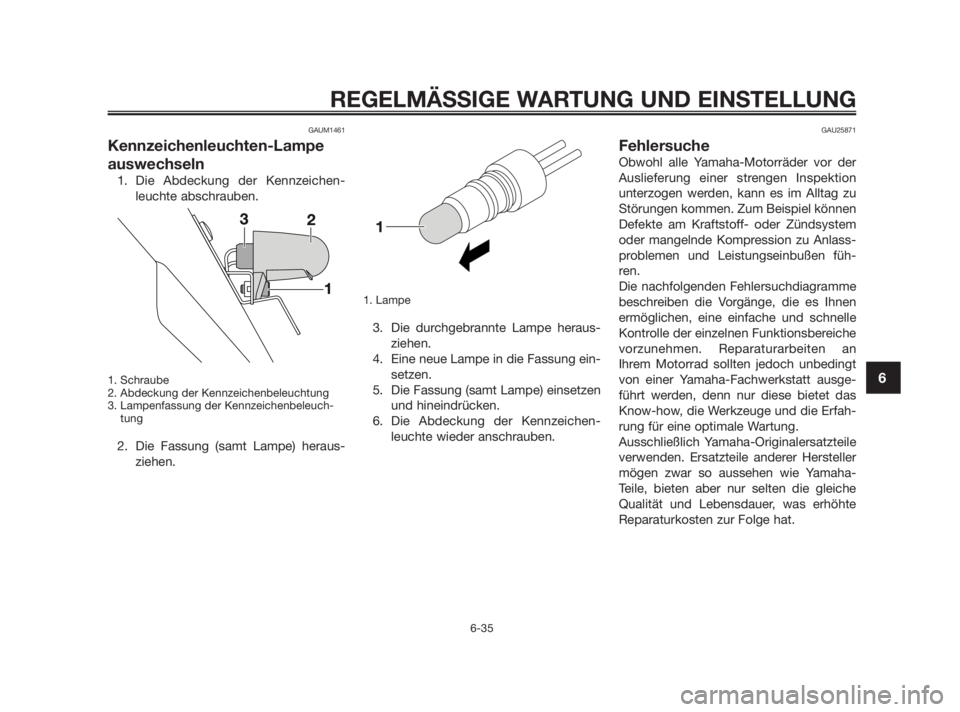

Kennzeichenleuchten-Lampe
auswechseln
1. Die Abdeckung der Kennzeichen-
leuchte abschrauben.
1. Schraube
2. Abdeckung der Kennzeichenbeleuchtung
3. Lampenfassung der Kennzeichenbeleuch-
tung
2. Die Fassung (samt Lampe) heraus-
ziehen.
1. Lampe
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Abdeckung der Kennzeichen-
leuchte wieder anschrauben.
GAU25871
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen füh-
ren.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an
Ihrem Motorrad sollten jedoch unbedingt
von einer Yamaha-Fachwerkstatt ausge-
führt werden, denn nur diese bietet das
Know-how, die Werkzeuge und die Erfah-
rung für eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
6
5WX-F8199-G3 12/11/08 06:14 Página 71

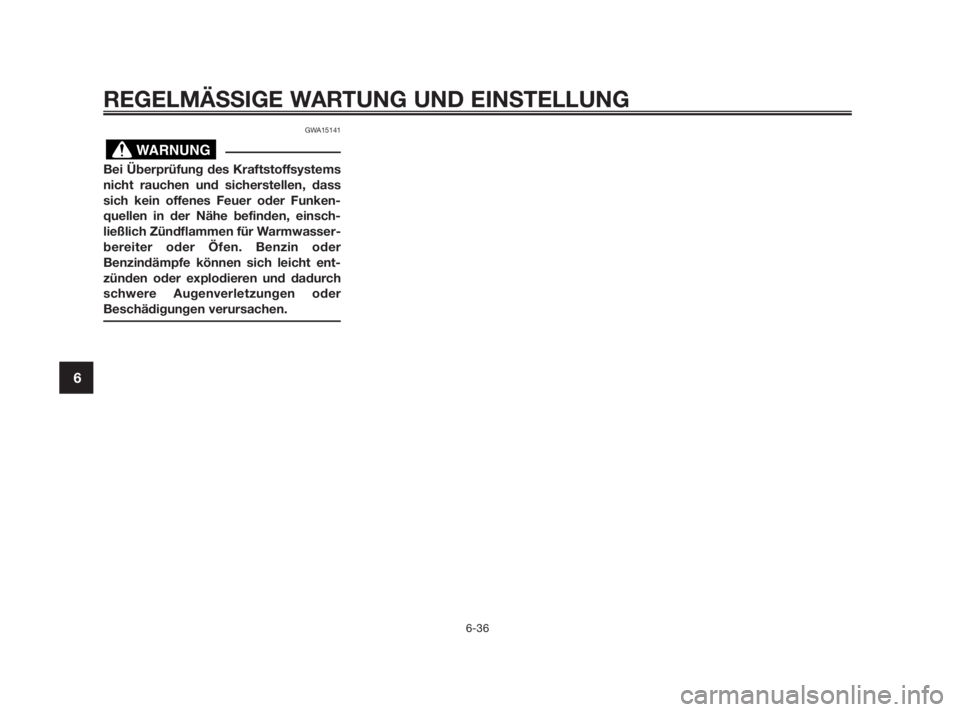

GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einsch-
ließlich Zündflammen für Warmwasser-
bereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder
Beschädigungen verursachen.
WARNUNG
