2010 YAMAHA TZR50 Betriebsanleitungen (in German)

Dies zeigt Reserve an. Geht Ihnen wäh-
rend der Fahrt der Kraftstoff aus, den
Hebel in diese Position bringen. Bei der
nächsten Gelegenheit tanken. Nach dem
Tanken muss der Hebel in die Stellung
“ON” zurückgestellt werden!GAU13590

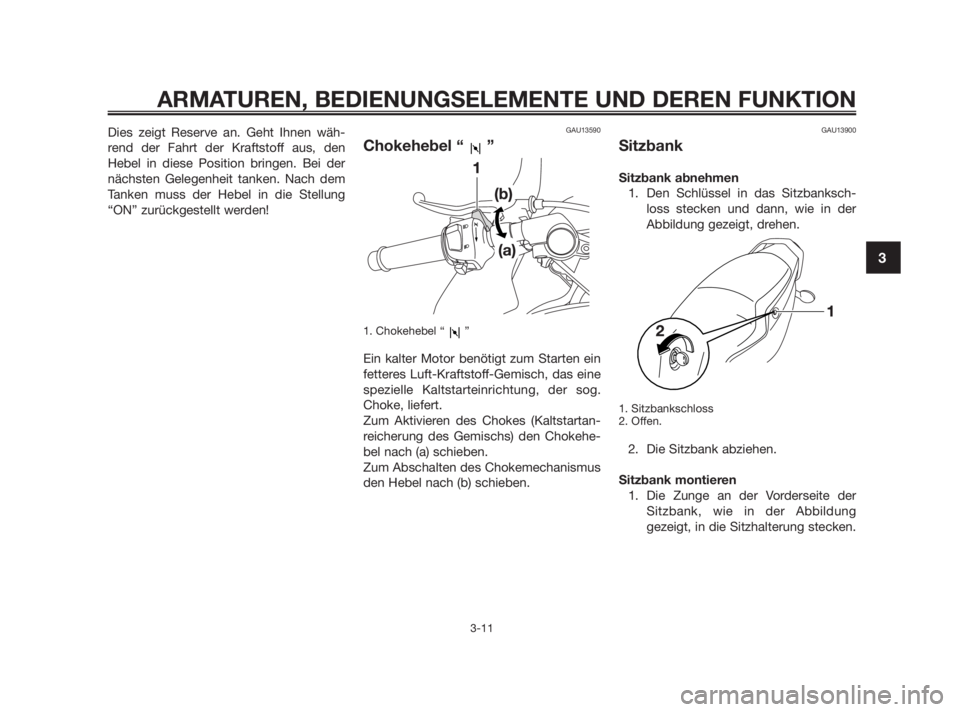

Chokehebel “ ”
1. Chokehebel “ ”
Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartan-
reicherung des Gemischs) den Chokehe-
bel nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
GAU13900
Sitzbank
Sitzbank abnehmen
1. Den Schlüssel in das Sitzbanksch-
loss stecken und dann, wie in der
Abbildung gezeigt, drehen.
1. Sitzbankschloss
2. Offen.
2. Die Sitzbank abziehen.
Sitzbank montieren
1. Die Zunge an der Vorderseite der
Sitzbank, wie in der Abbildung
gezeigt, in die Sitzhalterung stecken.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
5WX-F8199-G3 12/11/08 06:13 Página 25

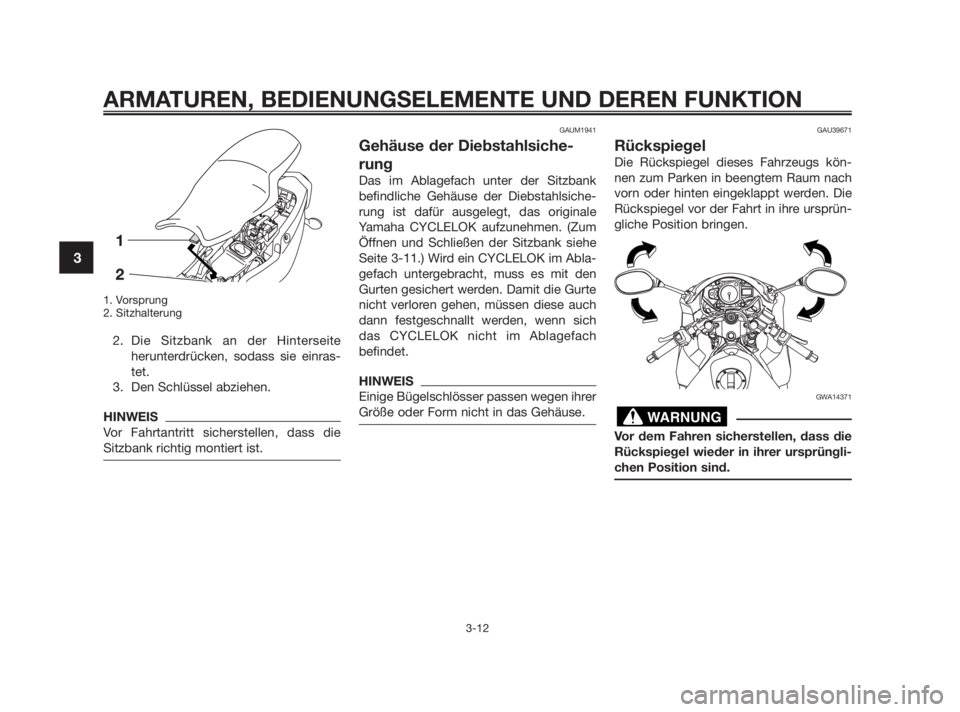

1. Vorsprung
2. Sitzhalterung
2. Die Sitzbank an der Hinterseite
herunterdrücken, sodass sie einras-
tet.
3. Den Schlüssel abziehen.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
GAUM1941
Gehäuse der Diebstahlsiche-
rung
Das im Ablagefach unter der Sitzbank
befindliche Gehäuse der Diebstahlsiche-
rung ist dafür ausgelegt, das originale
Yamaha CYCLELOK aufzunehmen. (Zum
Öffnen und Schließen der Sitzbank siehe
Seite 3-11.) Wird ein CYCLELOK im Abla-
gefach untergebracht, muss es mit den
Gurten gesichert werden. Damit die Gurte
nicht verloren gehen, müssen diese auch
dann festgeschnallt werden, wenn sich
das CYCLELOK nicht im Ablagefach
befindet.
HINWEIS
Einige Bügelschlösser passen wegen ihrer
Größe oder Form nicht in das Gehäuse.
GAU39671
Rückspiegel
Die Rückspiegel dieses Fahrzeugs kön-
nen zum Parken in beengtem Raum nach
vorn oder hinten eingeklappt werden. Die
Rückspiegel vor der Fahrt in ihre ursprün-
gliche Position bringen.
GWA14371
Vor dem Fahren sicherstellen, dass die
Rückspiegel wieder in ihrer ursprüngli-
chen Position sind.
WARNUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
5WX-F8199-G3 12/11/08 06:13 Página 26

GAU15301

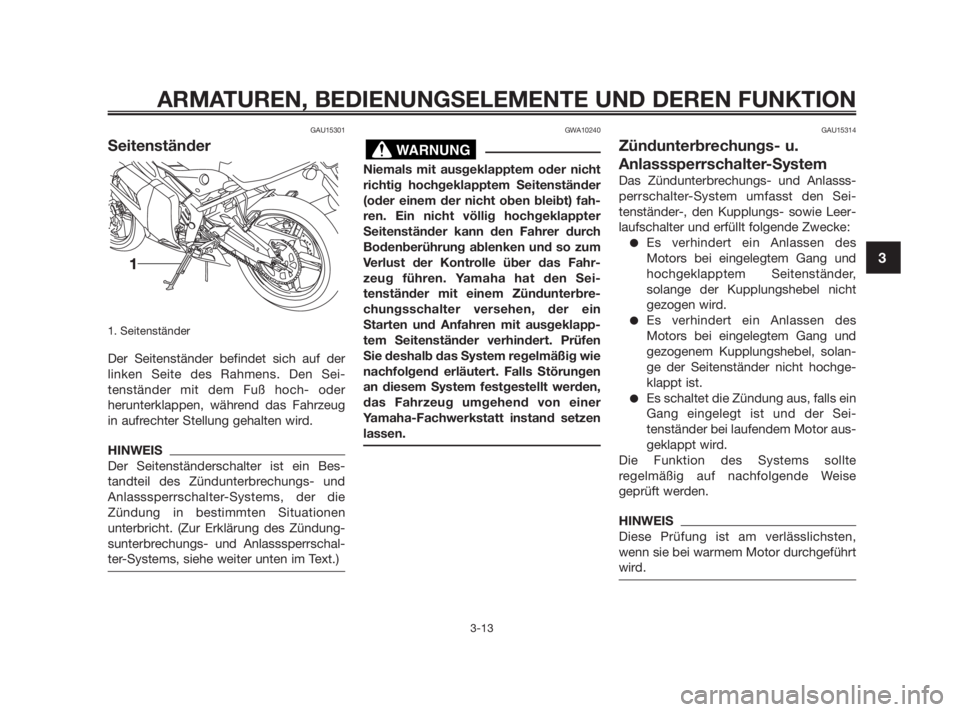

Seitenständer
1. Seitenständer
Der Seitenständer befindet sich auf der
linken Seite des Rahmens. Den Sei-
tenständer mit dem Fuß hoch- oder
herunterklappen, während das Fahrzeug
in aufrechter Stellung gehalten wird.
HINWEIS
Der Seitenständerschalter ist ein Bes-
tandteil des Zündunterbrechungs- und
Anlasssperrschalter-Systems, der die
Zündung in bestimmten Situationen
unterbricht. (Zur Erklärung des Zündung-
sunterbrechungs- und Anlasssperrschal-
ter-Systems, siehe weiter unten im Text.)
GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter
Seitenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahr-
zeug führen. Yamaha hat den Sei-
tenständer mit einem Zündunterbre-
chungsschalter versehen, der ein
Starten und Anfahren mit ausgeklapp-
tem Seitenständer verhindert. Prüfen
Sie deshalb das System regelmäßig wie
nachfolgend erläutert. Falls Störungen
an diesem System festgestellt werden,
das Fahrzeug umgehend von einer
Yamaha-Fachwerkstatt instand setzen
lassen.
GAU15314
Zündunterbrechungs- u.
Anlasssperrschalter-System
Das Zündunterbrechungs- und Anlasss-
perrschalter-System umfasst den Sei-
tenständer-, den Kupplungs- sowie Leer-
laufschalter und erfüllt folgende Zwecke:
●Es verhindert ein Anlassen des
Motors bei eingelegtem Gang und
hochgeklapptem Seitenständer,
solange der Kupplungshebel nicht
gezogen wird.
●Es verhindert ein Anlassen des
Motors bei eingelegtem Gang und
gezogenem Kupplungshebel, solan-
ge der Seitenständer nicht hochge-
klappt ist.
●Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Sei-
tenständer bei laufendem Motor aus-
geklappt wird.
Die Funktion des Systems sollte
regelmäßig auf nachfolgende Weise
geprüft werden.
HINWEIS
Diese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchgeführt
wird.
WARNUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
5WX-F8199-G3 12/11/08 06:13 Página 27

Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2.
Sicherstellen, dass der Motorstoppschalter auf
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
“ ” gestellt ist.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
5WX-F8199-G3 12/11/08 06:13 Página 28

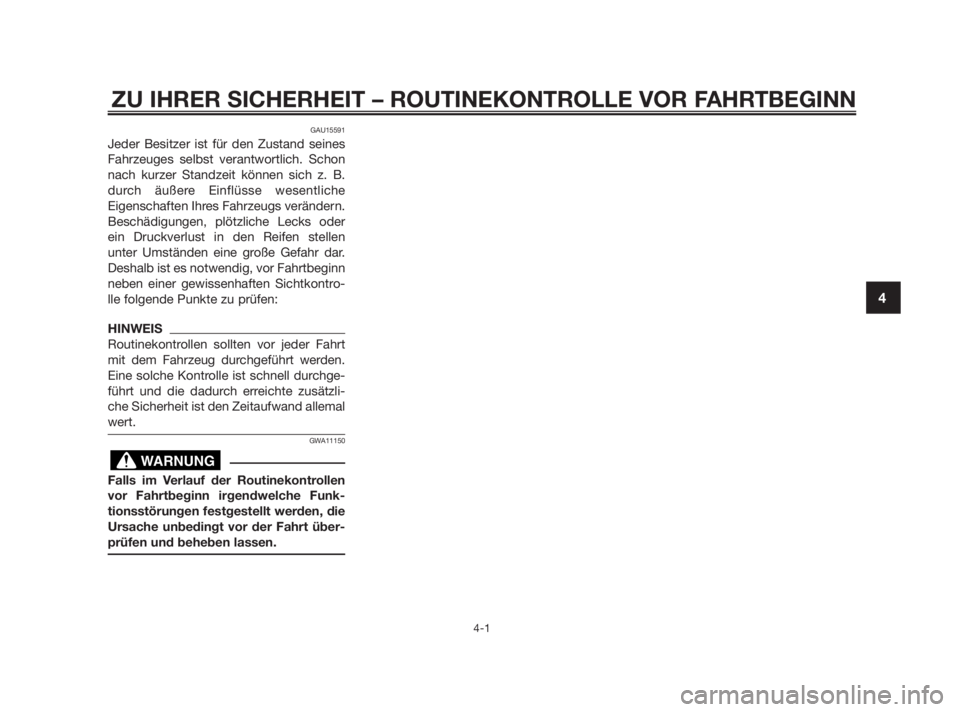

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15591
Jeder Besitzer ist für den Zustand seines
Fahrzeuges selbst verantwortlich. Schon
nach kurzer Standzeit können sich z. B.
durch äußere Einflüsse wesentliche
Eigenschaften Ihres Fahrzeugs verändern.
Beschädigungen, plötzliche Lecks oder
ein Druckverlust in den Reifen stellen
unter Umständen eine große Gefahr dar.
Deshalb ist es notwendig, vor Fahrtbeginn
neben einer gewissenhaften Sichtkontro-
lle folgende Punkte zu prüfen:
HINWEIS
Routinekontrollen sollten vor jeder Fahrt
mit dem Fahrzeug durchgeführt werden.
Eine solche Kontrolle ist schnell durchge-
führt und die dadurch erreichte zusätzli-
che Sicherheit ist den Zeitaufwand allemal
wert.
GWA11150
Falls im Verlauf der Routinekontrollen
vor Fahrtbeginn irgendwelche Funk-
tionsstörungen festgestellt werden, die
Ursache unbedingt vor der Fahrt über-
prüfen und beheben lassen.
WARNUNG
5WX-F8199-G3 12/11/08 06:13 Página 29

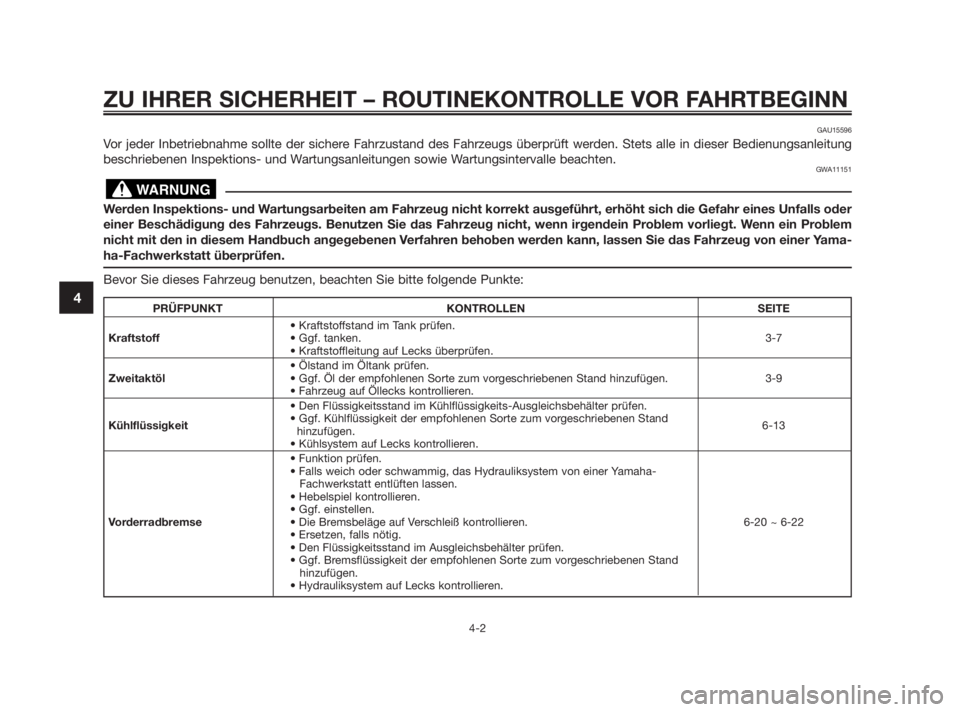

GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung
beschriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder
einer Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem
nicht mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yama-
ha-Fachwerkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
WARNUNG
ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4PRÜFPUNKT KONTROLLEN SEITE
• Kraftstoffstand im Tank prüfen.
Kraftstoff• Ggf. tanken.3-7
• Kraftstoffleitung auf Lecks überprüfen.
• Ölstand im Öltank prüfen.
Zweitaktöl• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen. 3-9
• Fahrzeug auf Öllecks kontrollieren.
• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Kühlflüssigkeit• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
6-13
hinzufügen.
• Kühlsystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-
Fachwerkstatt entlüften lassen.
• Hebelspiel kontrollieren.
• Ggf. einstellen.
Vorderradbremse• Die Bremsbeläge auf Verschleiß kontrollieren. 6-20 ~ 6-22
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
5WX-F8199-G3 12/11/08 06:14 Página 30

PRÜFPUNKT KONTROLLEN SEITE
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-
Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Hinterradbremse• Ersetzen, falls nötig. 6-21, 6-22
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
• Funktion prüfen.
Kupplung• Ggf. Seilzug schmieren.
6-19
• Hebelspiel kontrollieren.
• Ggf. einstellen.
Gasdrehgriff• Sicherstellen, dass er reibungslos funktioniert.
• Seilzugspiel kontrollieren.
6-17, 6-26
• Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des
Seilzug- und Griffgehäuse schmieren lassen.
Steuerungs-Seilzüge• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. schmieren.6-26
• Kettendurchhang kontrollieren.
Antriebskette• Ggf. einstellen.
• Zustand der Kette kontrollieren.6-24, 6-25
• Ggf. schmieren.
• Auf Beschädigung kontrollieren.
Räder und Reifen• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.6-17, 6-19
• Korrigieren, falls nötig.
Brems- und Schaltpedale• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Pedale schmieren.6-27
Brems- und Kupplungshebel• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.6-27
Seitenständer• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkt schmieren.6-28
ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
5WX-F8199-G3 12/11/08 06:14 Página 31

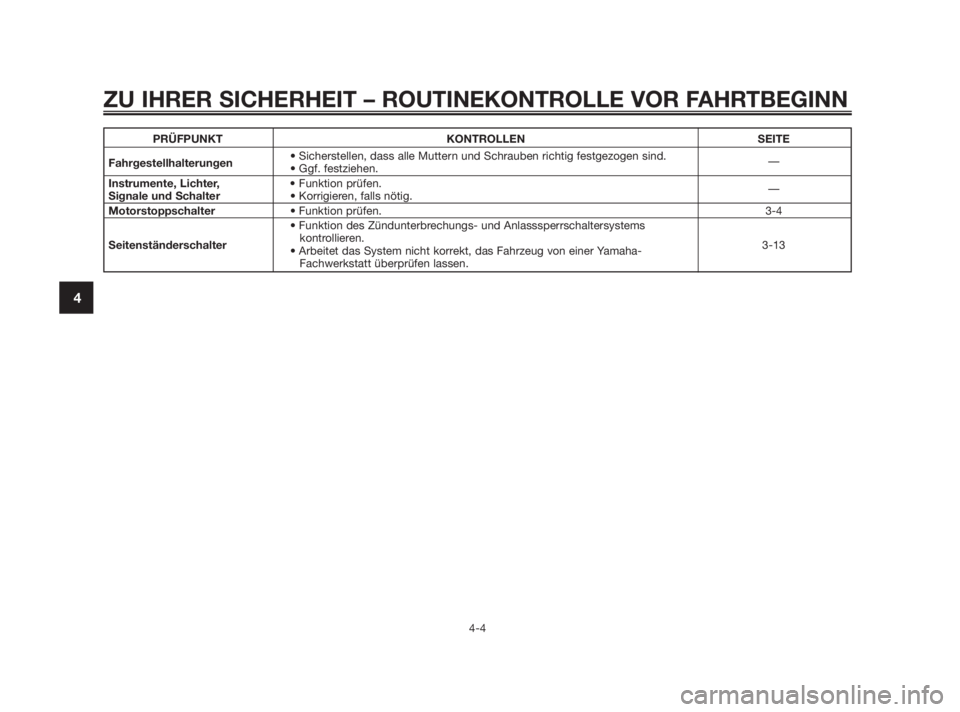

PRÜFPUNKT KONTROLLEN SEITE
Fahrgestellhalterungen• Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
• Ggf. festziehen.—
Instrumente, Lichter, • Funktion prüfen.
Signale und Schalter• Korrigieren, falls nötig.—
Motorstoppschalter• Funktion prüfen.3-4
• Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems
Seitenständerschalter kontrollieren.
3-13
• Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen.
ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-4
4
