2010 YAMAHA TZR50 Betriebsanleitungen (in German)

GAUS1540

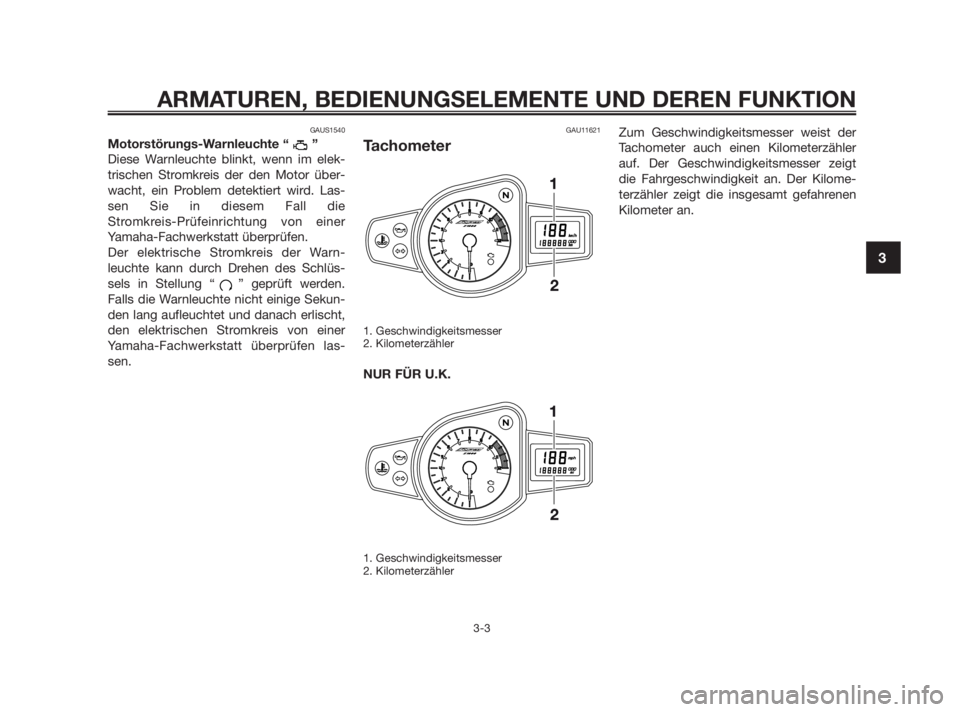

Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte blinkt, wenn im elek-
trischen Stromkreis der den Motor über-
wacht, ein Problem detektiert wird. Las-
sen Sie in diesem Fall die
Stromkreis-Prüfeinrichtung von einer
Yamaha-Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warn-
leuchte kann durch Drehen des Schlüs-
sels in Stellung “ ” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen las-
sen.
GAU11621
Tachometer
1. Geschwindigkeitsmesser
2. Kilometerzähler
NUR FÜR U.K.
1. Geschwindigkeitsmesser
2. Kilometerzähler
Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometerzähler
auf. Der Geschwindigkeitsmesser zeigt
die Fahrgeschwindigkeit an. Der Kilome-
terzähler zeigt die insgesamt gefahrenen
Kilometer an.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
5WX-F8199-G3 12/11/08 06:13 Página 17

GAU11851

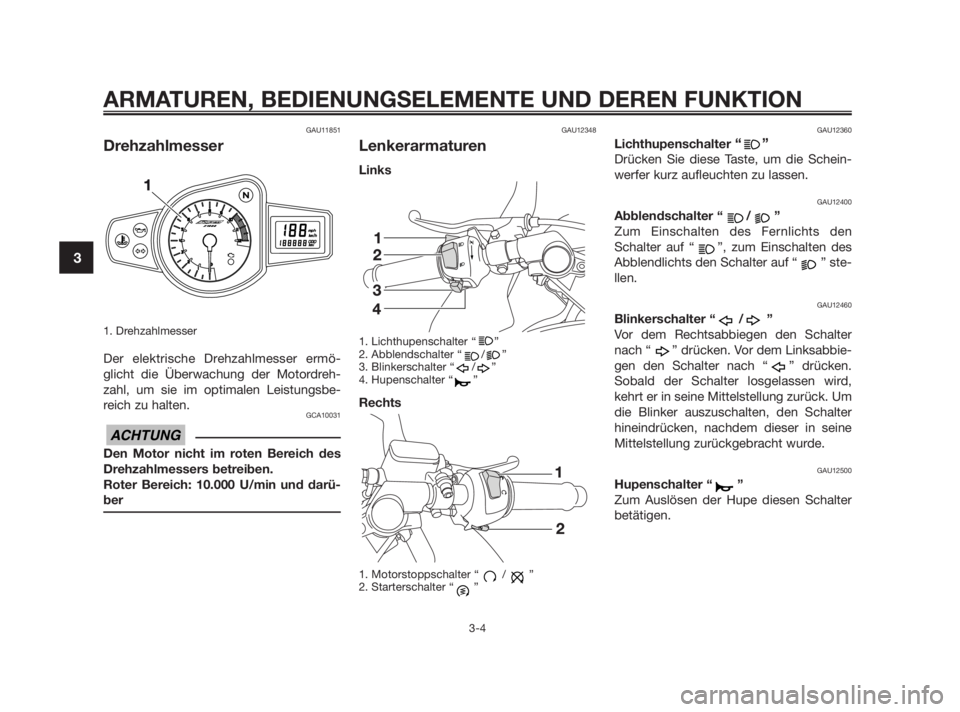

Drehzahlmesser
1. Drehzahlmesser
Der elektrische Drehzahlmesser ermö-
glicht die Überwachung der Motordreh-
zahl, um sie im optimalen Leistungsbe-
reich zu halten.
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 10.000 U/min und darü-
ber
GAU12348
Lenkerarmaturen
Links
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
Rechts
1. Motorstoppschalter “ / ”
2. Starterschalter “ ”
GAU12360
Lichthupenschalter “”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den
Schalter auf “ ”, zum Einschalten des
Abblendlichts den Schalter auf “ ” ste-
llen.
GAU12460
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU12500
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
ACHTUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
5WX-F8199-G3 12/11/08 06:13 Página 18

GAU12660

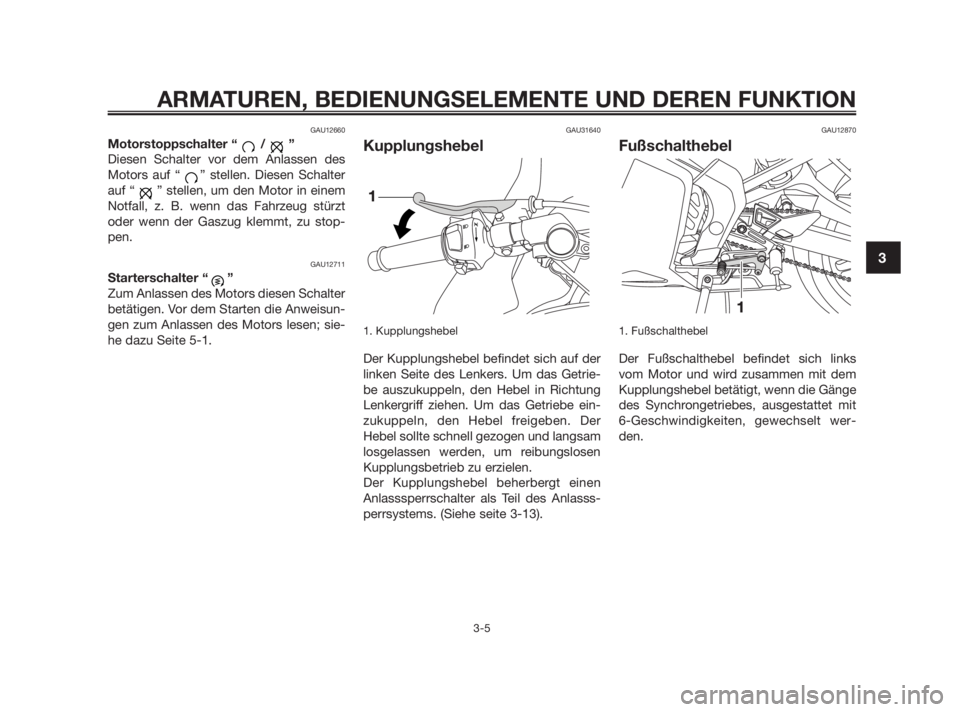

Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des
Motors auf “ ” stellen. Diesen Schalter
auf “ ” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt
oder wenn der Gaszug klemmt, zu stop-
pen.
GAU12711
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; sie-
he dazu Seite 5-1.
GAU31640
Kupplungshebel
1. Kupplungshebel
Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getrie-
be auszukuppeln, den Hebel in Richtung
Lenkergriff ziehen. Um das Getriebe ein-
zukuppeln, den Hebel freigeben. Der
Hebel sollte schnell gezogen und langsam
losgelassen werden, um reibungslosen
Kupplungsbetrieb zu erzielen.
Der Kupplungshebel beherbergt einen
Anlasssperrschalter als Teil des Anlasss-
perrsystems. (Siehe seite 3-13).
GAU12870
Fußschalthebel
1. Fußschalthebel
Der Fußschalthebel befindet sich links
vom Motor und wird zusammen mit dem
Kupplungshebel betätigt, wenn die Gänge
des Synchrongetriebes, ausgestattet mit
6-Geschwindigkeiten, gewechselt wer-
den.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
5WX-F8199-G3 12/11/08 06:13 Página 19

GAU12890

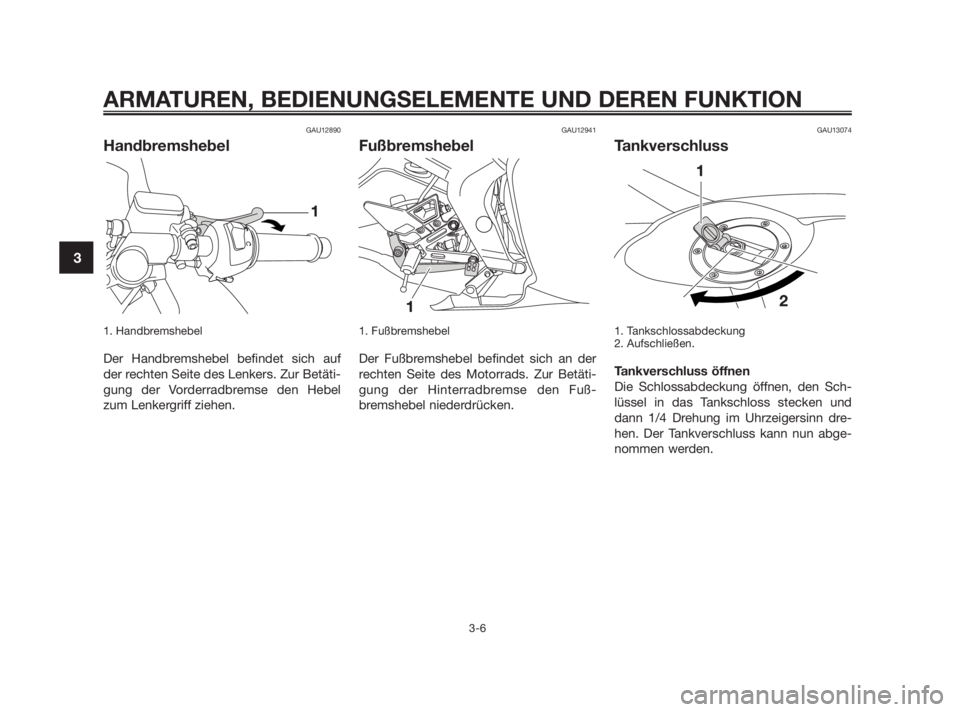

Handbremshebel
1. Handbremshebel
Der Handbremshebel befindet sich auf
der rechten Seite des Lenkers. Zur Betäti-
gung der Vorderradbremse den Hebel
zum Lenkergriff ziehen.
GAU12941
Fußbremshebel
1. Fußbremshebel
Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fuß-
bremshebel niederdrücken.
GAU13074
Tankverschluss
1. Tankschlossabdeckung
2. Aufschließen.
Tankverschluss öffnen
Die Schlossabdeckung öffnen, den Sch-
lüssel in das Tankschloss stecken und
dann 1/4 Drehung im Uhrzeigersinn dre-
hen. Der Tankverschluss kann nun abge-
nommen werden.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3
3-6
5WX-F8199-G3 12/11/08 06:13 Página 20

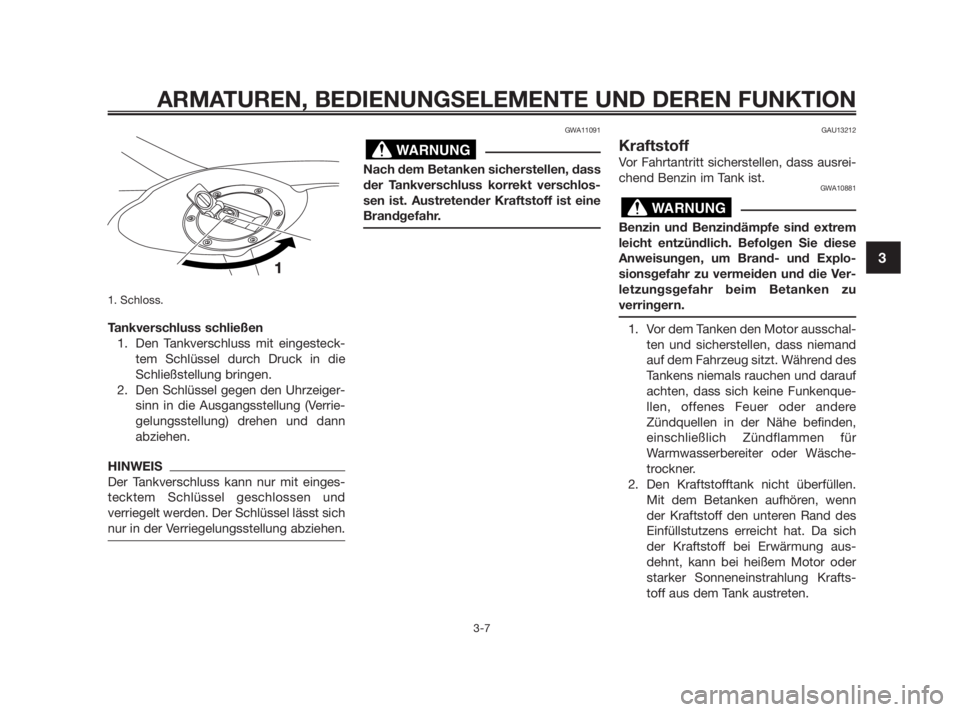

1. Schloss.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen.
HINWEIS
Der Tankverschluss kann nur mit einges-
tecktem Schlüssel geschlossen und
verriegelt werden. Der Schlüssel lässt sich
nur in der Verriegelungsstellung abziehen.
GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13212
Kraftstoff
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explo-
sionsgefahr zu vermeiden und die Ver-
letzungsgefahr beim Betanken zu
verringern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenque-
llen, offenes Feuer oder andere
Zündquellen in der Nähe befinden,
einschließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Mit dem Betanken aufhören, wenn
der Kraftstoff den unteren Rand des
Einfüllstutzens erreicht hat. Da sich
der Kraftstoff bei Erwärmung aus-
dehnt, kann bei heißem Motor oder
starker Sonneneinstrahlung Krafts-
toff aus dem Tank austreten.
WARNUNG
WARNUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
5WX-F8199-G3 12/11/08 06:13 Página 21

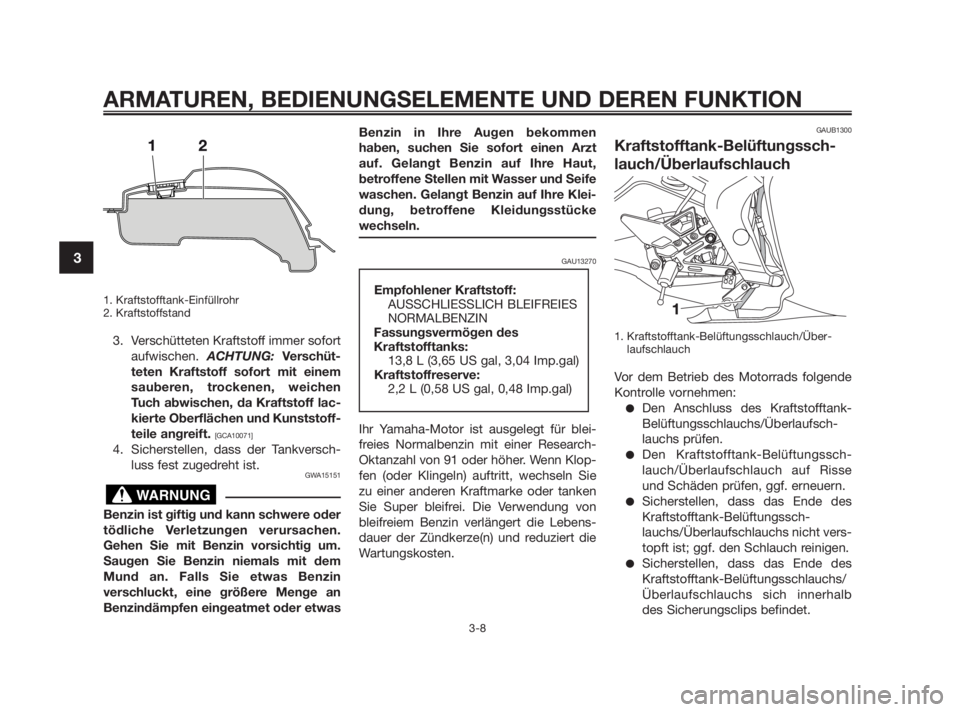

1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschüt-
teten Kraftstoff sofort mit einem
sauberen, trockenen, weichen
Tuch abwischen, da Kraftstoff lac-
kierte Oberflächen und Kunststoff-
teile angreift.
[GCA10071]
4. Sicherstellen, dass der Tankversch-
luss fest zugedreht ist.
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen.
Gehen Sie mit Benzin vorsichtig um.
Saugen Sie Benzin niemals mit dem
Mund an. Falls Sie etwas Benzin
verschluckt, eine größere Menge an
Benzindämpfen eingeatmet oder etwasBenzin in Ihre Augen bekommen
haben, suchen Sie sofort einen Arzt
auf. Gelangt Benzin auf Ihre Haut,
betroffene Stellen mit Wasser und Seife
waschen. Gelangt Benzin auf Ihre Klei-
dung, betroffene Kleidungsstücke
wechseln.
GAU13270
Ihr Yamaha-Motor ist ausgelegt für blei-
freies Normalbenzin mit einer Research-
Oktanzahl von 91 oder höher. Wenn Klop-
fen (oder Klingeln) auftritt, wechseln Sie
zu einer anderen Kraftmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
GAUB1300
Kraftstofftank-Belüftungssch-
lauch/Überlaufschlauch
1. Kraftstofftank-Belüftungsschlauch/Über-
laufschlauch
Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
●Den Anschluss des Kraftstofftank-
Belüftungsschlauchs/Überlaufsch-
lauchs prüfen.
●Den Kraftstofftank-Belüftungssch-
lauch/Überlaufschlauch auf Risse
und Schäden prüfen, ggf. erneuern.
●Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungssch-
lauchs/Überlaufschlauchs nicht vers-
topft ist; ggf. den Schlauch reinigen.
●Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungsschlauchs/
Überlaufschlauchs sich innerhalb
des Sicherungsclips befindet.
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des
Kraftstofftanks:
13,8 L (3,65 US gal, 3,04 Imp.gal)
Kraftstoffreserve:
2,2 L (0,58 US gal, 0,48 Imp.gal)
WARNUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
5WX-F8199-G3 12/11/08 06:13 Página 22

GAU13433

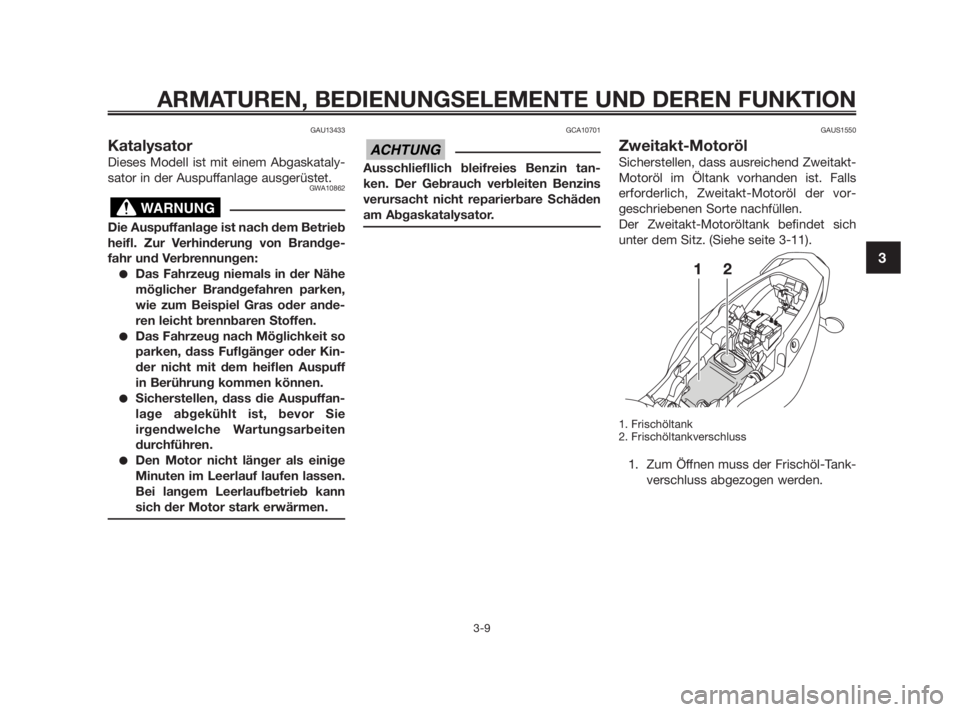

Katalysator
Dieses Modell ist mit einem Abgaskataly-
sator in der Auspuffanlage ausgerüstet.
GWA10862
Die Auspuffanlage ist nach dem Betrieb
heifl. Zur Verhinderung von Brandge-
fahr und Verbrennungen:
●Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder ande-
ren leicht brennbaren Stoffen.
●Das Fahrzeug nach Möglichkeit so
parken, dass Fuflgänger oder Kin-
der nicht mit dem heiflen Auspuff
in Berührung kommen können.
●Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie
irgendwelche Wartungsarbeiten
durchführen.
●Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
GCA10701
Ausschliefllich bleifreies Benzin tan-
ken. Der Gebrauch verbleiten Benzins
verursacht nicht reparierbare Schäden
am Abgaskatalysator.
GAUS1550
Zweitakt-Motoröl
Sicherstellen, dass ausreichend Zweitakt-
Motoröl im Öltank vorhanden ist. Falls
erforderlich, Zweitakt-Motoröl der vor-
geschriebenen Sorte nachfüllen.
Der Zweitakt-Motoröltank befindet sich
unter dem Sitz. (Siehe seite 3-11).
1. Frischöltank
2. Frischöltankverschluss
1. Zum Öffnen muss der Frischöl-Tank-
verschluss abgezogen werden.
ACHTUNG
WARNUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
5WX-F8199-G3 12/11/08 06:13 Página 23

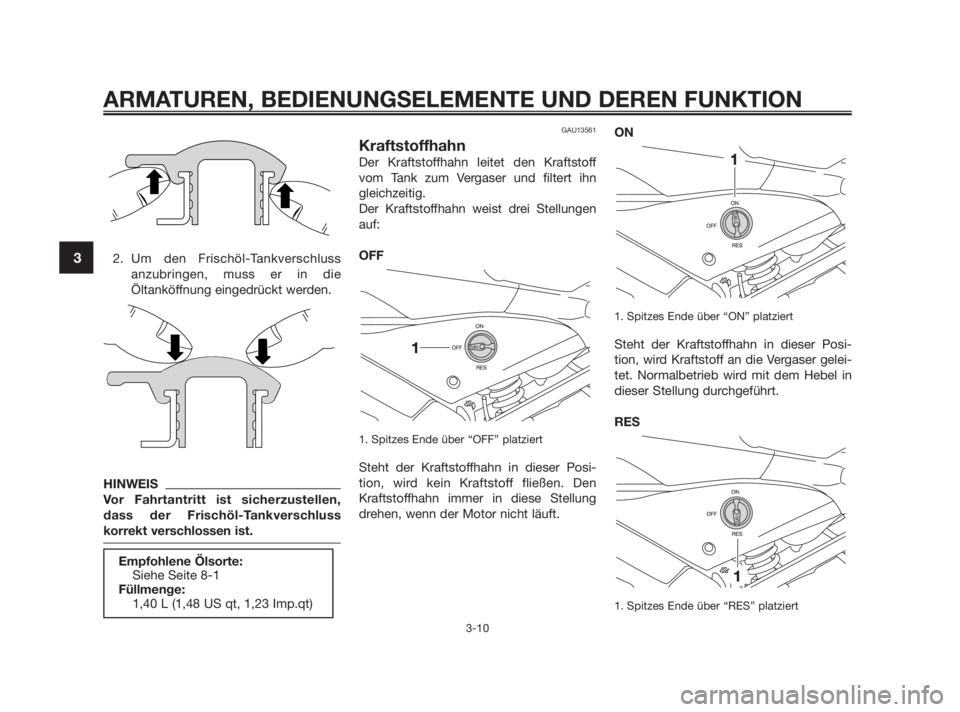

2. Um den Frischöl-Tankverschluss
anzubringen, muss er in die
Öltanköffnung eingedrückt werden.
HINWEIS
Vor Fahrtantritt ist sicherzustellen,
dass der Frischöl-Tankverschluss
korrekt verschlossen ist.
GAU13561
Kraftstoffhahn
Der Kraftstoffhahn leitet den Kraftstoff
vom Tank zum Vergaser und filtert ihn
gleichzeitig.
Der Kraftstoffhahn weist drei Stellungen
auf:
OFF
1. Spitzes Ende über “OFF” platziert
Steht der Kraftstoffhahn in dieser Posi-
tion, wird kein Kraftstoff fließen. Den
Kraftstoffhahn immer in diese Stellung
drehen, wenn der Motor nicht läuft.ON
1. Spitzes Ende über “ON” platziert
Steht der Kraftstoffhahn in dieser Posi-
tion, wird Kraftstoff an die Vergaser gelei-
tet. Normalbetrieb wird mit dem Hebel in
dieser Stellung durchgeführt.
RES
1. Spitzes Ende über “RES” platziert
Empfohlene Ölsorte:
Siehe Seite 8-1
Füllmenge:
1,40 L (1,48 US qt, 1,23 Imp.qt)
