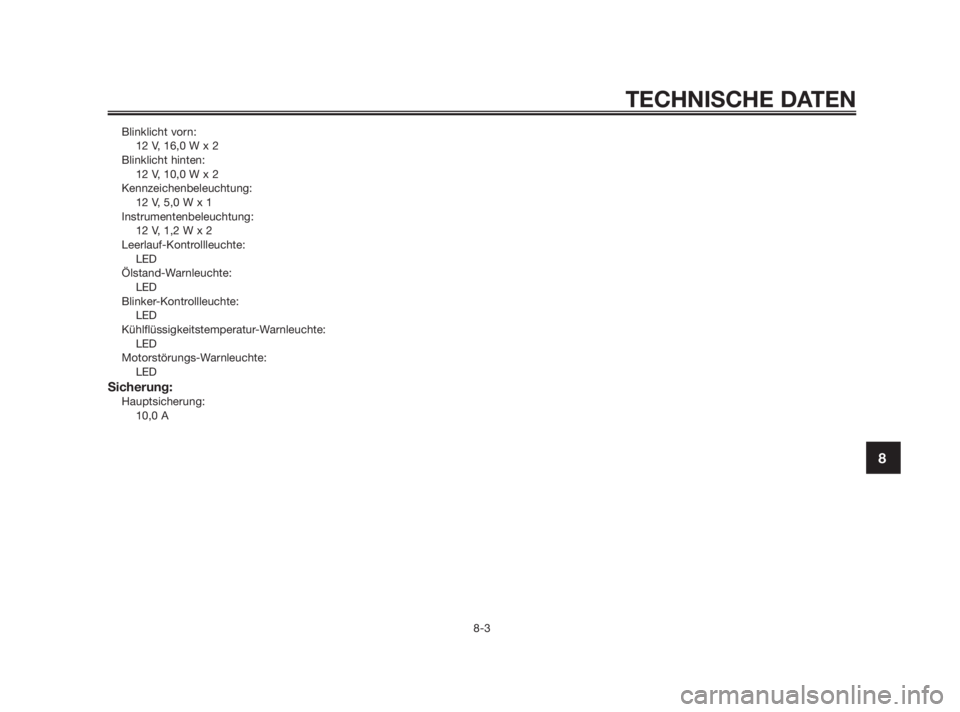

Blinklicht vorn:
12 V, 16,0 W x 2
Blinklicht hinten:
12 V, 10,0 W x 2
Kennzeichenbeleuchtung:
12 V, 5,0 W x 1
Instrumentenbeleuchtung:
12 V, 1,2 W x 2
Leerlauf-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Sicherung:Hauptsicherung:
10,0 A
TECHNISCHE DATEN
8-3
8
5WX-F8199-G3 12/11/08 06:14 Página 81

GAU26351

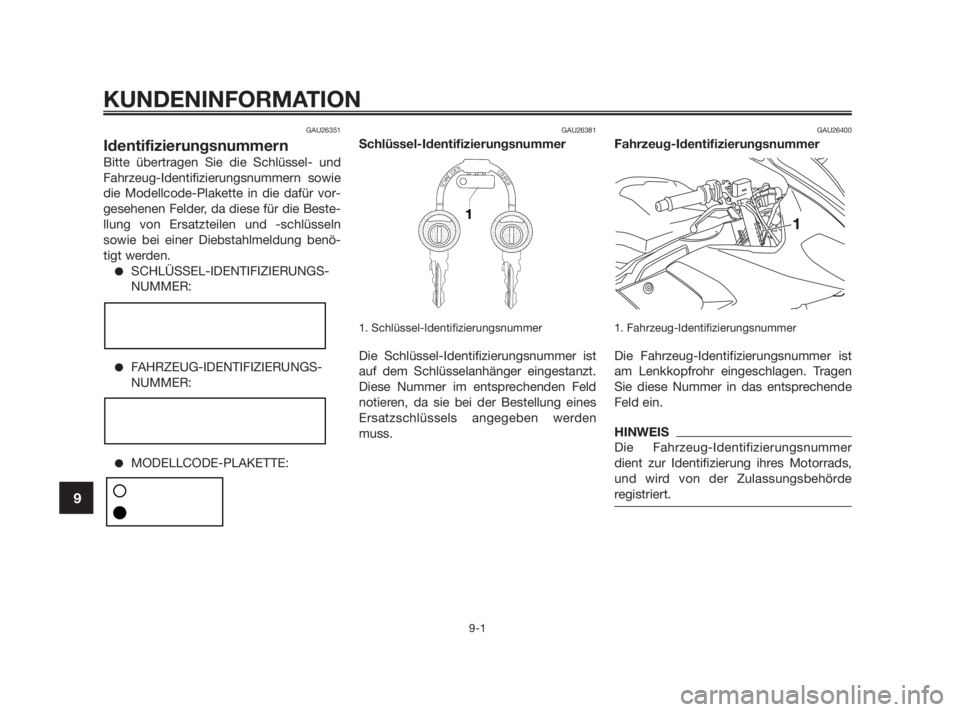

Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vor-
gesehenen Felder, da diese für die Beste-
llung von Ersatzteilen und -schlüsseln
sowie bei einer Diebstahlmeldung benö-
tigt werden.
●SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMER:
●FAHRZEUG-IDENTIFIZIERUNGS-
NUMMER:
●MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
1. Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld
notieren, da sie bei der Bestellung eines
Ersatzschlüssels angegeben werden
muss.
GAU26400
Fahrzeug-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS
Die Fahrzeug-Identifizierungsnummer
dient zur Identifizierung ihres Motorrads,
und wird von der Zulassungsbehörde
registriert.
KUNDENINFORMATION
9-1
9
5WX-F8199-G3 12/11/08 06:14 Página 82

GAU26480

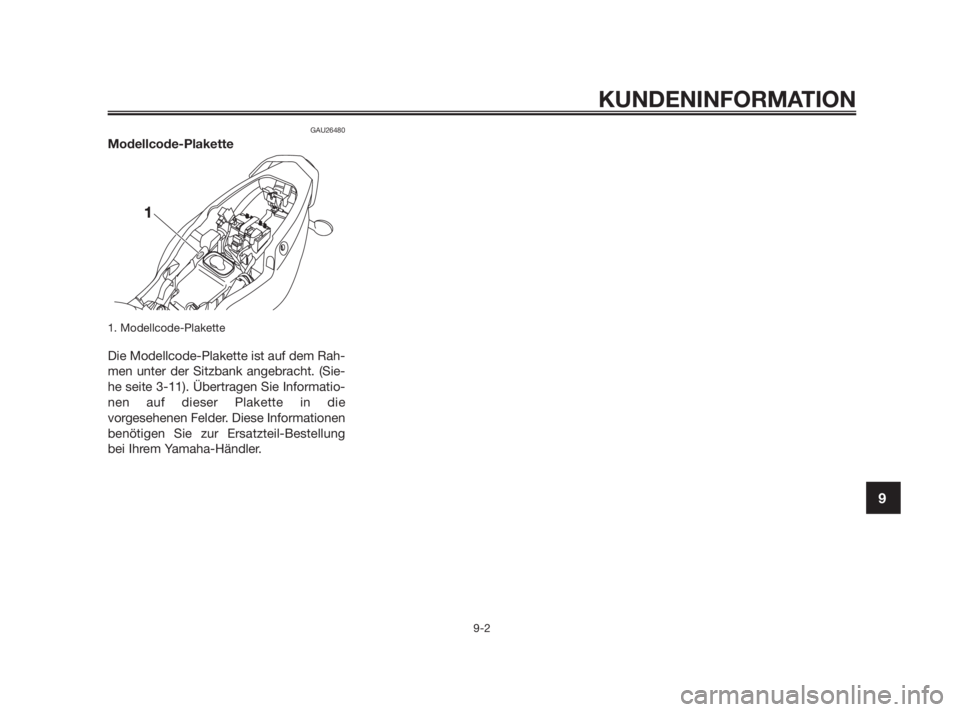

Modellcode-Plakette
1. Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Sie-
he seite 3-11). Übertragen Sie Informatio-
nen auf dieser Plakette in die
vorgesehenen Felder. Diese Informationen
benötigen Sie zur Ersatzteil-Bestellung
bei Ihrem Yamaha-Händler.
KUNDENINFORMATION
9-2
9
5WX-F8199-G3 12/11/08 06:14 Página 83
