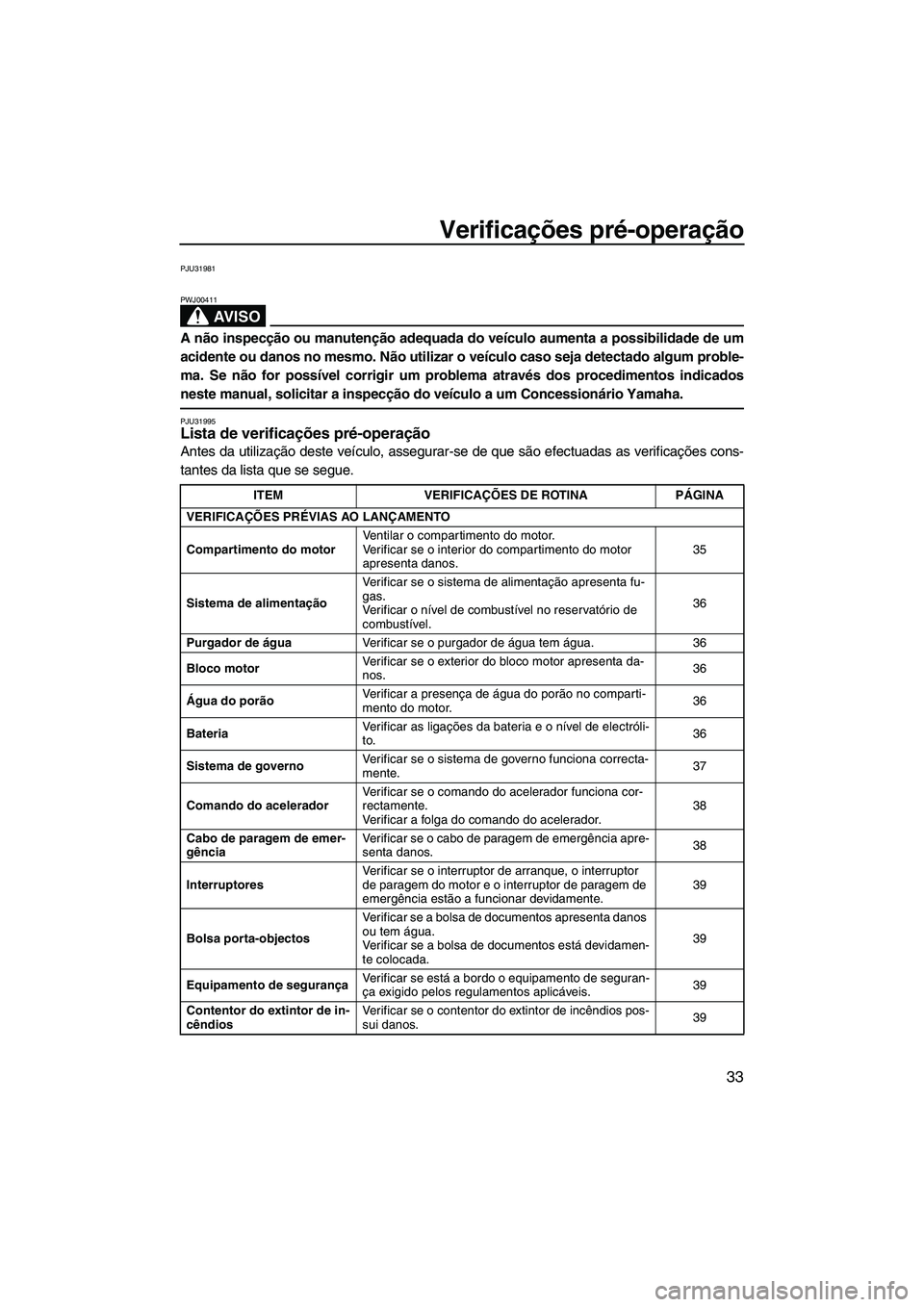

2010 YAMAHA SUPERJET Manual de utilização (in Portuguese)

Verificações pré-operação
33
PJU31981
AV I S O
PWJ00411
A não inspecção ou manutenção adequada do veículo aumenta a possibilidade de um
acidente ou danos no mesmo. Não utilizar o veículo caso seja detectado algum proble-
ma. Se não for possível corrigir um problema através dos procedimentos indicados
neste manual, solicitar a inspecção do veículo a um Concessionário Yamaha.
PJU31995Lista de verificações pré-operação
Antes da utilização deste veículo, assegurar-se de que são efectuadas as verificações cons-
tantes da lista que se segue.
ITEM VERIFICAÇÕES DE ROTINA PÁGINA
VERIFICAÇÕES PRÉVIAS AO LANÇAMENTO
Compartimento do motorVentilar o compartimento do motor.
Verificar se o interior do compartimento do motor
apresenta danos.35
Sistema de alimentaçãoVerificar se o sistema de alimentação apresenta fu-
gas.
Verificar o nível de combustível no reservatório de
combustível.36
Purgador de águaVerificar se o purgador de água tem água. 36
Bloco motorVerificar se o exterior do bloco motor apresenta da-
nos.36
Água do porãoVerificar a presença de água do porão no comparti-
mento do motor.36
BateriaVerificar as ligações da bateria e o nível de electróli-
to.36
Sistema de governoVerificar se o sistema de governo funciona correcta-
mente.37
Comando do aceleradorVerificar se o comando do acelerador funciona cor-
rectamente.
Verificar a folga do comando do acelerador.38
Cabo de paragem de emer-
gênciaVerificar se o cabo de paragem de emergência apre-
senta danos.38
InterruptoresVerificar se o interruptor de arranque, o interruptor
de paragem do motor e o interruptor de paragem de
emergência estão a funcionar devidamente.39
Bolsa porta-objectosVerificar se a bolsa de documentos apresenta danos
ou tem água.
Verificar se a bolsa de documentos está devidamen-
te colocada.39
Equipamento de segurançaVerificar se está a bordo o equipamento de seguran-
ça exigido pelos regulamentos aplicáveis.39
Contentor do extintor de in-
cêndiosVerificar se o contentor do extintor de incêndios pos-
sui danos.39
UF2F72P0.book Page 33 Tuesday, May 26, 2009 3:01 PM

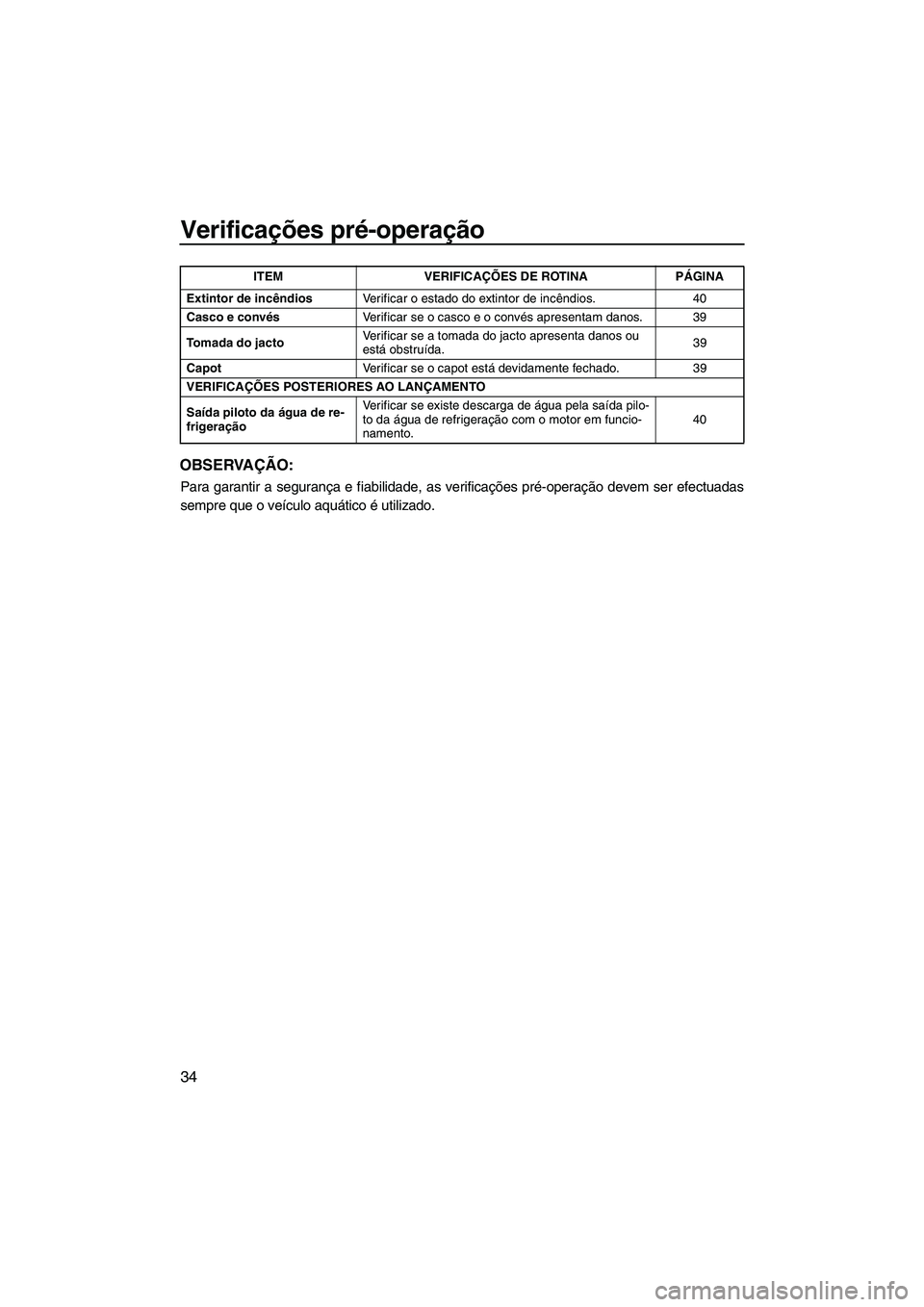

Verificações pré-operação
34
OBSERVAÇÃO:
Para garantir a segurança e fiabilidade, as verificações pré-operação devem ser efectuadas
sempre que o veículo aquático é utilizado.
Extintor de incêndiosVerificar o estado do extintor de incêndios. 40
Casco e convésVerificar se o casco e o convés apresentam danos. 39
To m a d a d o j a c t oVerificar se a tomada do jacto apresenta danos ou
está obstruída.39
CapotVerificar se o capot está devidamente fechado. 39
VERIFICAÇÕES POSTERIORES AO LANÇAMENTO
Saída piloto da água de re-
frigeraçãoVerificar se existe descarga de água pela saída pilo-
to da água de refrigeração com o motor em funcio-
namento.40 ITEM VERIFICAÇÕES DE ROTINA PÁGINA
UF2F72P0.book Page 34 Tuesday, May 26, 2009 3:01 PM

Verificações pré-operação
35
PJU32281
Pontos de verificação pré-
operação
PJU40684Verificações prévias ao lançamento
Executar as verificações prévias ao lança-
mento da lista de verificações pré-operação
com o veículo em terra.
Para efectuar as verificações prévias ao lan-
çamento:
(1) Remover o capot. (Ver os procedimentos
de remoção e instalação do capot na pá-
gina 24.)
(2) Efectuar as verificações e verificar se
não há quaisquer itens com anomalias
ou outros problemas.
(3) Após a conclusão destas verificações,
instalar o capot na posição original.
PJU32333Verificação do compartimento do motor
AV I S O
PWJ00461
A não ventilação do compartimento do
motor pode provocar um incêndio ou ex-
plosão. Não ligar o motor se houver algu-
ma fuga de combustível.
Ventilar o compartimento do motor. Deixar o
compartimento do motor aberto durante al-
guns minutos, de modo a permitir a saída de
quaisquer vapores de combustível.
Verificar se não há danos no interior do com-
partimento do motor.
PJU34206Verificações do sistema de alimentação
AV I S O
PWJ00381
As fugas de combustível podem resultar
em incêndio ou explosão.

Verificar regularmente a existência de
fugas de combustível.

Caso seja detectada alguma fuga de
combustível, o sistema de alimentação
deve ser reparado por um mecânico
qualificado. Reparações inadequadas
podem colocar em risco a segurança de
utilização do veículo.
Verificar se o sistema de alimentação não
apresenta danos, fugas ou outros problemas.
Verificar:

Se existem fugas no carburador

Se o tampão e o vedante do combustível
têm danos

Se o combustível no reservatório tem água
ou sujidade

Se o reservatório de combustível tem da-
nos ou fugas

Se os tubos e ligações do combustível têm
danos ou fugas

Se existem fugas no filtro de combustível

Se existem fugas na válvula de alimenta-
ção de combustível

Se o tubo de respiro do reservatório de
combustível tem danos ou fugas
Libertar a pressão do reservatório de com-
bustível
Libertar a pressão do reservatório de com-
bustível antes de cada utilização.
Para libertar a pressão do reservatório de
combustível:
(1) Desapertar o tampão do combustível len-
tamente e removê-lo para libertar qual-
UF2F72P0.book Page 35 Tuesday, May 26, 2009 3:01 PM

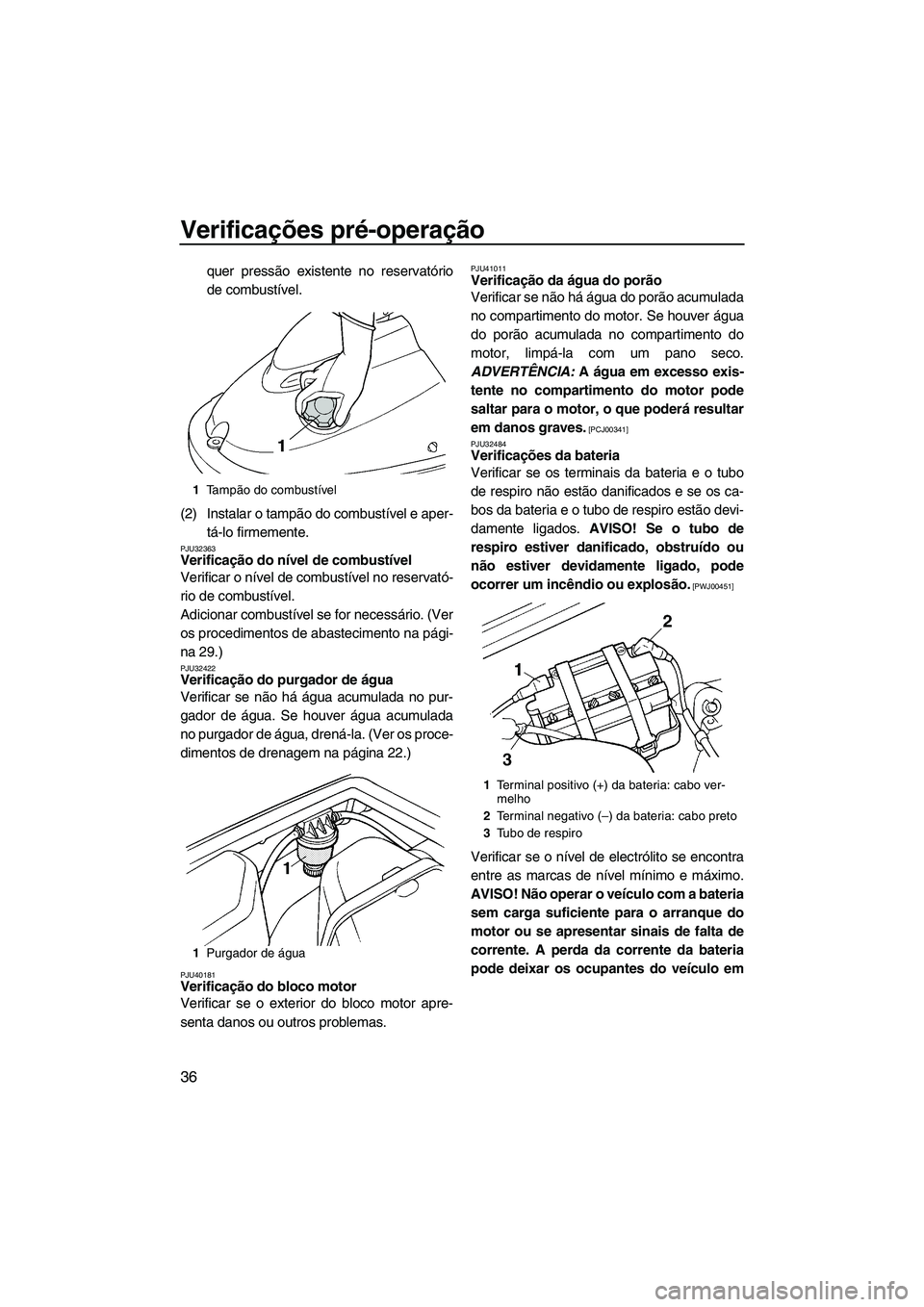

Verificações pré-operação
36
quer pressão existente no reservatório
de combustível.
(2) Instalar o tampão do combustível e aper-
tá-lo firmemente.
PJU32363Verificação do nível de combustível
Verificar o nível de combustível no reservató-
rio de combustível.
Adicionar combustível se for necessário. (Ver
os procedimentos de abastecimento na pági-
na 29.)
PJU32422Verificação do purgador de água
Verificar se não há água acumulada no pur-
gador de água. Se houver água acumulada
no purgador de água, drená-la. (Ver os proce-
dimentos de drenagem na página 22.)
PJU40181Verificação do bloco motor
Verificar se o exterior do bloco motor apre-
senta danos ou outros problemas.
PJU41011Verificação da água do porão
Verificar se não há água do porão acumulada
no compartimento do motor. Se houver água
do porão acumulada no compartimento do
motor, limpá-la com um pano seco.
ADVERTÊNCIA: A água em excesso exis-
tente no compartimento do motor pode
saltar para o motor, o que poderá resultar
em danos graves.
[PCJ00341]
PJU32484
Verificações da bateria
Verificar se os terminais da bateria e o tubo
de respiro não estão danificados e se os ca-
bos da bateria e o tubo de respiro estão devi-
damente ligados. AVISO! Se o tubo de
respiro estiver danificado, obstruído ou
não estiver devidamente ligado, pode
ocorrer um incêndio ou explosão.
[PWJ00451]
Verificar se o nível de electrólito se encontra
entre as marcas de nível mínimo e máximo.
AVISO! Não operar o veículo com a bateria
sem carga suficiente para o arranque do
motor ou se apresentar sinais de falta de
corrente. A perda da corrente da bateria
pode deixar os ocupantes do veículo em
1Ta m pão do combustível
1Purgador de água
1Terminal positivo (+) da bateria: cabo ver-
melho
2Terminal negativo (–) da bateria: cabo preto
3Tubo de respiro
UF2F72P0.book Page 36 Tuesday, May 26, 2009 3:01 PM

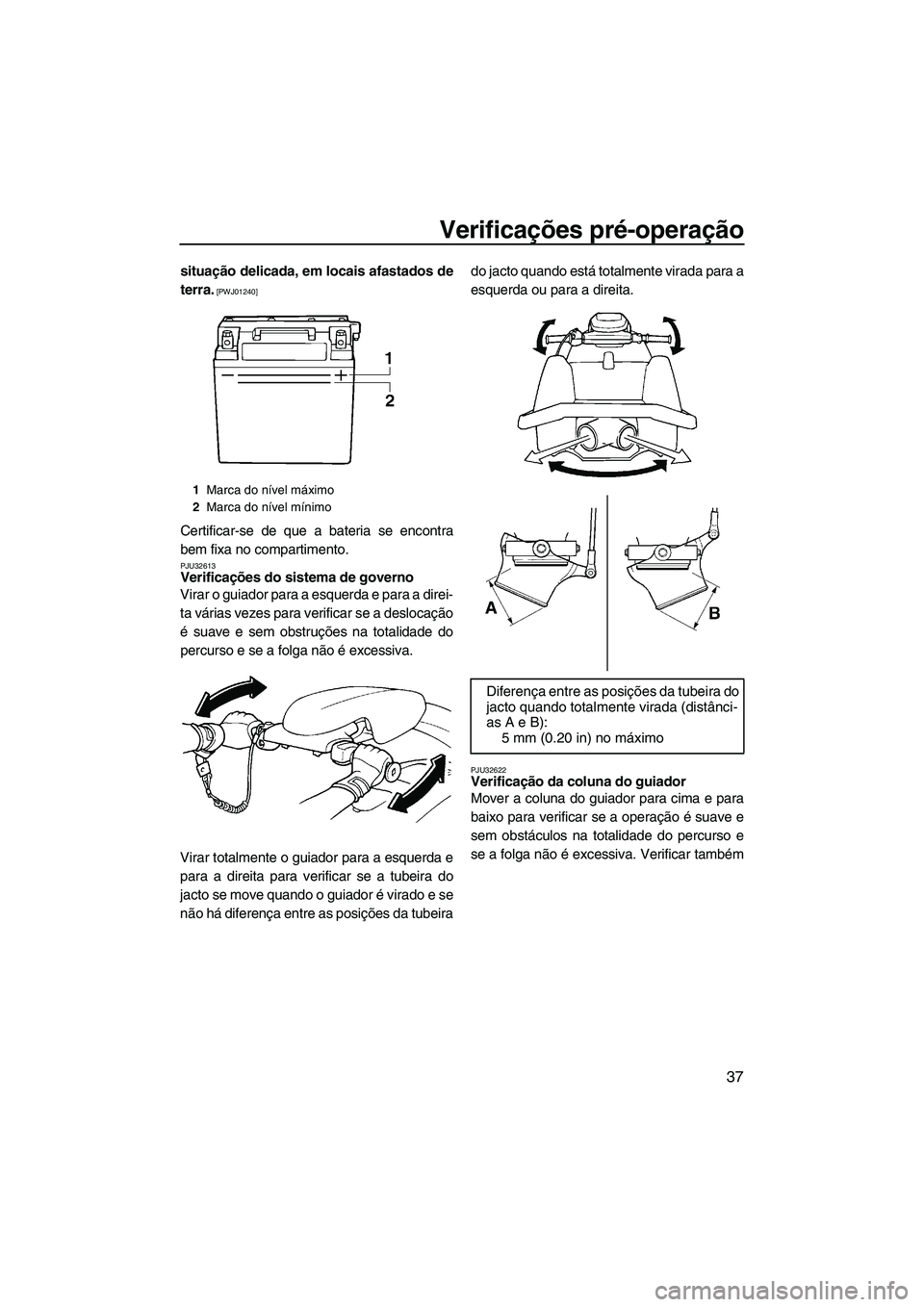

Verificações pré-operação
37
situação delicada, em locais afastados de
terra.
[PWJ01240]
Certificar-se de que a bateria se encontra
bem fixa no compartimento.
PJU32613Verificações do sistema de governo
Virar o guiador para a esquerda e para a direi-
ta várias vezes para verificar se a deslocação
é suave e sem obstruções na totalidade do
percurso e se a folga não é excessiva.
Virar totalmente o guiador para a esquerda e
para a direita para verificar se a tubeira do
jacto se move quando o guiador é virado e se
não há diferença entre as posições da tubeirado jacto quando está totalmente virada para a
esquerda ou para a direita.
PJU32622Verificação da coluna do guiador
Mover a coluna do guiador para cima e para
baixo para verificar se a operação é suave e
sem obstáculos na totalidade do percurso e
se a folga não é excessiva. Verificar também
1Marca do nível máximo
2Marca do nível mínimo
Diferença entre as posições da tubeira do
jacto quando totalmente virada (distânci-
as A e B):
5 mm (0.20 in) no máximo
UF2F72P0.book Page 37 Tuesday, May 26, 2009 3:01 PM

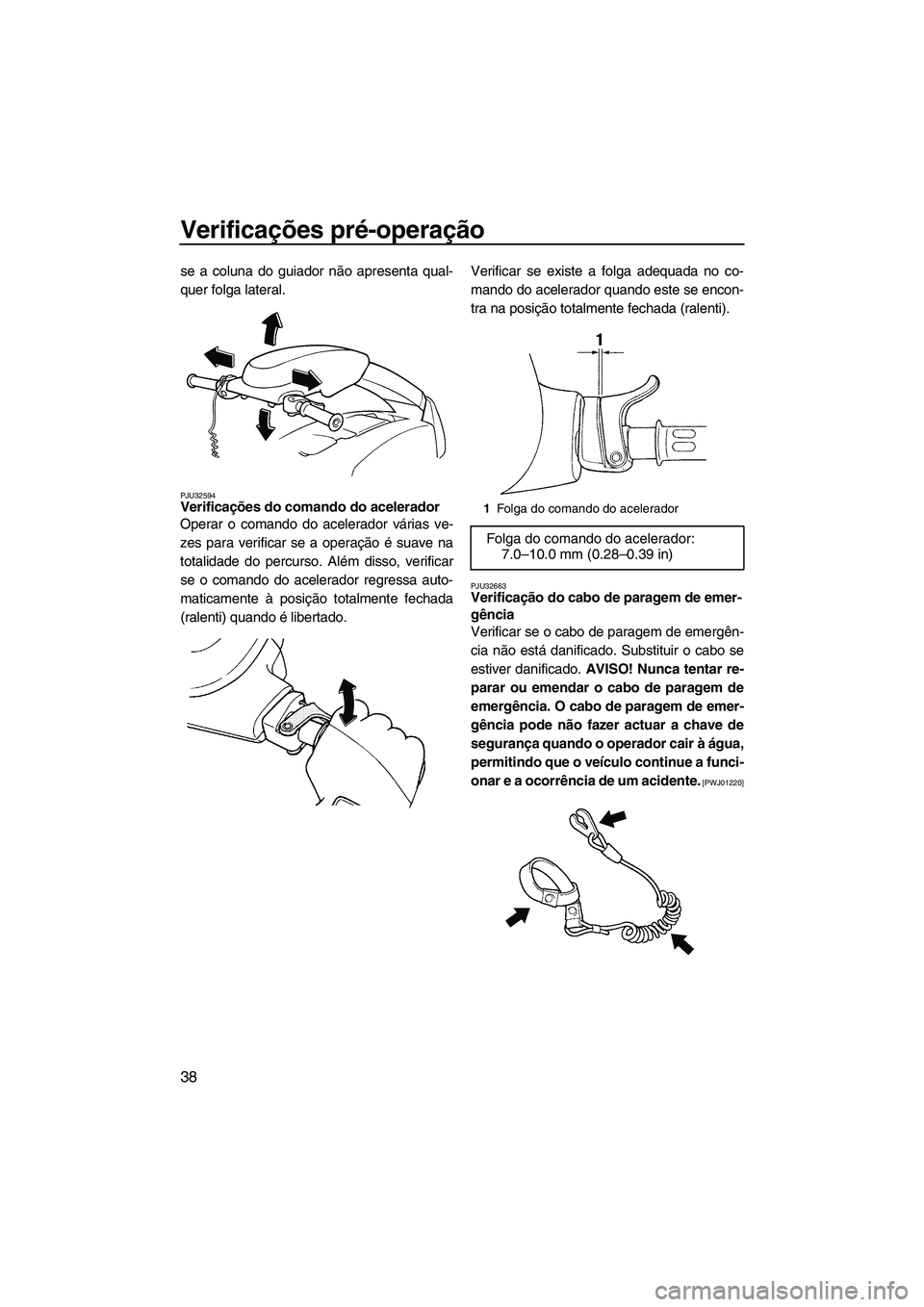

Verificações pré-operação
38
se a coluna do guiador não apresenta qual-
quer folga lateral.
PJU32594Verificações do comando do acelerador
Operar o comando do acelerador várias ve-
zes para verificar se a operação é suave na
totalidade do percurso. Além disso, verificar
se o comando do acelerador regressa auto-
maticamente à posição totalmente fechada
(ralenti) quando é libertado.Verificar se existe a folga adequada no co-
mando do acelerador quando este se encon-
tra na posição totalmente fechada (ralenti).
PJU32663Verificação do cabo de paragem de emer-
gência
Verificar se o cabo de paragem de emergên-
cia não está danificado. Substituir o cabo se
estiver danificado. AVISO! Nunca tentar re-
parar ou emendar o cabo de paragem de
emergência. O cabo de paragem de emer-
gência pode não fazer actuar a chave de
segurança quando o operador cair à água,
permitindo que o veículo continue a funci-
onar e a ocorrência de um acidente.
[PWJ01220]
1Folga do comando do acelerador
Folga do comando do acelerador:
7.0–10.0 mm (0.28–0.39 in)
UF2F72P0.book Page 38 Tuesday, May 26, 2009 3:01 PM

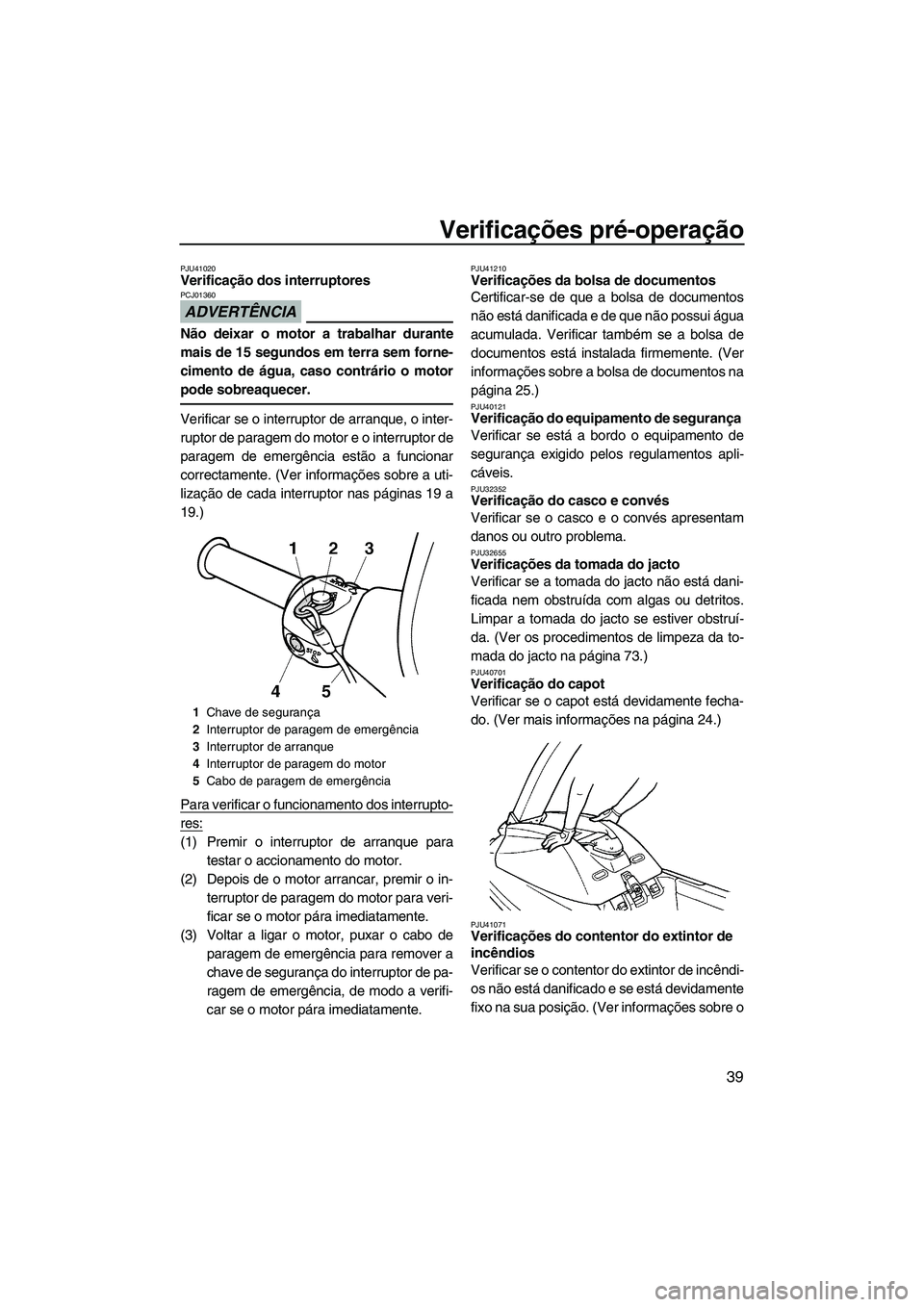

Verificações pré-operação
39
PJU41020Verificação dos interruptores
ADVERTÊNCIA
PCJ01360
Não deixar o motor a trabalhar durante
mais de 15 segundos em terra sem forne-
cimento de água, caso contrário o motor
pode sobreaquecer.
Verificar se o interruptor de arranque, o inter-
ruptor de paragem do motor e o interruptor de
paragem de emergência estão a funcionar
correctamente. (Ver informações sobre a uti-
lização de cada interruptor nas páginas 19 a
19.)
Para verificar o funcionamento dos interrupto-
res:
(1) Premir o interruptor de arranque para
testar o accionamento do motor.
(2) Depois de o motor arrancar, premir o in-
terruptor de paragem do motor para veri-
ficar se o motor pára imediatamente.
(3) Voltar a ligar o motor, puxar o cabo de
paragem de emergência para remover a
chave de segurança do interruptor de pa-
ragem de emergência, de modo a verifi-
car se o motor pára imediatamente.
PJU41210Verificações da bolsa de documentos
Certificar-se de que a bolsa de documentos
não está danificada e de que não possui água
acumulada. Verificar também se a bolsa de
documentos está instalada firmemente. (Ver
informações sobre a bolsa de documentos na
página 25.)
PJU40121Verificação do equipamento de segurança
Verificar se está a bordo o equipamento de
segurança exigido pelos regulamentos apli-
cáveis.
PJU32352Verificação do casco e convés
Verificar se o casco e o convés apresentam
danos ou outro problema.
PJU32655Verificações da tomada do jacto
Verificar se a tomada do jacto não está dani-
ficada nem obstruída com algas ou detritos.
Limpar a tomada do jacto se estiver obstruí-
da. (Ver os procedimentos de limpeza da to-
mada do jacto na página 73.)
PJU40701Verificação do capot
Verificar se o capot está devidamente fecha-
do. (Ver mais informações na página 24.)
PJU41071Verificações do contentor do extintor de
incêndios
Verificar se o contentor do extintor de incêndi-
os não está danificado e se está devidamente
fixo na sua posição. (Ver informações sobre o
1Chave de segurança
2Interruptor de paragem de emergência
3Interruptor de arranque
4Interruptor de paragem do motor
5Cabo de paragem de emergência
UF2F72P0.book Page 39 Tuesday, May 26, 2009 3:01 PM

Verificações pré-operação
40
contentor do extintor de incêndios na página
26.)
PJU32503Verificação do extintor de incêndios
Verificar se existe um extintor de incêndios
carregado a bordo.
Para verificar o extintor de incêndios, ver as
instruções fornecidas pelo respectivo fabri-
cante. O extintor de incêndios deve ser sem-
pre mantido no respectivo contentor.
O veículo deve estar sempre equipado com
um extintor de incêndios. Este veículo não é
fornecido de origem com extintor de incêndi-
os. Se não se possuir nenhum extintor, con-
tactar um Concessionário Yamaha ou um
fornecedor de extintores de incêndio a fim de
obter um com as características adequadas.
PJU40143Verificações posteriores ao
lançamento
Executar as verificações posteriores ao lan-
çamento constantes da lista de verificações
pré-operação, enquanto o veículo está na
água e com o motor em funcionamento.
Para efectuar as verificações posteriores ao
lançamento:
(1) Colocar o veículo na água. (Ver os proce-
dimentos de lançamento na página 42.)
(2) Efectuar as verificações e verificar se
não há quaisquer itens com anomalias
ou outros problemas.
PJU40551Verificação da saída piloto da água de re-
frigeração
Verificar se existe descarga de água pela sa-
ída piloto da água de refrigeração com o mo-
tor em funcionamento. (Ver mais informações
na página 22.)
UF2F72P0.book Page 40 Tuesday, May 26, 2009 3:01 PM
