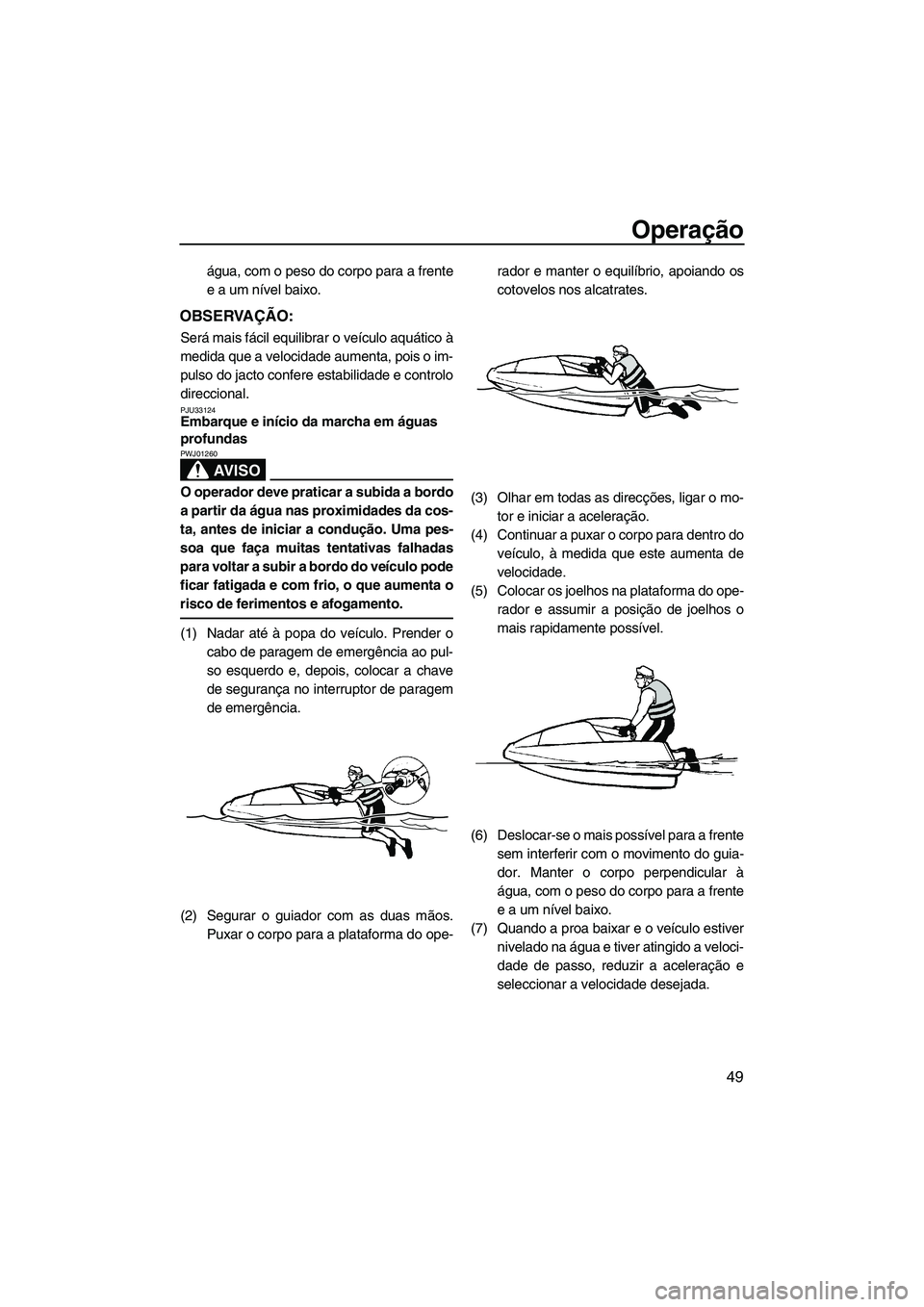

Operação
49
água, com o peso do corpo para a frente
e a um nível baixo.
OBSERVAÇÃO:
Será mais fácil equilibrar o veículo aquático à
medida que a velocidade aumenta, pois o im-
pulso do jacto confere estabilidade e controlo
direccional.
PJU33124Embarque e início da marcha em águas
profundas
AV I S O
PWJ01260
O operador deve praticar a subida a bordo
a partir da água nas proximidades da cos-
ta, antes de iniciar a condução. Uma pes-
soa que faça muitas tentativas falhadas
para voltar a subir a bordo do veículo pode
ficar fatigada e com frio, o que aumenta o
risco de ferimentos e afogamento.
(1) Nadar até à popa do veículo. Prender o
cabo de paragem de emergência ao pul-
so esquerdo e, depois, colocar a chave
de segurança no interruptor de paragem
de emergência.
(2) Segurar o guiador com as duas mãos.
Puxar o corpo para a plataforma do ope-rador e manter o equilíbrio, apoiando os
cotovelos nos alcatrates.
(3) Olhar em todas as direcções, ligar o mo-
tor e iniciar a aceleração.
(4) Continuar a puxar o corpo para dentro do
veículo, à medida que este aumenta de
velocidade.
(5) Colocar os joelhos na plataforma do ope-
rador e assumir a posição de joelhos o
mais rapidamente possível.
(6) Deslocar-se o mais possível para a frente
sem interferir com o movimento do guia-
dor. Manter o corpo perpendicular à
água, com o peso do corpo para a frente
e a um nível baixo.
(7) Quando a proa baixar e o veículo estiver
nivelado na água e tiver atingido a veloci-
dade de passo, reduzir a aceleração e
seleccionar a velocidade desejada.
UF2F72P0.book Page 49 Tuesday, May 26, 2009 3:01 PM

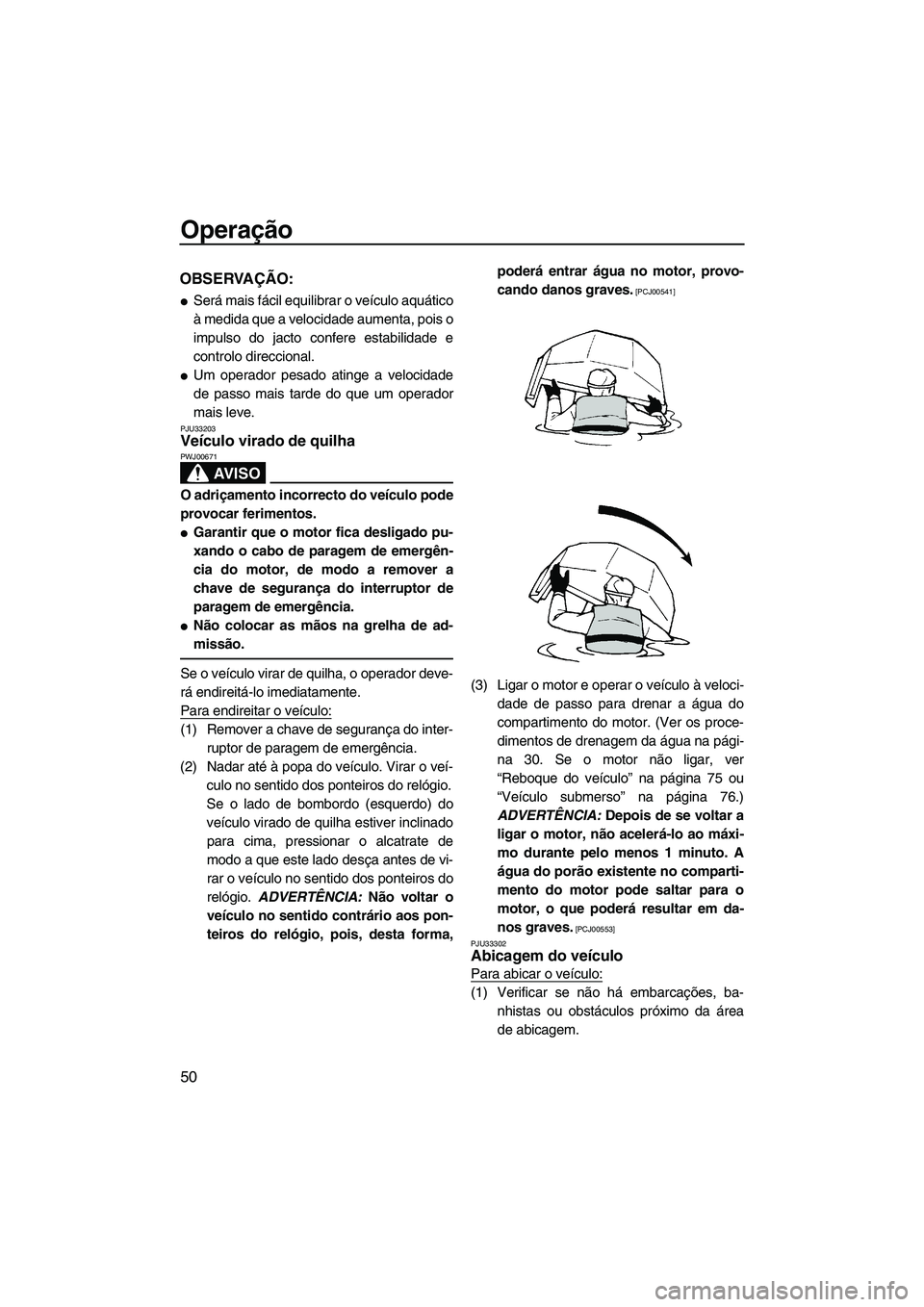

Operação
50
OBSERVAÇÃO:

Será mais fácil equilibrar o veículo aquático
à medida que a velocidade aumenta, pois o
impulso do jacto confere estabilidade e
controlo direccional.

Um operador pesado atinge a velocidade
de passo mais tarde do que um operador
mais leve.
PJU33203Veículo virado de quilha
AV I S O
PWJ00671
O adriçamento incorrecto do veículo pode
provocar ferimentos.

Garantir que o motor fica desligado pu-
xando o cabo de paragem de emergên-
cia do motor, de modo a remover a
chave de segurança do interruptor de
paragem de emergência.

Não colocar as mãos na grelha de ad-
missão.
Se o veículo virar de quilha, o operador deve-
rá endireitá-lo imediatamente.
Para endireitar o veículo:
(1) Remover a chave de segurança do inter-
ruptor de paragem de emergência.
(2) Nadar até à popa do veículo. Virar o veí-
culo no sentido dos ponteiros do relógio.
Se o lado de bombordo (esquerdo) do
veículo virado de quilha estiver inclinado
para cima, pressionar o alcatrate de
modo a que este lado desça antes de vi-
rar o veículo no sentido dos ponteiros do
relógio. ADVERTÊNCIA: Não voltar o
veículo no sentido contrário aos pon-
teiros do relógio, pois, desta forma,poderá entrar água no motor, provo-
cando danos graves.
[PCJ00541]
(3) Ligar o motor e operar o veículo à veloci-
dade de passo para drenar a água do
compartimento do motor. (Ver os proce-
dimentos de drenagem da água na pági-
na 30. Se o motor não ligar, ver
“Reboque do veículo” na página 75 ou
“Veículo submerso” na página 76.)
ADVERTÊNCIA: Depois de se voltar a
ligar o motor, não acelerá-lo ao máxi-
mo durante pelo menos 1 minuto. A
água do porão existente no comparti-
mento do motor pode saltar para o
motor, o que poderá resultar em da-
nos graves.
[PCJ00553]
PJU33302
Abicagem do veículo
Para abicar o veículo:
(1) Verificar se não há embarcações, ba-
nhistas ou obstáculos próximo da área
de abicagem.
UF2F72P0.book Page 50 Tuesday, May 26, 2009 3:01 PM

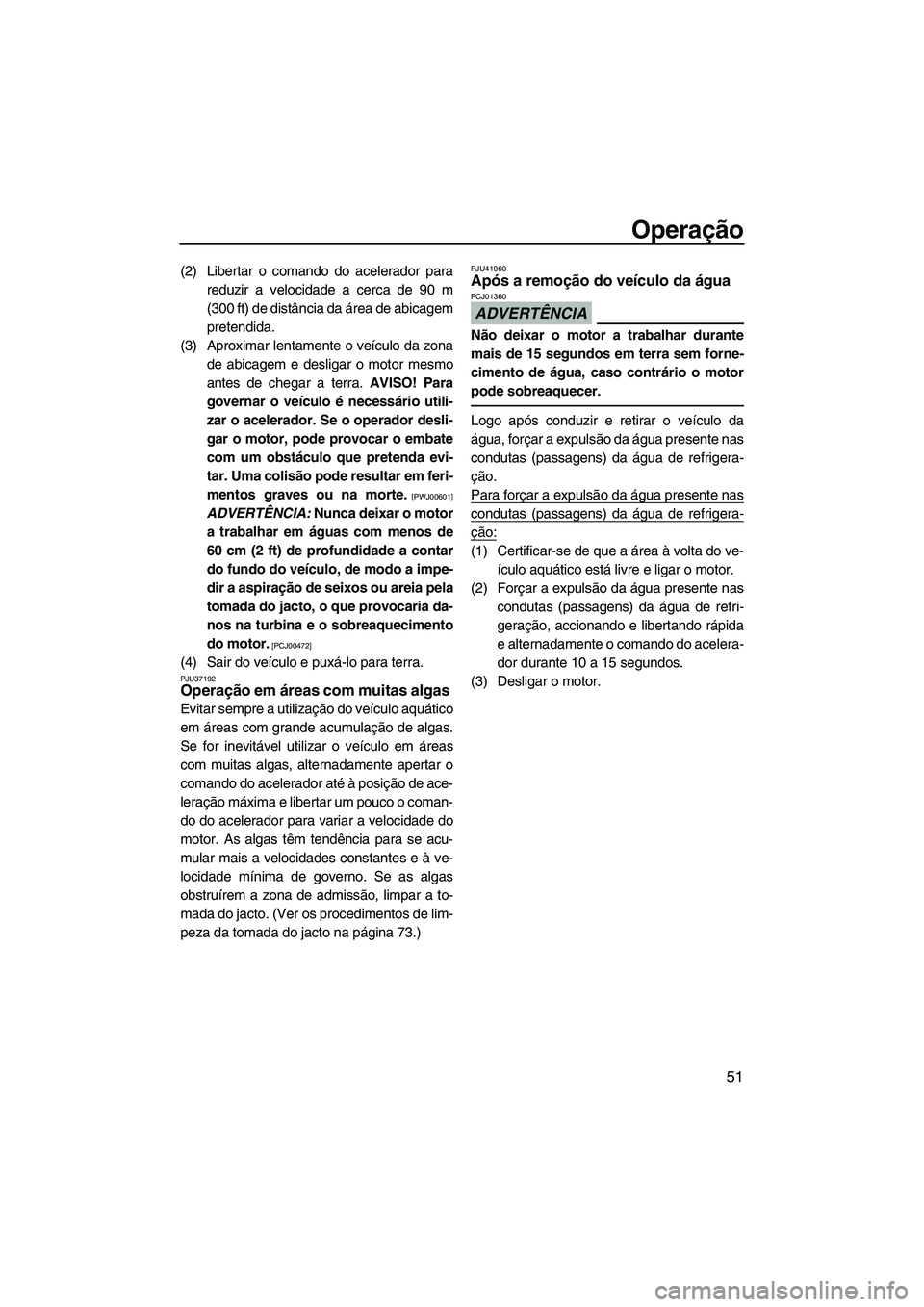

Operação
51
(2) Libertar o comando do acelerador para
reduzir a velocidade a cerca de 90 m
(300 ft) de distância da área de abicagem
pretendida.
(3) Aproximar lentamente o veículo da zona
de abicagem e desligar o motor mesmo
antes de chegar a terra. AVISO! Para
governar o veículo é necessário utili-
zar o acelerador. Se o operador desli-
gar o motor, pode provocar o embate
com um obstáculo que pretenda evi-
tar. Uma colisão pode resultar em feri-
mentos graves ou na morte.
[PWJ00601]
ADVERTÊNCIA: Nunca deixar o motor
a trabalhar em águas com menos de
60 cm (2 ft) de profundidade a contar
do fundo do veículo, de modo a impe-
dir a aspiração de seixos ou areia pela
tomada do jacto, o que provocaria da-
nos na turbina e o sobreaquecimento
do motor.
[PCJ00472]
(4) Sair do veículo e puxá-lo para terra.PJU37192Operação em áreas com muitas algas
Evitar sempre a utilização do veículo aquático
em áreas com grande acumulação de algas.
Se for inevitável utilizar o veículo em áreas
com muitas algas, alternadamente apertar o
comando do acelerador até à posição de ace-
leração máxima e libertar um pouco o coman-
do do acelerador para variar a velocidade do
motor. As algas têm tendência para se acu-
mular mais a velocidades constantes e à ve-
locidade mínima de governo. Se as algas
obstruírem a zona de admissão, limpar a to-
mada do jacto. (Ver os procedimentos de lim-
peza da tomada do jacto na página 73.)
PJU41060Após a remoção do veículo da água
ADVERTÊNCIA
PCJ01360
Não deixar o motor a trabalhar durante
mais de 15 segundos em terra sem forne-
cimento de água, caso contrário o motor
pode sobreaquecer.
Logo após conduzir e retirar o veículo da
água, forçar a expulsão da água presente nas
condutas (passagens) da água de refrigera-
ção.
Para forçar a expulsão da água presente nas
condutas (passagens) da água de refrigera-
ção:
(1) Certificar-se de que a área à volta do ve-
ículo aquático está livre e ligar o motor.
(2) Forçar a expulsão da água presente nas
condutas (passagens) da água de refri-
geração, accionando e libertando rápida
e alternadamente o comando do acelera-
dor durante 10 a 15 segundos.
(3) Desligar o motor.
UF2F72P0.book Page 51 Tuesday, May 26, 2009 3:01 PM

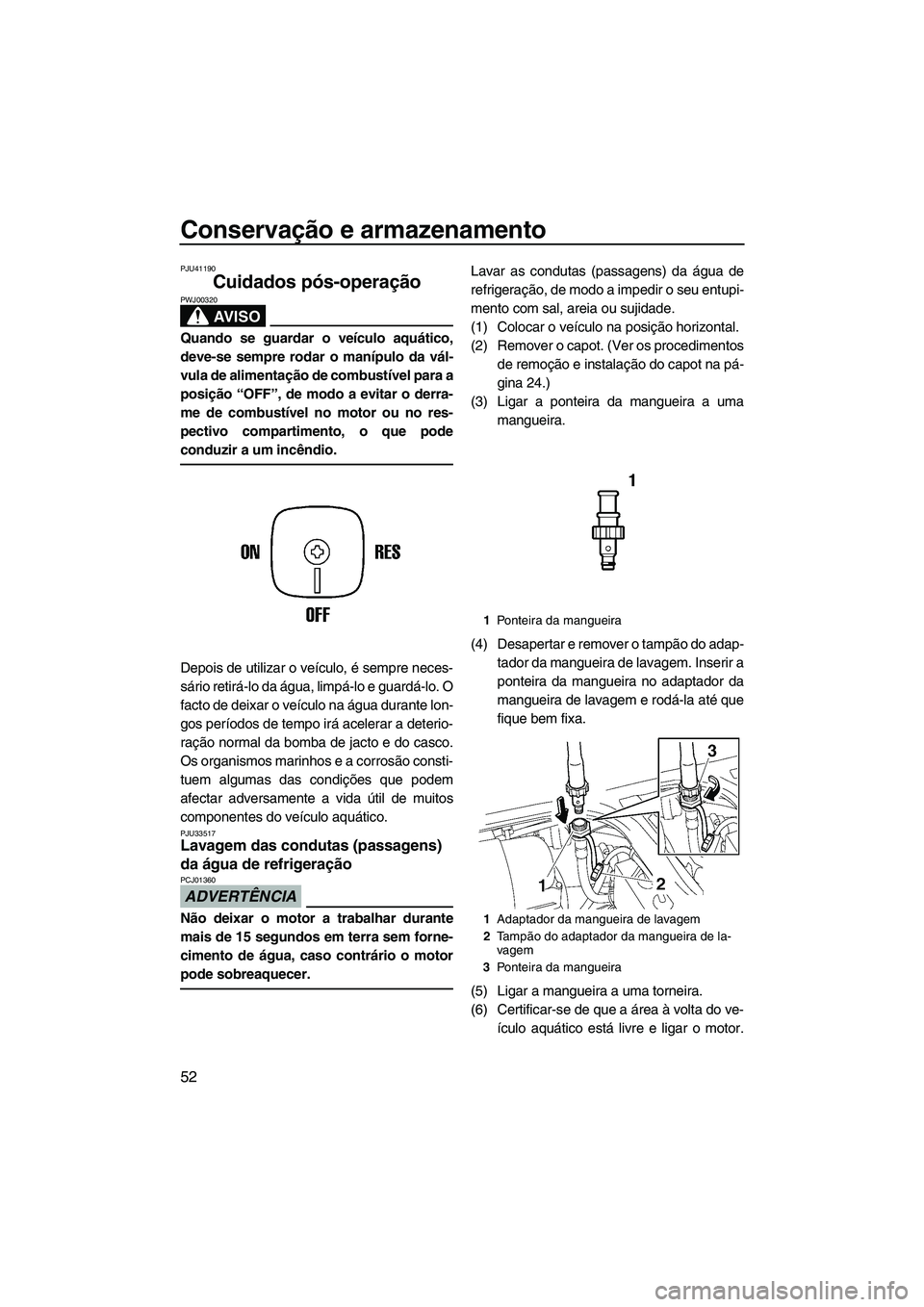

Conservação e armazenamento
52
PJU41190
Cuidados pós-operação
AV I S O
PWJ00320
Quando se guardar o veículo aquático,
deve-se sempre rodar o manípulo da vál-
vula de alimentação de combustível para a
posição “OFF”, de modo a evitar o derra-
me de combustível no motor ou no res-
pectivo compartimento, o que pode
conduzir a um incêndio.
Depois de utilizar o veículo, é sempre neces-
sário retirá-lo da água, limpá-lo e guardá-lo. O
facto de deixar o veículo na água durante lon-
gos períodos de tempo irá acelerar a deterio-
ração normal da bomba de jacto e do casco.
Os organismos marinhos e a corrosão consti-
tuem algumas das condições que podem
afectar adversamente a vida útil de muitos
componentes do veículo aquático.
PJU33517Lavagem das condutas (passagens)
da água de refrigeração
ADVERTÊNCIA
PCJ01360
Não deixar o motor a trabalhar durante
mais de 15 segundos em terra sem forne-
cimento de água, caso contrário o motor
pode sobreaquecer.
Lavar as condutas (passagens) da água de
refrigeração, de modo a impedir o seu entupi-
mento com sal, areia ou sujidade.
(1) Colocar o veículo na posição horizontal.
(2) Remover o capot. (Ver os procedimentos
de remoção e instalação do capot na pá-
gina 24.)
(3) Ligar a ponteira da mangueira a uma
mangueira.
(4) Desapertar e remover o tampão do adap-
tador da mangueira de lavagem. Inserir a
ponteira da mangueira no adaptador da
mangueira de lavagem e rodá-la até que
fique bem fixa.
(5) Ligar a mangueira a uma torneira.
(6) Certificar-se de que a área à volta do ve-
ículo aquático está livre e ligar o motor.
1Ponteira da mangueira
1Adaptador da mangueira de lavagem
2Ta m pão do adaptador da mangueira de la-
vagem
3Ponteira da mangueira
UF2F72P0.book Page 52 Tuesday, May 26, 2009 3:01 PM

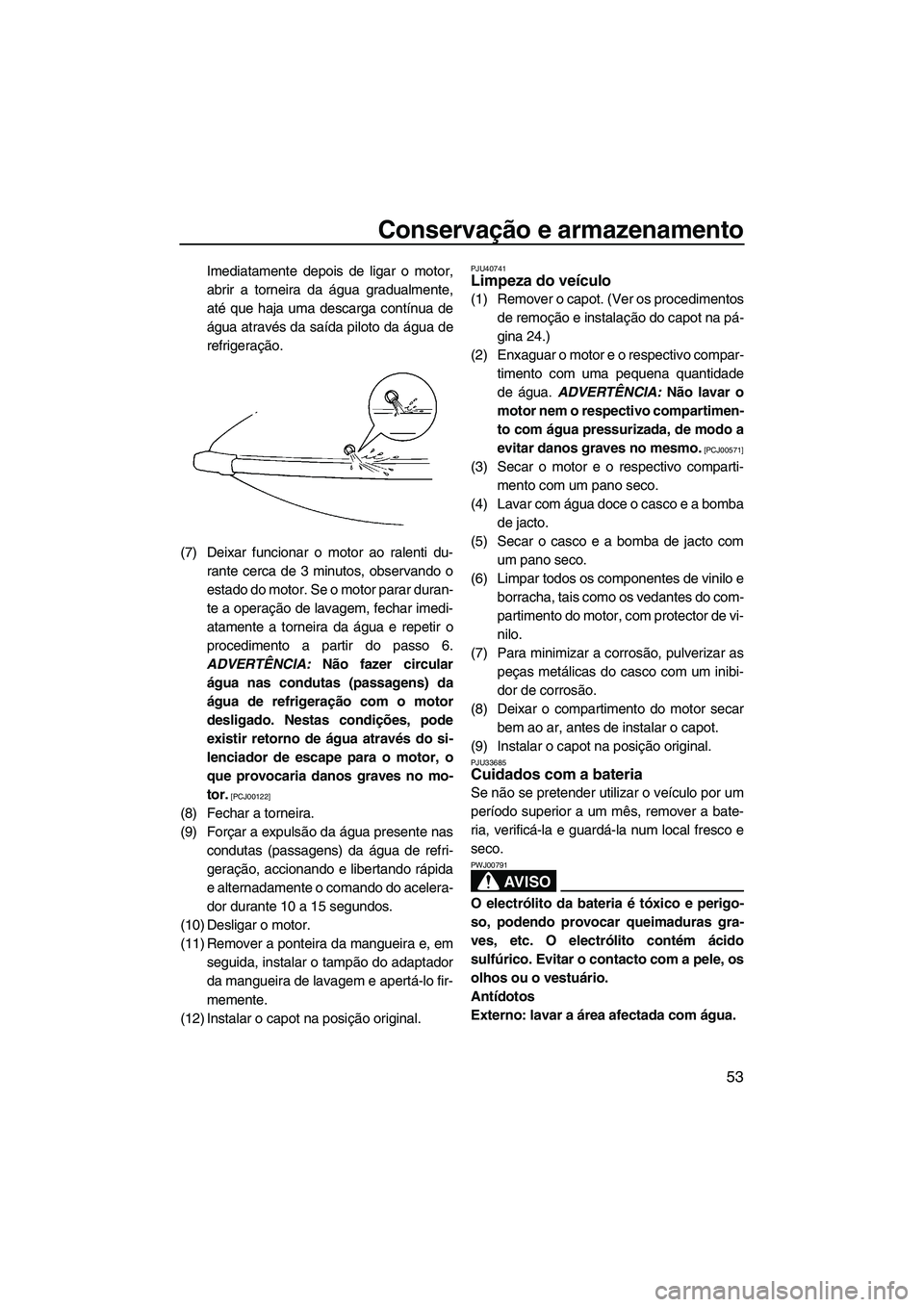

Conservação e armazenamento
53
Imediatamente depois de ligar o motor,
abrir a torneira da água gradualmente,
até que haja uma descarga contínua de
água através da saída piloto da água de
refrigeração.
(7) Deixar funcionar o motor ao ralenti du-
rante cerca de 3 minutos, observando o
estado do motor. Se o motor parar duran-
te a operação de lavagem, fechar imedi-
atamente a torneira da água e repetir o
procedimento a partir do passo 6.
ADVERTÊNCIA: Não fazer circular
água nas condutas (passagens) da
água de refrigeração com o motor
desligado. Nestas condições, pode
existir retorno de água através do si-
lenciador de escape para o motor, o
que provocaria danos graves no mo-
tor.
[PCJ00122]
(8) Fechar a torneira.
(9) Forçar a expulsão da água presente nas
condutas (passagens) da água de refri-
geração, accionando e libertando rápida
e alternadamente o comando do acelera-
dor durante 10 a 15 segundos.
(10) Desligar o motor.
(11) Remover a ponteira da mangueira e, em
seguida, instalar o tampão do adaptador
da mangueira de lavagem e apertá-lo fir-
memente.
(12) Instalar o capot na posição original.
PJU40741Limpeza do veículo
(1) Remover o capot. (Ver os procedimentos
de remoção e instalação do capot na pá-
gina 24.)
(2) Enxaguar o motor e o respectivo compar-
timento com uma pequena quantidade
de água. ADVERTÊNCIA: Não lavar o
motor nem o respectivo compartimen-
to com água pressurizada, de modo a
evitar danos graves no mesmo.
[PCJ00571]
(3) Secar o motor e o respectivo comparti-
mento com um pano seco.
(4) Lavar com água doce o casco e a bomba
de jacto.
(5) Secar o casco e a bomba de jacto com
um pano seco.
(6) Limpar todos os componentes de vinilo e
borracha, tais como os vedantes do com-
partimento do motor, com protector de vi-
nilo.
(7) Para minimizar a corrosão, pulverizar as
peças metálicas do casco com um inibi-
dor de corrosão.
(8) Deixar o compartimento do motor secar
bem ao ar, antes de instalar o capot.
(9) Instalar o capot na posição original.
PJU33685Cuidados com a bateria
Se não se pretender utilizar o veículo por um
período superior a um mês, remover a bate-
ria, verificá-la e guardá-la num local fresco e
seco.
AV I S O
PWJ00791
O electrólito da bateria é tóxico e perigo-
so, podendo provocar queimaduras gra-
ves, etc. O electrólito contém ácido
sulfúrico. Evitar o contacto com a pele, os
olhos ou o vestuário.
Antídotos
Externo: lavar a área afectada com água.
UF2F72P0.book Page 53 Tuesday, May 26, 2009 3:01 PM

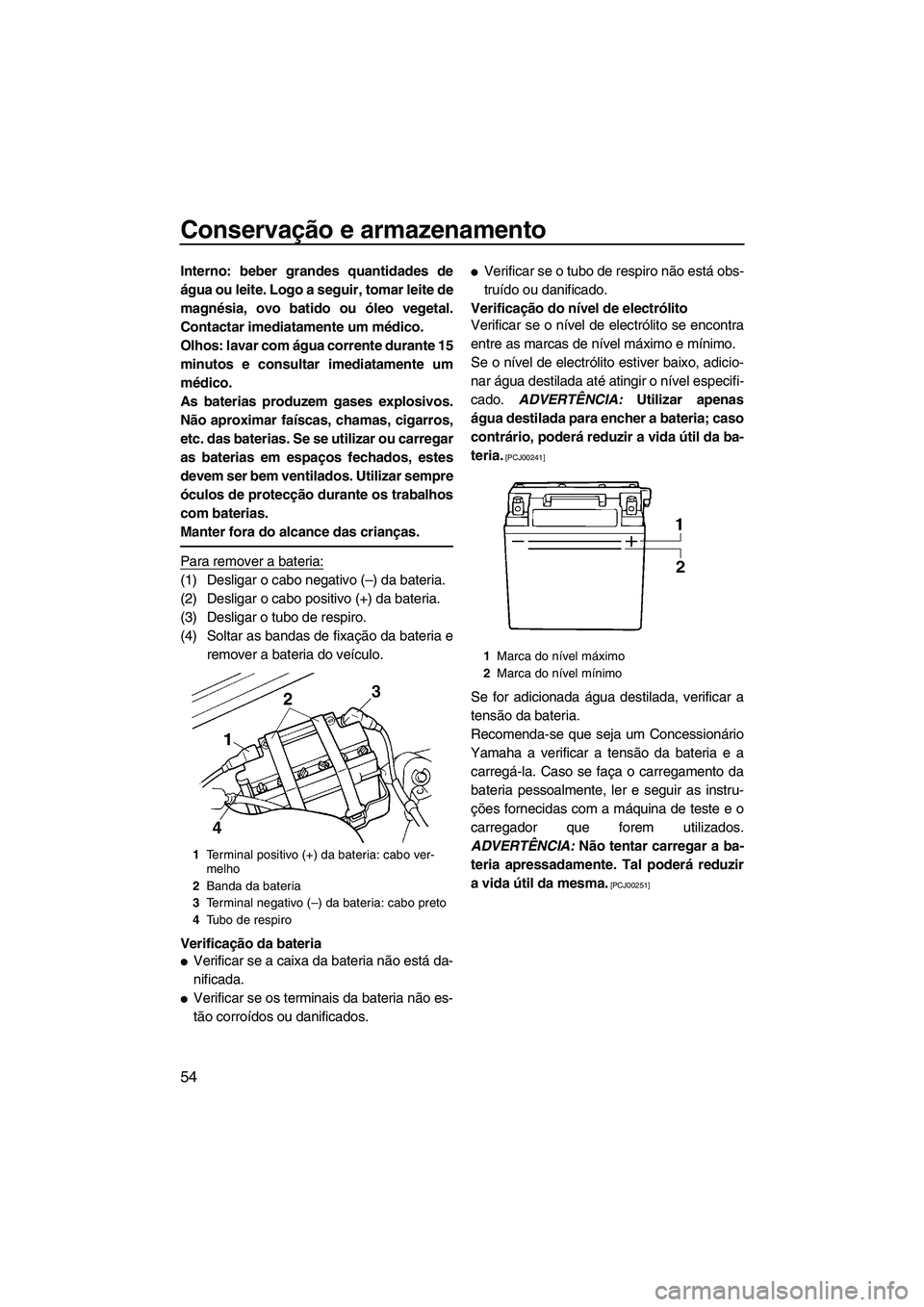

Conservação e armazenamento
54
Interno: beber grandes quantidades de
água ou leite. Logo a seguir, tomar leite de
magnésia, ovo batido ou óleo vegetal.
Contactar imediatamente um médico.
Olhos: lavar com água corrente durante 15
minutos e consultar imediatamente um
médico.
As baterias produzem gases explosivos.
Não aproximar faíscas, chamas, cigarros,
etc. das baterias. Se se utilizar ou carregar
as baterias em espaços fechados, estes
devem ser bem ventilados. Utilizar sempre
óculos de protecção durante os trabalhos
com baterias.
Manter fora do alcance das crianças.
Para remover a bateria:
(1) Desligar o cabo negativo (–) da bateria.
(2) Desligar o cabo positivo (+) da bateria.
(3) Desligar o tubo de respiro.
(4) Soltar as bandas de fixação da bateria e
remover a bateria do veículo.
Verificação da bateria

Verificar se a caixa da bateria não está da-
nificada.

Verificar se os terminais da bateria não es-
tão corroídos ou danificados.

Verificar se o tubo de respiro não está obs-
truído ou danificado.
Verificação do nível de electrólito
Verificar se o nível de electrólito se encontra
entre as marcas de nível máximo e mínimo.
Se o nível de electrólito estiver baixo, adicio-
nar água destilada até atingir o nível especifi-
cado. ADVERTÊNCIA: Utilizar apenas
água destilada para encher a bateria; caso
contrário, poderá reduzir a vida útil da ba-
teria.
[PCJ00241]
Se for adicionada água destilada, verificar a
tensão da bateria.
Recomenda-se que seja um Concessionário
Yamaha a verificar a tensão da bateria e a
carregá-la. Caso se faça o carregamento da
bateria pessoalmente, ler e seguir as instru-
ções fornecidas com a máquina de teste e o
carregador que forem utilizados.
ADVERTÊNCIA: Não tentar carregar a ba-
teria apressadamente. Tal poderá reduzir
a vida útil da mesma.
[PCJ00251]
1Terminal positivo (+) da bateria: cabo ver-
melho
2Banda da bateria
3Terminal negativo (–) da bateria: cabo preto
4Tubo de respiro
1Marca do nível máximo
2Marca do nível mínimo
UF2F72P0.book Page 54 Tuesday, May 26, 2009 3:01 PM

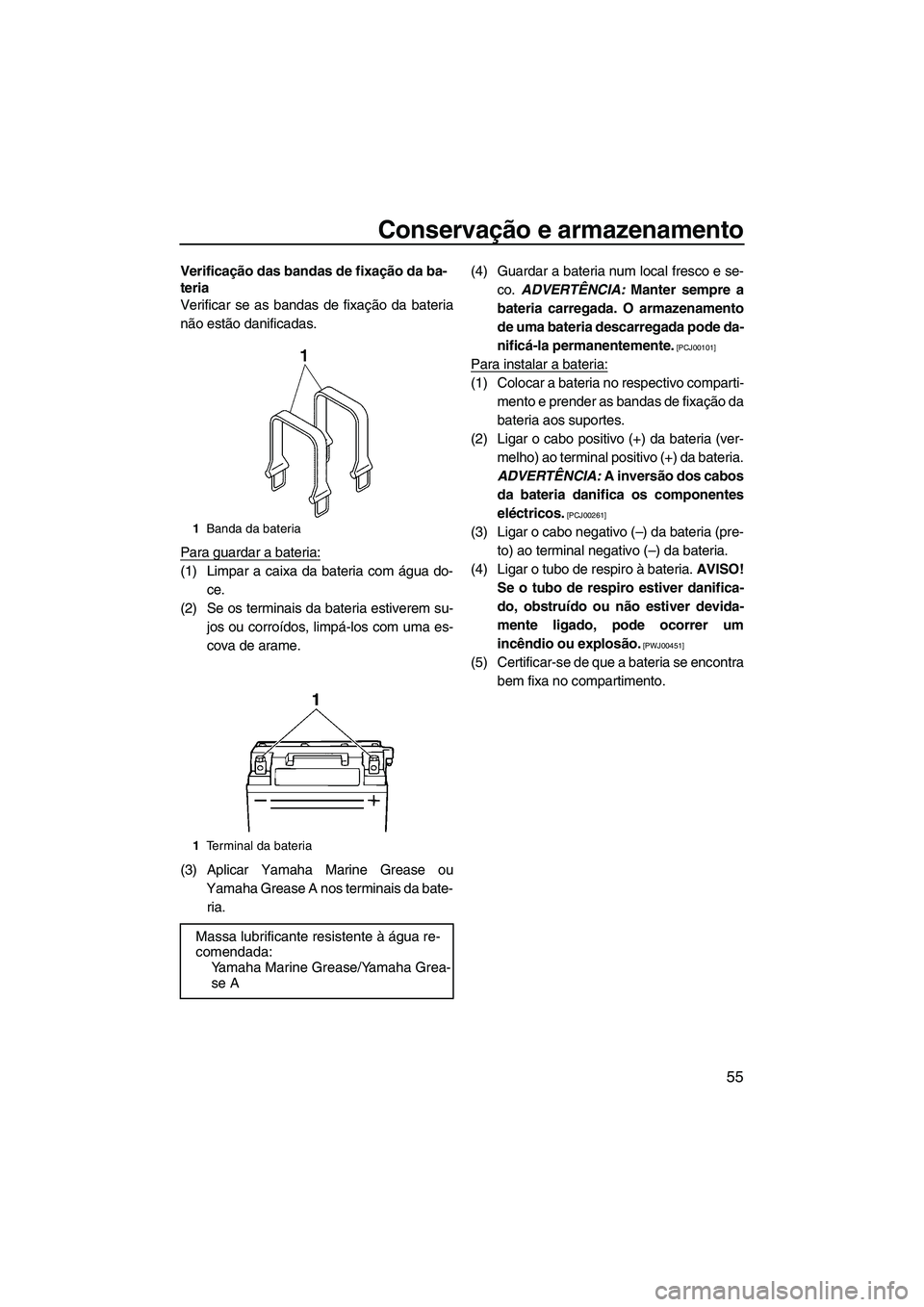

Conservação e armazenamento
55
Verificação das bandas de fixação da ba-
teria
Verificar se as bandas de fixação da bateria
não estão danificadas.
Para guardar a bateria:
(1) Limpar a caixa da bateria com água do-
ce.
(2) Se os terminais da bateria estiverem su-
jos ou corroídos, limpá-los com uma es-
cova de arame.
(3) Aplicar Yamaha Marine Grease ou
Yamaha Grease A nos terminais da bate-
ria.(4) Guardar a bateria num local fresco e se-
co. ADVERTÊNCIA: Manter sempre a
bateria carregada. O armazenamento
de uma bateria descarregada pode da-
nificá-la permanentemente.
[PCJ00101]
Para instalar a bateria:
(1) Colocar a bateria no respectivo comparti-
mento e prender as bandas de fixação da
bateria aos suportes.
(2) Ligar o cabo positivo (+) da bateria (ver-
melho) ao terminal positivo (+) da bateria.
ADVERTÊNCIA: A inversão dos cabos
da bateria danifica os componentes
eléctricos.
[PCJ00261]
(3) Ligar o cabo negativo (–) da bateria (pre-
to) ao terminal negativo (–) da bateria.
(4) Ligar o tubo de respiro à bateria. AVISO!
Se o tubo de respiro estiver danifica-
do, obstruído ou não estiver devida-
mente ligado, pode ocorrer um
incêndio ou explosão.
[PWJ00451]
(5) Certificar-se de que a bateria se encontra
bem fixa no compartimento.
1Banda da bateria
1Terminal da bateria
Massa lubrificante resistente à água re-
comendada:
Yamaha Marine Grease/Yamaha Grea-
se A
UF2F72P0.book Page 55 Tuesday, May 26, 2009 3:01 PM

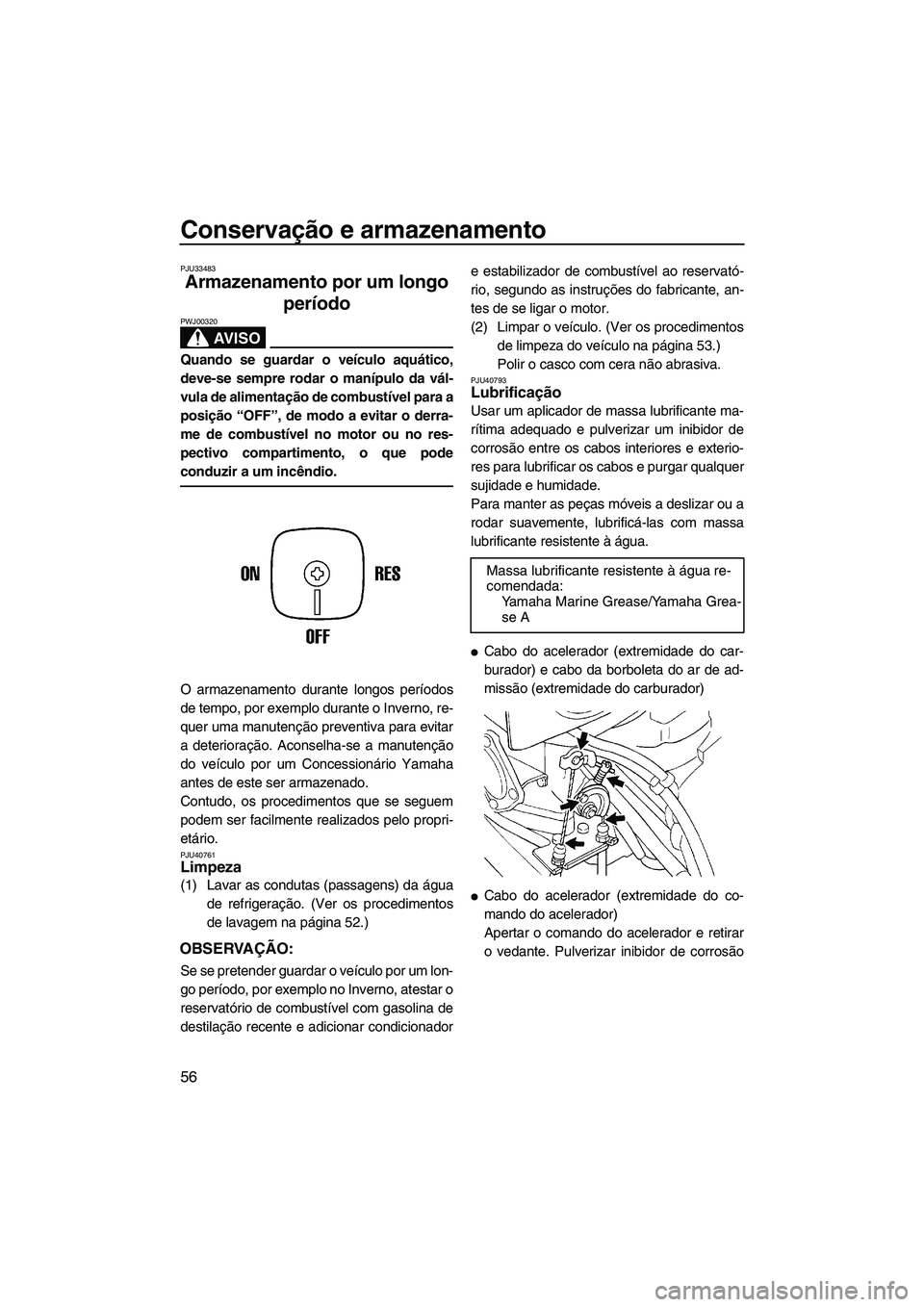

Conservação e armazenamento
56
PJU33483
Armazenamento por um longo
período
AV I S O
PWJ00320
Quando se guardar o veículo aquático,
deve-se sempre rodar o manípulo da vál-
vula de alimentação de combustível para a
posição “OFF”, de modo a evitar o derra-
me de combustível no motor ou no res-
pectivo compartimento, o que pode
conduzir a um incêndio.
O armazenamento durante longos períodos
de tempo, por exemplo durante o Inverno, re-
quer uma manutenção preventiva para evitar
a deterioração. Aconselha-se a manutenção
do veículo por um Concessionário Yamaha
antes de este ser armazenado.
Contudo, os procedimentos que se seguem
podem ser facilmente realizados pelo propri-
etário.
PJU40761Limpeza
(1) Lavar as condutas (passagens) da água
de refrigeração. (Ver os procedimentos
de lavagem na página 52.)
OBSERVAÇÃO:
Se se pretender guardar o veículo por um lon-
go período, por exemplo no Inverno, atestar o
reservatório de combustível com gasolina de
destilação recente e adicionar condicionadore estabilizador de combustível ao reservató-
rio, segundo as instruções do fabricante, an-
tes de se ligar o motor.
(2) Limpar o veículo. (Ver os procedimentos
de limpeza do veículo na página 53.)
Polir o casco com cera não abrasiva.
PJU40793Lubrificação
Usar um aplicador de massa lubrificante ma-
rítima adequado e pulverizar um inibidor de
corrosão entre os cabos interiores e exterio-
res para lubrificar os cabos e purgar qualquer
sujidade e humidade.
Para manter as peças móveis a deslizar ou a
rodar suavemente, lubrificá-las com massa
lubrificante resistente à água.

Cabo do acelerador (extremidade do car-
burador) e cabo da borboleta do ar de ad-
missão (extremidade do carburador)

Cabo do acelerador (extremidade do co-
mando do acelerador)
Apertar o comando do acelerador e retirar
o vedante. Pulverizar inibidor de corrosão
Massa lubrificante resistente à água re-
comendada:
Yamaha Marine Grease/Yamaha Grea-
se A
UF2F72P0.book Page 56 Tuesday, May 26, 2009 3:01 PM
