2010 YAMAHA SUPERJET Manual de utilização (in Portuguese)

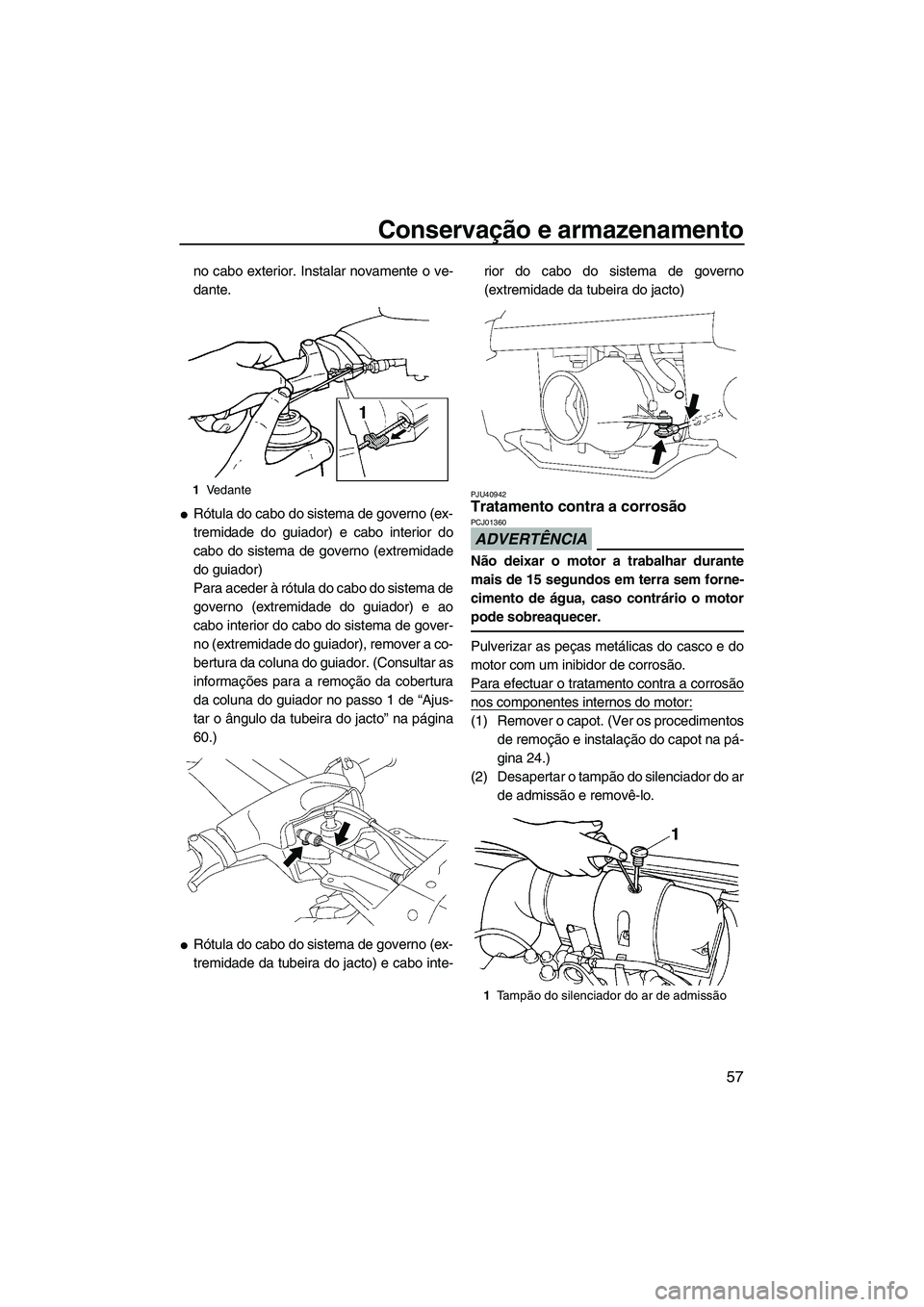

Conservação e armazenamento
57
no cabo exterior. Instalar novamente o ve-
dante.

Rótula do cabo do sistema de governo (ex-
tremidade do guiador) e cabo interior do
cabo do sistema de governo (extremidade
do guiador)
Para aceder à rótula do cabo do sistema de
governo (extremidade do guiador) e ao
cabo interior do cabo do sistema de gover-
no (extremidade do guiador), remover a co-
bertura da coluna do guiador. (Consultar as
informações para a remoção da cobertura
da coluna do guiador no passo 1 de “Ajus-
tar o ângulo da tubeira do jacto” na página
60.)

Rótula do cabo do sistema de governo (ex-
tremidade da tubeira do jacto) e cabo inte-rior do cabo do sistema de governo
(extremidade da tubeira do jacto)
PJU40942Tratamento contra a corrosão
ADVERTÊNCIA
PCJ01360
Não deixar o motor a trabalhar durante
mais de 15 segundos em terra sem forne-
cimento de água, caso contrário o motor
pode sobreaquecer.
Pulverizar as peças metálicas do casco e do
motor com um inibidor de corrosão.
Para efectuar o tratamento contra a corrosão
nos componentes internos do motor:
(1) Remover o capot. (Ver os procedimentos
de remoção e instalação do capot na pá-
gina 24.)
(2) Desapertar o tampão do silenciador do ar
de admissão e removê-lo.
1Vedante
1Ta m pão do silenciador do ar de admissão
UF2F72P0.book Page 57 Tuesday, May 26, 2009 3:01 PM

Conservação e armazenamento
58
(3) Certificar-se de que a área à volta do ve-
ículo aquático está livre e ligar o motor
num local com boa ventilação.
(4) Deixar o motor em funcionamento com o
ralenti alto.
(5) Pulverizar, rapidamente, o máximo pos-
sível de inibidor de corrosão através do
orifício da cobertura do silenciador do ar
de admissão. Continuar a pulverizar óleo
até o motor parar (ou durante um máximo
de 15 segundos). AVISO! Não aplicar
ou pulverizar gasolina, nem qualquer
outra substância (com excepção de
um inibidor de corrosão), no orifício
da cobertura do silenciador. Não pul-
verizar produtos inibidores de corro-
são inflamáveis sobre as superfícies
do motor enquanto este estiver quen-
te. Caso contrário, poderá ocorrer um
incêndio ou uma explosão.
[PWJ00301]
(6) Instalar o tampão do silenciador do ar de
admissão e apertá-lo firmemente.
ADVERTÊNCIA: Após a pulverização
do motor, instalar correctamente o
tampão do silenciador do ar de admis-
são, de modo a impedir a entrada de
água no motor e a sua danificação.
[PCJ00152]
(7) Instalar o capot na posição original.
UF2F72P0.book Page 58 Tuesday, May 26, 2009 3:01 PM

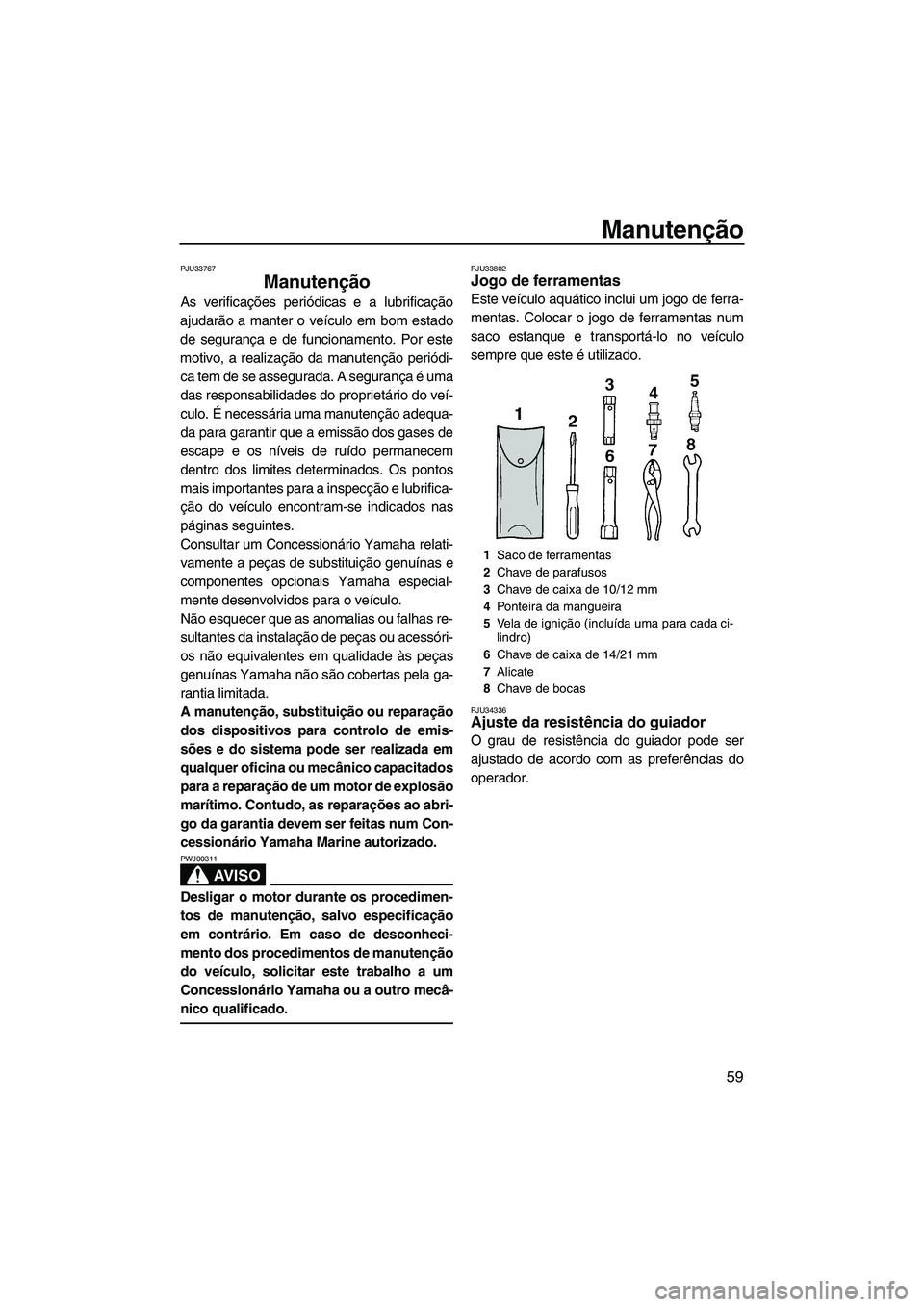

Manutenção
59
PJU33767
Manutenção
As verificações periódicas e a lubrificação
ajudarão a manter o veículo em bom estado
de segurança e de funcionamento. Por este
motivo, a realização da manutenção periódi-
ca tem de se assegurada. A segurança é uma
das responsabilidades do proprietário do veí-
culo. É necessária uma manutenção adequa-
da para garantir que a emissão dos gases de
escape e os níveis de ruído permanecem
dentro dos limites determinados. Os pontos
mais importantes para a inspecção e lubrifica-
ção do veículo encontram-se indicados nas
páginas seguintes.
Consultar um Concessionário Yamaha relati-
vamente a peças de substituição genuínas e
componentes opcionais Yamaha especial-
mente desenvolvidos para o veículo.
Não esquecer que as anomalias ou falhas re-
sultantes da instalação de peças ou acessóri-
os não equivalentes em qualidade às peças
genuínas Yamaha não são cobertas pela ga-
rantia limitada.
A manutenção, substituição ou reparação
dos dispositivos para controlo de emis-
sões e do sistema pode ser realizada em
qualquer oficina ou mecânico capacitados
para a reparação de um motor de explosão
marítimo. Contudo, as reparações ao abri-
go da garantia devem ser feitas num Con-
cessionário Yamaha Marine autorizado.
AV I S O
PWJ00311
Desligar o motor durante os procedimen-
tos de manutenção, salvo especificação
em contrário. Em caso de desconheci-
mento dos procedimentos de manutenção
do veículo, solicitar este trabalho a um
Concessionário Yamaha ou a outro mecâ-
nico qualificado.
PJU33802Jogo de ferramentas
Este veículo aquático inclui um jogo de ferra-
mentas. Colocar o jogo de ferramentas num
saco estanque e transportá-lo no veículo
sempre que este é utilizado.
PJU34336Ajuste da resistência do guiador
O grau de resistência do guiador pode ser
ajustado de acordo com as preferências do
operador.
1Saco de ferramentas
2Chave de parafusos
3Chave de caixa de 10/12 mm
4Ponteira da mangueira
5Vela de ignição (incluída uma para cada ci-
lindro)
6Chave de caixa de 14/21 mm
7Alicate
8Chave de bocas
UF2F72P0.book Page 59 Tuesday, May 26, 2009 3:01 PM

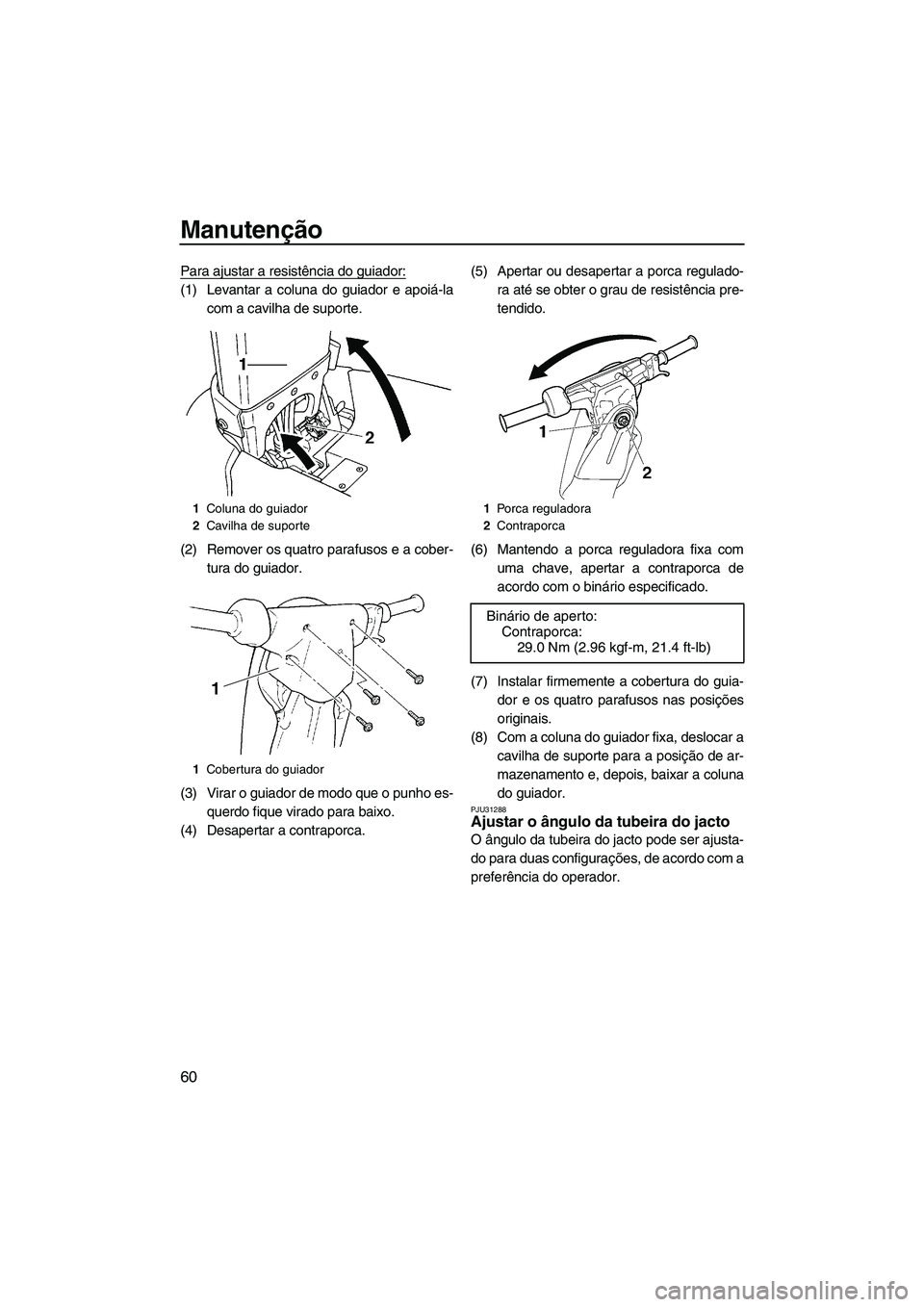

Manutenção
60
Para ajustar a resistência do guiador:
(1) Levantar a coluna do guiador e apoiá-la
com a cavilha de suporte.
(2) Remover os quatro parafusos e a cober-
tura do guiador.
(3) Virar o guiador de modo que o punho es-
querdo fique virado para baixo.
(4) Desapertar a contraporca.(5) Apertar ou desapertar a porca regulado-
ra até se obter o grau de resistência pre-
tendido.
(6) Mantendo a porca reguladora fixa com
uma chave, apertar a contraporca de
acordo com o binário especificado.
(7) Instalar firmemente a cobertura do guia-
dor e os quatro parafusos nas posições
originais.
(8) Com a coluna do guiador fixa, deslocar a
cavilha de suporte para a posição de ar-
mazenamento e, depois, baixar a coluna
do guiador.
PJU31288Ajustar o ângulo da tubeira do jacto
O ângulo da tubeira do jacto pode ser ajusta-
do para duas configurações, de acordo com a
preferência do operador.
1Coluna do guiador
2Cavilha de suporte
1Cobertura do guiador
1
1Porca reguladora
2Contraporca
Binário de aperto:
Contraporca:
29.0 Nm (2.96 kgf-m, 21.4 ft-lb)
UF2F72P0.book Page 60 Tuesday, May 26, 2009 3:01 PM

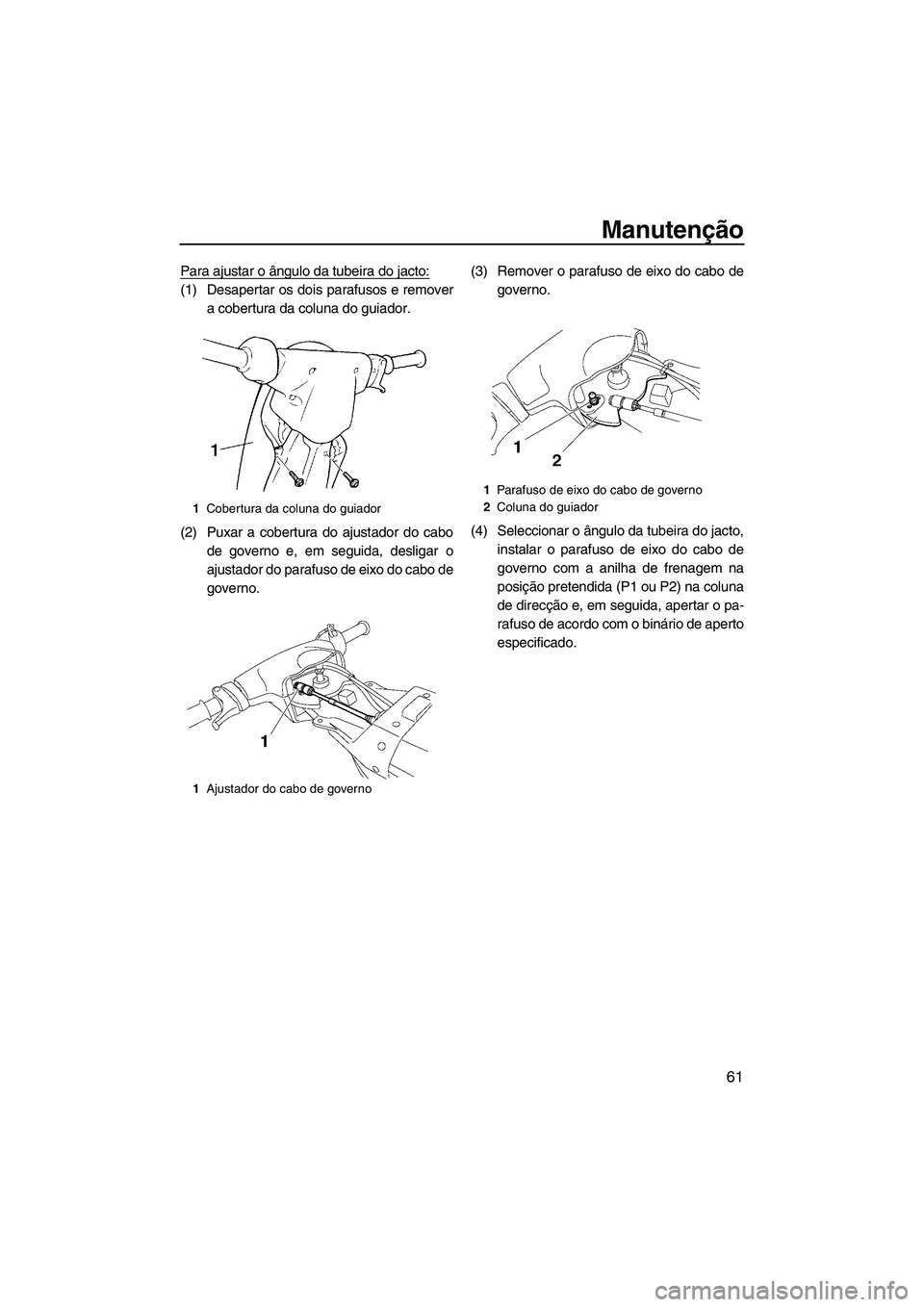

Manutenção
61
Para ajustar o ângulo da tubeira do jacto:
(1) Desapertar os dois parafusos e remover
a cobertura da coluna do guiador.
(2) Puxar a cobertura do ajustador do cabo
de governo e, em seguida, desligar o
ajustador do parafuso de eixo do cabo de
governo.(3) Remover o parafuso de eixo do cabo de
governo.
(4) Seleccionar o ângulo da tubeira do jacto,
instalar o parafuso de eixo do cabo de
governo com a anilha de frenagem na
posição pretendida (P1 ou P2) na coluna
de direcção e, em seguida, apertar o pa-
rafuso de acordo com o binário de aperto
especificado.
1Cobertura da coluna do guiador
1Ajustador do cabo de governo
1Parafuso de eixo do cabo de governo
2Coluna do guiador
UF2F72P0.book Page 61 Tuesday, May 26, 2009 3:01 PM

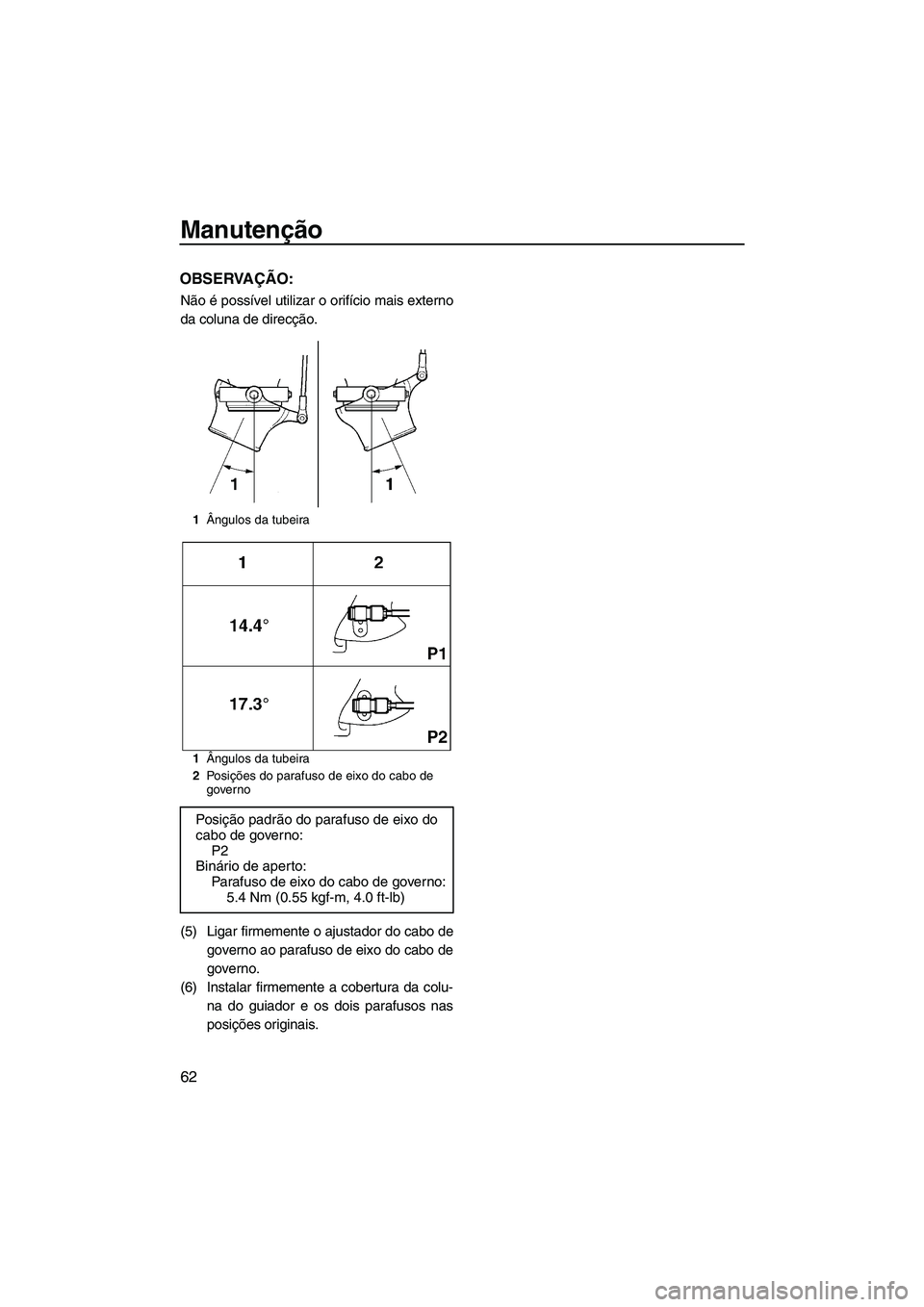

Manutenção
62
OBSERVAÇÃO:
Não é possível utilizar o orifício mais externo
da coluna de direcção.
(5) Ligar firmemente o ajustador do cabo de
governo ao parafuso de eixo do cabo de
governo.
(6) Instalar firmemente a cobertura da colu-
na do guiador e os dois parafusos nas
posições originais.
1Ângulos da tubeira
1Ângulos da tubeira
2Po sições do parafuso de eixo do cabo de
governo
Posição padrão do parafuso de eixo do
cabo de governo:
P2
Binário de aperto:
Parafuso de eixo do cabo de governo:
5.4 Nm (0.55 kgf-m, 4.0 ft-lb)
UF2F72P0.book Page 62 Tuesday, May 26, 2009 3:01 PM

Manutenção
63
PJU40830Tabela de manutenção periódica
A tabela de manutenção periódica apresenta orientações gerais para a manutenção periódica.
Solicitar a um Concessionário Yamaha a realização das verificações da tabela que se segue.
Contudo, pode ser necessário realizar a manutenção com mais frequência, dependendo das
condições de operação. Em caso de dúvidas, contactar um Concessionário Yamaha.
A marca“” indica operações de manutenção que podem ser executadas pelo proprietá-
rio/operador.
A marca“” indica itens que devem ser verificados e assistidos por um Concessionário
Yamaha.
Item OperaçãoInicial Subsequentemente, a cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
Velas de igniçãoVerificar, limpar,
substituir65
Pontos de lubrifi-
caçãoLubrificar 56
Caixa intermédiaLubrificar 64
Sistema de ali-
mentaçãoVe r i f i c a r—
Filtro de combustí-
velVe r i f i c a r 6 4
Verificar, substituir—
Reservatório de
combustívelVerificar, limpar—
CarburadorVerificar, ajustar—
Ralenti do motorVerificar, ajustar 66
Haste da borbole-
ta do aceleradorVe r i f i c a r—
Coador do porãoLimpar—
Tu r b i n aVe r i f i c a r—
Ângulo da tubeira
do jactoVerificar, ajustar—
Eixo do guiadorVerificar, ajustar—
Resistência do
guiadorVerificar, ajustar—
Cabo do acelera-
dorVerificar, ajustar—
UF2F72P0.book Page 63 Tuesday, May 26, 2009 3:01 PM

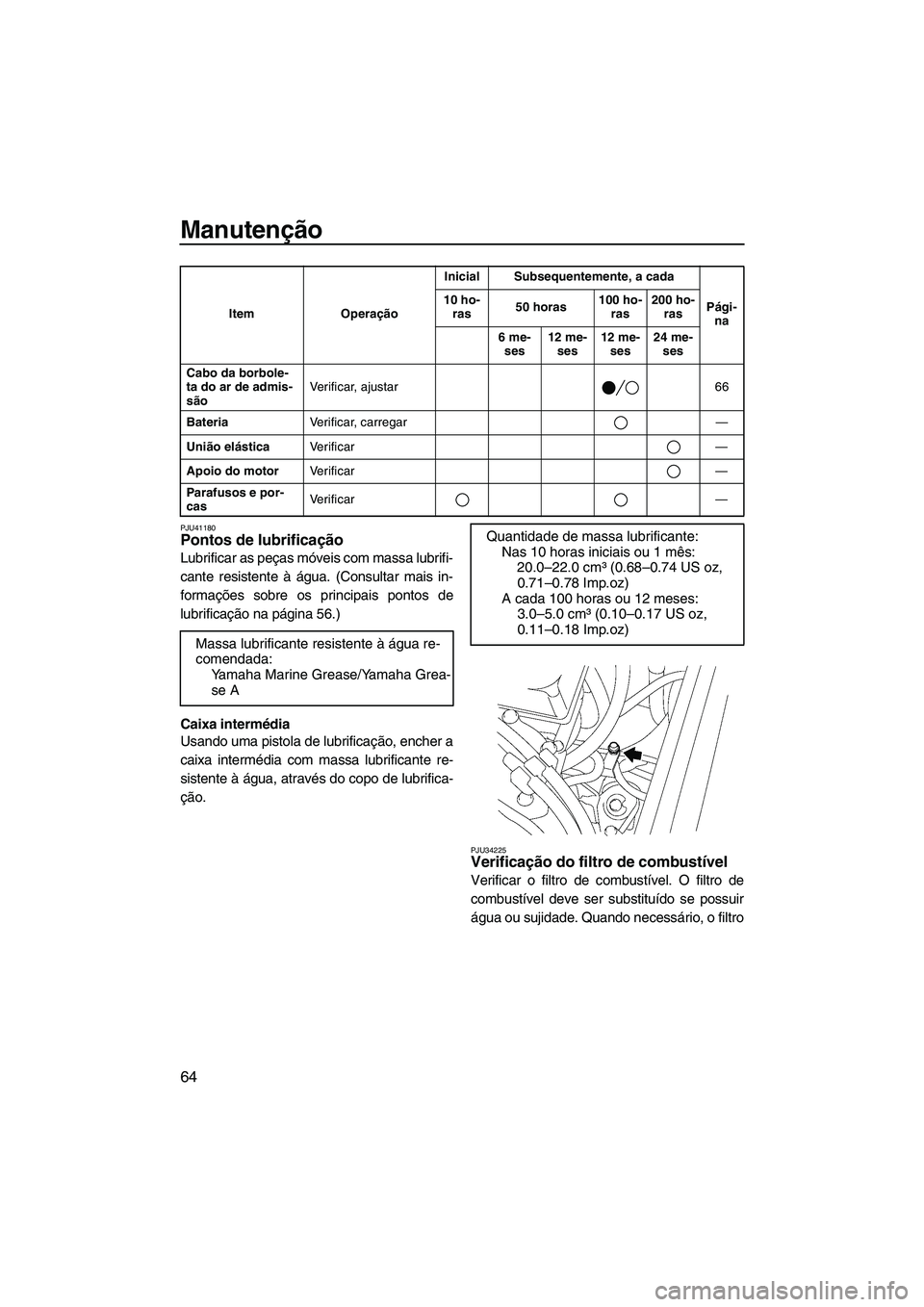

Manutenção
64
PJU41180Pontos de lubrificação
Lubrificar as peças móveis com massa lubrifi-
cante resistente à água. (Consultar mais in-
formações sobre os principais pontos de
lubrificação na página 56.)
Caixa intermédia
Usando uma pistola de lubrificação, encher a
caixa intermédia com massa lubrificante re-
sistente à água, através do copo de lubrifica-
ção.
PJU34225Verificação do filtro de combustível
Verificar o filtro de combustível. O filtro de
combustível deve ser substituído se possuir
água ou sujidade. Quando necessário, o filtro
Cabo da borbole-
ta do ar de admis-
sãoVerificar, ajustar 66
BateriaVerificar, carregar—
União elásticaVe r i f i c a r—
Apoio do motorVe r i f i c a r—
Parafusos e por-
casVe r i f i c a r— Item OperaçãoInicial Subsequentemente, a cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
Massa lubrificante resistente à água re-
comendada:
Yamaha Marine Grease/Yamaha Grea-
se A
Quantidade de massa lubrificante:
Nas 10 horas iniciais ou 1 mês:
20.0–22.0 cm³ (0.68–0.74 US oz,
0.71–0.78 Imp.oz)
A cada 100 horas ou 12 meses:
3.0–5.0 cm³ (0.10–0.17 US oz,
0.11–0.18 Imp.oz)
