2010 YAMAHA SUPERJET Manual de utilização (in Portuguese)

Operação
41
PJU32902
Operação do veículo aquático
AV I S O
PWJ00510
Antes da operação do veículo, deve-se to-
mar conhecimento de todos os coman-
dos. Consultar um Concessionário
Yamaha sobre qualquer comando ou fun-
ção que não sejam totalmente compreen-
didos. A não compreensão do
funcionamento dos comandos pode origi-
nar acidentes ou impossibilitar o operador
de evitar um.
PJU32923Familiarização com o veículo
A operação do veículo aquático requer capa-
cidades adquiridas com a prática, durante um
período de tempo. O operador deve adquirir
um bom conhecimento das técnicas básicas
antes de tentar manobras de maior dificulda-
de.
A utilização do veículo aquático pode ser uma
actividade bastante aprazível, permitindo ao
operador horas de prazer. Contudo, a familia-
rização do operador com o funcionamento do
veículo aquático é essencial para se obter as
capacidades necessárias a uma condução
segura.
Antes de operar o veículo, ler este manual do
proprietário/operador, as Regras Práticas de
Condução, o cartão de Instruções de Condu-
ção e todas as etiquetas afixadas no veículo.
Ter em especial atenção as informações de
segurança que começam na página 8. Esta
leitura destina-se a proporcionar ao operador
uma clara compreensão sobre o veículo e o
seu modo de operação.
Lembre-se: este veículo foi concebido para
transportar apenas o operador. Em nenhuma
altura deverá o veículo transportar mais do
que uma pessoa.
PJU32984Aprendizagem da operação do
veículo
Antes da operação do veículo, devem ser
sempre realizadas as verificações pré-opera-
ção indicadas na página 33. O pouco tempo
despendido na verificação do veículo é com-
pensado por uma maior segurança e fiabilida-
de.
Consultar a legislação local antes de operar
do veículo.
Conduzir o veículo com prudência e a veloci-
dades moderadas, mantendo sempre uma
distância segura em relação às outras pesso-
as, objectos e veículos aquáticos. Seleccio-
nar uma área ampla, com boa visibilidade e
pouco tráfego de embarcações, para praticar
manobras.
Não praticar a aprendizagem sozinho—ope-
rar o veículo com alguém por perto. Manter
uma constante atenção às outras pessoas,
objectos e veículos aquáticos presentes na
área. Ter em especial atenção as condições
que possam limitar a visibilidade do operador
ou bloquear a visibilidade de terceiros.
Segurar com firmeza nos punhos do guiador
para ficar rapidamente de pé ou de joelhos no
veículo. Manter ambos os pés ou joelhos na
plataforma do operador, sempre que o veícu-
lo estiver em movimento.
UF2F72P0.book Page 41 Tuesday, May 26, 2009 3:01 PM

Operação
42

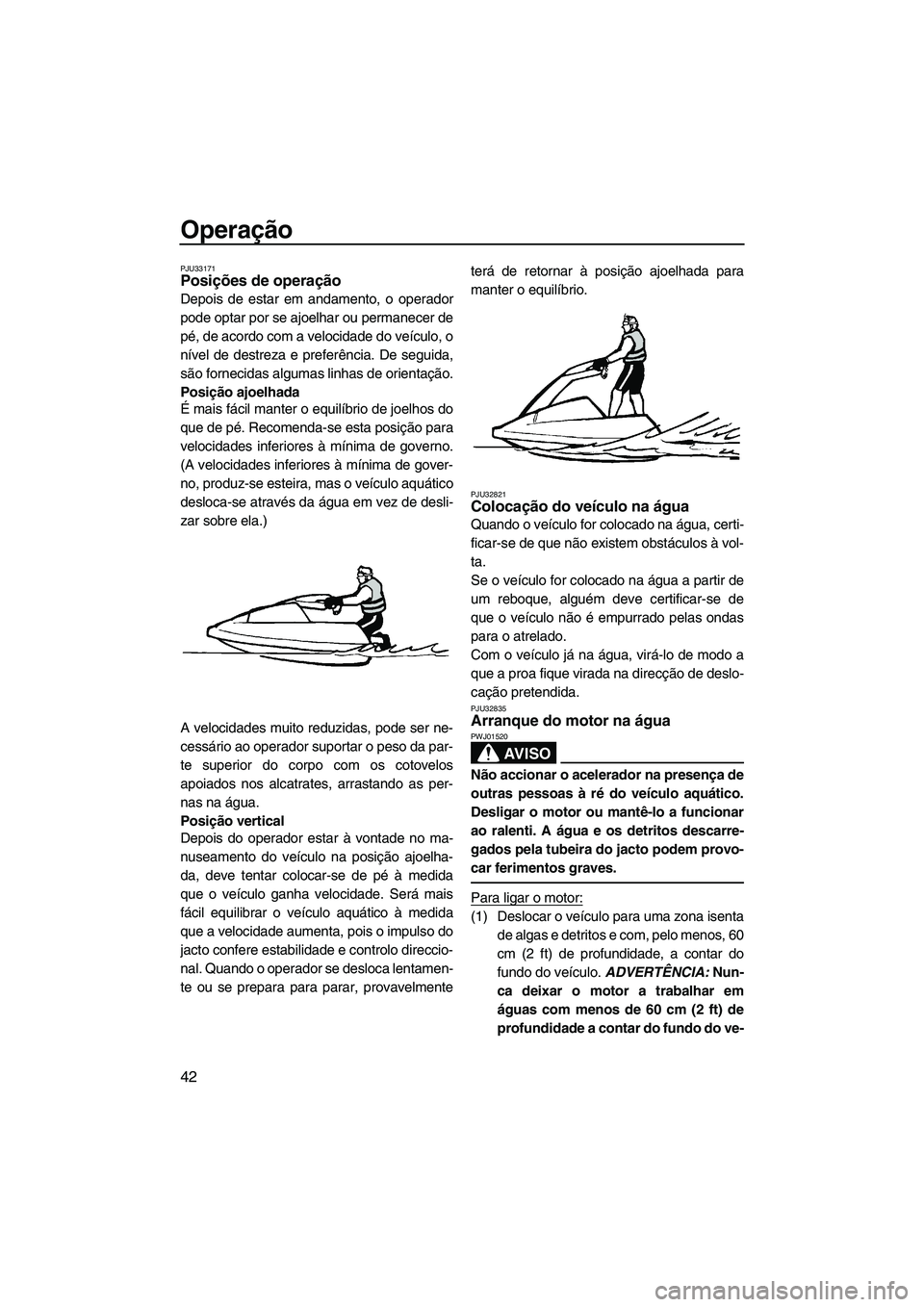

PJU33171Posições de operação
Depois de estar em andamento, o operador
pode optar por se ajoelhar ou permanecer de
pé, de acordo com a velocidade do veículo, o
nível de destreza e preferência. De seguida,
são fornecidas algumas linhas de orientação.
Posição ajoelhada
É mais fácil manter o equilíbrio de joelhos do
que de pé. Recomenda-se esta posição para
velocidades inferiores à mínima de governo.
(A velocidades inferiores à mínima de gover-
no, produz-se esteira, mas o veículo aquático
desloca-se através da água em vez de desli-
zar sobre ela.)
A velocidades muito reduzidas, pode ser ne-
cessário ao operador suportar o peso da par-
te superior do corpo com os cotovelos
apoiados nos alcatrates, arrastando as per-
nas na água.
Posição vertical
Depois do operador estar à vontade no ma-
nuseamento do veículo na posição ajoelha-
da, deve tentar colocar-se de pé à medida
que o veículo ganha velocidade. Será mais
fácil equilibrar o veículo aquático à medida
que a velocidade aumenta, pois o impulso do
jacto confere estabilidade e controlo direccio-
nal. Quando o operador se desloca lentamen-
te ou se prepara para parar, provavelmenteterá de retornar à posição ajoelhada para
manter o equilíbrio.
PJU32821Colocação do veículo na água
Quando o veículo for colocado na água, certi-
ficar-se de que não existem obstáculos à vol-
ta.
Se o veículo for colocado na água a partir de
um reboque, alguém deve certificar-se de
que o veículo não é empurrado pelas ondas
para o atrelado.
Com o veículo já na água, virá-lo de modo a
que a proa fique virada na direcção de deslo-
cação pretendida.
PJU32835Arranque do motor na água
AV I S O
PWJ01520
Não accionar o acelerador na presença de
outras pessoas à ré do veículo aquático.
Desligar o motor ou mantê-lo a funcionar
ao ralenti. A água e os detritos descarre-
gados pela tubeira do jacto podem provo-
car ferimentos graves.
Para ligar o motor:
(1) Deslocar o veículo para uma zona isenta
de algas e detritos e com, pelo menos, 60
cm (2 ft) de profundidade, a contar do
fundo do veículo. ADVERTÊNCIA: Nun-
ca deixar o motor a trabalhar em
águas com menos de 60 cm (2 ft) de
profundidade a contar do fundo do ve-
UF2F72P0.book Page 42 Tuesday, May 26, 2009 3:01 PM

Operação
43

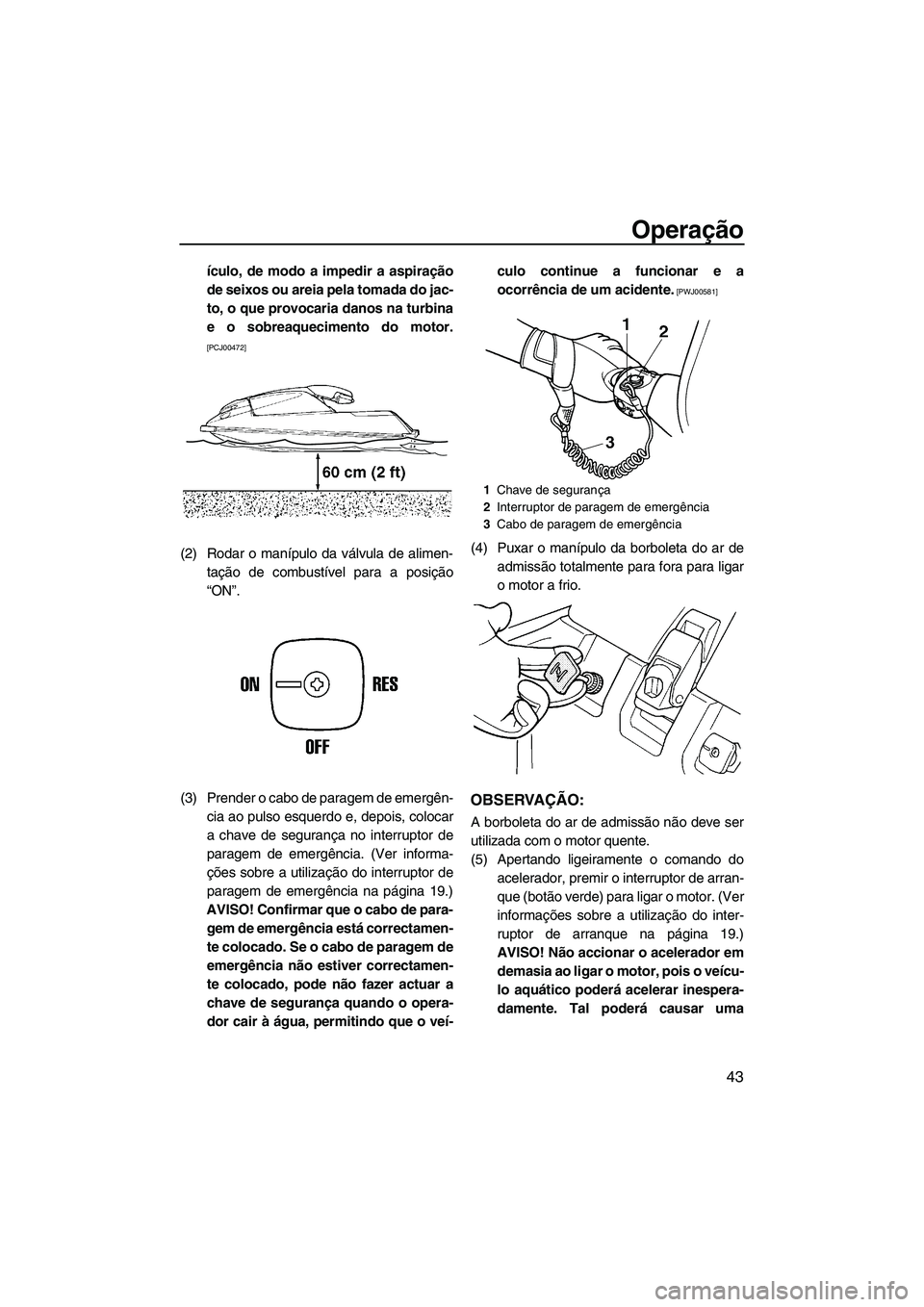

ículo, de modo a impedir a aspiração
de seixos ou areia pela tomada do jac-
to, o que provocaria danos na turbina
e o sobreaquecimento do motor.
[PCJ00472]
(2) Rodar o manípulo da válvula de alimen-
tação de combustível para a posição
“ON”.
(3) Prender o cabo de paragem de emergên-
cia ao pulso esquerdo e, depois, colocar
a chave de segurança no interruptor de
paragem de emergência. (Ver informa-
ções sobre a utilização do interruptor de
paragem de emergência na página 19.)
AVISO! Confirmar que o cabo de para-
gem de emergência está correctamen-
te colocado. Se o cabo de paragem de
emergência não estiver correctamen-
te colocado, pode não fazer actuar a
chave de segurança quando o opera-
dor cair à água, permitindo que o veí-culo continue a funcionar e a
ocorrência de um acidente.
[PWJ00581]
(4) Puxar o manípulo da borboleta do ar de
admissão totalmente para fora para ligar
o motor a frio.
OBSERVAÇÃO:
A borboleta do ar de admissão não deve ser
utilizada com o motor quente.
(5) Apertando ligeiramente o comando do
acelerador, premir o interruptor de arran-
que (botão verde) para ligar o motor. (Ver
informações sobre a utilização do inter-
ruptor de arranque na página 19.)
AVISO! Não accionar o acelerador em
demasia ao ligar o motor, pois o veícu-
lo aquático poderá acelerar inespera-
damente. Tal poderá causar uma
1Chave de segurança
2Interruptor de paragem de emergência
3Cabo de paragem de emergência
UF2F72P0.book Page 43 Tuesday, May 26, 2009 3:01 PM

Operação
44

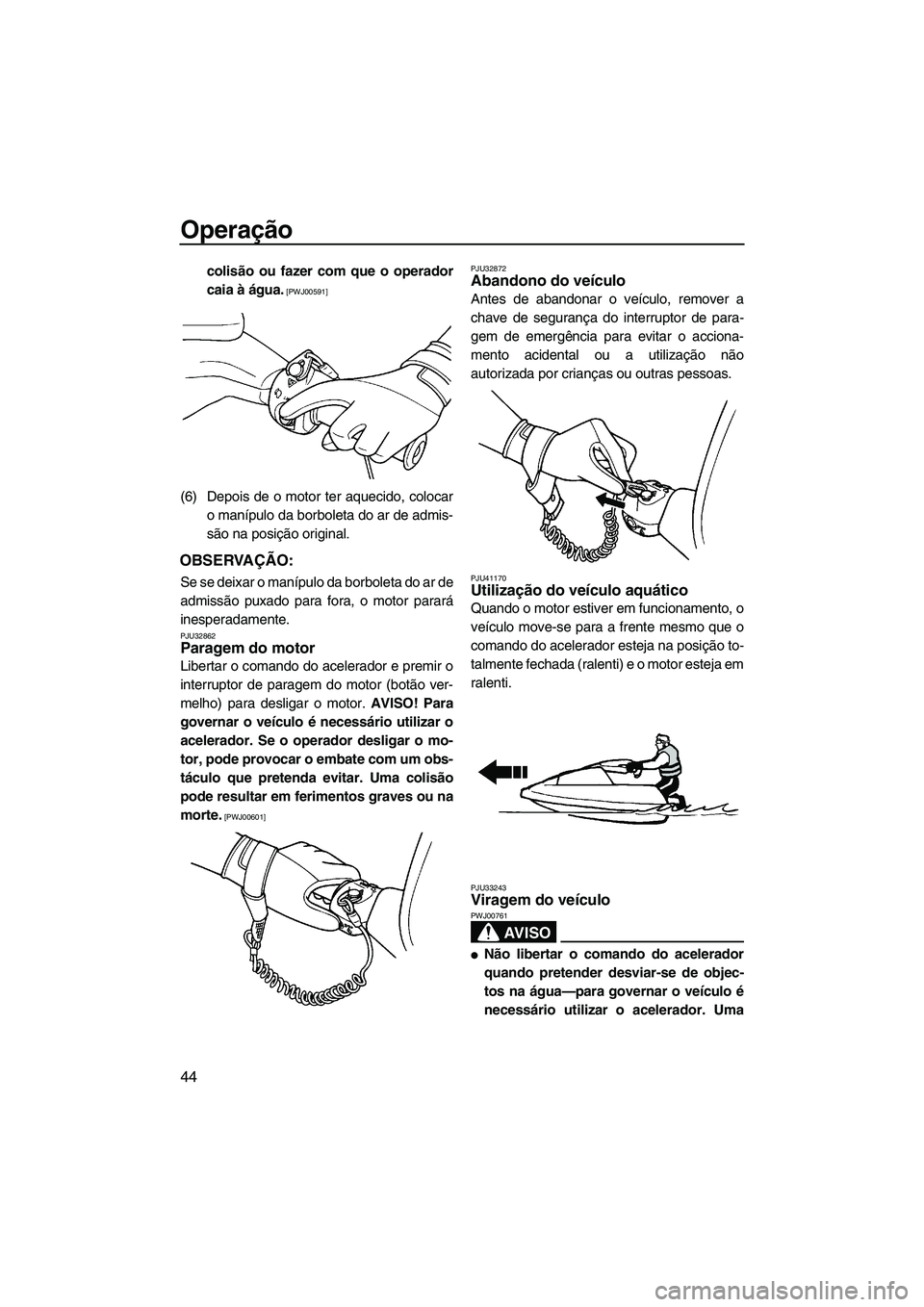

colisão ou fazer com que o operador
caia à água.
[PWJ00591]
(6) Depois de o motor ter aquecido, colocar
o manípulo da borboleta do ar de admis-
são na posição original.
OBSERVAÇÃO:
Se se deixar o manípulo da borboleta do ar de
admissão puxado para fora, o motor parará
inesperadamente.
PJU32862Paragem do motor
Libertar o comando do acelerador e premir o
interruptor de paragem do motor (botão ver-
melho) para desligar o motor. AVISO! Para
governar o veículo é necessário utilizar o
acelerador. Se o operador desligar o mo-
tor, pode provocar o embate com um obs-
táculo que pretenda evitar. Uma colisão
pode resultar em ferimentos graves ou na
morte.
[PWJ00601]PJU32872
Abandono do veículo
Antes de abandonar o veículo, remover a
chave de segurança do interruptor de para-
gem de emergência para evitar o acciona-
mento acidental ou a utilização não
autorizada por crianças ou outras pessoas.
PJU41170Utilização do veículo aquático
Quando o motor estiver em funcionamento, o
veículo move-se para a frente mesmo que o
comando do acelerador esteja na posição to-
talmente fechada (ralenti) e o motor esteja em
ralenti.
PJU33243Viragem do veículo
AV I S O
PWJ00761

Não libertar o comando do acelerador
quando pretender desviar-se de objec-
tos na água—para governar o veículo é
necessário utilizar o acelerador. Uma
UF2F72P0.book Page 44 Tuesday, May 26, 2009 3:01 PM

Operação
45

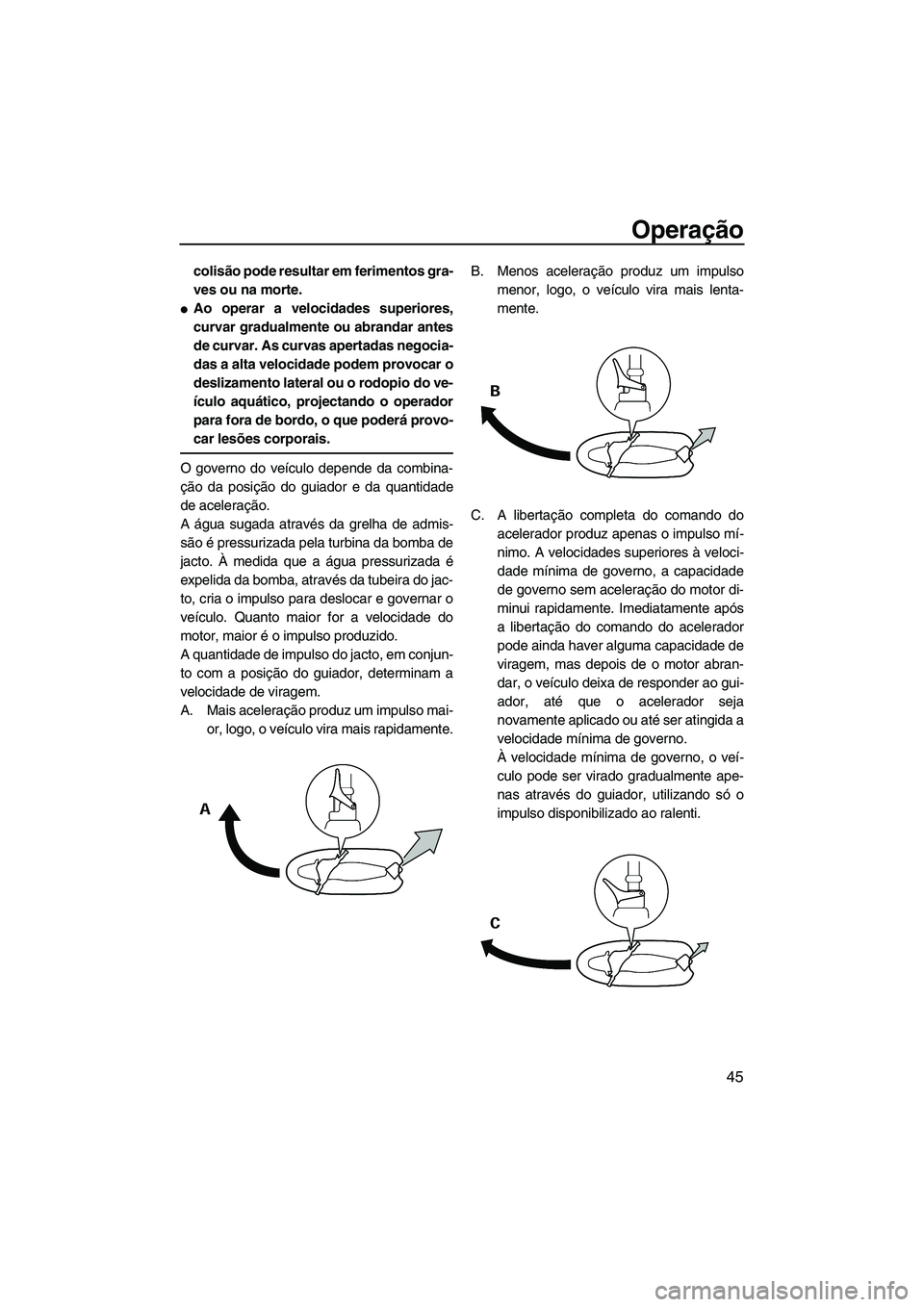

colisão pode resultar em ferimentos gra-
ves ou na morte.

Ao operar a velocidades superiores,
curvar gradualmente ou abrandar antes
de curvar. As curvas apertadas negocia-
das a alta velocidade podem provocar o
deslizamento lateral ou o rodopio do ve-
ículo aquático, projectando o operador
para fora de bordo, o que poderá provo-
car lesões corporais.
O governo do veículo depende da combina-
ção da posição do guiador e da quantidade
de aceleração.
A água sugada através da grelha de admis-
são é pressurizada pela turbina da bomba de
jacto. À medida que a água pressurizada é
expelida da bomba, através da tubeira do jac-
to, cria o impulso para deslocar e governar o
veículo. Quanto maior for a velocidade do
motor, maior é o impulso produzido.
A quantidade de impulso do jacto, em conjun-
to com a posição do guiador, determinam a
velocidade de viragem.
A. Mais aceleração produz um impulso mai-
or, logo, o veículo vira mais rapidamente.B. Menos aceleração produz um impulso
menor, logo, o veículo vira mais lenta-
mente.
C. A libertação completa do comando do
acelerador produz apenas o impulso mí-
nimo. A velocidades superiores à veloci-
dade mínima de governo, a capacidade
de governo sem aceleração do motor di-
minui rapidamente. Imediatamente após
a libertação do comando do acelerador
pode ainda haver alguma capacidade de
viragem, mas depois de o motor abran-
dar, o veículo deixa de responder ao gui-
ador, até que o acelerador seja
novamente aplicado ou até ser atingida a
velocidade mínima de governo.
À velocidade mínima de governo, o veí-
culo pode ser virado gradualmente ape-
nas através do guiador, utilizando só o
impulso disponibilizado ao ralenti.
UF2F72P0.book Page 45 Tuesday, May 26, 2009 3:01 PM

Operação
46

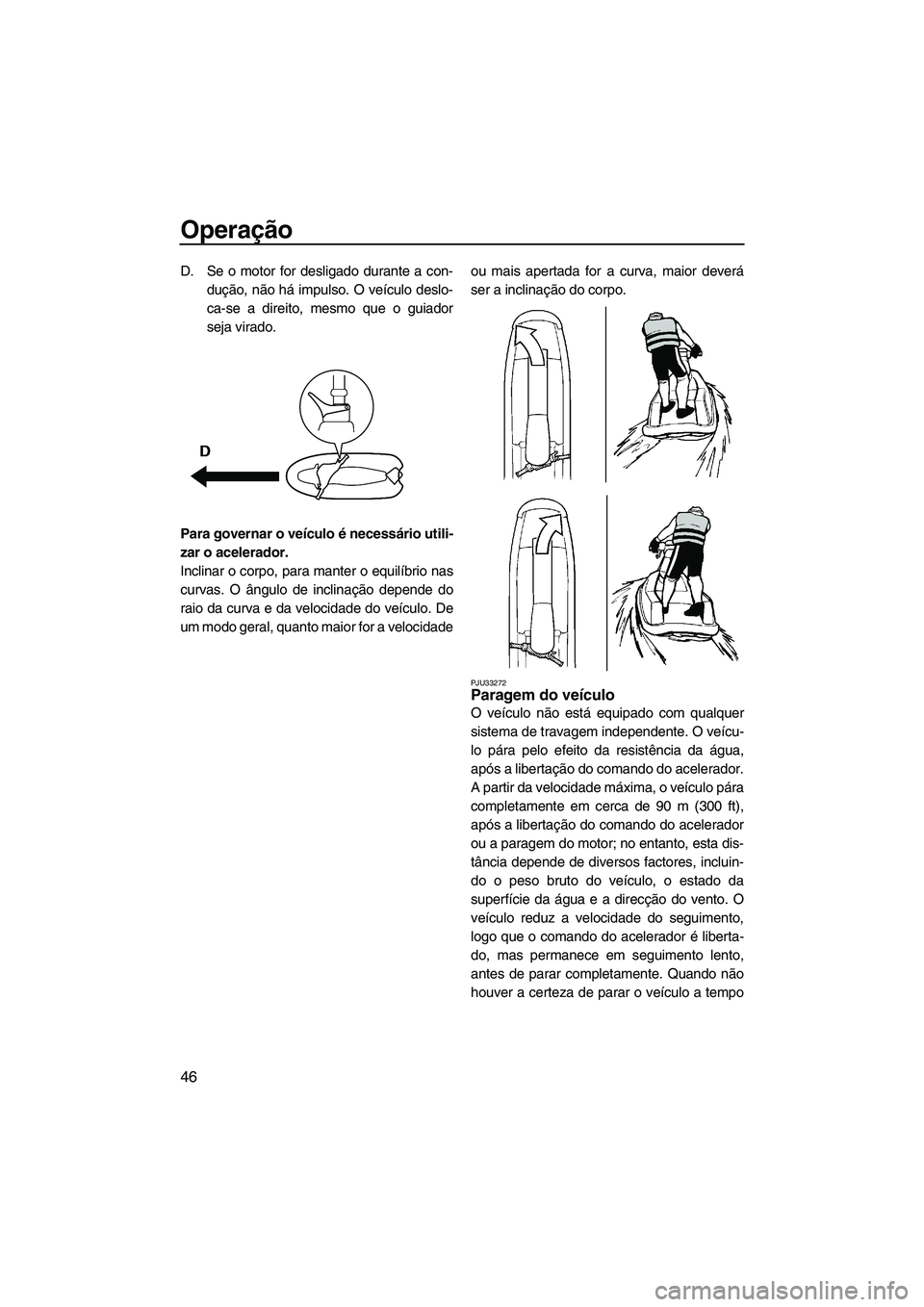

D. Se o motor for desligado durante a con-
dução, não há impulso. O veículo deslo-
ca-se a direito, mesmo que o guiador
seja virado.
Para governar o veículo é necessário utili-
zar o acelerador.
Inclinar o corpo, para manter o equilíbrio nas
curvas. O ângulo de inclinação depende do
raio da curva e da velocidade do veículo. De
um modo geral, quanto maior for a velocidadeou mais apertada for a curva, maior deverá
ser a inclinação do corpo.
PJU33272Paragem do veículo
O veículo não está equipado com qualquer
sistema de travagem independente. O veícu-
lo pára pelo efeito da resistência da água,
após a libertação do comando do acelerador.
A partir da velocidade máxima, o veículo pára
completamente em cerca de 90 m (300 ft),
após a libertação do comando do acelerador
ou a paragem do motor; no entanto, esta dis-
tância depende de diversos factores, incluin-
do o peso bruto do veículo, o estado da
superfície da água e a direcção do vento. O
veículo reduz a velocidade do seguimento,
logo que o comando do acelerador é liberta-
do, mas permanece em seguimento lento,
antes de parar completamente. Quando não
houver a certeza de parar o veículo a tempo
UF2F72P0.book Page 46 Tuesday, May 26, 2009 3:01 PM

Operação
47

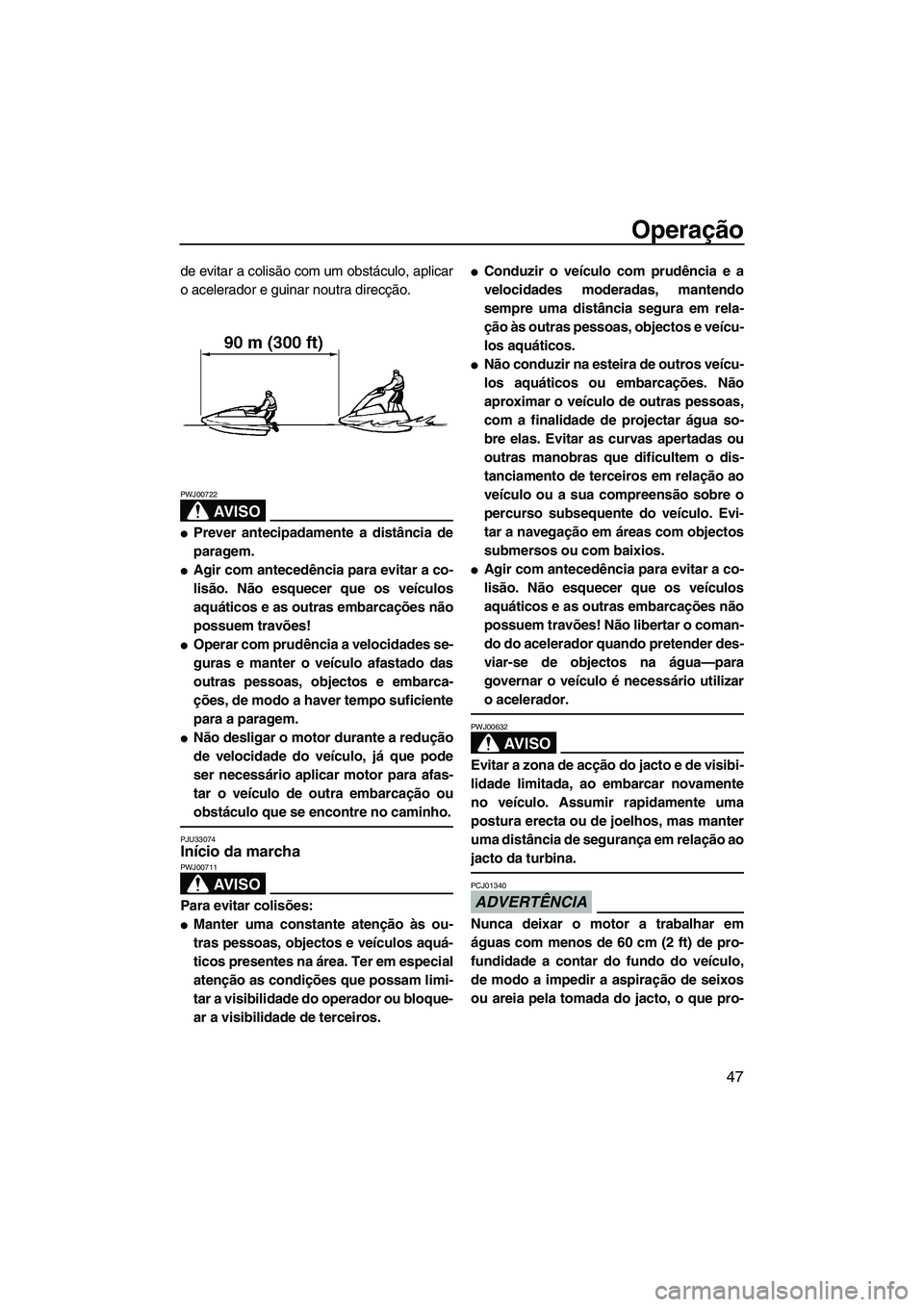

de evitar a colisão com um obstáculo, aplicar
o acelerador e guinar noutra direcção.
AV I S O
PWJ00722

Prever antecipadamente a distância de
paragem.

Agir com antecedência para evitar a co-
lisão. Não esquecer que os veículos
aquáticos e as outras embarcações não
possuem travões!

Operar com prudência a velocidades se-
guras e manter o veículo afastado das
outras pessoas, objectos e embarca-
ções, de modo a haver tempo suficiente
para a paragem.

Não desligar o motor durante a redução
de velocidade do veículo, já que pode
ser necessário aplicar motor para afas-
tar o veículo de outra embarcação ou
obstáculo que se encontre no caminho.
PJU33074Início da marcha
AV I S O
PWJ00711
Para evitar colisões:

Manter uma constante atenção às ou-
tras pessoas, objectos e veículos aquá-
ticos presentes na área. Ter em especial
atenção as condições que possam limi-
tar a visibilidade do operador ou bloque-
ar a visibilidade de terceiros.

Conduzir o veículo com prudência e a
velocidades moderadas, mantendo
sempre uma distância segura em rela-
ção às outras pessoas, objectos e veícu-
los aquáticos.

Não conduzir na esteira de outros veícu-
los aquáticos ou embarcações. Não
aproximar o veículo de outras pessoas,
com a finalidade de projectar água so-
bre elas. Evitar as curvas apertadas ou
outras manobras que dificultem o dis-
tanciamento de terceiros em relação ao
veículo ou a sua compreensão sobre o
percurso subsequente do veículo. Evi-
tar a navegação em áreas com objectos
submersos ou com baixios.

Agir com antecedência para evitar a co-
lisão. Não esquecer que os veículos
aquáticos e as outras embarcações não
possuem travões! Não libertar o coman-
do do acelerador quando pretender des-
viar-se de objectos na água—para
governar o veículo é necessário utilizar
o acelerador.
AV I S O
PWJ00632
Evitar a zona de acção do jacto e de visibi-
lidade limitada, ao embarcar novamente
no veículo. Assumir rapidamente uma
postura erecta ou de joelhos, mas manter
uma distância de segurança em relação ao
jacto da turbina.
ADVERTÊNCIA
PCJ01340
Nunca deixar o motor a trabalhar em
águas com menos de 60 cm (2 ft) de pro-
fundidade a contar do fundo do veículo,
de modo a impedir a aspiração de seixos
ou areia pela tomada do jacto, o que pro-
UF2F72P0.book Page 47 Tuesday, May 26, 2009 3:01 PM

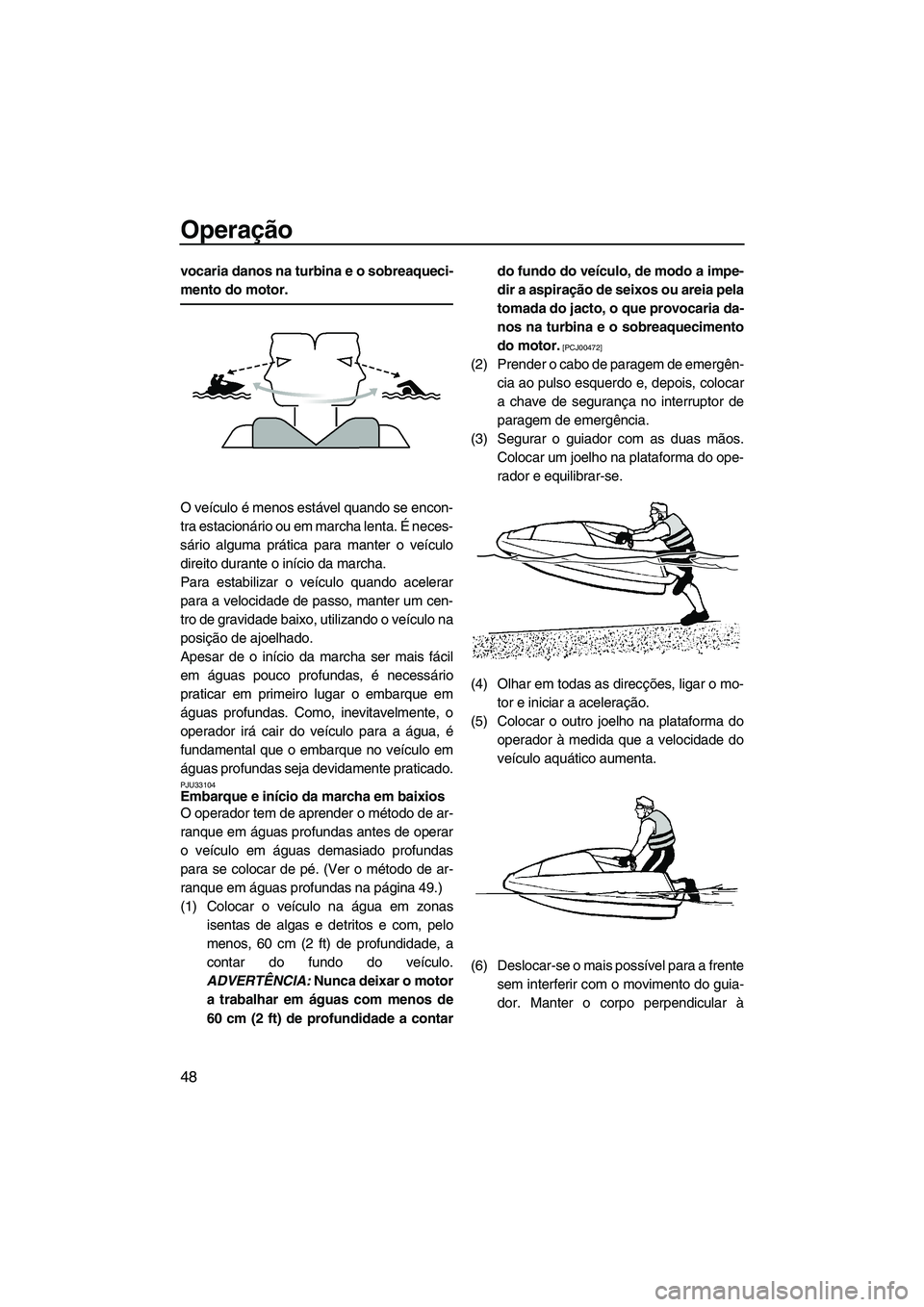

Operação
48
vocaria danos na turbina e o sobreaqueci-
mento do motor.
O veículo é menos estável quando se encon-
tra estacionário ou em marcha lenta. É neces-
sário alguma prática para manter o veículo
direito durante o início da marcha.
Para estabilizar o veículo quando acelerar
para a velocidade de passo, manter um cen-
tro de gravidade baixo, utilizando o veículo na
posição de ajoelhado.
Apesar de o início da marcha ser mais fácil
em águas pouco profundas, é necessário
praticar em primeiro lugar o embarque em
águas profundas. Como, inevitavelmente, o
operador irá cair do veículo para a água, é
fundamental que o embarque no veículo em
águas profundas seja devidamente praticado.
PJU33104Embarque e início da marcha em baixios
O operador tem de aprender o método de ar-
ranque em águas profundas antes de operar
o veículo em águas demasiado profundas
para se colocar de pé. (Ver o método de ar-
ranque em águas profundas na página 49.)
(1) Colocar o veículo na água em zonas
isentas de algas e detritos e com, pelo
menos, 60 cm (2 ft) de profundidade, a
contar do fundo do veículo.
ADVERTÊNCIA: Nunca deixar o motor
a trabalhar em águas com menos de
60 cm (2 ft) de profundidade a contardo fundo do veículo, de modo a impe-
dir a aspiração de seixos ou areia pela
tomada do jacto, o que provocaria da-
nos na turbina e o sobreaquecimento
do motor.
[PCJ00472]
(2) Prender o cabo de paragem de emergên-
cia ao pulso esquerdo e, depois, colocar
a chave de segurança no interruptor de
paragem de emergência.
(3) Segurar o guiador com as duas mãos.
Colocar um joelho na plataforma do ope-
rador e equilibrar-se.
(4) Olhar em todas as direcções, ligar o mo-
tor e iniciar a aceleração.
(5) Colocar o outro joelho na plataforma do
operador à medida que a velocidade do
veículo aquático aumenta.
(6) Deslocar-se o mais possível para a frente
sem interferir com o movimento do guia-
dor. Manter o corpo perpendicular à
UF2F72P0.book Page 48 Tuesday, May 26, 2009 3:01 PM
