2010 YAMAHA SUPERJET AUX

Índice
Verificações posteriores ao
lançamento .................................. 40
Operação .......................................... 41
Operação do veículo aquático ..... 41
Familiarização com o veículo .......... 41
Aprendizagem da operação do
veículo .......................................... 41
Posições de operação ..................... 42
Colocação do veículo na água ........ 42
Arranque do motor na água ............ 42
Paragem do motor ........................... 44
Abandono do veículo ....................... 44
Utilização do veículo aquático ......... 44
Viragem do veículo .......................... 44
Paragem do veículo ........................ 46
Início da marcha .............................. 47
Veículo virado de quilha .................. 50
Abicagem do veículo ....................... 50
Operação em áreas com muitas
algas ............................................ 51
Após a remoção do veículo da
água ............................................. 51
Conservação e armazenamento .... 52
Cuidados pós-operação ............... 52
Lavagem das condutas (passagens)
da água de refrigeração ............... 52
Limpeza do veículo ......................... 53
Cuidados com a bateria .................. 53
Armazenamento por um longo
período ...................................... 56
Limpeza ........................................... 56
Lubrificação ..................................... 56
Tratamento contra a corrosão ......... 57
Manutenção ..................................... 59
Manutenção ................................. 59
Jogo de ferramentas ....................... 59
Ajuste da resistência do guiador ..... 59
Ajustar o ângulo da tubeira do
jacto ............................................. 60
Tabela de manutenção periódica .... 63
Pontos de lubrificação ..................... 64Verificação do filtro de
combustível .................................. 64
Verificação das velas de ignição ..... 65
Ajuste do cabo da borboleta do ar de
admissão ...................................... 66
Afinação do carburador ................... 66
Especificações ................................ 68
Especificações .............................. 68
Recuperação de anomalias............ 69
Diagnóstico de anomalias ............ 69
Tabela de diagnóstico de
anomalias ..................................... 69
Procedimentos de emergência .... 73
Limpeza da tomada do jacto e da
turbina .......................................... 73
Ligação de cabo auxiliar à bateria ... 74
Substituição do fusível .................... 74
Reboque do veículo ........................ 75
Veículo submerso ............................ 76
UF2F72P0.book Page 2 Tuesday, May 26, 2009 3:01 PM

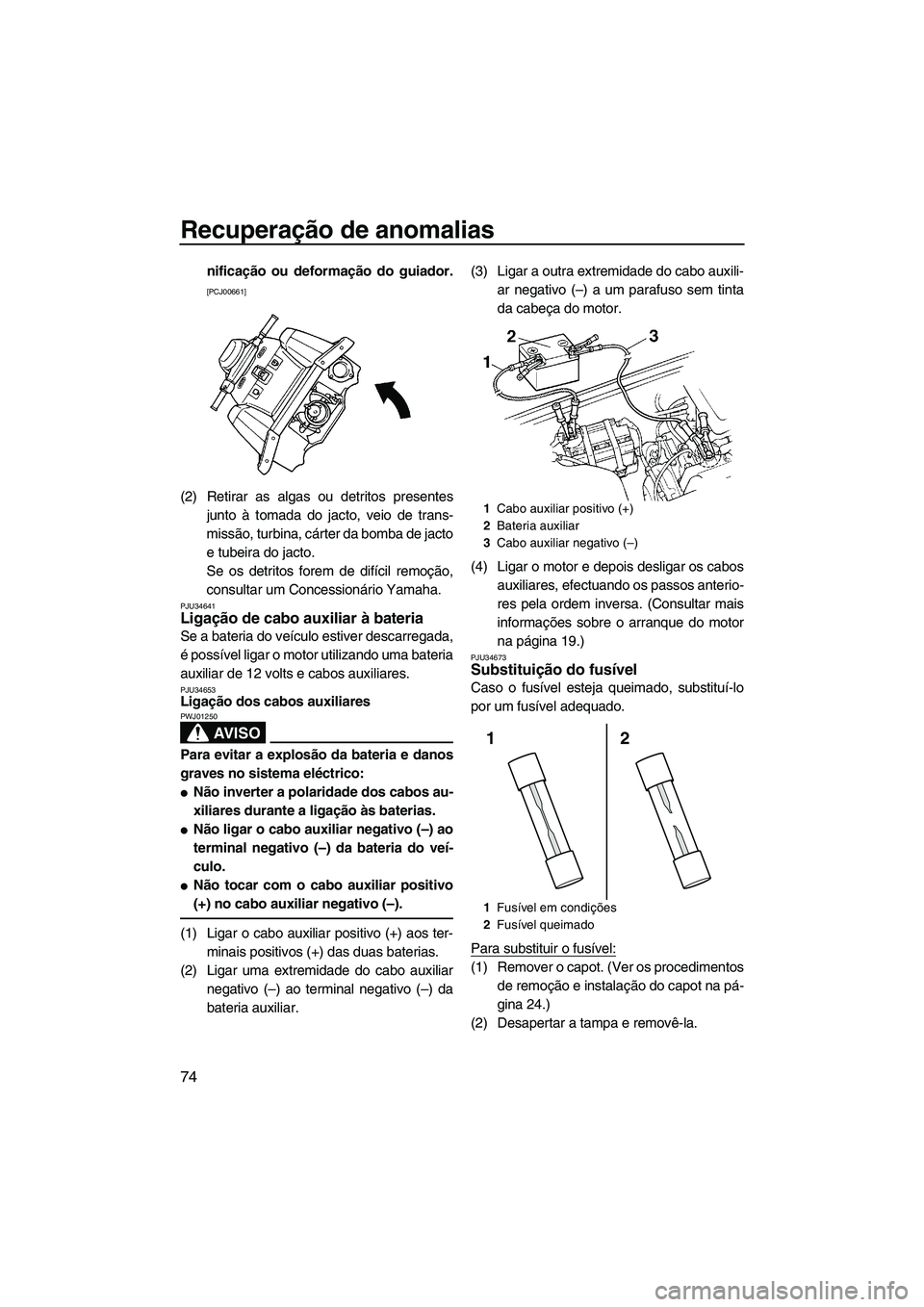

Recuperação de anomalias
74
nificação ou deformação do guiador.
[PCJ00661]
(2) Retirar as algas ou detritos presentes
junto à tomada do jacto, veio de trans-
missão, turbina, cárter da bomba de jacto
e tubeira do jacto.
Se os detritos forem de difícil remoção,
consultar um Concessionário Yamaha.
PJU34641Ligação de cabo auxiliar à bateria
Se a bateria do veículo estiver descarregada,
é possível ligar o motor utilizando uma bateria
auxiliar de 12 volts e cabos auxiliares.
PJU34653Ligação dos cabos auxiliares
AV I S O
PWJ01250
Para evitar a explosão da bateria e danos
graves no sistema eléctrico:

Não inverter a polaridade dos cabos au-
xiliares durante a ligação às baterias.

Não ligar o cabo auxiliar negativo (–) ao
terminal negativo (–) da bateria do veí-
culo.

Não tocar com o cabo auxiliar positivo
(+) no cabo auxiliar negativo (–).
(1) Ligar o cabo auxiliar positivo (+) aos ter-
minais positivos (+) das duas baterias.
(2) Ligar uma extremidade do cabo auxiliar
negativo (–) ao terminal negativo (–) da
bateria auxiliar.(3) Ligar a outra extremidade do cabo auxili-
ar negativo (–) a um parafuso sem tinta
da cabeça do motor.
(4) Ligar o motor e depois desligar os cabos
auxiliares, efectuando os passos anterio-
res pela ordem inversa. (Consultar mais
informações sobre o arranque do motor
na página 19.)
PJU34673Substituição do fusível
Caso o fusível esteja queimado, substituí-lo
por um fusível adequado.
Para substituir o fusível:
(1) Remover o capot. (Ver os procedimentos
de remoção e instalação do capot na pá-
gina 24.)
(2) Desapertar a tampa e removê-la.
1Cabo auxiliar positivo (+)
2Bateria auxiliar
3Cabo auxiliar negativo (–)
1Fusível em condições
2Fusível queimado
2 1
UF2F72P0.book Page 74 Tuesday, May 26, 2009 3:01 PM

Índice remissivo
2 tempos, óleo para motores a ................ 28
A
Abandono do veículo ............................... 44
Abicagem do veículo ................................ 50
Acelerador, comando do .......................... 20
Água do porão, drenagem ....................... 30
Água do porão, drenagem na água ......... 30
Ângulo da tubeira do jacto, ajustar........... 60
Após a remoção do veículo da água........ 51
Aprendizagem da operação do veículo.... 41
Armazenamento por um longo período.... 56
Arranque do motor na água ..................... 42
Arranque, interruptor de ........................... 19
B
Bateria, ligação de cabo auxiliar à........... 74
Bolsa porta-objectos ................................ 25
Borboleta do ar de admissão, ajuste do
cabo da ................................................. 66
Borboleta do ar de admissão, manípulo
da .......................................................... 21
C
Cabos auxiliares, ligação dos .................. 74
Capot........................................................ 24
Carburador, afinação ............................... 66
Colocação do veículo na água ................. 42
Combustível ............................................. 28
Componentes principais, localização
dos ........................................................ 17
Condução, limitações durante a................. 9
Contentor do extintor de incêndios .......... 26
Corrosão, tratamento contra a ................. 57
Cuidados com a bateria ........................... 53
Cuidados pós-operação ........................... 52
D
Diagnóstico de anomalias ........................ 69
Diagnóstico de anomalias, tabela de ....... 69
E
Embarque e início da marcha em águas
profundas .............................................. 49
Embarque e início da marcha em
baixios................................................... 48
Emergência, procedimentos de ............... 73
Equipamento ............................................ 24
Escovém da popa .................................... 25Escovém da proa ..................................... 25
Etiquetas de aviso ...................................... 4
Etiquetas importantes ................................ 3
Etiquetas, outras ........................................ 7
F
Familiarização com o veículo ................... 41
Filtro de combustível, verificação ............. 64
Fusível, substituição ................................. 74
G
Glossário do veículo aquático .................. 16
Governo, sistema de ................................ 20
Guiador, ajuste da resistência do ............. 59
Guiador, coluna do ................................... 20
I
Identificação, números de .......................... 1
Início da marcha ....................................... 47
J
Jacto, limpeza da turbina e da tomada
do .......................................................... 73
Jogo de ferramentas ................................ 59
L
Lavagem das condutas (passagens) da
água de refrigeração ............................. 52
Limitações dos operadores do veículo
aquático .................................................. 8
Limpeza .................................................... 56
Limpeza do veículo .................................. 53
Lista de verificações pré-operação .......... 33
Lubrificação .............................................. 56
M
Manípulo da válvula de alimentação de
combustível........................................... 21
Manutenção ............................................. 59
Mistura de combustível e óleo ................. 28
Motor, interruptor de paragem de
emergência do ...................................... 19
Motor, interruptor de paragem do ............ 19
Motor, número de série do ......................... 1
Motor, rodagem do ................................... 32
Motor, sistema de alarme de
sobreaquecimento do ........................... 23
N
Número de Identificação do Veículo
(CIN) ....................................................... 1
UF2F72P0.book Page 1 Tuesday, May 26, 2009 3:01 PM
