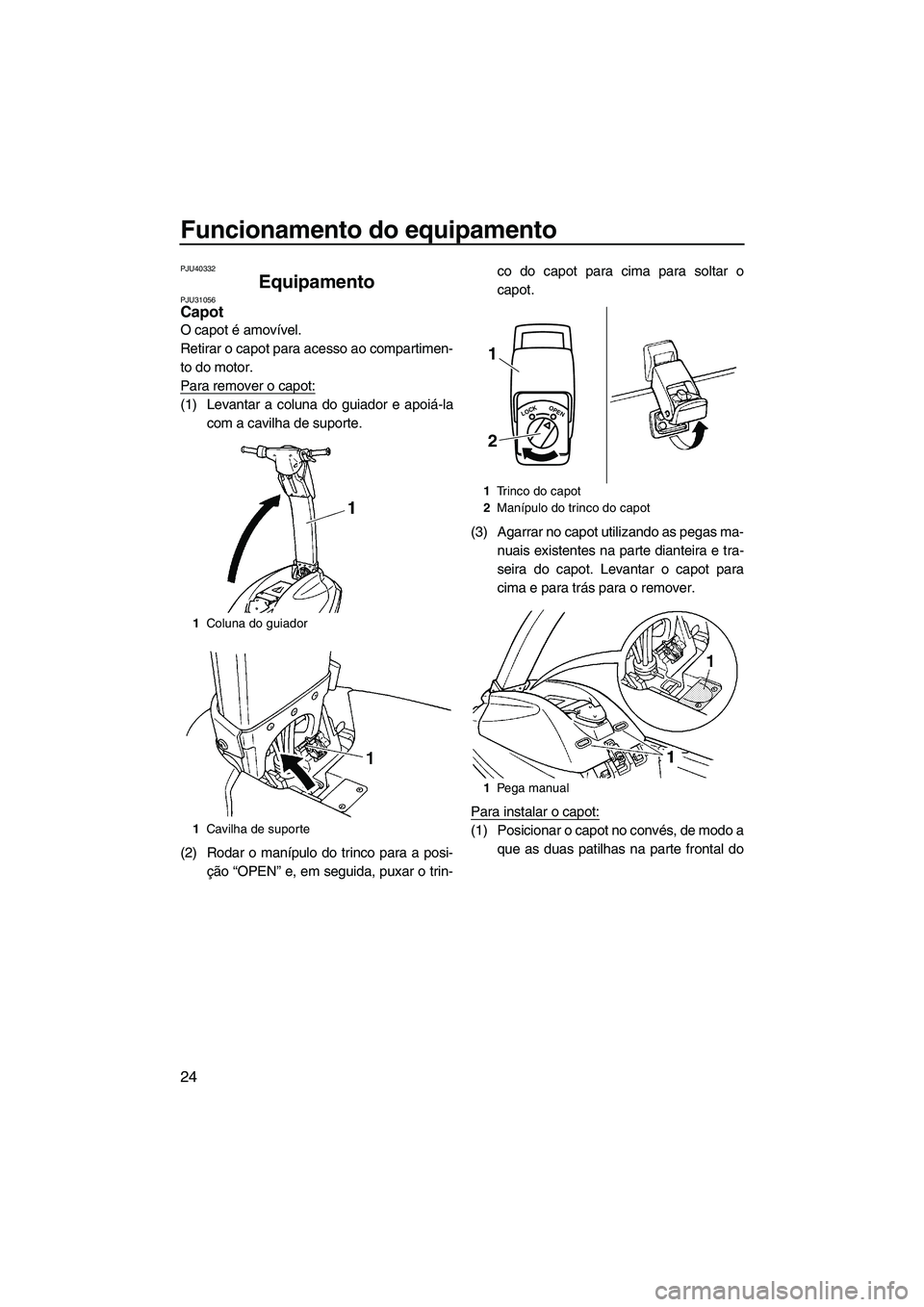

Funcionamento do equipamento
24
PJU40332
Equipamento PJU31056Capot
O capot é amovível.
Retirar o capot para acesso ao compartimen-
to do motor.
Para remover o capot:
(1) Levantar a coluna do guiador e apoiá-la
com a cavilha de suporte.
(2) Rodar o manípulo do trinco para a posi-
ção “OPEN” e, em seguida, puxar o trin-co do capot para cima para soltar o
capot.
(3) Agarrar no capot utilizando as pegas ma-
nuais existentes na parte dianteira e tra-
seira do capot. Levantar o capot para
cima e para trás para o remover.
Para instalar o capot:
(1) Posicionar o capot no convés, de modo a
que as duas patilhas na parte frontal do
1Coluna do guiador
1Cavilha de suporte
1Trinco do capot
2Manípulo do trinco do capot
1Pega manual
LOCKOPEN
1
2
UF2F72P0.book Page 24 Tuesday, May 26, 2009 3:01 PM

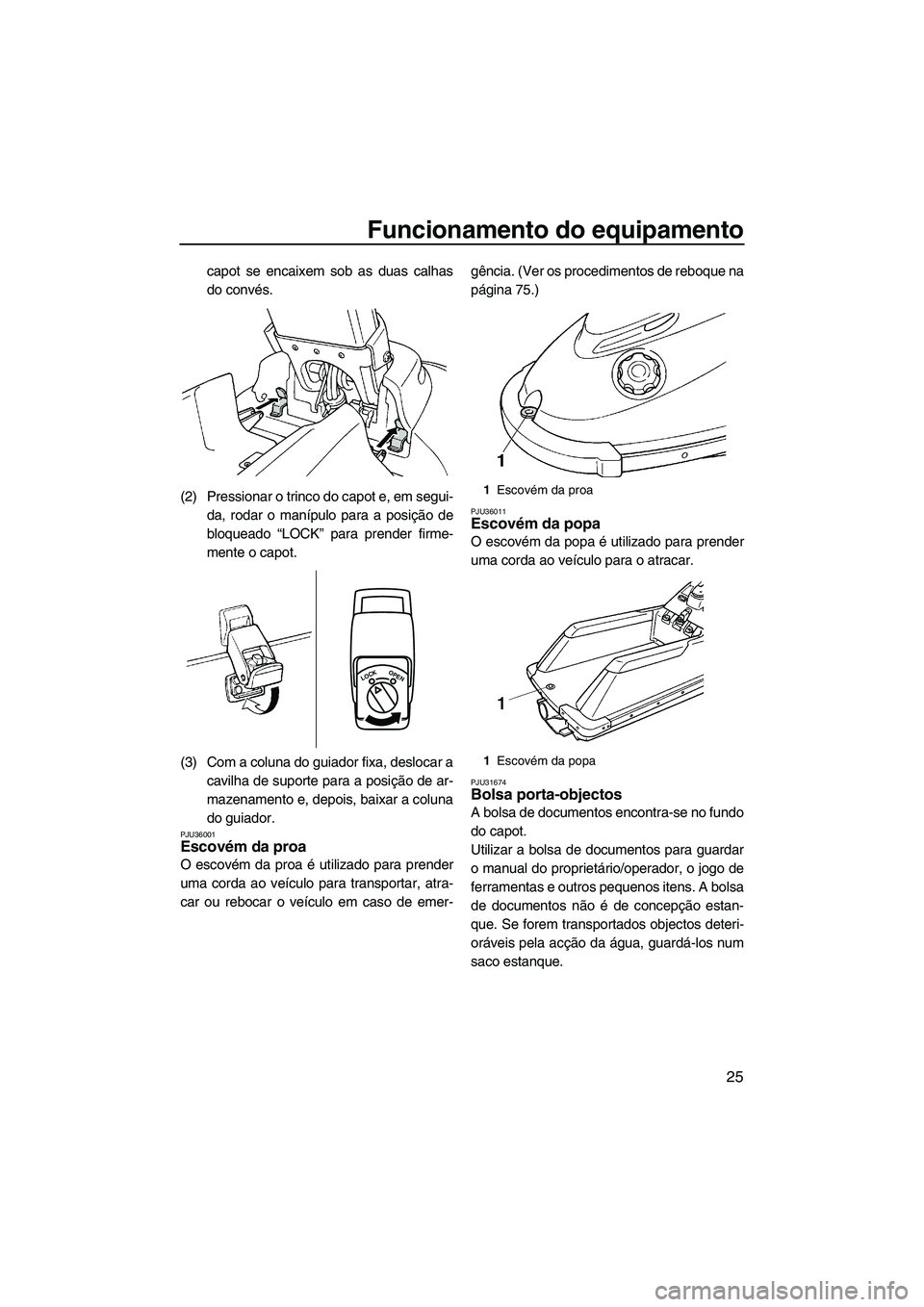

Funcionamento do equipamento
25
capot se encaixem sob as duas calhas
do convés.
(2) Pressionar o trinco do capot e, em segui-
da, rodar o manípulo para a posição de
bloqueado “LOCK” para prender firme-
mente o capot.
(3) Com a coluna do guiador fixa, deslocar a
cavilha de suporte para a posição de ar-
mazenamento e, depois, baixar a coluna
do guiador.
PJU36001Escovém da proa
O escovém da proa é utilizado para prender
uma corda ao veículo para transportar, atra-
car ou rebocar o veículo em caso de emer-gência. (Ver os procedimentos de reboque na
página 75.)
PJU36011Escovém da popa
O escovém da popa é utilizado para prender
uma corda ao veículo para o atracar.
PJU31674Bolsa porta-objectos
A bolsa de documentos encontra-se no fundo
do capot.
Utilizar a bolsa de documentos para guardar
o manual do proprietário/operador, o jogo de
ferramentas e outros pequenos itens. A bolsa
de documentos não é de concepção estan-
que. Se forem transportados objectos deteri-
oráveis pela acção da água, guardá-los num
saco estanque.
LOCKOPEN
1Escovém da proa
1Escovém da popa
