2010 YAMAHA SUPERJET Betriebsanleitungen (in German)

Betrieb
49
gelenk befestigen und dann den Clip am
Motor-Quickstoppschalter anbringen.
(2) Den Lenker mit beiden Händen greifen.
Ziehen Sie Ihren Körper auf das Trittbrett
hoch und balancieren Sie dort, wobei Sie
mit den Ellbogen auf dem Schandeck
austarieren.
(3) In alle Richtungen umschauen, den Mo-
tor starten und dann beginnen zu be-
schleunigen.
(4) Ziehen Sie Ihren Körper mit zunehmen-
der Geschwindigkeit immer weiter auf
das Wasserfahrzeug.(5) Bringen Sie Ihre Knie auf das Trittbrett
und nehmen Sie sobald wie möglich eine
kniende Position ein.
(6) Bewegen Sie sich so weit wie möglich
nach vorn, ohne die Bewegung des Len-
kers zu behindern. Den Körper senkrecht
zur Wasseroberfläche halten, dabei Ihr
Gewicht vorn und unten halten.
(7) Sobald sich der Bug absenkt und das
Wasserfahrzeug sich im Wasser austa-
riert und Gleitgeschwindigkeit erreicht
hat, können Sie das Gas wegnehmen
und Ihre gewünschte Fahrgeschwindig-
keit wählen.
HINWEIS:

Das Wasserfahrzeug lässt sich mit zuneh-
mender Geschwindigkeit besser balancie-
ren, da der Jetantrieb sowohl Stabilität als
auch Steuerbarkeit liefert.

Es dauert bei einem schweren Fahrer län-
ger als bei einem leichten, bis die Gleitge-
schwindigkeit erreicht wird.
GJU33203Gekentertes Wasserfahrzeug
WARNUNG
GWJ00671
Unvorschriftsmäßiges Aufrichten kann zu
Verletzungen führen.

Den Motor ausschalten, indem durch
Abziehen der Motor-Quickstoppleine
UF2F72G0.book Page 49 Friday, May 29, 2009 9:18 AM

Betrieb
50
der Clip vom Motor-Quickstoppschalter
gelöst wird.

Die Hände vom Einlassgitter fern halten.
Falls das Wasserfahrzeug kentert, sollte es
sofort wieder aufgerichtet werden.
Zum Aufrichten des Wasserfahrzeugs:
(1) Den Clip vom Motor-Quickstoppschalter
lösen.
(2) Zum Heck des Wasserfahrzeugs
schwimmen. Das Wasserfahrzeug zum
Aufrichten im Uhrzeigersinn drehen.
Falls die Backbordseite (links) des ge-
kenterten Wasserfahrzeugs emporragt,
das Schandeck nach unten drücken, um
die Backbordseite zu senken, bevor das
Wasserfahrzeug im Uhrzeigersinn aufge-
richtet werden kann. ACHTUNG: Das
Wasserfahrzeug nicht im Gegenuhr-
zeigersinn umkippen, anderenfalls
könnte Wasser in den Motor geraten, was zu ernsthaften Schäden führen
kann.
[GCJ00541]
(3) Den Motor starten und das Wasserfahr-
zeug bei Gleitgeschwindigkeit betreiben,
um im Motorraum befindliches Wasser
abzulassen. (Nähere Angaben zum Len-
zen siehe Seite 30. Falls der Motor nicht
startet, siehe “Wasserfahrzeug abschlep-
pen” auf Seite 73 oder “Untergetauchtes
Wasserfahrzeug” auf Seite 74.)
ACHTUNG: Nachdem der Motor wie-
der gestartet wurde, den Motor min-
destens 1 Minute lang nicht mit Voll-
gas laufen lassen. Bilgewasser im
Motorraum kann in den Motor spritzen
und ernsthafte Schäden verursachen.

[GCJ00553]
UF2F72G0.book Page 50 Friday, May 29, 2009 9:18 AM

Betrieb
51
GJU33302Aufstrandsetzen des
Wasserfahrzeugs
Wasserfahrzeug aufstrandsetzen:
(1) Sicherstellen, dass sich keine Boote,
Schwimmer oder Hindernisse in der
Nähe des Strandes befinden.
(2) Den Gashebel ca. 90 m (300 ft) vor Errei-
chen des angepeilten Aufstrandsetzbe-
reichs loslassen, um die Geschwindigkeit
zu verringern.
(3) Langsam an den Strand heranfahren und
den Motor kurz vor Erreichen des
Strands ausschalten. WARNUNG! Zum
Steuern wird Gas benötigt. Das Aus-
schalten des Motors kann zum Zu-
sammenstoß mit einem Hindernis füh-
ren, den Sie vermeiden wollten. Ein
Zusammenstoß kann zu ernsthaften
und sogar tödlichen Verletzungen füh-
ren.
[GWJ00601] ACHTUNG: Den Motor nie-
mals in Gewässern fahren, in denen
zwischen Wasserfahrzeug und Grund
nicht mindestens 60 cm (2 ft) Abstand
bestehen bleibt, um zu vermeiden,
dass Steinchen oder Sand durch den
Jeteinlass angesaugt werden, was
das Flügelrad beschädigen und zu
Motorüberhitzung führen könnte.

[GCJ00472]
(4) Vom Wasserfahrzeug absteigen und die-
ses dann an Land ziehen.
GJU37192Betrieb in algenreichem Gewässer
Vermeiden Sie grundsätzlich, Ihr Wasserfahr-
zeug in Gewässer mit starkem Algenwuchs
zu benutzen. Wenn das Fahren in algenrei-
chen Gewässern unvermeidlich ist, abwech-
selnd den Gashebel auf Vollgas ziehen und
wieder loslassen, um die Motordrehzahl zu
variieren. Algen führen eher zu Verstopfun-
gen, wenn bei konstanter Geschwindigkeit oder im Langsamstlauf gefahren wird. Wenn
Algen den Einlassbereich verstopft haben
könnten, den Jeteinlass reinigen. (Für nähere
Angaben zum Reinigen des Jeteinlasses sie-
he Seite 71.)
GJU41060Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser
ACHTUNG
GCJ01360
Den Motor an Land nicht länger als 15 Se-
kunden ohne Wasserzufuhr betreiben, an-
derenfalls könnte er überhitzen.
Nach dem Fahren und nachdem das Fahr-
zeug aus dem Wasser genommen wurde, so-
fort das restliche Wasser aus den Kühlwas-
serkanälen ablassen.
Zum Ablassen des Wassers aus den Kühl-
wasserkanälen:
(1) Sicherstellen, dass der Bereich um das
Wasserfahrzeug frei ist, dann den Motor
starten.
(2) Das restliche Wasser aus den Kühlwas-
serkanälen ablassen. Hierzu den Gashe-
bel 10 bis 15 Sekunden lang abwech-
selnd schnell drücken und loslassen.
(3) Den Motor ausschalten.
UF2F72G0.book Page 51 Friday, May 29, 2009 9:18 AM

Pflege und Lagerung
52
GJU41190
Pflege nach dem Fahren
WARNUNG
GWJ00320
Das Wasserfahrzeug stets in der Kraft-
stoffhahn-Stellung “OFF” lagern, ande-
renfalls könnte Kraftstoff in den Motor
oder Motorraum fließen, was eine Brand-
gefahr darstellt.
Nach der Verwendung des Wasserfahrzeugs
dieses immer aus dem Wasser nehmen, rei-
nigen und lagern. Lässt man das Wasserfahr-
zeug längere Zeit im Wasser, führt dies dazu,
dass die Jetpumpe und der Rumpf schneller
verschleißen als normal. Meeresorganismen
und Korrosion sind einige der Bedingungen,
die die Lebensdauer der Bauteile des Was-
serfahrzeugs nachteilig beeinflussen können.
GJU33517Spülen der Kühlwasserkanäle
ACHTUNG
GCJ01360
Den Motor an Land nicht länger als 15 Se-
kunden ohne Wasserzufuhr betreiben, an-
derenfalls könnte er überhitzen.
Die Kühlwasserkanäle spülen, um einer Ver-
stopfung durch Salz, Sand oder Schmutz vor-
zubeugen.
(1) Das Wasserfahrzeug in waagrechte Stel-
lung bringen.(2) Die Haube abnehmen. (Für nähere An-
gaben zum Abnehmen und Anbringen
der Haube siehe Seite 24.)
(3) Den Gartenschlauch-Adapter an einen
Gartenschlauch anschließen.
(4) Den Deckel des Spülschlauchanschlus-
ses lösen und abnehmen. Den Garten-
schlauch-Adapter in den Spülschlauch-
anschluss einstecken und drehen, bis er
fest angeschlossen ist.
(5) Den Gartenschlauch an einen Wasser-
hahn anschließen.
(6) Sicherstellen, dass der Bereich um das
Wasserfahrzeug frei ist, dann den Motor
starten. Sofort nach dem Starten des Mo-
tors die Wasserzufuhr allmählich aufdre-
1Schlauchkupplung
1Spülschlauchanschluss
2Spülschlauchanschluss-Deckel
3Schlauchkupplung
UF2F72G0.book Page 52 Friday, May 29, 2009 9:18 AM

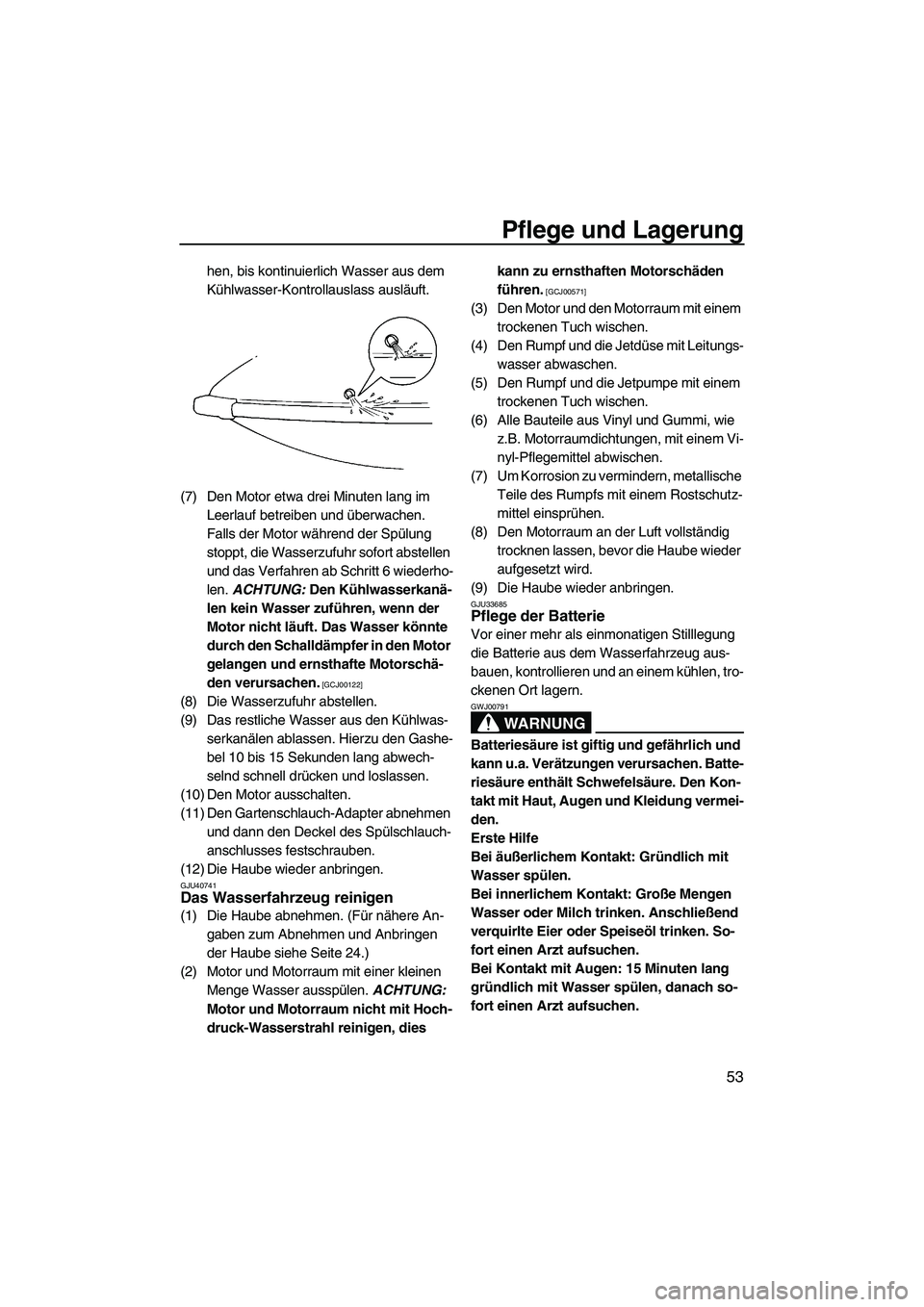

Pflege und Lagerung
53
hen, bis kontinuierlich Wasser aus dem
Kühlwasser-Kontrollauslass ausläuft.
(7) Den Motor etwa drei Minuten lang im
Leerlauf betreiben und überwachen.
Falls der Motor während der Spülung
stoppt, die Wasserzufuhr sofort abstellen
und das Verfahren ab Schritt 6 wiederho-
len. ACHTUNG: Den Kühlwasserkanä-
len kein Wasser zuführen, wenn der
Motor nicht läuft. Das Wasser könnte
durch den Schalldämpfer in den Motor
gelangen und ernsthafte Motorschä-
den verursachen.
[GCJ00122]
(8) Die Wasserzufuhr abstellen.
(9) Das restliche Wasser aus den Kühlwas-
serkanälen ablassen. Hierzu den Gashe-
bel 10 bis 15 Sekunden lang abwech-
selnd schnell drücken und loslassen.
(10) Den Motor ausschalten.
(11) Den Gartenschlauch-Adapter abnehmen
und dann den Deckel des Spülschlauch-
anschlusses festschrauben.
(12) Die Haube wieder anbringen.
GJU40741Das Wasserfahrzeug reinigen
(1) Die Haube abnehmen. (Für nähere An-
gaben zum Abnehmen und Anbringen
der Haube siehe Seite 24.)
(2) Motor und Motorraum mit einer kleinen
Menge Wasser ausspülen. ACHTUNG:
Motor und Motorraum nicht mit Hoch-
druck-Wasserstrahl reinigen, dies kann zu ernsthaften Motorschäden
führen.
[GCJ00571]
(3) Den Motor und den Motorraum mit einem
trockenen Tuch wischen.
(4) Den Rumpf und die Jetdüse mit Leitungs-
wasser abwaschen.
(5) Den Rumpf und die Jetpumpe mit einem
trockenen Tuch wischen.
(6) Alle Bauteile aus Vinyl und Gummi, wie
z.B. Motorraumdichtungen, mit einem Vi-
nyl-Pflegemittel abwischen.
(7) Um Korrosion zu vermindern, metallische
Teile des Rumpfs mit einem Rostschutz-
mittel einsprühen.
(8) Den Motorraum an der Luft vollständig
trocknen lassen, bevor die Haube wieder
aufgesetzt wird.
(9) Die Haube wieder anbringen.
GJU33685Pflege der Batterie
Vor einer mehr als einmonatigen Stilllegung
die Batterie aus dem Wasserfahrzeug aus-
bauen, kontrollieren und an einem kühlen, tro-
ckenen Ort lagern.
WARNUNG
GWJ00791
Batteriesäure ist giftig und gefährlich und
kann u.a. Verätzungen verursachen. Batte-
riesäure enthält Schwefelsäure. Den Kon-
takt mit Haut, Augen und Kleidung vermei-
den.
Erste Hilfe
Bei äußerlichem Kontakt: Gründlich mit
Wasser spülen.
Bei innerlichem Kontakt: Große Mengen
Wasser oder Milch trinken. Anschließend
verquirlte Eier oder Speiseöl trinken. So-
fort einen Arzt aufsuchen.
Bei Kontakt mit Augen: 15 Minuten lang
gründlich mit Wasser spülen, danach so-
fort einen Arzt aufsuchen.
UF2F72G0.book Page 53 Friday, May 29, 2009 9:18 AM

Pflege und Lagerung
54
Die Batterie erzeugt explosive Gase. Feu-
er, Funken, Flammen, Zigaretten usw. fern
halten. Wird die Batterie in einem ver-
schlossenen Raum verwendet oder gela-
den, für gute Lüftung sorgen. Beim Um-
gang mit der Batterie einen Augenschutz
tragen.
Von Kindern fern halten.
Batterie demontieren:
(1) Das negative (–) Batteriekabel abklem-
men.
(2) Das positive (+) Batteriekabel abklem-
men.
(3) Den Entlüftungsschlauch abklemmen.
(4) Die Batteriebänder aushängen und dann
die Batterie aus dem Wasserfahrzeug
entfernen.
Batterie kontrollieren

Sicherstellen, dass das Batteriegehäuse
nicht beschädigt ist.

Sicherstellen, dass die Pole der Batterie
nicht korrodiert oder beschädigt sind.

Sicherstellen, dass der Entlüftungs-
schlauch nicht verstopft oder beschädigt
ist.Kontrollieren des Batteriesäurestands
Sicherstellen, dass die Batteriesäure sich zwi-
schen der Minimalstand-Markierung und Ma-
ximalstand-Markierung befindet.
Falls der Säurestand niedrig ist, destilliertes
Wasser bis zum vorgeschriebenen Stand
nachfüllen. ACHTUNG: Zum Auffüllen der
Batterie nur destilliertes Wasser verwen-
den, die Lebensdauer der Batterie wird
sonst verkürzt.
[GCJ00241]
Falls destilliertes Wasser nachgefüllt wurde,
die Batteriespannung prüfen.
Es wird empfohlen, die Batteriespannung von
einem Yamaha-Händler prüfen und die Batte-
rie aufladen zu lassen. Zum Laden der Batte-
rie die Bedienungsanleitungen des Batterie-
Testgeräts und -Ladegeräts lesen und befol-
gen. ACHTUNG: Keine Schnellaufladung
vornehmen. Anderenfalls würde die Le-
benserwartung der Batterie erheblich ver-
ringert.
[GCJ00251]
1Batterie-Pluspol (+): rotes Kabel
2Batterieband
3Batterie-Minuspol (–): schwarzes Kabel
4Entlüftungsschlauch
1Maximalstand-Markierung
2Minimalstand-Markierung
UF2F72G0.book Page 54 Friday, May 29, 2009 9:18 AM

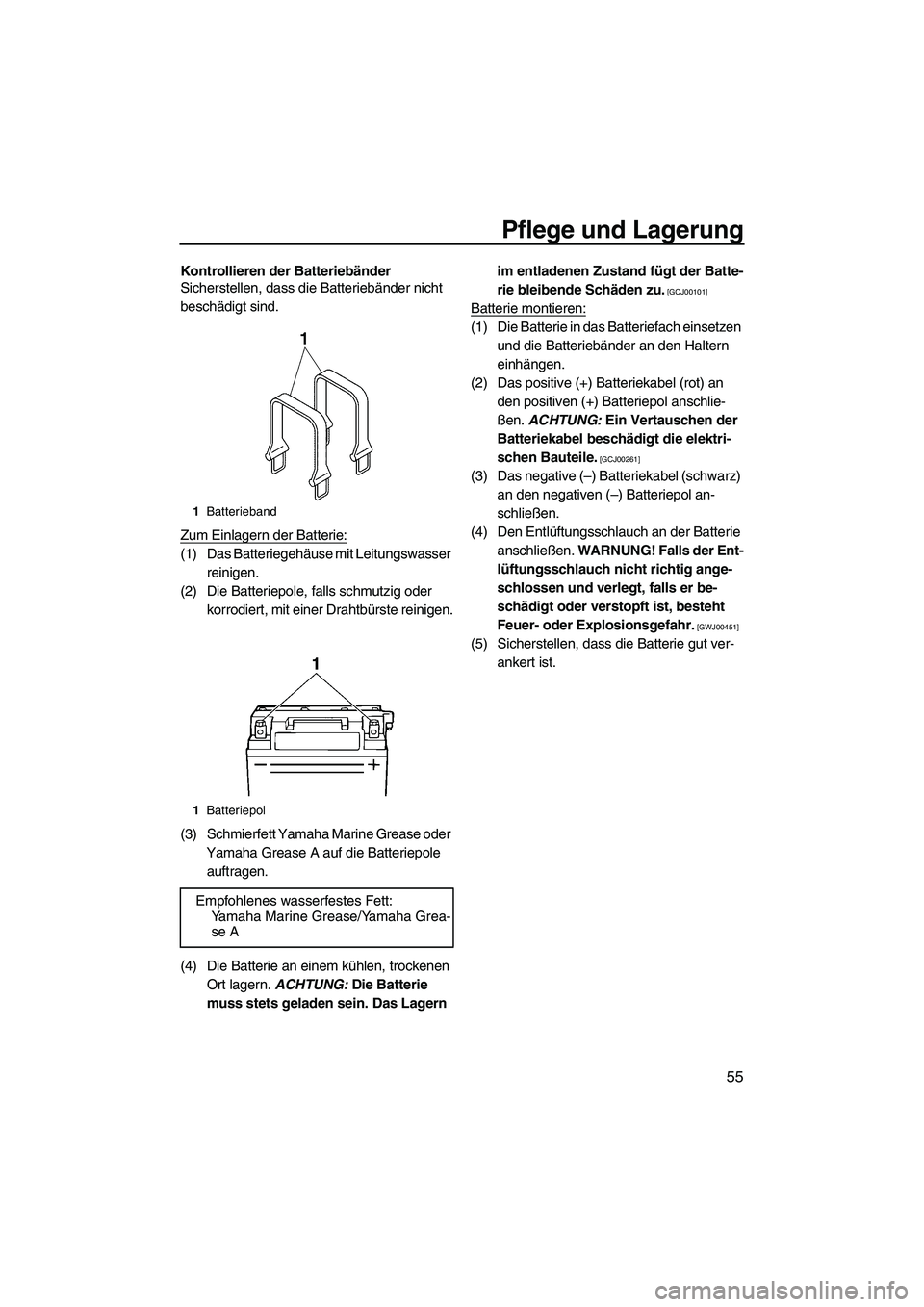

Pflege und Lagerung
55
Kontrollieren der Batteriebänder
Sicherstellen, dass die Batteriebänder nicht
beschädigt sind.
Zum Einlagern der Batterie:
(1) Das Batteriegehäuse mit Leitungswasser
reinigen.
(2) Die Batteriepole, falls schmutzig oder
korrodiert, mit einer Drahtbürste reinigen.
(3) Schmierfett Yamaha Marine Grease oder
Yamaha Grease A auf die Batteriepole
auftragen.
(4) Die Batterie an einem kühlen, trockenen
Ort lagern. ACHTUNG: Die Batterie
muss stets geladen sein. Das Lagern im entladenen Zustand fügt der Batte-
rie bleibende Schäden zu.
[GCJ00101]
Batterie montieren:
(1) Die Batterie in das Batteriefach einsetzen
und die Batteriebänder an den Haltern
einhängen.
(2) Das positive (+) Batteriekabel (rot) an
den positiven (+) Batteriepol anschlie-
ßen. ACHTUNG: Ein Vertauschen der
Batteriekabel beschädigt die elektri-
schen Bauteile.
[GCJ00261]
(3) Das negative (–) Batteriekabel (schwarz)
an den negativen (–) Batteriepol an-
schließen.
(4) Den Entlüftungsschlauch an der Batterie
anschließen. WARNUNG! Falls der Ent-
lüftungsschlauch nicht richtig ange-
schlossen und verlegt, falls er be-
schädigt oder verstopft ist, besteht
Feuer- oder Explosionsgefahr.
[GWJ00451]
(5) Sicherstellen, dass die Batterie gut ver-
ankert ist.
1Batterieband
1Batteriepol
Empfohlenes wasserfestes Fett:
Yamaha Marine Grease/Yamaha Grea-
se A
UF2F72G0.book Page 55 Friday, May 29, 2009 9:18 AM

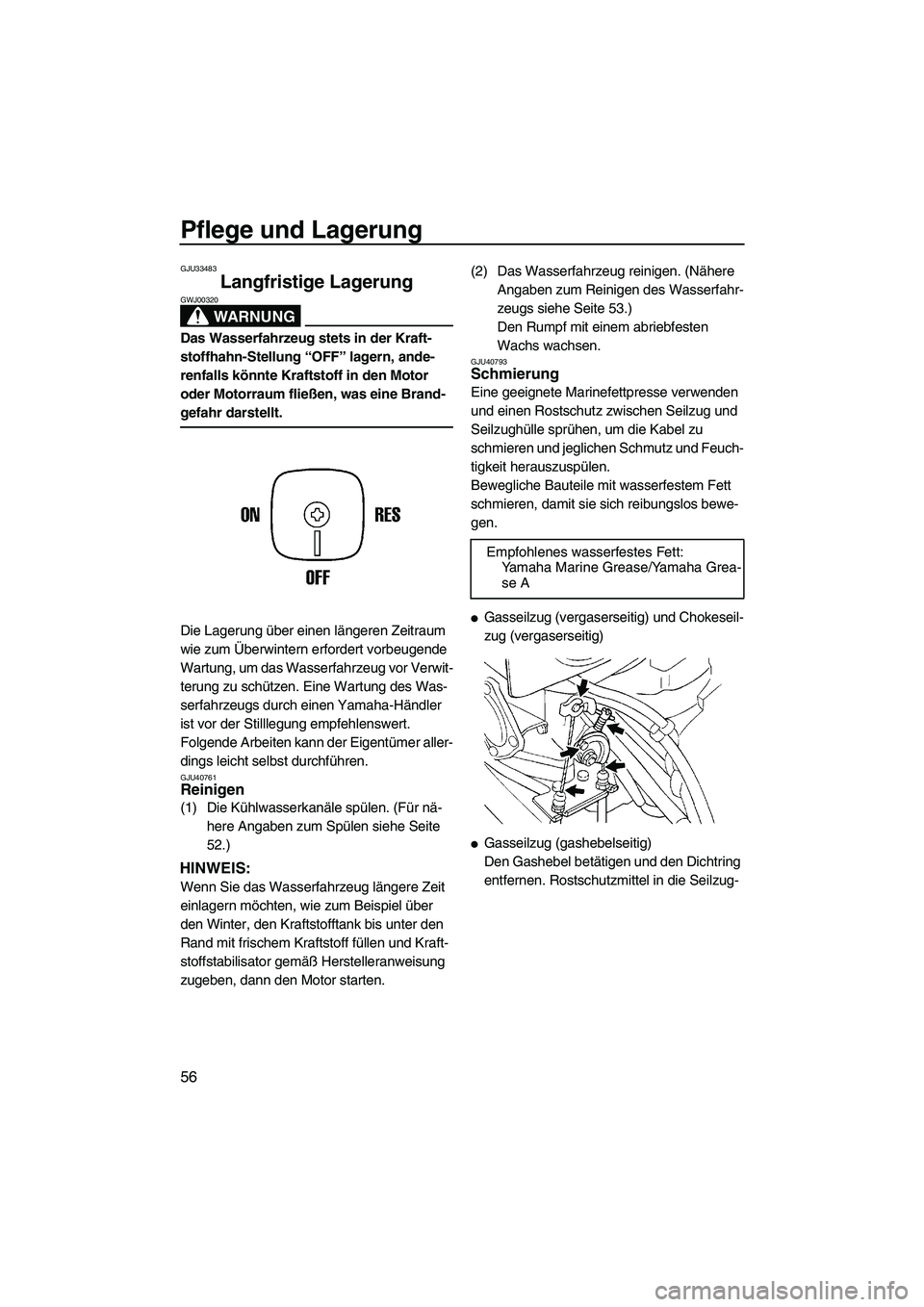

Pflege und Lagerung
56
GJU33483
Langfristige Lagerung
WARNUNG
GWJ00320
Das Wasserfahrzeug stets in der Kraft-
stoffhahn-Stellung “OFF” lagern, ande-
renfalls könnte Kraftstoff in den Motor
oder Motorraum fließen, was eine Brand-
gefahr darstellt.
Die Lagerung über einen längeren Zeitraum
wie zum Überwintern erfordert vorbeugende
Wartung, um das Wasserfahrzeug vor Verwit-
terung zu schützen. Eine Wartung des Was-
serfahrzeugs durch einen Yamaha-Händler
ist vor der Stilllegung empfehlenswert.
Folgende Arbeiten kann der Eigentümer aller-
dings leicht selbst durchführen.
GJU40761Reinigen
(1) Die Kühlwasserkanäle spülen. (Für nä-
here Angaben zum Spülen siehe Seite
52.)
HINWEIS:
Wenn Sie das Wasserfahrzeug längere Zeit
einlagern möchten, wie zum Beispiel über
den Winter, den Kraftstofftank bis unter den
Rand mit frischem Kraftstoff füllen und Kraft-
stoffstabilisator gemäß Herstelleranweisung
zugeben, dann den Motor starten.(2) Das Wasserfahrzeug reinigen. (Nähere
Angaben zum Reinigen des Wasserfahr-
zeugs siehe Seite 53.)
Den Rumpf mit einem abriebfesten
Wachs wachsen.
GJU40793Schmierung
Eine geeignete Marinefettpresse verwenden
und einen Rostschutz zwischen Seilzug und
Seilzughülle sprühen, um die Kabel zu
schmieren und jeglichen Schmutz und Feuch-
tigkeit herauszuspülen.
Bewegliche Bauteile mit wasserfestem Fett
schmieren, damit sie sich reibungslos bewe-
gen.

Gasseilzug (vergaserseitig) und Chokeseil-
zug (vergaserseitig)

Gasseilzug (gashebelseitig)
Den Gashebel betätigen und den Dichtring
entfernen. Rostschutzmittel in die Seilzug-
Empfohlenes wasserfestes Fett:
Yamaha Marine Grease/Yamaha Grea-
se A
UF2F72G0.book Page 56 Friday, May 29, 2009 9:18 AM
